【中考押题卷】2025年北京市中考物理模拟考前预测卷
学校:___________姓名：___________班级：___________考号：___________
一、单选题（共18分）
1．（2分）在足球运动中，下列现象中力的作用效果与其他三项不同的是（　　）
A．足球在空中沿弧线飞行 B．被踩在脚下的足球变扁
C．足球在草地上越滚越慢 D．守门员抱住飞来的足球
2．（2分）两个导体A和B，通过导体A的电流较小，通过导体B的电流较大，则（　　）
A．导体A的电阻较大 B．导体B的电阻较大
C．两导体的电阻一样大 D．条件不足，无法比较
3．（2分）为了保持低温，工作人员在“雪月饼”的包装盒内装入了一定量的干冰，打开包装盒，发现周围空气中出现了“白雾”．这一过程中干冰发生的物态变化及吸放热情况正确的是（ ）
A．升华 吸热 B．升华 放热 C．液化 吸热 D．液化 放热
4．（2分）甲、乙两车并排停在车站。后来，坐在甲车内的小张看到窗外的树木向西移动；坐在乙车内的小李看到小张不动。那么由此可知（　　）
A．甲车向东开动，乙车不动
B．甲、乙两车同时以相同的速度向西开动
C．甲、乙两车同时以相同速度向东开动，且小李观察小张是以大地为参照物
D．甲、乙两车同时以相同的速度向东开动；且小李观察小张时是以他自己为参照物
5．（2分）如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法正确的是（　　）
A．电源电压是3V
B．定值电阻R的阻值是6Ω
C．滑动变阻器的阻值范围是0~18Ω
D．定值电阻的最大功率是6W
6．（2分）如图所示，某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，关于下列现象分析，正确的是（　　）

A．此时在光屏上得到的是倒立、放大的实像
B．若保持凸透镜位置不变，将蜡烛放在25cm刻度线处，适当移动光屏，一定能在光屏上得到一个清晰的像
C．如果利用注射器继续向水凸透镜内注水，光屏上的像会变模糊，这时将光屏远离透镜适当距离，光屏上又能得到一个清晰的实像
D．若在蜡烛和凸透镜之间放一个近视眼镜，则光屏应靠近凸透镜才能得到清晰的像
7．（2分）如图所示的电路中，工作时灯L1、L2两端电压均未超过其额定电压，下列说法正确的是
A．只闭合开关S1，灯L1亮、L2不亮
B．只闭合开关S2，灯L1、L2都亮
C．闭合开关S1、S2，灯L1亮、L2不亮
D．闭合开关S1、S2，灯L1、L2都亮
8．（2分）如图所示为两个光滑的圆弧槽和一段粗糙的水平面相连接的装置。将质量为m的物体从左侧圆弧槽A点自由释放，最高到达右侧圆弧槽B点处；然后再次滑下，最高到达左侧圆弧槽C点处。其中A、B两点高度分别为H、h（忽略空气阻力）。则C点高度为（ ）
A．H-h B．2H-h C．2h-H D．3h-H
二、多选题（共15分）
9．（3分）“猴子捞月”的寓言故事说，猴子看到水中有个月亮，以为月亮掉水中了，大叫起来“不得了啦，不得了啦，月亮掉水里了！”…关于水中的月亮，以下说法正确的是（ ）
A．水中的月亮比天上的月亮小
B．水中出现月亮是光的折射现象
C．水中出现月亮是光的反射现象
D．水中月亮到水面的距离等于天上月亮到水面的距离
10．（3分）下列关于物理概念的说法中，不正确的是（　　）
A．电荷的定向移动形成电流
B．并联电路的总电阻等于各并联电阻的倒数之和
C．物体内所有分子热运动的动能和分子势能的总和叫物体的内能
D．电阻表示导体对电流的阻碍作用，所以当导体中无电流流过时，电阻为0

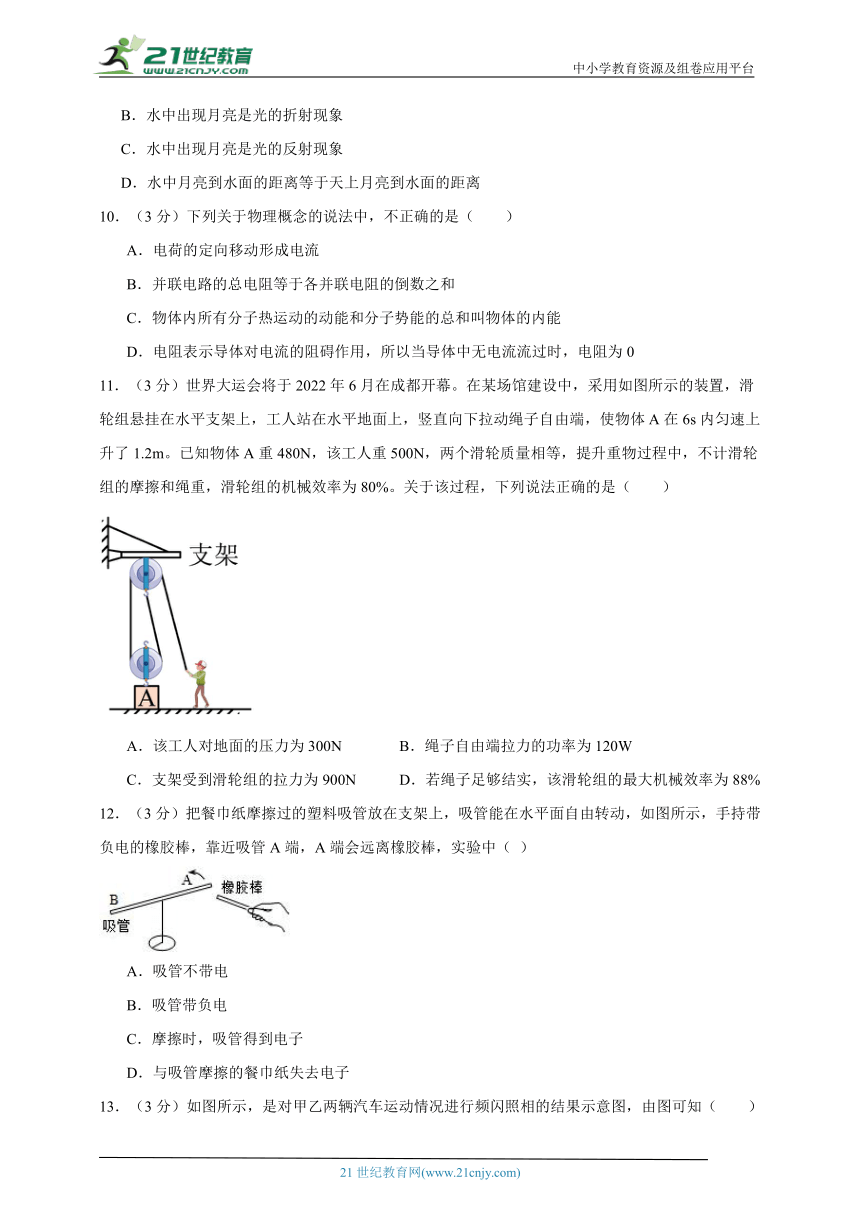

11．（3分）世界大运会将于2022年6月在成都开幕。在某场馆建设中，采用如图所示的装置，滑轮组悬挂在水平支架上，工人站在水平地面上，竖直向下拉动绳子自由端，使物体A在6s内匀速上升了1.2m。已知物体A重480N，该工人重500N，两个滑轮质量相等，提升重物过程中，不计滑轮组的摩擦和绳重，滑轮组的机械效率为80%。关于该过程，下列说法正确的是（　　）
A．该工人对地面的压力为300N B．绳子自由端拉力的功率为120W
C．支架受到滑轮组的拉力为900N D．若绳子足够结实，该滑轮组的最大机械效率为88%
12．（3分）把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动，如图所示，手持带负电的橡胶棒，靠近吸管A端，A端会远离橡胶棒，实验中（ ）
A．吸管不带电
B．吸管带负电
C．摩擦时，吸管得到电子
D．与吸管摩擦的餐巾纸失去电子

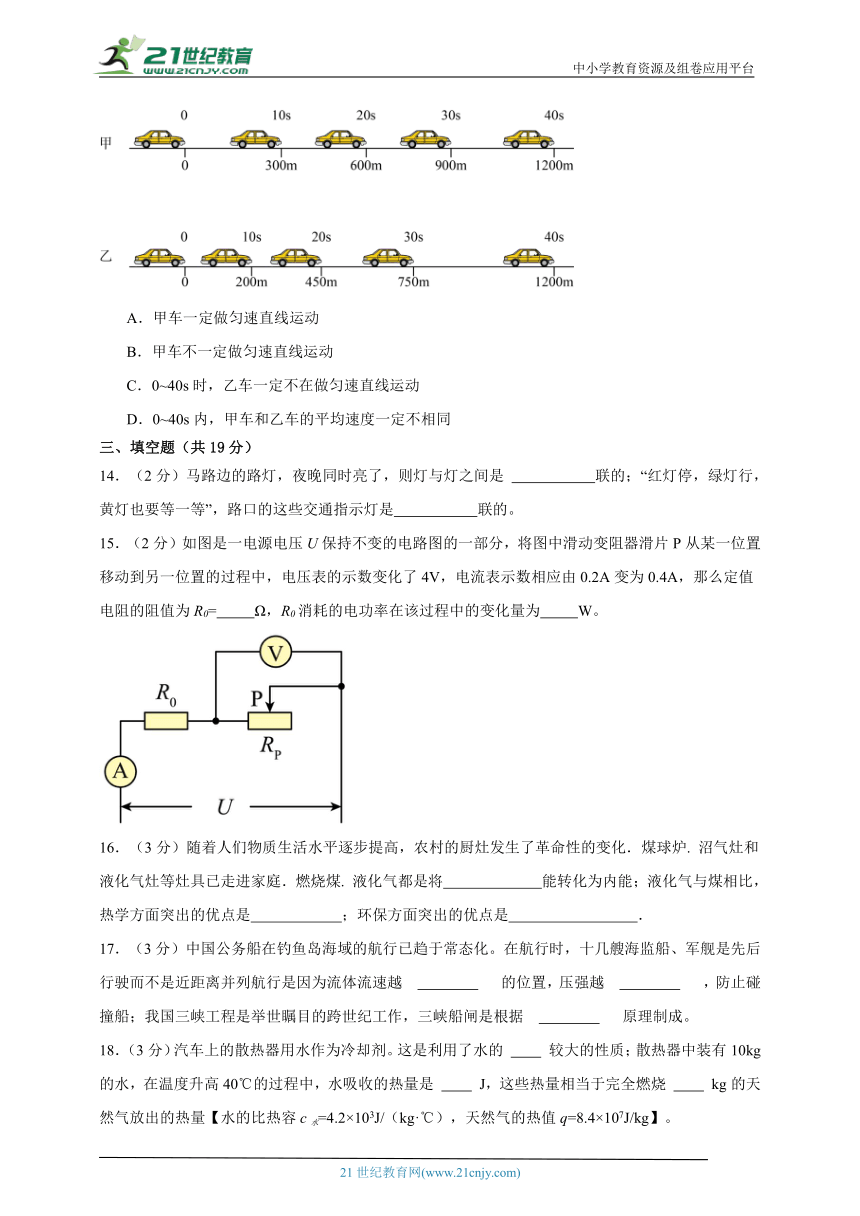

13．（3分）如图所示，是对甲乙两辆汽车运动情况进行频闪照相的结果示意图，由图可知（　　）
A．甲车一定做匀速直线运动
B．甲车不一定做匀速直线运动
C．0~40s时，乙车一定不在做匀速直线运动
D．0~40s内，甲车和乙车的平均速度一定不相同
三、填空题（共19分）
14．（2分）马路边的路灯，夜晚同时亮了，则灯与灯之间是 联的；“红灯停，绿灯行，黄灯也要等一等”，路口的这些交通指示灯是 联的。
15．（2分）如图是一电源电压U保持不变的电路图的一部分，将图中滑动变阻器滑片P从某一位置移动到另一位置的过程中，电压表的示数变化了4V，电流表示数相应由0.2A变为0.4A，那么定值电阻的阻值为R0= Ω，R0消耗的电功率在该过程中的变化量为 W。
16．（3分）随着人们物质生活水平逐步提高，农村的厨灶发生了革命性的变化．煤球炉. 沼气灶和液化气灶等灶具已走进家庭．燃烧煤. 液化气都是将 能转化为内能；液化气与煤相比，热学方面突出的优点是 ；环保方面突出的优点是 ．
17．（3分）中国公务船在钓鱼岛海域的航行已趋于常态化。在航行时，十几艘海监船、军舰是先后行驶而不是近距离并列航行是因为流体流速越　 　的位置，压强越　 　，防止碰撞船；我国三峡工程是举世瞩目的跨世纪工作，三峡船闸是根据　 　原理制成。
18．（3分）汽车上的散热器用水作为冷却剂。这是利用了水的 较大的性质；散热器中装有10kg的水，在温度升高40℃的过程中，水吸收的热量是 J，这些热量相当于完全燃烧 kg的天然气放出的热量【水的比热容c水=4.2×103J/（kg·℃），天然气的热值q=8.4×107J/kg】。
19．（3分）2023年10月26日，神舟十七号载人飞船在酒泉卫星发射中心点火发射并取得圆满成功。火箭使用液态氢作燃料是因为液态氢的 较大；氢在燃烧过程中实现了能量的转化和转移，能量的总量 （填“不断减少”“保持不变”或“不断增加”）。在热机工作的过程中会有大量热量散失，且散失的热量不能收集再利用，说明能量转移转化具有 性。
20．（3分）重2N的书静置在水平桌面上，小明用大小为0.5N的水平拉力使书沿桌面加速前进0.2m，在此过程中书的动能 （增大/不变/减小）、重力势能 （增大/不变/减小）；该过程书受到的重力做功为 J，拉力所做的功 （大于/等于/小于）摩擦力所做的功。
四、作图题（共12分）
21．（4分）如图，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出力F的力臂L．
( )
22．（4分）如图是关闭水龙头的情景，水龙头手柄可视为一根杠杆（O为支点），请你画出施加在A点的最小动力F1。
23．（4分）如图所示，开关断开，小磁针静止时端指向北方；开关闭合，小磁针顺时针旋转90°后静止，请标出磁感线方向，在括号内标出电源的“＋”或“－”极，在左侧方框内标出通电螺线管左端的磁极极性。
五、实验题（共12分）
24．（4分）在图所示的斜面上测量小车运动的平均速度。让小车从斜面的A点由静止开始下滑，分别测出小车到达B点和C点的时间，即可测出不同阶段的平均速度。
（1）实验中，该实验是根据公式 进行测量的，实验所需测量工具有 ， 。实验中为了方便计时应使斜面保持 （选填“很大”或“很小”）的坡度，原因是： 。
25．（4分）探究“电流与电阻关系”的实验时，某小组连接了如图甲所示的实物电路。
（1）连接电路时，开关应 ；连好电路后，将电阻箱调至某一阻值，闭合开关，移动滑动变阻器的滑片，使电压表示数为一个适当的值，记录电流表的示数和 ；
（2）改变电阻箱的阻值，调节滑动变阻器的滑片，使 ，并记录相应数据；
（3）进一步研究发现由图线上的任一点和坐标轴围成的矩形“面积”大小都相等，由此可以得出的实验结论是 ；
（4）实验结束后，小组间交流时，发现邻组在相同的坐标系中画出的图像如图丙所示，你认为图像不同的原因是 。
六、计算题（共15分）
26．（5分）如图甲所示，工人沿斜面把装有货物的箱子从底端拉进车厢，箱子移动的距离s与时间t的关系如图乙所示。在此期间，工人拉这个箱子沿斜面匀速运动时的拉力为600N，此斜面的长为5m，求：
（1）在0-5s内，拉力做的功是多少？
（2）箱于移动时拉力做功的功率是多少？
27．（5分）某型号的电饭锅有两挡，分别是“高温烧煮”和“保温焖饭”，其原理如图所示（虚线框内为电饭锅的发热部位）。已知R1=44Ω，R2=2156Ω。
求：(1)电饭锅高温烧煮和保温焖饭的功率各是多大？
(2)电饭锅保温焖饭时，电阻R2两端的电压为215.6V，电饭锅工作5min产生的热量是多少？
28．（5分）如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如表所示。已知继电器的线圈电阻R0=10Ω，左边电源电压为6V恒定不变。当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
温度t/℃ 0 5 10 15 20 25 30 35 40
电阻R/Ω 600 550 500 450 420 390 360 330 300
（1）计算说明该空调的启动温度是多少？
（2）为了节省电能，将空调启动温度设定为30℃，控制电路中需要再串联多大的电阻？
（3）改变控制电路的电阻可以给空调设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案。
七、综合题（共20分）
29．（5分）电热水器是家庭生活中常用的加热水的装置，周末小明跟随爸爸去市场挑选热水器。据工作人员介绍，空气源热泵热水器是新一代高“能效比”的热水装置，其工作原理简化为如图所示。下表是一款热泵热水器的部分参数。
额定制热水量 60L/h
额定电压/频率 220V/50Hz
额定输入功率 800W
（1）热泵热水器工作时，液态工作物质在蒸发器中吸收空气的热量迅速 （填物态变化名称），通过消耗少量电能驱动的压缩机将其压缩成高温高压的气体（吸收了空气的热量），在冷凝器内液化 热量，对冷水加热，使水温升高，达到制热水的目的；
（2）通过工作人员介绍，其中参数“60L/h”表示此热水器当进水温度为15℃、出水温度为55℃时，每小时可出热水60L，将60L水从15℃加热到55℃吸收的热量是多少 ？[，]
（3）小明查阅资料知道：“能效比”为热泵机组产出的热量与投入的电能之比，此热水器的能效比n为多少 ？
（4）现场工作人员还介绍了另一款天然气热水器，该款热水器同样将60L的水从15℃加热到55℃，仅需消耗的天然气，请根据已知条件，判断该款热水器能效等级 。（天然气的热值为，能效等级表如下表）
热效率（）
能效等级 一级能效 二级能效 三级能效
30．（5分）如图为过去邮局里用来称量邮件质量的双杆台秤的主要结构简图，这种台秤的两条秤杆是固定在一起的，两条秤杆分别装有秤锤A、B，其中秤锤A只能处于其所在秤杆上有槽的特定位置处，秤锤B则可停在其所在秤杆上的任意位置．
（1）这个台秤的量程和分度值分别是多少？ 、
（2）在测量邮包的过程中，如何使用A、B秤锤？
（3）若用调整好的台秤称量一个邮包的质量时，秤杆水平平衡后，秤锤A、B所处的位置如所示，则这个邮包的质量为多少？
（4）由图中的信息推导出A、B两秤锤的质量mA、mB的关系
31．（5分）边长为0.1m 的正方体木块，漂浮在水面上时，有2/5 的体积露出水面，如图甲所示．将木块从水中取出， 放入另一种液体中，并在木块表面上放一重 2N 的石块．静止时，木块上表面恰好与液面相平，如图乙所示．取 g=10N/kg，已知水的密度ρ水=1.0×103kg/m3，ρ石=2.5×103kg/m3．求：
（1）图甲中木块所受的浮力大小 ．
（2）木块的密度 ．
（3）图乙中液体的密度 ．
（4）如将图乙中的石块放入液体中，则液面会 （上升、下降、不变）．
参考答案
1．B
【详解】足球在空中沿弧线飞行，力改变了足球的运动状态；被踩在脚下的足球变扁，力改变了足球的形状；足球在草地上越滚越慢，阻力改变了足球的运动状态；守门员抱住飞来的足球，力改变了足球的运动状态，所以力的作用效果与其他三项不同的是B。故B符合题意，ACD不符合题意。
故选B。
2．D
【分析】要比较两导体的电阻关系，需要知道导体两端的电压和通过的电流关系。
【详解】∵I＝，∴由R＝可知，只知道通过A、B的电流关系，但不知A、B两端的电压关系，则无法比较两导体的电阻关系。故选D。
【点睛】由R＝可知，要比较两导体的电阻关系，需要知道导体两端的电压和通过的电流关系。
3．A
【详解】干冰是固态的二氧化碳，在常温下易升华为气体，升华吸热，故A项正确、BCD项错误。
4．D
【详解】小张看到树木向西移动，则小张及甲车相对于树木应向东运动；而乙车中的小李看到小张不动是因为两车处于相对静止状态，速度是相同的，此时小李以自己为参照物，看到小张不动。故D符合题意，ABC不符合题意。
故选D。
5．B
【详解】ABD．由电路图知道，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流。当滑片位于a端时，接入电路中的电阻为零，电压表测电源电压，此时电流表和电压表的示数均最大，由图象知道，电源的电压U=9V，电路中的电流Ia =1.5A，由知道，定值电阻R的阻值
定值电阻的最大功率是
故AD错误，B正确；
C．当滑片位于b端时，接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最小，由图象知道，此时电路有最小电流Ib =0.5A，R两端的电压UR =3V，由于串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压
U滑 =U-UR =9V-3V=6V
即滑动变阻器的最大阻值
所以，滑动变阻器的阻值范围是0～12Ω，故C错误。
故选B。
6．B
【详解】A．观察图中蜡烛、凸透镜和光屏的位置关系发现，物距大、像距小，且在光屏上得到了清晰的像，由凸透镜成像特点可知，此时在光屏上得到的是倒立、缩小的实像，故A错误；
B．若保持凸透镜位置不变，将蜡烛放在25cm刻度线处，即物距为25cm，与原来的像距相同，所以适当移动光屏，让像距等于原来的物距，能在光屏上得到一个清晰的像，故B正确；
C．如果利用注射器继续向水凸透镜内注水，则凸透镜变厚，焦距变小，像将成在光屏左边，需要将光屏靠近透镜适当距离，光屏上又能得到一个清晰的实像，故C错误；
D．若在蜡烛和凸透镜之间放一个近视眼镜，近视眼镜是凹透镜，能将光发散，所以经过近视眼镜和凸透镜成的像会向右边移动，则光屏应远离凸透镜才能得到清晰的像，故D错误。
故选B。
7．C
【详解】解答：A. 只闭合开关S1，两灯串联，均亮，故A错误；B. 只闭合开关S2，电路断路，两灯均不亮，故B错误；C和D. 开关S1和S2都闭合时,灯泡L2短路,电流不再通过灯泡L2;故灯泡L1亮,灯泡L2不亮．故C正确、D错误．故选C.
8．C
【详解】物体在B处具有的重力势能为
EpB=mgh
则物体在水平面上消耗的机械能为
ΔE=EpA-EpB=mgH-mgh
当物体从B处到达C处时，物体具有的重力势能为
EpC=EpB-ΔE=mgh-( mgH-mgh)=2mgh-mgH
则C点距离水平面的高度为
故C符合题意，ABD不符合题意。
故选C。
9．CD
【详解】猴子捞月中井中的月亮是井水作为平面镜形成的月亮的虚像，因平面镜所成的像与物的大小相等，选项A说法错误，平面镜成像的原理是光的反射，选项B说法错误，选项C说法正确，平面镜成像时像距等于物距，选项D说法正确，答案选CD．
10．BD
【详解】A．电流是由电荷的定向移动形成的，正电荷定向移动形成电流，负电荷定向移动形成电流，正负电荷同时向相反方向移动形成电流，故A正确，不符合题意；
B．并联电路的总电阻的倒数等于各并联电阻的倒数之和，故B错误，符合题意；
C．物体的内能是指物体内所有分子热运动的动能和分子势能的总和，但不包括系统作为整体运动的动能，故C正确，不符合题意；
D．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，而与导体（两端的电压、通过的电流无关），故D错误，符合题意；
故选BD。
11．BD
【详解】A．根据滑轮组的机械效率可以列等式
经整理可知，绳子的拉力为
该工人对地面的压力为
故A错误；
B．物体的速度为
绳子自由端拉力的功率为
故B正确；
C．滑轮的重为
支架受到滑轮组的拉力为
故C错误；
D．若绳子足够结实，从工人的体重可知，最大的拉力为500N，最大的物重为
该滑轮组的最大机械效率为
故D正确。
故选BD。
12．BCD
【详解】试题分析：把带负电的橡胶棒，用它去靠近吸管，吸管A端被排斥，利用电荷间作用规律可以确定吸管、餐巾纸的带电情况．
解：把带负电的橡胶棒靠近吸管A端时，吸管A端远离橡胶棒被排斥，说明吸管A端与橡胶棒带的是同种电荷，橡胶棒带负电，吸管A端也带负电．故A错误；
吸管与餐巾纸摩擦，吸管带负电，说明吸管得到了电子，同时餐巾纸失去电子而带正电，故BCD正确．
故选BCD．
【点评】中带负电的橡胶棒靠近吸管，两者的相互作用情况是关键．
13．BC
【详解】AB．据题意可知，甲图中虽然每个10s的路程相同，但在这10s内的速度快慢不一定是不变的，故A不符合题意，B符合题意；
C．据图乙可知，0~40s时，在每个10s的路程都是不相同的，所以乙车一定不在做匀速直线运动，故C符合题意；
D．据图可知，甲乙两图40s内的总路程是相同的，总时间是相同的，由可知两次的平均速度一定是相同的，故D不符合题意。
故选BC。
14． 并 并
【详解】[1]马路边的路灯，夜晚同时亮了，但一盏灯泡不亮，其它灯仍能正常发光，说明彼此互不影响，所以是并联的。
[2]根据交通信号灯工作时的常识知，红灯亮时，黄灯、绿灯不亮；黄灯亮时，红灯、绿灯不亮；绿灯亮时，红灯、黄灯不亮，可知路口的这些交通指示灯可以独立工作，互不影响，它们是并联的。
15． 20 2.4
【详解】[1]如图两电阻串联，电压表测量滑动变阻器的电压，电流表测量电流，电流表示数相由0.2A变为0.4A，即电流增大了，根据欧姆定律，电压不变时，电流与电阻成反比，即说明电路的总电阻减小了，故滑动变阻器的电阻减小，根据串联电路的分压特点，滑动变阻器的电压减小了4V，则R0的电压增大了4V，综合以上分析，R0的电压增大了4V，电流增大了
故R0的电阻为
[2]根据得R0消耗的电功率在该过程中的变化量为
16． 化学能 热值大 污染小
【详解】燃烧煤、液化气时，此过程中的能量转化关系是将燃料的化学能转化为火的内能；液化气与煤相比，液化气的热值较大，更能够充分燃烧，排出的污染气体较少、污染较小．
【点睛】燃料燃烧时是将燃料的化学能转化为内能，给人们提供热量；从燃料的热值方面和燃烧时对环境的污染情况分析．
17． 快 小 连通器
【详解】[1][2]两条船并列行驶时，船的行驶速度越快，两船之间水的流速越快，压强越小，两条船外侧压强大于两船内侧压强，把船推向中间，容易发生碰船事故。
[3]船通过三峡船闸时，三峡船闸的上部开口，底部连通，是连通器，所以三峡船闸是根据连通器原理工作的。
18． 比热容 1.68×106 0.02
【详解】[1]水的比热容大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多。适合作为冷却剂。
[2]散热器中装有10kg的水，在温度升高40℃的过程中，水吸收的热量是
[3]这些热量相当于完全燃烧天然气放出的质量是
19． 热值 保持不变 方向
【详解】[1]火箭使用液态氢作燃料，是因为液态氢的热值较大，与燃烧相同质量的其他燃料相比，液态氢放出的热量较多。
[2]氢在燃烧过程中将化学能转化为内能，内能一部分转化成机械能，一部分散失在空气中，还有一部分被火箭吸收，使火箭的温度升高，实现了能量的转化和转移，能量的总量
保持不变。
[3]在内燃机工作的过程中会有大量热量被废气带走，散失掉，且散失的热量不能收集再利用，说明能量在转移转化过程中具有方向性。
20． 增大 不变 0 大于
【详解】[1][2]书在水平拉力的作用下沿水平桌面加速运动，质量不变，速度增大，书的动能增大；书的高度不变，重力势能不变。
[3][4]重力与书的运动方向垂直，书在重力方向上没有移动距离，书受到的重力做功为0J；由于书加速运动，拉力大于摩擦力，由可知，拉力做的功大于摩擦力做的功。
21．
【详解】过O点做动力作用线F的垂线即为F的力臂L，如图所示：
22．
【详解】由题意可知，阻力和阻力臂一定，根据杠杆平衡条件可知，动力要最小，动力臂需最长，OA作为动力臂时，动力臂最长，动力最小，阻力F2使杠杆沿逆时针转动，动力F1应使杠杆顺时针转动，所以施加在A点的力应向下，因此连接OA，过A点作OA的垂线，即为在A点施加的最小动力F1，如下图所示：
23．
【详解】小磁针静止时端指向北方，即小磁针涂黑的一端为北极，开关闭合，小磁针顺时针旋转90°后静止，静止后小磁针的北极指向右，说明电磁铁的右端为北极，左端为南极，根据安培定则可知电流方向向下，即电源的右端为正极，如图所示：
24． 刻度尺 停表 很小 见解析
【详解】[1]平均速度是指某段时间内的路程与这段时间的比值，所以该实验是根据公式
进行速度计算。
[2][3]要测出速度，应测量出小车运动的距离和时间，所以要用到刻度尺和停表。
[4][5]斜面坡度越大，小车沿斜面向下做加速运动的速度越大，故实验中为了方便计时应使斜面保持较小的坡度。
25． 断开 电阻箱的阻值 电压表的示数保持U0不变 导体两端的电压一定时，通过导体的电流与导体的电阻成反比 U0值不同
【详解】（1）[1][2]为了保护电路，连接电路时，开关应处于断开状态；因为要探究电流与电阻的关系，所以须记录电流及电阻的数据进行分析，即要记录电阻箱的阻值。
（2）[3]要探究电流与电阻的关系，须控制电阻箱两端的电压不变，即电压表的示数仍为。
（3）[4]由图乙知道，其横轴和纵轴所表示的物理量分别为电阻及通过的电流，矩形“面积”即，“面积”相等即表示导体中的电流与导体的电阻的乘积是定值，所以得到的结论是：导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
（4）[5]由图丙知道，电阻箱两端的电压
即两个小组所画出的图像不同，是因为他们所控制的电阻箱两端电压不同。
26．（1）0J；（2）120W
【详解】解：（1）由图像可知，货物在0~5s内，处于静止状态，通过的路程为0，根据W=Fs可知工人所做的功为0J。
（2）由图像可知，货物在这30s-5s=25s内通过的路程是s=5m，移动时拉力做功
拉力做功的功率
答：（1）在0-5s内，拉力做的功是0J；
（2）箱于移动时拉力做功的功率是120W。
27．(1)，；(2)6600J
【详解】解：(1)电路两端电压不变，当开关S置于1挡时，只有R1工作，电路的总电阻小，根据P=可知，此时电路总功率大，为高温烧煮状态；当开关S置于2挡时，R1、R2串联，电路的总电阻大，总功率小，处于保温焖饭状态。则电饭锅高温烧煮时的功率为
电饭锅保温焖饭时，R1、R2串联，总电阻为
R=R1+R2=44Ω+2156Ω=2200Ω
电饭锅保温焖饭的功率为
(2)电饭锅保温焖饭时，电阻R2两端的电压为215.6V，则此时电路中电流为
电饭锅工作5min产生的热量为
Q=I2Rt=(0.1A)2×2200Ω×5×60s=6600J
答：(1)电饭锅高温烧煮功率为1100W，保温焖饭功率各是22W；
(2)电饭锅保温焖饭时，电阻R2两端的电压为215.6V，电饭锅工作5min产生的热量是6600J。
28．（1）25℃；（2）30Ω；（3）将左边电源改为可调压电源
【详解】解：（1）随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到15mA时，衔铁被吸合，右侧空调电路电阻增大，电流减小，空调开始工作。当温度下降时，控制电路电阻增大，电流减小，减小到一定值，使空调电路断开，这样就实现了自动控制。电路启动时的总电阻为
此时热敏电阻的阻值为
R热=R总-R0=400Ω-10Ω=390Ω
对照表格数据可知，此时的启动温度是25℃。
（2）因为电路启动时的总电阻为400Ω，由表中数据可知，空调启动温度设定为30℃时，热敏电阻的阻值为360Ω，则电路中还应串联的电阻为
（3）因为本装置启动的电流是一定的，因此，既可通过改变电阻来改变电流，可以通过将左边电源改为可调压电源来实现对其控制。
答：（1）该空调的启动温度是25℃。
（2）将空调启动温度设定为30℃时，控制电路中需要再串联30Ω的电阻。
（3）可以将左边电源改为可调压电源。
29． 汽化 放出 3.5 一级能效
【详解】（1）[1][2]液态工作物质在蒸发器中吸收空气的热量迅速汽化成气态物质。高温高压的气体在冷凝器内液化成液态物质，同时放出热量。
（2）[3]60L水从15℃加热到55℃吸收的热量
（3）[4]消耗的电能
能效比n为
（4）[5]天然气放出的热量
热效率为
由表中数据可知，属于一级能效。
30． 2.0kg 0.1kg 先逐槽移动秤锤A，直至若再向大刻度方向移动一个槽，就会导致秤杆左端下沉时为止，然后移动秤锤B，直至秤杆再次水平平衡 723g mA=20mB
【详解】(1)这个台秤的量程：1.9kg+0.1kg=2kg.分度值为1g.
(2) 先逐槽移动秤锤A，直至若再向大刻度方向移动一个槽，就会导致秤杆左端下沉时为止，然后移动秤锤B，直至秤杆再次水平平衡；
(3)秤锤A对应的刻度与秤锤B对应刻度分别为0.7kg、23g，
所以邮包的质量：m=0.7kg+0.023kg=0.723kg.
(4)当秤锤A在0.1kg刻度处和秤锤B在100g刻度处，称出物体的质量是相等的，
秤锤A在0.1kg刻度处和秤锤B在100g刻度处分别对应的力臂为5L和100L，
所以mA 5L=mB 100L，
所以mA=20mB.
31． 6N 0.6×103kg/m3 0.8×103kg/m3 下降
【详解】(1)由阿基米德原理可得：
F浮=ρ水V排g=1.0×103kg/m3×(0.1m)3×(1 )=6N；
（2）图甲中木块漂浮，F浮=G=6N,
木块的密度：=====0.6×103kg/m3
(3)木块的重力：G木=F浮=6N，
木块表面上放一重2N的石块,当它静止时,F′浮=G总，
即ρ液V木g=G木+G石，
液体的密度：ρ液===0.8×103kg/m3
(4) 图乙中，石块和木块整体漂浮，浮力等于石块和木块的总重力，将石块放入液体中，由于石块的密度大于水的密度，石块受到的浮力小于重力，此时石块和木块受到的浮力之和小于石块和木块的总重力，浮力减小，V排减小，则液面会下降．
