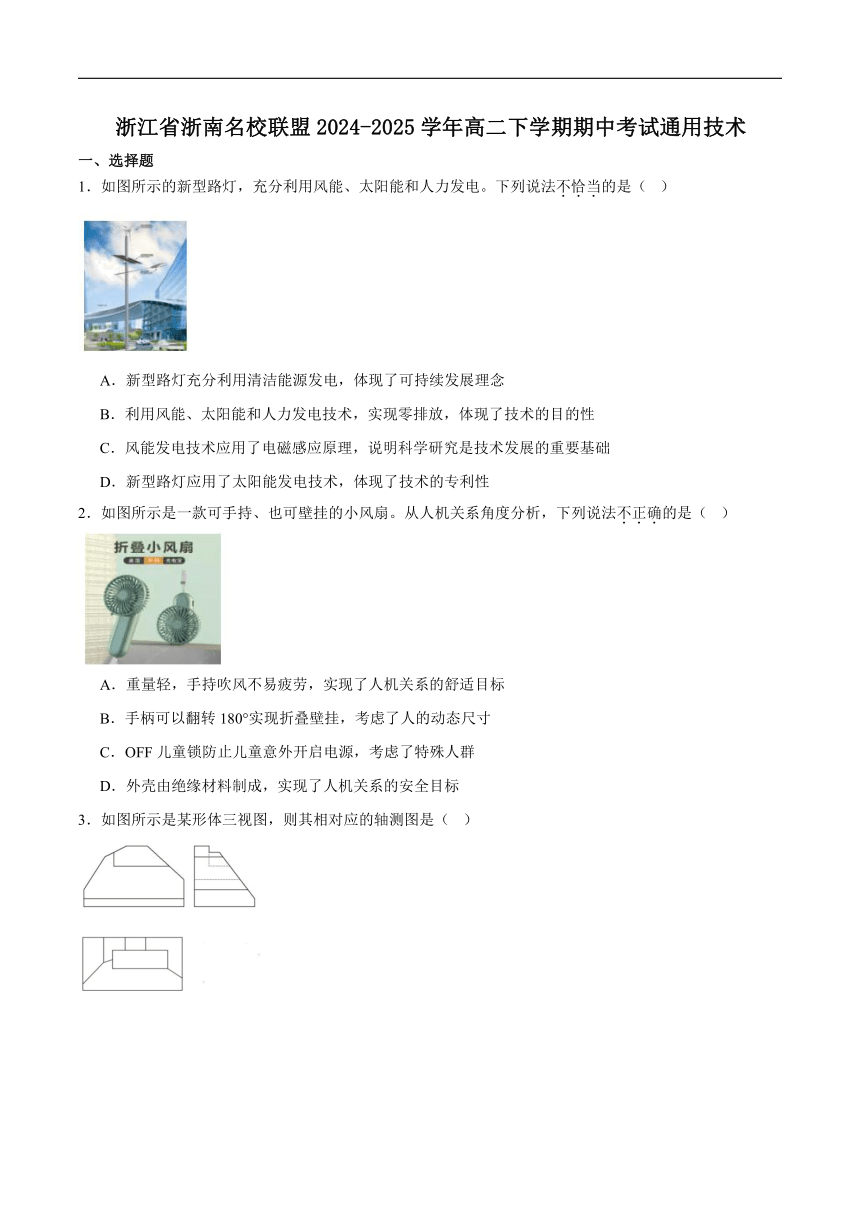

浙江省浙南名校联盟2024-2025学年高二下学期期中考试通用技术
一、选择题
1．如图所示的新型路灯，充分利用风能、太阳能和人力发电。下列说法不恰当的是（ ）
A．新型路灯充分利用清洁能源发电，体现了可持续发展理念
B．利用风能、太阳能和人力发电技术，实现零排放，体现了技术的目的性
C．风能发电技术应用了电磁感应原理，说明科学研究是技术发展的重要基础
D．新型路灯应用了太阳能发电技术，体现了技术的专利性
2．如图所示是一款可手持、也可壁挂的小风扇。从人机关系角度分析，下列说法不正确的是（ ）
A．重量轻，手持吹风不易疲劳，实现了人机关系的舒适目标
B．手柄可以翻转180°实现折叠壁挂，考虑了人的动态尺寸
C．OFF儿童锁防止儿童意外开启电源，考虑了特殊人群
D．外壳由绝缘材料制成，实现了人机关系的安全目标
3．如图所示是某形体三视图，则其相对应的轴测图是（ ）
A． B．
C． D．

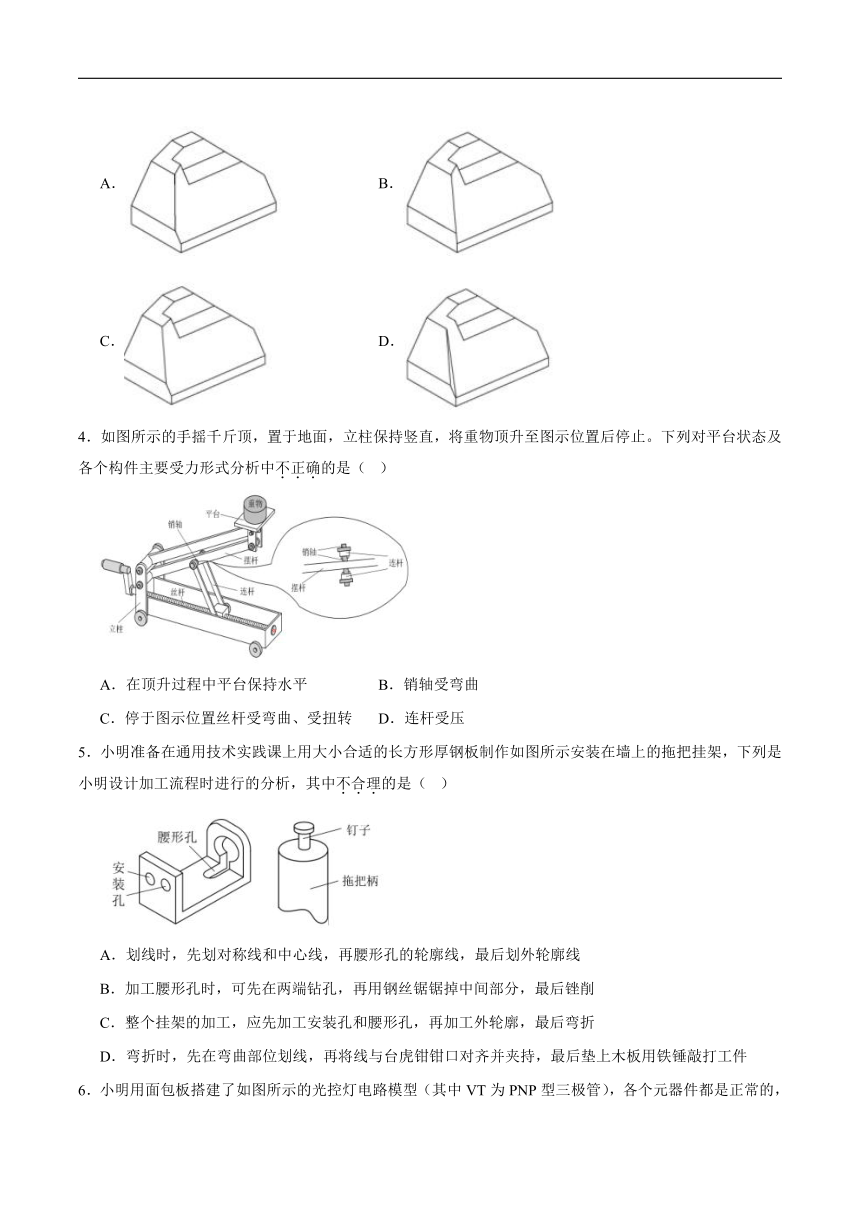

4．如图所示的手摇千斤顶，置于地面，立柱保持竖直，将重物顶升至图示位置后停止。下列对平台状态及各个构件主要受力形式分析中不正确的是（ ）
A．在顶升过程中平台保持水平 B．销轴受弯曲
C．停于图示位置丝杆受弯曲、受扭转 D．连杆受压
5．小明准备在通用技术实践课上用大小合适的长方形厚钢板制作如图所示安装在墙上的拖把挂架，下列是小明设计加工流程时进行的分析，其中不合理的是（ ）
A．划线时，先划对称线和中心线，再腰形孔的轮廓线，最后划外轮廓线
B．加工腰形孔时，可先在两端钻孔，再用钢丝锯锯掉中间部分，最后锉削
C．整个挂架的加工，应先加工安装孔和腰形孔，再加工外轮廓，最后弯折
D．弯折时，先在弯曲部位划线，再将线与台虎钳钳口对齐并夹持，最后垫上木板用铁锤敲打工件

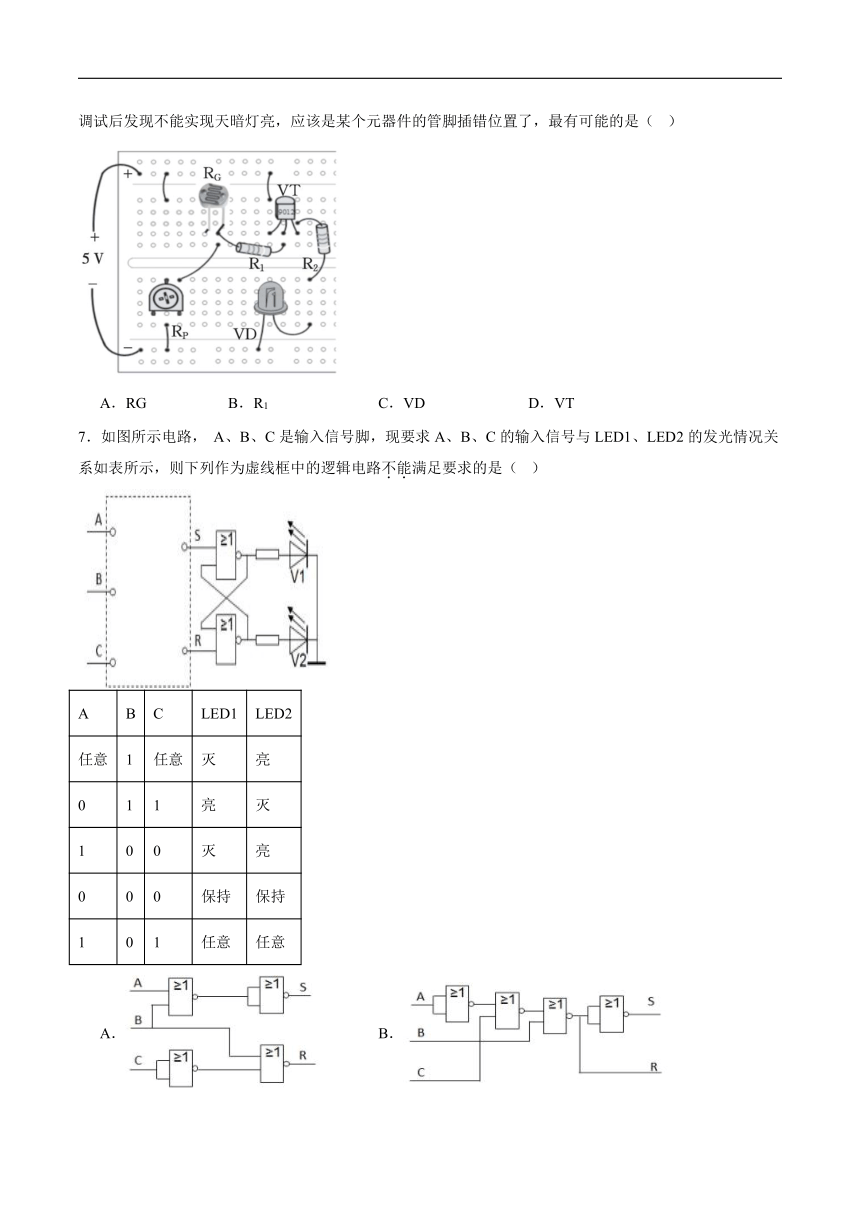

6．小明用面包板搭建了如图所示的光控灯电路模型（其中VT为PNP型三极管），各个元器件都是正常的，调试后发现不能实现天暗灯亮，应该是某个元器件的管脚插错位置了，最有可能的是（ ）
A．RG B．R1 C．VD D．VT
7．如图所示电路， A、B、C是输入信号脚，现要求A、B、C的输入信号与LED1、LED2的发光情况关系如表所示，则下列作为虚线框中的逻辑电路不能满足要求的是（ ）
A B C LED1 LED2
任意 1 任意 灭 亮
0 1 1 亮 灭
1 0 0 灭 亮
0 0 0 保持 保持
1 0 1 任意 任意
A． B．
C． D．

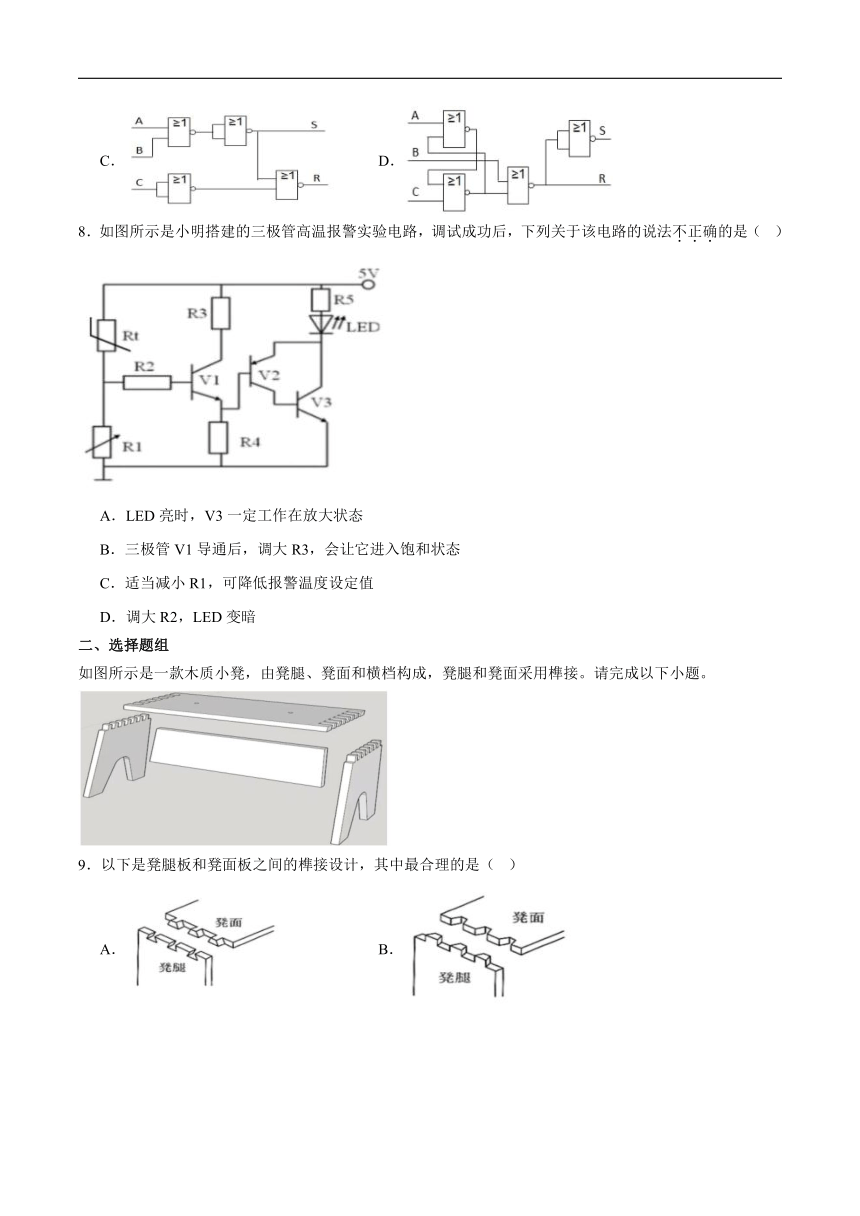

8．如图所示是小明搭建的三极管高温报警实验电路，调试成功后，下列关于该电路的说法不正确的是（ ）
A．LED亮时，V3一定工作在放大状态
B．三极管V1导通后，调大R3，会让它进入饱和状态
C．适当减小R1，可降低报警温度设定值
D．调大R2，LED变暗
二、选择题组
如图所示是一款木质小凳，由凳腿、凳面和横档构成，凳腿和凳面采用榫接。请完成以下小题。
9．以下是凳腿板和凳面板之间的榫接设计，其中最合理的是（ ）
A． B．
C． D．
10．加工凳腿榫头时，要先画线。下列工具中需要用到的是（ ）
A． B．
C． D．
如图所示的出货摆齐系统，包含货物输送子系统和机械手摆齐子系统，其工作过程：货物放置在传送带上，相机拍摄一定范围内货物的图像并传送到控制器，控制器根据货物相对于基准位置和朝向的偏差确定对应货物需要调整的位置和角度参数，控制机械手夹持住对应货物，快速作相应移动和转动；货物朝向一致且摆放整齐后经出货口传送到下一环节。请根据示意图和描述完成以下小题。
11．下列关于该出货摆齐系统的设计与分析中不恰当的是（ ）
A．系统设计时应首先进行总体设计，然后设计各个子系统，制作安装后再整机调试
B．控制器的运行速度可能会影响传送效率
C．选择机械手时需要考虑货物尺寸和质量大小
D．为了快速将货物传送到下一环节，传送带运行速度越快越好
12．下列关于机械手摆齐子系统控制的分析中合理的是（ ）
A．摆齐速度是该摆齐子系统的被控量
B．基准位置的调整是货物摆齐的干扰因素
C．相机拍摄的货物的图像信息是输入量
D．把货物摆齐的过程采用了开环控制方式
三、分析题
13．小明发现妈妈经常出门忘带钥匙，于是准备制作一提醒装置。为此小明将自制的显示屏（如图a所示）安装在门上（如图b所示），并利用遮挡红外线1、2的先后区分进门、出门，对显示屏进行控制。出门时装置控制显示屏发光提醒。请完成以下任务：
(1)小明发现问题的途径是（单选）__________
A．观察日常生活 B．收集和分析信息 C．技术研究与技术试验
(2)为了设计制作提醒装置，小明进行了以下分析，其中不恰当的是（单选）________
A．首先应满足功能要求，再考虑成本及制作安装难易程度
B．应具有一定的抗干扰能力
C．出门时，显示屏点亮；进门后才熄灭
D．出门时，控制显示屏闪烁发光可增强提醒效果
(3)显示屏外壳为亚克力材料，小明家门朝玄关侧为薄铁材料，将显示屏安装在门上，下列连接件中最适合的是（单选）________
A． B．
C． D．
(4)小明准备利用已安装的红外发射、接收模块组顺带控制玄关灯，天黑时，有人出门或进门玄关灯均点亮。以下是小明绘制的控制系统方框图，其中正确的是（单选）________
A．
B．
C．
D．
四、综合题
14．小明想在大理石地面上安装一把遮阳伞（图a伞柄直径为3cm的钢管），地面上已设有两枚螺栓（图b），直径为M8，请你设计一个连接支撑装置。具体设计要求如下：
A．伞的高度可实现0-50cm范围内上下可靠调节；
B．伞可绕伞柄旋转，以甩干伞上残留的水珠，并能可靠锁定；
C．方便安装支撑装置，整体结构稳固，不影响伞的开合；
D．主材料为钢板及内直径为30mm钢管，辅助材料自选，采用电机驱动（数量不限）；
请根据描述和设计要求完成以下任务：
(1)画出连接件的设计草图，必要时可用文字说明
(2)在设计草图上标注连接件的主要尺寸
(3)为了检测“安装连接支撑件后，整体结构稳固，不影响伞的开合”这点设计要求，以下试验方法中不合理的是_______
A．把伞柄调到最高处，打开伞后，适当摇晃伞柄，观察整体结构是否稳固
B．把伞柄调到最低处，反复开合雨伞，观察是否操作方便可行
C．采用专业的设备，测试伞柄的抗弯曲性能
15．芯片74LS**是什么类型的逻辑门电路呢 小明按照以下电路（图a是电路符号图，图b是用面包板搭建的实物结构简图），用集成电路74LS**来实现输出，进行探究，请完成下列任务：
(1)请补充完整以下真值表：
真值表
A B F
0 0 1
0 1 1
(2)根据真值表，将该芯片的逻辑符号填到下方的虚线方框中。
(3)根据探究结果，该74LS**芯片是一块拥有 个 输入端的 门集成电路
(4)请用下列分立元件，进行连线实现该逻辑门功能，输入端写A和B，输出端写F。
题号 1 2 3 4 5 6 7 8 9 10
答案 D B A C B A A D C A
题号 11 12
答案 D C
13．(1)A
(2)C
(3)C
(4)B
14．(1)
(2)略
(3)C
15．(1) 1 0 1 1 1 0
(2)
(3) 4 二 与非
(4)
