项目三 任务二 小木屋的设计
目录
模型制作流程
06
04
质量检测标准
成果展示方案
05
工具操作规范
03
结构搭建要素
02
设计构思基础
01
01
设计构思基础
小木屋功能需求分析
居住功能分区
扩展功能配置
环境适应性设计
需明确卧室、厨房、卫浴等核心区域的空间占比,卧室应考虑私密性和隔音,厨房需预留水电管线通道,卫浴要规划排水坡度。度假型木屋可增加露台或观景窗占比。
针对不同气候条件(如雪地需加强屋顶承重、湿地需抬高地基),分析防风/防潮/保温等特殊需求。北方地区建议采用双层墙体结构增强保温性。
评估是否需要壁炉、储物阁楼、太阳能板等附加功能,预留电路走线和结构承重支撑点。商业用途需额外考虑消防通道和应急设施。
空间布局草图画法
采用30°或45°斜投影呈现三维效果,标注主要结构尺寸(如层高2.4-3米、门窗标准宽度0.8-1.2米)。重点表现楼梯走向、屋顶坡度等立体关系。
轴测图绘制技巧
平面图标注规范
剖面图关键节点
用不同线型区分承重墙(双实线)与隔断墙(单虚线),标注家具尺寸与活动半径(如床周边留60cm通道)。水电位置需用特定符号标记。
展示地基深度(冻土层以下)、屋架连接方式(榫卯或金属件)、楼层夹层结构。需标注防腐木与混凝土基础的防潮处理细节。
材料特性匹配原则
结构材料选择
承重构件推荐使用SPF(云杉-松木-冷杉)等级木材,含水率需控制在12%以下。接触土壤部分应选用CCA防腐处理木或改用混凝土墩。
装饰材料搭配
辅料性能要求
外墙建议使用雪松木(天然防腐)或加压处理松木,室内可选白橡木等纹理美观的板材。金属屋顶比木瓦更防火但隔音较差。
结构胶需符合ASTM D3498标准,防水卷材应达到0.3mm厚度。高湿度地区建议使用不锈钢五金件防止锈蚀。
1
2
3
02
结构搭建要素
均匀分布原则
承重墙应沿建筑平面对称或均匀分布,确保荷载传递路径清晰,避免局部应力集中。例如,在矩形平面中,纵向承重墙间距不宜超过6米,横向承重墙需与楼板梁对齐。

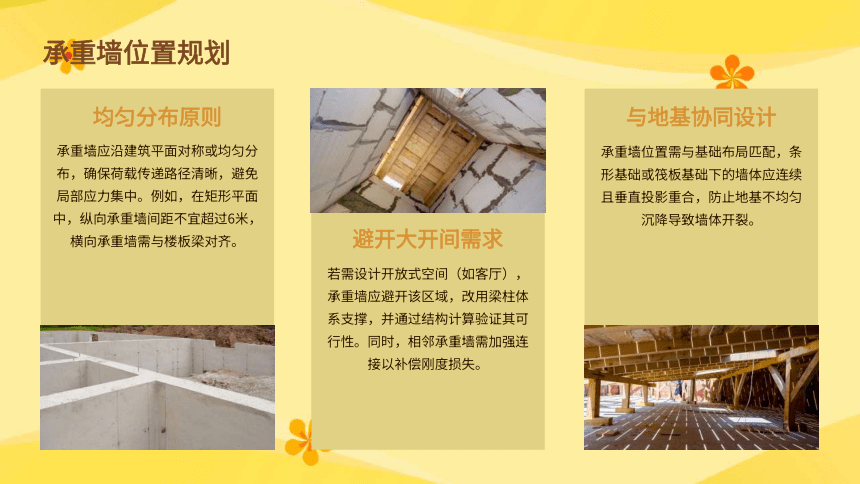

承重墙位置规划
避开大开间需求
若需设计开放式空间(如客厅),承重墙应避开该区域,改用梁柱体系支撑,并通过结构计算验证其可行性。同时,相邻承重墙需加强连接以补偿刚度损失。
与地基协同设计
承重墙位置需与基础布局匹配,条形基础或筏板基础下的墙体应连续且垂直投影重合,防止地基不均匀沉降导致墙体开裂。

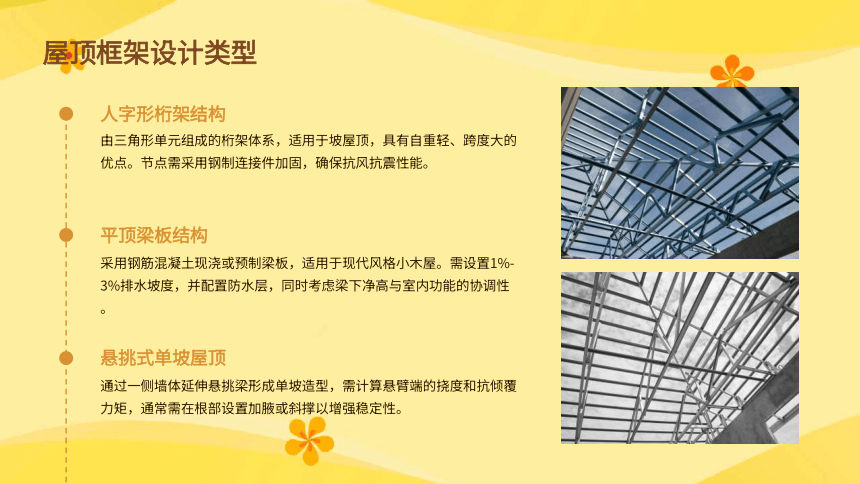

屋顶框架设计类型
人字形桁架结构
悬挑式单坡屋顶
平顶梁板结构
由三角形单元组成的桁架体系,适用于坡屋顶,具有自重轻、跨度大的优点。节点需采用钢制连接件加固,确保抗风抗震性能。
采用钢筋混凝土现浇或预制梁板,适用于现代风格小木屋。需设置1%-3%排水坡度,并配置防水层,同时考虑梁下净高与室内功能的协调性。
通过一侧墙体延伸悬挑梁形成单坡造型,需计算悬臂端的挠度和抗倾覆力矩,通常需在根部设置加腋或斜撑以增强稳定性。
门窗开合力学原理
平开窗的铰链安装位置需根据窗扇重量计算力矩,上铰链承受拉力,下铰链承受压力,铰链间距应大于窗扇高度的2/3以防止变形。
铰链力矩平衡
推拉门轨道承重
折叠门联动机构
推拉门的下轨道需采用高强度铝合金,承受门扇全部重量,轨道槽深度应≥15mm;上轨道仅起导向作用,但需预留膨胀缝以适应木材湿胀干缩。
多扇折叠门的铰链需同步联动,每对铰链的轴心偏差不超过±0.5mm,门框顶部应设置不锈钢吊轮组,确保滑动时摩擦力均匀分布。
03
工具操作规范
木工锯切割安全要领
双手应保持稳定,一手握锯柄,另一手扶住木材,确保锯片与木材呈90度垂直角度,避免因角度偏差导致切割不平整或锯片卡顿。
正确握持姿势
切割时需保持均匀的推进速度,过快易导致锯片过热变形,过慢则可能造成木材撕裂。建议每3-5秒完成一次完整推拉动作。
匀速推进力度
必须佩戴防割手套和护目镜,木屑飞溅距离可达1.5米,面部防护尤为重要。耳塞建议在持续作业超过30分钟时使用。
防护装备必备
砂纸打磨工序标准
阶梯式目数选择
从粗砂纸(80-120目)开始消除明显毛刺,过渡到中砂(150-220目)修整表面,最后用细砂(240-400目)进行抛光处理,每阶段需彻底清除前道工序残留粉尘。
交叉打磨技法
采用45度斜向交叉打磨路径,单方向打磨距离不超过30厘米,可避免产生单向纹理凹陷。硬质木材(如橡木)需施加3-5kg压力,软木(如松木)保持2-3kg压力。
湿度控制要求
环境相对湿度应维持在40%-60%,过高会导致砂纸粘附木屑,过低易产生静电吸附。每平方米打磨面积需更换砂纸2-3次。
胶水粘合固化时间
聚醋酸乙烯酯(白胶)
氰基丙烯酸酯(快干胶)
环氧树脂胶
在23℃、50%湿度条件下,初凝时间15-20分钟,完全固化需24小时。加压夹具需保持至少4小时,粘接面压力应达到0.5-1MPa。
双组分混合后操作时间约30分钟(25℃),初步固化2小时达到可打磨强度,7天后达到最终强度。低温环境(10℃以下)需延长固化时间50%。
10-30秒初步固定,2小时达到使用强度,但脆性较大,仅适用于小面积非承重部位。粘接间隙超过0.1mm时需配合填充剂使用。
04
模型制作流程
1:20比例缩放技巧
使用专业比例尺工具(如三角比例尺)将实际尺寸除以20进行换算,关键结构节点需保留小数点后两位精度,例如实际6米横梁对应模型30厘米。
精确测量转换
材料厚度适配
动态比例验证
当实际木板厚度为5cm时,模型需采用2.5mm板材(通过激光切割实现),承重部位可叠加3层保证结构强度。
制作过程中需持续用数显游标卡尺校验关键尺寸误差,允许±0.5mm公差,特别关注门窗开洞与梁柱连接部位的尺寸匹配。
预制构件组装顺序
基础框架优先
严格按"地基→立柱→横梁→屋架"的力学传递顺序组装,使用0.3mm铜制微型销钉临时固定,待整体校正后再用AB胶永久粘接。
模块化分段施工
逆向吊装法
将墙体分解为2-3个标准模块预制(含预埋电线管道),采用榫卯插接系统,每个模块接口预留1.5mm热胀冷缩间隙。
对于坡屋顶结构,先在地面完成屋面瓦片铺装(使用1:20树脂瓦片),再整体吊装至墙体框架,可避免高空作业导致的细节损坏。
1
2
3
多层仿旧处理
先喷涂水性底漆(色号RAL 1015),再用400目砂纸做磨损效果,最后用油画颜料稀释剂进行局部渍洗,模拟真实木材经年变化。
外观装饰实现路径
微型景观集成
采用3D打印技术制作1:20比例的花箱、门廊灯等配件,使用0.2mm漆包线模拟电线走向,LED微型光源需预先埋设于墙体内侧。
动态元素植入
在烟囱部位加装微型雾化装置(直径3mm),配合Arduino控制系统实现定时炊烟效果,雾化量控制在0.5ml/小时防止结露。
05
质量检测标准
结构稳定性测试方法
静载试验
振动频率分析
风压模拟测试
通过施加静态荷载(如沙袋或配重块)模拟实际使用状态,测量木屋关键节点(梁柱连接处、地基支撑点)的变形量,要求挠度不超过跨度的1/300且无结构性裂缝。
采用风机或气动装置对木屋侧面施加等效于8级风力的水平荷载(约0.5kN/m ),持续30分钟后检查结构整体倾斜度应小于H/500(H为建筑高度),榫卯节点无松动异响。
使用加速度传感器采集木屋在环境激励下的固有频率,对比设计值偏差超过15%时需核查结构刚度,重点检查木材含水率是否超标(现场检测应≤18%)或连接件缺失问题。
接缝严密性检查要点
榫卯间隙检测
采用0.2mm塞尺抽查梁柱榫接部位,允许插入深度不超过10mm且累计接触面≥70%,对穿螺栓连接的构件需用扭矩扳手复核预紧力(M12螺栓标准扭矩为80-100N·m)。
墙板拼缝透光测试
夜间在室内用强光手电照射墙板接缝处,室外观察无连续光斑泄漏,特别关注门窗洞口周边与结构框架的接合部位,必要时采用红外热成像仪检测热桥效应。
防水密封层验收
对屋顶瓦片接缝、外露木构件防腐处理部位进行24小时淋水试验,水流速度1.5L/(min·m )条件下,内部无渗水痕迹,密封胶无起泡脱落现象。
表面处理验收指标
随机取样钻孔检测处理材剖面,使用化学显色剂判定防腐剂(如CCA、ACQ)渗透深度需≥5mm,边材处理率应达100%,心材允许有未处理区域但直径不超过30mm。
防腐剂渗透深度
漆膜附着力测试
表面平整度控制
按GB/T 4893.4标准进行划格法测试,1mm间距刀具划切后胶带粘贴剥离,要求漆膜脱落面积≤5%,重点检查木材端头、节疤等特殊部位的涂层连续性。
用2m靠尺检查墙面和地板,缝隙≤3mm/2m,目视无可见毛刺和加工痕迹,所有外露钉头必须沉入木材表面2mm以上并用腻子填补平整。
06
成果展示方案
三维立体展示技巧
多角度渲染
通过3D建模软件生成不同视角的渲染图,包括俯视、侧视和内部结构特写,确保观众能全面了解小木屋的空间布局和细节设计。
动态漫游动画
制作虚拟漫游视频,模拟真实行走路径,展示从入口到各个功能区的过渡效果,增强沉浸感和直观性。
材质与光影模拟
使用高精度贴图和实时光影技术,突出木材纹理、玻璃透光性等材质特点,使设计更贴近实际效果。
交互式模型
开发可旋转/缩放的交互式3D模型,允许用户自主探索设计细节,提升参与感和体验感。
生态友好理念
空间多功能性
重点解说小木屋的可持续设计,如太阳能板集成、雨水收集系统、本地木材使用等,强调环保与资源循环利用。
详细描述可变形家具、隐藏式储物等设计,展示如何在小面积内实现居住、休闲、收纳的多场景切换。
设计亮点解说框架
美学与实用性结合
分析坡屋顶防积雪、大窗户采光优化等设计,说明美观性与功能性如何统一。
用户动线优化
通过图解说明厨房-客厅-卧室的流畅动线设计,体现人性化布局对居住舒适度的提升。
改进建议收集表格
结构反馈栏
材料偏好选择
功能需求调查
预算调整建议
设置“屋顶承重合理性”“楼梯坡度舒适度”等选项,量化评估结构设计的接受度。
列出“是否需要阁楼扩展”“厨房设备优先级”等开放式问题,收集用户个性化需求。
提供“原木/复合板材”“石材/瓷砖地面”等对比选项,统计用户对材质的倾向性意见。
设计“成本敏感点标注”区域,邀请用户对高造价部分(如定制家具)提出替代方案建议。
感谢观看
