第 单元 复数及其应用
七
7.5 复数的应用
复数的应用
5
情景引入
典型例题
巩固练习
布置作业
归纳小结
4
3
1
2
复数的应用

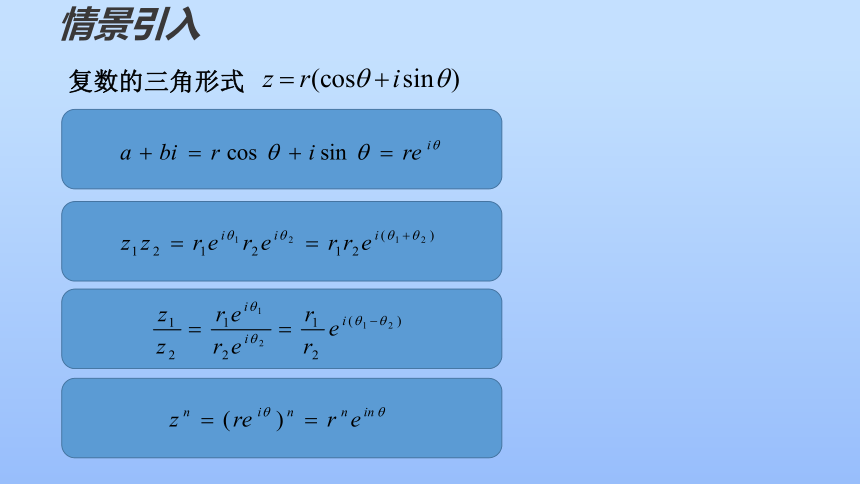

复数的三角形式
情景引入
典型例题

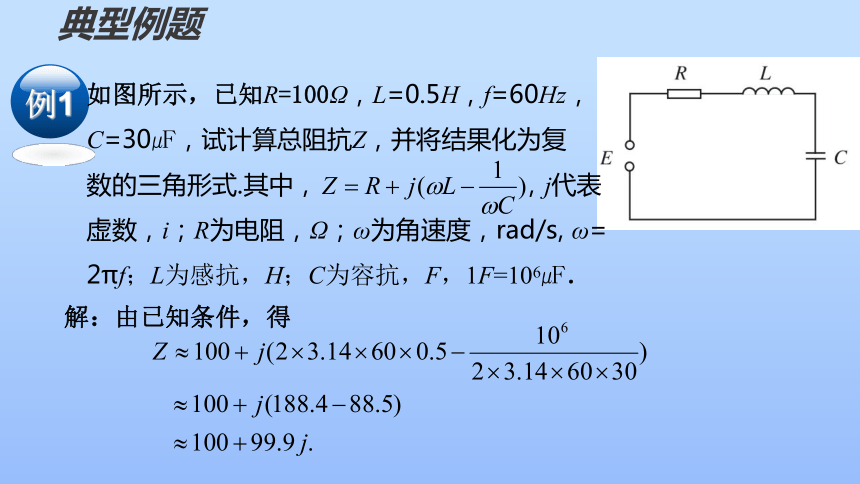

例1
解：由已知条件，得
如图所示，已知R=100Ω，L=0.5H，f=60Hz，
C=30 ，试计算总阻抗Z，并将结果化为复
数的三角形式.其中， ，j代表
虚数，i；R为电阻，Ω；ω为角速度，rad/s, ω=
2πf；L为感抗，H；C为容抗，F，1F=106 ．
典型例题
例2
已知RC串联电路，已知R=40Ω，f=50Hz，C=80 ，
电源电压为正弦交流电， ，试求
电路中的瞬时电流i.
典型例题
解：由已知条件得，电压向量为 ，
根据欧姆定律，电流向量为
典型例题
将值带入得，
巩固练习
两个复阻抗， 并联后接在
电源上，求电路中总电流的大小.
归纳小结
1.本节课你学习了哪些内容？
2.本节课学习的用途？
布置作业
阅读
教材章节8.1
书写
教材P261习题五
思考
复数的其他方面应用
作
业
