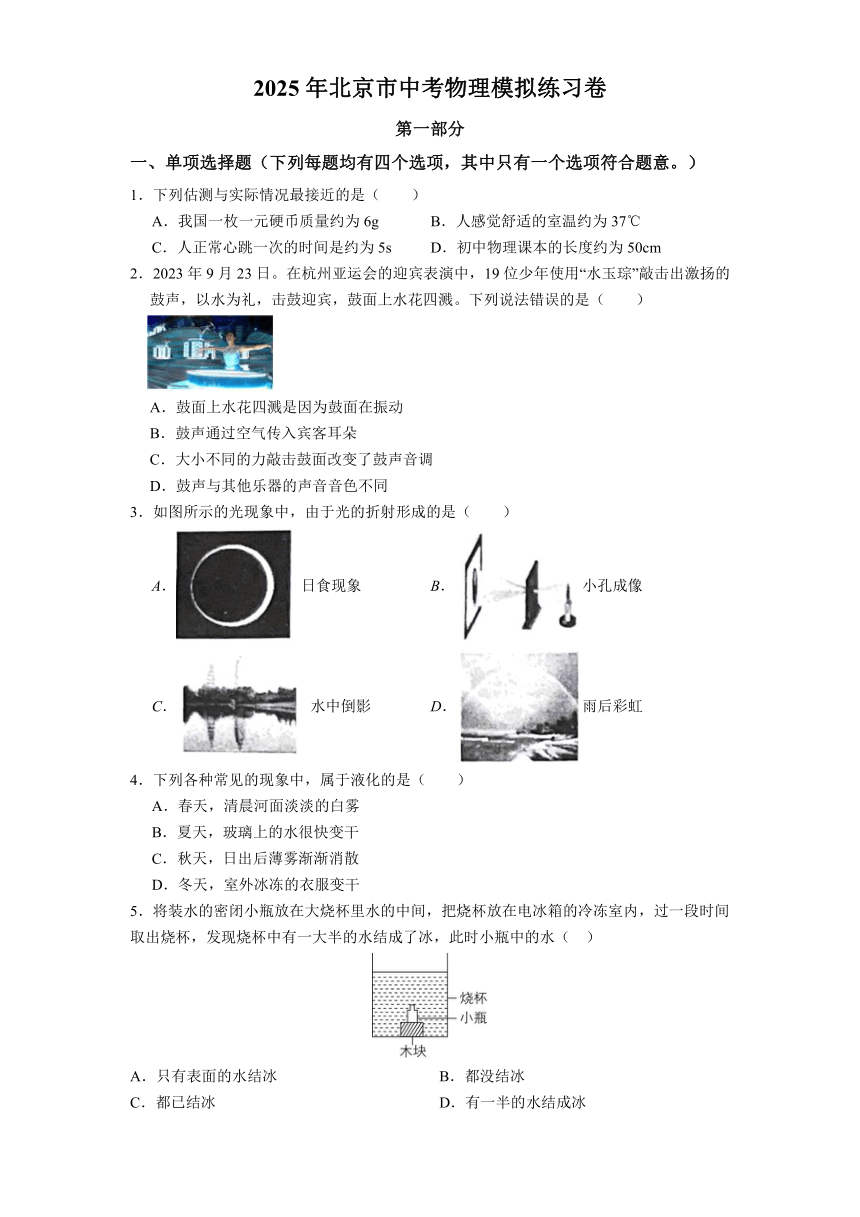

2025年北京市中考物理模拟练习卷
第一部分
一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。）
1．下列估测与实际情况最接近的是（　　）
A．我国一枚一元硬币质量约为6g B．人感觉舒适的室温约为37℃
C．人正常心跳一次的时间是约为5s D．初中物理课本的长度约为50cm
2．2023年9月23日。在杭州亚运会的迎宾表演中，19位少年使用“水玉琮”敲击出激扬的鼓声，以水为礼，击鼓迎宾，鼓面上水花四溅。下列说法错误的是（　　）
A．鼓面上水花四溅是因为鼓面在振动
B．鼓声通过空气传入宾客耳朵
C．大小不同的力敲击鼓面改变了鼓声音调
D．鼓声与其他乐器的声音音色不同
3．如图所示的光现象中，由于光的折射形成的是（　　）
A． 日食现象 B．小孔成像
C． 水中倒影 D．雨后彩虹
4．下列各种常见的现象中，属于液化的是（　　）
A．春天，清晨河面淡淡的白雾
B．夏天，玻璃上的水很快变干
C．秋天，日出后薄雾渐渐消散
D．冬天，室外冰冻的衣服变干
5．将装水的密闭小瓶放在大烧杯里水的中间，把烧杯放在电冰箱的冷冻室内，过一段时间取出烧杯，发现烧杯中有一大半的水结成了冰，此时小瓶中的水（ ）
A．只有表面的水结冰 B．都没结冰
C．都已结冰 D．有一半的水结成冰

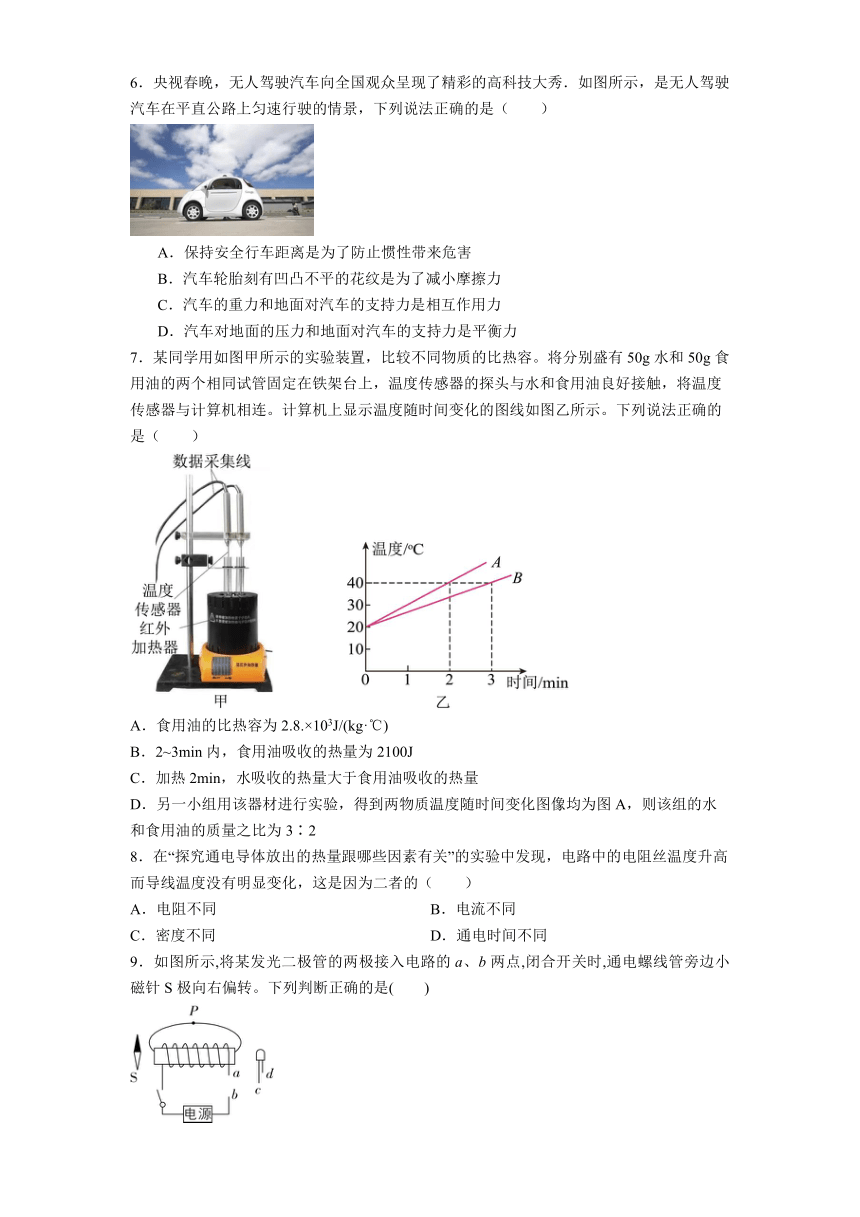

6．央视春晚，无人驾驶汽车向全国观众呈现了精彩的高科技大秀．如图所示，是无人驾驶汽车在平直公路上匀速行驶的情景，下列说法正确的是（　　）
A．保持安全行车距离是为了防止惯性带来危害
B．汽车轮胎刻有凹凸不平的花纹是为了减小摩擦力
C．汽车的重力和地面对汽车的支持力是相互作用力
D．汽车对地面的压力和地面对汽车的支持力是平衡力
7．某同学用如图甲所示的实验装置，比较不同物质的比热容。将分别盛有50g水和50g食用油的两个相同试管固定在铁架台上，温度传感器的探头与水和食用油良好接触，将温度传感器与计算机相连。计算机上显示温度随时间变化的图线如图乙所示。下列说法正确的是（　　）
A．食用油的比热容为2.8.×103J/(kg·℃)
B．2~3min内，食用油吸收的热量为2100J
C．加热2min，水吸收的热量大于食用油吸收的热量
D．另一小组用该器材进行实验，得到两物质温度随时间变化图像均为图A，则该组的水和食用油的质量之比为3∶2
8．在“探究通电导体放出的热量跟哪些因素有关”的实验中发现，电路中的电阻丝温度升高而导线温度没有明显变化，这是因为二者的（　　）
A．电阻不同 B．电流不同
C．密度不同 D．通电时间不同
9．如图所示,将某发光二极管的两极接入电路的a、b两点,闭合开关时,通电螺线管旁边小磁针S极向右偏转。下列判断正确的是(　　)
A．通电螺线管右端为N极
B．电源左端为正极,右端为负极
C．发光二极管c极接b点,d极接a点
D．图中P处磁感线的方向是从螺线管右端到左端
10．下列电路图中电源电压U保持不变，定值电阻R的阻值已知．在不改变电路的情况下，能测出未知电阻Rx的阻值的电路图是
A． B．
C． D．
11．如图所示，在一水平地面上，木箱重600N，受到的摩擦力为300N，用力F拉动木箱使它在2秒钟的时间匀速直线运动了2m（不计滑轮重量及绳与滑轮间的摩擦），下列说法正确的是（　　）
A．拉力F的大小为100N
B．拉力F做功的大小为1200J
C．绳自由端移动了4m
D．拉力F的功率200W
12．甲、乙两个完全相同的柱形容器，静止放在水平桌面上，容器中分别盛有体积相同的A、B两种液体，将一个小球先后放入两个容器中，静止时如图所示。下列判断正确的是（　　）
A．A、B两种液体的密度ρA<ρB
B．小球在A、B两种液体中所受浮力
C．甲、乙两个容器对桌面的压强p甲D．甲、乙两个容器对桌面的压力

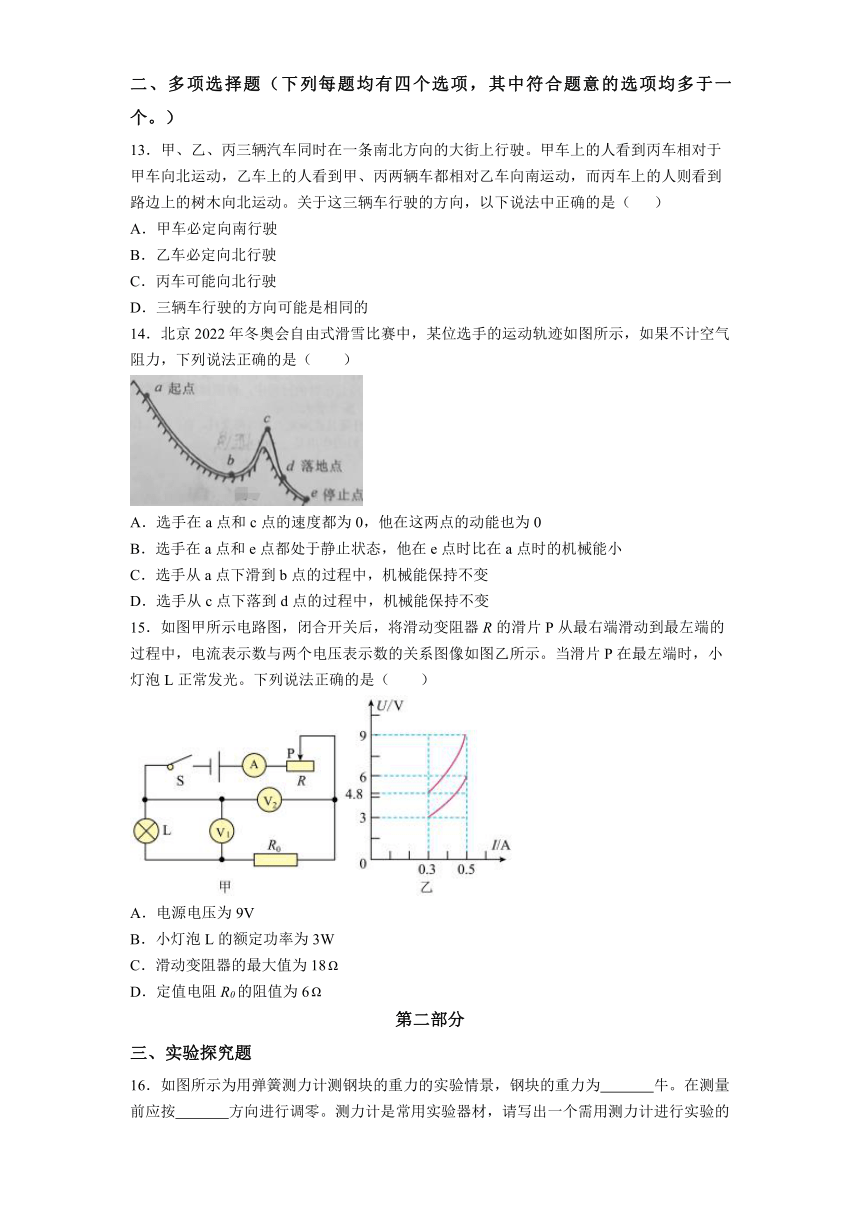

二、多项选择题（下列每题均有四个选项，其中符合题意的选项均多于一个。）
13．甲、乙、丙三辆汽车同时在一条南北方向的大街上行驶。甲车上的人看到丙车相对于甲车向北运动，乙车上的人看到甲、丙两辆车都相对乙车向南运动，而丙车上的人则看到路边上的树木向北运动。关于这三辆车行驶的方向，以下说法中正确的是（ ）
A．甲车必定向南行驶
B．乙车必定向北行驶
C．丙车可能向北行驶
D．三辆车行驶的方向可能是相同的
14．北京2022年冬奥会自由式滑雪比赛中，某位选手的运动轨迹如图所示，如果不计空气阻力，下列说法正确的是（　　）
A．选手在a点和c点的速度都为0，他在这两点的动能也为0
B．选手在a点和e点都处于静止状态，他在e点时比在a点时的机械能小
C．选手从a点下滑到b点的过程中，机械能保持不变
D．选手从c点下落到d点的过程中，机械能保持不变
15．如图甲所示电路图，闭合开关后，将滑动变阻器R的滑片P从最右端滑动到最左端的过程中，电流表示数与两个电压表示数的关系图像如图乙所示。当滑片P在最左端时，小灯泡L正常发光。下列说法正确的是（　　）
A．电源电压为9V
B．小灯泡L的额定功率为3W
C．滑动变阻器的最大值为18
D．定值电阻R0的阻值为6
第二部分
三、实验探究题
16．如图所示为用弹簧测力计测钢块的重力的实验情景，钢块的重力为 牛。在测量前应按 方向进行调零。测力计是常用实验器材，请写出一个需用测力计进行实验的实验名称 。
17．如图所示，当闭合开关.让导体在磁场中做切割磁感线运动时，电流表指针会发生偏转．说明电路中有电流产生．这个实验电路中.导体相当于 ，此过程中能量的转化情况是 ．
18．某物理小组的同学用如图所示的装置来研究水的沸腾。从点燃酒精灯加热开始计时，当液体中有气泡上升时，每隔1min记录水的温度如下表所示：
时间/min … 7 8 9 10 11 12 13 14 15 …
温度/℃ … 95 96 97 98 98 98 95 98 98 …
（1）某小组观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图中A、B所示，则图中　　　是水沸腾前的情况，图中　　　是水沸腾时的情况；
（2）从记录的数据看出，在某一次观察记录中明显错误的是第　　　分钟时的数据；
（3）从记录数据可得出的结论是：此时水的沸腾的温度为　　　℃，水在沸腾过程中温度　　　。（选填“升高”、“不变”或“降低”）；
（4）在这次实验中，发现从开始加热到沸腾的这段时间过长。为了缩短实验的时间，可以采取的措施是（写出一条即可）　　　　　　。
19．小朋在做“用天平和量筒测定盐水”的实验：
（1）调节天平横梁平衡时，发现天平的指针静止在分度盘中央刻度线的右侧，则应将横梁上的平衡螺母向 调节；
（2）方法和步骤都正确后，如图甲显示的是他将烧杯中的部分盐水倒入量筒后，天平重新平衡时的情景，乙图显示的是倒入盐水后量筒的度数。则表格中A、B、C三处的数据分别是 、 、 ；
烧杯和盐水的总质量/g 倒出部分盐水后烧杯和盐水的总质量m1/g 倒出盐水的质量m2/g 倒出盐水的体积V/cm3 盐水的密度ρ/kg/m3
A 33 B C
（3）另一位同学的方法是：先测出空烧杯质量，并在量筒中倒入盐水，测出盐水体积，再把量筒内盐水全部倒入烧杯，测出烧杯和盐水的总质量，然后计算盐水密度，用这种方法测出来的密度与小明测出来的盐水密度比较 （选填“偏大”“偏小”或“一样”）。
20．小明在做“研究影响摩擦力大小的因素”实验时，利用一套器材依次完成如图所示的实验，其中甲、乙图中长木板正面朝上，丙图中长木板反面朝上，长木板的反面比正面粗糙。
　　
(1)小明提出如下猜想：①滑动摩擦力的大小与接触面所受的压力有关；②滑动摩擦力的大小与接触面的粗糙程度有关。如果小明要验证猜想①，他应该选择 两图所示的实验来操作；如果小明要验证猜想②，他应该选择 两图所示的实验来操作。
(2)实验中，小明用弹簧测力计水平拉动木块，使它沿水平长木板做匀速直线运动，此时弹簧测力计对木块的拉力与木块受到的滑动摩擦力大小相等，这是利用了 的知识。
(3)小明分别对猜想①②进行了实验验证。在图甲、丙实验中弹簧测力计的示数分别为0.8 N、1.2 N，在图乙实验中，弹簧测力计的示数如图丁所示，示数为 N。
小明多次实验后得出结论：接触面所受的压力越大，滑动摩擦力越大；接触面越粗糙，滑动摩擦力越大。
(4)许多情况下摩擦是有用的，人们常常设法增大它。请写出一个通过增加接触面的粗糙程度来增大摩擦的实例： 。
(5)实验后，小明和同学们对实验中存在的问题进行了交流，改进了实验方案，设计了如图戊所示的实验装置：将弹簧测力计固定不动，木块挂在弹簧测力计的挂钩上，不拉木块，改为使长木板与木块相对运动。再次验证了猜想①②得出相同结论。针对实验改进，同学们提出了以下观点，其中不正确的是 (选填序号)。
A．改进后，拉动长木板时不必保持匀速运动，更易于操作
B．改进后，测力计示数较稳定，容易读出正确的数值
C．改进后，木块稳定时受到的滑动摩擦力小于弹簧测力计对木块的拉力
(6)在交流评估环节中，某同学总认为滑动摩擦力的大小还与接触面积有关，为了验证他的想法，他进行了如下设计：将甲图中的木块竖直切掉一半重新进行实验，测得木块所受摩擦力与甲图中测得的数据进行比较，从而得出结论。请对该同学的设计方案进行评估： 。
21．图甲是“探究串联电路电流特点”的实验电路图：
（1）电流表使用前，应检查指针是否对准零刻度线，如果有偏差，需先 。
（2）小明同学刚连接完最后一根导线，就发现电流表的指针发生了偏转，这是因为他在连接电路时忘记了 ，小明发现电流表A的指针偏转如图乙所示，其原因可能是 （选填“A”或“B”）。
A．电流表没调零
B．电流表正负接线柱接反了
（3）如表是小明实验中的一组数据：指出记录的数据中，明显错误的是 （填“A”或“B”或“C”）位置的数值，经检查线路连接正确，则造成错误的原因是 。
电流表的位置 A B C
电流I/A 0.5 0.5 2.5
（4）当用电流表测出A、B、C三点的电流并记录数据后，下一步应该做的是___________。
A．整理器材，结束实验 B．换不同规格的小灯泡再测几组电流值
C．分析数据，得出结论 D．换电流表的另一量程再测一组电流值
（5）实验时小明发现L1较亮，L2较暗，则通过灯L1的电流 （填“大于”或“小于”或“等于”）L2的电流。
22．某学习小组“探究凸透镜成像的规律”，进行了如下操作：
（1）安装并调节烛焰、透镜、光屏，使它们三者中心大致 。
（2）通过探究，记录并绘制了物距与像距之间的关系图象，如图甲所示，则该凸透镜的焦距是 cm。
（3）当蜡烛放在如图乙所示位置时，调节光屏，可以得到清晰的像，此像为倒立、 （选填“放大”、“缩小”或“等大”）的实像，利用该成像规律制成的光学仪器是 （选填“照相机”“投影仪”或“放大镜”）；若向左移动蜡烛，为了在光屏上得到清晰的像，光屏应向 （选填“左”或“右”）移动。
（4）若将透镜的上半部分用不透明纸板挡住，则光屏上 （选填“能”或“不能”）成完整的像。
（5）在图乙中，小明借来物理老师的眼镜，将其放在蜡烛和凸透镜之间，发现光屏上原本清晰的像变模糊了，向右移动光屏，光屏上的像又变清晰，说明该镜片是 ，物理老师是 （选填“近视”或“远视”）眼。
四、作图题（本大题共1小题）
23．如图是某油量表的部分电路，若油量表由电压表改装而成，且油量增加时电压表读数增大，请将电压表接在图丙电路中的适当位置，并标明电压表的“+”，“﹣”接线柱。
五、科普阅读题
24．阅读短文，回答问题
智能洁具
随着科技的迅猛发展，人们的生活变得越来越便利，家居的智能化水平在不断提高。我国的洁具产品不断更新，自动化、智能化、人性化产品不断出现在消费者眼前。如智能马桶、全自动洗碗机、智能浴缸等，它们都具有温水洗净、暖风烘干、杀菌等功能。
智能洁具按感应的原理分为三类：①红外线感应洁具：这种是通过红外线反射原理，当人体的手或身体的某一部分在红外线区域内，红外线发射管发出的红外线由于人体手或身体摭挡反射到红外线接收管，通过集成线路内的微电脑处理后的信号发送给脉冲电磁阀，电磁阀接受信号后按指定的指令打开阀芯来控制出水；当人体的手或身体离开红外线感应范围，电磁阀没有接受信号，电磁阀阀芯则通过内部的弹簧进行复位来控制关水。②电容感应洁具：这种产品是通过感测到人体自身所带微量电荷感应，技术水平相对较高。③微波感应洁具：这种产品是检测流水，通过物体表面的水流波形的不同做出出水指令。
某智能洁具为确保安全，插头带漏电保护装置，工作原理如图甲，连接洁具的火线与零线穿过环形铁芯，正常工作时，两线中的电流相等；若火线与零线中的电流不等，绕在铁芯上的线圈会产生电流，经放大后通过电磁铁吸起铁质开关S1切断电源。装有红外线感应装置的某智能化马桶具有自动翻盖、自动加热、活水即热、热水清洗，暖风烘干、自动冲洗等功能，设计上更为人性化，当人走近的时候，马桶会自动翻盖，当感受到压力的时候会自动加热，启动洗净功能，加热器将水快速加热至温控装置预设的温度，水泵喷水实施清洗，喷水杆采用纳米银（直径为纳米级的银单质）材料，杀菌效果好；清洗结束，暖风烘干机自动开启烘干功能，当人离开的时候，马桶会自动进行冲洗并且合盖。下表为该洁具的部分参数。
额定电压 220V 清洗喷水量 0.8L/min～1.2L/min
烘干机额定功率 180W 加热器额定功率 2100W
（1）红外线感应装置利用 原理进行工作的；暖风烘干是利用靠增大液体温度和 来加快水的汽化的；
（2）当图甲电磁铁线圈中电流从a流入b流出时，电磁铁下端是 极；漏电保护装置内的火线与零线短路时，开关S （会/不会）被吸起；
（3）该洁具正常工作，按最大喷水量用设定为38℃的温水清洗，则加热器的效率为 ；[c水 = 4.2×103 J/(kg·℃)，室温为18℃]
（4）图乙为该洁具的温控装置原理图。R1是滑动变阻器，R2是热敏电阻，其阻值随温度升高而减小。当R1两端电压U1增大到一定值时，控制电路将切断加热电路实现对水温的控制。适当 （填“增大”或“减小”）电源电压，可使控制水温的预设值升高。
六、计算题
25．如图甲所示，是小一同学设计的一款称重仪，电源电压为4.5V保持不变，，电压表量程为0~3V，滑片P只能在长为30cm的粗细均匀的电阻丝上自由滑动，不计摩擦；阻值不计的金属弹簧伸长量与挂钩受到的拉力大小的关系如图乙所示，当挂钩上未挂物体时滑片P在的最上端；小一在挂钩处挂上一个置于水平地面上的重力为20N的物块M，闭合开关S，经过测算把电压表盘改装为重力显示表盘。求：
（1）当挂钩上未挂物体时，求电路中的电流；
（2）当电压表示数为1.5V时，求电阻的功率；
（3）当M被吊离地面时，电压表的示数为3V，在电路安全情况下要使称重仪达到最大称量，若只能更换，求的最小阻值。
26．如图所示，水平地面上放置一个底面积为0.03m2薄壁圆柱形容器，容器侧面靠近底部有一控制出水的阀门K。边长为0.1m的正方体木块A体积的浸入水中，下方用细线TB系有重为3N的合金球B，B的体积是A体积的0.1倍。木块A上方的悬线TA能承受的最大拉力为5N，此时悬线TA处于松弛状态。（容器内的水足够深，不计细线的体积和质量，ρ水=1.0×103kg/m3，g取10N/kg）求：
（1）木块A受到的浮力大小；
（2）细线TB对合金球B的拉力大小；
（3）打开阀门K使水缓慢流出，当悬线TA断裂的一瞬间关闭阀门K，此时木块A排开水的体积为多少？
（4）若在悬线TA断裂的一瞬间关闭阀门K同时剪断细线TB，待木块A再次静止漂浮时，与悬线TA断裂的瞬间相比，容器底受到水的压强改变了多少？
参考答案
1．【答案】A
【详解】A．我国一枚一元硬币质量较小，它的质量约为6g，故A符合题意；
B．人感觉舒适的室温约为23℃，故B不符合题意；
C．人正常心跳一次的时间约为1s，故C不符合题意；
D．初中物理课本的长度约为28cm，故D不符合题意。
2．【答案】C
【详解】A．一切发声体都在振动，鼓面上水花四溅是因为鼓面在振动，故A不正确；
B．声音的传播需要介质，鼓声通过空气传入宾客耳朵的，故B不正确；
C．大小不同的力敲击鼓面，鼓面的振幅不同，改变了鼓声的响度，故C正确；
D．鼓声与其他乐器的结构、材料不同，故声音音色不同，故D不正确。
3．【答案】D
【详解】A．日食是由于光的直线传播形成的，故A不符合题意；
B．小孔成像是由于光的直线传播形成的，故B不符合题意；
C．水中倒影是由于光的反射形成的，故C不符合题意；
D．彩虹是色散现象，是由于光的折射形成的，故D符合题意。
4．【答案】A
【详解】A．春天，清晨河面淡淡的白雾，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象；
B．夏天，玻璃上的水很快变干，由液态变成了气态，属于汽化现象；
C．秋天，日出后薄雾渐渐消散，由液态变成了气态，属于汽化现象；
D．冬天，室外冰冻的衣服变干，由固态直接变成了气态，属于升华现象．
故选A．
5．【答案】B
【解析】取出烧杯后，烧杯里是冰水混合物，温度为零摄氏度，要让小瓶里的水结冰，小瓶里的水在达到零摄氏度后还需要继续放热，但是烧杯中的冰水混合物和小瓶中的水没有温度差，则小瓶中的水无法继续放热，所以不结冰。故选B。
6．【答案】A
【详解】A．保持安全行车距离，目的是防止前面的车刹车时，后面的车随之刹车，由于惯性后面的车仍向前运动，如果距离过近，容易撞上前面的车，故A正确；
B．轮胎上有凹凸不平的花纹是通过增大接触面的粗糙程度来增大摩擦的，故B错误；
C．汽车的重力和地面对汽车的支持力大小相等、方向相反、作用在同一物体上、作用在同一直线上，属于平衡力，故C错误；
D．汽车对地面的压力和地面对汽车的支持力，二力作用在不同的物体上，因此二力不是一对平衡力，故D错误．
7．【答案】A
【详解】A．用两个相同的电热器给质量相同的物质食用油和水加热，由图像可知，A温度升高20℃需要2min，B温度升高到20℃需要3min；加热时间越长，吸收的热量越多，故水的吸热能力强，所以B为水，A为食用油；因为加热器相同，则物质吸收的热量和加热时间成正比，所以，质量相同的食用油和水升高相同的温度需要吸收的热量关系
由Q吸=cmΔt可知，
c水∶c油=3∶2
则
故A正确；
B．由图像可知，加热2min食用油的温度升高了20℃，则食用油吸收的热量
Q油吸=c油m油Δt=2.8×103J/(kg ℃)×0.05kg×20℃=2800J
加热器在相同的时间内放出的热量相同，则吸收的热量相同，所以2~3min内，食用油吸收的热量为
故B错误；
C．相同加热器在相同时间内放出的热量相同，则加热2min时水和食用油吸收的热量相同，故C错误；
D．另一小组用同样的器材进行实验，得到的两种物质温度随时间变化图像均为图中的A所示，不同物质吸收相同的热量，升高相同的温度，根据Q=cmΔt可知，水和食用油的质量之比等于比热容之比的倒数，所以
故D错误。
故选A。
8．【答案】A
【详解】
导线和电阻丝串联连接，由于电阻丝的阻值远远大于导线的阻值，而串联电路处处电流相等，因此通过电阻丝和导线中的电流和通电时间都相等，由Q=I2Rt可知，在电流和通电时间都相同时，电阻丝产生的热量较多，导线产生的热量较少，所以电路中的电阻丝温度升高而导线温度没有明显变化，故A符合题意，BCD不符合题意。
故选A。
9．【答案】C
【详解】
选项 解释 结论
A 闭合开关时,通电螺线管旁边小磁针S极向右偏转,即小磁针的S极靠近通电螺线管的左端,根据异名磁极相互吸引可知,通电螺线管的左端为N极 错误
B 由安培定则可知,右手握住螺线管,大拇指指向N极,四指所指的方向即为电流方向,可知电流从螺线管右端流入,左端流出,则电源右端为正极,左端为负极 错误
C 发光二极管长脚为正极,则c极接b点,d极接a点 正确
D 在磁体的外部,磁感线从N极指向S极,所以通电螺线管外P点磁感线的方向是水平向左的 错误
10．【答案】A
【详解】
A．定值电阻R与未知电阻Rx串联，流过它们的电流相等，单刀双掷开关打到1时，测出R与Rx的串联电压U1，开关打到2时测出电阻Rx的电压Ux，由串联电路特点求出定值电阻R两端电压，由欧姆定律求出流过Rx的电流，则该电路能测出电阻Rx的阻值；
B．不论怎样闭合、断开各开关，都不能同时测出Rx的电压，且不同状态时，电流表的电流方向不同，所以不能用该电路测出电阻Rx的阻值；
C．闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出待测电阻阻值；
D．无论单刀双掷开关打到何处都不能测出Rx的电压与电流，故不能用该电路测出Rx的阻值。
故选A。
11．【答案】C
【详解】
A．由图知，n＝2，不计滑轮重及绳与滑轮间的摩擦，则拉力
故A错误；
B．拉力F做功
故B错误；
C．绳自由端移动的距离
故C正确；
D．拉力F的功率
故D错误。
故选C。
12．【答案】D
【详解】AB．小球在A液体中漂浮，浮力等于重力，且，小球在B液体中沉底，浮力小于重力，且，所以A、B两种液体的密度ρA>ρB，小球在A、B两种液体中所受浮力，故AB错误；
CD．A、B两种液体体积相同，ρA>ρB，根据，A液体的质量较大，小球相同，则甲容器的总质量较大，根据可知甲容器的总重力较大，所以甲、乙两个容器对桌面的压力 ，容器底面积相同，根据可知甲、乙两个容器对桌面的压强p甲>p乙。故C错误，D正确。
13．【答案】AD
【详解】
丙车上的人看到路边上的树木向北运动，说明丙车向南运动；甲车上的人看到丙车相对于甲车向北运动，说明甲车也向南运动，并且甲车的速度比丙车大；乙车上的人看到甲、丙两辆车都相对乙车向南运动，此时有两种可能：一是乙车向南运动，但比甲车和丙车的速度都小；二是乙车向北运动。综上，甲车、丙车必定向南运动，乙车可能向南运动，也可能向北运动。
故选AD。
14．【答案】BD
【详解】A．在a点速度为零，说明动能为零，c点运动员在水平方向速度不为零，所以c点动能不为零，故A错误；
B．在a点和e点都处于静止状态，说明动能都为零，因为a点高度大于e点高度，所以a点重力势能就大于e点重力势能，因此他在e点时比在a点时的机械能小，故B正确；
C．从a点向b点运动过程中，因为有摩擦力，机械能不守恒，一部分转化成内能，机械能减少，故C错误；
D．从c点下落到d点过程中，如果不计空气阻力，运动员只受重力作用，其机械能守恒，故D正确；
故选BD。
15．【答案】ABD
【详解】
由电路图知道，R0、R、L串联，电压表V1测L两端的电压，电压表V2测L与R0两端的电压之和，电流表测电路中的电流。
A．当滑片位于最左端时，变阻器R接入电路中的电阻为零，电压表V1测L两端的电压，电压表V2测L与R0两端的电压之和，即电源电压，此时电路的总电阻最小，电路中的电流最大，电压表V2示数最大，由图象知道，电路中的电流最大时，根据上方图线表示电压表V2示数与电流表A示数的关系，下方图线表示电压表V1示数与电流表A示数的关系，此时电路中的最大电流Imax=0.5A，所以电源电压U=9V，故A正确；
B．由于当滑片位于最左端时，灯泡L刚好正常发光，由图乙知道，其两端的电压UL=6V，电流是0.5A，由由知道，小灯泡L的额定功率为
故B正确；
C．当滑片位于最右端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图象知道，电路中的最小电流Imin=0.3A，电压表V2示数为4.8V，因串联电路中总电压等于各分电压之和，所以，变阻器R两端的电压
UR=U-U2=9V-4.8V=4.2V
由知道，滑动变阻器的最大值为
故C错误；
D．灯泡L刚好正常发光时，其两端的电压UL=6V，由于串联电路中总电压等于各分电压之和，所以，R0两端的电压
U0=U-UL=9V-6V=3V
由知道，灯泡L正常发光时的电阻
R0的阻值为
故D正确。
故选ABD。
16．【答案】 3.2 竖直 验证阿基米德原理
【详解】
[1]由图像可知弹簧测力计分度值为0.2N，因此示数为3.2N。
[2] 弹簧测力计在测量前应按竖直方向进行调零。
[3]许多实验当中都需要用到弹簧测力计，例如测量滑动摩擦力大小影响因素的实验，验证阿基米德原理实验等。
17．【答案】电源；机械能转化为电能
【详解】让导体在磁场中做切割磁感线运动，导体产生电流通过电流表，也就是说导体棒对外供电为电源．运动过程中，机械能转化为对外供电的电能．
18．【答案】（1）B；A；（2）13；（3）98；不变；（4）提高水的初温（或适当减少水的质量）
【详解】（1）由于水沸腾前，杯中水上部温度较低，气泡上升过程遇冷，水蒸气液化成小水珠，气泡会变小甚至消失；沸腾时水中气泡上升过程中会不断有新气泡进入，形成更大的气泡，气泡会变大；
（2）水沸腾时温度不变，由数据可知水10min开始沸腾，保持98℃不变，但13min记录的温度为95℃，所以这一数据错误；
（3）水沸腾时温度不变，数据可知，水的温度到达98℃后不再变化，所以此时水沸腾的温度为98℃；
（4）要缩短将水加热至沸腾的时间，我们可以提高水的初温，或适当减少水的质量。
19．【答案】（1）左；（2）117；30；；（3）偏小
【详解】（1）天平的指针静止在分度盘中央刻度线的右侧，表明右侧要重一些，则应将横梁上的平衡螺母向左调节。
（2）如图甲所示，天平标尺的分度值为0.2g，游码的读数为2g，故将烧杯中的部分盐水倒入量筒后烧杯和盐水的总质量为，乙图中量筒的分度值为2mL，倒出盐水的体积为，盐水的密度为
（3）用这种方法在测体积时由于液体粘杯，部分液体没有倒入烧杯中，导致测得的质量偏小，根据密度的公式，测出来的密度与小明测出来的盐水密度比较偏小。
20．【答案】甲、乙；乙、丙；二力平衡；1.0；鞋底的花纹(答案不唯一)；C；该同学的设计方案没有控制压力一定，所得结论是错误的
【详解】本题主要考查的知识点是探究滑动摩擦力的影响因素。(1)探究滑动摩擦力的大小和接触面所受压力的关系时，要保持接触面的粗糙程度一定，改变压力大小，所以选择甲、乙两图进行实验；若探究滑动摩擦力和接触面的粗糙程度的关系， 要保持压力相等，改变接触面的粗糙程度，选择乙、丙两图进行实验。(2)实验中，小明用弹簧测力计水平拉动木块，使它沿水平长木板做匀速直线运动，此时弹簧测力计对木块的拉力与木块受到的滑动摩擦力大小相等，利用了二力平衡的知识。(3)根据弹簧测力计指针的位置和分度值可知，弹簧测力计示数为1.0 N。(4)通过增大接触面的粗糙程度增大摩擦力的实例有，轮胎上的花纹、鞋底的花纹等。(5)在探究滑动摩擦力的影响因素时，木块和弹簧测力计连接，将弹簧测力计固定，拉动木块下面的长木板时，木块与桌面保持相对静止，此时木块受到平衡力，拉动长木板时不必做匀速直线运动，且测力计指针较稳定，容易读数，AB正确；由于木块受到平衡力，故木块受到的拉力等于滑动摩擦力，故C符合题意。(6)要验证滑动摩擦力的大小是否与接触面积有关，应改变接触面积，同时控制压力和接触面积的粗糙程度不变；而该同学将木块竖直切掉一块进行实验，改变了接触面积，但也改变了压力的大小，这样的做法是错误的，所以得到的结论也是错误的。
21．【答案】（1）调零　（2）断开开关；B　（3）C；读数时，看错量程　（4）B　（5）等于
【详解】（1）对于指针式电流表，如果电流表的指针在未通电时未指在零刻度线上，可以使用小螺丝刀旋转调零旋钮（零位调整旋钮），使指针指在零刻度上。操作时要小心，避免用力过猛造成电流表损坏或产生误差，并且电流表不可以带电调零，调零操作应在电流表未接入电路通电之前进行。
（2）为了保护电路，在连接电路时需要断开开关，若在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，说明在连接电路时，他忘了断开开关了；电流表有电流时如图乙所示，即电流表的指针偏转到没有刻度的一侧，说明电流表的正负接线柱接反了。
（3）因串联电路电流处处相等，而C处的2.5A明显与其它两个数据不等，所以2.5A是错误的数据；正确的应该是0.5A，错误的数据扩大了5倍，造成错误的原因是连接的是电流表的小量程却按大量程读数了。
（4）为了得到串联电路电路的普遍规律，应换用不同规格的灯泡进行多次测量，故B正确，ACD错误。
（5）因为两灯泡串联，通过灯L1的电流等于L2的电流。
22．【答案】（1）同一高度；（2）10；（3）放大；投影仪；左；（4）能；（5）凹透镜；近视
【详解】（1）为了使像能成在光屏的中心，必须使烛焰、凸透镜和光屏三者的中心放在同一高度上。
（2）分析甲图，结合凸透镜的成像规律可得，凸透镜的焦距为
（3）当蜡烛放在如图乙所示位置时，物距为15cm，介于一倍焦距与二倍焦距之间，由凸透镜成像规律知，调节光屏，可以得到倒立、放大的实像，像距大于二倍焦距，其主要应用为投影仪。
向左移动蜡烛，物距增大，由凸透镜成像规律知，当物距等于二倍焦距时，像距等于二倍焦距；当物距大于二倍焦距时，像距介于一倍焦距与二倍焦距之间，故应该向左移动光屏才能得到清晰的像。
（4）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的上半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过下半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整。但由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，变暗了。
（5）将老师的眼镜放在凸透镜和蜡烛之间，发现光屏上的像由清晰变模糊，向右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片对光线起了发散作用，则为凹透镜。近视眼是远处物体的像不能呈现在视网膜上，而是呈现在视网膜的前方，因此需佩戴凹透镜才能看清远处的物体。
23．【答案】
【详解】由图可知，R1、R2串联；当油量增加，浮标上升，在杠杆作用下，滑片下移，R2连入电路的电阻变小，由串联分压原理可知，R2分得电压变小，根据串联电路电压的规律，则R1分得电压变大，所以电压表应与R1并联，注意电流从电压表的正接线柱流入、负接线柱流出，电压表的连接如图所示：
24．【答案】红外线反射；水面上方的空气流动速度；N；不会；80%；减小
【详解】（1）[1]红外线的主要应用有：红外线照相、红外线夜视仪、红外线加热、红外线遥控等，根据题意，红外线感应装置是通过红外线反射原理进行工作的。
[2]影响蒸发快慢的因素有：液体的温度、液体的表面积、液体上方的空气流动速度。暖风烘干，吹热风，使水的温度升高，水面上方的空气流动速度增大，从而加快了水的蒸发，很快变干。
（2）[3]当图甲电磁铁线圈中电流从a流向b时，根据安培定则，螺线管下端为N极。
[4]漏电保护装置是在火线和零线中电流不等的情况下工作的，短路时虽然电流很大，但是火线和零线的电流相等，不会工作，则开关S不会被吸起。
（3）[5]由密度公式可得，每分钟喷出水的质量
m=ρV=1.0×103kg/m3×1.2×10-3m3=1.2kg
水吸收的热量
Q吸= c水mΔt= = 4.2×103 J/(kg·℃)×1.2kg×(38℃-18℃)=1.008×105J
消耗的电能为
W=Pt=2100W×60s=1.26×105J
加热效率
（4）[6]当设定的温度升高时，则热敏电阻的阻值减小，要保持电阻R1的电压不变，则必须保持电路中的电流不变，因而必须减小电源电压。
25．【答案】（1）0.15A；（2）0.15W；（3）45Ω
【详解】
解：（1）由电路图可知，两电阻串联，电压表测R2滑片上部分两端的电压，电源电压保持不变，当挂钩上未挂物体时，滑片P在R2的最上端，滑动变阻器接入电路中的电阻为0，电路中只有R1工作，此时电路中的电流为
（2）当电压表示数为1.5V时，滑动变阻器两端的电压U2=1.5V，由串联电路电压规律可知，电阻R1两端的电压
U1=U-U2=4.5V-1.5V=3V
R1通过的电流
由串联电路中的电流处处相等得，R2通过的电流
IR2=IR1=0.1A
则电阻R2的功率
PR2=U2IR2=1.5V×0.1A=0.15W
（3）当M被吊离地面时，对金属弹簧的拉力为20N，由图乙可知弹簧伸长20cm，此时电压表的示数为3V，则R1两端的电压为1.5V，R2两端的电压是R1两端的电压的两倍，由串联分压，分得的电压与电阻成正比可知，R2的电阻
R2=2R1=2×30Ω=60Ω
由R2接入电路中的电阻与长度成正比可知，当R2全部接入电路中时的电阻为
当R2全部接入电路中，且电压表示数为3V时，称重仪达到最大称量。由串联分压，分得的电压与电阻成正比可知，此时R1接入电路中的最小阻值为
答：（1）当挂钩上未挂物体时，求电路中的电流为0.15A；
（2）当电压表示数为1.5V时，电阻R2的功率为0.15W；
（3）R1的最小阻值为45Ω。
26．【答案】（1）9N（2）（3）（4）
【详解】
解：（1）由题意知A物体的体积为
此时A物体浸没在水中的体积为
根据阿基米德原理可知此时物体A受到浮力为
（2）物体B的重力为，B物体的体积为A物体体积的0.1倍
由于物体B完全浸没在水中故
根据阿基米德原理可得B物体在水中受到的浮力为
对物体B进行受力分析，受到一个向上TB对合金球B的拉力，一个自身的重力3N，还有一个向上的浮力1N，在这3个力的作用下物体B处于平衡，故有以下关系
所以
（3）由于B受到一个向上TB的拉力，所以B对A也有一个向下大小为TB的拉力2N。对A进行分析，A受到一个向上大小为9N的浮力，受到一个自身的重力GA，还受到一个向下的大小为2N的拉力，此时A处于平衡状态，故有关系式
所以，当悬线TA断裂的一瞬间时，对A进行分析，此时A受到自身重力7N，受到B对A的拉力2N，受到向上的拉力TA（由题意知绳子断掉时，TA为5N），受到向上浮力，故有如下关系式
故此时
根据阿基米德原理
故
（4）若悬线TA断裂的一瞬间关闭阀门K同时剪断细线TB，对A进行分析，此时A受到竖直向下重力7N，竖直向上浮力7N，故根据阿基米德原理有下式
则
由于容器底面积，根据液面高度变化量
故
所以压强的变化量为
答：（1）木块A受到的浮力大小为9N；
（2）细线TB对合金球B的拉力大小为；
（3）打开阀门K使水缓慢流出，当悬线TA断裂的一瞬间关闭阀门K，此时木块A排开水的体积为；
（4）容器底受到水的压强改变了。
第 page number 页，共 number of pages 页

展开更多......

收起↑
