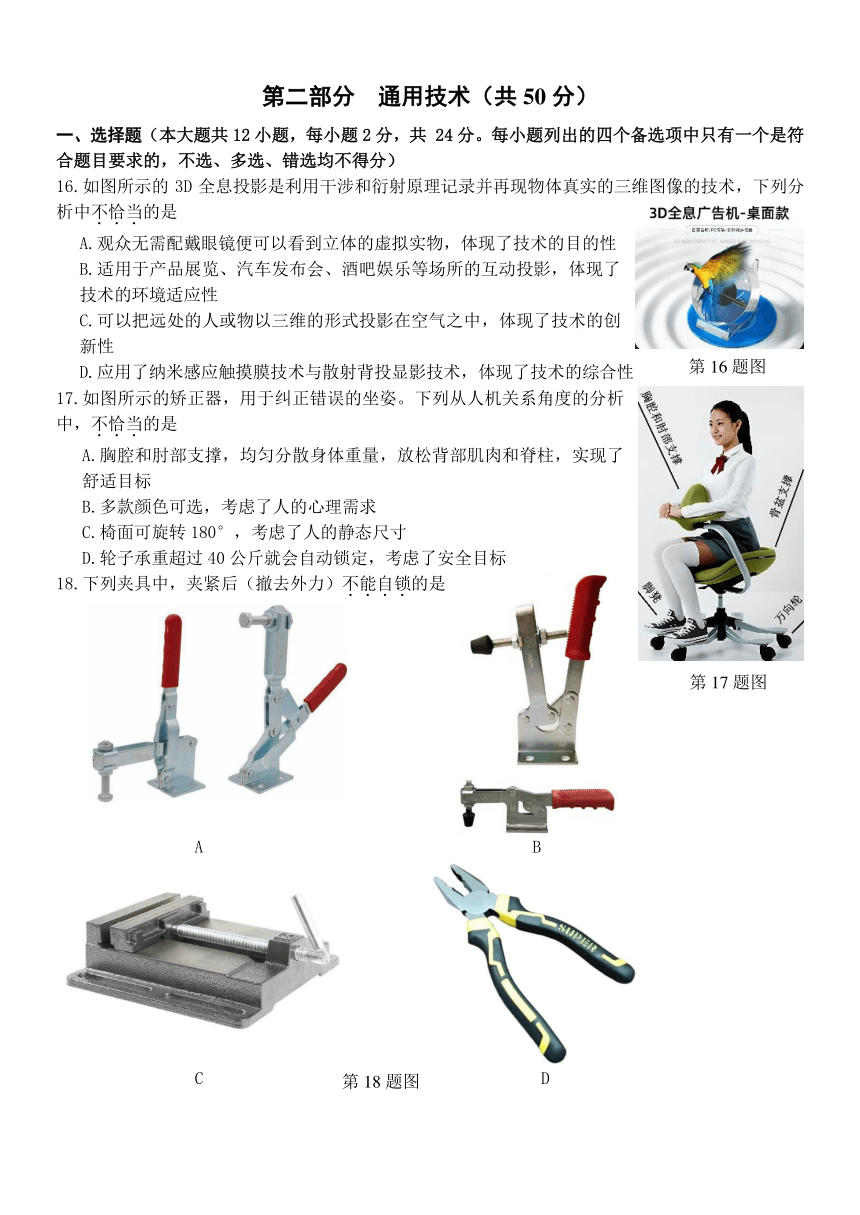

第二部分 通用技术（共 50 分）
一、选择题（本大题共 12小题，每小题 2分，共 24分。每小题列出的四个备选项中只有一个是符
合题目要求的，不选、多选、错选均不得分）
16.如图所示的 3D 全息投影是利用干涉和衍射原理记录并再现物体真实的三维图像的技术，下列分
析中不．恰．当．的是
A.观众无需配戴眼镜便可以看到立体的虚拟实物，体现了技术的目的性
B.适用于产品展览、汽车发布会、酒吧娱乐等场所的互动投影，体现了
技术的环境适应性
C.可以把远处的人或物以三维的形式投影在空气之中，体现了技术的创
新性
D.应用了纳米感应触摸膜技术与散射背投显影技术，体现了技术的综合性 第 16 题图
17.如图所示的矫正器，用于纠正错误的坐姿。下列从人机关系角度的分析
中，不．恰．当．的是
A.胸腔和肘部支撑，均匀分散身体重量，放松背部肌肉和脊柱，实现了
舒适目标
B.多款颜色可选，考虑了人的心理需求
C.椅面可旋转 180°，考虑了人的静态尺寸
D.轮子承重超过 40公斤就会自动锁定，考虑了安全目标
18.下列夹具中，夹紧后（撤去外力）不．能．自．锁．的是
第 17 题图
A B
C 第 1 8 题 图 D
{#{QQABZYSQggigAgBAABgCAQFICkAQkAAAASoGgFAQIAAAQBFABAA=}#}

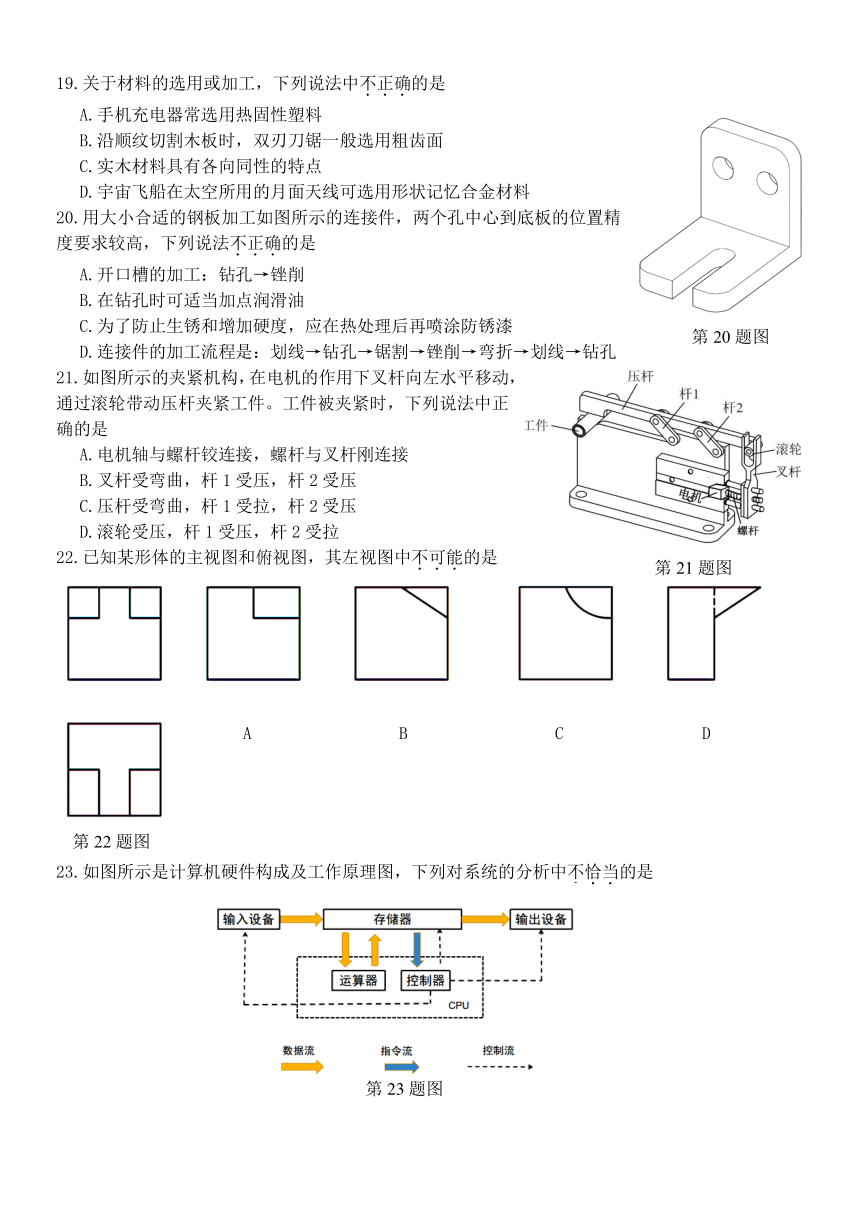

19.关于材料的选用或加工，下列说法中不．正．确．的是
A.手机充电器常选用热固性塑料
B.沿顺纹切割木板时，双刃刀锯一般选用粗齿面
C.实木材料具有各向同性的特点
D.宇宙飞船在太空所用的月面天线可选用形状记忆合金材料
20.用大小合适的钢板加工如图所示的连接件，两个孔中心到底板的位置精
度要求较高，下列说法不．正．确．的是
A.开口槽的加工：钻孔→锉削
B.在钻孔时可适当加点润滑油
C.为了防止生锈和增加硬度，应在热处理后再喷涂防锈漆
第 20 题图
D.连接件的加工流程是：划线→钻孔→锯割→锉削→弯折→划线→钻孔
21.如图所示的夹紧机构，在电机的作用下叉杆向左水平移动，
通过滚轮带动压杆夹紧工件。工件被夹紧时，下列说法中正
确的是
A.电机轴与螺杆铰连接，螺杆与叉杆刚连接
B.叉杆受弯曲，杆 1受压，杆 2受压
C.压杆受弯曲，杆 1受拉，杆 2受压
D.滚轮受压，杆 1受压，杆 2 受拉
22.已知某形体的主视图和俯视图，其左视图中不．可．能．的是 第 21 题图
A B C D
第 22 题图

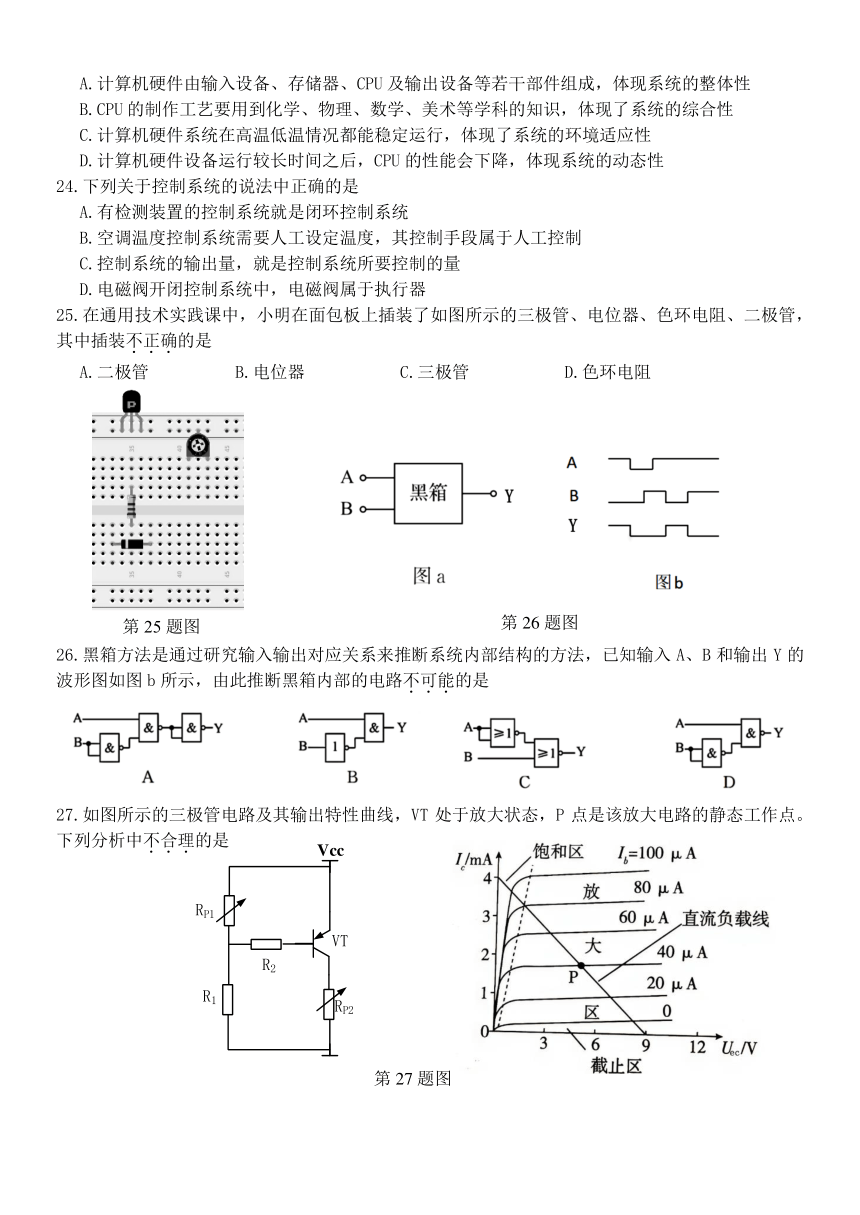

23.如图所示是计算机硬件构成及工作原理图，下列对系统的分析中不．恰．当．的是
第 23 题图
A.计算机硬件由输入设备、存储器、CPU及输出设备等若干部件组成，体现系统的整体性
B.CPU的制作工艺要用到化学、物理、数学、美术等学科的知识，体现了系统的综合性
C.计算机硬件系统在高温低温情况都能稳定运行，体现了系统的环境适应性
D.计算机硬件设备运行较长时间之后，CPU 的性能会下降，体现系统的动态性
24.下列关于控制系统的说法中正确的是
A.有检测装置的控制系统就是闭环控制系统
B.空调温度控制系统需要人工设定温度，其控制手段属于人工控制
C.控制系统的输出量，就是控制系统所要控制的量
D.电磁阀开闭控制系统中，电磁阀属于执行器
25.在通用技术实践课中，小明在面包板上插装了如图所示的三极管、电位器、色环电阻、二极管，
其中插装不．正．确．的是
A.二极管 B.电位器 C.三极管 D.色环电阻
第 25 题图 第 26 题图
26.黑箱方法是通过研究输入输出对应关系来推断系统内部结构的方法，已知输入 A、B 和输出 Y 的
波形图如图 b所示，由此推断黑箱内部的电路不．可．能．的是
27.如图所示的三极管电路及其输出特性曲线，VT 处于放大状态，P 点是该放大电路的静态工作点。
下列分析中不．合．理．的是 Vcc
RP1
VT
R
2
R1 RP2
第 27 题图
A.Vcc为 9V,RP2的阻值约为 2.25kΩ
B.VT的基极电流为 40μA
C.仅增大 RP2阻值，点 P向右移动
D.仅增大 RP1阻值，点 P沿直流负载线上移
二、非选择题（本大题共 3 小题，第 28 小题 8 分，第 29 小题 10 分，第 30 小题 8 分，共 26
分。各小题中的“ ▲ ”处填写合适选项的字母编号）
28.如图 a所示是小明在淘宝买的一款实木简易衣柜。请完成以下任务：
第 28题图 a 第 28 题图 b
（1）该衣柜结构简单，方便组装，主要考虑了 ▲ 的因素（单选）；
A.人 B.物 C.坏境
（2）衣柜可拆卸，节省运输空间，这符合了设计的 ▲ 原则（单选）；
A.高效 B.经济 C.技术规范 D.可持续发展
（3）组装衣柜时，可选用的标准件是 ▲ （多选）；
A B C D
（4）小明组装完成后，用重量为 19KG的桶装水做了如图 b所示的技术试验，该试验方法属于 ▲ （单
选）。
A.优选试验法 B.模拟试验法 C.虚拟试验法 D.强化试验法
29.文艺演出彩排时，小明发现报告厅的舞台灯（如图 a所示）底座损坏，不能转动。因此他想利用
所学知识设计一个能让舞台灯水平转动的装置。舞台灯支架如图 b所示，底座连接孔的直径为 8mm。
设计要求如下：
A.装置安装在天花板上，与墙面采用如图 c 所示的塑料膨胀螺栓连接，其中自攻螺钉的型号为 M5，
尾部直径为 10mm；
B.能实现舞台灯在水平方向上的调整；
C.该装置能使得舞台灯保持在所调整的位置；
D.采用小型电机驱动，通过电机的正反转实现功能；
E.装置运行平稳可靠，具有一定的强度，材料自选。
侧孔
支架 底座连接孔
第 29题图 a 第 29题图 b 第 29题图 c
请根据设计要求，完成以下任务：
（1）小明在设计该连接件时，不．属．于．设计需要考虑的因素是 ▲ （多选）；
A.制作成本 B.小明的设计能力 C.灯的亮度 D.侧孔的直径
（2）请在头脑中构思符合设计要求的多个方案，并画出其中最优方案的设计草图（电机可用方框表
示，对称装置只需绘制一侧），简要说明方案的工作过程；
（3）在设计草图上标注主要尺寸。
30.如图 a所示是小明设计的夜间防盗报警电路，用干簧管检测门的开闭，当夜晚房门被打开时，蜂
鸣器报警，其中 S1为手动开关。请根据描述和电路图完成以下任务：
第 30 题图 a
（1）以下电子元器件需要用到且图与名称相符的是 ▲ （多选）；
A.电解电容 B.干簧管 C.三极管 D.电位器
（2）此电路中 C点与 A、B两点的逻辑关系是 ▲ （单选）；
A.与 B.或 C.与非 D.或非
（3）手动开关 S1闭合时的作用是 ▲ （单选）；
A.使蜂鸣器立即报警 B.使三极管 V3基极保持低电平
C.使蜂鸣器在门关闭后继续报警 D.使蜂鸣器停止报警
（4）学习了集成门电路的相关知识，小明想利用一片四 2输入与非门实现图 a虚线框中的电路功能，
请帮助小明补全图 b虚线框中的电路。
第 30题图 b
通用技术参考答案
一、选择题（本大题共 12小题，每小题 2分，共 24分）
题号 16 17 18 19 20 21 22 23 24 25 26 27
答案 B C D C A C D B C C D C
二、非选择题（本大题共 3小题，第 28小题 8分，第 29小题 10分，第 30小题 8分，共 26分）
28.（1）A（2分） （2）B（2分） （3）AC（2 分） （4）D（2分）
29.（1）CD（2分）（2）（3） 参考答案：
草图评分标准：
2× 6
①与天花板连接可靠，有连接孔（2分）
②能实现舞台灯在水平角度方向上的调整（2分）
③该装置能使得舞台灯保持在所调整的位置（2分）
尺寸评分标准：
与底座连接孔 8mm相关的尺寸（1 分）
蜗轮
与自攻螺钉相关的尺寸（1 分）
蜗杆
注：多选题选项完全正确得 2分，错选、漏选、多选均不得分。
30.（1）BD（2分）（2）B （2分）（3）C（2分）
注：多选题选项完全正确得 2分，错选、漏选、多选均不得分。
（4）（2分）7脚和 14脚全部连对给 1分，2、6、10 脚全部连对给 1分。
