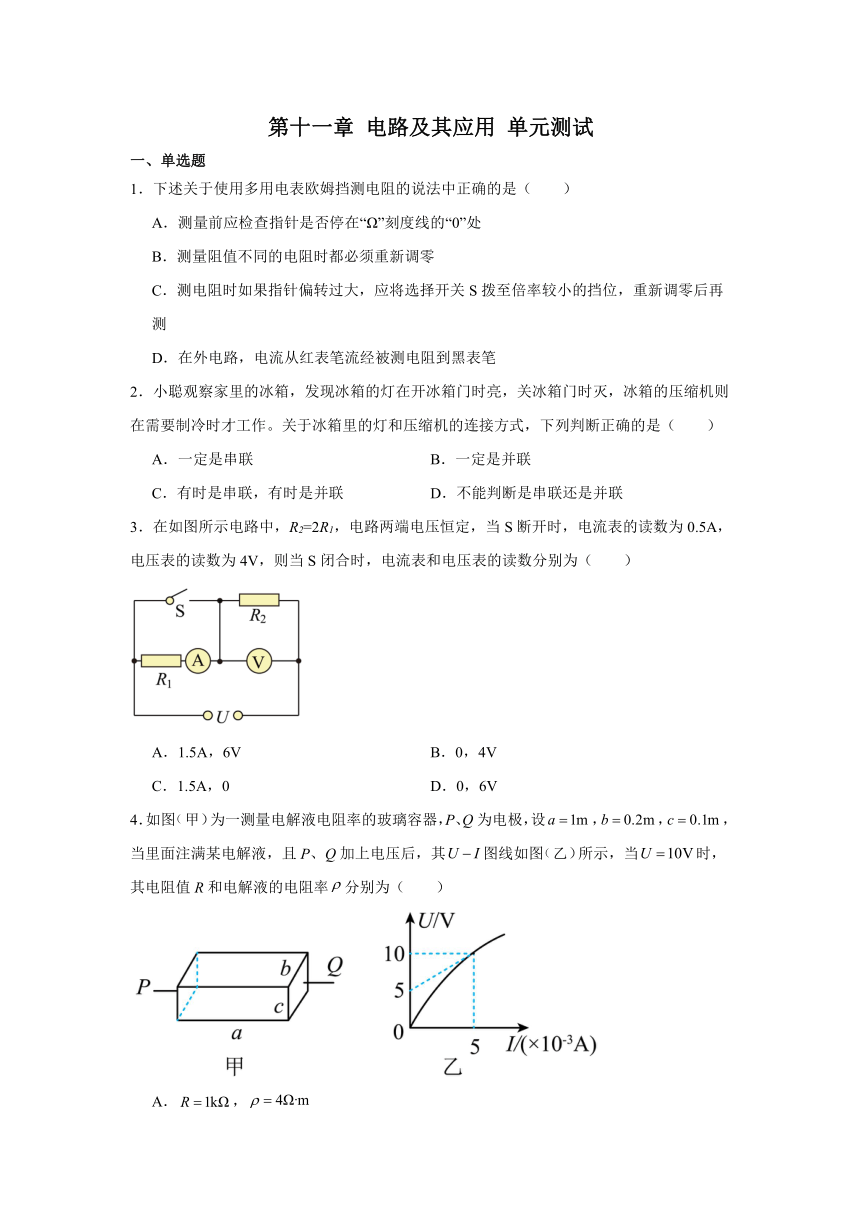

第十一章 电路及其应用 单元测试
一、单选题
1．下述关于使用多用电表欧姆挡测电阻的说法中正确的是（　　）
A．测量前应检查指针是否停在“Ω”刻度线的“0”处
B．测量阻值不同的电阻时都必须重新调零
C．测电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后再测
D．在外电路，电流从红表笔流经被测电阻到黑表笔
2．小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭，冰箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（　　）
A．一定是串联 B．一定是并联
C．有时是串联，有时是并联 D．不能判断是串联还是并联
3．在如图所示电路中，R2=2R1，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为（　　）
A．1.5A，6V B．0，4V
C．1.5A，0 D．0，6V
4．如图甲为一测量电解液电阻率的玻璃容器，P、Q为电极，设，，，当里面注满某电解液，且P、Q加上电压后，其图线如图乙所示，当时，其电阻值R和电解液的电阻率分别为（　　）
A．，
B．，
C．，
D．，
5．用完全相同的电阻组成甲、乙两个电路，电阻阻值R不随电压变化，R的额定电压为，额定电流为。现将甲、乙两个电路分别接入各自能承受的最大电压，则（　　）
A．甲电路的电压较大
B．乙电路的电压较大
C．乙电路的电阻较大
D．无法确定
6．两电阻R1、R2的电流I和电压U的关系如图所示，以下正确的是（　　）
A．R1＞R2
B．R1=R2
C．R1和R2并联后的总电阻的I-U图线应在区域Ⅰ
D．R1和R2串联后的总电阻的I-U图线应在区域Ⅱ

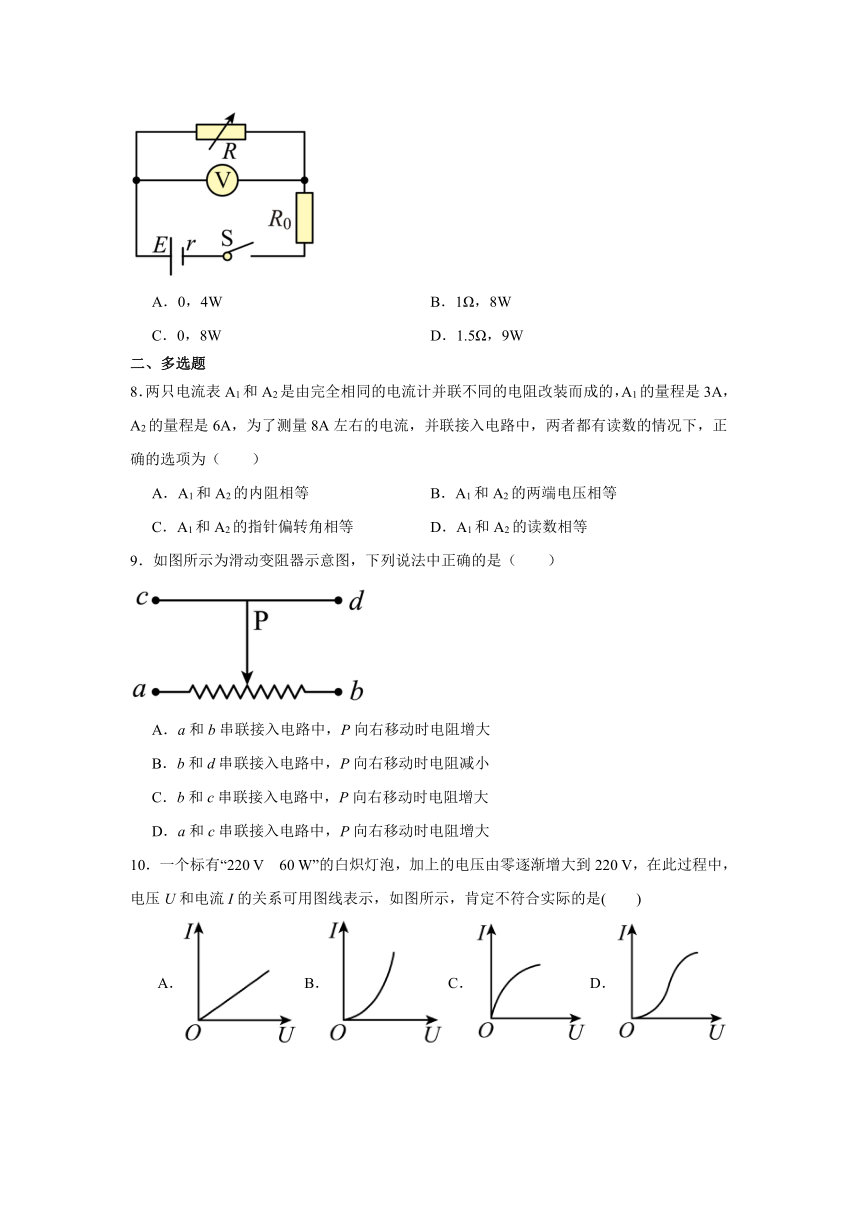

7．如图所示，已知电源电动势为6V，内阻为1Ω，保护电阻R0=0.5Ω，则当保护电阻R0消耗的电功率最大时，电阻箱R的读数和电阻R0消耗的电功率的最大值分别为（　　）
A．0，4W B．1Ω，8W
C．0，8W D．1.5Ω，9W
二、多选题
8．两只电流表A1和A2是由完全相同的电流计并联不同的电阻改装而成的，A1的量程是3A，A2的量程是6A，为了测量8A左右的电流，并联接入电路中，两者都有读数的情况下，正确的选项为（　　）
A．A1和A2的内阻相等 B．A1和A2的两端电压相等
C．A1和A2的指针偏转角相等 D．A1和A2的读数相等
9．如图所示为滑动变阻器示意图，下列说法中正确的是（　　）
A．a和b串联接入电路中，P向右移动时电阻增大
B．b和d串联接入电路中，P向右移动时电阻减小
C．b和c串联接入电路中，P向右移动时电阻增大
D．a和c串联接入电路中，P向右移动时电阻增大
10．一个标有“220 V　60 W”的白炽灯泡，加上的电压由零逐渐增大到220 V，在此过程中，电压U和电流I的关系可用图线表示，如图所示，肯定不符合实际的是(　　)
A．B．C．D．

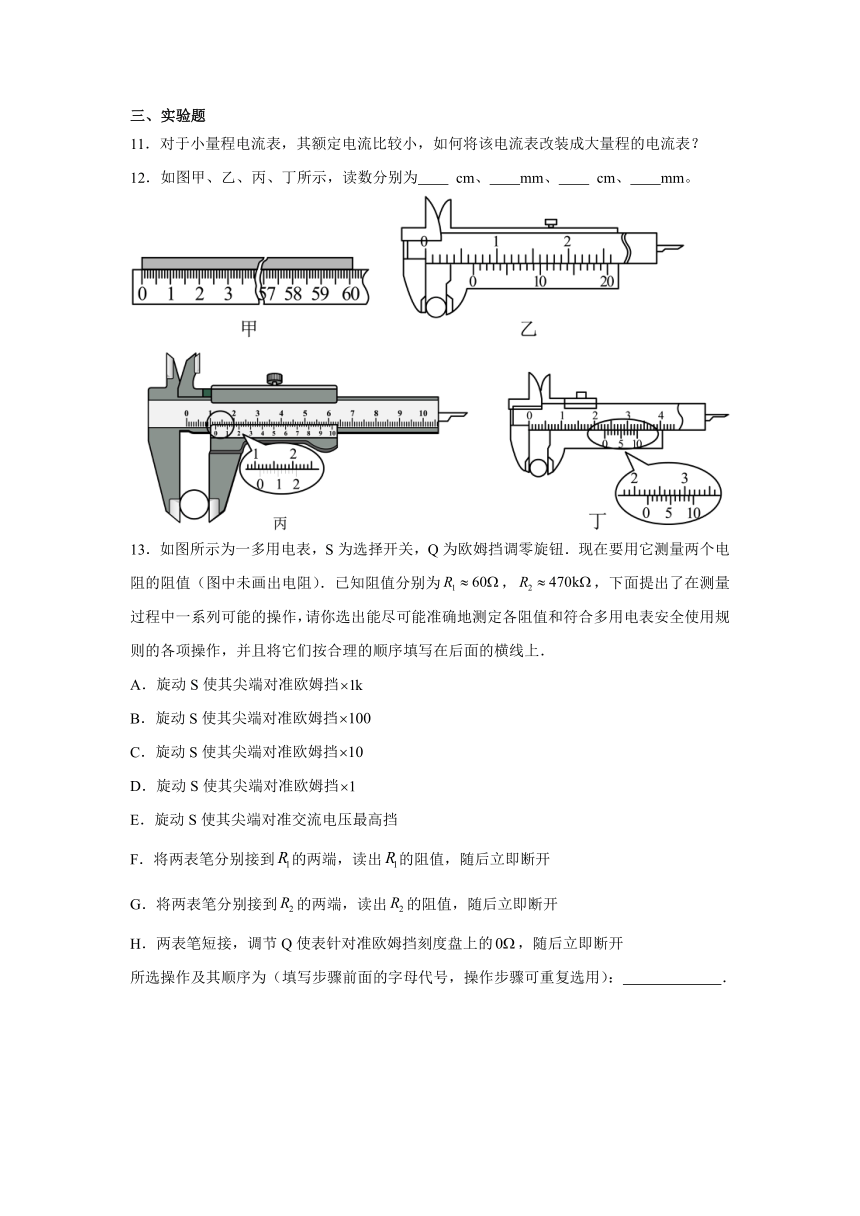

三、实验题
11．对于小量程电流表，其额定电流比较小，如何将该电流表改装成大量程的电流表？
12．如图甲、乙、丙、丁所示，读数分别为 cm、 mm、 cm、 mm。
13．如图所示为一多用电表，S为选择开关，Q为欧姆挡调零旋钮．现在要用它测量两个电阻的阻值（图中未画出电阻）．已知阻值分别为，，下面提出了在测量过程中一系列可能的操作，请你选出能尽可能准确地测定各阻值和符合多用电表安全使用规则的各项操作，并且将它们按合理的顺序填写在后面的横线上．
A．旋动S使其尖端对准欧姆挡
B．旋动S使其尖端对准欧姆挡
C．旋动S使其尖端对准欧姆挡
D．旋动S使其尖端对准欧姆挡
E．旋动S使其尖端对准交流电压最高挡
F．将两表笔分别接到的两端，读出的阻值，随后立即断开
G．将两表笔分别接到的两端，读出的阻值，随后立即断开
H．两表笔短接，调节Q使表针对准欧姆挡刻度盘上的，随后立即断开
所选操作及其顺序为（填写步骤前面的字母代号，操作步骤可重复选用）： ．
14．测定一个额定电压UL=2.5V，额定电流约为0.3~0.4A的小灯泡L在正常工作时的阻值。供选择的器材有：
A．电流表A1（量程0.6A，内阻r1约为0.5Ω）
B．电流表A2（量程30mA，内阻r2=30Ω）
C．电流表A3（量程60mA，内阻r3约为20Ω）
D．电压表V（量程15V，内阻r4约为15kΩ）
E.定值电阻R0=70Ω
F.滑动变阻器R1：0~5Ω，额定电流1A
G.滑动变阻器R2：0~1kΩ，额定电流0.2A
H.电源E：电动势为4.5V，内阻不计
I.开关S及导线若干
(1)测量时要求电表示数超过其量程的一半，需选用的实验器材是 和H、I（选填器材前对应的字母序号）。
(2)请在虚线框内画出合适的电路图（图中需标明所选器材的符号）。
( )
(3)为保证小灯泡L正常工作，测量时要让其中哪一个电表的示数调到多少？ 。
(4)测得小灯泡L在正常工作时的阻值RL= （用实际所测物理量表示），并说明公式中各符号（题中已知的除外）的物理意义 。
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 C B D D A C C BC BD ABD
1．C
【详解】A．测量前应检查指针是否停在“A”刻度线的“0”处，即电阻的无穷大处，选项A错误；
B．欧姆表换挡时必须重新调零，同一挡时测不同电阻不需要重新调零，选项B错误；
C．测电阻时如果指针偏转过大，所测电阻较小，应将选择开关S拨至倍率较小的挡位，重新调零后再测，选项C正确；
D．测电阻时，电流从红表笔流入多用表，从黑表笔流出，在外电路，经被测电阻回到红表笔，选项D错误。
故选C。
2．B
【详解】由于冰箱里照明用的灯和冰箱的压缩机互相不影响，所以它们之间是并联的关系，B正确。
故选B。
3．D
【详解】当S断开时，R1和R2串联，则有
解得
U=6V
当S闭合时，R1和电流表被短路，则电流表读数为0，电压表读数为6V。
故选D。
4．D
【详解】由图乙可得：当时，电解液的电阻
由图甲可知电解液长为
横截面积为
结合电阻定律
解得
故D正确，ABC错误。
故选D。
5．A
【详解】AB．完全相同的电阻，R的额定电压为，则甲电路的电压为，乙电路的电压为，甲电路的电压较大， B错误A正确；
CD．甲电路串联，甲电路的总电阻
乙电路并联，乙电路的总电阻
所以甲电路的电阻较大，CD错误。
故选A。
6．C
【详解】AB．在I-U图线中斜率的倒数表示电阻，由图线可知R1C．R1和R2并联后的总电阻比任何一个分电阻都小，斜率更大，则总电阻的I-U图线应在区域I，C正确。
D．R1和R2串联后的总电阻比任何一个分电阻都大，斜率更小，则总电阻的I-U图线应在区域Ⅲ，D错误；
故选C。
7．C
【详解】保护电阻R0消耗的功率为
因R0和r是定值，而R阻值可调，所以R读数最小时，P0最大，即R读数为0时，
故选C。
8．BC
【详解】A．表头相同，但改装的量程不同，所以需要并联的电阻值是不同的，故A1和A2的内阻不相等。故A错误；
B．两只电流表并联接入电路，故两端电压相等。故B正确；
C．两表电压相同，且表头相同，故其指针偏转角相等。故C正确；
D．虽然两表指针偏转角相等，但其量程不同，故两表读数不同。故D错误。
故选BC。
9．BD
【详解】A．a和b连入电路时，当滑片P向右滑动时，不会改变电阻丝长度，电阻不变，故A错误；
B．b和d连入电路时，连入路中的电阻丝是Pb部分。当滑片P向右滑动时，Pb电阻丝长度减小，电阻减小，故B正确；
C．b和c连入电路时，连入路中的电阻丝是Pb部分。当滑片P向右滑动时，Pb电阻丝长度减小，电阻减小，故C错误；
D．a和c连入电路时，连入电路中的电阻丝是aP部分，当滑片P向右滑动时，aP电阻丝长度变长，电阻变大，故D正确。
故选BD。
10．ABD
【详解】灯泡内阻随温度的升高而增大，而在图像中斜率越小，则电阻越大。
故选ABD。
11．需将表头并联一个阻值较小的分流电阻，改装成大量程的电流表
【详解】略
12． 60.10 6.55 1.114 22.7
【详解】[1]图甲：用毫米刻度尺测量时，读数应读到毫米的下一位，即长度测量值为60.10 cm；
[2]图乙：游标卡尺为二十分度的，精确度为0.05 mm，主尺读数为6 mm，游标尺读数为11×0.05 mm=0.55 mm，所以读数为6.55 mm；
[3]图丙：五十分度游标卡尺的精度为0.02 mm，主尺读数为11 mm，游标尺读数为7×0.02 mm=0.14 mm，游标卡尺的读数为11.14 mm=1.114 cm；
[4]图丁：该游标卡尺为十分度的，根据读数规则，读数为22mm+0.1mm×7=22.7 mm。
13．AHGDHFE（或DHFAHGE）
【详解】用多用电表测量电阻时，倍率挡的选择以指针指在中央附近时读数较准确，由表盘中值示数约为150可知，测的电阻时，只能选“”挡；测时，应选择“”挡，并且在每次选定倍率后，都必须将两表笔短接，进行欧姆调零，所以题目中所给操作H需重复选用。
在测量过程中对与测量的先后没有什么限制，但测量完毕后，功能选择开关必须旋离电阻挡，拨至交流电压最高挡或“OFF”位置。
所以合理的操作顺序为：AHGDHFE或DHFAHGE。
14． ABEF 电流表A2的示数为25mA I1为电流表A1的示数，I2为电流表A2的示数且为25mA
【详解】(1)[1]测量时要求电表示数超过其量程的一半，额定电压UL=2.5V，则电压表量程太大不能选，可考虑电流表A2与定值电阻R0串联改装成一个电压表，即
改装电压表的量程为；电流表A1可用于测电流；根据欧姆定律估算小灯泡L在正常工作时的阻值为6~8Ω，滑动变阻器R2阻值太大，不适合做限流电阻，滑动变阻器R1小于灯泡正常工作时电阻，宜采用分压电路，所以选择阻值较小，额定电流较大的以分压方式接入电路，采用外接法可以消除系统误差。
故选ABEF。
(2)[2]根据上述分析画出电路图：
。
(3)[3]小灯泡的额定电压为，则
解得
所以调节R1将电流表A2的示数调到25mA。
(4)[4]根据欧姆定律
[5]式中I1为电流表A1的示数，I2为电流表A2的示数且为25mA。
