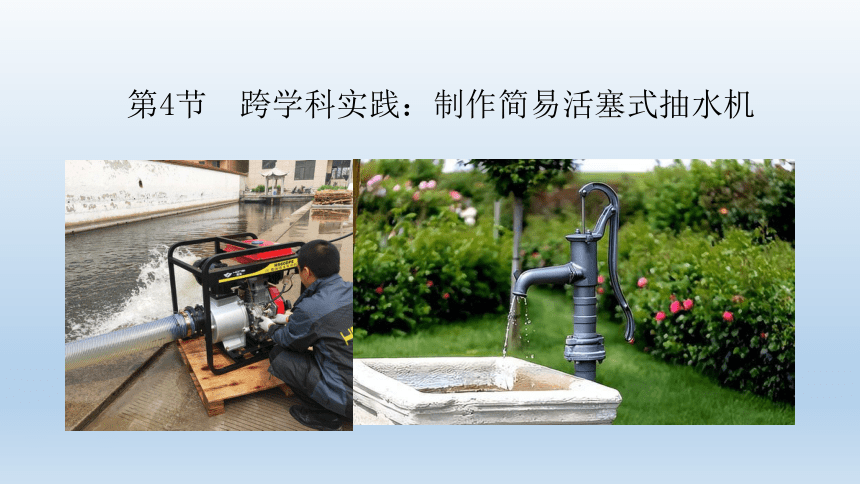

第4节 跨学科实践：制作简易活塞式抽水机
项目提出
我们自己动手制作一台简易活塞式抽水机。

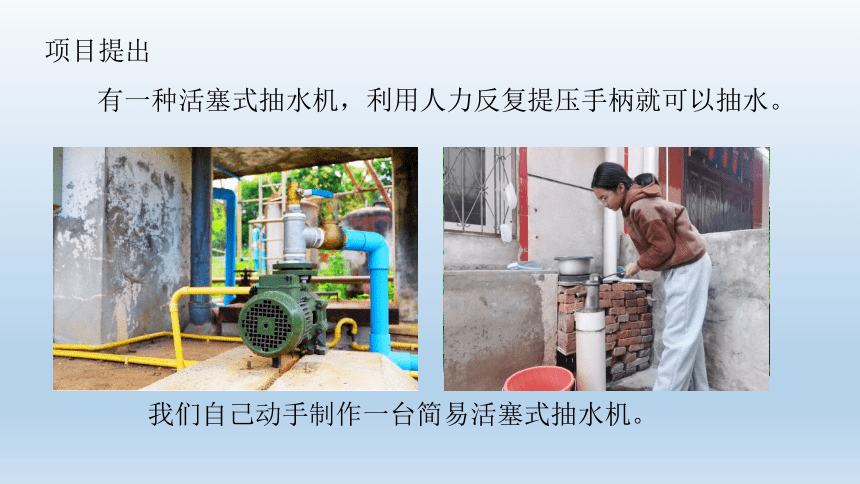

有一种活塞式抽水机，利用人力反复提压手柄就可以抽水。

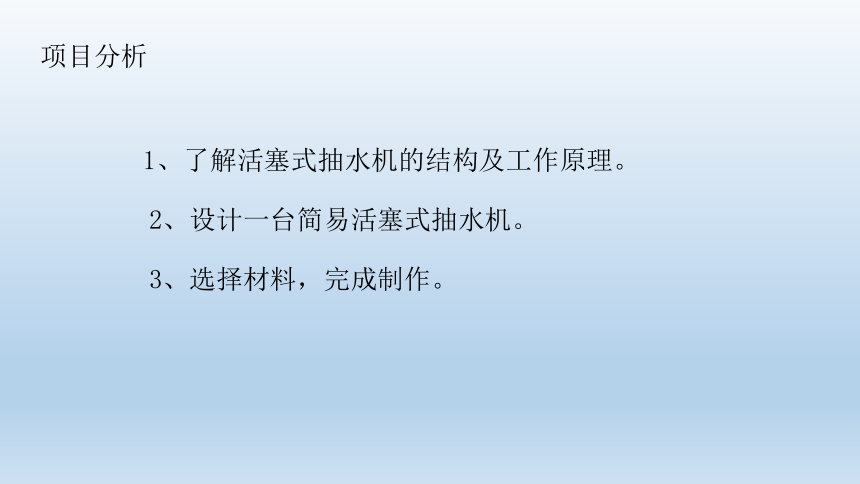

项目分析
1、了解活塞式抽水机的结构及工作原理。
2、设计一台简易活塞式抽水机。
3、选择材料，完成制作。
项目实施
一、了解活塞式抽水机的工作原理
活动1：
取一根塑料吸管，把一端放入装有牛奶的杯中，用力吸另一端，就能把牛奶吸上来。
分析：
在“吸”的过程中，吸管内气体压强减小，小于外界大气压，大气压将牛奶压入管内。
一、了解活塞式抽水机的工作原理
项目实施
活动2：
取一个注射器，把针头插到装有水的盆中，向上、向下拉或者压活塞，观察现象。
分析：“拉”的过程中，注射器内气压减小，小于外界大气压，大气压将水压入注射器中，推动活塞时，水被推出。
一、了解活塞式抽水机的工作原理
项目实施

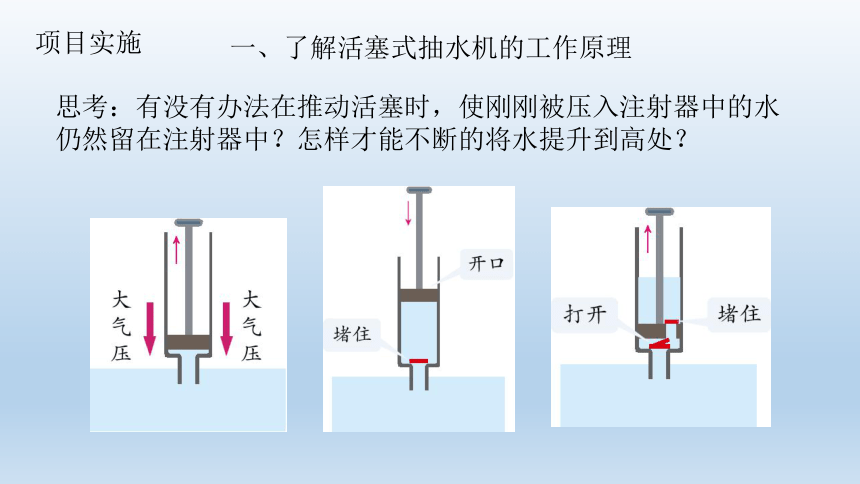

思考：有没有办法在推动活塞时，使刚刚被压入注射器中的水仍然留在注射器中？怎样才能不断的将水提升到高处？
一、了解活塞式抽水机的工作原理
项目实施
活动3：活塞时抽水机的工作过程
二、设计活塞式抽水机
项目实施
1、讨论材料选择
（1）如何选一个密封性好的圆筒？
（2）怎样制作活塞？
用来装洗涤液的空瓶子，瓶身作为圆筒。
将瓶底剪下，作为活塞。
二、设计活塞式抽水机
项目实施
（3）从哪儿进水，从哪儿出水？
二、设计活塞式抽水机
项目实施
（4）又该怎样制作两个阀门
二、设计活塞式抽水机
项目实施
2、设计方案，准备材料
三、制作活塞式抽水机
项目实施
　1、圆筒和活塞
　　剪下瓶子的瓶底，瓶子上部作为抽水机的圆筒。把瓶底再略剪一小部分作为活塞，使瓶底的外径与瓶子的内径相吻合。
三、制作活塞式抽水机
项目实施
2、进出水口（管）
　　在瓶子的侧壁上打一个出水口，插上一段塑料管作为出水管。拔掉瓶盖上的小帽，把瓶口作为进水口。
三、制作活塞式抽水机
项目实施
3、阀门
　　在活塞上打两个孔，中间的孔用来固定筷子。用橡皮膏把塑料片的一边粘在活塞上，使塑料片能盖住另一个孔，作为一个阀门。把玻璃球放到瓶子里作为另一个阀门。
三、制作活塞式抽水机
项目实施
4、组装
　　装上活塞，抽水机就组装好了。
展示交流
1、成果展示
展示交流
2、评估改进
展示交流
3、项目拓展
洗手液泵头
活动总结
