人教版八年级物理下册
跨学科实践
第九章《压强》
制作简易活塞式抽水机

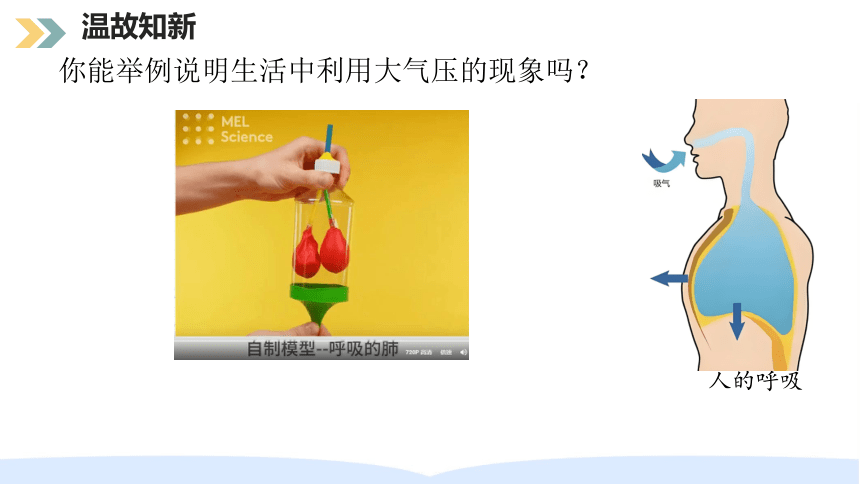

温故知新
你能举例说明生活中利用大气压的现象吗？
人的呼吸

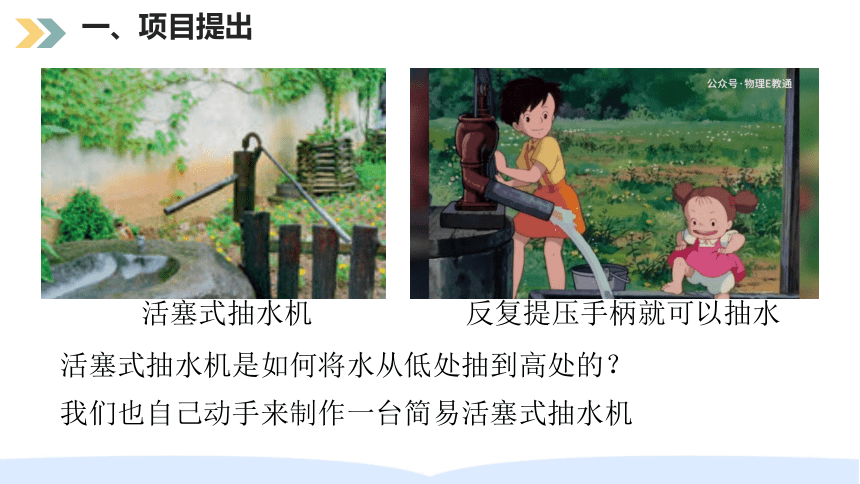

一、项目提出
活塞式抽水机是如何将水从低处抽到高处的？
我们也自己动手来制作一台简易活塞式抽水机
活塞式抽水机
反复提压手柄就可以抽水

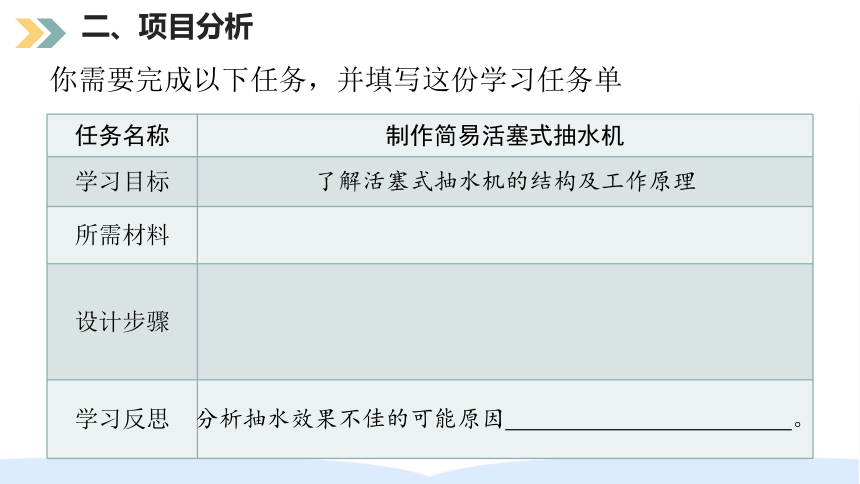

二、项目分析
你需要完成以下任务，并填写这份学习任务单
任务名称 制作简易活塞式抽水机
学习目标 了解活塞式抽水机的结构及工作原理
所需材料
设计步骤
学习反思 分析抽水效果不佳的可能原因 。
三、项目实施

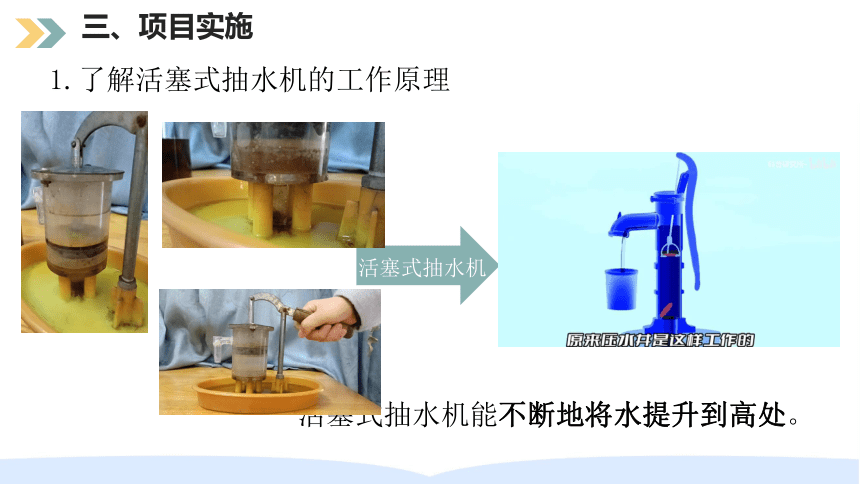

1.了解活塞式抽水机的工作原理
活塞式抽水机
活塞式抽水机能不断地将水提升到高处。
三、项目实施
1.了解活塞式抽水机的工作原理
甲
乙
丙
活塞：跟筒壁紧密接触同时又可以上下移动
A
是单向阀门
B
图甲：活塞上提：出水阀门关，进水阀门开，水进入圆筒。
图乙：活塞下压：进水阀门关，出水阀门开，水进入圆筒上部。
图丙：活塞再上提：水从出水管流出，同时水又进入圆筒。
三、项目实施
1.了解活塞式抽水机的工作原理
三、项目实施
2.设计活塞式抽水机
设计思路：
①材料选择：密封性好的圆筒、大号注射器、钢珠等。
②结构设计：
进水口：连接水源，安装进水阀。
出水口：连接出水管，安装出水阀。
阀门：进水阀门和出水阀门。
一种活塞式抽水机的设计方案
三、项目实施
3.制作活塞式抽水机
部件 材料 制作方法
圆筒和活塞 装洗涤液的空瓶子 瓶子上部作为抽水机的圆筒，
瓶底略剪一小部分作为活塞
出水管 装洗涤液的空瓶子， 一根塑料管 瓶子侧壁上打一个出水口，插上塑料管作为出水管。拔掉瓶盖上的小帽，瓶口作为进水口
带阀门的活塞 一根筷子，一块塑料片，一个玻璃球，一块橡皮膏 活塞上打一出水孔，塑料片的一边粘在活塞上，作为出水阀门。
把玻璃球放到瓶子里作为进水阀门
四、展示交流
说一说
1.讲解抽水机各部件的作用，并说明选择材料时的想法。
2.说一说，它们是怎样实现抽水功能的？
3.这样的抽水机提升水的最大高度是多少？
课后作业
如图，有时候活塞式抽水机抽不上水时，只要往抽水机里灌水，水又可以抽上来。
分析抽水机抽不上水的原因，解释为什么只要往抽水机里灌水，水又可以抽上来。
