(共21张PPT)
第一节 学习使用显微镜
第一单元第二章 认识细胞
人教版（2024）七年级上册
第1课时

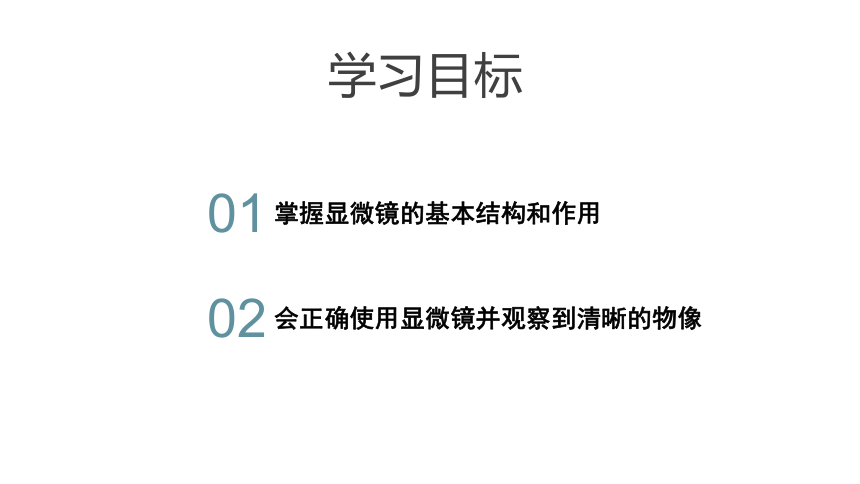

学习目标
掌握显微镜的基本结构和作用
01
会正确使用显微镜并观察到清晰的物像
02
知识引入
[自主阅读]阅读书P12文字，了解显微镜的发展和细胞认识的历程

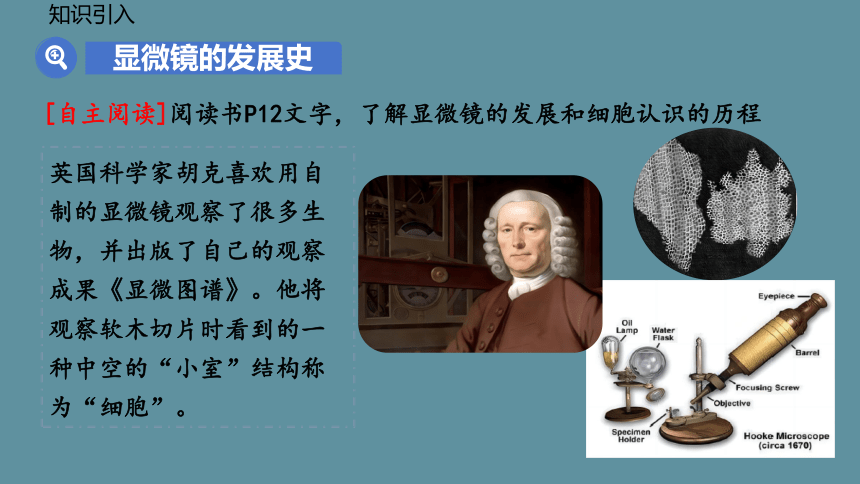

显微镜的发展史
英国科学家胡克喜欢用自制的显微镜观察了很多生物，并出版了自己的观察成果《显微图谱》。他将观察软木切片时看到的一种中空的“小室”结构称为“细胞”。
使用放大镜(凸透镜)可以看到放大几倍的物像，这对观察微小的物体就不太够用了。如果把两个放大镜相隔一定距离放到一个硬壳纸筒中，用它来观察物体，你会发现能看到放大倍数更大的物像。凸透镜组合可增加放大倍数，这是制作显微镜的一个基本原理。从显微镜的外形推测，这两个放大镜分别对应显微镜的什么结构
想一想·议一议
目镜、物镜

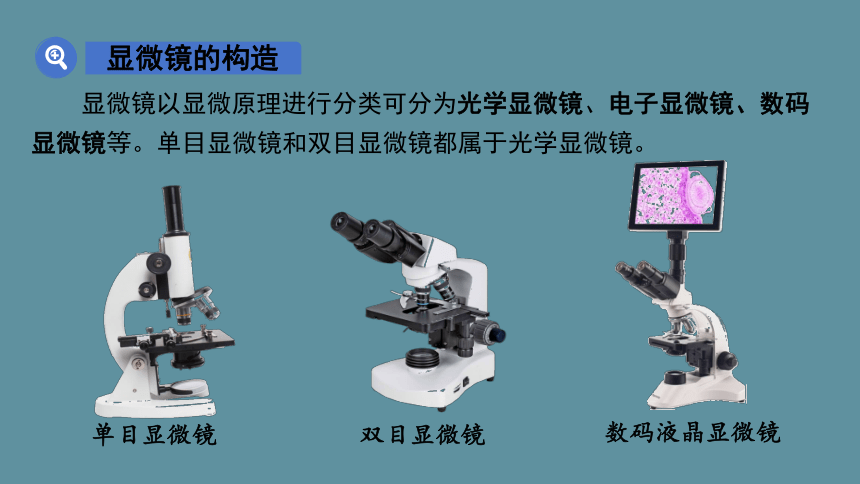

显微镜的构造
单目显微镜
双目显微镜
数码液晶显微镜
显微镜以显微原理进行分类可分为光学显微镜、电子显微镜、数码显微镜等。单目显微镜和双目显微镜都属于光学显微镜。

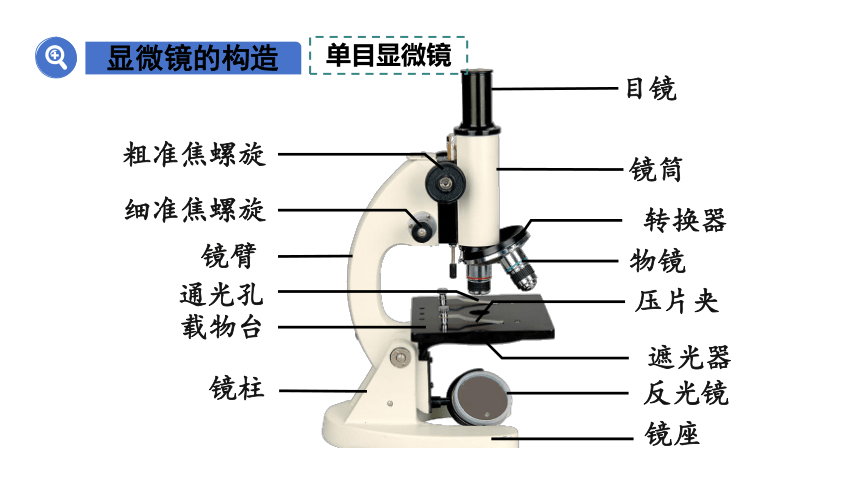

显微镜的构造
目镜
粗准焦螺旋
细准焦螺旋
镜筒
转换器
物镜
通光孔
压片夹
镜臂
载物台
遮光器
反光镜
镜柱
镜座
单目显微镜

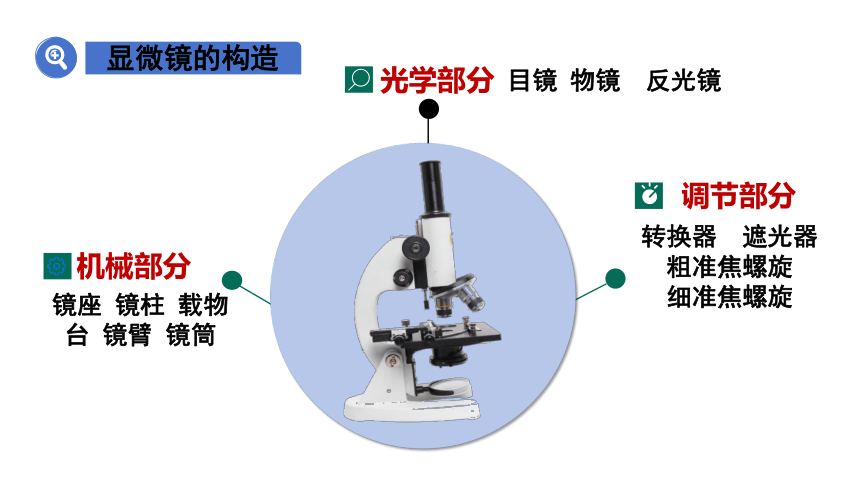

显微镜的构造
镜座 镜柱 载物台 镜臂 镜筒
机械部分
目镜 物镜 反光镜
光学部分
转换器 遮光器
粗准焦螺旋
细准焦螺旋
调节部分

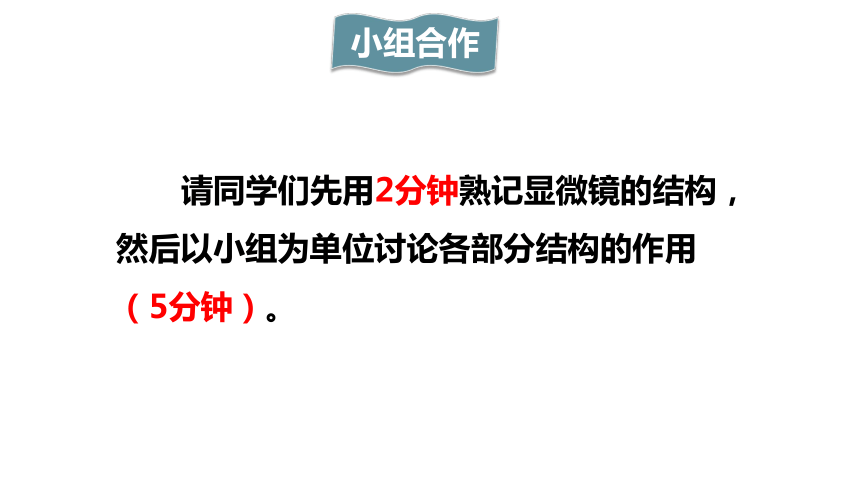

小组合作
请同学们先用2分钟熟记显微镜的结构，然后以小组为单位讨论各部分结构的作用（5分钟）。

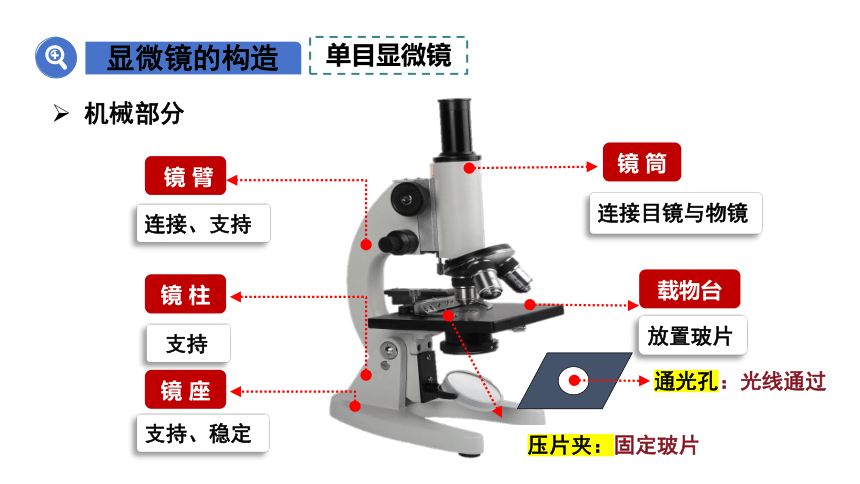

显微镜的构造
机械部分
镜 筒
连接目镜与物镜
连接、支持
镜 臂
镜 座
支持、稳定
载物台
放置玻片
镜 柱
支持
通光孔：光线通过
压片夹：固定玻片
单目显微镜
显微镜的构造
光学部分——目镜
单目显微镜
目镜：放大物象
放大倍数
5× 10× 16×
镜头越长，放大倍数越小
镜头越短，放大倍数越大
显微镜的构造
光学部分——目镜
单目显微镜
物镜：放大物象
放大倍数
镜头越长，放大倍数越大
镜头越短，放大倍数越小
显微镜放大倍数=目镜放大倍数×物镜放大倍数
显微镜的构造
光学部分——反光镜
单目显微镜
反光镜
凹面镜
平面镜
光线强时，小光圈+平面镜
光线弱时，大光圈+凹面镜
调节部分——粗细准焦螺旋
细准焦螺旋
粗准焦螺旋
显微镜的构造
单目显微镜
作用：调节物像
升降镜筒：顺时针旋转下降镜筒；
逆时针旋转上升镜筒。
粗准焦螺旋升降幅度较大（粗调节）；
细准焦螺旋升降幅度较小（细调节），
使物像更清晰。
作用：调节物像
升降镜筒：顺时针旋转下降镜筒；
逆时针旋转上升镜筒。
粗准焦螺旋升降幅度较大（粗调节）；
细准焦螺旋升降幅度较小（细调节），
使物像更清晰。
调节部分——转换器
安放和转换不同倍数的物镜。
转换器
显微镜的构造
单目显微镜
注意：转换物镜的时候，一定不能直接拨物镜，而要转动转换器。
显微镜的构造
单目显微镜
遮光器
遮光器上有大小不同的光圈，可调节光线的强弱。外界光线强时用 ；外界光线弱时用 。
小光圈
大光圈
光圈
遮光器
光圈
显微镜的构造
目镜
转换器
通光孔
压片夹
物镜
载物台
移动手轮
底光源
遮光器
粗准焦螺旋
细准焦螺旋
两种显微镜的成像原理是一样的，都以可见光为光源，属于光学显微镜。
双目显微镜
显微镜的构造
双目显微镜
双目显微镜
移动手轮
作用：横向和纵向移动载物台上的玻片标本，使标本移动至通光孔中心。
开关及光源调节旋钮
课堂小测
1.使用单目显微镜观察装片时，调节视野亮度要用到的结构是( )
A.转换器和反光镜 B.遮光器和通光孔
C.通光孔和反光镜 D.遮光器和反光镜
D
解析：单目显微镜上调节视野亮度的结构有遮光器和反光镜。光线强时，使用遮光器的小光圈、反光镜的平面镜；光线弱时，使用遮光器的大光圈、反光镜的凹面镜。故选D。
课堂小测
2.如图是显微镜结构图，下列结构与其功能对应不正确的是( )
A.①转换器——选用不同物镜 B.②物镜——放大物像
C.③粗准焦螺旋——调节放大倍数 D.④反光镜——反射光线
C
解析：A.①转换器在镜筒的下端，圆形可以安装不同倍数的物镜，A正确。②物镜用于放大物像，B正确。③粗准焦螺旋是较大幅度的升降镜筒，调整物镜与玻片距离，C错误。④反光镜在镜臂的最下端，可以左右前后转动，是反射光线用的，D正确。
课堂小测
3.普通光学显微镜中，能对物体起放大作用的是( )
A.目镜和转换器 B.目镜和物镜
C.通光孔和载物台 D.粗准焦螺旋和细准焦螺旋
B
解析：目镜是观察者眼睛直接看到的镜头，它确实对物体有放大作用。然而，转换器是显微镜上的一个部件，用于更换不同放大倍数的物镜，它本身并不对物体起放大作用，A不符合题意。目镜和物镜都是显微镜中对物体起放大作用的部件。目镜靠近观察者的眼睛，而物镜靠近被观察的物体。当物体被放在物镜的焦点附近时，物镜会形成一个放大的实像，这个实像再被目镜进一步放大，形成观察者看到的虚像，B符合题意。通光孔是显微镜上允许光线通过的小孔，它确保光线能够照射到被观察的物体上。载物台是放置被观察物体的平台，它本身并不对物体起放大作用，C不符合题意。粗准焦螺旋和细准焦螺旋都是显微镜上用于调节焦距的部件。粗准焦螺旋用于快速调整焦距，使观察者能够大致看到被观察的物体。细准焦螺旋用于微调焦距，使观察者能够更清晰地看到被观察的物体。然而，它们本身并不对物体起放大作用，D不符合题意。
