4.4 光的折射
教科版（2024）物理八年级上册
第4章 光的世界

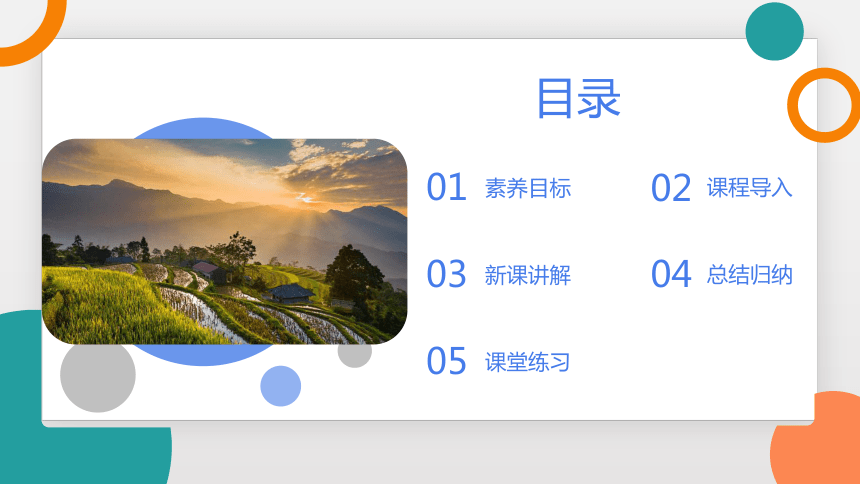

目录
素养目标
01
课程导入
02
新课讲解
03
总结归纳
04
课堂练习
05
正确教育

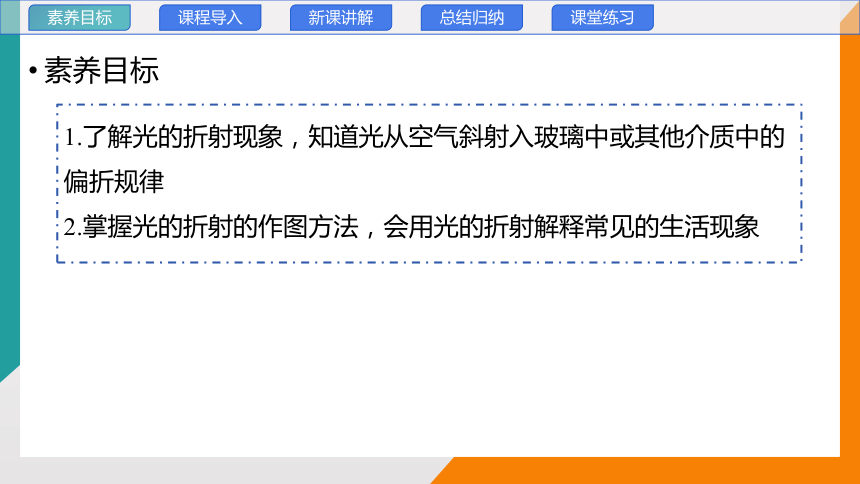

素养目标
1.了解光的折射现象，知道光从空气斜射入玻璃中或其他介质中的偏折规律
2.掌握光的折射的作图方法，会用光的折射解释常见的生活现象
你见过海市蜃楼吗？你知道这神奇的景观是如何形成的吗？
光的折射特点

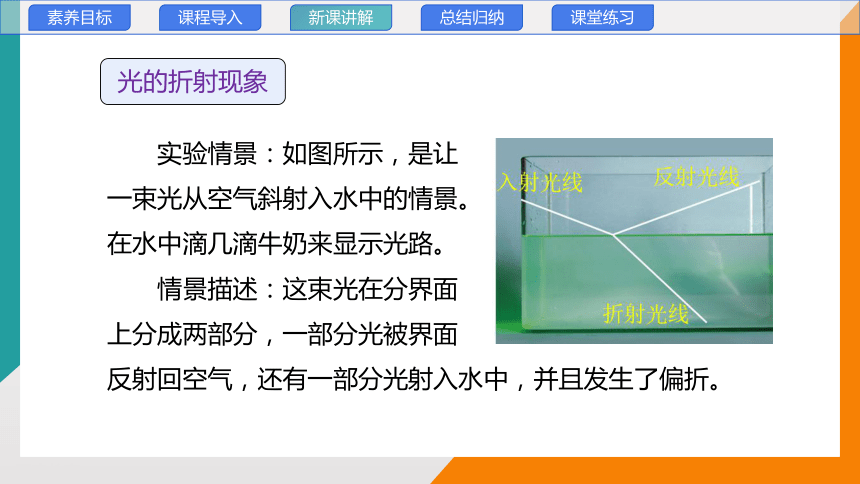

实验情景：如图所示，是让
一束光从空气斜射入水中的情景。
在水中滴几滴牛奶来显示光路。
情景描述：这束光在分界面
上分成两部分，一部分光被界面
反射回空气，还有一部分光射入水中，并且发生了偏折。

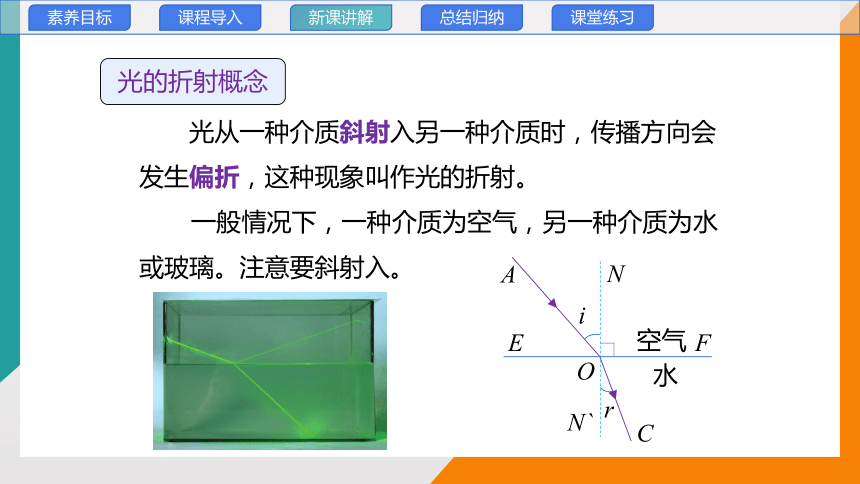

光的折射现象
光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫作光的折射。
一般情况下，一种介质为空气，另一种介质为水或玻璃。注意要斜射入。
i
r
A
C
N
O
N`
E
F
空气
水
光的折射概念
①折射光线、入射光线、法线在同一平面内？
②折射光线入射光线分居法线两侧？
③折射角小于入射角？
④光路可逆？
光反射时遵循反射定律，光的折射是否也有一定规律呢？
【猜想与假设】

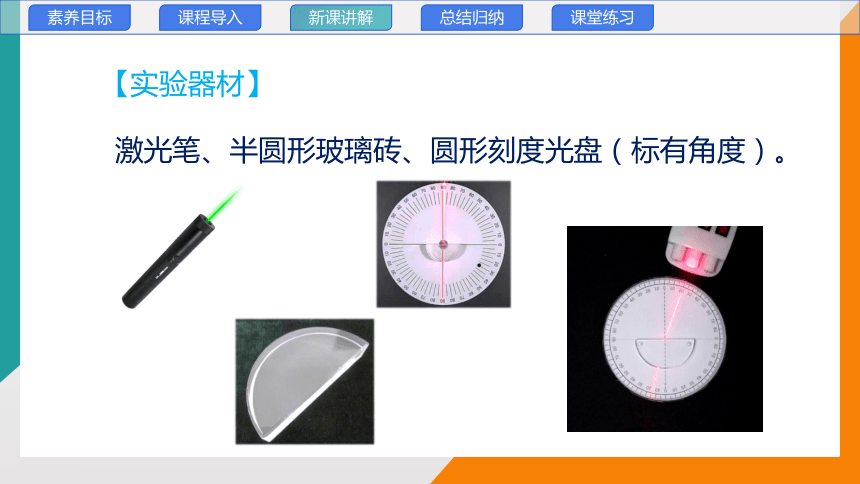

【实验器材】
激光笔、半圆形玻璃砖、圆形刻度光盘（标有角度）。

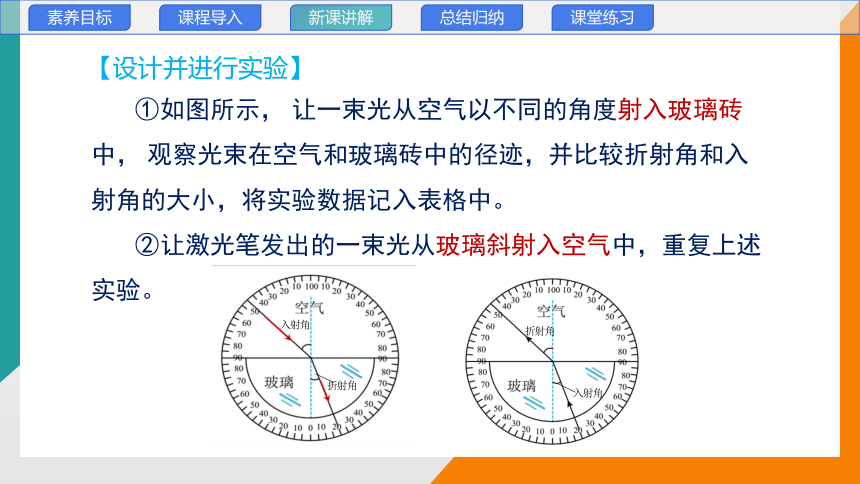

①如图所示， 让一束光从空气以不同的角度射入玻璃砖中， 观察光束在空气和玻璃砖中的径迹，并比较折射角和入射角的大小，将实验数据记入表格中。
②让激光笔发出的一束光从玻璃斜射入空气中，重复上述实验。
【设计并进行实验】
折射角
入射角
折射角
入射角

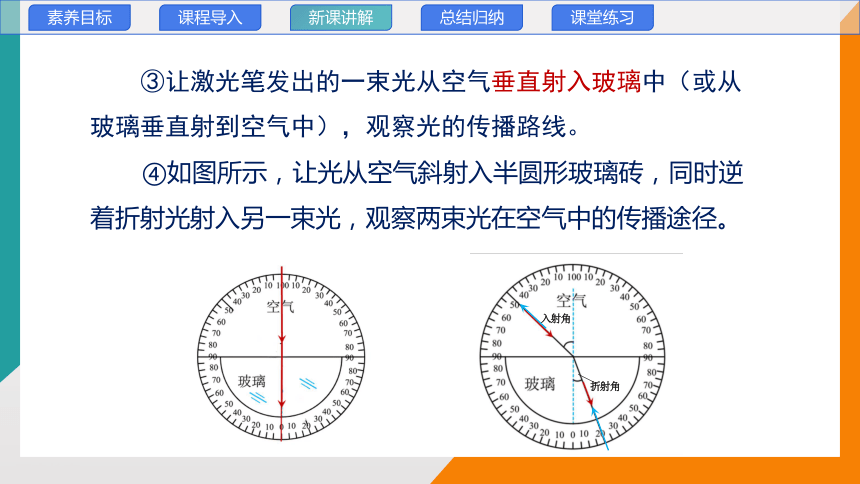

③让激光笔发出的一束光从空气垂直射入玻璃中（或从玻璃垂直射到空气中），观察光的传播路线。
④如图所示，让光从空气斜射入半圆形玻璃砖，同时逆着折射光射入另一束光，观察两束光在空气中的传播途径。
折射角
入射角

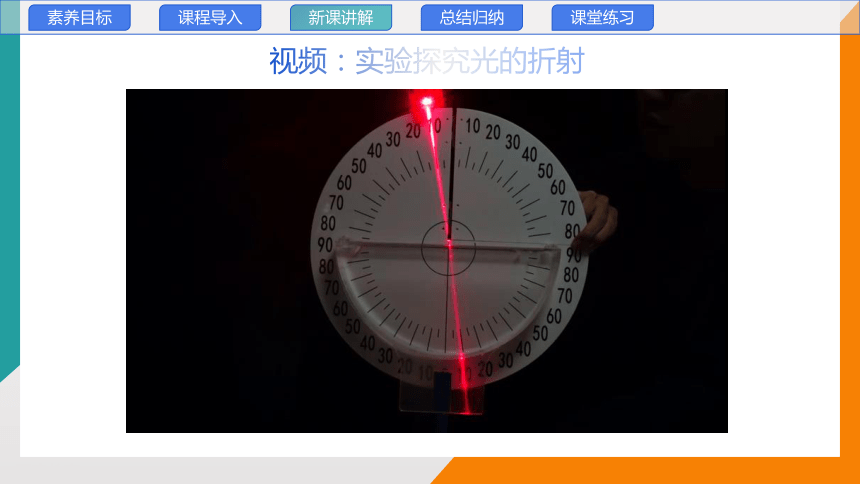

视频：实验探究光的折射
光的折射中，三线共面吗？
实验问题1
实验问题2
光的折射中，两线分居吗？
折射光线与入射光线、法线在
同一平面内
折射光线与入射光线分居在
法线两侧
光的折射中，两角关系是怎样的？
实验问题3
当入射角增大时，折射角也增大
实验问题4
光线垂直入射时会怎样？
光由空气垂直射入其他介质时，传播
方向也不会改变
光的折射中，光路可逆嘛？
实验问题5
发生光的折射时，光路可逆
【实验结论】光的折射特点
折射光线与入射光线、发现在同一平面内；
折射光线和入射光线分居发现的两侧；
光从空气斜射入玻璃或其他介质中时，折射光线靠近法线偏折，折射角小于入射角；
当光线垂直射向介质表面时，传播方向不改变
（1）一点：点O为入射点(又为反射点、折射点)
（2）二辅助线
法线NN′
分界面EF
相互垂直
（3）三光线
AO叫入射光线
OB叫反射光线
OC叫折射光线
光的折射的几个基本概念： “一点”“一面”“三线”“两角”
（4）入射角：入射光线与法线的夹角i
（5）折射角：折射光线与法线的夹角r
一束光射向一块玻璃砖（如图）并穿过玻璃砖，这束光进入玻璃和离开玻璃后的光路正确的是( )
A. B. C. D.
B
经典例题
答案：B
解析：先画出法线，当光从空气斜射入玻璃时，入射光线和折射光线分居法线的两侧，折射角小于入射角。
当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角。最终的出射光线与最初的入射光线平行。故只有B图正确。
由折射形成的
奇异现象
A
讨论交流
小猫为什么叉不到鱼
从A射出的两条光线经折射后进入猫的眼睛，由于光沿直线传播的经验，猫逆着折射光看去，觉得光是从A′射出的，因此猫看到的是A升高的虚像A′。
A′
小猫要沿着鱼的下方才能叉到鱼
水中的筷子“折断”了
C
C'
筷子看起来向____弯折
上
A
A1
在水中看岸上的物体，物体和实际相比是怎样的？
思考
在不透明杯子的杯底放一枚硬币，把杯子移动到眼睛刚好看不到硬币的地方。保持眼睛和杯子的位置不变，请另一位同学缓慢地向杯里倒水，你观察到了什么现象？
家庭实验室
硬币隐现之迷
下列现象中，哪一项是利用光的折射现象( )
A.湖水中的倒影
B.戴老花镜看报纸
C.照镜子
D.小孔成像
B
经典例题
答案：B
解析：A、倒影是由于光的反射形成的；
B.戴老花镜看报纸，是由于光的折射形成的；
C.在平面镜中的像属于平面镜成像，是由于光的反射形成的；
D.小孔成像是由于光的直线传播造成的。
光的折射
定义：当光从一种介质斜射入另一种介质时，光路发生发生偏折。
特点
三线共面
两线分居
空气中的角大
光路可逆
现象：海市蜃楼、池水变浅、铅笔“折断”等
1.如图所示的光现象中，由于光的折射形成的是( )
A.筷子好像在水面处弯折
B.后视镜中看到车辆
C. 日晷上呈现针的影子
D.山在水中形成倒影
A
答案：A
解析：A.筷子好像在水面处弯折原理是光的折射，即光由水中斜射入空气中时发生了偏折，故A符合题意；
B.后视镜中看到车辆，后视镜是凸面镜，能扩大视野，原理是光的反射，故B不符合题意；
C.日晷上呈现针的影子，影子形成的原理是光的直线传播，故C不符合题意；
D.山在水中形成倒影，属于平面镜成像，原理是光的反射，故D不符合题意。
2.如图所示，将一枚硬币放到不透明杯子底部，人眼在A处看不到硬币。向杯中缓缓倒水时，人眼看到的硬币是光的________所形成的________（选填“实”或“虚”）像。
折射
虚
答案：折射；虚
解析：当杯中缓缓注水后，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像（虚像的位置比物体的实际位置偏高）。
3.古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中 点表示水中“蜻蜓”的位置。
