动态电路分析必考题型 押题练
2025年中考物理三轮复习备考

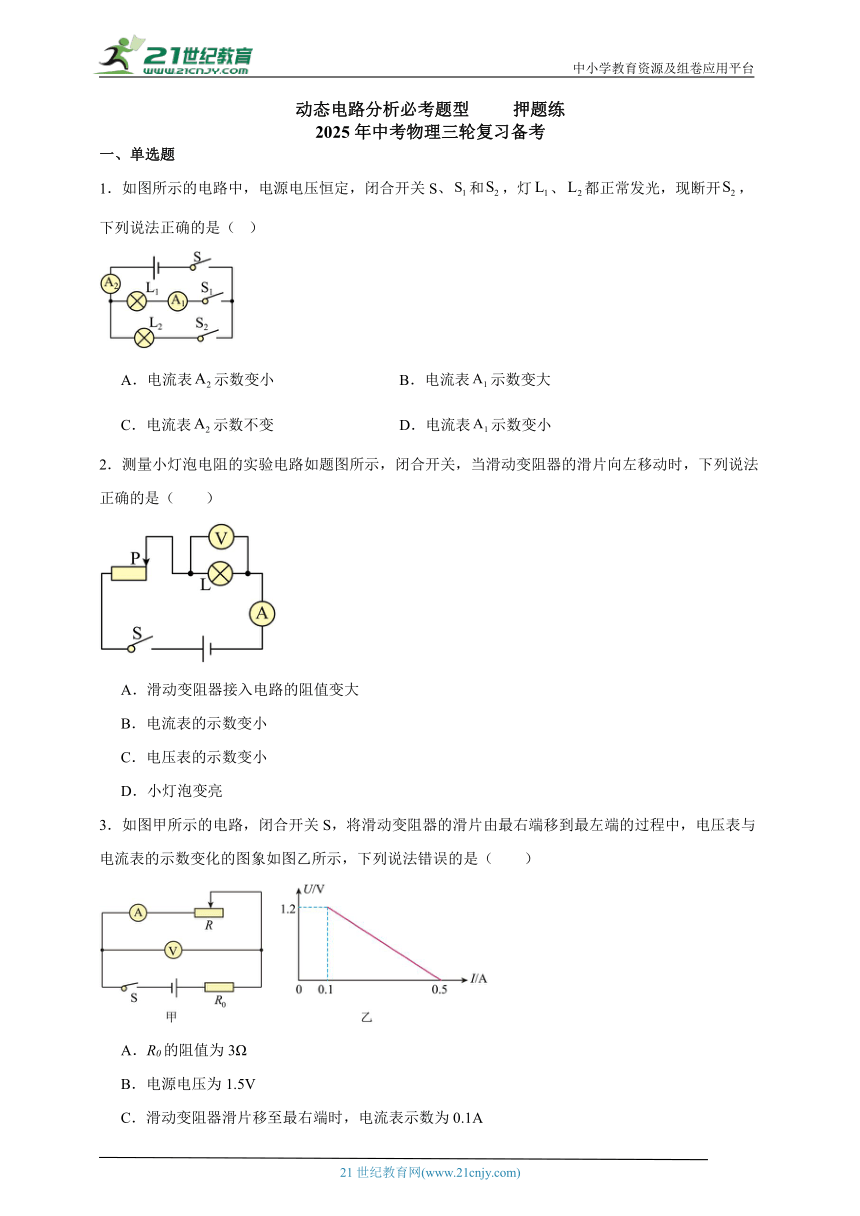

一、单选题
1．如图所示的电路中，电源电压恒定，闭合开关S、和，灯、都正常发光，现断开，下列说法正确的是（ ）
A．电流表示数变小 B．电流表示数变大
C．电流表示数不变 D．电流表示数变小
2．测量小灯泡电阻的实验电路如题图所示，闭合开关，当滑动变阻器的滑片向左移动时，下列说法正确的是（　　）
A．滑动变阻器接入电路的阻值变大
B．电流表的示数变小
C．电压表的示数变小
D．小灯泡变亮
3．如图甲所示的电路，闭合开关S，将滑动变阻器的滑片由最右端移到最左端的过程中，电压表与电流表的示数变化的图象如图乙所示，下列说法错误的是（　　）
A．R0的阻值为3Ω
B．电源电压为1.5V
C．滑动变阻器滑片移至最右端时，电流表示数为0.1A
D．滑动变阻器的滑片滑至中点时，电压表示数为0.6V
4．自动气象站中的测湿度的装置，如图所示是它的简化电路，其中的“恒流源”是一个特殊电源，电流大小由电源内部结构决定，当电阻R变化时，通过R的电流大小保持不变。湿敏电阻R的阻值随湿度的增加而增大，通过数字电压表的示数可反映环境的湿度。闭合开关后下列分析正确的是（ ）
A．当环境湿度增加时，通过R的电流减小
B．当环境湿度减小时，通过R的电流增加
C．当环境湿度增加时，数字电压表的示数增加
D．当环境湿度减小时，数字电压表的示数增加
5．为防止游客过多对栈道造成损伤，小晋为栈道设计了如图甲所示的压力传感装置。电源电压恒为60V，定值电阻R1的阻值为150Ω，压力敏感电阻R2的阻值随所受压力的变化关系如图乙所示。当电流表的示数达到或超过0.3A时，都可以触发串联在电路中的报警器（电阻可忽略不计，图中未画出）发出警报。下列分析正确的是（　）
A．当压力增大时，R2的阻值也增大
B．当压力减小时，电流表示数增大
C．栈道站20个中学生时，一定不会发出警报
D．当压力增大时，电路消耗的总功率增大
6．如图，电源电压为9V，定值电阻R1为6Ω，电流表的量程为0~3A，电压表的量程为0～15V，滑动变阻器R2标有“20Ω　2A”字样。闭合开关，在不损坏电路元件的情况下，下列判断正确的是（　　）
A．通过电阻R1的电流为1.0A
B．变阻器R2接入电路的最小阻值为4.5Ω
C．电压表的变化范围为4.5V～9V
D．变阻器R2功率的变化范围为4.05W～13.5W
7．如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为5Ω，滑动变阻器R2的铭牌上标有“20 1A”。电流表和电压表选择的量程分别为“0～0.6A”和“0～3V”。在保证电路安全的情况下，下列说法中正确的是（　　）
A．电路中的最大电流为1A
B．滑动变阻器R2接入电路的最大阻值为5Ω
C．定值电阻R1消耗的最大电功率为1.8W
D．电路的总功率的变化范围为0.288W～3.6W

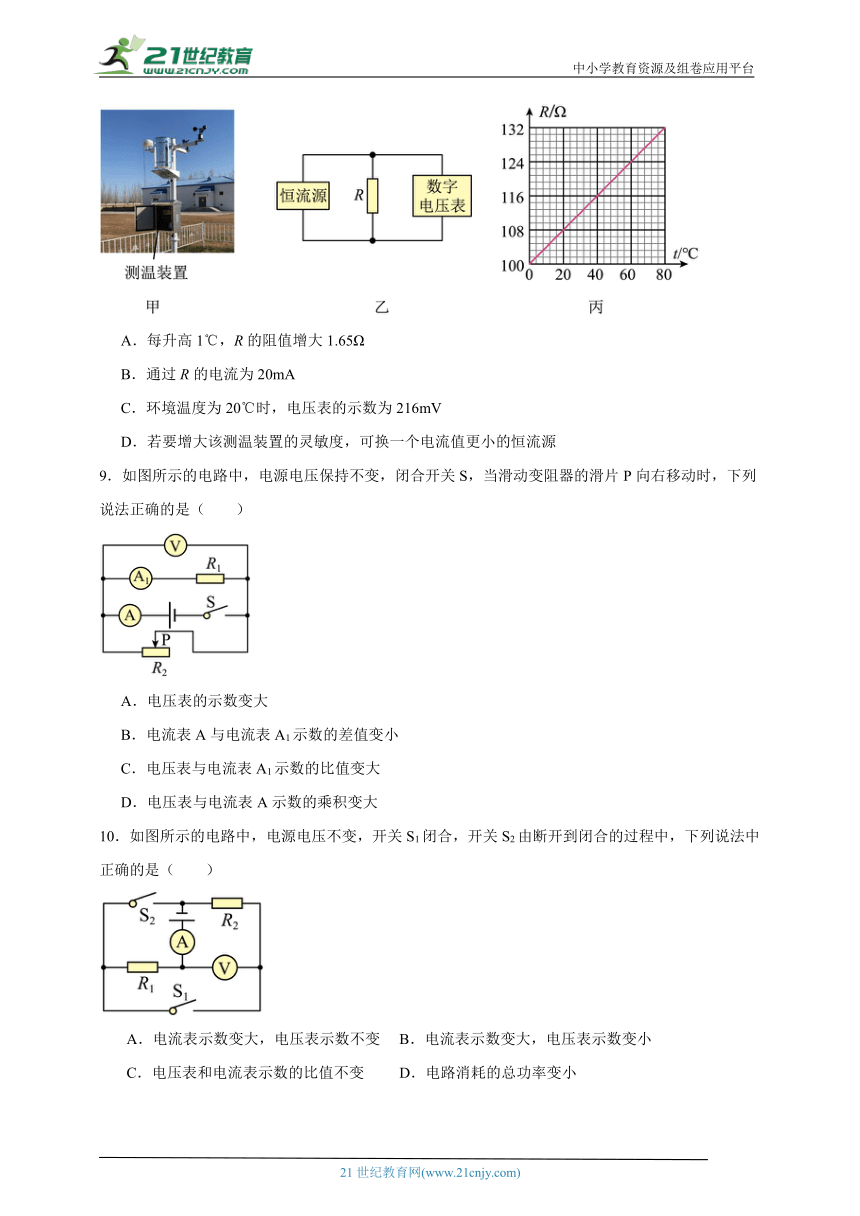

8．图甲为自动气象站中的测温装置，它的测温电路可简化为图乙，其中的“恒流源”是一个特殊电源，电流大小由电源内部结构决定，当电阻R变化时，通过R的电流大小保持不变。电阻R的阻值随温度的变化规律如图丙所示，通过数字电压表的示数可反映环境的温度。某次环境温度从20℃上升到30℃，电压表的示数变化了8mV。当温度的变化值相同时，电压表示数的变化值越大，该测温装置的灵敏度越高。下列说法正确的是（　　）
A．每升高1℃，R的阻值增大1.65Ω
B．通过R的电流为20mA
C．环境温度为20℃时，电压表的示数为216mV
D．若要增大该测温装置的灵敏度，可换一个电流值更小的恒流源
9．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是（　　）
A．电压表的示数变大
B．电流表A与电流表A1示数的差值变小
C．电压表与电流表A1示数的比值变大
D．电压表与电流表A示数的乘积变大
10．如图所示的电路中，电源电压不变，开关S1闭合，开关S2由断开到闭合的过程中，下列说法中正确的是（　　）
A．电流表示数变大，电压表示数不变 B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值不变 D．电路消耗的总功率变小

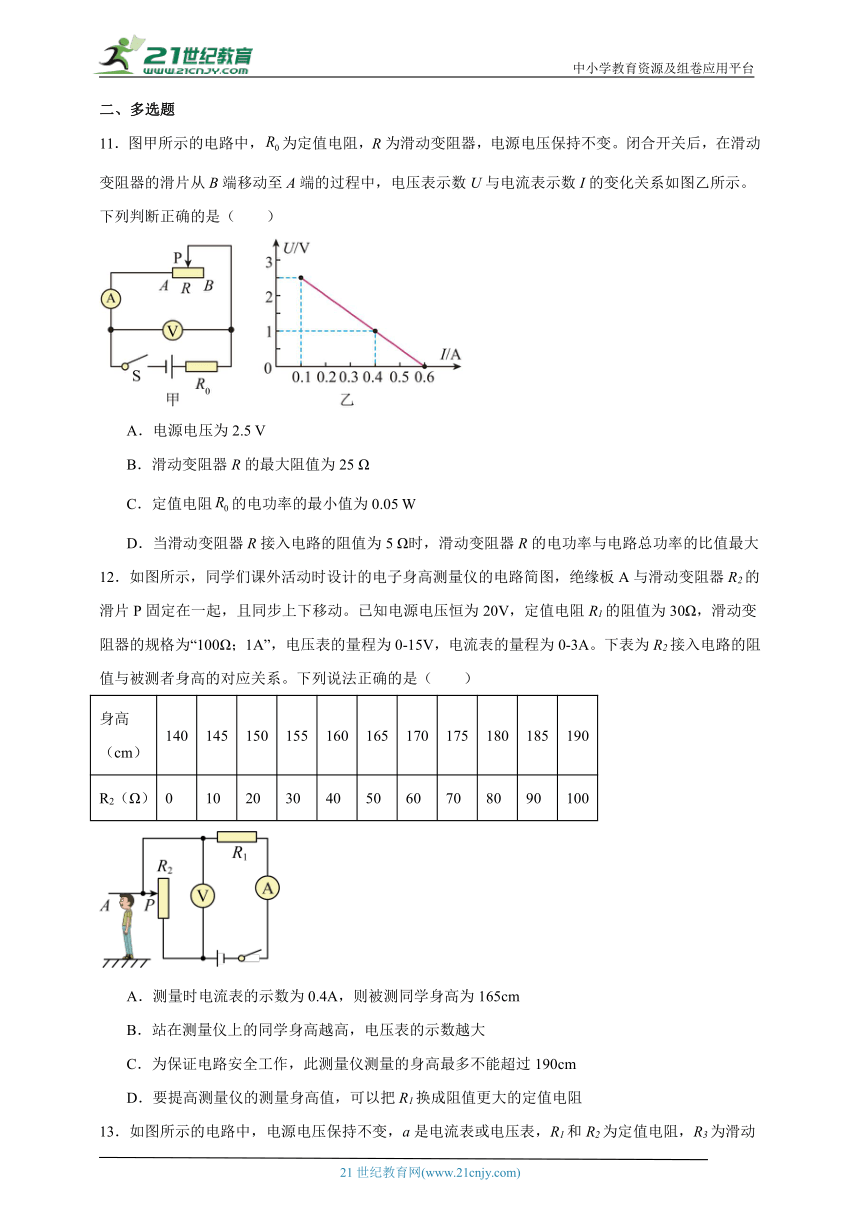

二、多选题
11．图甲所示的电路中，为定值电阻，R为滑动变阻器，电源电压保持不变。闭合开关后，在滑动变阻器的滑片从B端移动至A端的过程中，电压表示数U与电流表示数I的变化关系如图乙所示。下列判断正确的是（　　）
A．电源电压为2.5 V
B．滑动变阻器R的最大阻值为25 Ω
C．定值电阻的电功率的最小值为0.05 W
D．当滑动变阻器R接入电路的阻值为5 Ω时，滑动变阻器R的电功率与电路总功率的比值最大
12．如图所示，同学们课外活动时设计的电子身高测量仪的电路简图，绝缘板A与滑动变阻器R2的滑片P固定在一起，且同步上下移动。已知电源电压恒为20V，定值电阻R1的阻值为30Ω，滑动变阻器的规格为“100Ω；1A”，电压表的量程为0-15V，电流表的量程为0-3A。下表为R2接入电路的阻值与被测者身高的对应关系。下列说法正确的是（　　）
身高（cm） 140 145 150 155 160 165 170 175 180 185 190
R2（Ω） 0 10 20 30 40 50 60 70 80 90 100
A．测量时电流表的示数为0.4A，则被测同学身高为165cm
B．站在测量仪上的同学身高越高，电压表的示数越大
C．为保证电路安全工作，此测量仪测量的身高最多不能超过190cm
D．要提高测量仪的测量身高值，可以把R1换成阻值更大的定值电阻
13．如图所示的电路中，电源电压保持不变，a是电流表或电压表，R1和R2为定值电阻，R3为滑动变阻器，R1的阻值大于滑动变阻器的最大阻值。只闭合开关S，各电阻中均有电流通过，所有电表均有示数。下列说法正确的是（　　）

A．电表a 是电流表；三个开关同时闭合，电源会短路
B．只闭合开关S，滑动变阻器的滑片向右移动，电压表V1示数变小，电压表V2示数变大
C．只闭合开关S，滑动变阻器的滑片向右移动，电压表V2示数变化量ΔU2小于电压表V1示数变化量ΔU1
D．只闭合开关S、S1，移动滑动变阻器的滑片，电压表V1示数变化量为ΔU1，电流变化量为ΔI，电压表V2示数变化量为ΔU2，R1电功率的变化量ΔP=ΔU1 ΔI
14．如图所示，电源电压为9V且保持不变，小灯泡上标有“6V 3W”字样（不考虑灯丝电阻随温度的变化， R1阻值为 20Ω， 滑动变阻器 R2标有“20Ω 1A”， 电流表所用量程为0~0.6A。下列说法正确的是（　　）
A．只闭合开关S1，滑动变阻器滑片 P 向右滑动，小灯泡变暗，电压表示数变小
B．只闭合开关 S1，滑片 P 滑至中点时，灯泡 L与 R2两端的电压之比为6：5
C．只闭合开关S1时，在保证电路安全的情况下，滑动变阻器的最小阻值是6Ω
D．滑片 P 滑至b端， 开关S1、S2、S3均闭合时，电路的总功率为8.1W
三、计算题
15．如图甲所示的电路中，电源电压恒为4V。小灯泡L标有“2.5V”字样，灯泡L的I—U关系图像如图乙所示；定值电阻R1为5Ω，滑动变阻器R的规格为“50Ω 1A”。只闭合S、S2， 移动滑片P至某一位置，电流表示数为0.3A。求：
（1）小灯泡的额定功率和变阻器连入电路的电阻；
（2） 滑片P不动，只闭合S、S1时，电压表的示数；
（3）只闭合S、S2，电压表可接在a、b、c任意两点之间，电表的量程均不改变；调节滑动变阻器的滑片，为保证电路安全，求满足上述条件的滑动变阻器的阻值范围。

16．如图所示的电路中，电源电压保持不变，小灯泡L的规格为“6V，3.6W”（灯丝电阻不随温度变化），滑动变阻器R标有“50Ω，1A”字样，电压表量程为0~15V。求：
（1）小灯泡正常发光时的电阻是多少；
（2）若电源电压为15V，当R取最大值时，求电路总功率；
（3）若将灯泡换成等阻值的定值电阻，闭合开关S后，将滑动变阻器R的滑片P从距左端三分之一处移动到最右端的过程中，发现电表示数均不小于所选量程最大值的三分之一，且保证电路安全，求电源电压U的取值范围。

参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 A D D C D D C C B C
题号 11 12 13 14
答案 BC BD BC BCD
1．A
【详解】闭合开关S、和，灯、并联，电流表A1测灯的电流，电流表A2测干路电流，当断开时，灯不工作，但对灯没有影响，即电流表A1示数不变，因为失去一条支路的电流，电流表A2示数变小，故A正确，BCD错误。
故选A。
2．D
【详解】AC．由图可知，滑动变阻器和小灯泡串联在电路中，电压表测灯泡两端的电压，闭合开关，将滑动变阻器的滑片P向左移动，滑动变阻器接入电路中的电阻变小，根据串联分压原理可知，滑动变阻器两端的电压变小，灯泡两端电压变大，故AC错误；
BD．电路中的总电阻变小，根据欧姆定律可知，电路中的总电流变大，所以小灯泡变亮，故B错误，D正确。
故选D。
3．D
【详解】ABC．由图知，两电阻串联，电压表测量滑动变阻器R两端的电压，电流表测量电路的电流，滑动变阻器的滑片由最右端移到最左端的过程中，由图像可知，当滑动变阻器的滑片由最右端时，电压表的示数最大为1.2V，电路中的电流为0.1A，电源电压为
当滑动变阻器的滑片在最左端时，电压表的示数为0，电路中的电流为0.5A时，则电源电压为
联立①②，解得，
故ABC正确，不符合题意；
D．当滑动变阻器的滑片由最右端时，电压表的示数最大为，电路中的电流为，则滑动变阻器的最大阻值为
滑动变阻器的滑片滑至中点时电路中的电流为
电压表示数为
故D错误，符合题意。
故选D。
4．C
【详解】分析电路可知，电路为湿敏电阻R单独工作的简单电路，数字电压表测湿敏电阻R的电压。
AB．电源是“恒流源”，当环境湿度变化引起电阻R变化时，通过R的电流大小保持不变。故AB错误，不符合题意；
CD．当环境湿度增加时，湿敏电阻R的阻值增大，通过R的电流大小保持不变，根据可知数字电压表的示数增加；当环境湿度减小时，湿敏电阻R的阻值减小，通过R的电流大小保持不变，根据可知数字电压表的示数减小。故C正确，D错误。
故选C。
5．D
【详解】A．由图乙可知，当压力增大时，压力敏感电阻R2的阻值减小，故A错误；
B．当压力减小时，压力敏感电阻R2的阻值增大，电路中电流变小，即电流表示数减小，故B错误；
C．一个中学生的体重约为500N，则栈道站20个中学生时，对压力敏感电阻的压力为
由图乙可知，此时压力敏感电阻的阻值为50Ω，此时电路中的电流为
此时电路中电流达到0.3A，可以触发串联在电路中的报警器，故C错误；
D．当压力增大时，压力敏感电阻R2的阻值减小，电路中电流变大，由可P=UI知，电路消耗的总功率增大，故D正确。
故选D。
6．D
【详解】由电路图可知，R1与滑动变阻器R2并联，电流表测干路电流。
A．由于并联电路各支路电压与总电压相等，则R1两端的电压
通过电阻R1的电流
故A错误；
B．电流表的量程为0~3A，则电路中的电流最大为3A时，滑动变阻器接入电路的电阻最小，此时滑动变阻器的最大电流
R2两端的电压
变阻器R2接入电路的最小阻值
故B错误；
C．由于并联电路各用电器互不影响，且并联电路各支路电压与总电压相等，在不损坏电路元件的情况下，无论滑动变阻器接入电路的阻值多少，电压表的示数不变，故C错误；
D．由于并联电路各支路电压与总电压相等，则滑动变阻器两端的电压都为9V，当滑动变阻器接入电路的阻值最小6Ω时，滑动变阻器的功率最大，则最大功率
当滑动变阻器接入电路的阻值最大20Ω时，滑动变阻器的功率最小，则最小功率
则变阻器R2功率的变化范围为4.05W～13.5W。故D正确。
故选D。
7．C
【详解】由电路图知道，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
A．电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，当电压表的示数U0=3V时，电路中的电流
因串联电路中各处的电流相等，故最大电流为0.6A，故A错误；
B．由电路图知道，R1与R2串联，所以，在保证电路安全的情况下，滑动变阻器R2接入电路的最大阻值为20Ω，故B错误；
C．由知道，当电路中的电流最大时，定值电阻R1消耗的功率最大，且最大功率
故C正确；
D．由知道，当电路中的电流最大时，电路消耗的总功率最大，即
Pmax=UImax=6V×0.6A=3.6W
当滑动变阻器R2接入电路的最大阻值时，电路总电阻最大，由知道，电路消耗的总功率最小，即
所以，电路的总功率的变化范围为1.44W～3.6W，故D错误。
故选C。
8．C
【详解】A．由图丙可知，温度升高20℃，电阻增大8Ω，则每升高1℃，R的阻值增大
故A错误；
BC．由图丙可知，当时，，由欧姆定律可知，通过R的电流
当时
则通过R的电流为
由题意可知，当电阻R变化时，通过R的电流大小保持不变，环境温度从20℃上升到30℃，电阻变大，由可知，电压表的示数会增大，因电压表的示数变化了8mV，即
因电流不变，则，即
解得
故B错误，C正确；
D．由可知，阻值变化量相同时，电流越大，电压表示数变化值越大，因此若要增大该测温装置的灵敏度，可换一个电流值更大的恒流源。故D错误。
故选C。
9．B
【详解】A．由电路图可知，闭合开关电阻R1和R2并联，电流表A1测量R1支路的电流，电流表A测量干路的电流，电压表测量电源电压。当滑动变阻器的滑片P向右移动时，电压表示数不变，始终等于电源电压，故A错误；
B．当滑动变阻器的滑片P向右移动时，滑动变阻器电阻R2阻值变大，通过R2的电流变小，而R1支路电流不变，故电流表A1示数不变，电流表A示数变小。电流表A与电流表A1示数的差值，即为通过滑动变阻器R2的电流，此电流变小，故B正确；
C．电压表与电流表A1示数的比值，即为电阻R1的阻值，此阻值不变，故C错误；
D．因电压表示数不变、电流表A的示数变小，电压表与电流表A示数的乘积变小，故D错误。
故选B。
10．C
【详解】AB．分析电路图可知，开关S1闭合，开关S2断开时，R1与R2串联，电流表测量串联电路中电流，电压表测量R1两端电压；开关S1闭合，开关S2闭合时，R2被短路，电路中只有R1，电流表测量R1的电流，由于电路中总电阻变小，所以电流表示数变大；电压表测量电源两端电压，则电压表示数变大，故AB错误；
C．由于电压表始终测量R1两端电压，电流表始终测量通过R1的电流，由可知，电压表和电流表示数的比值等于R1的阻值，所以电压表和电流表示数的比值不变，故C正确；
D．由于电源电压不变，电路中总电阻变小，电路中电流增大，由可知，电路消耗的总功率变大，故D错误。
故选C。
11．BC
【详解】A．由电路图知道，R与R0串联，电压表测R两端的电压，电流表测电路中的电流，当滑片在B点时，滑动变阻器连入电路的阻值最大，电路中电流最小，根据串联电路的规律知道，此时电压表的示数最大，结合图乙知道，此时滑动变阻器两端的电压为2.5V，电路中的电流为0.1A，则电源电压为①
当滑片移动到A点时，滑动变阻器连入电路的阻值是0，其两端电压是0，结合图乙知道，此时电路中的电流为0.6A。则电源电压为②
电源电压是一定的，由①②解得R0=5Ω，U=3V
故A错误；
B．由欧姆定律知道，滑动变阻器连入电路的阻值最大值为
故B正确；
C．由知道，当滑动变阻器连入电路的阻值最大值时，电路中电流最小，定值电阻的电功率的为最小值
故C正确；
D．滑动变阻器R的电功率与电路总功率的比值
由此可知，当滑动变阻器R接入电路的阻值为5 Ω时，滑动变阻器R的电功率与电路总功率的比值不是最大，故D错误。
故选BC。
12．BD
【详解】A．测量时电流表的示数为0.4A，由 可得，电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻
R2 =R R1 =50Ω 30Ω=20Ω
由表格数据可知，被测同学的身高为150cm，故A错误；
B．站在测量仪上的同学身高越高，滑片向上移动，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，定值电阻两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数越大，故B正确；
C．当电压表的示数为15V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，此时定值电阻两端的电压
U1 =U U2 =20 V 15 V=5 V
电路中的电流
滑动变阻器接入电路中的最大阻值
由表格数据可知，此测量仪最多能测量身高为185cm的同学，故C错误；
D．要提高测量仪的测量身高值，应使滑动变阻器接入电路中的电阻变大，可以把R1 换成阻值更大的定值电阻，此时R1 分得的电压变大，根据串联电路电压的规律，应增大变阻器的电压，由分压原理，应加长变阻器连入电路中的电阻大小，故滑片向上移动，即提高测量仪的测量身高值，故D正确。
故选BD。
13．BC
【详解】A．由题意可知，只闭合开关S时，各电阻中均有电流通过，所有电表均有示数，由电路图可知，电流从电源的正极出发，依次经、电表a、、回到电源的负极，所用电表a为电流表，当三开关均闭合时，与被短路，电路为的简单电路，电源不会短路，故A错误；
B．只闭合开关S时，、、串联，电压表测与两端的电压之和，电压表V2测与两端的电压之和，当滑动变阻器的滑片向右移动时，变阻器接入电路中的电阻变大，电路的总电阻变大，由可知，电路中的电流变小，由可知，、两端的电压均变小，则电压表的示数变小，因串联电路中总电压等于各分电压之和，且电压表的示数等于电源的电压减去两端的电压，所以，与两端的电压之和变大，即电压表V2的示数变大，故B正确；
C．设滑动变阻器的滑片向右移动前后电路中的电流分别为、，则电压表V1示数的变化量
电压表V2示数的变化量
所以，，故C正确；
D．只闭合开关S、，移动滑动变阻器的滑片，电压表V1示数变化量为，电流变化量为，电压表V2示数变化量为，电功率的变化量为
故D错误。
故选BC。
14．BCD
【详解】只闭合开关S1，小灯泡和滑动变阻器R2串联，电压表测量滑动变阻器两端电压。
A. 滑动变阻器滑片P向右滑动时，电阻变大，根据串联电路电阻规律可知电路中总电阻变大，由欧姆定律可知，电路中电流变小，由欧姆定律可知小灯泡两端电压变小，故小灯泡变暗，由串联电路电压规律可得，滑动变阻器两端电压变大，故A错误；
B. 小灯泡电阻
滑片 P 滑至中点时，连入电路中电阻
由串联电路分压规律可知，灯泡 L与 R2两端的电压之比
故B正确；
C. 在保证电路安全的情况下，电路中的最大电流应为小灯泡的额定电流
此时滑动变阻器两端电压
滑动变阻器的最小阻值
故C正确；
D. 滑片 P 滑至b端， 开关S1、S2、S3均闭合时，定值电阻R1和滑动变阻器R2并联，小灯泡被短接
通过定值电阻R1的电流
通过滑动变阻器R2的电流
电路中的总电流
电路的总功率
故D正确。
故选BCD。
15．（1）0.75W，5Ω；（2）2V；（3）5Ω~20Ω
【详解】解：（1）由乙图可知，灯泡的电压为2.5V时，通过灯泡的电流为0.3A，则小灯泡的额定功率
P额=U额I额=2.5V×0.3A=0.75W
只闭合S、S2时，变阻器与灯泡串联，移动滑片P至某一位置，电流表示数为0.3A，则灯泡达到额定电流，故灯泡两端电压为额定电压，所以滑动变阻器的电阻
（2）滑片P不动，只闭合S、S1时，变阻器与R1串联，电压表测量R1两端电压，则电压表示数
（3）只闭合S、S2时，变阻器与灯泡串联，灯泡正常工作时，电流为0.3A，所以电路中最大电流为0.3A，所以变阻器最小电阻为5Ω，灯泡两端电压为2.5V，滑动变阻器两端电压为1.5V，则电压表选择0~3V量程；电压表接在b、c两点之间，测滑动变阻器两端电压，当滑动变阻器两端电压最大为3V时，滑动变阻器的电阻最大，电路中电流最小，电流表安全，则灯泡两端电压
UL=U-3V=4V-3V=1V
由乙图可知，灯泡两端电压为1V时，通过灯泡的电流为0.15A，则滑动变阻器的最大电阻
所以滑动变阻器的阻值范围为5Ω~20Ω。
答：（1）小灯泡的额定功率0.75W，变阻器连入电路的电阻5Ω；
（2）滑片P不动，只闭合S、S1时，电压表的示数2V；
（3）滑动变阻器的阻值范围为5Ω~20Ω。
16．（1）10Ω；（2）3.75W；（3）12V~16V
【详解】解：由电路图可知，小灯泡与滑动变阻器串联，电流表测电路中的电流。
（1）根据可得小灯泡正常发光时的电阻为
（2）当R取最大值时，则电路中的总电阻
R总＝R+RL＝50Ω+10Ω＝60Ω
则电路总功率
（3）将滑动变阻器R2的滑片P从距左端三分之一处向右端移动的过程中，电表示数均不小于三分之一，所以，由滑动变阻器的规格可知，电流表的量程为0~0.6A，电路中电流的变化范围为0.2A~0.6A，当电路中的电流为0.2A时，滑动变阻器接入电路中的电阻最大，因串联电路中总电阻等于各分电阻之和，所以，电源的电压
U＝I（R1+R2）＝0.2A×（10Ω+50Ω）＝12V
当电路中的电流为0.6A时，滑动变阻器接入电路中的电阻为，此时电源的电压
所以，电源的电压范围为12V~16V；由电压表的量程为0~15V可知，电压表示数的变化范围为5V~15V，当电压表的示数为5V时，滑动变阻器接入电路中的电阻为，此时电源的电压
当电压表的示数为15V时，滑动变阻器接入电路中的电阻为50Ω，此时电源的电压
所以，电源的电压范围为8V~18V；因电流表、电压表能同时偏转相同的角度，所以，电源的电压范围为12V~16V。
答：（1）小灯泡正常发光时的电阻是10Ω；
（2）若电源电压为15V，当R取最大值时，电路总功率为3.75W；
（3）电源电压U的取值范围为12V~16V。
