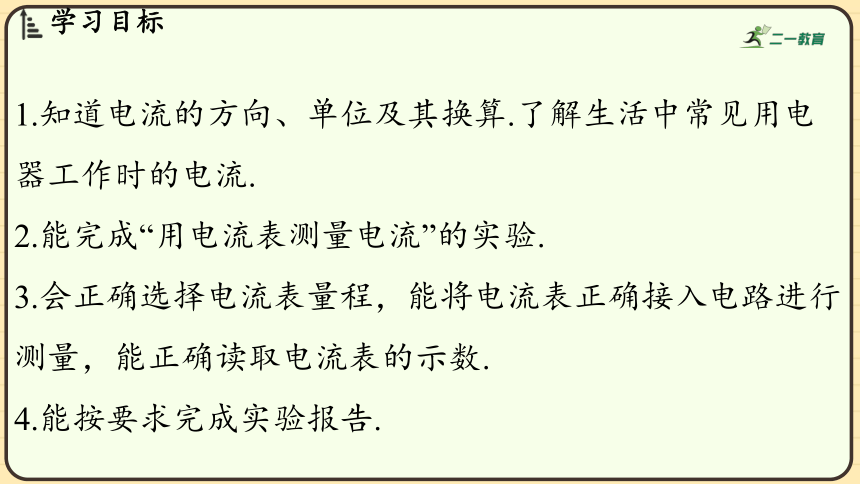

1.知道电流的方向、单位及其换算.了解生活中常见用电
器工作时的电流.
2.能完成“用电流表测量电流”的实验.
3.会正确选择电流表量程，能将电流表正确接入电路进行
测量，能正确读取电流表的示数.
4.能按要求完成实验报告.

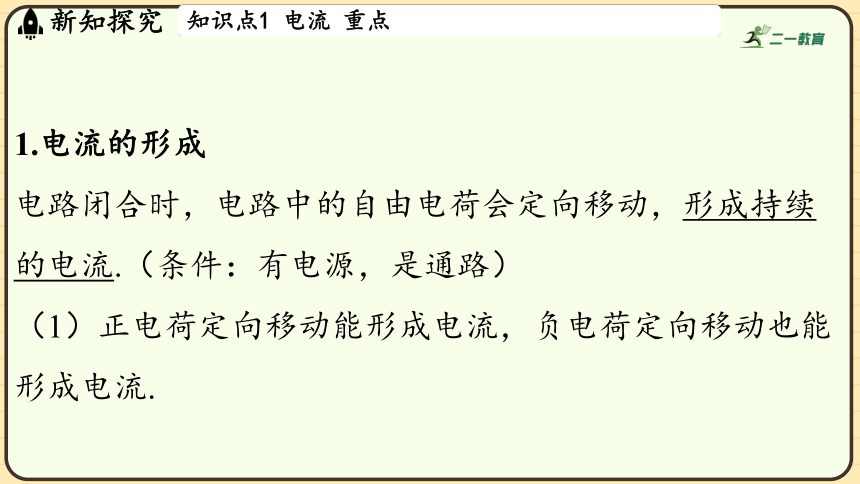

1.电流的形成
电路闭合时，电路中的自由电荷会定向移动，形成持续
的电流.（条件：有电源，是通路）
（1）正电荷定向移动能形成电流，负电荷定向移动也能
形成电流.

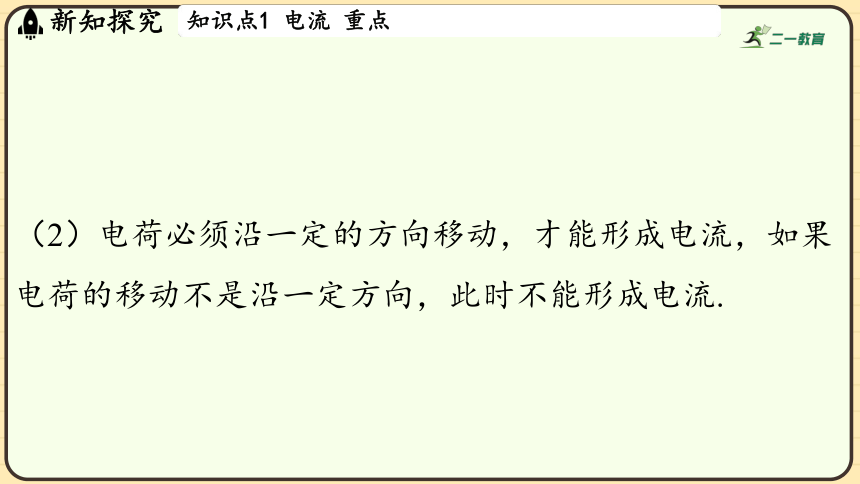

（2）电荷必须沿一定的方向移动，才能形成电流，如果
电荷的移动不是沿一定方向，此时不能形成电流.
特别提醒
对电流形成的理解
电流可以是只由正电荷（或负电荷）定向移动形成的,也
可以是由正、负电荷同时向相反的方向定向移动形成的,
如酸、碱、盐水溶液中的正、负离子同时向相反的方向
定向移动形成电流.

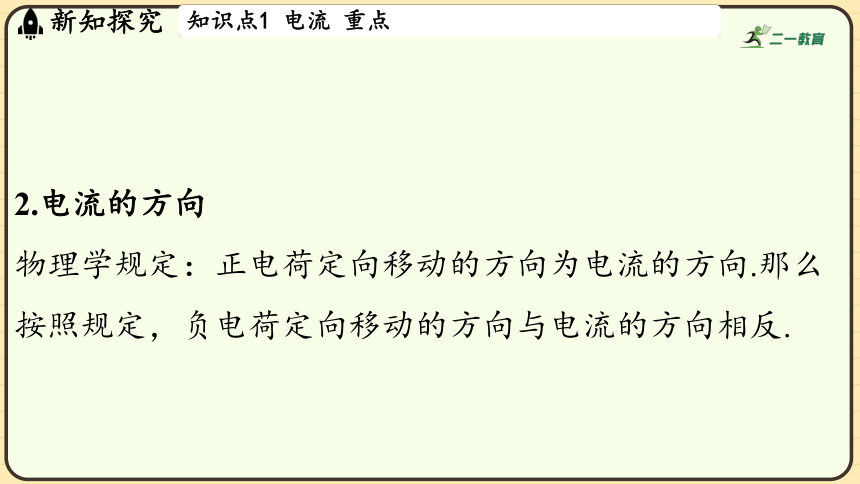

2.电流的方向
物理学规定：正电荷定向移动的方向为电流的方向.那么
按照规定，负电荷定向移动的方向与电流的方向相反.

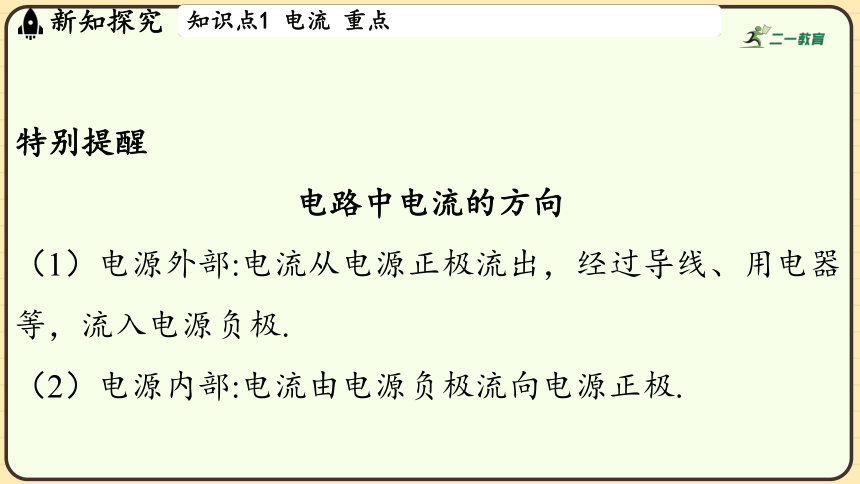

特别提醒
电路中电流的方向
（1）电源外部:电流从电源正极流出，经过导线、用电器
等，流入电源负极.
（2）电源内部:电流由电源负极流向电源正极.

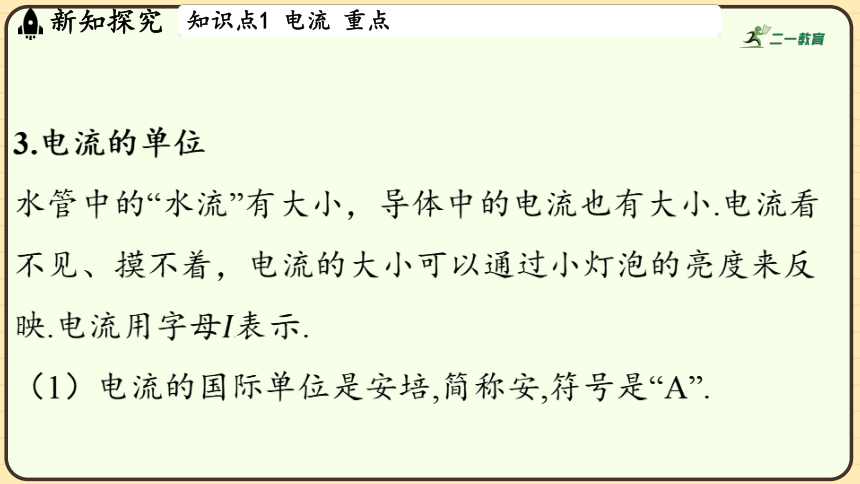

3.电流的单位
水管中的“水流”有大小，导体中的电流也有大小.电流看
不见、摸不着，电流的大小可以通过小灯泡的亮度来反
映.电流用字母表示.
（1）电流的国际单位是安培,简称安,符号是“A”.

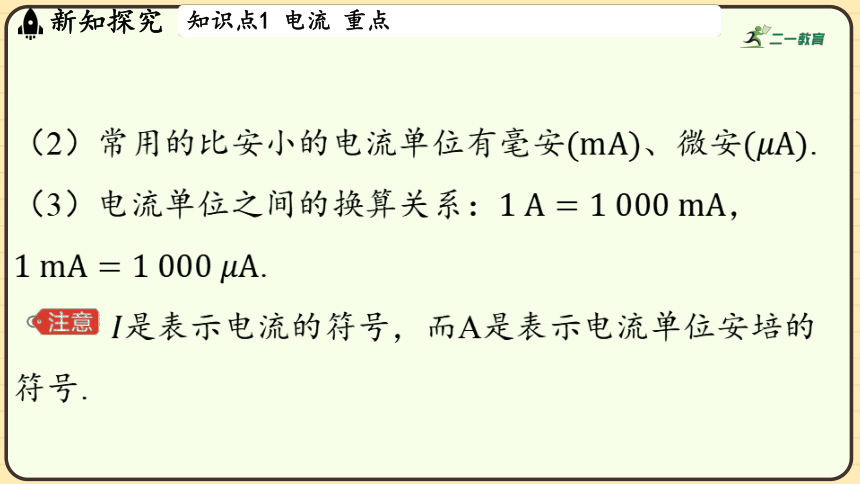

（2）常用的比安小的电流单位有毫安、微安 .
（3）电流单位之间的换算关系： ，
.
是表示电流的符号，而A是表示电流单位安培的
符号.

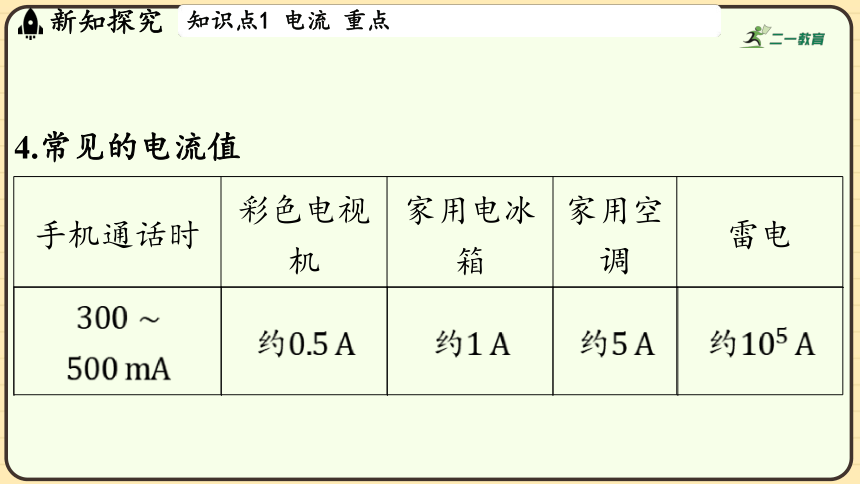

4.常见的电流值
手机通话时 彩色电视 机 家用电冰 箱 家用空 调 雷电
约 约 约 约

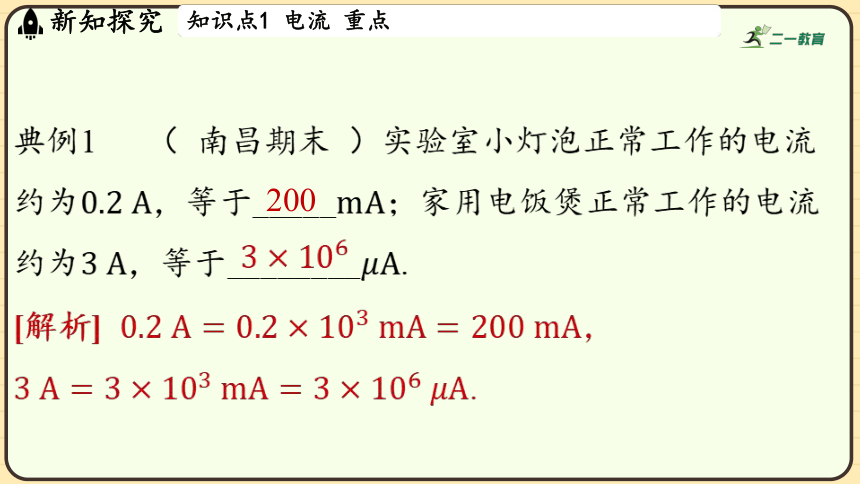

典例1 （ 南昌期末 ）实验室小灯泡正常工作的电流
约为，等于_____ ；家用电饭煲正常工作的电流
约为，等于________ .
200
[解析] ，
.

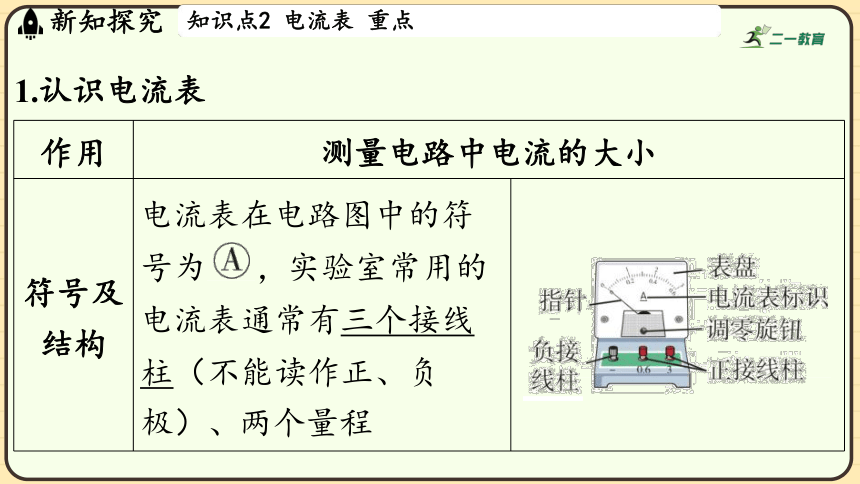

1.认识电流表
作用 测量电路中电流的大小 符号及 结构 电流表在电路图中的符 号为_________，实验室常用的 电流表通常有三个接线 柱（不能读作正、负 极）、两个量程 __________________________________________________________
作用 测量电路中电流的大小 表盘上 所标字 母“A” 的含义 一是表示该表为电流表，二是表示用该表测量 电流时表盘上示数的单位为安培 表盘及 两种接 线方式 __________________________________________ _____________________________________________
作用 测量电路中电流的大小 对应量 程及分 度值 当接“-”和“0.6”两个接线 柱时，其量程为 ，每小格表示 ，即分度值为 当接“-”和“3”两个接
线柱时，其量程为
，每小格表示
，即分度值为
2.电流表的使用
使用规则 违反规则的后果
调零 实验前要检查指针 是否对准零刻度线. 如有偏差，需用零 点调节器调到零位 如果指针不在零刻度位置就开
始测量，会出现以下两种情
况：
（1）指针在零刻度线左侧：
读数偏小.
使用规则 违反规则的后果
调零 实验前要检查指针 是否对准零刻度线. 如有偏差，需用零 点调节器调到零位 （2）指针在零刻度线右侧：
读数偏大
使用规则 违反规则的后果
串联 电流表必须与被测 用电器串联 如果和用电器并联，该用电器
会被短路，不能工作，还有可
能烧坏电流表和电源
“正” 进 “负” 出 连接电流表时，必 须使电流从正接线 柱流入，从负接线 柱流出 若电流表的正、负接线柱接
反，指针会反向偏转，测不出
电流，且容易损坏电流表
使用规则 违反规则的后果
量程 选择 测量前先用“试触 法”估计待测电流的 大小，被测电流不 能超过所选量程.在 不超过量程的前提 （1）如果被测电流超过电流
表量程，无法读数，还容易损
坏电流表.
使用规则 违反规则的后果
量程 选择 下，应选用小量 程，便于精确读 数，减小误差 （2）如果选择量程过大，例
如，可选择 量程时选
择 量程，测量误差会
变大
使用规则 违反规则的后果
严禁 电源 短路 不允许把电流表直 接连到电源的两极 上 若电流表不经过用电器直接接
到电源的两极上，会造成电源
短路，烧坏电流表，还可能损
坏电源
特别提醒
“试触法”的作用
使电流表的一接线柱接好，用导线瞬时碰接另一接线柱，
通过试触达到：
（1）判断电路是否接通，若指针动，则电路接通，否则
未接通；
（2）判断正、负接线柱是否接反，若顺时针偏转，则接
正确，否则接反；
（3）判断量程是否选对，先用大量程试触，若指针偏转
角度小，则量程选择过大，应改接小量程.
3.电流表的读数
（1）“三步”读出电流表的示数
（2）示例
图15-35 电流表的示数.
（沈阳中考）用电流表测电流时，某同学接
入电路的是的量程，却在 的量程中读成
，则实际测得的电流应是________A.
以电流表大小量程之间的关系为命题点，
当电流表的指针指在同一位置时,“ ”量程对应的读
数是“”量程对应读数的5倍.如题中，在“ ”
量程中读成，而接入电路的是“ ”量程,则实
际电流表的读数应是 .
实验 目的 （1）学习使用电流表.
（2）用电流表测量电路中的电流.
实验 器材 电池组、电流表、小灯泡、开关及导线
实验 步骤 （1）选择电流表的合适量程，按照电路图
（图甲）将实验器材规范地连接起来，电流表串
联在电路图的 处（图乙）.
________________________________________________________________________________
实验 步骤 （2）闭合开关，待指针稳定后，根据所指的刻度
读出被测电流的大小，记录在自己设计的记录表
中.重复测量.
（3）将电流表串联在图甲中电路图的 处，重复
步骤（2）
实验 结论 ________________________________________________________________________________
流出和流入灯泡的电流大小相同.用电流表测量通
过灯泡的电流时，可以把电流表串联在灯泡的任
意一侧
交流 讨论 若是两个灯泡组成的串联电路，电路中各处的电
流大小相同
典例2 某同学在使用电流表测量通过某一灯泡电流的实
验中，用开关“试触”，观察到电流表的指针迅速偏转到零
刻度线左侧，于是他立即断开开关.
（1）测量时产生这种现象的原因是__________________
_______.
电流表正、负接线
柱接反
[解析] 闭合开关后，发现电流表的指针反向偏转，原因
是电流表正、负接线柱接反了.
（2）该同学为了完成实验，下一步应该采取的措施是
______________________________.
将电流表正、负接线柱接线对调
（3）改正错误后，该同学再闭合开
关，电流表示数如图所示，则此时
电流大小为____A.
1.6
[解析] 图中电流表接 量程，
对应的分度值为，示数为 .
