1.知道电阻的概念、单位及换算、电路图符号.
2.了解变阻器的结构、作用和接法.
3.了解电位器在生活中的应用，能运用电阻知识解
决一些相关问题.
4.能用控制变量法和转换法探究影响电阻大小的因素.

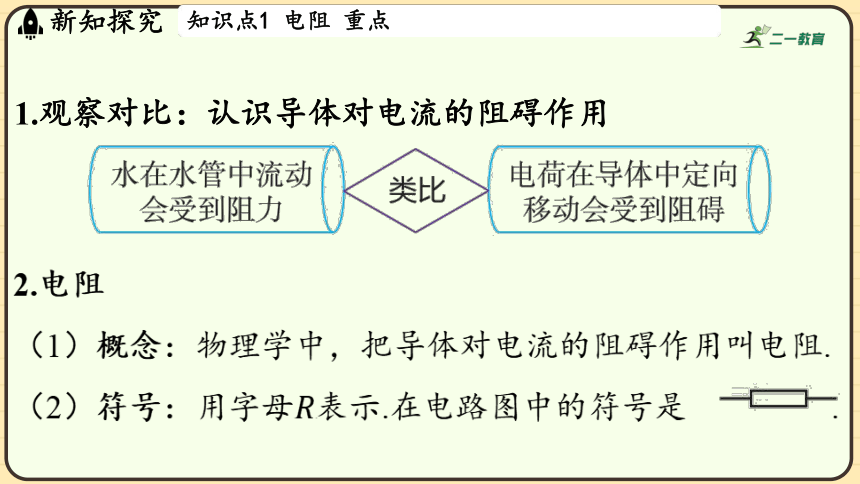

1.观察对比：认识导体对电流的阻碍作用
2.电阻
（1）概念：物理学中，把导体对电流的阻碍作用叫电阻.
（2）符号：用字母表示.在电路图中的符号是 .

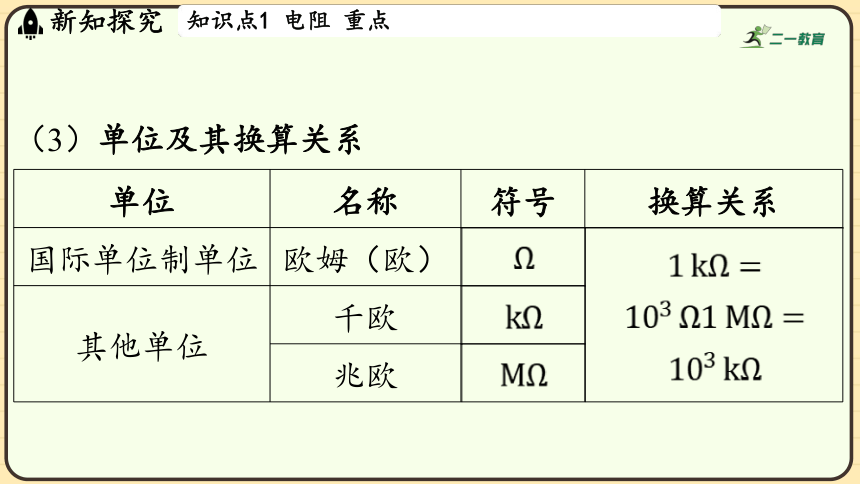

（3）单位及其换算关系
单位 名称 符号 换算关系
国际单位制单位 欧姆（欧）
其他单位 千欧 兆欧 （4）几种常见的电阻值
白炽电灯 电熨斗 电暖器 人体 皮肤干燥 时 皮肤潮
湿时
以下

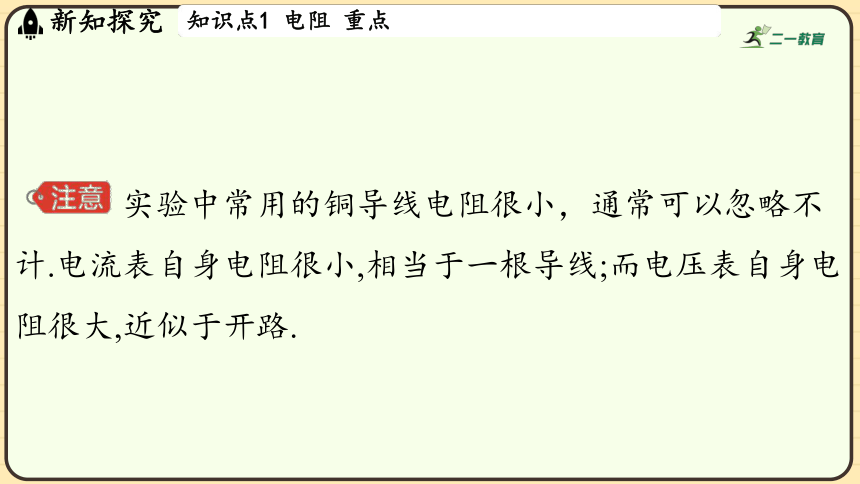

实验中常用的铜导线电阻很小，通常可以忽略不
计.电流表自身电阻很小,相当于一根导线;而电压表自身电
阻很大,近似于开路.

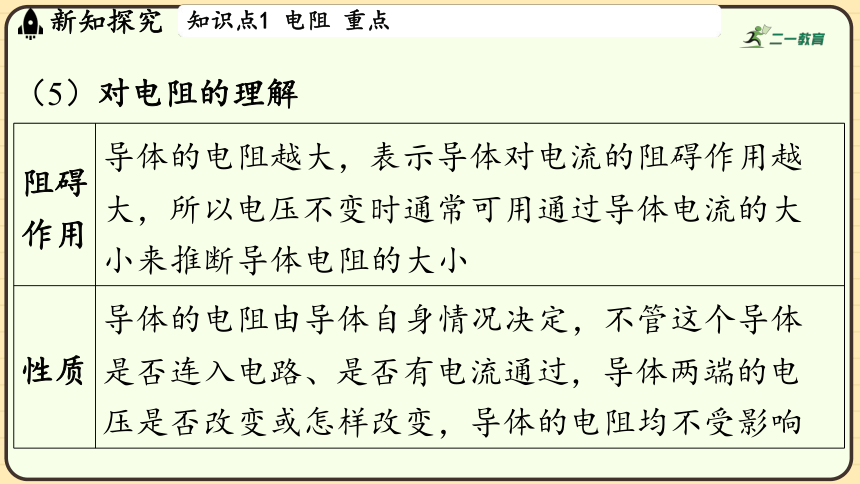

（5）对电阻的理解
阻碍 作用 导体的电阻越大，表示导体对电流的阻碍作用越
大，所以电压不变时通常可用通过导体电流的大
小来推断导体电阻的大小
性质 导体的电阻由导体自身情况决定，不管这个导体
是否连入电路、是否有电流通过，导体两端的电
压是否改变或怎样改变，导体的电阻均不受影响

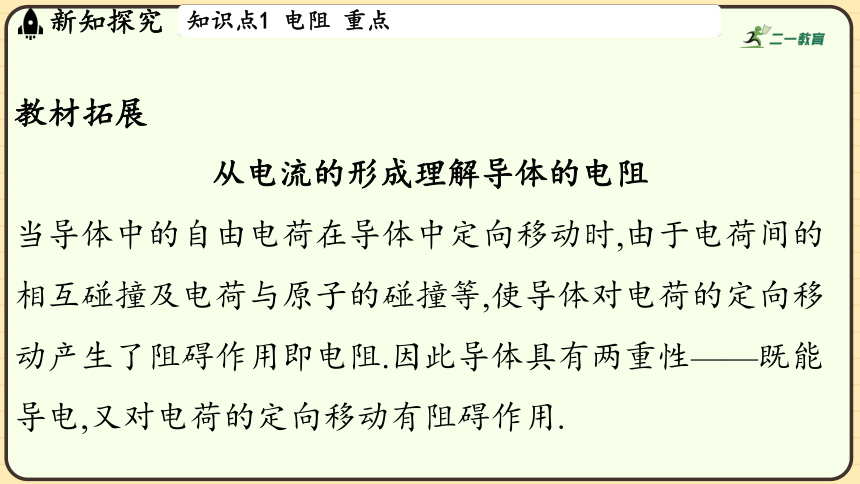

教材拓展
从电流的形成理解导体的电阻
当导体中的自由电荷在导体中定向移动时,由于电荷间的
相互碰撞及电荷与原子的碰撞等,使导体对电荷的定向移
动产生了阻碍作用即电阻.因此导体具有两重性——既能
导电,又对电荷的定向移动有阻碍作用.

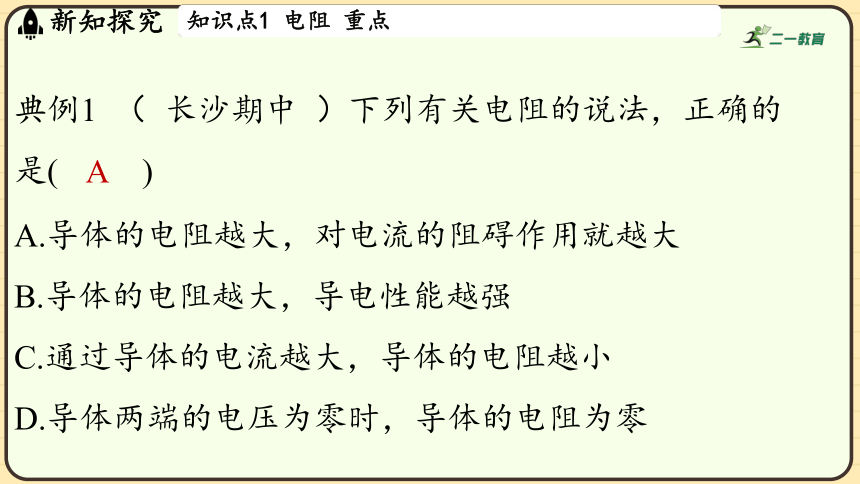

典例1 （ 长沙期中 ）下列有关电阻的说法，正确的
是( )
A
A.导体的电阻越大，对电流的阻碍作用就越大
B.导体的电阻越大，导电性能越强
C.通过导体的电流越大，导体的电阻越小
D.导体两端的电压为零时，导体的电阻为零

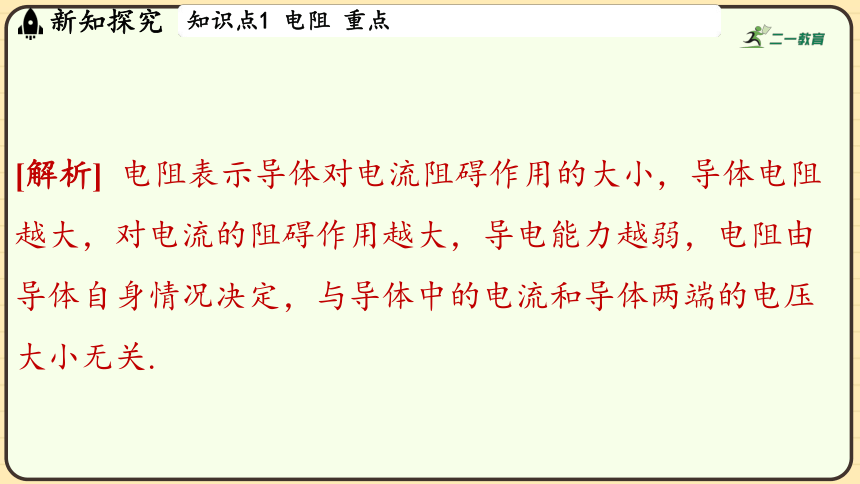

[解析] 电阻表示导体对电流阻碍作用的大小，导体电阻
越大，对电流的阻碍作用越大，导电能力越弱，电阻由
导体自身情况决定，与导体中的电流和导体两端的电压
大小无关.

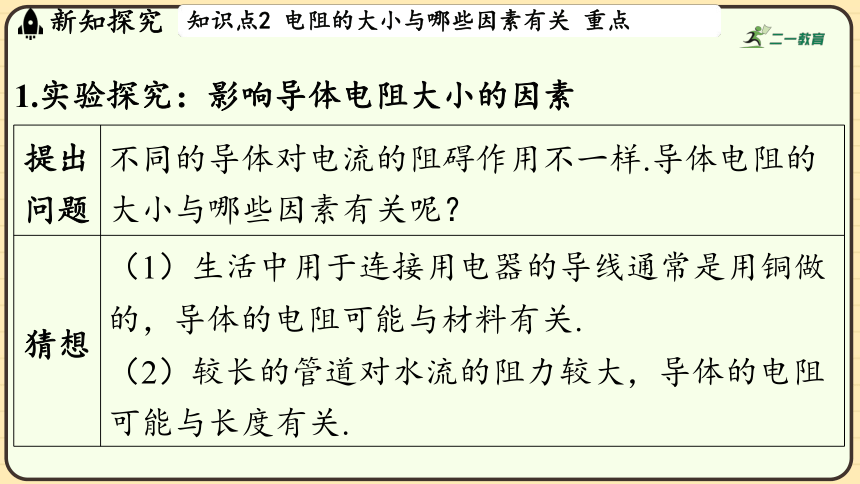

1.实验探究：影响导体电阻大小的因素
提出 问题 不同的导体对电流的阻碍作用不一样.导体电阻的
大小与哪些因素有关呢？
猜想 （1）生活中用于连接用电器的导线通常是用铜做
的，导体的电阻可能与材料有关.
（2）较长的管道对水流的阻力较大，导体的电阻
可能与长度有关.

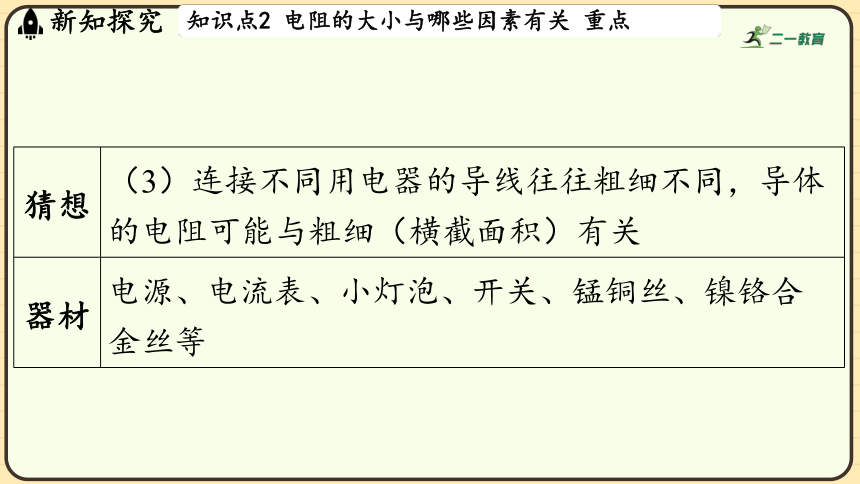

猜想 （3）连接不同用电器的导线往往粗细不同，导体
的电阻可能与粗细（横截面积）有关
器材 电源、电流表、小灯泡、开关、锰铜丝、镍铬合
金丝等
实验 步骤 ______________________________________
（1）按电路图（未画出）连接电路，在电路中留
出接不同导体的位置；
（2）选取横截面积相同、长度相同的镍铬合金丝
和锰铜丝，把它们分别接入电路，闭合开关，观
察灯泡亮度并记录电流表的示数；
实验 步骤 （3）选取横截面积相同、长度不同的镍铬合金
丝，把它们分别接入电路，闭合开关，观察灯泡
亮度并记录电流表的示数；
（4）选取长度相同、横截面积不同的镍铬合金
丝，把它们分别接入电路，闭合开关，观察灯泡
亮度并记录电流表的示数
实验 数据 ____________________________________________________________________________________________________
分析 论证 （1）接电阻丝A时比接电阻丝B时，电流表示数
大，说明长度和横截面积都相同的不同材料的导
体，电阻的大小不同；
（2）接电阻丝B时比接电阻丝C时，电流表示数
大，说明横截面积相同的同种材料的导体，长度
越长，导体的电阻越大；
分析 论证 （3）接电阻丝C时比接电阻丝D时，电流表示数
小，说明长度相同的同种材料的导体，横截面积
越小，导体的电阻越大
实验 结论 导体电阻的大小不仅跟材料有关，还与其长度和
横截面积有关.研究表明，导体的电阻是导体本身
的一种性质
交流 讨论 （1）电阻大小受多个因素的影响，比较两段导体
的电阻大小时，没有一定的前提条件，是无法比
较的．
（2）只有一根电阻丝，其他器材足够时，可以研
究电阻与长度、横截面积、温度的关系，不能研
究电阻与材料的关系
教材拓展
导体电阻与温度有什么关系
如图所示，用酒精灯给日光灯丝加热，
随着灯丝温度升高，电流表示数变小，
灯泡变暗.结论：导体电阻的大小与导
体的温度有关.大多数金属导体的电阻随温度的升高而增
大,某些合金（如锰铜）的电阻随温度变化较小，少数物
质（如碳）的电阻随温度的升高而减小.常温下，常见金
属导体的电阻随温度变化不大.在初中阶段，若无特别说
明均不考虑电阻随温度的变化.
2.材料的导电性能
研究表明，材料不同，导电性能也不同.电阻较小的材料
导电性能较强，电阻较大的材料导电性能较弱.如图是生
活中常见材料在导电性能方面的排序.
铜的导电性能优于铁.对于长度、横截面积相同的铁丝和铜
丝，铁丝的电阻约是铜丝的6倍，所以一般不用铁制作导线.
（1）导体：指容易导电的材料，如金属、人体、大地、
石墨、食盐水溶液等.
（2）绝缘体：指不容易导电的材料，如橡胶、玻璃、塑
料等.
（3）半导体：指导电性能介于导体和绝缘体之间的材料，
如锗、硅.温度、光照、杂质等因素对其导电性能有很大
影响.
典例2 （武汉中考）某同学利用表格中的几种导体探究
影响导体电阻大小的因素.下列说法正确的是( )
导体代号 长度/ 横截面积/ 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A.为检验“导体电阻跟导体长度有关”的猜想，应选用导体
①与②
B.为检验“导体电阻跟导体长度有关”的猜想，应选用导体
①与③
C.为检验“导体电阻跟导体横截面积有关”的猜想，应选用
导体①与④
D.为检验“导体电阻跟导体材料有关”的猜想，应选用导体
②与④
√
[解析] 根据控制变量法，探究电阻跟长度的关系时，需
要控制材料和横截面积都相同，改变导体长度，应选②
③；探究电阻跟横截面积的关系时，需要控制材料和长
度都相同，改变导体横截面积，应选①②；探究电阻跟
材料的关系时，需要控制长度和横截面积都相同，改变
导体材料，应选②④.
1.滑动变阻器（实验室中常用的变阻器）
原理 靠改变连入电路中的电阻丝的长度来改变电阻
构造 如图所示，电阻丝外部涂有绝缘层，绕在绝缘
瓷筒上，电阻丝与滑片接触处的绝缘层已刮
掉；滑片套在金属杆上，可自由滑动；金属杆
的电阻很小，相当于一根导线
___________________________________________________
作用 调节滑动变阻器的滑片 ，可以逐渐改变电路中
的电阻，从而逐渐改变电路中的电流和部分电
路两端的电压，另外还可以起到保护电路
（接通电路前，将滑片移至滑动变阻器阻值最
大处）的作用
结构示 意图和 符号 ______________________________________________________________________
铭牌上 所标数 值意义 如图所示的滑动变阻器标有“ ”字
样，表示此滑动变阻器的最大阻值是 ，允
许通过的最大电流是
________________________________________________________________________________
铭牌上 表示此滑动变阻器允许通过的最大电
流是，但不能认为接入最大阻值 时电流就是
.
2.滑动变阻器的接法
（1）接入、或、接线柱
电路连接图 分析
____________________________________________________ ________________________________________________________________________________
连入电路中的电阻是 段
电路连接图 分析
_________________________________________________ ________________________________________________________________________________
连入电路中的电阻是 段
（2）接入、或、接线柱
电路连接图 分析
___________________________________________________________ ________________________________________________________________________
连入电路中的电阻是 段
电路连接图 分析
_________________________________________________________________ ________________________________________________________________________
连入电路中的电阻是 段
（3）接入、接线柱
电路连接图 分析
_________________________________________________________________ ________________________________________________________________________
电阻丝全部连入电路,相当
于定值电阻（阻值最大且
不变）
（4）接入、接线柱
电路连接图 分析
_______________________________________________________ ________________________________________________________________________
没有电阻连入电路,相当于
一根导线
归纳总结
将滑动变阻器连入电路时，应采用两个接线柱“一上一下”
的接法，不能同时使用上面两个接线柱（此时滑动变阻
器接入电路的阻值为零）,也不能同时使用下面两个接线
柱（此时滑动变阻器接入电路的阻值最大且无法改变），
否则就起不到改变连入电路中电阻的作用.
3.用滑动变阻器控制灯泡亮度
实验 设计 ________________________________________________________________________________
实验 步骤 （1）如图所示连接电路，闭合开关，当滑动变阻
器的滑片位于图中位置时，灯泡较暗.
（2）若向左移动滑片，观察到电流表示数变大，
灯泡由暗变亮.
（3）若向右移动滑片，观察到电流表示数变小，
灯泡由暗变灭
结论 与灯泡串联的滑动变阻器能改变电路中电流的大
小，控制灯泡的亮度
交流 讨论 接通电路前，应将滑片移到滑动变阻器接入电路
的阻值最大处.这样做是为了使闭合开关时，电路
中的电流最小，从而保护电路元件，防止因电流
过大而损坏
特别提醒
滑动变阻器的使用
1.按需选择：通过滑动变阻器的电流不能超过允许通过的
最大值.
2.连接：要与被控制的用电器串联，接通电路前滑片移至
阻值最大处.
3.接法：只要选定滑动变阻器的下端接线柱，上端两个接
线柱中任何一个连入电路，接法是等效的.
典例3 （ 自贡中考 ）如图是滑动变阻器的结构示意
图，当滑片 向右移动时，要使连入电路中的电阻变大，
应选择的接线柱为( )
D
A.和 B.和 C.和 D.和
[解析] 滑片 向右移动时，要使连入电路中的电阻变大，
则电阻丝段接入电路，即需要接 接线柱，上端两个接
线柱可任选其一，故应选择的接线柱为和（或和 ）.
4.电阻箱
滑动变阻器能够改变接入电路的电阻，但不能显示出接
入的阻值.电阻箱是一种可以调节电阻大小,并且能够显示
出电阻值的变阻器，在电路图中的符号是 .旋钮
式电阻箱为实验室常用电阻箱.
使用 方法 ___________________________________________
将如图所示电阻箱面板的两个接线柱接入电路,调
节四个旋钮就能得到 之间的任意整数
阻值的电阻
读数 方法 ______________________
各旋钮的小三角指示的数乘以面板上标记的倍数,
然后将数值加在一起,就是电阻箱连入电路中的电
阻值.如图所示是某电阻箱连入电路后的示意图，
该电阻箱的示数为：
教材拓展
插入式电阻箱
插入式电阻箱有两个接线柱,
接线柱之间有几段电阻丝,电
阻丝的上方有能插入或拔出的
铜塞.拔出铜塞时,对应的那段电阻丝就接入了电路;插入铜
塞时,对应的那段电阻丝就会被短路,相当于没有接入.如图
所示是一个插入式电阻箱的示意图,插入、 铜塞,接入电
路的电阻为 ;如果四个铜塞都拔出,接
入电路的电阻为 .
5.变阻器的应用
变阻器，生活中常称为电位器，常见的有机械式和数字
电位器.
（1）机械式电位器：这种元件通过机械动作（如旋转或
滑动）改变电阻值，从而实现对电路中电流或电压的调
节.家用电器的音量调节、台灯调光和电热毯的温度调节
皆用到电位器，即通过改变电阻来实现调音量、调光、
调温等功能.
（2）数字电位器：用数字信号改变电阻值的半导体集成
电路.这种电位器的噪声小、寿命长、抗环境污染，并可
通过程序调控，常用于自动检测与控制、智能仪器仪表
等重要领域.
典例4 （天津中考）电位器实质是一种变
阻器，如图是电位器的结构和连入电路的
示意图，、、是接线柱.当滑片向 端
旋转时，连入电路的电阻( )
B
A.变大 B.变小
C.不变 D.先变大后变小
[解析] 由图可知，、接线柱接入电路，当滑片向 端
旋转时，电阻片接入电路的长度变小，即连入电路的电
阻变小.
