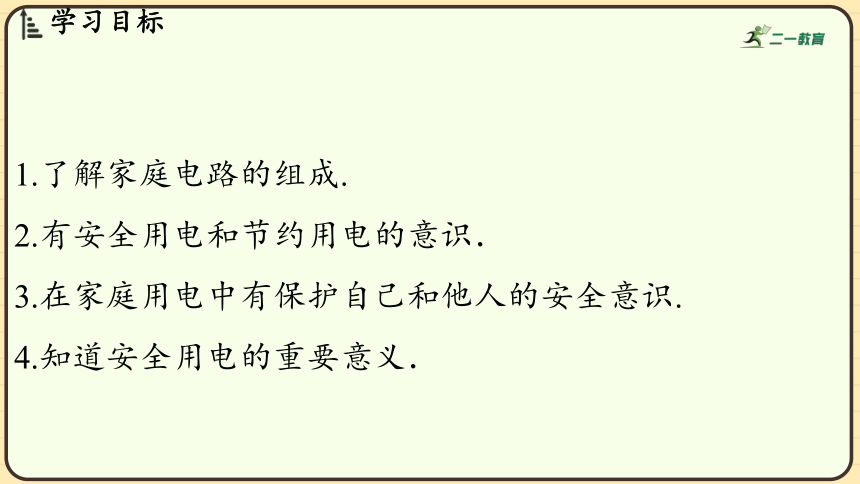

1.了解家庭电路的组成.
2.有安全用电和节约用电的意识．
3.在家庭用电中有保护自己和他人的安全意识.
4.知道安全用电的重要意义．

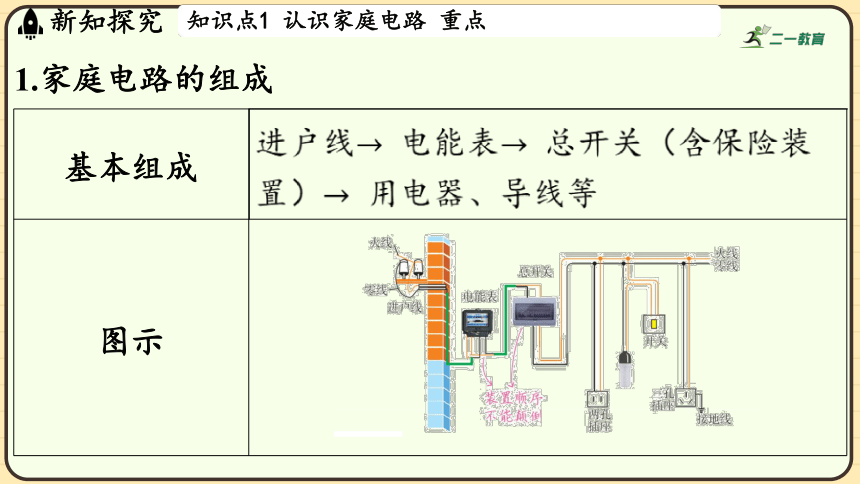

1.家庭电路的组成
基本组成 进户线 电能表 总开关（含保险装
置） 用电器、导线等
图示 ________________________________________________________________________________

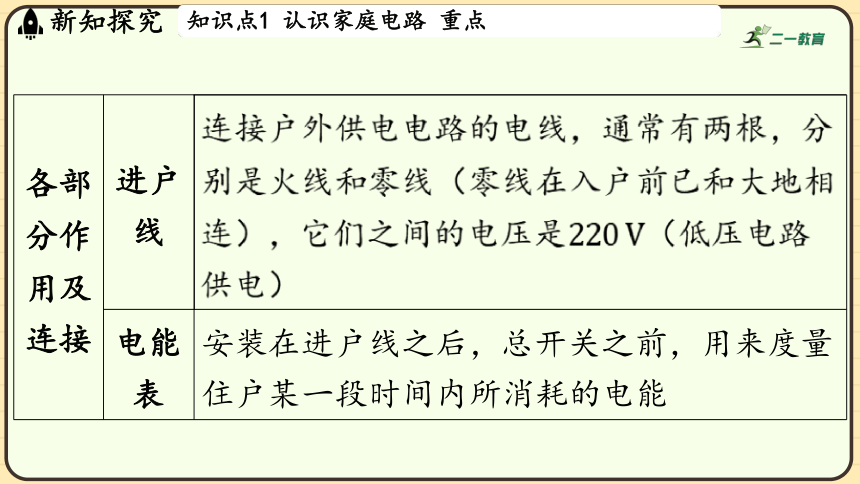

各部 分作 用及 连接 进户 线 连接户外供电电路的电线，通常有两根，分
别是火线和零线（零线在入户前已和大地相
连），它们之间的电压是 （低压电路
供电）
电能 表 安装在进户线之后，总开关之前，用来度量
住户某一段时间内所消耗的电能

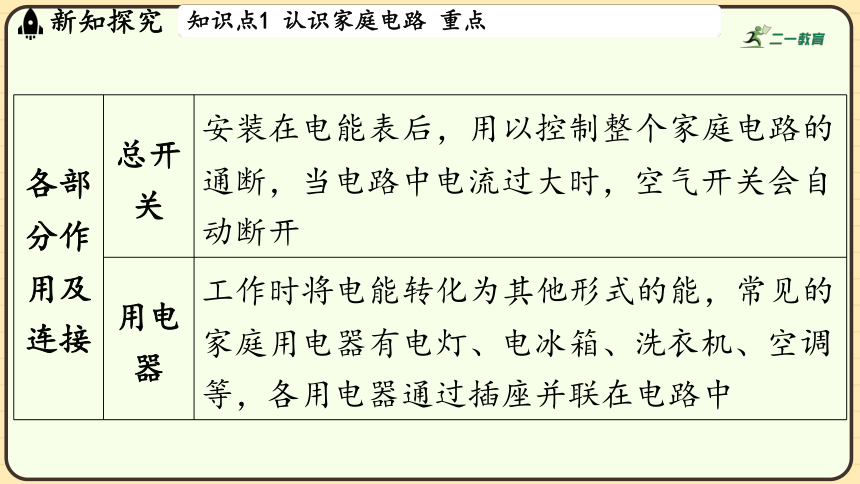

各部 分作 用及 连接 总开 关 安装在电能表后，用以控制整个家庭电路的
通断，当电路中电流过大时，空气开关会自
动断开
用电 器 工作时将电能转化为其他形式的能，常见的
家庭用电器有电灯、电冰箱、洗衣机、空调
等，各用电器通过插座并联在电路中

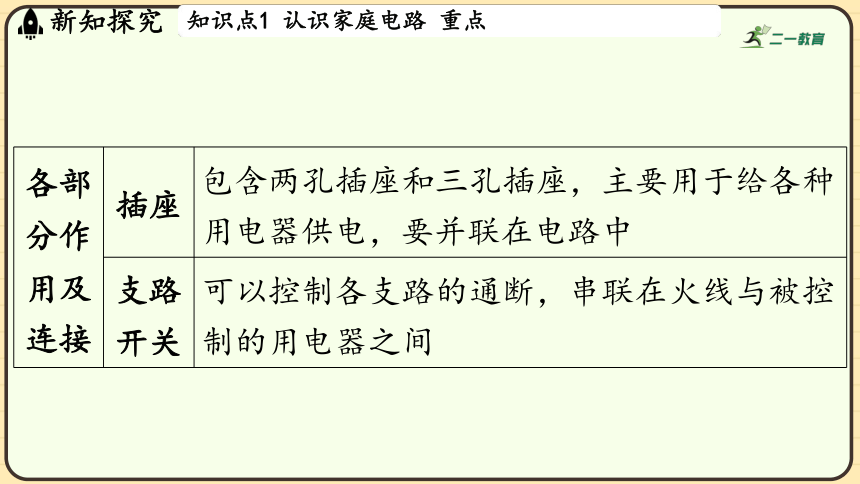

各部 分作 用及 连接 插座 包含两孔插座和三孔插座，主要用于给各种
用电器供电，要并联在电路中
支路 开关 可以控制各支路的通断，串联在火线与被控
制的用电器之间
教材拓展

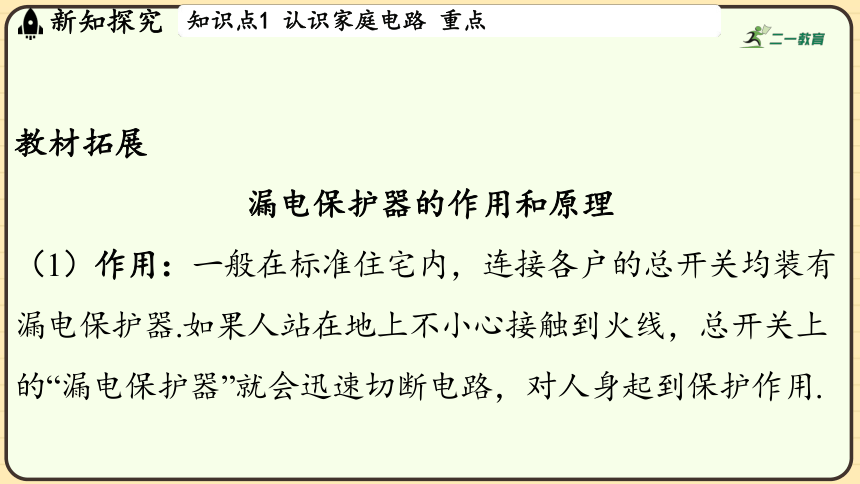

漏电保护器的作用和原理
（1）作用：一般在标准住宅内，连接各户的总开关均装有
漏电保护器.如果人站在地上不小心接触到火线，总开关上
的“漏电保护器”就会迅速切断电路，对人身起到保护作用.

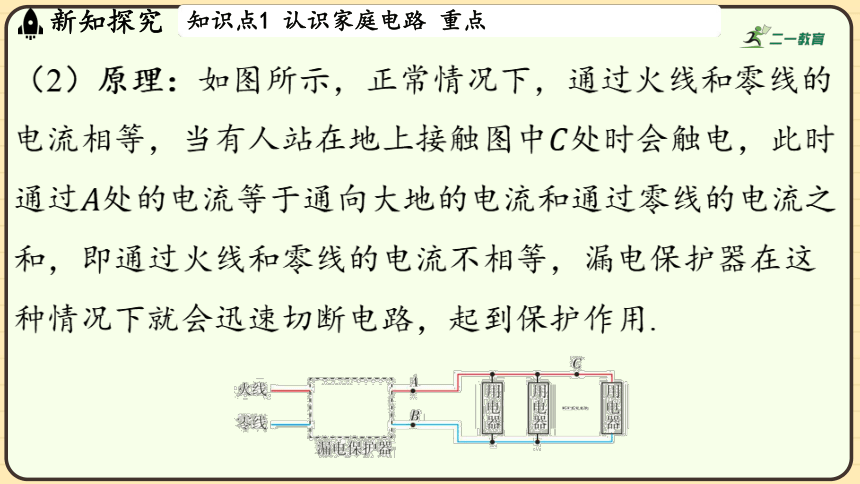

（2）原理：如图所示，正常情况下，通过火线和零线的
电流相等，当有人站在地上接触图中 处时会触电，此时
通过 处的电流等于通向大地的电流和通过零线的电流之
和，即通过火线和零线的电流不相等，漏电保护器在这
种情况下就会迅速切断电路，起到保护作用.
特别提醒

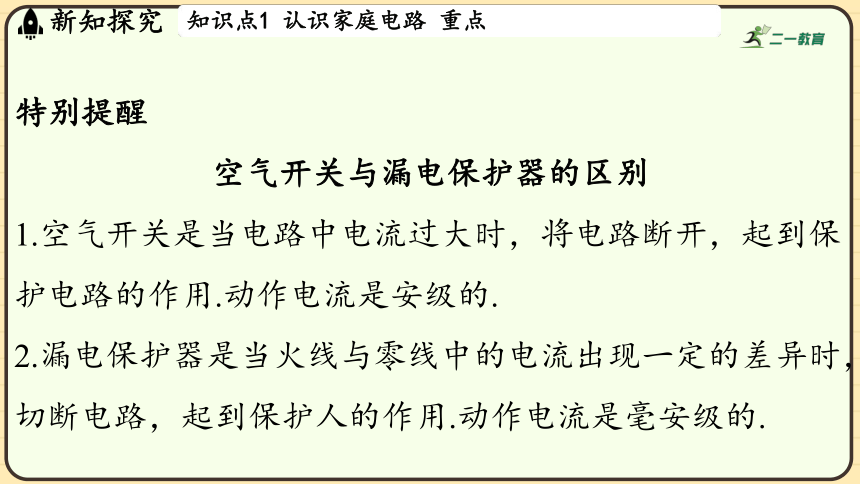

空气开关与漏电保护器的区别
1.空气开关是当电路中电流过大时，将电路断开，起到保
护电路的作用.动作电流是安级的.
2.漏电保护器是当火线与零线中的电流出现一定的差异时，
切断电路，起到保护人的作用.动作电流是毫安级的.
2.三孔插座和三脚插头

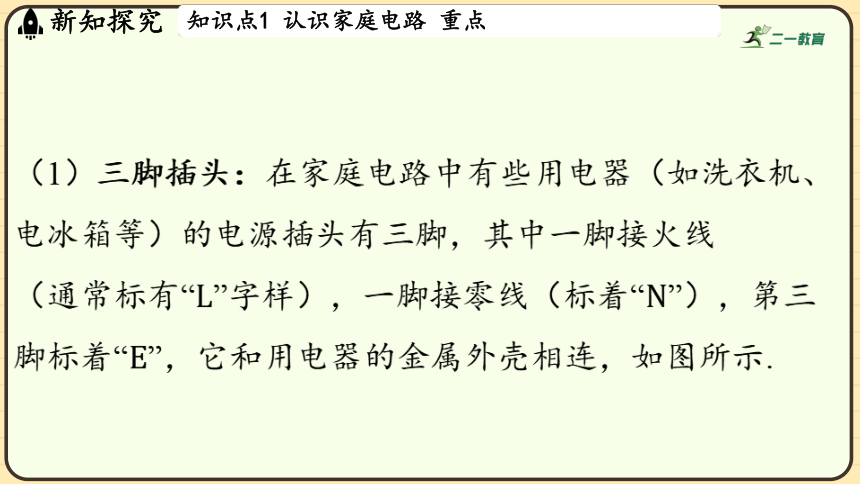

（1）三脚插头：在家庭电路中有些用电器（如洗衣机、
电冰箱等）的电源插头有三脚，其中一脚接火线
（通常标有“”字样），一脚接零线（标着“ ”），第三
脚标着“ ”，它和用电器的金属外壳相连，如图所示.
教材拓展

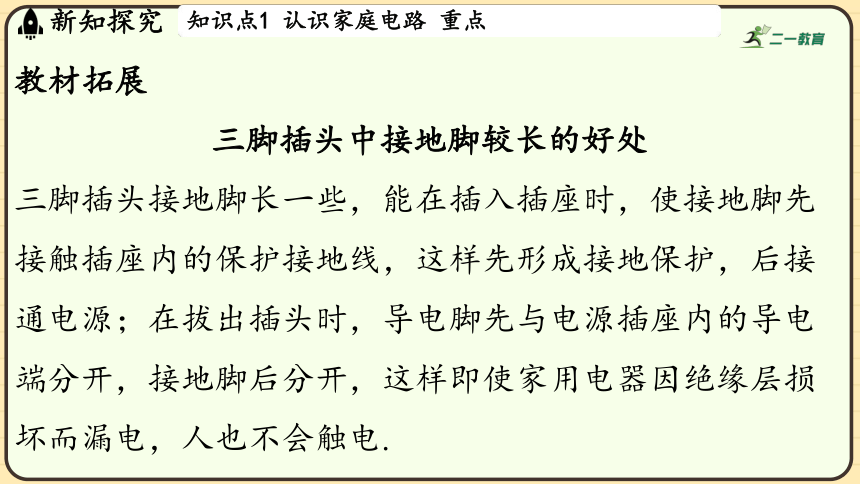

三脚插头中接地脚较长的好处
三脚插头接地脚长一些，能在插入插座时，使接地脚先
接触插座内的保护接地线，这样先形成接地保护，后接
通电源；在拔出插头时，导电脚先与电源插座内的导电
端分开，接地脚后分开，这样即使家用电器因绝缘层损
坏而漏电，人也不会触电.
（2）插座的接线方法（左零右火上接地）
3.测电笔（又名试电笔）
作用 辨别火线和零线，检测用电器外壳是否带电
构造 常见的测电笔有钢笔式和螺丝刀式两种，其构造
如图所示.
____________________________________________________________
工作 原理 以螺丝刀式为例，如果被测导线是火线，电流流
经笔尖、氖管、高阻值电阻、弹簧、笔尾，再经
过人体、大地，形成回路，有电流通过测电笔，
氖管就会发光；如果金属体笔尖接触的是零线，
氖管中不会有电流通过，不会发光
________________________________________________________________________________
使用 方法 使用测电笔时，测试者的手要握住测电笔，同时
要用手指按住（或用手接触）金属体笔尾，用笔
尖接触被测的导线.千万不能用手指接触笔尖！
________________________________________________________________________________
检测 电路 故障 在供电电压正常的情况下,若用测电笔测试两线时
发现氖管均发光,则可能是零线某处开路；若发现
氖管均不发光,则可能是火线某处开路
4.使用测电笔时的两个问题
（1）使用测电笔时，只有火线、测电笔、人体和大地构
成通路，氖管才能发光，所以手必须接触笔尾金属体.由
于测电笔的内部串联了一个阻值为 以上的高阻值电
阻，所以通过人体的电流很小，不会对人体造成伤害.
（2）在日常生活中，有时会遇到测电笔接触零线氖管也
发光的情况，原因可能是进户零线断路，用电器不能工
作，此时室内线路处于带电状态，检测零线时相当于通
过用电器间接与火线连接.
典例1 （衡阳中考）学习了家庭电路相关知识后，小明
对如图所示设计的家庭电路的认识正确的是( )
A.图中两只灯与其对应控制开关的连接都是正确的
B.使用洗衣机时应选择插座
C.灯、 是串联的
D.若图中、之间发生断路，则用试电笔检查插座 的
各个插孔，试电笔的氖管都不发光
√
[解析] 为了使开关断开后灯不带电，控制灯的开关
应接在火线与灯之间，图中开关接在零线与灯 之间
了；灯、是并联的；若、 之间发生断路，
插座 的右插孔仍与火线相连，该插孔可使氖管发光.
1.触电：指一定大小的电流通过人体所引起的伤害事故.
当通过人体的电流达到一定值，就会发生触电事故.
（1）人体对不同电流的反应
通过人体的电流 人体的感觉或对人体造成的伤
害
左右 使人产生麻的感觉
超过 使人感到剧痛，甚至神经麻
痹，呼吸困难
达到 就可使人窒息,心脏停止跳动
（2）大量事实表明：不高于 的电压才是安全电压.通常，
家庭电路和动力电路 的电压都超过了人体安
全电压值,如果不注意安全用电,就可能发生触电事故.
特别提醒
安全电压并不是一个定值
由欧姆定律知,通过人体电流的大小取决于加在人体上的
电压和人体的电阻.不同人的电阻大小一般不相同,同一个
人的电阻也会随皮肤潮湿程度的变化而变化,还可能随其
他因素而变化,所以“不高于的电压才是安全电压”这
句话并不是绝对的.
（3）低压触电：家庭电路中的触电事故,都是人体直接或
间接接触火线引起的.
低 压 触 电 单 线 触 电 ___________________________________ 站在地上的人接触火线,则电
流由火线—人体—大地,形成
回路,造成触电.如果这时脚
下踩着绝缘材料,就不会触电
低 压 触 电 双 线 触 电 ____________________________________________ 人站在绝缘体上,若双手同时
接触火线和零线,电流由火
线—人体—零线形成回路,造
成触电事故
2.安装家庭电路时应注意的事项
（1）电能表、总开关（含保险装置）的安装顺序不能颠
倒，单独的保险装置要串联接在火线上.
（2）家庭电路中的插座、用电器等并联接在电路中.
（3）用电器与开关串联，且开关要接在火线和用电器之
间（开关断开后用电器不带电可防触电）.
（4）两孔插座，接线规则是“左零右火”；三孔插座，接
线规则是“左零右火上接地”.
（5）螺口灯泡的螺旋接零线（可预防换灯泡时碰到螺旋
触电）,尾部中心金属片接火线.
3.安全用电
（1）如图所示的情况,在实际生活中,一定要注意避免.
（2）安全用电的基本原则
不接触低压带电体,不靠近高压带电体,不弄湿用电器,不损
坏绝缘层.
这里所说的低压通常指的家庭电路电压,高压
通常指及以上的电压.
4.触电事故急救
处理 原则 优先切断电源，注意自身安全
具体 做法 （1）首先切断电源，或用一根绝缘棒将电线挑开
（切勿直接碰触电者！），尽快使触电者脱离带
电体.
（2）发生火灾时，务必在切断电源后再救火
（不能带电泼水）.
在整个救护过程中，必须随时注意自身安全，防
止自身触电.
典例2 （ 湖北中考 ）下列做法符合
安全用电原则的是 ( )
B
A.电水壶紧靠插线板烧水 B.更换灯泡前先断开电路
C.在电暖器上烘烤衣物 D.插座上的插头长期不拔
[解析] 生活用水是导体，电水壶中的水沸腾时会溅
出，可能会导致插线板发生短路. 在电暖器上烘烤衣
物，容易因衣物潮湿而触电或衣物被烤焦而引起火灾.
插座上的插头长时间不拔容易发热而引起火灾.
