第五节　串、并联电路中电流的规律

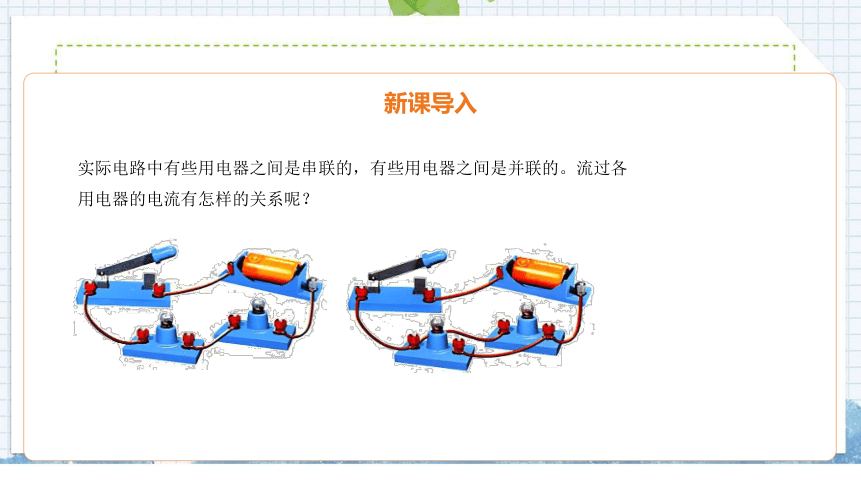

实际电路中有些用电器之间是串联的，有些用电器之间是并联的。流过各用电器的电流有怎样的关系呢？

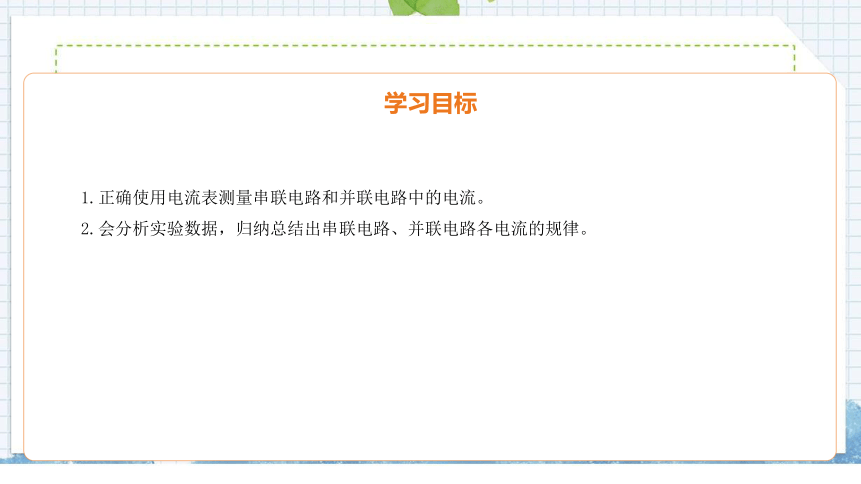

1.正确使用电流表测量串联电路和并联电路中的电流。
2.会分析实验数据，归纳总结出串联电路、并联电路各电流的规律。

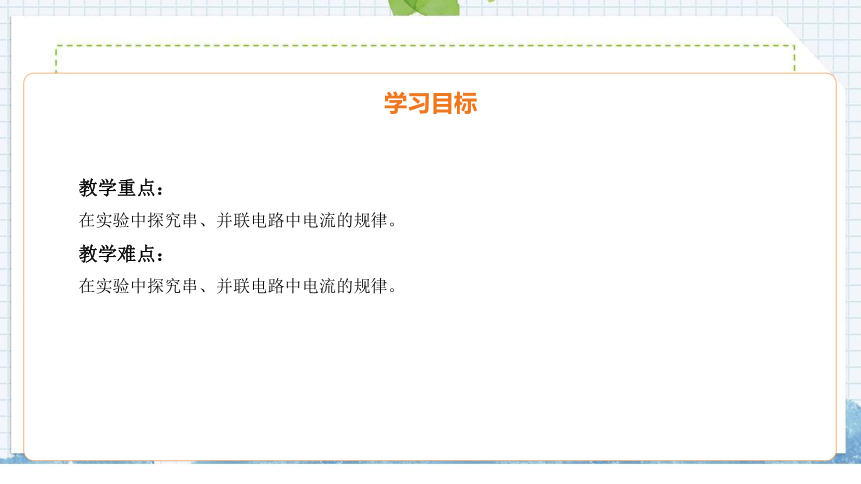

教学重点：
在实验中探究串、并联电路中电流的规律。
教学难点：
在实验中探究串、并联电路中电流的规律。
知识点1　串联电路的电流规律
实验：探究串联电路中各处电流的关系
猜想：流过A、B、C各点的电流可能存在什么关系？
知识点1　串联电路的电流规律
实验：探究串联电路中各处电流的关系

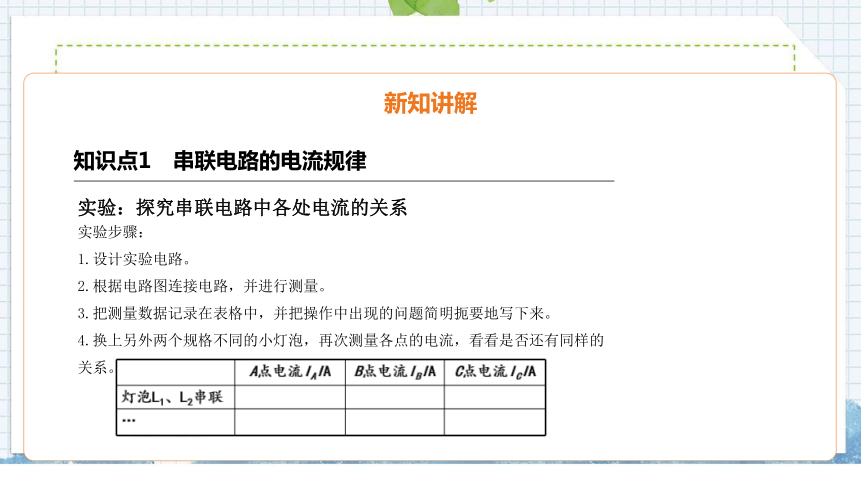

实验步骤：
1.设计实验电路。
2.根据电路图连接电路，并进行测量。
3.把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。
4.换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。
知识点1　串联电路的电流规律
实验：探究串联电路中各处电流的关系

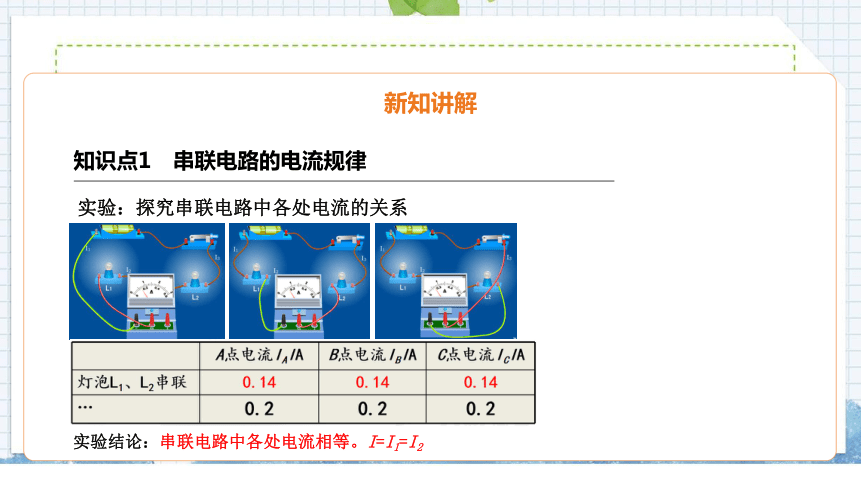

实验结论：串联电路中各处电流相等。I=I1=I2
知识点2　并联电路的电流规律
实验：探究并联电路中各处电流的关系

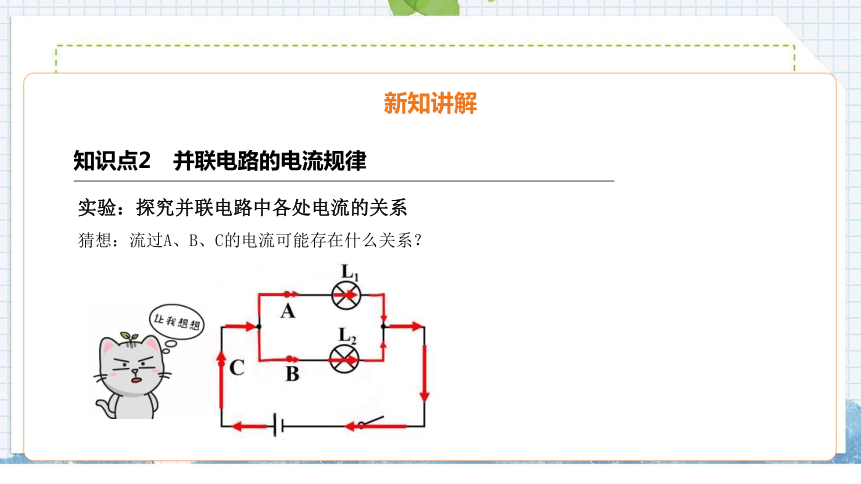

猜想：流过A、B、C的电流可能存在什么关系？
知识点2　并联电路的电流规律
实验：探究并联电路中各处电流的关系

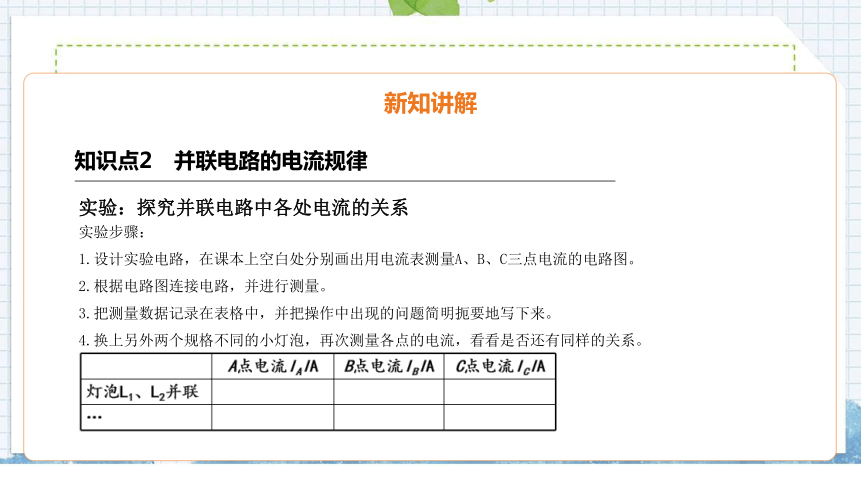

实验步骤：
1.设计实验电路，在课本上空白处分别画出用电流表测量A、B、C三点电流的电路图。
2.根据电路图连接电路，并进行测量。
3.把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。
4.换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。
知识点2　并联电路的电流规律
实验：探究并联电路中各处电流的关系
测量A点电流
测量B点电流
测量C点电流
知识点2　并联电路的电流规律
实验：探究并联电路中各处电流的关系
实验结论：并联电路中干路电流等于各支路电流之和。I=I1+I2
1.小强同学在探索串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：将一完好的灯泡并联接到a、b两点间，灯泡发光暗淡；将灯泡并联接到a、c两点间，观察电流表有示数，灯泡发光强烈；则电路故障可能是（ ）
A．灯L1断路
B．灯L2断路
C．灯L2短路
D．电流表烧坏了
B
解析　
A．若L1断路，当将一完好的灯泡并联接到a、b两点间时，电路仍为断路，灯泡不可能发光，故A不符合题意；
B．若L2断路，闭合开关S后，两灯均不发光，若将一完好的灯泡并联接到a、b两点间，此时灯泡与L1串联，电路中电流较小，因此发光暗淡，当将灯泡并联接到a、c两点间时，灯泡直接接在电源两端，电流较大，因此发光强烈，故B符合题意；
C．若L2短路，因为图中是串联电路，闭合开关S后，L1依然会发光，故C不符合题意；
D．若电流表烧坏了，将灯泡接到a、c两点时，不可能观察到电流表有示数，故D不符合题意。
故选B。
2.在探究串联电路中电流关系时，实验器材有两只额定电压为2.5V的灯泡，电流表1只，开关1个，干电池两节，导线若干。按照如图所示电路图连接实物，将电流表分别接入A、B、C三点，测量其电流记录数据后，发现IA=IB=IC，下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．更换电流表的量程，再测出一组数据
D．更换两只不同规格的小灯泡，再测出几组数据
D
解析　
本题为探究规律的实验，如果只进行一次实验就得出结论，不能避免一次实验具有的偶然性，所以要多次进行实验，得到更普遍适用的结论。因此，在探究串联电路中电流关系实验过程中，测出一组数据后，应换用不同型号的灯泡再进行几次实验，收集证据，分析给出结论，这样才能使实验结论更具有普遍性，故下一步应该更换两只不同规格的小灯泡，再测出几组数据。故选D。
3.如图所示的实物连接图中，电流表A1和A2测的电流分别是（　　）
A．灯泡L1、灯泡L2
B．干路、干路
C．干路、灯泡L2
D．灯泡L1、干路
C
解析　
由图可知，闭合开关，电流的路径有两条，为并联电路；电流表A1接在干路中，测量干路的电流；电流表A2与灯泡L2串联在支路中，测量通过灯泡L2的电流。故A、B、D不符合题意，C符合题意。
故选C。
4.如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（　　）
A．电流表A1只测量灯L2的电流
B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光
D．仅断开S1只有一个表有示数
D
解析　
A．闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；
B．闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；
C．灯L1被短路时，灯泡L2也被短路，故C错误；
D．仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。
故选D。
5.如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（　　）
A．灯泡L1和L2串联
B．电流表A1的读数是0.3A
C．电流表A1一定连接“-，0.6”接线柱
D．干路中的电流为1.5A
D
解析　
A．如甲图所示，闭合开关S后，灯L1和L2相互不影响，可以独立工作，所以两灯泡是并联的，故A错误；
BCD．电流表A1测干路电流，电流表A2测灯L2的电流，且I2=0.6A，并联电路中干路电流等于各支路电流之和，所以并联电路电流大于各支路电流，电流表A1应该选用大量程，一定连接“-，3”接线柱，量程为0~3A，分度值0.1A，如乙图所示I=1.5A。故B、C错误，D正确。
故选D。
串、并联电路
中电流的规律
串联电路的电流规律：
串联电路中各处电流相等。
I=I1=I2
并联电路的电流规律：
并联电路中干路电流等于各支路电流之和。I=I1+I2
