第二节　串、并联电路中电压的规律
家用电器或路灯通常都要并联后接在电路中，而节日小彩灯常常既有串联、又有并联，它们为什么不像家用电器那样，全部并联起来呢？要想了解其中的原因，我们需要研究串、并联电路的电压规律。

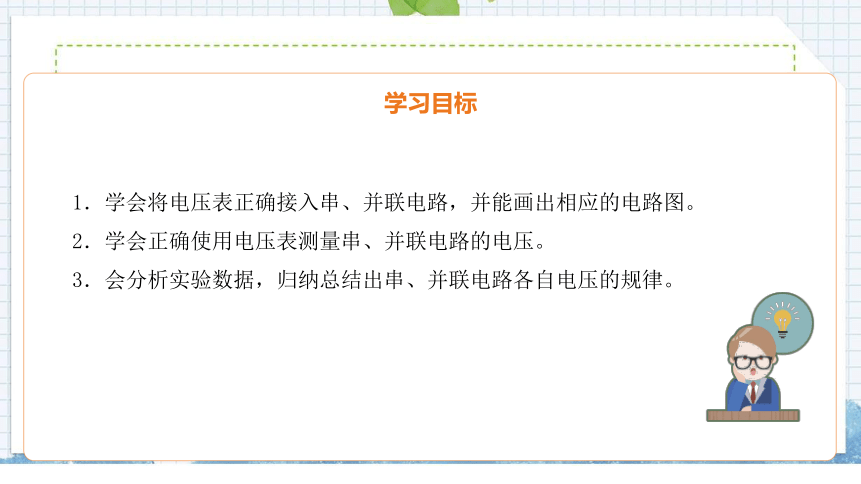

1．学会将电压表正确接入串、并联电路，并能画出相应的电路图。
2．学会正确使用电压表测量串、并联电路的电压。
3．会分析实验数据，归纳总结出串、并联电路各自电压的规律。

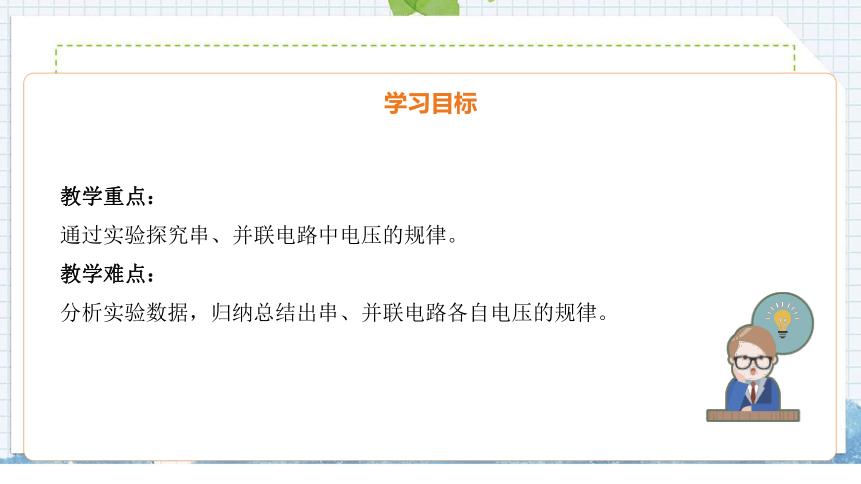

教学重点：
通过实验探究串、并联电路中电压的规律。
教学难点：
分析实验数据，归纳总结出串、并联电路各自电压的规律。

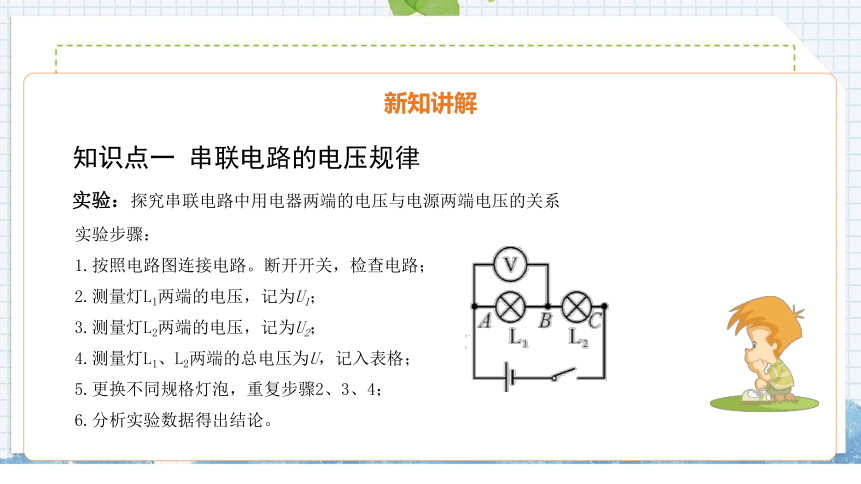

知识点一 串联电路的电压规律
实验：探究串联电路中用电器两端的电压与电源两端电压的关系
实验步骤：
1.按照电路图连接电路。断开开关，检查电路；
2.测量灯L1两端的电压，记为U1；
3.测量灯L2两端的电压，记为U2；
4.测量灯L1、L2两端的总电压为U，记入表格；
5.更换不同规格灯泡，重复步骤2、3、4；
6.分析实验数据得出结论。
知识点一 串联电路的电压规律
实验：探究串联电路中用电器两端的电压与电源两端电压的关系

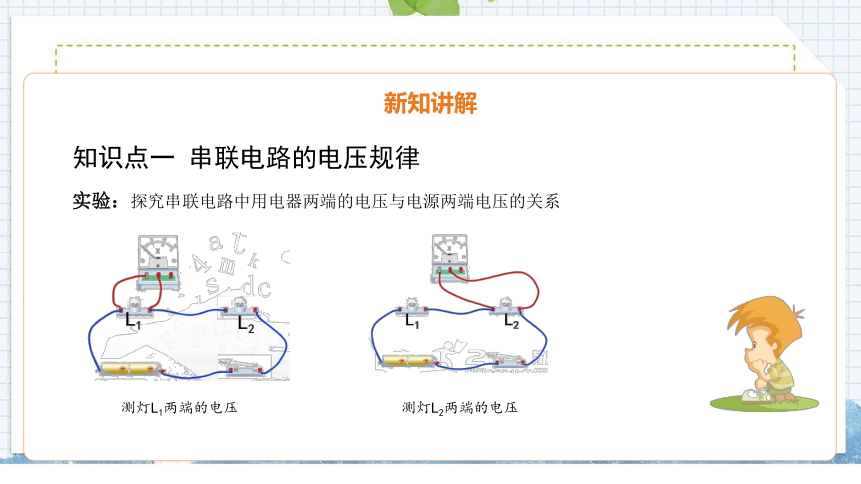

测灯L1两端的电压
测灯L2两端的电压
知识点一 串联电路的电压规律
实验：探究串联电路中用电器两端的电压与电源两端电压的关系

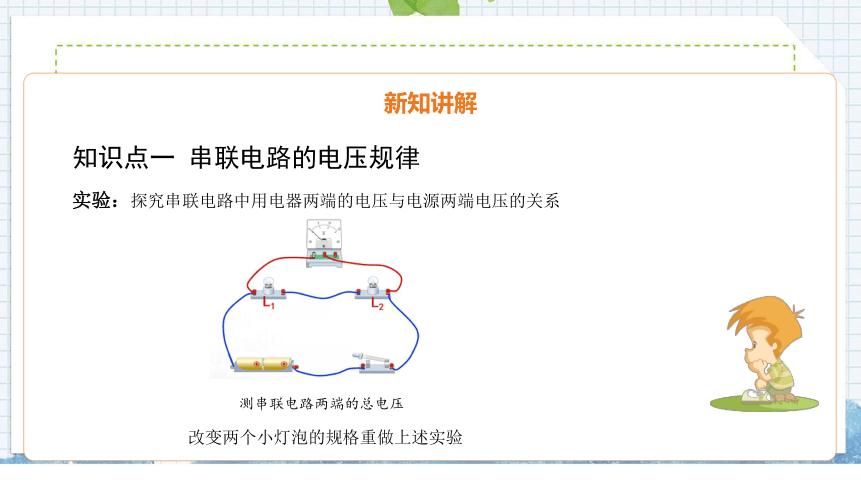

测串联电路两端的总电压
改变两个小灯泡的规格重做上述实验
知识点一 串联电路的电压规律
实验：探究串联电路中用电器两端的电压与电源两端电压的关系
注意：多次测量的目的是使实验结论更具有普遍性，避免偶然性。

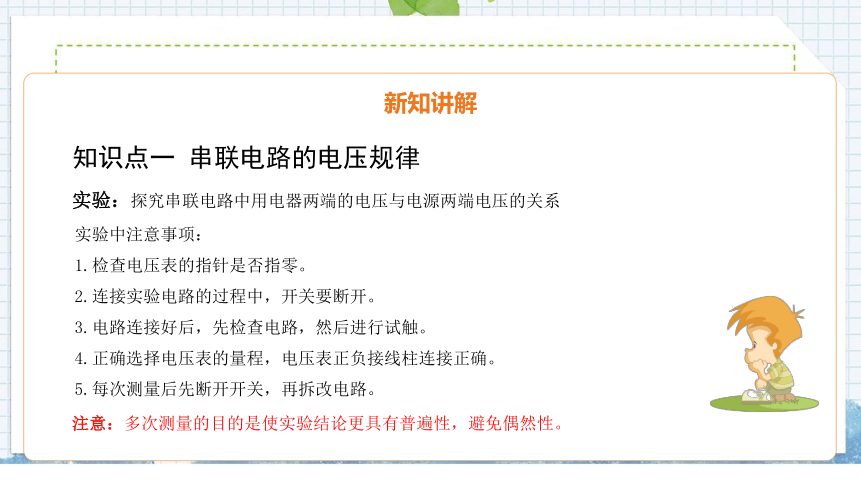

实验中注意事项：
1.检查电压表的指针是否指零。
2.连接实验电路的过程中，开关要断开。
3.电路连接好后，先检查电路，然后进行试触。
4.正确选择电压表的量程，电压表正负接线柱连接正确。
5.每次测量后先断开开关，再拆改电路。
知识点一 串联电路的电压规律
实验：探究串联电路中用电器两端的电压与电源两端电压的关系

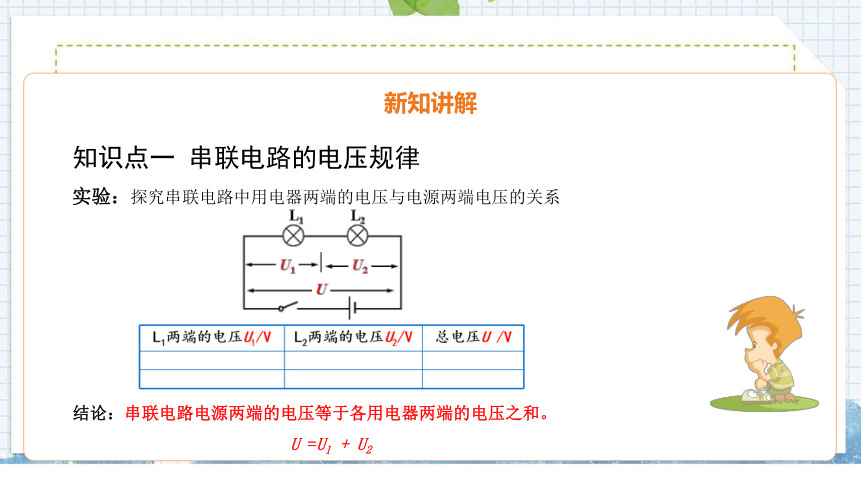

结论：串联电路电源两端的电压等于各用电器两端的电压之和。
U =U1 + U2
知识点一 串联电路的电压规律
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
结论结果表明：串联电池组两端的电压等于每节电池两端的电压之和。
U =U1+U2+……+Un
知识点二 并联电路的电压规律
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
实验步骤：
1.按照电路图连接电路。断开开关，检查电路；
2.测量灯L1两端的电压，记为U1；
3.测量灯L2两端的电压，记为U2;
4.测量灯L1、L2两端的总电压为U，记入表格；
5.更换不同规格灯泡，重复步骤2、3、4；
6.分析实验数据得出结论。
知识点二 并联电路的电压规律
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
测灯L1两端的电压
测灯L2两端的电压
知识点二 并联电路的电压规律
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
测电源两端的电压
改变两个小灯泡的规格重做上述实验
知识点二 并联电路的电压规律
实验：探究并联电路各支路用电器两端的电压与电源两端电压的关系
结论：并联电路电源两端的电压等于各用电器两端的电压。
U =U1 =U2
1.利用如图电路探究串联电路的规律，下列做法错误的是（　　）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
C
解析　
A．开关接在电路不同元器件之间，可探究开关位置的改变对用电器控制作用的影响，故A正确，不符合题意；B．串联电路，电流表接在不同位置，可以探究电路中各处电流的关系，故B正确，不符合题意；
C．电压表应与用电器并联使用，故C错误，符合题意；
D．为了使实验结论具有普遍性和科学性，需要改变用电器或电源电压进行多次实验，故D正确，不符合题意。故选C。
2.如图所示，闭合开关后两灯均能发光，则（ ）
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表
B
解析　
AD．由图可知，乙表与电源串接在一起，所以乙表一定是电流表，A、D错误。
BC．甲表与左边的灯泡并联，如果甲为电流表将短路左边的灯泡，故甲表为电压表，B正确，C错误。
3.在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（　　）
A．L1断路
B．L2断路
C．L1短路
D．L2短路
A
解析　
L1L2串联，电流表无示数，两个电压表的示数相等且等于电源电压说明是断路不是短路，V1有示数说明L2完好，应为L1断路。故选A。
4.如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（　　）
A．电流表测量干路中的电流
B．电压表不能测量L1两端的电压
C．取下L1时，L2也不发光
D．只断开开关S2时，电压表无示数
D
解析　
A．由图可知，经过灯泡L2的电流，并没有经过电流表，仅经过灯泡L1的电流，经过电流表，所以电流表测量灯泡L1的电流，故A项错误；
B．由图可知，电压表接在灯泡L2的两端，电压表测量灯泡L2的两端的电压，又因为L1 L2并联，所以电压表同时测量灯泡L1两端的电压，故B项错误；
C．L1 L2并联，并联电路工作时相互不受影响，所以取下L1时，L2正常发光，故C项错误；
D．只断开开关S2时，L2所在支路断路，电流不能经过电压表，所以电压表无示数，故D项正确。故选D。
串、并联电路
中电压的规律
串联电路的电压规律：
并联电路的电压规律：
串联电路中电源两端的电压等于各用电器两端的电压之和。U =U1+U2
并联电路中电源两端的电压等于各支路用电器两端的电压。U =U1 =U2
串联电池组的电压规律：
串联电池组两端的电压等于每节电池两端的电压之和。U =U1+U2+……+Un
