(共35张PPT)

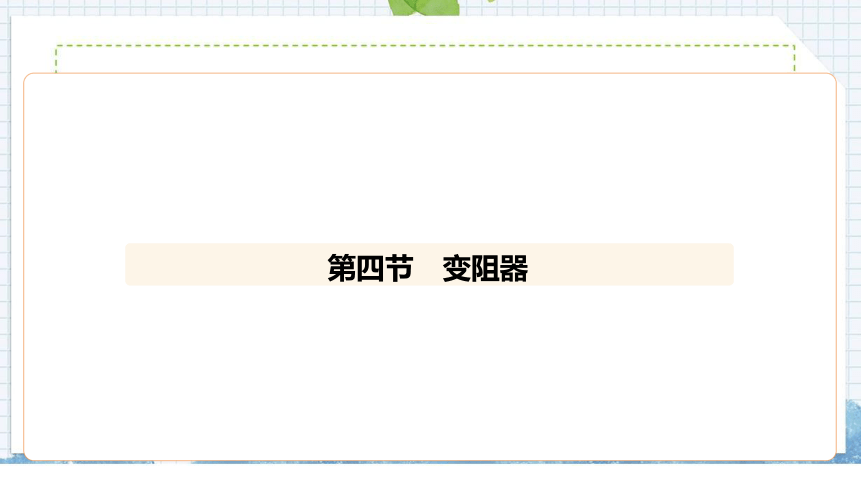

第四节　变阻器

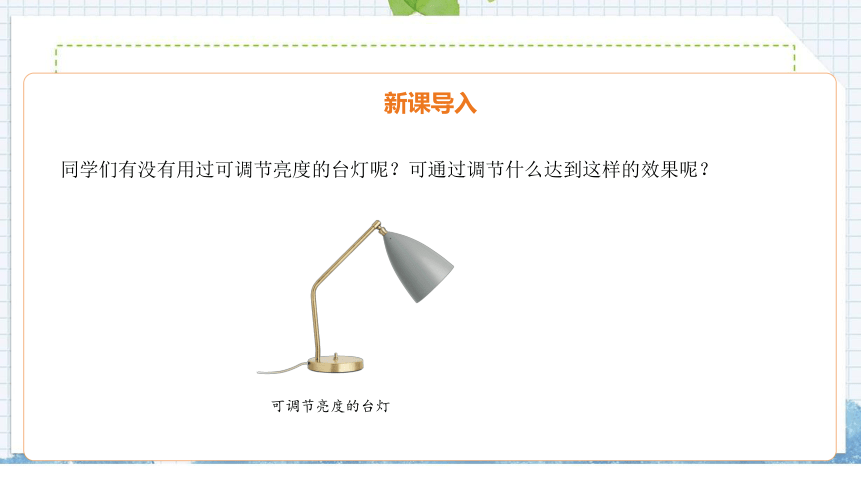

同学们有没有用过可调节亮度的台灯呢？可通过调节什么达到这样的效果呢？
可调节亮度的台灯

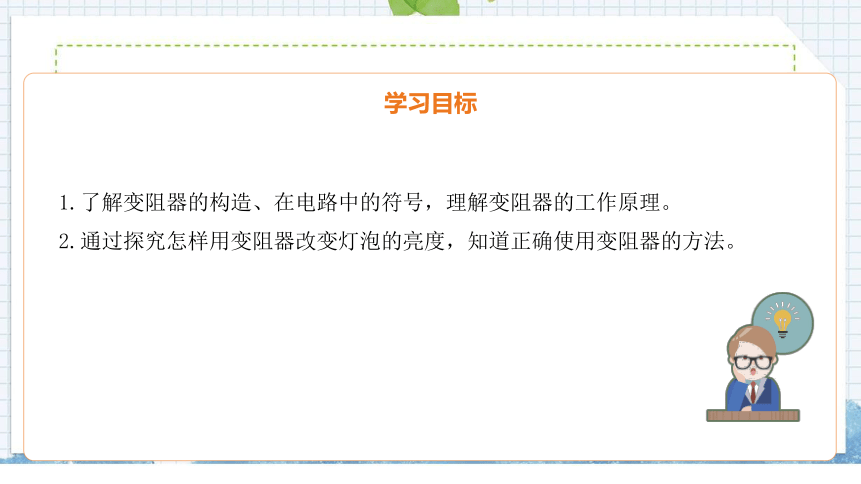

1.了解变阻器的构造、在电路中的符号，理解变阻器的工作原理。
2.通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法。
教学重点：
滑动变阻器的原理及使用。
教学难点：
根据要求正确使用与连接滑动变阻器。
知识点一 变阻器
选取一根铅笔芯按照图中的方式接入电路，使铅笔芯一端夹子固定，移动另一端的夹子。观察：小灯泡的亮度怎么变化？
结论：随着夹子在铅笔芯上移动，小灯泡的亮度会发生连续变化；
接入电路中的铅笔芯越短，电阻越小，小灯泡越亮；
即它可以通过改变电阻的大小来改变电路中的电流。
知识点一 变阻器

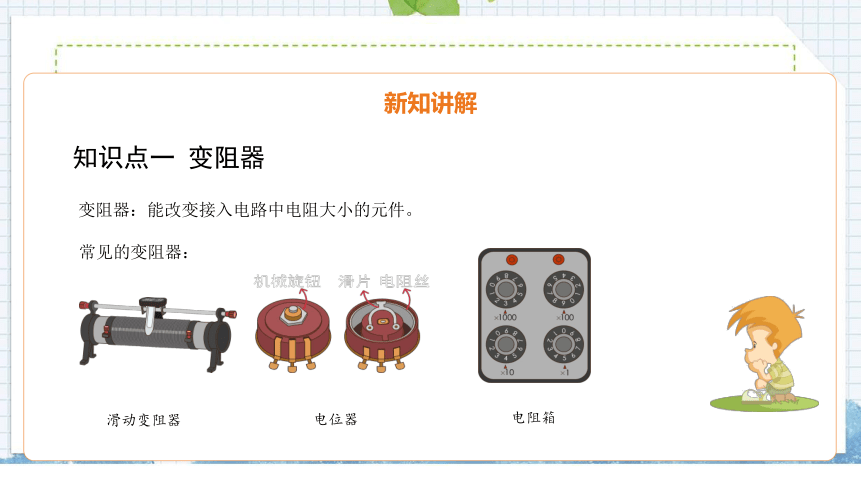

变阻器：能改变接入电路中电阻大小的元件。
常见的变阻器：
电位器
电阻箱
滑动变阻器
知识点一 变阻器

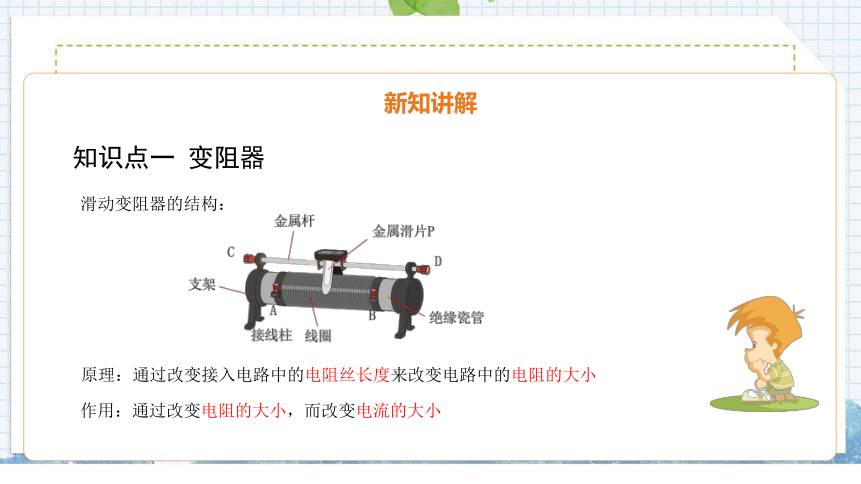

滑动变阻器的结构：
原理：通过改变接入电路中的电阻丝长度来改变电路中的电阻的大小
作用：通过改变电阻的大小，而改变电流的大小
知识点一 变阻器
滑动变阻器的使用：
1.示意图
知识点一 变阻器
滑动变阻器的使用：

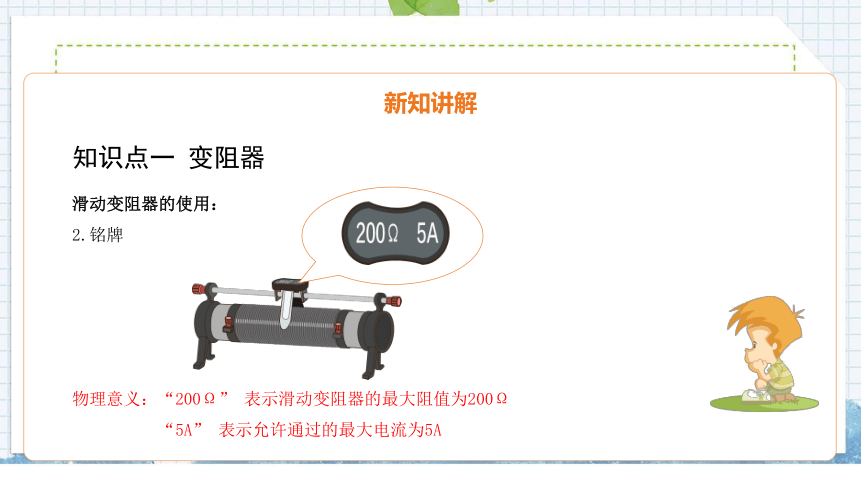

2.铭牌
物理意义：“200Ω” 表示滑动变阻器的最大阻值为200Ω
“5A” 表示允许通过的最大电流为5A
知识点一 变阻器
滑动变阻器的使用：
3.连接方式

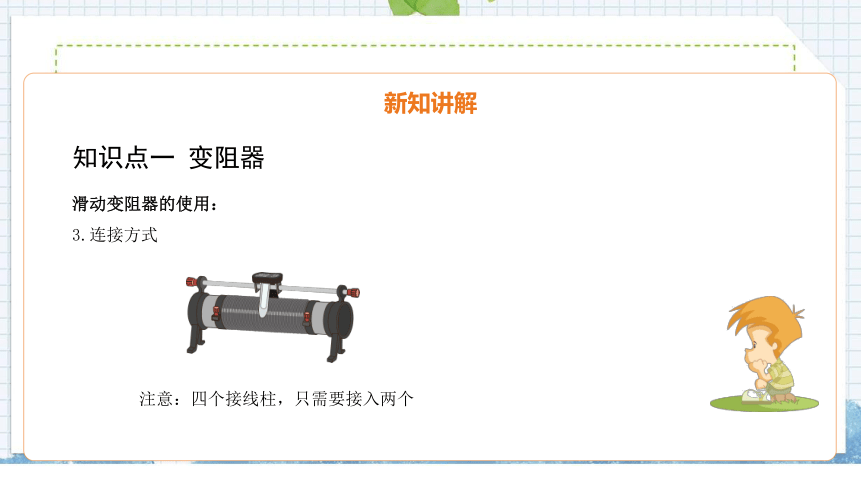

注意：四个接线柱，只需要接入两个
A
B
C
D
知识点一 变阻器
滑动变阻器的使用：
3.连接方式

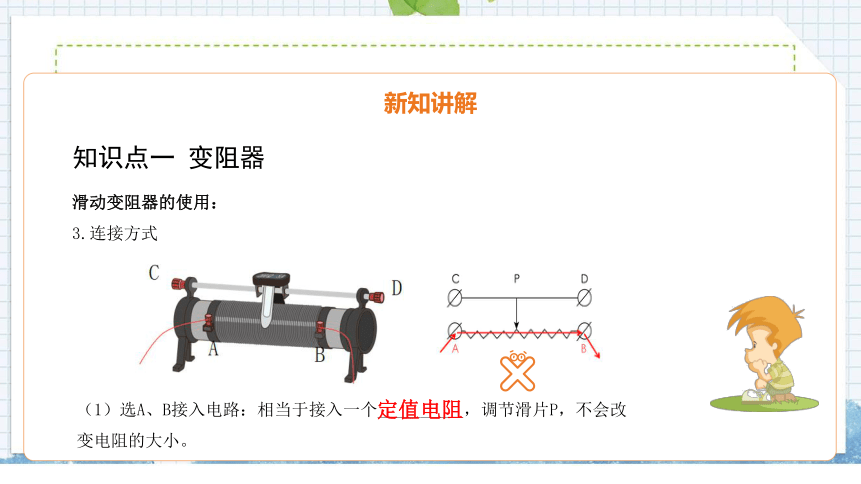

（1）选A、B接入电路：相当于接入一个__________，调节滑片P，不会改变电阻的大小。
定值电阻
知识点一 变阻器
滑动变阻器的使用：
3.连接方式

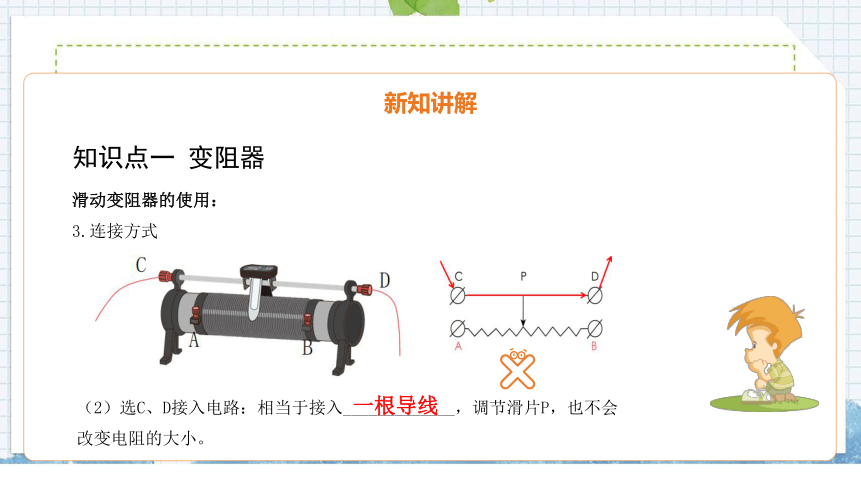

（2）选C、D接入电路：相当于接入_____________，调节滑片P，也不会改变电阻的大小。
一根导线
知识点一 变阻器
滑动变阻器的使用：
3.连接方式
（3）选A、C接入电路：滑片P向右移，电阻丝长度变_____，接入电路中的电阻变_____。
长
大
知识点一 变阻器
滑动变阻器的使用：
3.连接方式
（4）选A、D接入电路：滑片P向右移，电阻丝长度变_____，接入电路中的电阻变_____。
长
大
知识点一 变阻器
滑动变阻器的使用：
3.连接方式
（5）选B、C接入电路：滑片P向右移，电阻丝长度变_______，接入电路中的电阻变________。
短
小
知识点一 变阻器
滑动变阻器的使用：
3.连接方式
（6）选B、D接入电路：滑片P向右移，电阻丝长度变_______，接入电路中的电阻变________。
短
小
知识点一 变阻器
滑动变阻器的使用：
3.连接方式
改变电阻的作用，应采用“ ”的接法
一上一下
AC
AD
BC
BD
知识点一 变阻器
滑动变阻器的使用：
3.连接方式
AC
AD
BC
BD
滑动变阻器有效电阻，由_______接线柱的位置决定，和______无关系
下端
上端
知识点一 变阻器
练一练：
如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（　）
A. B.
C. D.
D
知识点一 变阻器
练习使用滑动变阻器：
1.使用时，根据需要选择滑动变阻器，电路中的电流不超过滑动变阻器允许通过的最大电流值；
2.滑动变阻器要与被控制的电路串联；
3.将滑动变阻器接入电路时，应该选择“一上一下”的接法；
4.为了保护电路，在闭合电路前滑片应该置于最大阻值处。
知识点二 变阻器的应用
电位器：滑动变阻器一般只在实验中应用，有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。
原理：机械式旋钮调节电阻值的大小
知识点二 变阻器的应用
实际应用：
可调亮度的电灯
可调温度的电热毯
暖风机
电位器：滑动变阻器一般只在实验中应用，有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。
知识点二 变阻器的应用
电阻箱：能够表示接入电阻大小的变阻器
读数：各旋钮“△”所对数乘以倍率之和。
3×1000Ω + 9×100Ω + 4×10Ω + 5×1Ω
= 3945Ω
电阻箱
滑动变阻器与电阻箱有什么不同？
知识点二 变阻器的应用
滑动变阻器与电阻箱的不同点:
1.在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（　　）
A．只可用甲图电路
B．用甲图或丁图电路都可以
C．只可用乙图电路
D．用乙图或丙图电路都可以
B
解析　
据题意可知，滑片向右移动时，电流变小，则电阻变大，即滑片右移时电阻丝长度增加，说明变阻器的左半段接入电路，则一定使用了左下接线柱，故排除乙图；据变阻器的接法是一上一下可知，排除丙图，则甲图和丁图是正确的。
故选：B。
2.如图所示，将两个滑动变阻器串联起来，将a端和b端接入电路中，要使两个滑动变阻器的总电阻最大，那么这两个变阻器的滑片的位置为（　　）
A．P1在最左端，P2在最右端
B．P1在最右端，P2在最左端
C．P1在最右端，P2在最右端
D．P1在最左端，P2在最左端
D
解析　
将a端和b端接入电路中，要使滑动变阻器的阻值最大，则两个滑动变阻器的电阻线都应连入电路，故P1在最左端，P2在最左端。
故选：D。
3.关于滑动变阻器和电阻箱的下列说法中，正确的是（　　）
A．它们都能任意连续改变接入电路的电阻大小
B．它们都能显示接入电路的电阻大小
C．它们都是靠改变导线的粗细来改变电阻的
D．它们都能逐渐改变所在电路的电流大小
D
解析　
A、电阻箱能表示出连入的阻值，但不能任意地改变连入电路的电阻，所以A错误；
B、滑动变阻器能连续地改变接入电路中的阻值，但不能读数，所以B错；
C、滑动变阻器靠改变连入电路中电阻丝的长度来改变电阻的大小的，所以C错误；
D、滑动变阻器能逐渐改变电阻的大小，故能逐渐改变电路中电流的大小；而电阻箱虽然不能连续改变电阻的大小，但是，电阻箱的电阻也有大有小，故也能逐渐改变电阻的大小；故D正确。
故选：D。
4.如图所示的电阻箱的示数为（　　）
A．2018Ω
B．2108Ω
C．8102Ω
D．8120Ω
A
解析　
电阻箱的示数：2×1000Ω+0×100Ω+1×10Ω+8×1Ω＝2018Ω。
故选：A。
5.如图所示是插入式电阻箱的结构示意图，它的最大阻值是_____，AB两个接线柱之间的电阻值是______。
15Ω
7Ω
解析　
当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，它们的总电阻R＝5Ω+5Ω+2Ω+2Ω+1Ω＝15Ω；
由图知，A、B间有2个铜塞被拔出，接入电路的电阻值分别为5Ω、2Ω，则A、B两个接线柱之间的电阻是5Ω+2Ω＝7Ω。
故答案为：15Ω；7Ω。
变阻器
变阻器：
变阻器的应用：
能改变接入电路中电阻大小的元件
电位器：原理、实际应用
滑动变阻器：原理、作用、结构、连接方式等
电阻箱以及与滑动变阻器的不同点
