(共27张PPT)

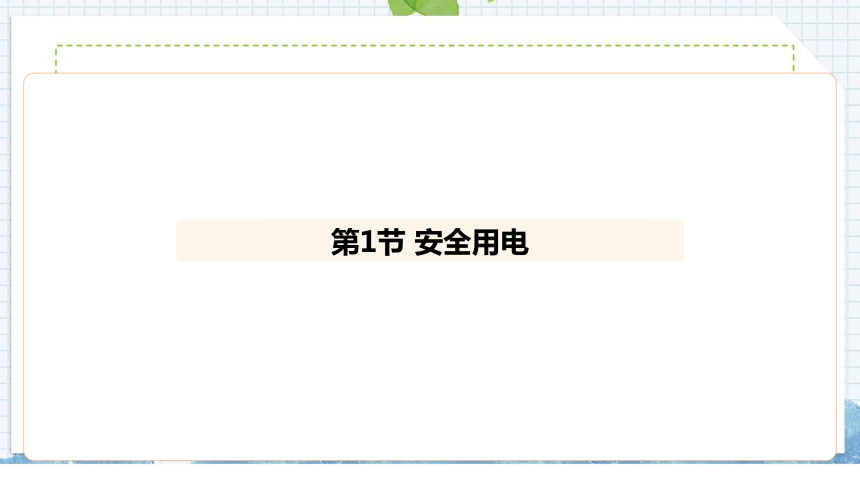

第1节 安全用电
新课导入

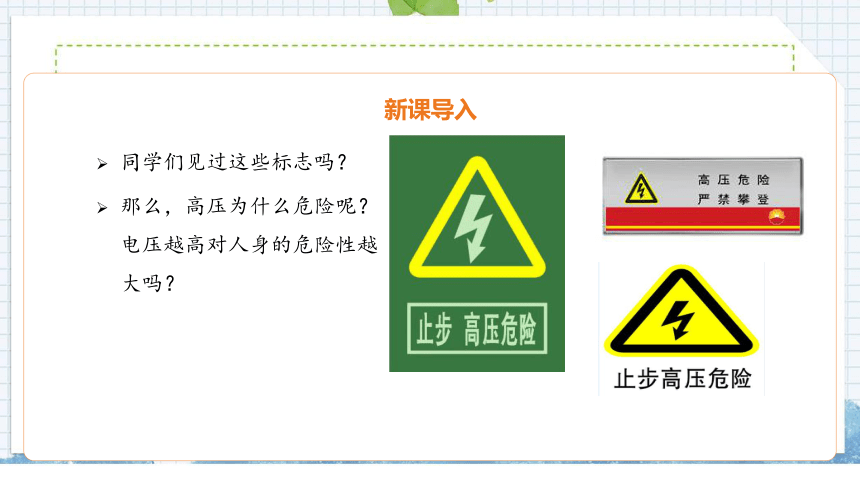

同学们见过这些标志吗？
那么，高压为什么危险呢？电压越高对人身的危险性越大吗？

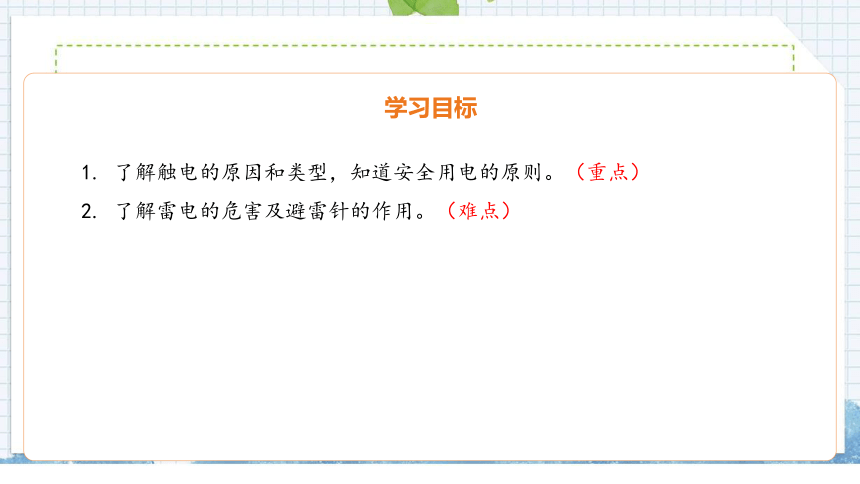

1. 了解触电的原因和类型，知道安全用电的原则。（重点）
2. 了解雷电的危害及避雷针的作用。（难点）
学习目标

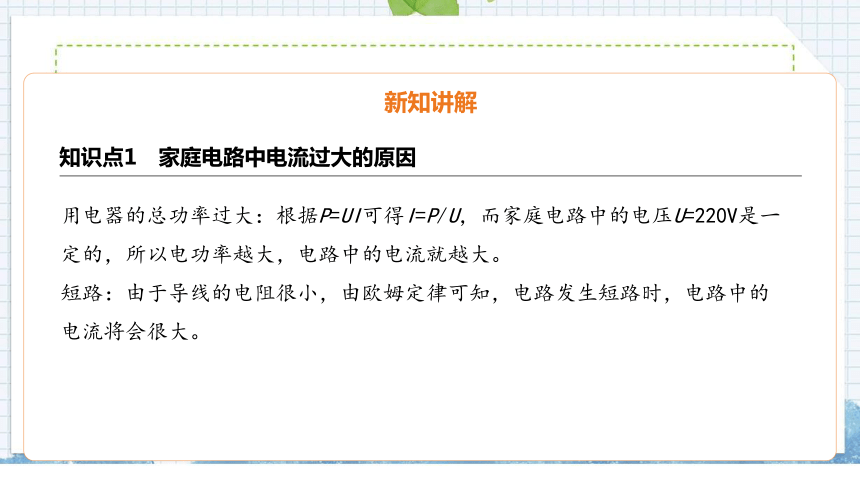

知识点1　家庭电路中电流过大的原因
新知讲解
用电器的总功率过大：根据P=UI可得I=P/U，而家庭电路中的电压U=220V是一定的，所以电功率越大，电路中的电流就越大。
短路：由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。
知识点2　电流过大的危险
新知讲解

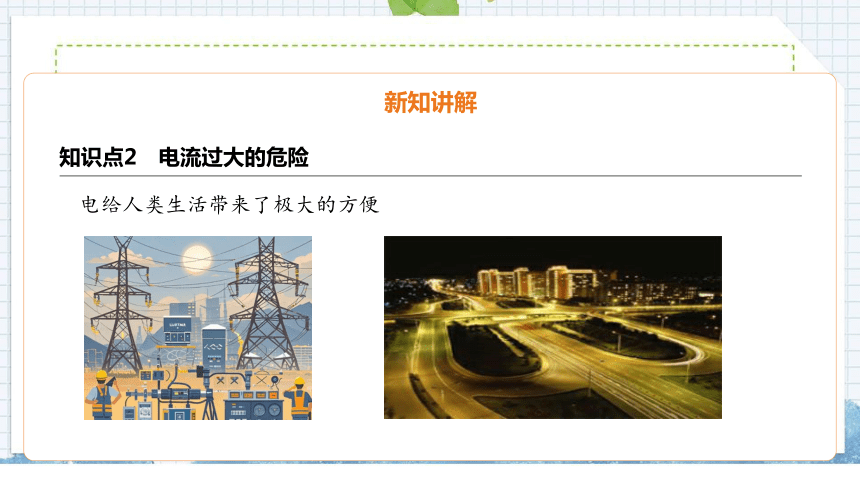

电给人类生活带来了极大的方便
知识点2　电流过大的危险
新知讲解
但使用不当时,也会给我们带来危害
知识点2　电流过大的危险
新知讲解

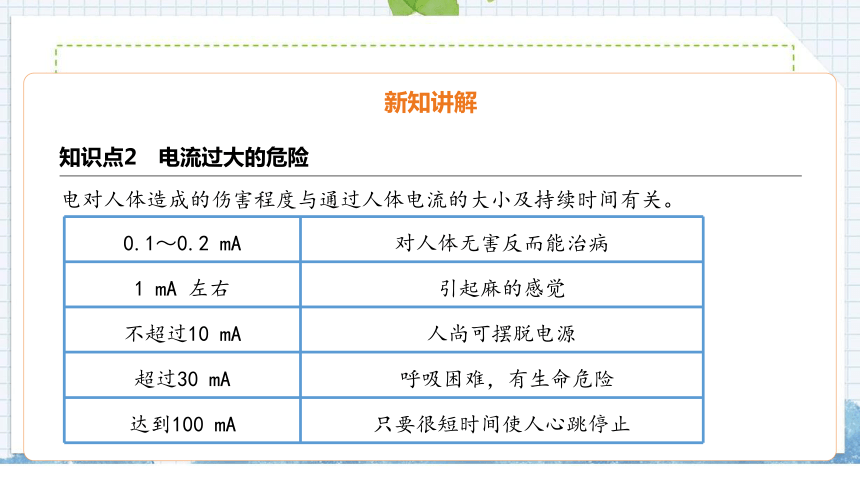

电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
0.1～0.2 mA 对人体无害反而能治病
1 mA 左右 引起麻的感觉
不超过10 mA 人尚可摆脱电源
超过30 mA 呼吸困难，有生命危险
达到100 mA 只要很短时间使人心跳停止
知识点2　电流过大的危险
新知讲解

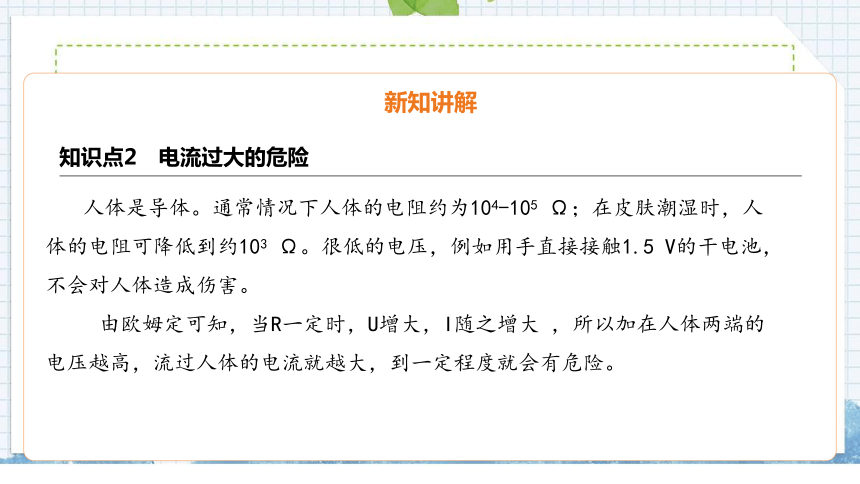

人体是导体。通常情况下人体的电阻约为104-105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω。很低的电压，例如用手直接接触1.5 V的干电池，不会对人体造成伤害。
由欧姆定可知，当R一定时，U增大，I随之增大 ，所以加在人体两端的电压越高，流过人体的电流就越大，到一定程度就会有危险。
知识点2　电流过大的危险
新知讲解
根据欧姆定律计算220 V电压在人体中可能产生的最大电流，例如：
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
104 Ω
此电流大于人体能承受的最大电流，我国家庭电路的电压是220 V，工厂用的动力电路的电压是380 V，高压输电线路的电压高达10-500 kV，这些都远远超出了安全电压，一旦发生触电，就会有生命危险。
经验证明：只有不高于36 V的电压对人体才是安全的。
知识点3　触电的常见事故
新知讲解
低压触电
双线触电
单线触电
知识点3　触电的常见事故
新知讲解
单线触电：
双线触电：
假如人的一只手接触火线，另一只手虽然没有接触零线，但是由于站在地上，导线、人体、大地和电网中的供电设备同样构成了闭合电路，电流同样会流过人体，发生触电事故。
假如人的一只手接触火线，另一只手接触零线，这样，人体、导线和电网中的供电设备就构成了闭合电路，电流流过人体，就会发生触电事故
一般家庭电路中的触电事故都是直接或间接与火线接触而造成的。
知识点3　触电的常见事故
新知讲解
跨步电压触电
电弧触电
高压触电
知识点3　触电的常见事故
新知讲解
电弧触电：
人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电。高压输电线路的电压高达几万伏甚至几十万伏，即使不接触也会有危险。高压带电体会在周围形成强大的电场，当人靠得很近时，容易产生电弧触电。
知识点3　触电的常见事故
新知讲解
跨步电压触电：
如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电事故。
知识点3　触电的常见事故
新知讲解
除了图示的几种情况外，还有哪些情况可能引起触电？
思考与讨论
知识点4 安全用电原则
新知讲解
家庭电路的电压值远远超过了安全值。为了防范触电事故，家庭电路都安装空气开关（或保险丝）、漏电保护器等保险装置。但是这些保险装置并不是绝对可靠的，也有出现故障和失灵的时候。因此，防范触电事故最重要的是要有安全用电的意识，遵守安全用电原则。
知识点4 安全用电原则
新知讲解
　　● 不接触低压带电体，不靠近高压带电体；
　　● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
安全用电原则：
知识点4 安全用电原则
新知讲解
触电的急救
在发生触电事故现场，千万不要用手去拉触电的同伴，而是要立即切断电源。切断电源后，必要时应该对触电者进行急救，同时尽快通知医务人员抢救
知识点5 注意防雷
新知讲解
高大建筑物的顶部都有针状的金属物,通过很粗的金属线与大地相连，可以防雷，叫做避雷针。高压输电线最上面的两条导线也是用来防雷的。
防雷设施—避雷针
现代建筑上的避雷针
高压输电铁塔上的防雷导线
知识点5 注意防雷
新知讲解
1.不要靠近金属栏杆，各种电器应暂停使用。
2.迅速走进屋内，或汽车内。
3.不要手持金属杆，金属饰物包括手表也要抛离。
4.在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
雷电时应该注意:
例题1
关于家庭电路和安全用电，下列说法中正确的是（　　）
A．用电器失火时，应先灭火，再切断电源
B．用电器的金属外壳接零线即可，不需要接地
C．家庭电路中若安装了漏电保护器，无需再安装空气开关
D．家庭电路中，控制用电器的开关应接在火线和用电器之间
当堂练习
D
解析：
选项A错误：用电器失火时， 必须优先切断电源。
选项B错误：金属外壳必须通过地线 接地，而非仅接零线。地线的作用是直接将漏电电流导入大地，触发漏电保护器跳闸。
选项C错误：漏电保护器与空气开关功能不同，漏电保护器：检测线路漏电，但对过载或短路反应不灵敏。空气开关：防止电路过载或短路，但无法检测漏电。
选项D正确：开关接在火线与用电器之间时，断开开关后，用电器彻底与火线分离，避免维修用电器时触电。若开关接在零线侧，即使断开，用电器仍与火线连通，存在安全隐患。
当堂练习
例题2
“珍爱生命，注意安全”是每个公民必备的生活常识．关于安全用电，下列说法正确的是（ ）
A．发生电火灾时应立即用水将火扑灭
B．不接触低压带电体，不靠近高压带电体
C．在野外遇到雷雨天气应就近到大树底下躲雨
D．使用试电笔时，手可以接触笔尖金属体
当堂练习
B
解析：
选项A错误：发生电火灾时若电源未切断，水可能导致触电或火势扩大。
选项B正确：安全用电的核心原则是：不接触低压带电体 ，避免直接触电；不靠近高压带电体 ，因高压可能击穿空气引发电弧触电。
选项C错误：雷雨时大树易遭雷击，靠近树干或树冠会因“跨步电压”或直接雷击导致伤亡。
选项D错误：试电笔使用时，手应接触笔尾金属帽， 不可触碰笔尖，否则可能直接触电。
结论： B 是唯一符合安全用电原则的选项。
当堂练习
例题3
关于家庭电路和安全用电，下列说法正确的是（　　）
A．在未断开电源的情况下更换灯泡
B．电冰箱使用三孔插头是为了节约用电
C．在触电事故现场，要立即切断电源
D．用潮湿的手拨动电器设备的开关
当堂练习
当堂练习
C
解析：
选项A错误：未断开电源更换灯泡时，灯泡灯口可能带电，直接接触易引发触电。 选项B错误：三孔插头的作用是安全防护，而非节电。当电器漏电时，地线将电流导入大地，避免金属外壳带电致人触电。若仅用两孔插头，漏电风险无法消除。
选项C正确：触电急救的首要原则是迅速切断电源 。若直接接触触电者，电流可能通过施救者身体，造成二次伤害。电源切断后，再实施心肺复苏等急救措施。
选项D错误：潮湿的手电阻降低，操作开关时易因漏电或短路引发触电。即使设备表面绝缘，水汽也可能渗入开关内部导致故障。
结论： C 是唯一符合安全规范的做法，其余选项均严重违反安全用电原则。
当堂练习
本课小结
安全用电
注意防雷
安全用电原则
家庭电路中电流过大的原因
常见的触电事故
