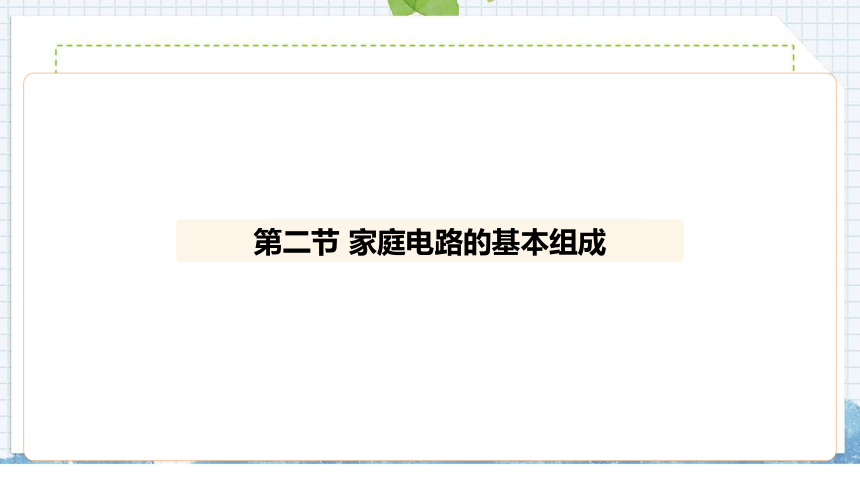

第二节 家庭电路的基本组成

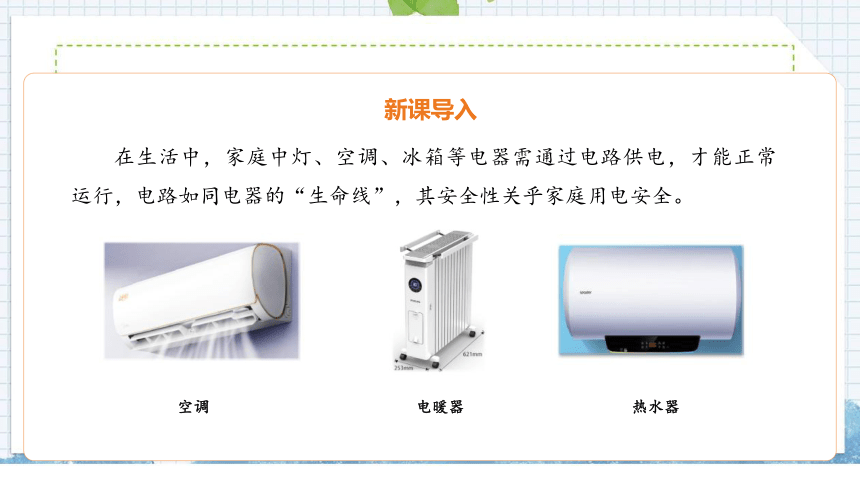

在生活中，家庭中灯、空调、冰箱等电器需通过电路供电，才能正常运行，电路如同电器的“生命线”，其安全性关乎家庭用电安全。
空调
电暖器
热水器
新课导入
用电器总功率过大的危害有哪些呢？
新课导入

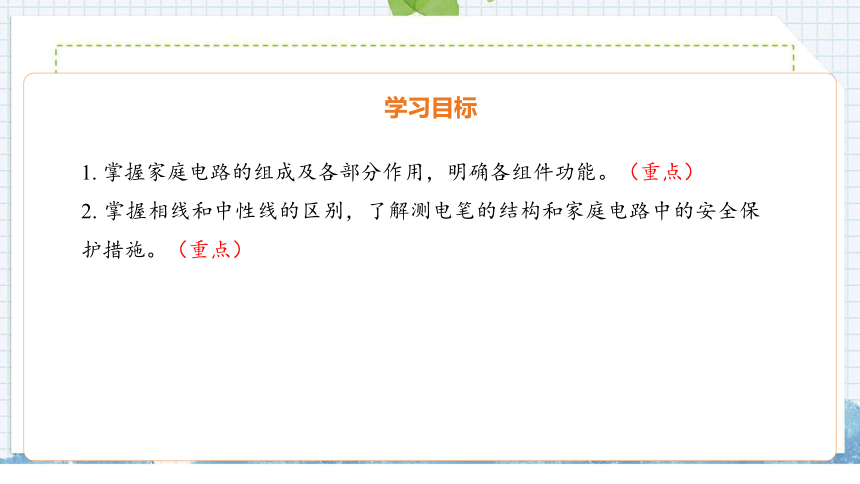

1. 掌握家庭电路的组成及各部分作用，明确各组件功能。（重点）
2. 掌握相线和中性线的区别，了解测电笔的结构和家庭电路中的安全保护措施。（重点）
学习目标
知识点1　电流过大的防护
即使每个用电器的功率不是很大，如果很多用电器同时使用，它们的总功率也会相当可观，电路中的总电流也可能超过安全值。
新知讲解
根据焦耳定律Q=I2Rt可知，
电流过大，产生的热量容易引发火灾。
知识点1　电流过大的防护

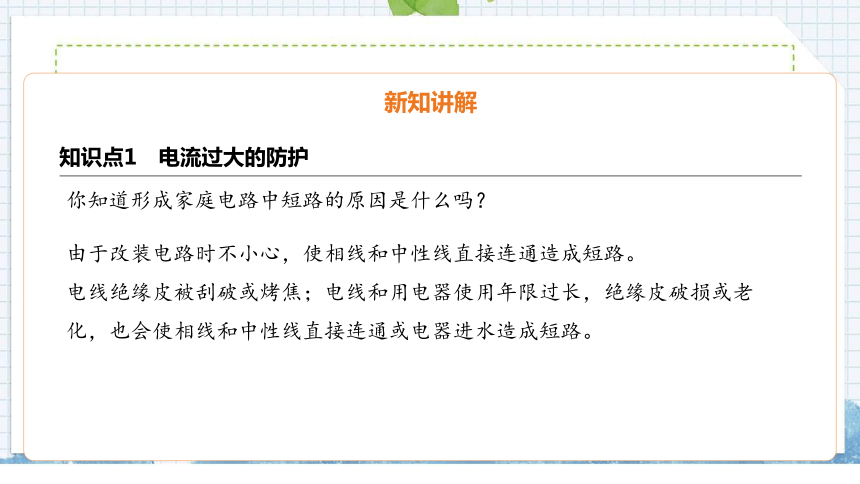

你知道形成家庭电路中短路的原因是什么吗？
新知讲解
由于改装电路时不小心，使相线和中性线直接连通造成短路。
电线绝缘皮被刮破或烤焦；电线和用电器使用年限过长，绝缘皮破损或老化，也会使相线和中性线直接连通或电器进水造成短路。
知识点1　电流过大的防护
为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
新知讲解
保险丝的作用：
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
保险丝的特点：保险丝的电阻比较大，熔点比较低。
保险丝的连接：保险丝应串联在电路中。
知识点2　相线和中性线
相线
中性线
大地
0 V
220 V
220 V

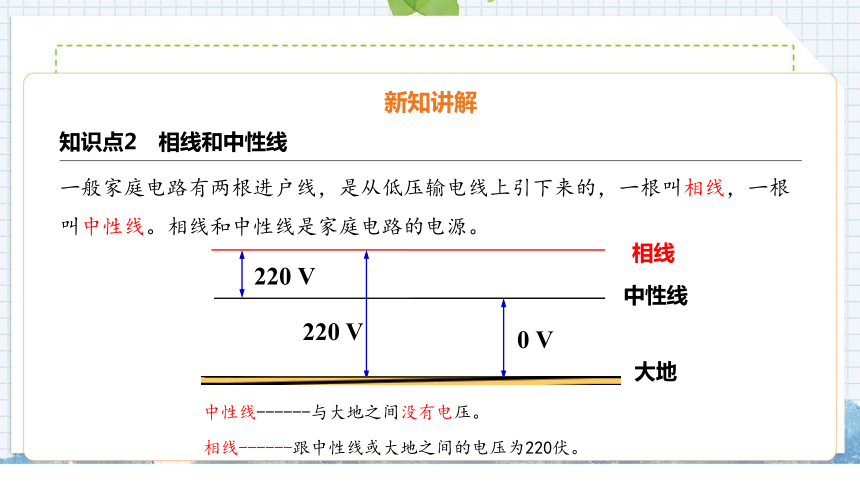

一般家庭电路有两根进户线，是从低压输电线上引下来的，一根叫相线，一根叫中性线。相线和中性线是家庭电路的电源。
中性线------与大地之间没有电压。
相线------跟中性线或大地之间的电压为220伏。
新知讲解
知识点2　相线和中性线
家庭电路中的进户线有两根，一根是相线，一根是中性线。怎样判断哪根是相线，哪根是中性线？

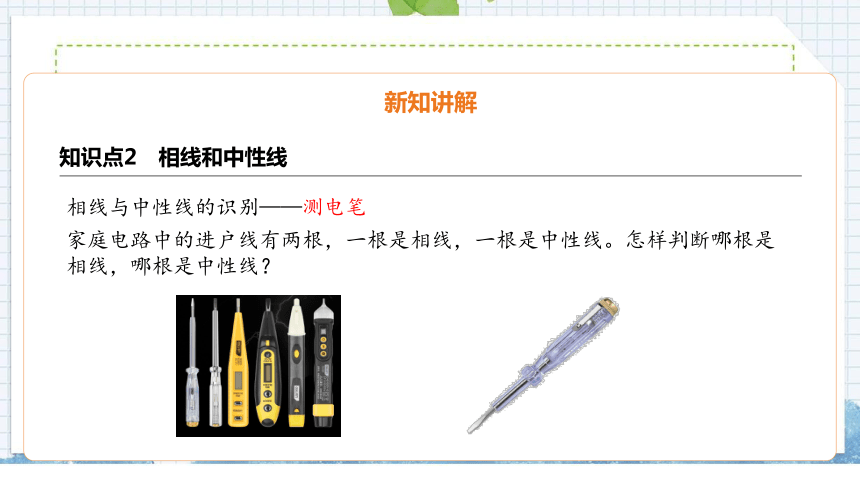

相线与中性线的识别——测电笔
新知讲解
知识点2　相线和中性线
相线与中性线的识别——测电笔的构造
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
新知讲解
知识点2　相线和中性线
相线与中性线的识别——测电笔的使用
测电笔使用：食指顶住电笔的笔帽端，拇指和中指、无名指捏住电笔绝缘部分。
测电笔观察：看测电笔中间位置的氖管是否发光。发光的就是带电。
新知讲解
知识点3　三线插头和漏电保护器
1．插座
我们生活中都见过哪些插座呢？
新知讲解
知识点3　三线插头和漏电保护器
2．插座的接线方式
两孔插座
三孔插座
相线
中性线
地线
新知讲解
知识点3　三线插头和漏电保护器
2．插座的接线方式
用电器金属外壳接地
相线
中性线
接地
插座与插头
交界处
新知讲解
知识点3　三线插头和漏电保护器
2．插座的接线方式
若金属外壳没有接地
相线
中性线
接地
插座与插头
交界处
新知讲解
知识点3　三线插头和漏电保护器
3.漏电保护器
漏电保护器的作用：可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用。
管式熔断器
家用小型塑壳断路器
漏电保护器
新知讲解
知识点3　三线插头和漏电保护器
4.漏电保护器原理
当电路处于正常工作状态时，如图线路中A点和B点的电流相等，漏电保护器开关处于接通状态。若有人在C点不慎触电，则火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过线路中A、B两点的电流不相等，漏电保护器会迅速切断电路，从而起到保护作用。
新知讲解
知识点4　家庭电路的组成
家庭电路是怎么构成的呢？
新知讲解
知识点4　家庭电路的组成
1.进户线
连接户外供电线路的电线，通常有两根，一根相线，一根中性线，它们之间的电压是220V，相当于家庭电路的电源。
2.电能表
负责记录每家每户消耗的电能，以便计算电费。
新知讲解
知识点4　家庭电路的组成
3.总开关
作用：接通和切断电路，便于更换电器或维修设备。
4.熔断器
在家庭电路中，因为短路或功率过大有时会出现电流过大的现象，需要在电路中安装熔断器保护电路。
动触头
静触头
新知讲解
知识点4　家庭电路的组成
5.保险装置
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
空气开关
新知讲解
例题1
1.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（ ）
A
当堂练习
解析：
为了用电安全，开关接在电灯和相线之间，且灯泡顶部金属体接相线，螺旋套接中性线，保险丝接在相线上，故选A。
当堂练习
例题2
如图为测电笔的结构及使用方法，下列说法正确的是（ ）
A.测电笔可以判断物体是带正电还是带负电
B.若氖管发光，说明人体成了电流的通路
C.笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D.在两种使用测电笔的方法中，甲是正确的，乙是错误的
B
当堂练习
解析：
测电笔可以判断相线和中性线，不能判断物体带正电还是负电，A错误；若测电笔接触相线，相线、测电笔、人体、大地构成电路的通路，测电笔的氖管中有电流通过，氖管就会发光，B正确；测电笔的弹簧、笔卡都是由金属制成的，都是导体，C错误；使用测电笔时，手要接触金属笔卡，甲错误、乙正确，D错误，故选B。
当堂练习
例题3
如图是生活中常见的一种插座，其中　 （选填“①”“②”或“③”）号插孔里的金属片与地线相通，用测电笔辨别相线与中性线时，能使测电笔发光的是　 　号插孔。我国家庭电路中所用的电能是交流电，电压是　 　V。
　①
　②　
　220　
当堂练习
当堂练习
解析：
三孔插座的左侧接中性线，右侧接相线，上端接地线，通过三脚插头与用电器外壳接通，避免外壳带电发生触电事故；我国家庭电路使用的是交流电，电压是220V.
当堂练习
家庭电路的组成
主要组成部分
三线插头和漏电保护器
中性线相线的区别
测电笔的认识
插座的类型
两孔插座和三孔插座
漏电保护器的原理
插座的接线方式
漏电保护器的类型
本课小结
电流过大的防护
保险丝的作用
