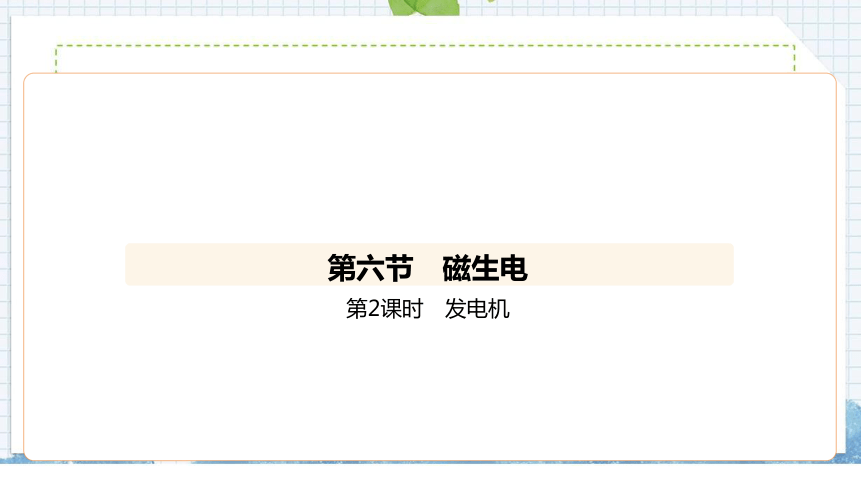

第六节　磁生电
第2课时　发电机

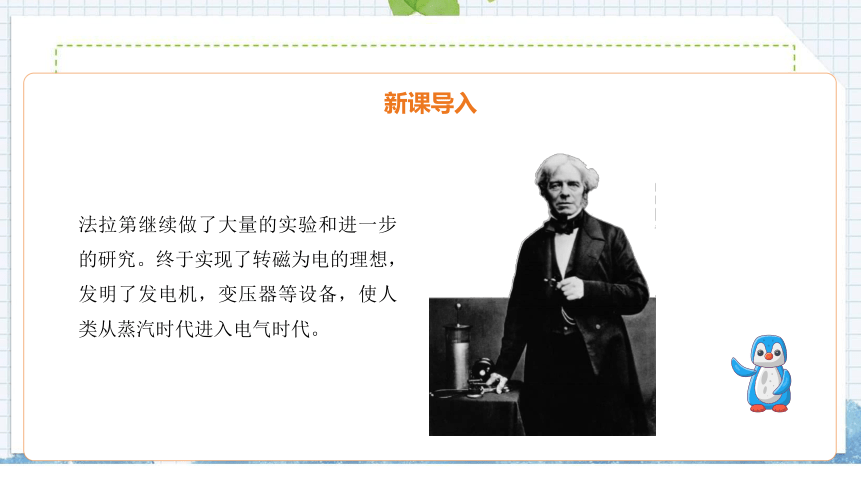

法拉第继续做了大量的实验和进一步的研究。终于实现了转磁为电的理想，发明了发电机，变压器等设备，使人类从蒸汽时代进入电气时代。

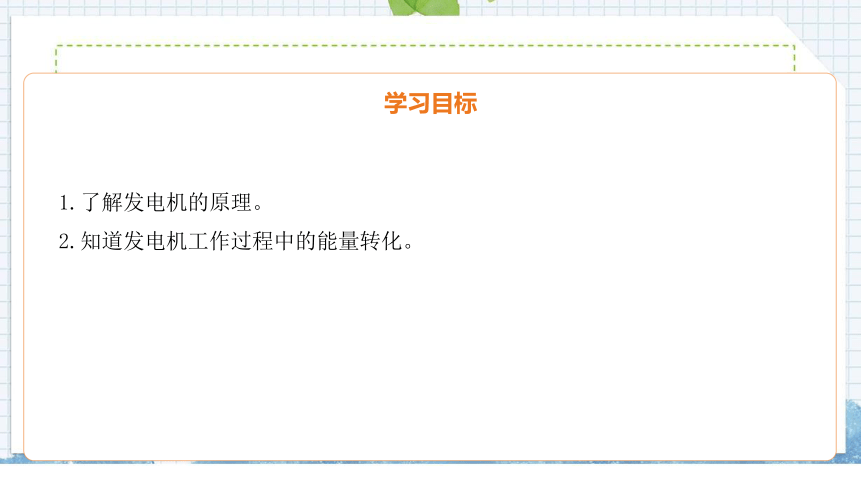

1.了解发电机的原理。
2.知道发电机工作过程中的能量转化。

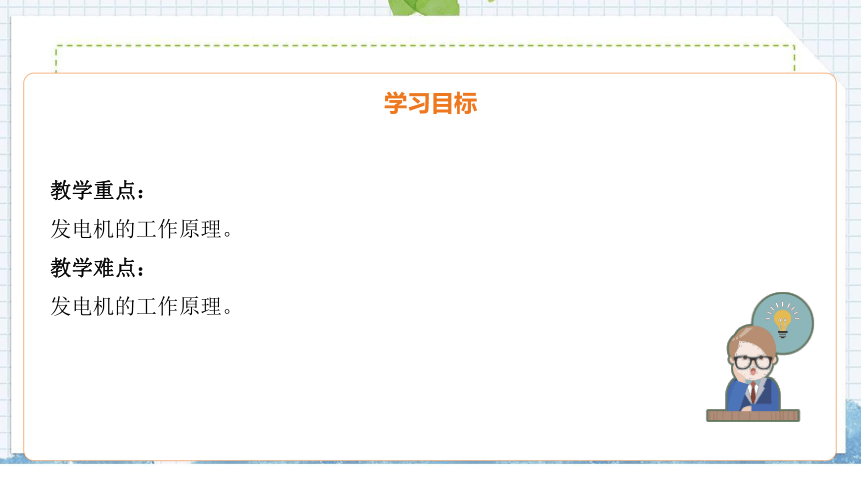

教学重点：
发电机的工作原理。
教学难点：
发电机的工作原理。
知识点 发电机

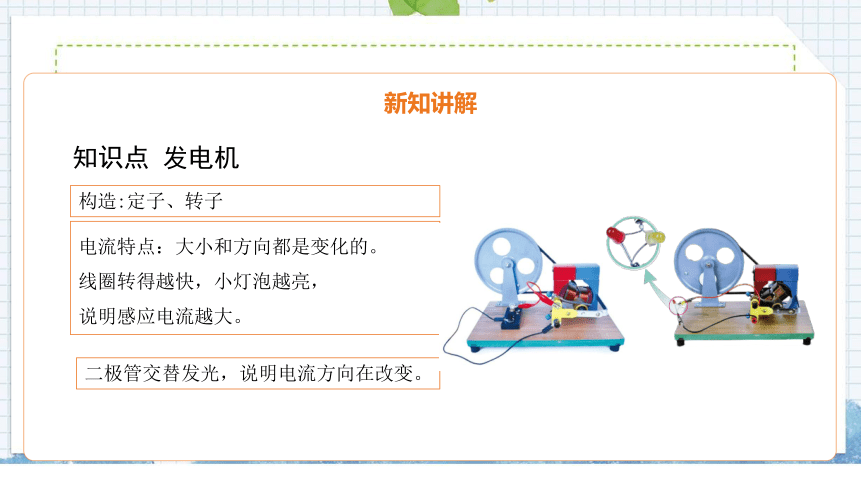

构造:定子、转子
电流特点：大小和方向都是变化的。
线圈转得越快，小灯泡越亮，
说明感应电流越大。
二极管交替发光，说明电流方向在改变。
知识点 发电机

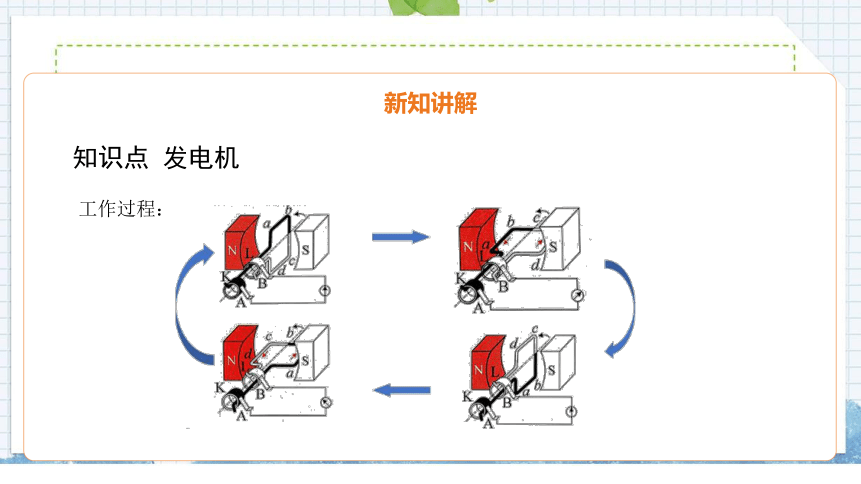

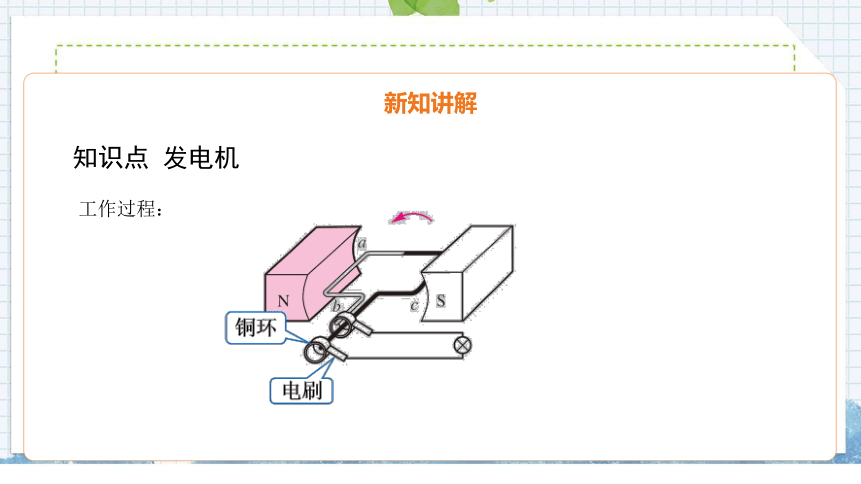

工作过程：
知识点 发电机
工作过程：
知识点 发电机

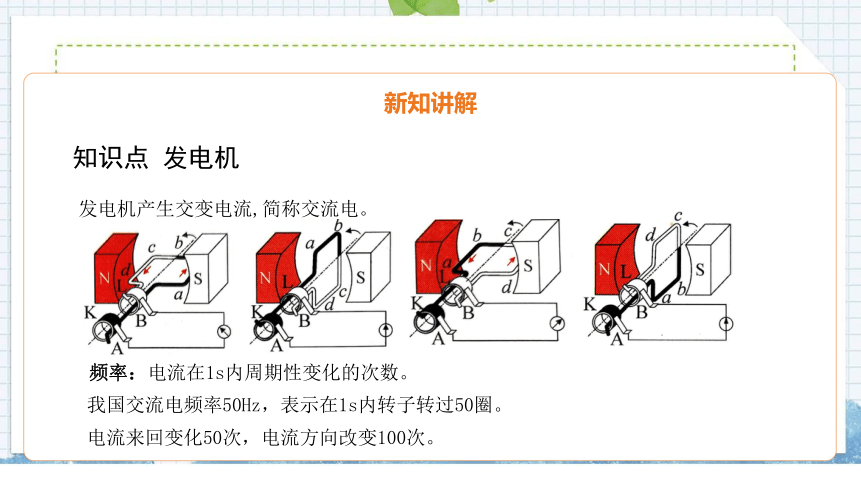

发电机产生交变电流,简称交流电。
频率：电流在1s内周期性变化的次数。
我国交流电频率50Hz，表示在1s内转子转过50圈。
电流来回变化50次，电流方向改变100次。
知识点 发电机
发电机产生交变电流,简称交流电。

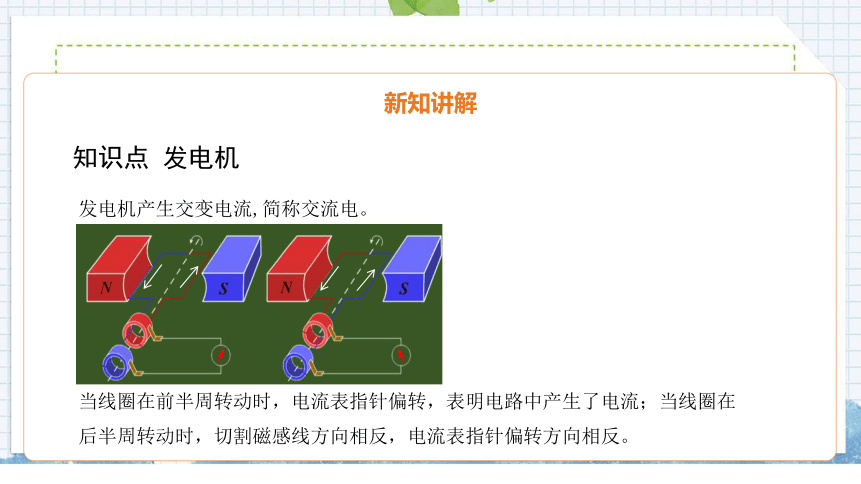

当线圈在前半周转动时，电流表指针偏转，表明电路中产生了电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。
知识点 发电机
实际发电机由转子和定子组成,一般采用磁极旋转的方式来发电,实现了机械能转化为电能。
安装发电机转子
发电机模型
知识点 发电机
各种发电机：
水力发电机
风力发电
火力发电机
便携发电机
知识点 发电机
交流发电机和直流电动机的区别：
⑴两个半环和电刷
⑵有直流电源供电
⑶把电能转化为机械能
⑷通电导体在磁场中受力
⑴两个铜环和电刷
⑵无电源供电，可对外提供电能
⑶把机械能转化为电能
⑷电磁感应
知识点 发电机
交流发电机和直流电动机的区别：
甲图是____________，乙图是___________。
发电机
电动机
知识点 发电机
下图是动圈式话筒（麦克风）构造示意图。对着话筒说话时，声音使膜片振动，带动与膜片相连的线圈振动，使线圈做切割磁感线运动，同时产生随声音变化的交变电流（感应电流）。把线圈两端的导线接入扩音机，就能通过扬声器听到你说话的声音。
知识点 发电机
动圈式扬声器构造示意图:
扬声器
扬声器结构
1.发电机的原理是（ ）
A. 电磁感应
B. 通电导体在磁场中受力
C. 电流的磁效应
D. 电流的热效应
A
解析　
A.发电机是利用电磁感应现象的原理制成的，故A符合题意；
B.电动机是利用通电导线在磁场中受力的作用的原理制成的，故B不符合题意；
C.通电导线周围存在磁场，这种现象叫电流的磁效应，故C不符合题意；
D.通电导体会发热，这是利用电流的热效应的原理产生的，故D不符合题意。
故选A。
2.如图中能反映动圈式扬声器工作原理的是（　　）
A． B．
C． D．
D
解析　
扬声器是利用通电线圈在磁场中要受到力的作用工作的。
A．该图是探究电磁感应原理，即闭合电路中的一部分导体做切割磁感线运动，产生感应电流的现象；故A不符合题意；
B．该图是奥斯特实验，该图中的实验现象说明通电导体周围存在着磁场，故B不符合题意；
C．该图中两个电磁铁串联，通过它们的电流相等，线圈匝数不同，探究电磁铁磁性强弱与匝数的关系，故C不符合题意；
D．该图中有电源、磁体、导轨和金属棒，闭合开关，金属棒会发生运动，探究通电导体在磁场中受力的作用，故D符合题意。
故选D。
3.如图所示，下列四幅图依次对应说法正确的是（　　）
A．甲图为电阻器，当其两端的电压为零时，电阻也为零
B．乙图中，毛皮摩擦过的橡胶棒由于失去电子而带负电
C．丙图中，验电器的工作原理是：同种电荷互相排斥
D．丁图中，电动机运用了此原理，并将电能转化为机械能
C
解析　
A．电阻是导体本身的一种性质，电阻大小只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，当其两端的电压为零时，电阻不为零，故A错误；
B．毛皮和橡胶棒在摩擦的过程中，毛皮失去电子带正电，而橡胶棒得到电子而带负电,故B错误；
C．同种电荷互相排斥，异种电荷互相吸引。验电器的工作原理是：同种电荷互相排斥，故C正确；
D．丁图中，没有电源，当闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，发电机运用了此原理，并将机械能转化为电能，故D错误。
故选C。
4.下列物理知识与相关实例的对应中，不正确的是（　　）
A．同种电荷相互排斥——验电器
B．电流热效应——电热水壶
C．电流磁效应——电磁铁
D．电磁感应——电动机
D
解析　
A．验电器的原理就是验电器的金属箔片带了同种电荷互相排斥而张开，故A正确，不符合题意；
B．电热水壶利用电流的热效应在工作时将消耗的电能全部转化为内能，故B正确，不符合题意；
C．电磁铁通电有磁性，断电无磁性，就是利用了电流的磁效应，故C正确，不符合题意；
D．电磁感应是把机械能转化为电能，以它为原理的应用是发电机，故D错误，符合题意。
故选D。
发电机
电磁感应现象
交流电：
电流大小、方向随时间周期性变化
能量转化：
机械能转化为电能
原理：
