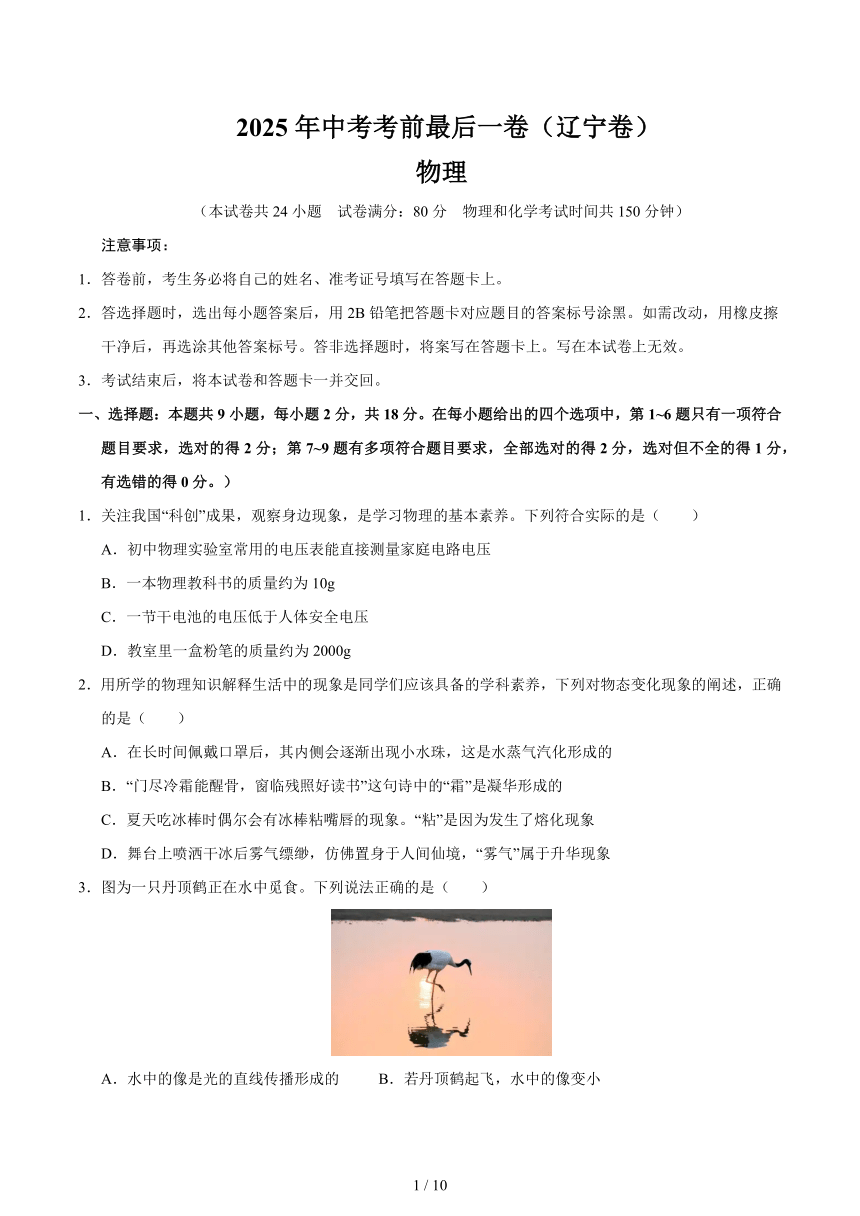

2025 年中考考前最后一卷（辽宁卷）
物理
（本试卷共 24 小题 试卷满分：80 分 物理和化学考试时间共 150 分钟）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．答选择题时，选出每小题答案后，用 2B 铅笔把答题卡对应题目的答案标号涂黑。如需改动，用橡皮擦
干净后，再选涂其他答案标号。答非选择题时，将案写在答题卡上。写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题：本题共 9 小题，每小题 2 分，共 18 分。在每小题给出的四个选项中，第 1~6 题只有一项符合
题目要求，选对的得 2 分；第 7~9 题有多项符合题目要求，全部选对的得 2 分，选对但不全的得 1 分，
有选错的得 0 分。）
1．关注我国“科创”成果，观察身边现象，是学习物理的基本素养。下列符合实际的是（　　）
A．初中物理实验室常用的电压表能直接测量家庭电路电压
B．一本物理教科书的质量约为 10g
C．一节干电池的电压低于人体安全电压
D．教室里一盒粉笔的质量约为 2000g
2．用所学的物理知识解释生活中的现象是同学们应该具备的学科素养，下列对物态变化现象的阐述，正确
的是（　　）
A．在长时间佩戴口罩后，其内侧会逐渐出现小水珠，这是水蒸气汽化形成的
B．“门尽冷霜能醒骨，窗临残照好读书”这句诗中的“霜”是凝华形成的
C．夏天吃冰棒时偶尔会有冰棒粘嘴唇的现象。“粘”是因为发生了熔化现象
D．舞台上喷洒干冰后雾气缥缈，仿佛置身于人间仙境，“雾气”属于升华现象
3．图为一只丹顶鹤正在水中觅食。下列说法正确的是（　　）
A．水中的像是光的直线传播形成的 B．若丹顶鹤起飞，水中的像变小
1 / 10

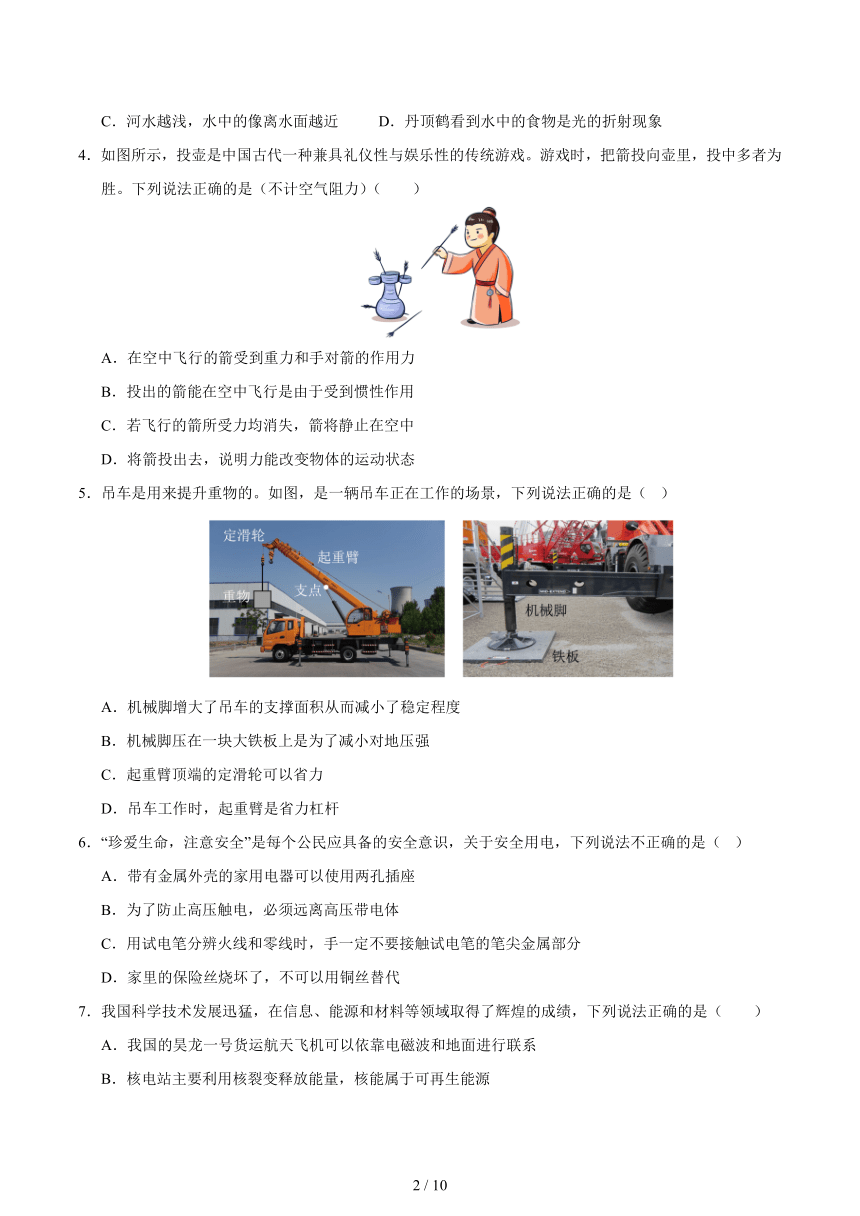

C．河水越浅，水中的像离水面越近 D．丹顶鹤看到水中的食物是光的折射现象
4．如图所示，投壶是中国古代一种兼具礼仪性与娱乐性的传统游戏。游戏时，把箭投向壶里，投中多者为
胜。下列说法正确的是（不计空气阻力）（　　）
A．在空中飞行的箭受到重力和手对箭的作用力
B．投出的箭能在空中飞行是由于受到惯性作用
C．若飞行的箭所受力均消失，箭将静止在空中
D．将箭投出去，说明力能改变物体的运动状态
5．吊车是用来提升重物的。如图，是一辆吊车正在工作的场景，下列说法正确的是（ ）
A．机械脚增大了吊车的支撑面积从而减小了稳定程度
B．机械脚压在一块大铁板上是为了减小对地压强
C．起重臂顶端的定滑轮可以省力
D．吊车工作时，起重臂是省力杠杆
6．“珍爱生命，注意安全”是每个公民应具备的安全意识，关于安全用电，下列说法不正确的是（ ）
A．带有金属外壳的家用电器可以使用两孔插座
B．为了防止高压触电，必须远离高压带电体
C．用试电笔分辨火线和零线时，手一定不要接触试电笔的笔尖金属部分
D．家里的保险丝烧坏了，不可以用铜丝替代
7．我国科学技术发展迅猛，在信息、能源和材料等领域取得了辉煌的成绩，下列说法正确的是（　　）
A．我国的昊龙一号货运航天飞机可以依靠电磁波和地面进行联系
B．核电站主要利用核裂变释放能量，核能属于可再生能源
2 / 10

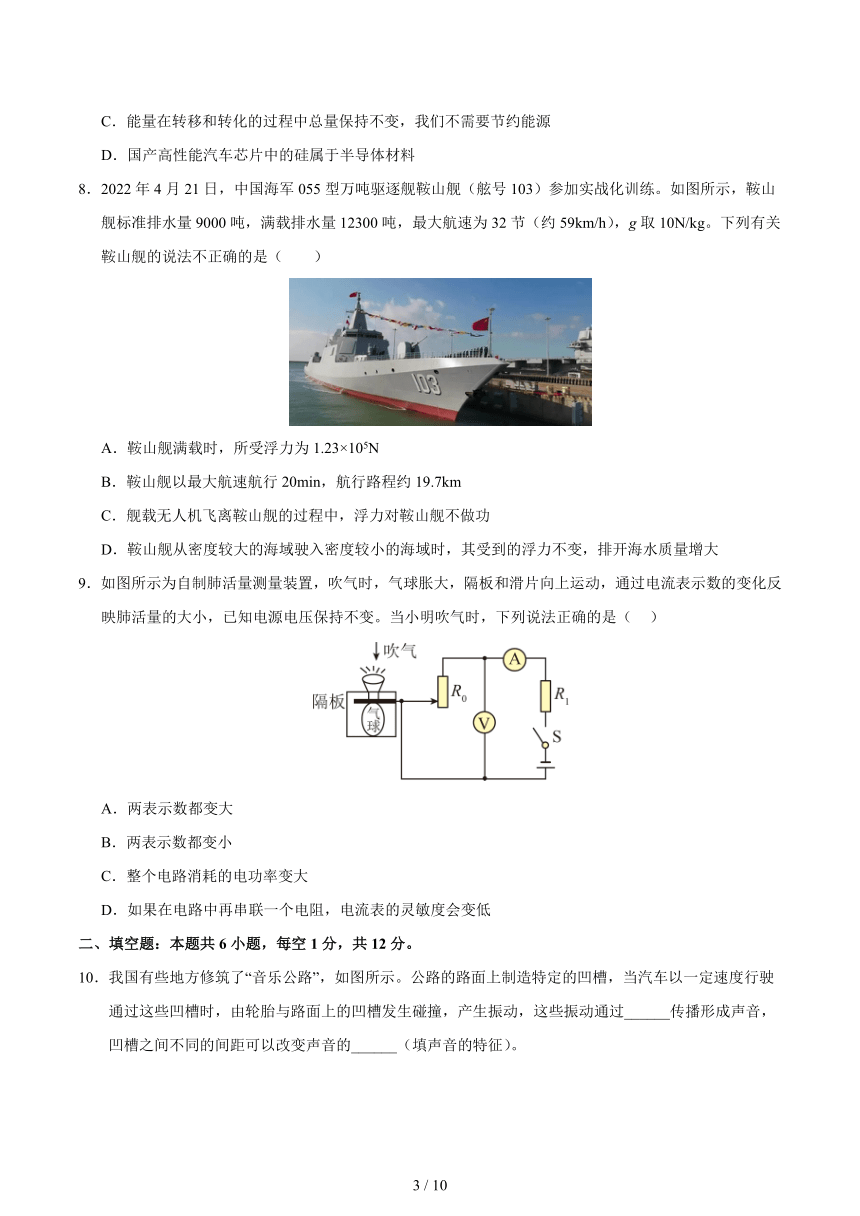

C．能量在转移和转化的过程中总量保持不变，我们不需要节约能源
D．国产高性能汽车芯片中的硅属于半导体材料
8．2022 年 4 月 21 日，中国海军 055 型万吨驱逐舰鞍山舰（舷号 103）参加实战化训练。如图所示，鞍山
舰标准排水量 9000 吨，满载排水量 12300 吨，最大航速为 32 节（约 59km/h），g 取 10N/kg。下列有关
鞍山舰的说法不正确的是（　　）
A．鞍山舰满载时，所受浮力为 1.23×105N
B．鞍山舰以最大航速航行 20min，航行路程约 19.7km
C．舰载无人机飞离鞍山舰的过程中，浮力对鞍山舰不做功
D．鞍山舰从密度较大的海域驶入密度较小的海域时，其受到的浮力不变，排开海水质量增大
9．如图所示为自制肺活量测量装置，吹气时，气球胀大，隔板和滑片向上运动，通过电流表示数的变化反
映肺活量的大小，已知电源电压保持不变。当小明吹气时，下列说法正确的是（ ）
A．两表示数都变大
B．两表示数都变小
C．整个电路消耗的电功率变大
D．如果在电路中再串联一个电阻，电流表的灵敏度会变低
二、填空题：本题共 6 小题，每空 1 分，共 12 分。
10．我国有些地方修筑了“音乐公路”，如图所示。公路的路面上制造特定的凹槽，当汽车以一定速度行驶
通过这些凹槽时，由轮胎与路面上的凹槽发生碰撞，产生振动，这些振动通过______传播形成声音，
凹槽之间不同的间距可以改变声音的______（填声音的特征）。
3 / 10

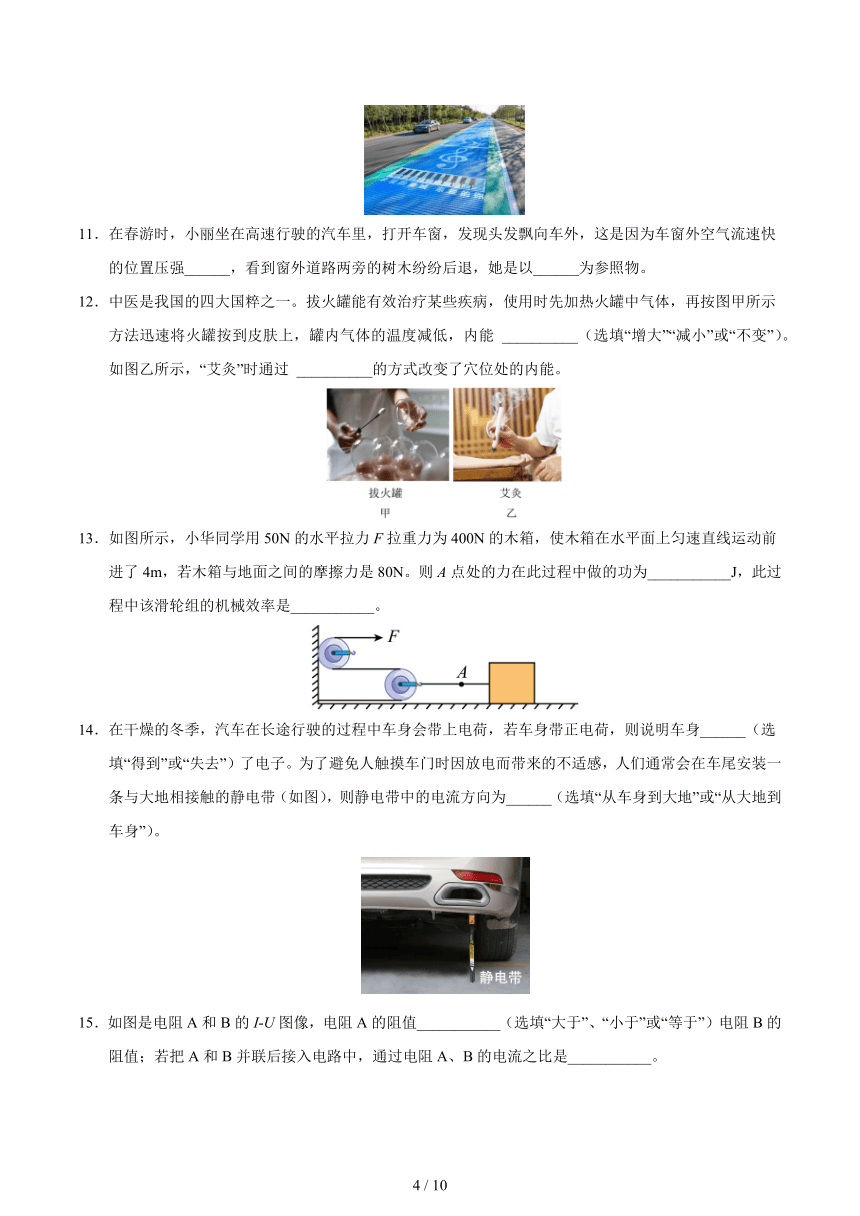

11．在春游时，小丽坐在高速行驶的汽车里，打开车窗，发现头发飘向车外，这是因为车窗外空气流速快
的位置压强______，看到窗外道路两旁的树木纷纷后退，她是以______为参照物。
12．中医是我国的四大国粹之一。拔火罐能有效治疗某些疾病，使用时先加热火罐中气体，再按图甲所示
方法迅速将火罐按到皮肤上，罐内气体的温度减低，内能 __________（选填“增大”“减小”或“不变”）。
如图乙所示，“艾灸”时通过 __________的方式改变了穴位处的内能。
13．如图所示，小华同学用 50N 的水平拉力 F 拉重力为 400N 的木箱，使木箱在水平面上匀速直线运动前
进了 4m，若木箱与地面之间的摩擦力是 80N。则 A 点处的力在此过程中做的功为___________J，此过
程中该滑轮组的机械效率是___________。
14．在干燥的冬季，汽车在长途行驶的过程中车身会带上电荷，若车身带正电荷，则说明车身______（选
填“得到”或“失去”）了电子。为了避免人触摸车门时因放电而带来的不适感，人们通常会在车尾安装一
条与大地相接触的静电带（如图），则静电带中的电流方向为______（选填“从车身到大地”或“从大地到
车身”）。
15．如图是电阻 A 和 B 的 I-U 图像，电阻 A 的阻值___________（选填“大于”、“小于”或“等于”）电阻 B 的
阻值；若把 A 和 B 并联后接入电路中，通过电阻 A、B 的电流之比是___________。
4 / 10

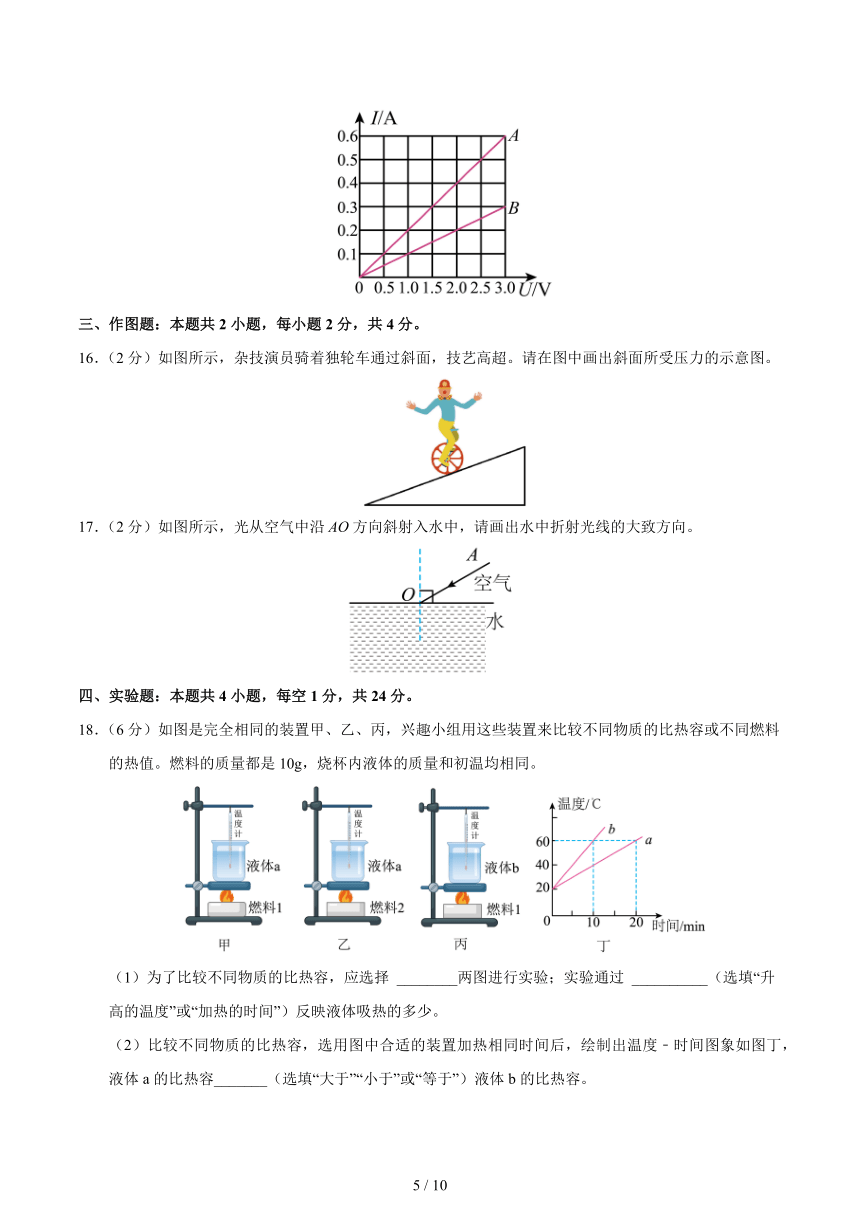

三、作图题：本题共 2 小题，每小题 2 分，共 4 分。
16．（2 分）如图所示，杂技演员骑着独轮车通过斜面，技艺高超。请在图中画出斜面所受压力的示意图。
17．（2 分）如图所示，光从空气中沿 AO 方向斜射入水中，请画出水中折射光线的大致方向。
四、实验题：本题共 4 小题，每空 1 分，共 24 分。
18．（6 分）如图是完全相同的装置甲、乙、丙，兴趣小组用这些装置来比较不同物质的比热容或不同燃料
的热值。燃料的质量都是 10g，烧杯内液体的质量和初温均相同。
（1）为了比较不同物质的比热容，应选择 ________两图进行实验；实验通过 __________（选填“升
高的温度”或“加热的时间”）反映液体吸热的多少。
（2）比较不同物质的比热容，选用图中合适的装置加热相同时间后，绘制出温度﹣时间图象如图丁，
液体 a 的比热容_______（选填“大于”“小于”或“等于”）液体 b 的比热容。
5 / 10
（3）小华用图甲装置，根据酒精燃烧后水升高的温度，测出酒精的热值。这种方法测出的热值与“标
准值”相比 _______（选填“偏大”“偏小”或“一样”），理由是 __________。
（4）小明选用甲、乙两个装置比较不同燃料的热值过程中，甲烧杯内液体沸腾时下面的燃料还未燃尽，
而乙烧杯中液体在燃料燃尽时都未沸腾（两种燃料都充分燃烧）_____（选填“能”或“不能”）比较出哪
种燃料热值大。
19．（6 分）如图所示是小明“探究凸透镜成像规律”的实验。
（1）如图甲所示，一束平行于凸透镜主光轴的平行光经过凸透镜折射后，在光屏上形成一个最小最亮
的光斑，则该凸透镜的焦距为________cm；
（2）当蜡烛、凸透镜位于图乙所示的位置时，在光屏上能够得到一个清晰的像，该像是倒立、________
（选填“放大”“等大”或“缩小”）的像。若保持蜡烛和光屏的位置不变，将凸透镜移至________cm 刻度
线处，也可以在光屏上得到一个清晰的像，此时利用该成像规律制成的光学仪器________（选填“放大
镜”“投影仪”或“照相机”）；
（3）图乙中，若保持凸透镜的位置不变，将蜡烛移至 34cm 刻度线处，此时的像应是如图丙所示的
________（选填字母“A”或“B”）；
（4）实验完成后，小明想研究眼睛的成像原理，于是他自制了一个水透镜来模拟眼睛的晶状体，点燃
蜡烛后，光屏和水透镜的位置如图丁所示，光屏上出现烛焰清晰的像。用注射器向水透镜里加适量的
水，此时光屏上的像变得模糊，应将光屏慢慢________（选填“靠近”或“远离”）水透镜，光屏上才会出
6 / 10
现清晰的像。
20．（6 分）实验课上，老师和同学们用图示天平、量筒测量回形针的密度。
（1）将托盘天平放在___________台面上，调节好天平，取 50 枚回形针放在天平的左盘，移动游码至
图 1 所示位置，天平平衡，则 50 枚回形针的总质量为___________g；
（2）如图 2，在量筒中加入适量水，示数为___________mL，再将 50 枚回形针全部浸没在水中，量筒
内液面达到 8.4mL，则回形针的密度为 ρ = ____________g/cm3；
（3）小华利用回形针设计了一种测量液体密度的方案，实验步骤如下：
①如图 3，在柱形容器中缓慢加入待测液体，直至液体质量等于 50 枚回形针的质量；
②如图 4，从电子秤上取下容器，用刻度尺测出液面高度 h1；
③___________，用刻度尺测出液面高度 h2；
则液体的密度 ρ 液=___________（用回形针密度 ρ、h1 和 h2表示）。
21．（6 分）小赵同学设计了“探究电流与电阻的关系”的实验，器材如下：电源电压恒为 4.5V，五个定值电
阻 R 分别为：5Ω、10Ω、15Ω、20Ω 及 25Ω，标有“50Ω 1A”的滑动变阻器R '、电压表（可用量程：0～
3V、0～15V）、电流表（0 0.6A），导线若干。
（1）闭合开关前，应将滑动变阻器滑片 P 移到最______端（选填“左”或“右”），目的是______；
（2）闭合开关后，在移动滑动变阻器滑片 P 的过程中发现：电流表示数变大时，电压表示数变小：经
检查所用器材完好，出现这种现象的原因可能是______；
（3）小赵再分别将定值电阻 15Ω、20Ω、25Ω 连入，根据实验所得的五组数据绘制出 I﹣R 图像如图乙
7 / 10
所示，由图像可得出的结论是：在电压一定时，电流与电阻成______；
（4）换用不同阻值的电阻多次实验的目的是______；
（5）为了完成该实验探究，滑动变阻器的最大阻值至少为______Ω。
五、综合应用题：本题共 3 小题，共 22 分。
22．（8 分）氢燃料具有清洁、效率高等优点。2023 年 12 月，我国首座商业化分布式氨制氢加氢一体站在
南宁建成并成功试投产。某次测试中，氢能源公交车以 70kW 的恒定功率匀速行驶 5min，此过程消耗
了 0.3kg 的氢燃料，已知氢燃料的热值 q = 1.4 108J / kg，水的比热容 c = 4.2 103 J / kg ×℃ ，求：
（1）氢燃料完全燃烧放出的热量；
（2）若放出的热量全部被质量为 1000kg 的水吸收，水温的变化量；
（3）氢能源公交车动力系统的效率。
23．（8 分）如图所示，电源电压 U 恒定，R1、R2 为两个定值电阻，L 为标有“6V，3W”的小灯泡。开关 S1、
S2、S3均闭合时，电流表 A1示数为 1.5A，A2 示数为 1A；仅闭合 S1，小灯泡恰好正常发光。求：
（1）小灯泡正常发光时的电流；
（2）R2的阻值；
（3）前后两次电路中相同时间内 R1 产生的热量之比。
8 / 10
24．（6 分）阅读材料，完成下列小题；
手机无线充电
生活中常见的手机无线充电原理如题 31 图甲所示。交变电流通过送电线圈（无线充电板）产生磁场，
受电线圈（智能手机）放在无线充电板上，此时磁场就能给手机充电，并将电能储存到手机的锂电池
内，这种无线充电的主要优势是在近距离时效率可达 90%。虽然无线充电具有便捷、高效等优点，但
充电效率也受到多种因素影响，系统的发热程度、环境干扰物、线圈材料的电阻、对齐相对位置等都
会影响能量传输的效率，只有当线圈完全对齐时才能实现高效率的充电。
现在很多手机都搭配了超级无线快充功能，在快充过程中的不同阶段中充电功率会根据电池的电量进
行调整，我国某品牌智能手机使用标称电压 3V，容量 4400mA·h 的电池，采用超级快充技术，不到 10min
就可把电池的电量充达一半，极大地方便了人们使用。
（1）给电池充电的过程中，将_______转化为化学能，电池相当于_______（选填“用电器”或“电源”）；
（2）受电线圈是根据_______的原理给手机充电的，如图所示哪个选项是效率较高的充电方式
_______；
9 / 10
（3）标有“输出 11V，6A”字样的充电器给电池充电，设充电器工作时输入功率保持不变，充电效率为
80%，则选用该充电器将上述手机电池从零到充满电需要_______min；
（4）利用 USB 充电电流电压显示计来实时测量充电过程中充电器输出的电流和电压，并绘制如题图
乙、丙所示图像，若充电的导线的阻值为 0.05Ω，前 20min 导线产生的热量为_______J。
10 / 10
2025 年中考考前最后一卷（辽宁卷）
物理·参考答案
一、选择题：本题共 9 小题，每小题 2 分，共 18 分。在每小题给出的四个选项中，第 1~6 题只有一项符
合题目要求，选对的得 2 分；第 7~9 题有多项符合题目要求，全部选对的得 2 分，选对但不全的得 1
分，有选错的得 0 分。）
1 2 3 4 5 6 7 8 9
C B D D B A AD ACD CD
二、填空题：本题共 6 小题，每空 1 分，共 12 分。
10．空气 音调 11．小 汽车 12．减小 热传递
13．320 80% 14．失去 从车身到大地 15．小于 2∶1
三、作图题：本题共 2 小题，每小题 2 分，共 4 分。
16． 17．
四、实验题：本题共 4 小题，每空 1 分，共 24 分。
18．（6 分）（1）甲、丙 加热的时间 （2）大于 （3）偏小 存在热量损失 （4）能
19．（6 分）（1）10.0 （2）缩小 35 投影仪 （3）A （4）靠近
r h2 - h1
20．（6 分）（1）水平 18 （2）6 7.5 （3）将 50 枚回形针浸没于液体中 h1
21．（6 分）（1）右 保护电路 （2）电压表并联在滑动变阻器两端 （3）反比 （4）得出普遍
规律 （5）20
五、综合应用题：本题共 3 小题，共 22 分。
22．（8 分）（1）0.3kg 的氢燃料完全燃烧放出的热量
Q 放=mq=0.3kg×1.4×108J/kg=4.2×107J（2 分）
（2）若放出的热量全部被质量为 1000kg 的水吸收，即
Q 吸=Q 放=4.2×107J（1 分）
根据 Q 吸=c 水 m 水 Δt 可知，水温的变化量
Q
Δt 吸 4.2 10
7 J
= = =10℃
c水m水 4.2 10
3 J / kg （2 分）×℃ 1000kg
（3）氢能源公交车以 70kW 的恒定功率匀速行驶 5min，此过程氢能源公交车动力做的机械功
W=Pt=70×103W×5×60s=2.1×107J（1 分）
氢能源公交车动力系统的效率
h W 100% 2.1 10
7 J
= = 100% = 50%
Q 4.2 107 J （2 分）
放
23．（8 分）（1）当只团合开天 S1时，R1与灯泡 L 串联，此时小灯泡正常发光，由 P=UI 可得，此时电路中
的电流为
I P 3W= = = 0.5A （1 分）
U 6V
（2）当只团合开天 S1时，R1与灯泡 L 串联，由串联电路的电压特点和欧姆定律可得，电源电压
U=I R1+U 额=0.5A×R1+6V①（1 分）
当三个开关都闭合时，小灯泡被短路，R1、R2并联，电流表 A1测干路电流，电流表 A2 测通过 R1 的电
流。已知电流表 A1示数为 1.5A，A2示数为 1A，则电源电压为
U=I1R1=1A×R1②（1 分）
由①②解得 R1=12Ω，U=l2V（1 分）
R1、R2并联时，通过 R2的电流为
I2=I 总-I1=1.5A-1A=0.5A（1 分）
电阻 R2的阻值为
R U 12V2 = = = 24ΩI 0.5A （1 分）2
（3）开关 S1、S2、S3均闭合时，通过 R1的电流为 1A；只团合开天 S1 时，通过 R1的电流为 0.5A，所
以前后两次电路中相同时间内 R1产生的热量之比为
Q 2
2
1 I R t 1A 4= 1 1 = = （2 分）
Q I 2R t 0.5A 22 1 1
24．（6 分）（1）电能 用电器 （2）发电机 B （3）15 （4）900
1
2025年中考考前最后一卷（辽宁卷）
物理·答题卡
姓 名：__________________________
准考证号： 贴条形码区
注意事项
1．答题前，考生先将自己的姓名，准考证号填写清楚，并认真核准
考生禁填： 缺考标记
条形码上的姓名、准考证号，在规定位置贴好条形码。
违纪标记
2．选择题必须用 2B铅笔填涂；非选择题必须用 0.5 mm黑色签字笔 以上标志由监考人员用 2B铅笔填涂
答题，不得用铅笔或圆珠笔答题；字体工整、笔迹清晰。
3．请按题号顺序在各题目的答题区域内作答，超出区域书写的答案
选择题填涂样例：
无效；在草稿纸、试题卷上答题无效。
正确填涂
4．保持卡面清洁，不要折叠、不要弄破。 错误填涂 [×] [√] [／]
第Ⅰ卷(请用 2B铅笔填涂)
一、选择题（每小题 2分，共 18分）
1.[ A ] [ B ] [ C ] [ D ] 5.[ A ] [ B ] [ C ] [ D ] 9.[ A ] [ B ] [ C ] [ D ]
2.[ A ] [ B ] [ C ] [ D ] 6.[ A ] [ B ] [ C ] [ D ]
3.[ A ] [ B ] [ C ] [ D ] 7.[ A ] [ B ] [ C ] [ D ]
4.[ A ] [ B ] [ C ] [ D ] 8.[ A ] [ B ] [ C ] [ D ]
第Ⅱ卷
二、填空题：本题共 6小题，每空 1分，共 12分。
10. __________________；__________________；11.__________________；__________________；
12. __________________；__________________；13.__________________；__________________；
14. __________________；__________________；15. __________________；__________________；
三、作图题：本题共 2小题，每小题 2分，共 4分。
16. 17.
四、实验题：本题共 4小题，每空 1分，共 24分。
请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效！
请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效！
18. （1）____________；___________；（2）_____________；（3）____________；______________；
（4）____________；
19.（1）____________；（2）____________；____________；____________；（3）____________；
（4）____________；
20（. 1）____________；____________；（2）________；________；（3）___________________；___________；
21.（1）____________；____________；（2）_____________________；（3）____________；
（4）____________；（5）_______________；
五、综合应用题：本题共 3小题，共 22分。
22.（8分）
23.（8分）
24.（6分）（1）____________；____________；（2）____________；____________；（3）____________；
（4）____________；
请在各题目的答题区域内作答，超出黑色矩形边框限定区域的答案无效！
2025 年中考考前最后一卷（辽宁卷）
物理
（本试卷共 24 小题 试卷满分：80 分 物理和化学考试时间共 150 分钟）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．答选择题时，选出每小题答案后，用 2B 铅笔把答题卡对应题目的答案标号涂黑。如需改动，用橡皮擦
干净后，再选涂其他答案标号。答非选择题时，将案写在答题卡上。写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题：本题共 9 小题，每小题 2 分，共 18 分。在每小题给出的四个选项中，第 1~6 题只有一项符合
题目要求，选对的得 2 分；第 7~9 题有多项符合题目要求，全部选对的得 2 分，选对但不全的得 1 分，
有选错的得 0 分。）
1．关注我国“科创”成果，观察身边现象，是学习物理的基本素养。下列符合实际的是（　　）
A．初中物理实验室常用的电压表能直接测量家庭电路电压
B．一本物理教科书的质量约为 10g
C．一节干电池的电压低于人体安全电压
D．教室里一盒粉笔的质量约为 2000g
【答案】C
【解析】A．初中物理实验室常用的电压表量程小于家庭电压，因此不能直接测量家庭电路电压，故 A
不符合题意；
B．一本物理教科书的质量约为 280g，故 B 不符合题意；
C．一节干电池的电压为 1.5V，人体安全电压是不高于 36V，因此一节干电池的电压低于人体安全电压，
故 C 符合题意；
D．教室里一支粉笔的质量约为 5g，则一盒粉笔的质量约为 200g，故 D 不符合题意。
故选 C。
2．用所学的物理知识解释生活中的现象是同学们应该具备的学科素养，下列对物态变化现象的阐述，正确
的是（　　）
A．在长时间佩戴口罩后，其内侧会逐渐出现小水珠，这是水蒸气汽化形成的
B．“门尽冷霜能醒骨，窗临残照好读书”这句诗中的“霜”是凝华形成的
C．夏天吃冰棒时偶尔会有冰棒粘嘴唇的现象。“粘”是因为发生了熔化现象
1 / 17
D．舞台上喷洒干冰后雾气缥缈，仿佛置身于人间仙境，“雾气”属于升华现象
【答案】B
【解析】A．物质由气态变为液态叫液化，在长时间佩戴口罩后，其内侧会逐渐出现小水珠，这是水蒸
气遇冷液化形成的，故 A 错误；
B．物质由气态直接变为固态叫凝华，霜是水蒸气遇冷凝华成的小冰晶，故 B 正确；
C．夏天吃冰棒时偶尔会有冰棒粘嘴唇的现象。“粘”是因为发生了凝固现象，水凝固成了冰，故 C 错误；
D．舞台上喷洒干冰后干冰迅速升华吸热使得空气温度降低，空气中的水蒸气遇冷液化形成小水滴即出
现了“雾气”，“雾气”属于液化现象，故 D 错误。
故选 B。
3．图为一只丹顶鹤正在水中觅食。下列说法正确的是（　　）
A．水中的像是光的直线传播形成的 B．若丹顶鹤起飞，水中的像变小
C．河水越浅，水中的像离水面越近 D．丹顶鹤看到水中的食物是光的折射现象
【答案】D
【解析】A．平静的水面相当于平面镜，丹顶鹤在水面所成的像属于平面镜成像，是由光的反射形成的，
故 A 错误；
B．根据平面镜成像的特点可知，像和物体大小相等，若丹顶鹤起飞，水中的像大小不变，故 B 错误；
C．平面镜成的像和物体到平面镜的距离相等，物距是丹顶鹤到水面的距离，河水越浅，物距越大，丹
顶鹤所成的像离水面越远，故 C 错误；
D．丹顶鹤看到水中的食物是食物反射的光在水面处发生折射，折射光线进入丹顶鹤的眼睛里，属于光
的折射现象，故 D 正确。
故选 D。
4．如图所示，投壶是中国古代一种兼具礼仪性与娱乐性的传统游戏。游戏时，把箭投向壶里，投中多者为
胜。下列说法正确的是（不计空气阻力）（　　）
2 / 17
A．在空中飞行的箭受到重力和手对箭的作用力
B．投出的箭能在空中飞行是由于受到惯性作用
C．若飞行的箭所受力均消失，箭将静止在空中
D．将箭投出去，说明力能改变物体的运动状态
【答案】D
【解析】A．在空中飞行的箭，不计空气阻力，只受到重力作用，手与箭已经分离，手对箭没有作用力，
故 A 错误；
B．投出的箭能在空中飞行是因为箭具有惯性，惯性是物体的一种属性，不是一种力，不能说“受到惯性
作用”，故 B 错误；
C．根据牛顿第一定律，若飞行的箭所受力均消失，箭将保持原来的运动状态做匀速直线运动，而不是
静止在空中，故 C 错误；
D．将箭在手对它的力的作用投出去，此时箭在力的作用下由静止变为运动，说明力能改变物体的运动
状态，故 D 正确。
故选 D。
5．吊车是用来提升重物的。如图，是一辆吊车正在工作的场景，下列说法正确的是（ ）
A．机械脚增大了吊车的支撑面积从而减小了稳定程度
B．机械脚压在一块大铁板上是为了减小对地压强
C．起重臂顶端的定滑轮可以省力
D．吊车工作时，起重臂是省力杠杆
【答案】B
3 / 17
【解析】A．机械脚增大吊车的支撑面积，会增大稳定程度，而不是减小稳定程度，故 A 错误；
B．机械脚压在一块大铁板上，是在压力一定时，通过增大受力面积来减小对地压强，故 B 正确；
C．定滑轮的特点是不省力，但可以改变力的方向，所以起重臂顶端的定滑轮不可以省力，故 C 错误；
D．吊车工作时，起重臂的动力臂小于阻力臂，是费力杠杆，而不是省力杠杆，故 D 错误。
故选 B。
6．“珍爱生命，注意安全”是每个公民应具备的安全意识，关于安全用电，下列说法不正确的是（ ）
A．带有金属外壳的家用电器可以使用两孔插座
B．为了防止高压触电，必须远离高压带电体
C．用试电笔分辨火线和零线时，手一定不要接触试电笔的笔尖金属部分
D．家里的保险丝烧坏了，不可以用铜丝替代
【答案】A
【解析】A．带有金属外壳的用电器，其金属外壳一定要通过三角插头接地，以防用电器外壳带电，会
危及人身安全，故 A 不正确，符合题意；
B．安全用电的原则是不靠近高压带电体，不接触低压带电体，必须远离高压带电体，故 B 正确，不符
合题意；
C．使用试电笔时手必须接触笔尾金属体，笔尖接触被测导线，手一定不要接触试电笔的笔尖金属部分，
故 C 正确，不符合题意；
D．保险丝用电阻率大，熔点低的材料制成，不能用铜丝替代，否则在电路中电流过大时不能及时熔断，
会造成危险，故 D 正确，不符合题意。
故选 A。
7．我国科学技术发展迅猛，在信息、能源和材料等领域取得了辉煌的成绩，下列说法正确的是（　　）
A．我国的昊龙一号货运航天飞机可以依靠电磁波和地面进行联系
B．核电站主要利用核裂变释放能量，核能属于可再生能源
C．能量在转移和转化的过程中总量保持不变，我们不需要节约能源
D．国产高性能汽车芯片中的硅属于半导体材料
【答案】AD
【解析】A．电磁波可以在真空中传播，电磁波可以传递信息，我国的昊龙一号货运航天飞机可以依靠
电磁波和地面进行联系，故 A 正确；
B．核电站主要应用核裂变释放出的能量来进行发电，而核能不可能在短期内从自然界得到补充的能源，
属于不可再生能源，故 B 错误；
4 / 17
C．根据能量守恒定律可知：能量在转化和转移过程中总量保持不变，能量转化有方向性的，因此我们
需要节约能源，故 C 错误；
D．半导体有：锗、硅、砷化镓等，芯片中的硅属于半导体材料，故 D 正确。
故选 AD。
8．2022 年 4 月 21 日，中国海军 055 型万吨驱逐舰鞍山舰（舷号 103）参加实战化训练。如图所示，鞍山
舰标准排水量 9000 吨，满载排水量 12300 吨，最大航速为 32 节（约 59km/h），g 取 10N/kg。下列有关
鞍山舰的说法不正确的是（　　）
A．鞍山舰满载时，所受浮力为 1.23×105N
B．鞍山舰以最大航速航行 20min，航行路程约 19.7km
C．舰载无人机飞离鞍山舰的过程中，浮力对鞍山舰不做功
D．鞍山舰从密度较大的海域驶入密度较小的海域时，其受到的浮力不变，排开海水质量增大
【答案】ACD
3 8
【解析】A．鞍山舰满载时，所受浮力为F浮max = G max = m max g =12300 10 kg 10N/kg =1.23 10 N排 排
故 A 错误，符合题意；
v s 20B．鞍山舰以最大航速航行 20min，由 = 得，航行路程约 s = vt 59km/h h=19.7km
t 60
故 B 正确，不符合题意；
C．舰载无人机飞离鞍山舰的过程中，鞍山舰在浮力的方向移动一定的距离，则浮力对鞍山舰做功，故
C 错误，符合题意；
D．鞍山舰从密度较大的海域驶入密度较小的海域时，鞍山舰受到的浮力均等于重力，鞍山舰的重力不
变，则其受到的浮力不变，由F浮 = G = m g排 排 得，鞍山舰排开海水质量不变，故 D 错误，符合题意。
故选 ACD。
9．如图所示为自制肺活量测量装置，吹气时，气球胀大，隔板和滑片向上运动，通过电流表示数的变化反
映肺活量的大小，已知电源电压保持不变。当小明吹气时，下列说法正确的是（ ）
5 / 17
A．两表示数都变大
B．两表示数都变小
C．整个电路消耗的电功率变大
D．如果在电路中再串联一个电阻，电流表的灵敏度会变低
【答案】CD
【解析】AB．据图可知，电路是定值电阻和变阻器串联，电压表测变阻器两端电压，电流表测电路中
的电流，当小明吹气时，滑片会向上移动，变阻器接入电路中的阻值变小，电路中的电流会变大，电流
表的示数会变大，根据串联分压原理可知，变阻器两端电压会变小，电压表的示数变小，故 AB 错误；
C．由于电路中的电流变大，根据P = UI 可知，整个电路消耗的电功率变大，故 C 正确；
D．如果在电路中再串 联一个电阻，电路中的总电阻变大，则在吹入相同体积的气体时，电流表的示数
改变量变小，电流表对于气体改变量的反应更加不灵敏，其灵敏度变低，故 D 正确。
故选 CD。
二、填空题：本题共 6 小题，每空 1 分，共 12 分。
10．我国有些地方修筑了“音乐公路”，如图所示。公路的路面上制造特定的凹槽，当汽车以一定速度行驶
通过这些凹槽时，由轮胎与路面上的凹槽发生碰撞，产生振动，这些振动通过______传播形成声音，
凹槽之间不同的间距可以改变声音的______（填声音的特征）。
【答案】空气 音调
【解析】[1]声音的传播需要介质，当轮胎与路面凹槽碰撞产生振动后，这些振动通过空气传播，最终
被人耳接收形成声音。
[2]凹槽之间不同的间距，会使轮胎碰撞凹槽的频率不同。而频率决定音调，频率越高，音调越高；频
率越低，音调越低。所以凹槽间距不同可以改变声音的音调。
6 / 17
11．在春游时，小丽坐在高速行驶的汽车里，打开车窗，发现头发飘向车外，这是因为车窗外空气流速快
的位置压强______，看到窗外道路两旁的树木纷纷后退，她是以______为参照物。
【答案】小 汽车
【解析】[1]因为汽车行驶时，车外的空气流速大、压强小；车内的空气流速小、压强大，车内的气压
大于车外的气压，压强差就把窗帘压向车外。
[2]小丽坐在高速行驶的汽车里，树木相对于地面的位置没有变化，但相对于行驶的汽车（或自己）位
置不断变化，所以小丽以汽车（或自己）为参照物，会感觉道路两旁的树木在后退。
12．中医是我国的四大国粹之一。拔火罐能有效治疗某些疾病，使用时先加热火罐中气体，再按图甲所示
方法迅速将火罐按到皮肤上，罐内气体的温度减低，内能 __________（选填“增大”“减小”或“不变”）。
如图乙所示，“艾灸”时通过 __________的方式改变了穴位处的内能。
【答案】减小 热传递
【解析】[1]火罐按到皮肤上时，罐内的空气温度较高，高于室内温度，一段时间后，罐内气体向外放
热，气体的温度降低，内能减小。
[2]“艾灸”时，人从艾条吸收热量，通过热传递的方式改变了穴位处的内能。
13．如图所示，小华同学用 50N 的水平拉力 F 拉重力为 400N 的木箱，使木箱在水平面上匀速直线运动前
进了 4m，若木箱与地面之间的摩擦力是 80N。则 A 点处的力在此过程中做的功为___________J，此过
程中该滑轮组的机械效率是___________。
【答案】320 80%
【解析】[1]因木箱做匀速直线运动处于平衡状态，受到的拉力和摩擦力是一对平衡力，所以，木箱受
到的拉力即 A 点处的拉力 F 拉=f=80N
该力在此过程中做的功 W 有=F 拉 s 物=80N×4m=320J
[2]由图可知，滑轮组绳子的有效股数 n=2，则绳子自由端移动的距离 s 绳=ns 物=2×4m=8m
7 / 17
拉力做的总功 W 总=Fs 绳=50N×8m=400J
W
有 320J
此过程中该滑轮组的机械效率h = 100% = 100% = 80%W总 400J
14．在干燥的冬季，汽车在长途行驶的过程中车身会带上电荷，若车身带正电荷，则说明车身______（选
填“得到”或“失去”）了电子。为了避免人触摸车门时因放电而带来的不适感，人们通常会在车尾安装一
条与大地相接触的静电带（如图），则静电带中的电流方向为______（选填“从车身到大地”或“从大地到
车身”）。
【答案】失去 从车身到大地
【解析】[1][2]在摩擦起电过程中，失去电子的物体带正电，得到电子的物体带负电。若车身带正电荷，
则说明车身失去了电子。为了避免人触摸车门时因放电而带来的不适感，人们通常会在车尾安装一条
与大地相接触的静电带，电子从大地经静电带流向车身，则电流方向为从车身到大地。
15．如图是电阻 A 和 B 的 I-U 图像，电阻 A 的阻值___________（选填“大于”、“小于”或“等于”）电阻 B 的
阻值；若把 A 和 B 并联后接入电路中，通过电阻 A、B 的电流之比是___________。
【答案】小于 2∶1
【解析】[1]电阻 A 和 B 的 I-U 图像都为过原点的直线，故两电阻均为定电阻，由图象可知 UA=UB=3V，
IA=0.6A，IB=0.3A，由欧姆定律可得，A 和 B 两个定值电阻的阻值分别
R U 3V U＝ A = = 5Ω R ＝ B 3VA ， B = =10ΩIA 0.6A IB 0.3A
因此电阻 A 的阻值小于电阻 B 的阻值。
[2]若把 A 和 B 并联后接入电路中，根据并联电路各支路两端电压相等可知：两个电阻两端的电压相等，
8 / 17
根据 I
U
= 可知，在电压相等时，通过导体的电流与电阻成反比，通过 A、B 的电流之比为
R
IA R= B 10Ω= = 2 :1
IB RA 5Ω
三、作图题：本题共 2 小题，每小题 2 分，共 4 分。
16．（2 分）如图所示，杂技演员骑着独轮车通过斜面，技艺高超。请在图中画出斜面所受压力的示意图。
【答案】见解析
【解析】压力的方向垂直于受力面，作用点在接触面的中间点上，从作用点画一条带箭头的垂直于斜
面向下的线段。如图所示：
17．（2 分）如图所示，光从空气中沿 AO 方向斜射入水中，请画出水中折射光线的大致方向。
【答案】见解析
【解析】根据折射规律画出折射光线；光从空气斜射入水中，折射角小于入射角，如下图所示：
四、实验题：本题共 4 小题，每空 1 分，共 24 分。
18．（6 分）如图是完全相同的装置甲、乙、丙，兴趣小组用这些装置来比较不同物质的比热容或不同燃料
9 / 17
的热值。燃料的质量都是 10g，烧杯内液体的质量和初温均相同。
（1）为了比较不同物质的比热容，应选择 ________两图进行实验；实验通过 __________（选填“升
高的温度”或“加热的时间”）反映液体吸热的多少。
（2）比较不同物质的比热容，选用图中合适的装置加热相同时间后，绘制出温度﹣时间图象如图丁，
液体 a 的比热容_______（选填“大于”“小于”或“等于”）液体 b 的比热容。
（3）小华用图甲装置，根据酒精燃烧后水升高的温度，测出酒精的热值。这种方法测出的热值与“标
准值”相比 _______（选填“偏大”“偏小”或“一样”），理由是 __________。
（4）小明选用甲、乙两个装置比较不同燃料的热值过程中，甲烧杯内液体沸腾时下面的燃料还未燃尽，
而乙烧杯中液体在燃料燃尽时都未沸腾（两种燃料都充分燃烧）_____（选填“能”或“不能”）比较出哪
种燃料热值大。
【答案】（1）甲、丙 加热的时间 （2）大于 （3）偏小 存在热量损失 （4）能
【解析】（1）[1][2]比较不同物质的比热容，应该用相同的加热源对不同物质进行加热，所以选甲、丙；
根据转换法的应用，用加热时间反映物体吸热的多少。
（2）根据绘制出温度﹣时间图象（如上图丁），升高相同的温度，a 加热时间较长、吸收的热量较多，
则 a 吸热能力强，即液体 a 的比热容大于液体 b 的比热容。
（3）[1][2]在加热的过程中，酒精未完全燃烧、酒精产生的热量部分被烧杯和石棉网吸收还有一部分被
空气吸收，存在热量损失，则计算出酒精放出的热量偏小，所以，计算出酒精放出的热量偏小。
（4）甲、乙中液体种类，质量均相等，甲烧杯内液体沸腾时下面的燃料还未燃尽，而乙烧杯中液体在
燃料燃尽时都未沸腾（两种燃料都充分燃烧），说明甲装置中液体吸收的热量大于乙装置中液体吸收的
Q
热量，即较少质量的燃料 1 比较多质量的燃料 2 放出的热量多，由 q = 放 能比较出，燃料 1 的热值比
m
燃料 2 的热值大。
19．（6 分）如图所示是小明“探究凸透镜成像规律”的实验。
10 / 17
（1）如图甲所示，一束平行于凸透镜主光轴的平行光经过凸透镜折射后，在光屏上形成一个最小最亮
的光斑，则该凸透镜的焦距为________cm；
（2）当蜡烛、凸透镜位于图乙所示的位置时，在光屏上能够得到一个清晰的像，该像是倒立、________
（选填“放大”“等大”或“缩小”）的像。若保持蜡烛和光屏的位置不变，将凸透镜移至________cm 刻度
线处，也可以在光屏上得到一个清晰的像，此时利用该成像规律制成的光学仪器________（选填“放大
镜”“投影仪”或“照相机”）；
（3）图乙中，若保持凸透镜的位置不变，将蜡烛移至 34cm 刻度线处，此时的像应是如图丙所示的
________（选填字母“A”或“B”）；
（4）实验完成后，小明想研究眼睛的成像原理，于是他自制了一个水透镜来模拟眼睛的晶状体，点燃
蜡烛后，光屏和水透镜的位置如图丁所示，光屏上出现烛焰清晰的像。用注射器向水透镜里加适量的
水，此时光屏上的像变得模糊，应将光屏慢慢________（选填“靠近”或“远离”）水透镜，光屏上才会出
现清晰的像。
【答案】（1）10.0 （2）缩小 35 投影仪 （3）A （4）靠近
【解析】（1） 平行于主光轴的光线经凸透镜折射后会聚于焦点，焦点到光心的距离即为焦距。由图甲
可知，刻度尺的分度值为1cm，光屏上形成的最小最亮光斑到凸透镜光心的距离 f=20.cm-10.0cm=10.0cm，
则焦距为 10.0cm。
（2）[1]蜡烛、凸透镜、光屏的位置如图乙所示，物距大于像距，物体位于二倍焦距之外，由凸透镜成
11 / 17
像规律可知，此时成倒立、缩小的实像。
[2][3]当蜡烛、凸透镜位于图乙所示的位置时，在光屏上能够得到一个清晰的像，该像是倒立、缩小的
像。由光的折射时光路的可逆性可知，若保持蜡烛和光屏的位置不变，只要将物距和像距的大小交换，
即将凸透镜移至 35cm 刻度线处，物距等于原来的像距，则像距等于原来的物距，也可以在光屏上得到
一个清晰的像，此时物距处于一倍焦距和二倍焦距之间，成倒立放大的实像，此时利用该成像规律制
成的光学仪器是投影仪。
（3）图乙中，若保持凸透镜位置不变，将蜡烛移至 34cm 刻度线处，则物距 u=50cm-34cm=16cm，物
体位于一倍焦距和二倍焦距之间，此时成倒立放大的实像。则应选 A。
（4） 实验完成后，小明想研究眼睛的成像原理，于是他自制了一个水透镜来模拟眼睛的晶状体，点
燃蜡烛后，光屏和水透镜的位置如图丁所示，光屏上出现烛焰清晰的像。用注射器向水透镜里加适量
的水，水透镜的会聚能力增强，导致提前会聚成像，所以应将光屏慢慢靠近水透镜，光屏上才会出现
清晰的像。
20．（6 分）实验课上，老师和同学们用图示天平、量筒测量回形针的密度。
（1）将托盘天平放在___________台面上，调节好天平，取 50 枚回形针放在天平的左盘，移动游码至
图 1 所示位置，天平平衡，则 50 枚回形针的总质量为___________g；
（2）如图 2，在量筒中加入适量水，示数为___________mL，再将 50 枚回形针全部浸没在水中，量筒
内液面达到 8.4mL，则回形针的密度为 ρ = ____________g/cm3；
（3）小华利用回形针设计了一种测量液体密度的方案，实验步骤如下：
①如图 3，在柱形容器中缓慢加入待测液体，直至液体质量等于 50 枚回形针的质量；
②如图 4，从电子秤上取下容器，用刻度尺测出液面高度 h1；
③___________，用刻度尺测出液面高度 h2；
则液体的密度 ρ 液=___________（用回形针密度 ρ、h1 和 h2表示）。
r h - h
【答案】（1）水平 18 （2）6 7.5 2 1（3）将 50 枚回形针浸没于液体中
h1
【解析】（1）[1]天平在使用前需要先放置在水平台面上。
12 / 17
[2]图 1 所示，天平标尺的分度值是 0.2g，则 50 枚回形针的总质量为10g + 5g + 3g =18g
（2）[1][2]图 2 中量筒的分度值是 0.4mL，示数为 6mL，再将 50 枚回形针全部浸没在水中，量筒内液
面达到 8.4mL，50 枚回形针的体积为V = 8.4mL - 6mL = 2.4mL = 2.4cm3
m 18g 3
则回形针的密度为 r = = = 7.5g / cm
V 2.4cm3
（3）[1][2]实验中运用在质量相等来得到液体的密度，在柱形容器中缓慢加入待测液体，直至液体质量
等于 50 枚回形针的质量，从电子秤上取下容器，用刻度尺测出液面高度 h1；接下来将 50 枚回形针浸
没于液体中，用刻度尺测出液面高度 h2；设容器的底面积为 S，则液体的质量表示为m液 = r液Sh1，回
形针的体积为
V针 = S h2 - h1
回形针的质量可表示为m针 = rV针 = r S h2 - h1
由于液体质量和回形针的质量相等，则可得 r液Sh1 = r S h2 - h1
r S h2 - h1 r h2 - h1
解得 r液 = =Sh1 h1
21．（6 分）小赵同学设计了“探究电流与电阻的关系”的实验，器材如下：电源电压恒为 4.5V，五个定值电
阻 R 分别为：5Ω、10Ω、15Ω、20Ω 及 25Ω，标有“50Ω 1A”的滑动变阻器R '、电压表（可用量程：0～
3V、0～15V）、电流表（0 0.6A），导线若干。
（1）闭合开关前，应将滑动变阻器滑片 P 移到最______端（选填“左”或“右”），目的是______；
（2）闭合开关后，在移动滑动变阻器滑片 P 的过程中发现：电流表示数变大时，电压表示数变小：经
检查所用器材完好，出现这种现象的原因可能是______；
（3）小赵再分别将定值电阻 15Ω、20Ω、25Ω 连入，根据实验所得的五组数据绘制出 I﹣R 图像如图乙
所示，由图像可得出的结论是：在电压一定时，电流与电阻成______；
（4）换用不同阻值的电阻多次实验的目的是______；
（5）为了完成该实验探究，滑动变阻器的最大阻值至少为______Ω。
13 / 17
【答案】（1）右 保护电路 （2）电压表并联在滑动变阻器两端 （3）反比 （4）得出
普遍规律 （5）20
【解析】（1）[1][2]闭合开关前，为保护电路，应将滑动变阻器滑片 P 移到阻值最大处，即最右端。
（2）电流表示数变大时，根据欧姆定律可知电路的总电阻变小，滑动变阻器接入电路的阻值变小，根
据串联分压原理可知，滑动变阻器两端的电压变小，定值电阻电压变大，电压表示数变小，说明电压
表并联在滑动变阻器两端。
（3）由图像可知，电流与电阻的乘积为UV = IR = 0.5A 5W = ...... = 0.1A 25W = 2.5V
电流与电阻的乘积为定值，可得：在电压一定时，电流与电阻成反比。
（4）为了更好地得出本实验探究的普遍规律，可换用不同阻值的电阻多次实验。
25W 2.5V
（5）将 25Ω 的电阻接入电路，变阻器阻值最大，根据串联分压原理则有 =R滑 4.5V - 2.5V
解得R滑 = 20W，则为了完成该实验探究，滑动变阻器的最大阻值至少为 20W。
五、综合应用题：本题共 3 小题，共 22 分。
22．（8 分）氢燃料具有清洁、效率高等优点。2023 年 12 月，我国首座商业化分布式氨制氢加氢一体站在
南宁建成并成功试投产。某次测试中，氢能源公交车以 70kW 的恒定功率匀速行驶 5min，此过程消耗
了 0.3kg 的氢燃料，已知氢燃料的热值 q = 1.4 108J / kg，水的比热容 c = 4.2 103 J / kg ×℃ ，求：
（1）氢燃料完全燃烧放出的热量；
（2）若放出的热量全部被质量为 1000kg 的水吸收，水温的变化量；
（3）氢能源公交车动力系统的效率。
【答案】（1）4.2×107J （2）10℃ （3）50%
【解析】（1）0.3kg 的氢燃料完全燃烧放出的热量
Q 放=mq=0.3kg×1.4×108J/kg=4.2×107J
（2）若放出的热量全部被质量为 1000kg 的水吸收，即
Q 7吸=Q 放=4.2×10 J
根据 Q 吸=c 水 m 水 Δt 可知，水温的变化量
Q 4.2 107Δt 吸 J= = =10℃
c水m水 4.2 10
3 J / kg ×℃ 1000kg
（3）氢能源公交车以 70kW 的恒定功率匀速行驶 5min，此过程氢能源公交车动力做的机械功
W=Pt=70×103W×5×60s=2.1×107J
14 / 17
氢能源公交车动力系统的效率
W 2.1 107h J= 100% = 7 100% = 50%Q 4.2 10 J
放
23．（8 分）如图所示，电源电压 U 恒定，R1、R2 为两个定值电阻，L 为标有“6V，3W”的小灯泡。开关 S1、
S2、S3均闭合时，电流表 A1示数为 1.5A，A2 示数为 1A；仅闭合 S1，小灯泡恰好正常发光。求：
（1）小灯泡正常发光时的电流；
（2）R2的阻值；
（3）前后两次电路中相同时间内 R1 产生的热量之比。
【答案】（1）0.5A （2）24Ω （3）4︰1
【解析】（1）当只团合开天 S1时，R1与灯泡 L 串联，此时小灯泡正常发光，由 P=UI 可得，此时电路
中的电流为
I P 3W= = = 0.5A
U 6V
（2）当只团合开天 S1时，R1与灯泡 L 串联，由串联电路的电压特点和欧姆定律可得，电源电压
U=I R1+U 额=0.5A×R1+6V①
当三个开关都闭合时，小灯泡被短路，R1、R2并联，电流表 A1测干路电流，电流表 A2 测通过 R1 的电
流。已知电流表 A1示数为 1.5A，A2示数为 1A，则电源电压为
U=I1R1=1A×R1②
由①②解得 R1=12Ω，U=l2V
R1、R2并联时，通过 R2的电流为
I2=I 总-I1=1.5A-1A=0.5A
电阻 R2的阻值为
R U 12V2 = = = 24ΩI2 0.5A
（3）开关 S1、S2、S3均闭合时，通过 R1的电流为 1A；只团合开天 S1 时，通过 R1的电流为 0.5A，所
以前后两次电路中相同时间内 R1产生的热量之比为
15 / 17
Q 2
2
1 I= 1 R1t 1A 4=
Q I 2R t 0.5A 2
=
2 1 1
24．（6 分）阅读材料，完成下列小题；
手机无线充电
生活中常见的手机无线充电原理如题 31 图甲所示。交变电流通过送电线圈（无线充电板）产生磁场，
受电线圈（智能手机）放在无线充电板上，此时磁场就能给手机充电，并将电能储存到手机的锂电池
内，这种无线充电的主要优势是在近距离时效率可达 90%。虽然无线充电具有便捷、高效等优点，但
充电效率也受到多种因素影响，系统的发热程度、环境干扰物、线圈材料的电阻、对齐相对位置等都
会影响能量传输的效率，只有当线圈完全对齐时才能实现高效率的充电。
现在很多手机都搭配了超级无线快充功能，在快充过程中的不同阶段中充电功率会根据电池的电量进
行调整，我国某品牌智能手机使用标称电压 3V，容量 4400mA·h 的电池，采用超级快充技术，不到 10min
就可把电池的电量充达一半，极大地方便了人们使用。
（1）给电池充电的过程中，将_______转化为化学能，电池相当于_______（选填“用电器”或“电源”）；
（2）受电线圈是根据_______的原理给手机充电的，如图所示哪个选项是效率较高的充电方式
_______；
（3）标有“输出 11V，6A”字样的充电器给电池充电，设充电器工作时输入功率保持不变，充电效率为
80%，则选用该充电器将上述手机电池从零到充满电需要_______min；
（4）利用 USB 充电电流电压显示计来实时测量充电过程中充电器输出的电流和电压，并绘制如题图
乙、丙所示图像，若充电的导线的阻值为 0.05Ω，前 20min 导线产生的热量为_______J。
【答案】（1）电能 用电器 （2）发电机 B （3）15 （4）900
16 / 17
【解析】（1）[1][2]给电池充电的过程中，消耗电能，将电能转化为化学能储蓄起来，故电池相当于用
电器。
（2）[1]手机在无线充电时，手机中的受电线圈会产生感应电流，该过程与发电机工作原理相似，发电
机也是利用电磁感应现象来工作的。
[2]手机无线充电时只有当线圈完全对齐时才能实现高效率的充电，如图 2 所示图中，A 有手机壳，距
离较远，C 图中充电器与手机距离较远，充电效率较低，故正确的充电方式并能提高充电的效率的是
B。
（3）充电器输入功率为P = U1I1 =11V 6V = 66W
电池储存的电能为W = U2I2t2 = 3V 4400 10
-3 A 3600s = 4.752 104 J
充电器工作时输入功率保持不变，充电效率为 80%，充满电需要的时间为
t W 4.752 10
4 J
= = = 900s =15min
Ph 66W 80%
（4）图丙可知，在前 20min 内，0~5min 时电流为 6A，5~10min 电流为 4A，10~20min 电路中的电流
为 2A；由Q = I 2Rt 可知，前 20min 内导线产生的热量为
Q = Q + Q + Q = 6A 21 2 3 0.05W 5 60s + 4A
2 0.05W 5 60s + 2A 2 0.05W 10 60s = 900J
17 / 17

展开更多......

收起↑
