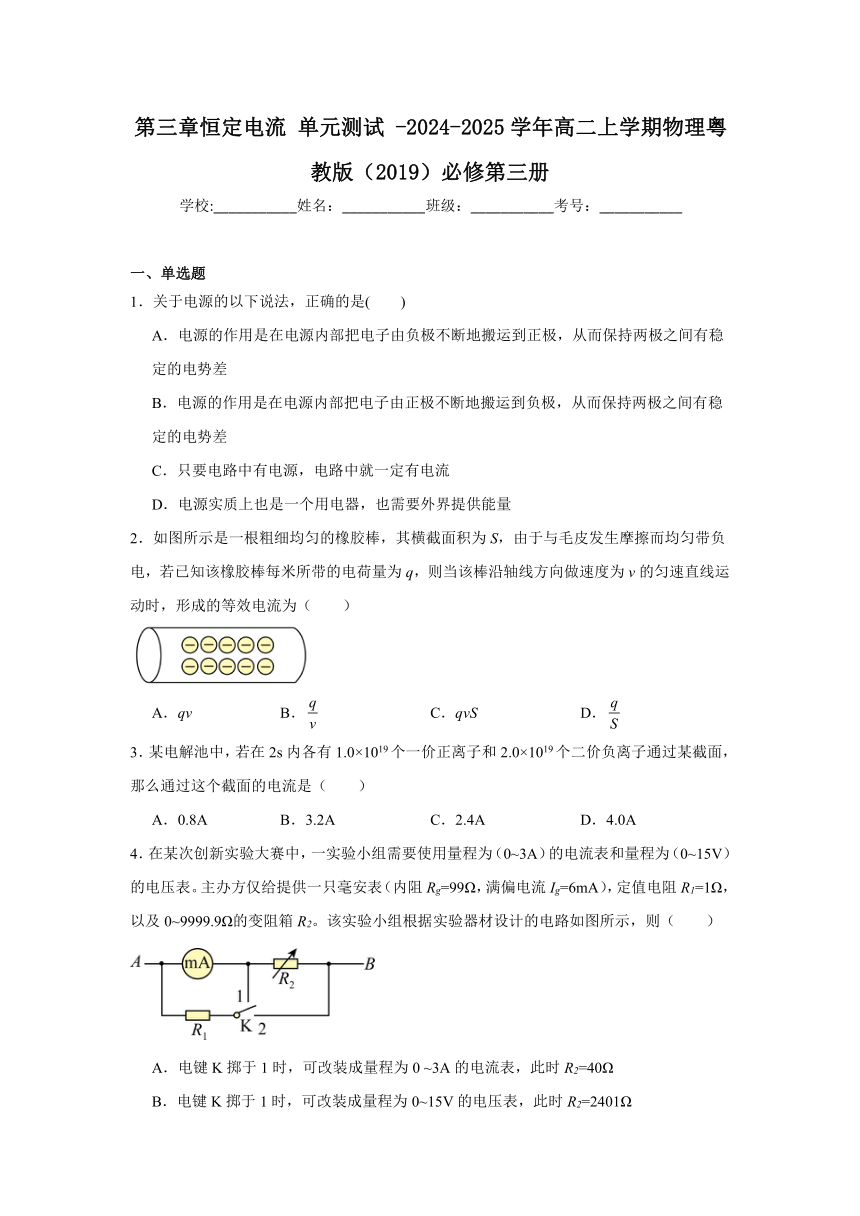

第三章恒定电流 单元测试 -2024-2025学年高二上学期物理粤教版（2019）必修第三册
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．关于电源的以下说法，正确的是(　　)
A．电源的作用是在电源内部把电子由负极不断地搬运到正极，从而保持两极之间有稳定的电势差
B．电源的作用是在电源内部把电子由正极不断地搬运到负极，从而保持两极之间有稳定的电势差
C．只要电路中有电源，电路中就一定有电流
D．电源实质上也是一个用电器，也需要外界提供能量
2．如图所示是一根粗细均匀的橡胶棒，其横截面积为S，由于与毛皮发生摩擦而均匀带负电，若已知该橡胶棒每米所带的电荷量为q，则当该棒沿轴线方向做速度为v的匀速直线运动时，形成的等效电流为（　　）

A．qv B． C．qvS D．
3．某电解池中，若在2s内各有1.0×1019个一价正离子和2.0×1019个二价负离子通过某截面，那么通过这个截面的电流是（　　）
A．0.8A B．3.2A C．2.4A D．4.0A
4．在某次创新实验大赛中，一实验小组需要使用量程为（0~3A）的电流表和量程为（0~15V）的电压表。主办方仅给提供一只毫安表（内阻Rg=99Ω，满偏电流Ig=6mA），定值电阻R1=1Ω，以及0~9999.9Ω的变阻箱R2。该实验小组根据实验器材设计的电路如图所示，则（　　）
A．电键K掷于1时，可改装成量程为0 ~3A的电流表，此时R2=40Ω
B．电键K掷于1时，可改装成量程为0~15V的电压表，此时R2=2401Ω
C．电键K掷于2时，可改装成量程为0 ~3A的电流表，此时R2=400Ω
D．电键K掷于2时，可改装成量程为0~15V的电压表，此时R2 =24Ω

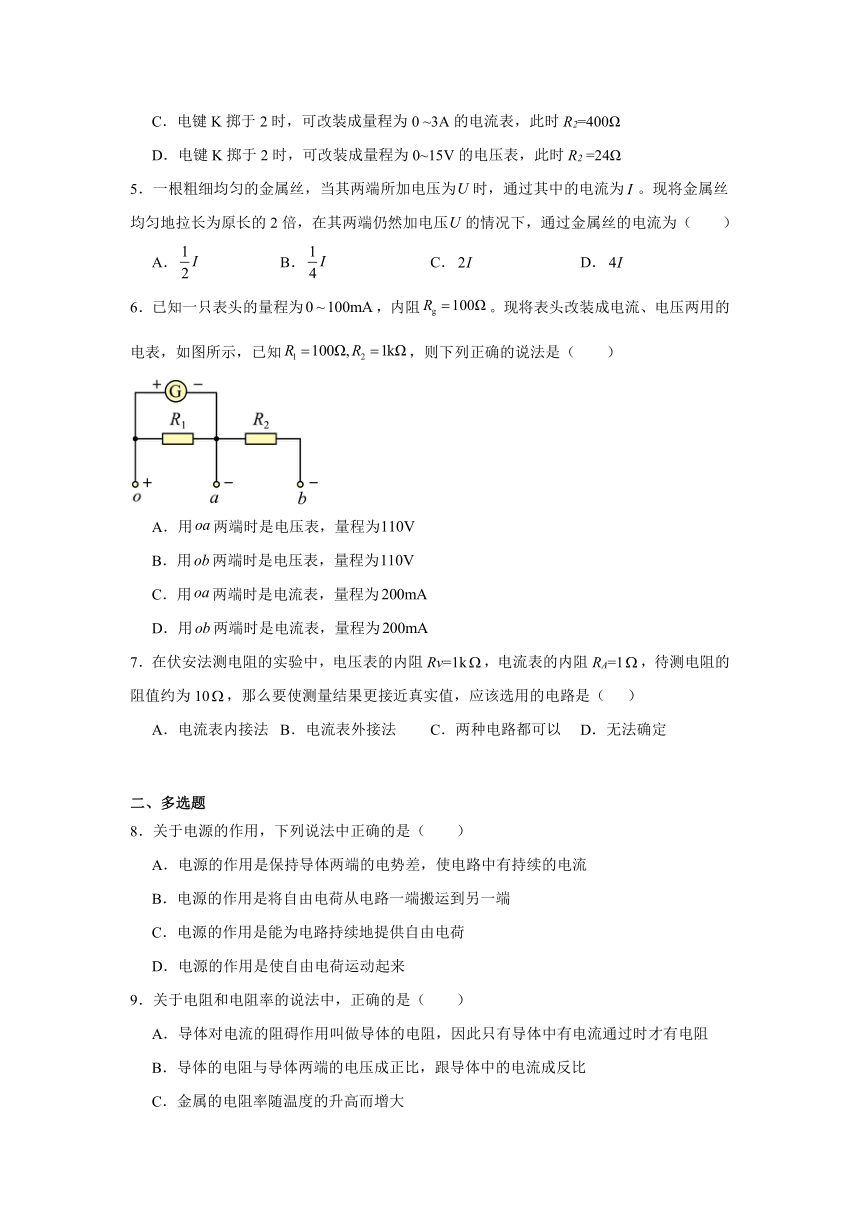

5．一根粗细均匀的金属丝，当其两端所加电压为时，通过其中的电流为。现将金属丝均匀地拉长为原长的2倍，在其两端仍然加电压的情况下，通过金属丝的电流为（　　）
A． B． C． D．
6．已知一只表头的量程为，内阻。现将表头改装成电流、电压两用的电表，如图所示，已知，则下列正确的说法是（　　）
A．用两端时是电压表，量程为
B．用两端时是电压表，量程为
C．用两端时是电流表，量程为
D．用两端时是电流表，量程为
7．在伏安法测电阻的实验中，电压表的内阻Rv=1k，电流表的内阻RA=1，待测电阻的阻值约为10，那么要使测量结果更接近真实值，应该选用的电路是（ ）
A．电流表内接法 B．电流表外接法 C．两种电路都可以 D．无法确定
二、多选题
8．关于电源的作用，下列说法中正确的是（　　）
A．电源的作用是保持导体两端的电势差，使电路中有持续的电流
B．电源的作用是将自由电荷从电路一端搬运到另一端
C．电源的作用是能为电路持续地提供自由电荷
D．电源的作用是使自由电荷运动起来
9．关于电阻和电阻率的说法中，正确的是（　　）
A．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻
B．导体的电阻与导体两端的电压成正比，跟导体中的电流成反比
C．金属的电阻率随温度的升高而增大

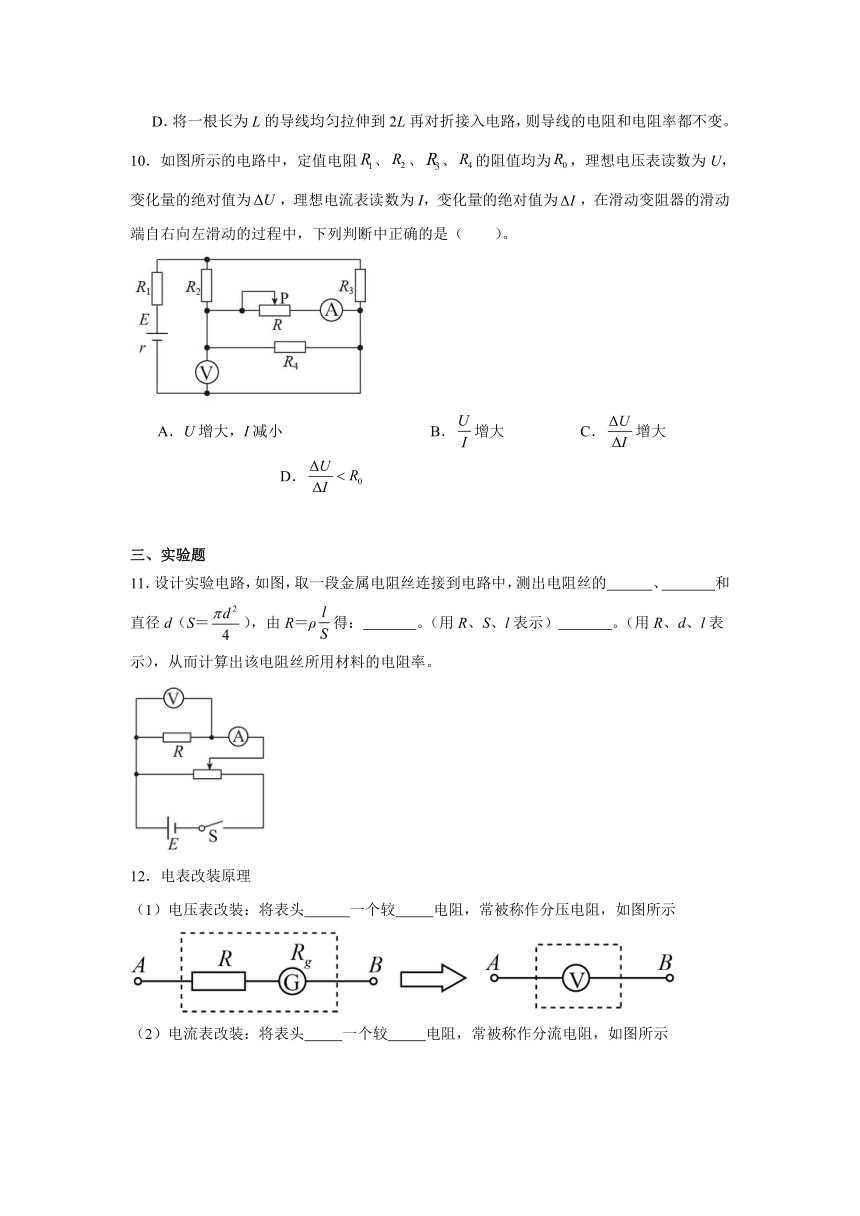

D．将一根长为L的导线均匀拉伸到2L再对折接入电路，则导线的电阻和电阻率都不变。
10．如图所示的电路中，定值电阻、、、的阻值均为，理想电压表读数为U，变化量的绝对值为，理想电流表读数为I，变化量的绝对值为，在滑动变阻器的滑动端自右向左滑动的过程中，下列判断中正确的是（　　）。
A．U增大，I减小 B．增大 C．增大 D．
三、实验题
11．设计实验电路，如图，取一段金属电阻丝连接到电路中，测出电阻丝的 、 和直径d（S＝），由R＝ρ得： 。（用R、S、l表示） 。（用R、d、l表示），从而计算出该电阻丝所用材料的电阻率。
12．电表改装原理
（1）电压表改装：将表头 一个较 电阻，常被称作分压电阻，如图所示

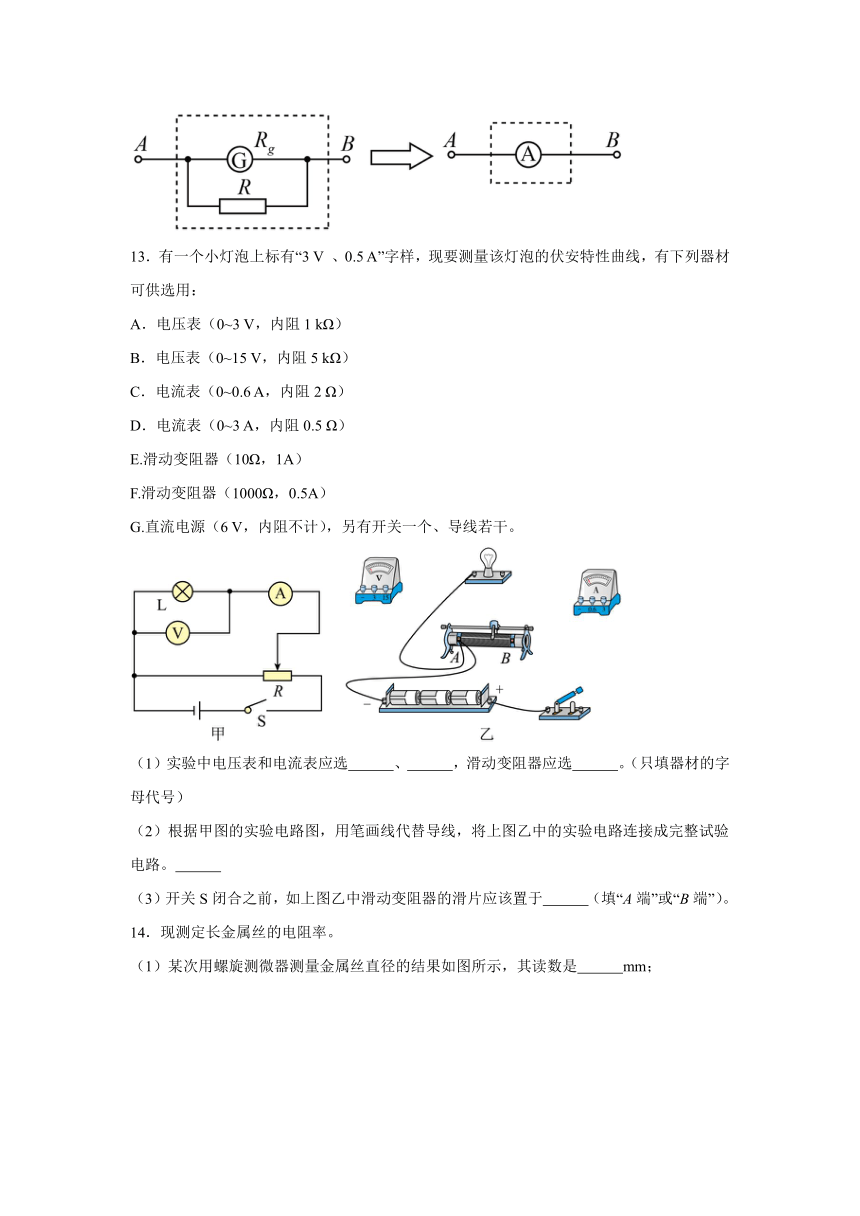

（2）电流表改装：将表头 一个较 电阻，常被称作分流电阻，如图所示
13．有一个小灯泡上标有“3 V 、0.5 A”字样，现要测量该灯泡的伏安特性曲线，有下列器材可供选用：
A．电压表（0~3 V，内阻1 kΩ）
B．电压表（0~15 V，内阻5 kΩ）
C．电流表（0~0.6 A，内阻2 Ω）
D．电流表（0~3 A，内阻0.5 Ω）
E.滑动变阻器（10Ω，1A）
F.滑动变阻器（1000Ω，0.5A）
G.直流电源（6 V，内阻不计），另有开关一个、导线若干。
（1）实验中电压表和电流表应选 、 ，滑动变阻器应选 。（只填器材的字母代号）
（2）根据甲图的实验电路图，用笔画线代替导线，将上图乙中的实验电路连接成完整试验电路。
（3）开关S闭合之前，如上图乙中滑动变阻器的滑片应该置于 （填“A端”或“B端”）。
14．现测定长金属丝的电阻率。

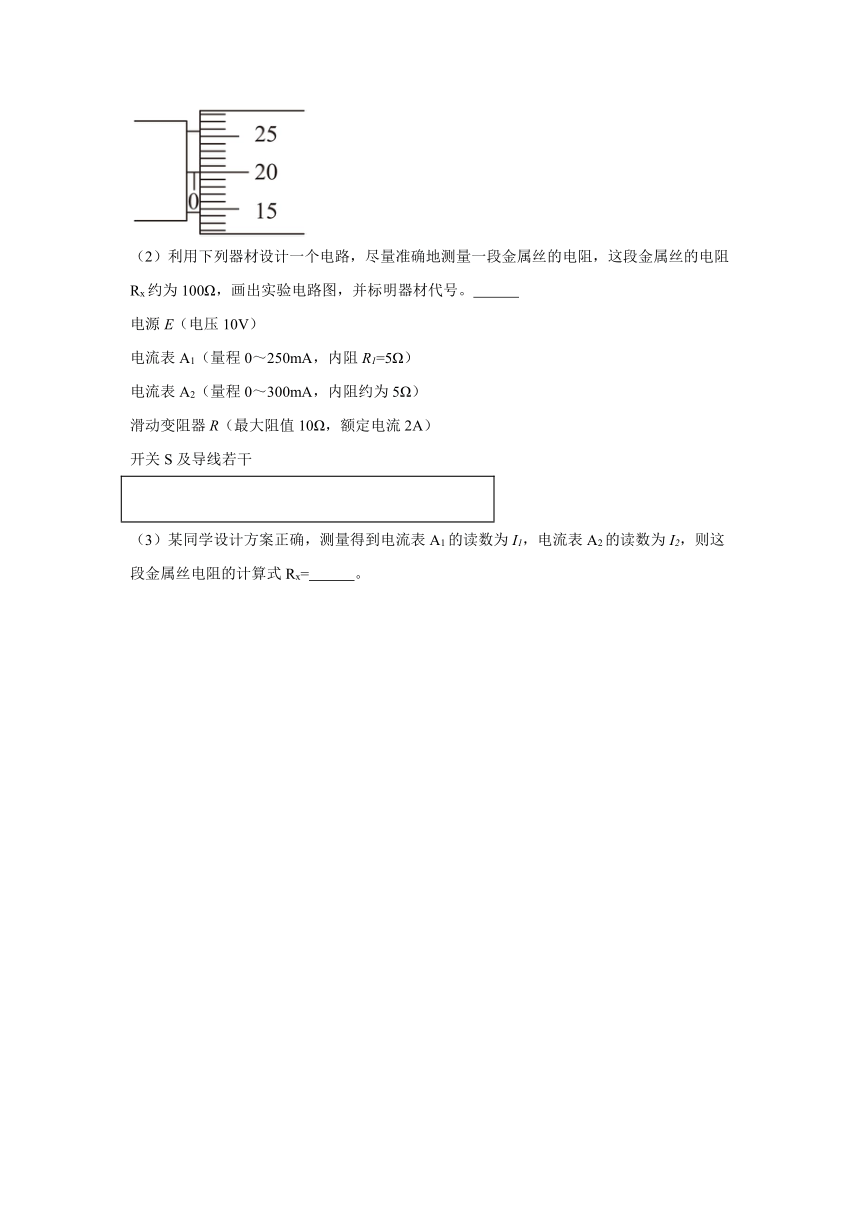

（1）某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是 mm；
（2）利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻，这段金属丝的电阻Rx约为100Ω，画出实验电路图，并标明器材代号。
电源E（电压10V）
电流表A1（量程0～250mA，内阻R1=5Ω）
电流表A2（量程0～300mA，内阻约为5Ω）
滑动变阻器R（最大阻值10Ω，额定电流2A）
开关S及导线若干
（3）某同学设计方案正确，测量得到电流表A1的读数为I1，电流表A2的读数为I2，则这段金属丝电阻的计算式Rx= 。
《第三章恒定电流 单元测试 -2024-2025学年高二上学期物理粤教版（2019）必修第三册》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B A D C B C B AB CD ABD
1．B
【详解】电源能把内部的正电荷从负极移到正极，或者把电子由正极不断地搬运到负极，从而保持两极间的稳定的电势差；故A错误，B正确；只有有电源和闭合回路才能形成电流；故C错误；电源是提供电能的装置；不再需要外界提供能量；故D错误；故选B．
2．A
【详解】橡胶棒沿轴线方向以速度v做匀速直线运动时，Δt内通过的距离为vΔt，Δt内通过某横截面的电荷量
根据电流的定义式得到等效电流
I＝qv
故选A。
3．D
【详解】通过这个界面的电流是
ABC错误，D正确。
故选D。
4．C
【详解】A．将电键K掷于1位置，并联了一个分流电阻R1，改装电流表最大量程为
显然量程不足3A，因R2串联于电路中，故改装的电流表量程与R2无关，故A错误；
B．电键K掷于1时，若改装成量程为0 15V的电压表，此时变阻箱R2的阻值为
故B错误；
C．将电键K掷于2，若改装成量程为0 3A的电流表，此时变阻箱R2的阻值为
故C正确；
D．电键K掷于2时，若改装成量程为0 15V的电压表，此时变阻箱R2的阻值为
故D错误。
故选C。
5．B
【详解】金属丝均匀地拉长过程中体积不变，则长度变为原来2倍时，横截面积减小为原来2倍，由电阻的决定公式可知电阻将变为原来的4倍，所以在其两端仍然加电压的情况下，通过金属丝的电流变为原来的四分之一，则B正确；ACD错误；
故选B。
6．C
【详解】由电路图可知，用两端时，表头G与并联，是电流表，量程
由电路图可知，用两端时，表头G与串联，是电压表，量程
故ABD错误，C正确。
故选C。
7．B
【详解】由题意可知，
所以
说明待测电阻阻值较小，所以应用电流表外接法
A．电流表内接法与分析不符，故A错误；
B．电流表内接法与分析相符，故B正确；
C．两种电路都可以与分析不符，故C错误；
D．无法确定与分析不符，故D错误．
8．AB
【详解】AB．电源的作用是将自由电荷从外电路的一端搬运到另一端，保持外电路两端有电势差，使电路中有持续的电流，AB正确；
C．导体中本来就有自由电荷，电源的作用不是为电路持续地提供自由电荷，C错误；
D．自由电荷本身也做无规则的运动，电源的作用是保持导体两端有持续的电势差，使自由电荷发生定向移动，从而使电路中产生电流， D错误。
故选AB。
9．CD
【详解】A．导体对电流的阻碍作用叫做导体的电阻，导体的电阻与导体中有无电流无关，选项A错误；
B．导体的电阻由导体本身决定，与导体两端的电压以及导体中的电流无关，选项B错误；
C．金属的电阻率随温度的升高而增大，选项C正确；
D．将一根长为L的导线均匀拉伸到2L再对折，导体的材料不变，则电阻率不变；因为导体的横截面积和长度都没变，则导体电阻不变，选项D正确。
故选CD。
10．ABD
【分析】根据电路图可知，滑动变阻器R与R4并联后与R2串联，再与R3并联，最后与R1串联，接在电源两端，电压表的读数U是R与R4并联部分两端电压，电流表读数I是通过R的电流。
【详解】A. 在滑动变阻器的滑动端自右向左滑动的过程中，R增大，电路的总电阻增大，干路电流减小，R1两端电压减小，电源外电压增大，R3两端电压增大，则通过R3的电流增大，所以通过R2的电流减小，R2两端电压减小，则R和R4两端电压增大（即U增大），通过R4的电流增大，所以通过R的电流减小（即I减小），故A正确；
B．根据欧姆定律可知
因为R增大，所以增大，故B正确；
CD．因为通过R2的电流减小，通过R4的电流增大，所以一定大于通过R4电流的增加量，根据欧姆定律可得
所以
故C错误，D正确。
故选ABD。
【点睛】本题是相对复杂的动态电路分析，在解题时要明确电路结构，即明确电表所测是哪个原件的电压、电流值，滑动变阻器滑片滑动后对支路和干路的电阻、电流和电压造成何种影响，按照局部→整体→局部的顺序进行分析。
11． 电阻R 长度l
【详解】略
12． 串联 大 并联 小
【详解】略
13． A C E 见解析 A端
【详解】（1）[1]由于小灯泡的额定电压为3V，即电压不能够超过3V，可知电压表选择量程3V，即电压表选择A；
[2]由于小灯泡的额定电流为0.5A，即电流不能够超过0.5A，可知电流表选择量程0.6A，即电流表选择C；
[3]根据电路图可知，控制电路中，滑动变阻器采用分压式，为了确保测量数据的连续性，滑动变阻器应选择总阻值小一些的，即滑动变阻器选择E。
（2）[4]根据甲图的实验电路图，连接实物图如图所示
（3）[5]为了确保电路元件的安全，闭合开关之前，应使得控制电路输出电压为0，即图乙中滑动变阻器的滑片应该置于A端。
14． 0.200
【详解】（1）[1]由螺旋测微器的读数规则可知，该金属丝的直径应为
0mm＋20.0×0.01mm=0.200mm
（2）[2]对提供的实验器材分析可知，由于滑动变阻器的总电阻比待测电阻的阻值小得多，因此滑动变阻器应采用分压接法，由于没有提供电压表，因此可以用内阻已知的电流表充当电压表，即将A1作为电压表，由于A1的内阻已知，因此A2应采用外接法；电路如图所示
（3）[3]由电路图可知，这段金属丝电阻为
Rx=.
