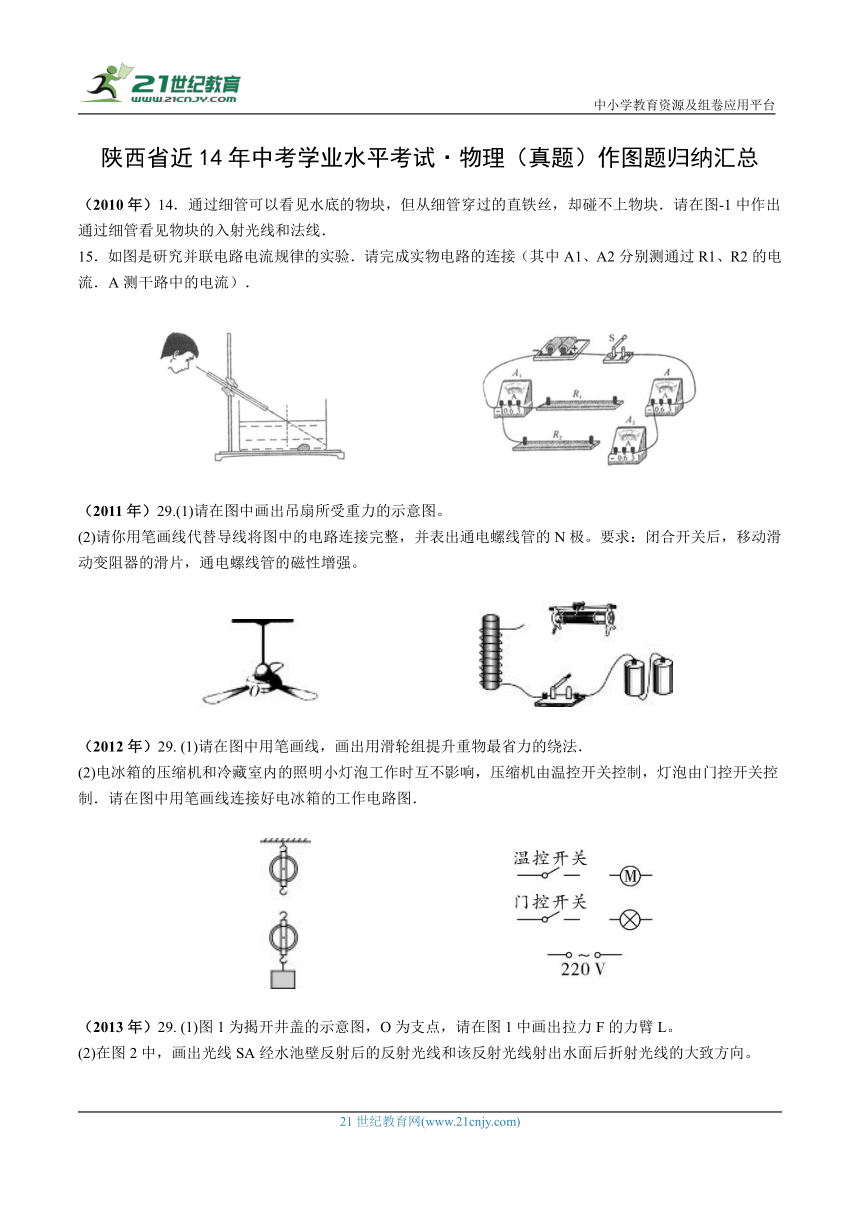

陕西省近14年中考学业水平考试·物理（真题）作图题归纳汇总
（2010年）14．通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块．请在图-1中作出通过细管看见物块的入射光线和法线．
15．如图是研究并联电路电流规律的实验．请完成实物电路的连接（其中A1、A2分别测通过R1、R2的电流．A测干路中的电流）．
（2011年）29.(1)请在图中画出吊扇所受重力的示意图。
(2)请你用笔画线代替导线将图中的电路连接完整，并表出通电螺线管的N极。要求：闭合开关后，移动滑动变阻器的滑片，通电螺线管的磁性增强。
（2012年）29. (1)请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．
(2)电冰箱的压缩机和冷藏室内的照明小灯泡工作时互不影响，压缩机由温控开关控制，灯泡由门控开关控制．请在图中用笔画线连接好电冰箱的工作电路图．

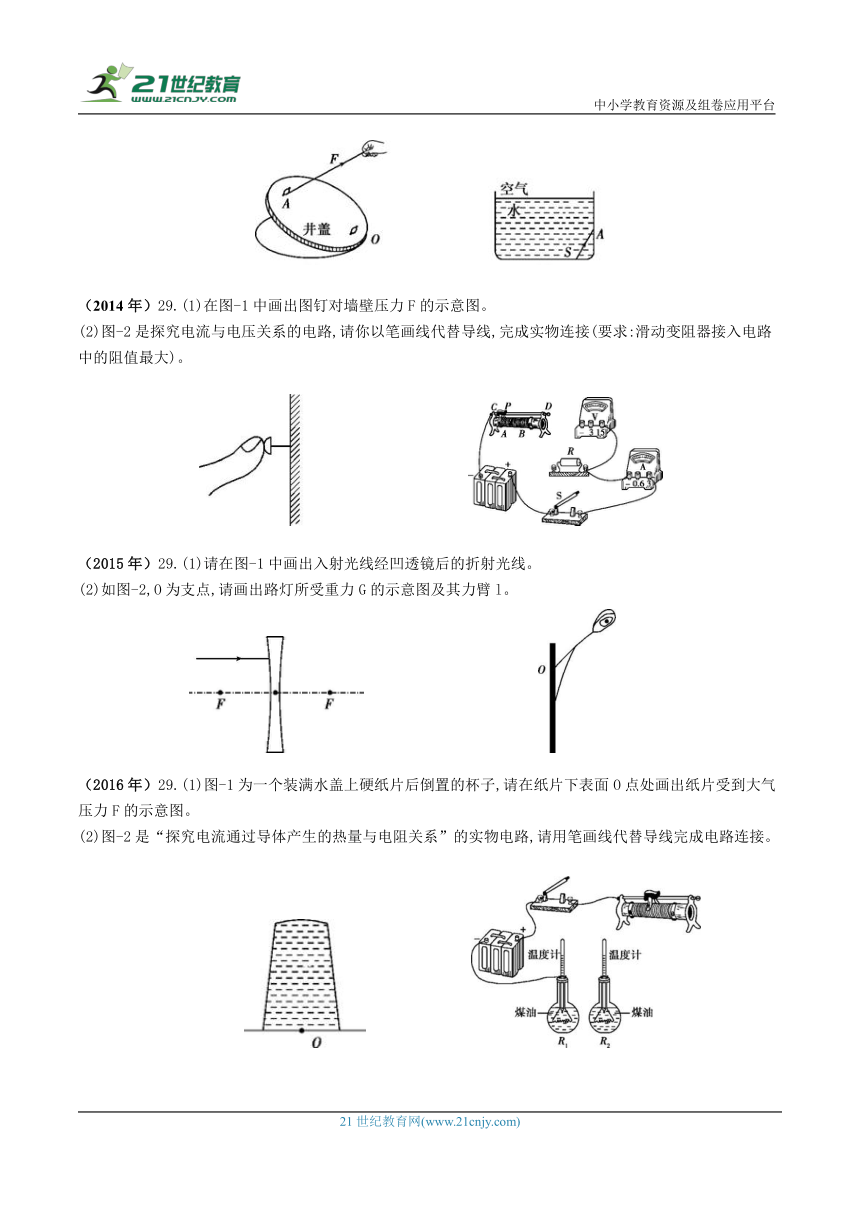

（2013年）29. (1)图1为揭开井盖的示意图，O为支点，请在图1中画出拉力F的力臂L。
(2)在图2中，画出光线SA经水池壁反射后的反射光线和该反射光线射出水面后折射光线的大致方向。
（2014年）29.(1)在图-1中画出图钉对墙壁压力F的示意图。
(2)图-2是探究电流与电压关系的电路,请你以笔画线代替导线,完成实物连接(要求:滑动变阻器接入电路中的阻值最大)。
（2015年）29.(1)请在图-1中画出入射光线经凹透镜后的折射光线。
(2)如图-2,O为支点,请画出路灯所受重力G的示意图及其力臂l。
（2016年）29.(1)图-1为一个装满水盖上硬纸片后倒置的杯子,请在纸片下表面O点处画出纸片受到大气压力F的示意图。
(2)图-2是“探究电流通过导体产生的热量与电阻关系”的实物电路,请用笔画线代替导线完成电路连接。
（2017年）29.(1)在探究杠杆平衡条件时,使轻质弯曲杠杆在如图-1所示的位置平衡,请画出阻力F2和阻力臂L2。
(2)某教室天花板上有多组“220 V　15 W”的节能灯，均符合安全用电要求,且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图-2中的灯泡和开关连入电路。
（2018年）29.(1)请在图-1中画出悬浮于盐水中的鸡蛋所受力的示意图。
(2)请在图-2的括号中分别标出小磁针静止时该端的磁极名称和电源该端的“+”或“-”极。
（2019年）29. (1)在图-1所示杠杆的A点，画出使杠杆在水平位置平衡时最小拉力F的示意图及其力臂L。
(2)图-2是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。
（2020年）17. (1)如图-1，画出灯笼所受重力的示意图。
(2)如图-2,将灯泡及开关正确连入家庭电路。
（2021年）17.(1)在图-1中作出点光源S通过平面镜所成的像S'(保留作图痕迹)。
(2)西安半坡遗址出土了一种汲水陶罐——欹(qī)器，图-2是其示意图。请在图中画出它盛有一定水时所受重力的示意图(重心在O点)。
(3)楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光(光线很暗时，光控开关闭合；有一定响度的声音时，声控开关闭合)。请根据以上要求，在虚线框内将图-3中的电路连接完整。
（2022年）17.(4分)(1)在图1中画出足球静止时对水平地面压力F的示意图(作用点在O点)。
(2)如图2所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称(要求:闭合开关，移动滑片P时，螺线管磁性强弱改变)。
（2023年）(1)如图－1，O为凸透镜的光心，F为凸透镜的焦点，请分别画出两条入射光线通过凸透镜后的折射光线。
(2)如图－2(a)，用铁锹铲土时，铁锹可视为杠杆，图－2(b)是其简化图，O为支点，请在图－2(b)中画出作用力F的力臂L。
（2024年）16. 如图，木块在粗糙的水平地面上向右滑行，请画出木块所受摩擦力f的示意图。
17. 如图，请将图中的三孔插座正确接入家庭电路。
