4 光的折射
第4章 光的世界
课程讲授
新课导入
课堂小结
我们一起来闯关

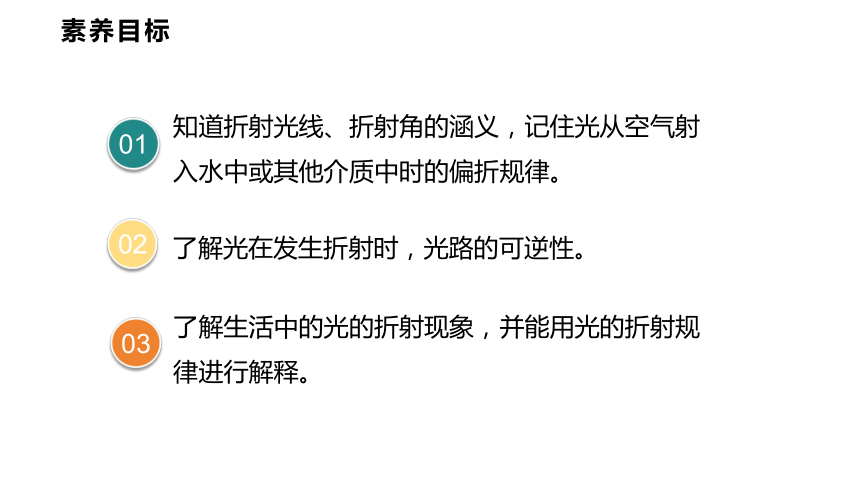

知道折射光线、折射角的涵义，记住光从空气射入水中或其他介质中时的偏折规律。
01
了解光在发生折射时，光路的可逆性。
02
素养目标
03
了解生活中的光的折射现象，并能用光的折射规律进行解释。
新课导入

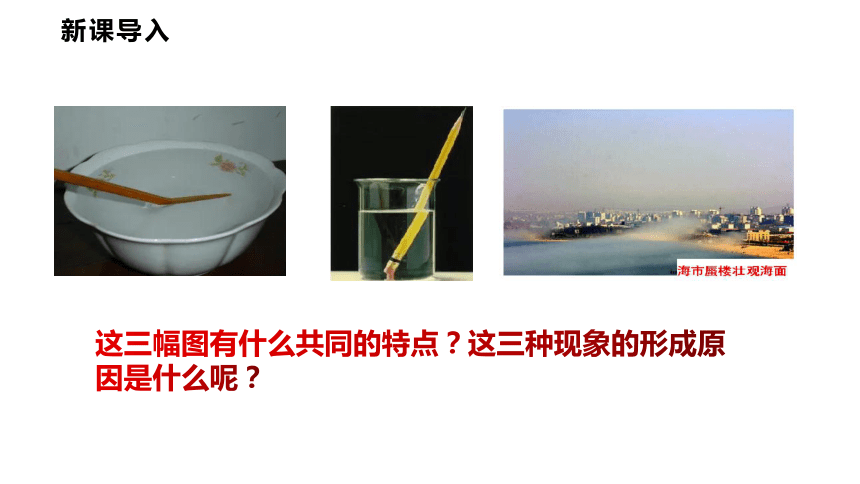

这三幅图有什么共同的特点？这三种现象的形成原因是什么呢？
课程讲授
新课推进
新课推进

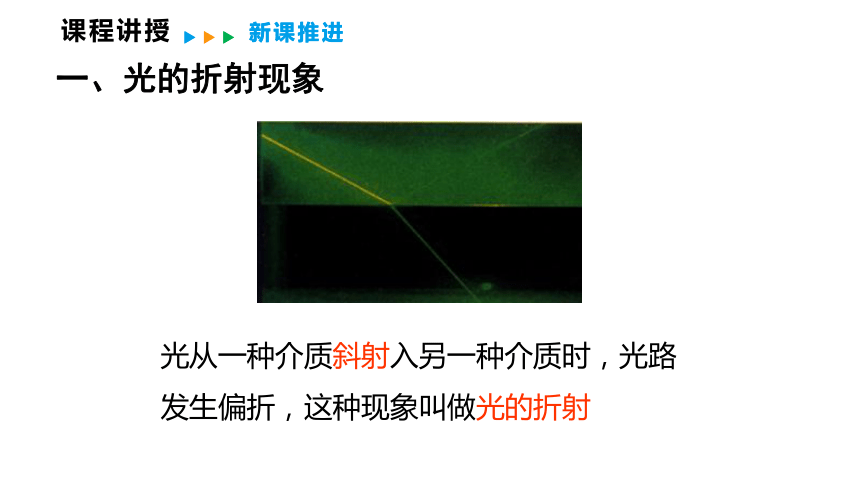

一、光的折射现象
光从一种介质斜射入另一种介质时，光路发生偏折，这种现象叫做光的折射

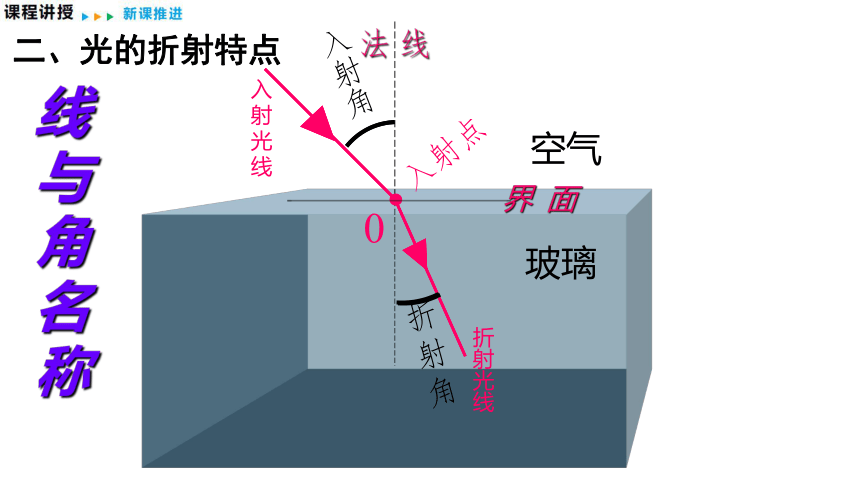

入射光线
线与角名称
折射光线
入射角
折射角
法 线
入射点
0
界 面
玻璃
空气
二、光的折射特点
α
β
N
N’
O
A
B
C
法线:NN’ 法线垂直水面
折射角:γ
折射角γ <入射角α
四线共面,
入射角 α =反射角 β
二、光的折射特点
课程讲授
新课推进
新课推进
二、光的折射特点

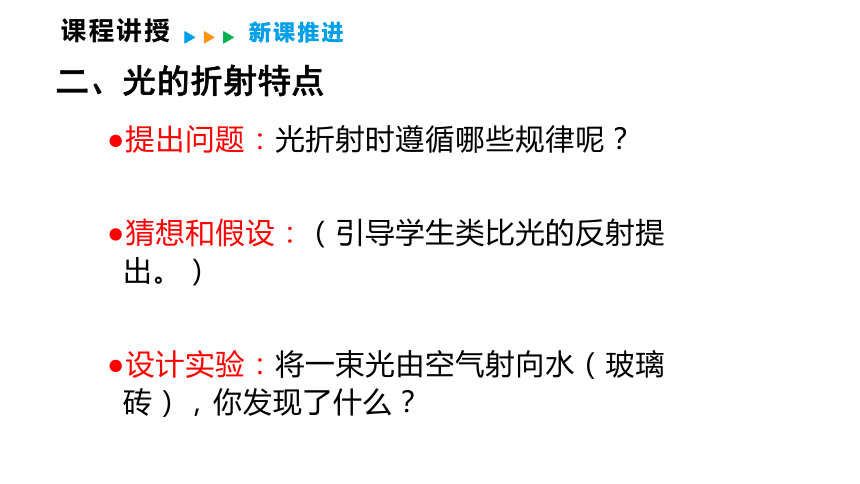

提出问题：光折射时遵循哪些规律呢？
猜想和假设：（引导学生类比光的反射提出。）
设计实验：将一束光由空气射向水（玻璃砖），你发现了什么？
课程讲授
新课推进
新课推进
二、光的折射特点

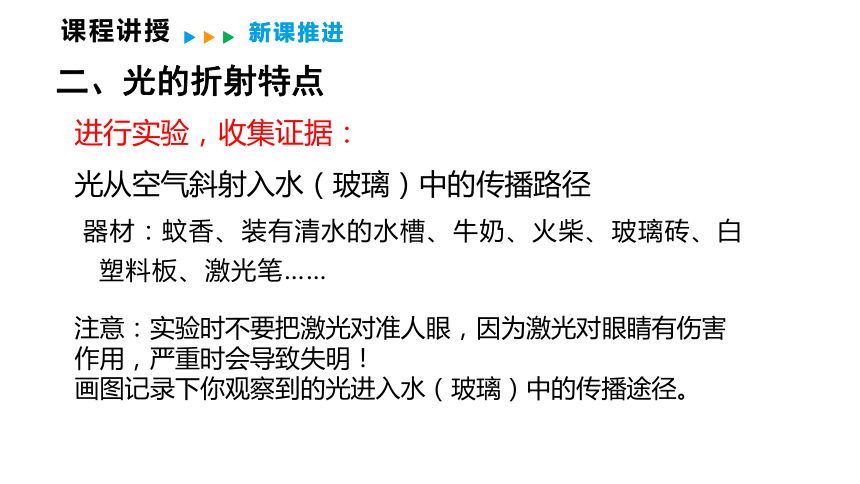

进行实验，收集证据：
光从空气斜射入水（玻璃）中的传播路径
器材：蚊香、装有清水的水槽、牛奶、火柴、玻璃砖、白塑料板、激光笔……
注意：实验时不要把激光对准人眼，因为激光对眼睛有伤害作用，严重时会导致失明！
画图记录下你观察到的光进入水（玻璃）中的传播途径。

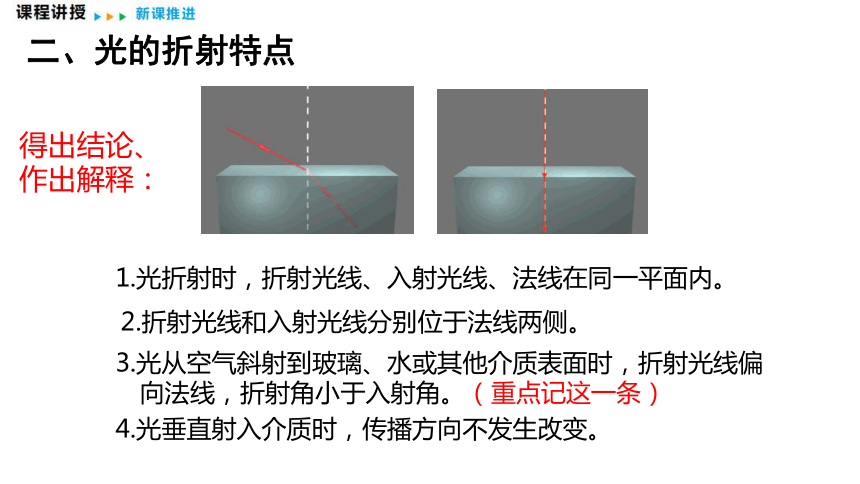

1.光折射时，折射光线、入射光线、法线在同一平面内。
2.折射光线和入射光线分别位于法线两侧。
3.光从空气斜射到玻璃、水或其他介质表面时，折射光线偏向法线，折射角小于入射角。（重点记这一条）
4.光垂直射入介质时，传播方向不发生改变。
得出结论、作出解释：
二、光的折射特点
“空气中的角总为大角”
空气
水
A
N
O
A
O
N
C
【光的折射规律如何巧记？】
快
慢
二、光的折射特点
i
r
空气
水
光的反射光路是可逆的 ，折射呢？这时入射角和折射角什么关系？
二、光的折射特点
光的折射光路是可逆的
课程讲授
新课推进
新课推进
三、由折射形成的奇异现象
小猫为什么叉不到鱼？
因为我们看到的是鱼的虚像,真正的鱼在像的下方。
怎样才能又快又准地叉到鱼？
有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到。
三、由折射形成的奇异现象
课程讲授
新课推进
新课推进
三、由折射形成的奇异现象
岸上的树会变高了
【巧记】：虚像偏高（记）
课程讲授
新课推进
新课推进
三、由折射形成的奇异现象
水中的筷子变弯了
课程讲授
新课推进
三、由折射形成的奇异现象
光经过不均匀的大气时发生折射而形成的虚像。
课堂小结
光的折射
光的折射现象
几个概念
光的折射特点
由折射形成的奇异现象
1.有一光线斜射入水中，下图中折射光线正确的是（ ）
A
B
C
D
B
我们一起来闯关
2．如图所示，钢勺好像被水“折断”了，这种现象形成的原因是（ ）
A．光的色散 B．光的折射
C．光的反射 D．光的直线传播
B
我们一起来闯关
3.渔民在用鱼叉叉鱼时应瞄准（ ）
A、看到的鱼 B、看到的鱼的上方
C、看到的鱼的下方 D、看到的鱼的右方
我们一起来闯关
C
4．如图所示，一束激光AO由空气斜射入玻璃砖，折射后从另一侧面射出，其出射点可能是图中的（　　）
A．M点 B．N点 C．P点 D．Q点
我们一起来闯关
B
5.一束光从空气斜射到某液面上发生反射和折射，入射光线与液面成30°角(如图)，反射光线与折射光线的夹角为83°，则反射角的大小为 ，折射角的大小为 。
我们一起来闯关
60°
37°
6.画出下列图中的折射光线
P
Q
N/
N
空气
水
N
N/
P
Q
空气
玻璃
我们一起来闯关
