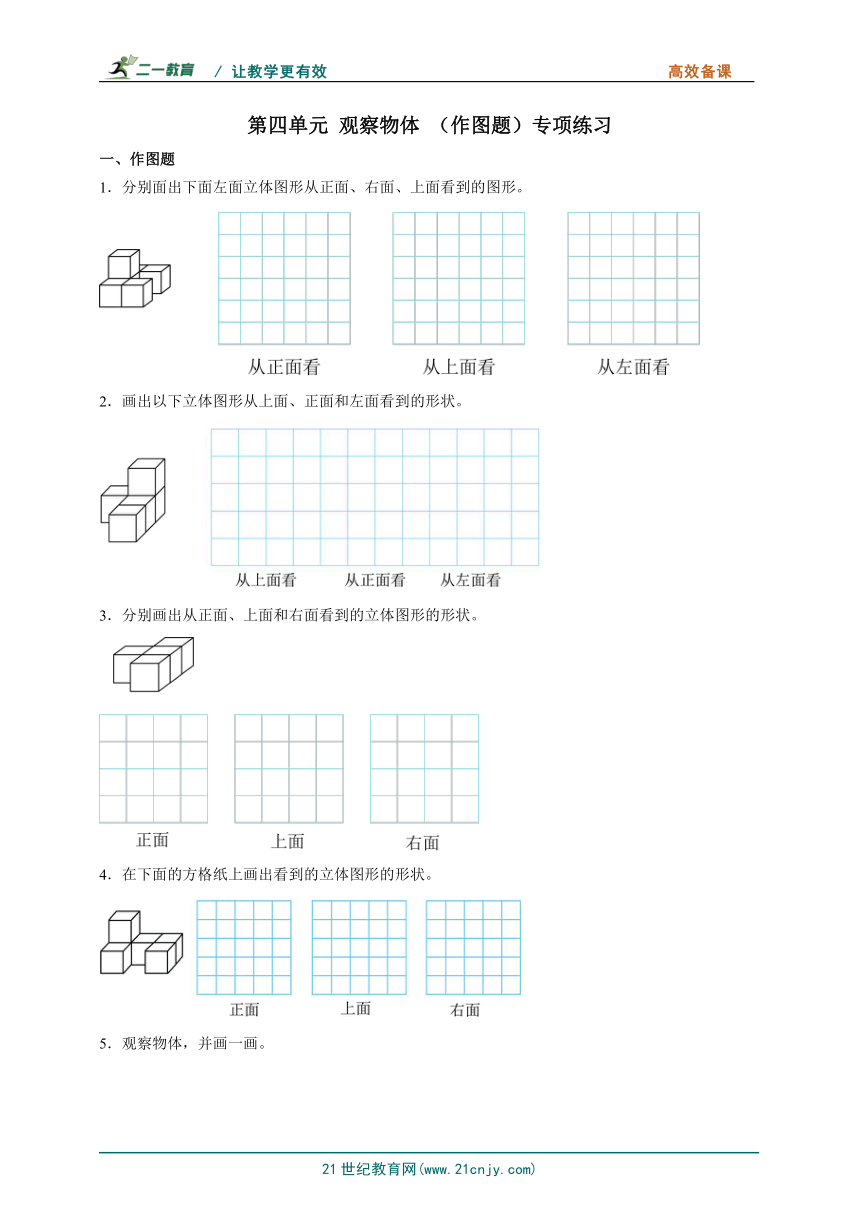

第四单元 观察物体 （作图题）专项练习
一、作图题
1．分别面出下面左面立体图形从正面、右面、上面看到的图形。
2．画出以下立体图形从上面、正面和左面看到的形状。
3．分别画出从正面、上面和右面看到的立体图形的形状。
4．在下面的方格纸上画出看到的立体图形的形状。
5．观察物体，并画一画。

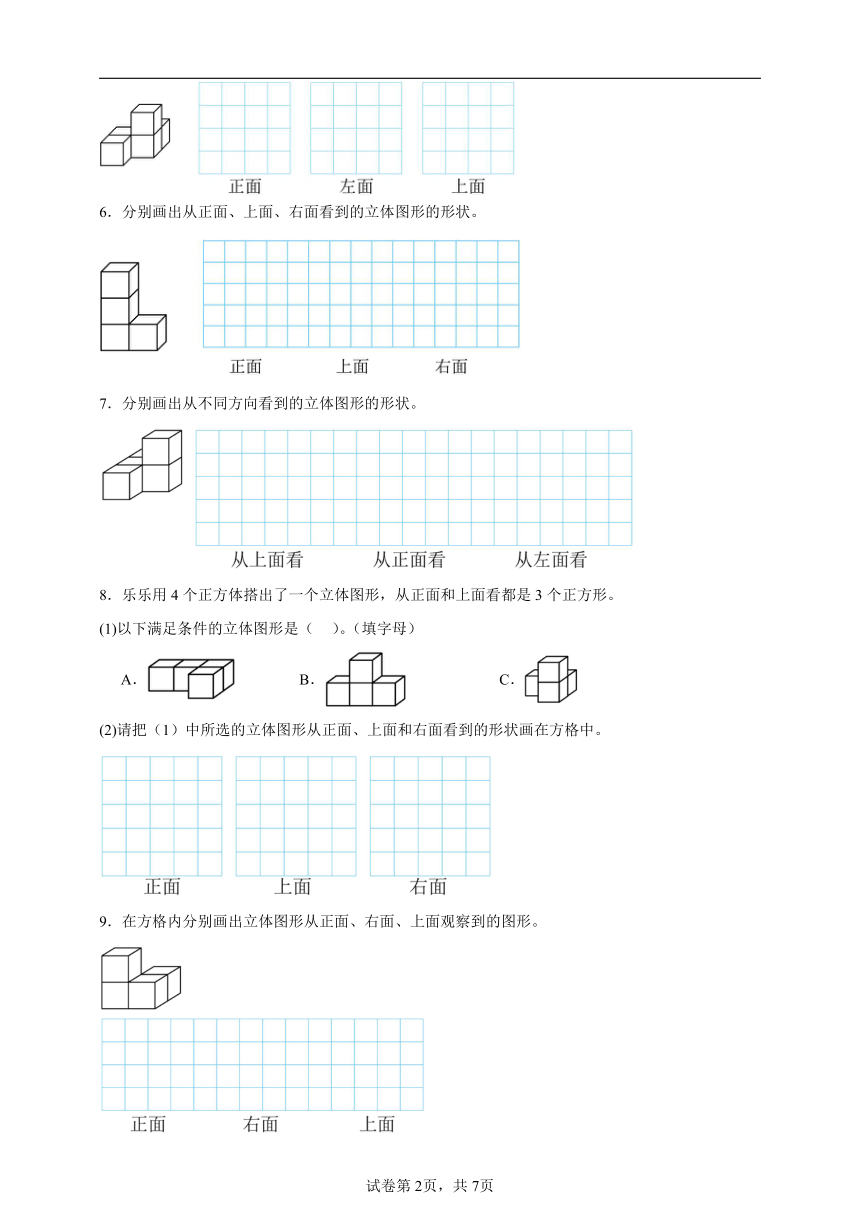

6．分别画出从正面、上面、右面看到的立体图形的形状。
7．分别画出从不同方向看到的立体图形的形状。
8．乐乐用4个正方体搭出了一个立体图形，从正面和上面看都是3个正方形。
(1)以下满足条件的立体图形是（ ）。（填字母）
A． B． C．
(2)请把（1）中所选的立体图形从正面、上面和右面看到的形状画在方格中。
9．在方格内分别画出立体图形从正面、右面、上面观察到的图形。
10．画出从上面、正面、左面看到的图形。
11．在下面的方格中画出模块从前面、上面和左面看到的图形。
12．分别画出从正面、上面看到的立体图形的形状。
13．分别画出从正面、上面、左面看到的图形。
14．分别画出从正面、右面和上面看到的立体图形的形状。
15．分别画出如图立体图形从正面上面和左面看到的形状。

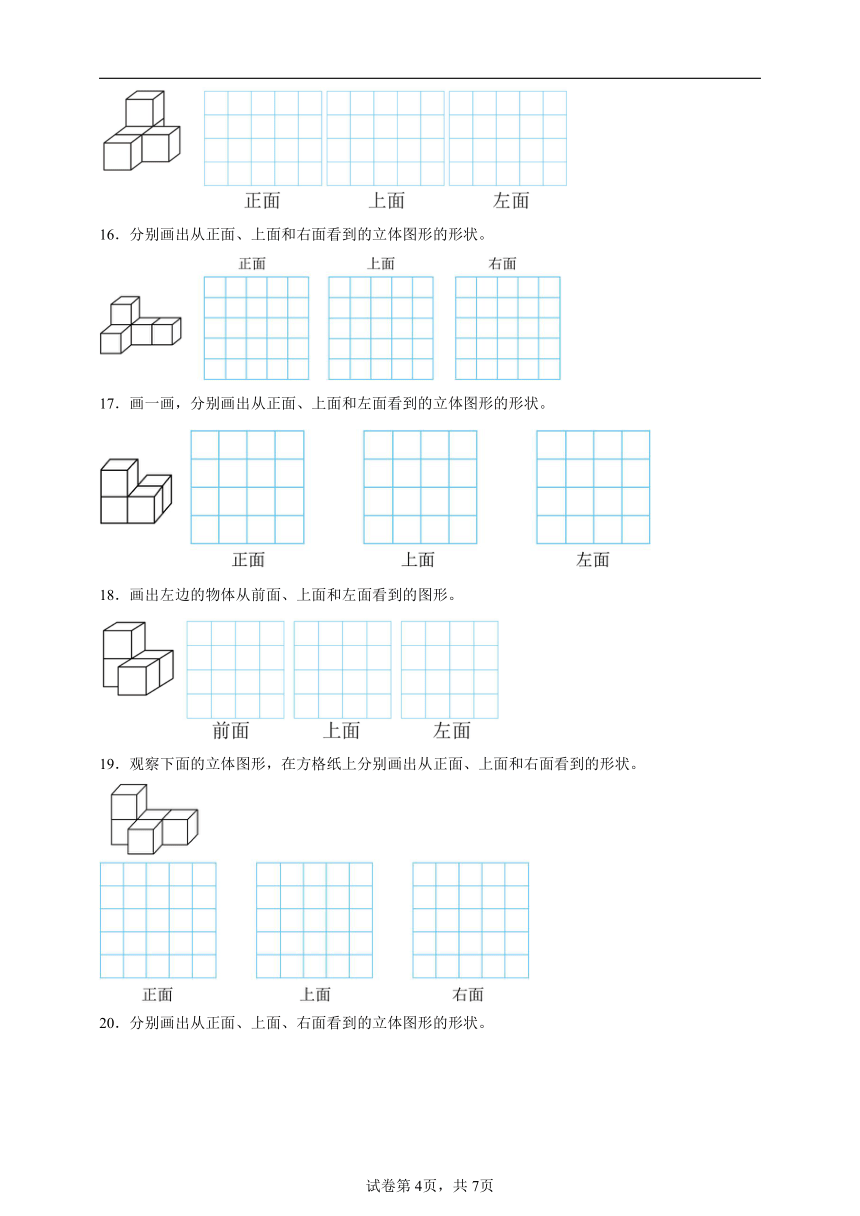

16．分别画出从正面、上面和右面看到的立体图形的形状。
17．画一画，分别画出从正面、上面和左面看到的立体图形的形状。
18．画出左边的物体从前面、上面和左面看到的图形。
19．观察下面的立体图形，在方格纸上分别画出从正面、上面和右面看到的形状。
20．分别画出从正面、上面、右面看到的立体图形的形状。

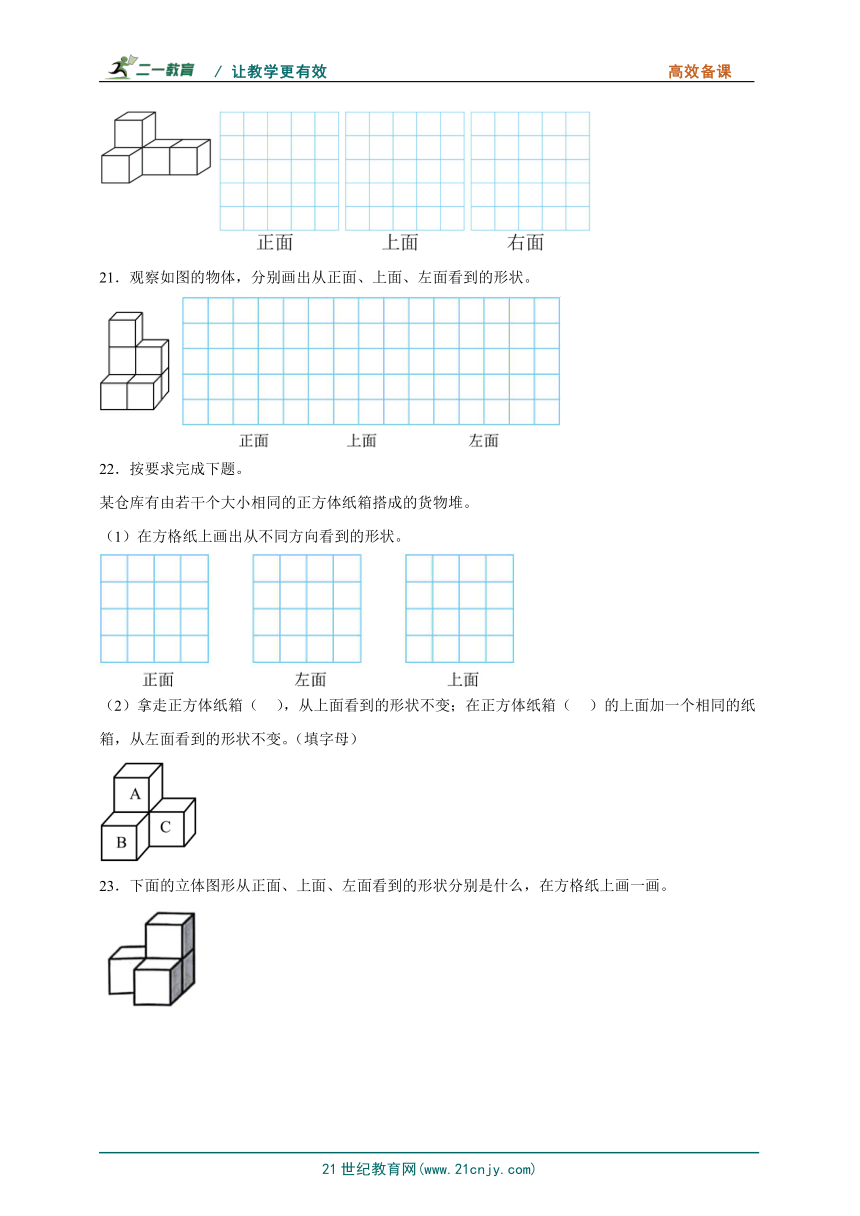

21．观察如图的物体，分别画出从正面、上面、左面看到的形状。
22．按要求完成下题。
某仓库有由若干个大小相同的正方体纸箱搭成的货物堆。
（1）在方格纸上画出从不同方向看到的形状。
（2）拿走正方体纸箱（ ），从上面看到的形状不变；在正方体纸箱（ ）的上面加一个相同的纸箱，从左面看到的形状不变。（填字母）
23．下面的立体图形从正面、上面、左面看到的形状分别是什么，在方格纸上画一画。
24．画出下面立体图形从正面、上面、右面看到的形状。
25．请在方格图中画出下面立体图形从正面和上面看到的形状。
26．分别画出从正面、上面和右面看到的立体图形的形状。
27．下面的立体图形从正面、上面和左面看到的形状分别是什么？在方格纸中画出来。
28．画出下面立体图形从不同方向看到的形状。
29．看一看，想一想，画一画。
30．请你分别画出下面立体图形从正面、上面和右面看到的形状。
/ 让教学更有效 高效备课
试卷第2页，共7页
21世纪教育网(www.21cnjy.com)
参考答案
1．见详解
【分析】仔细观察这个立体图形，从正面看时，可以看见两排正方形。上面一排只有一个正方形（靠左），下面一排有两个正方形；从上面看时，可以看见三排正方形。最上面一排有两个正方形，中间一排只有一个正方形（靠左），最下面一排有两个正方形；从左面看时，可以看见两排正方形。上面一排只有一个正方形（居中），下面一排有三个正方形。据此作图。
【详解】
2．见详解
【分析】从上面看，共有3行，上面1行2个小正方形，下面1行1个小正方形，中间1行1个小正方形，右对齐；从正面看，共有2行，上面1行1个小正方形，下面1行2个小正方形，右对齐；从左面看，共有2行，上面1行1个小正方形，下面1行3个小正方形，左对齐；据此画出从上面、正面和左面看到的形状即可。
【详解】
3．见详解
【分析】
从正面看是一行两列，从上面看是三行，从上往下看，第一行右上角和第三行右下角各有一个小正方形，中间有两个小正方形，从右面看是三行一列。据此解题。
【详解】
4．见详解
【分析】观察发现从正面看，有3列，左边一列有2个正方形，中间一列有1个正方形，右边一列有1个正方形，下对齐；从上面看，有3列，左边一列有2个正方形，中间一列有1个正方形，右边一列有2个正方形，上对齐；从右面看，左边一列有1个正方形，右边一列有2个正方形，下对齐；据此作图。
【详解】根据分析如图：
5．见详解
【分析】从正面看，可以看到2层，下面一层2个小正方形，上面一层1个小正方形靠右对齐；
从左面看，可以看到2层，下面一层3个小正方形，上面一层1个小正方形位于中间；
从上面看，可以看到3层，中间一层2个小正方形，下面一层1个小正方形靠左对齐，上面一层1个小正方形靠右对齐；据此画图。
【详解】如图所示：
6．见详解
【分析】观察图形可知，从正面看到的图形是3层：下层2个正方形，上两层分别是1个靠左边；从上面看到的图形是两列：每一列都是一个正方形；从右面看到的图形是3层：每一层都是一个正方形，据此即可解答问题。
【详解】结合分析，作图如下：
7．见详解
【分析】从上面看共有2列，左面1列有3个小正方形，右面1列1个小正方形居中；从正面看共有2行，上面1行1个小正方形，下面1行2个小正方形，右对齐；从左面看共有2行，上面1行1个小正方形居中，下面1行3个小正方形，据此画图即可解答。
【详解】
8．(1)C
(2)见详解
【分析】（1）A选项从正面看，共1行3个小正方形；从上面看共有2行，上面1行3个小正方形，下面1行1个小正方形，右对齐，从上面可以看到4个正方形；
B选项从正面看共有2行，上面1行1个小正方形，居中对齐，下面1行3个小正方形，从正面可以看到4个正方形，从上面看，共1行3个小正方形；
C选项从正面看共有2行，下面1行2个小正方形，上面1行1个小正方形，右对齐；从上面看共有2行，上面1行2个小正方形，下面1行1个小正方形，右对齐，从正面和上面看都是3个正方形。
（2）从正面看共有2行，下面1行2个小正方形，上面1行1个小正方形，右对齐；从上面看共有2行，上面1行2个小正方形，下面1行1个小正方形，右对齐，从右面看共有2行，上面1行1个小正方形，下面1行2个小正方形，左对齐，据此画图即可。
【详解】（1）以下满足条件的立体图形是C。
故答案为：C
（2）
9．见详解
【分析】从正面看到的图形是两列正方形，左边1列两个正方形，右边一列一个正方形，从右面看到的图形是两列正方形，左边1列两个正方形，右边一列一个正方形；从上面看到的图形是2行：上面一行1个正方形，下面一行2个正方形，据此画图即可。
【详解】
如图：
10．见详解
【分析】从上面看共有2行，上面1行3个正方形，下面1行居中1个正方形；从正面看共有2行，上面1行1个正方形，下面1行3个正方形，左对齐；从左面看共有2行，上面1行1个正方形，下面1行2个正方形，左对齐；据此画出图形即可。
【详解】
11．见详解
【分析】观察图形可知，从前面看，看到的是2层，第1层是2个正方形，第2层是1个正方形，且靠左；从上面看，看到的是2行，第1行（前面1行）是1个正方形，且靠右，第2行（后面1行）是2个正方形；从左面看，看到的是2层，第1层是2个正方形，第2层是1个正方形，且靠左。
【详解】
12．见详解
【分析】从正面看，能看到2列共3个面，第1列2个面，第2列1个面，与第1列最下面的面对齐。
从上面看，能看到2列共3个面，第1列1个面，第2列2个面，最上面的面与第1列的面对齐。
【详解】
13．见详解
【分析】这个立体图形由4个相同的小正方体构成。从正面能看到3个正方形，分两层，下层有2个，上层有1个，位于上层左侧的上面；从上面能看到3个正方形，分两层，上行1个居右，下行2个；从左面能看到3个正方形，分两层，上行1个居右，下行2个。
【详解】
14．见详解
【分析】右面的立体图形由6个相同的小正方体组成。从正面能看到4个相同的正方形，分两层，上层1个，下层3个，左齐；
从右面能看到3个相同的正方形，分两层，下层2个，上层1个，右齐；
从上面能看到5个相同的正方形，分两层，上层3个，下层2个，与上层左起、右起第一个对齐；据此作图即可。
【详解】据分析作图如下：
15．画图见详解
【分析】左面的立体图形由5个相同的小正方体组成。从正面能看到3个相同的正方形，分两层，上层1个，下层2个，左齐；从上面能看到4个相同的正方形，分两列，左列3个，右列居中1个；从左面能看到4个相同的正方形，分两层，上层1个，下层3个，左齐。
【详解】
16．画图见详解
【分析】从正面看，下层3个小正方形，上层1个小正方形，靠左对齐；
从上面看，上层3个小正方形，下层1个小正方形，靠左对齐；
从右面看，下层2个小正方形，上层1个小正方形，靠右对齐；据此解答。
【详解】根据分析，画图如下：
17．见详解
【分析】观察发现从正面看，左边1列有2个正方形，右边1列有1个正方形，下对齐；从上面看，左边1列有1个正方形，右边1列有2个正方形，下对齐；从左面看，左边1列有1个正方形，右边1列有2个正方形，下对齐；据此作图。
【详解】根据分析如图：
18．见详解
【分析】从前面看，能看到2列共3个面，第1列2个面，第2列1个面，与第1列最下面的面对齐。
从上面看，能看到2列共3个面，第1列1个面，第2列2个面，最上面的面与第1列的面对齐。
从左面看，能看到2列共3个面，第1列2个面，第2列1个面，与第1列最下面的面对齐。
【详解】
19．见详解
【分析】
本题主要考查物体三视图的相关知识。从正面看时，可以看见两排正方形。上面一排，只有一个正方形（靠左）。下面一排，有三个正方形；从上面看时，可以看见两排正方形。上面一排，有三个正方形。下面一排，只有一个正方形（居中）。从右面看时，可以看见两排正方形。上面一排，只有一个正方形（靠右）。下面一排，有两个正方形。据此作图。
【详解】
20．见详解
【分析】观察这个立体图形，分析从正面，上面，右面看的时候，可以看到几个正方形，以及它们的排列方式。
从正面观察这个立方体，可以看到两层，下面一层有3个正方形，上面一层有1个正方形靠左；
从上面观察这个立方体，可以看到两行，第一行有3个正方形，第二行有1个正方形靠左；
从右面观察这个正方体，可以看到两层，下面一层有2个正方形，上面一层有1个正方形靠右；据此解答。
【详解】如下图：
21．画图见详解
【分析】根据从不同角度观察同一个物体，所看到的形状画出图形即可；
从正面看，上下共3层，下面两层每层2个正方形，是“田”字形，上面一层有1个小正方形，靠左对齐；
从上面看，共两层，每层2个正方形，是“田”字形；
从左面看，共两列，左列3个小正方形，右列1个小正方形，靠下对齐；据此解答即可。
【详解】根据分析，画图如下：
22．（1）见详解
（2）A；C
【分析】
（1）根据观察物体的方法，从正面看到的是两行，从上往下看第一行左上角有一个正方形，第二行有两个正方形，即；从左面看到的是两行，从上往下看第一行左上角有一个正方形，第二行有两个正方形，即；从上面看到的是两行，从上往下看第一行有两个正方形，第二行左下角有一个正方形，即；据此解答即可。
（2）根据观察物体的方法，拿走正方体纸箱A，从上面看到的形状不变，还是；在正方体纸箱C的上面加一个相同的纸箱，从左面看到的形状不变，还是。据此解答即可。
【详解】
（1）
（2）拿走正方体纸箱A，从上面看到的形状不变；在正方体纸箱C的上面加一个相同的纸箱，从左面看到的形状不变。
23．见详解
【分析】本题主要考查物体三视图的相关知识。从正面看时，可以看见两排正方形。上面一排，只有一个正方形（靠右）。下面一排，有两个正方形；从上面看时，可以看见两排正方形。上面一排，有两个正方形。下面一排，只有一个正方形（靠右）；从左面看时，可以看见两排正方形。上面一排，只有一个正方形（靠左）。下面一排，有两个正方形。据此作图。
【详解】
24．见详解
【分析】这个立体图形由4个相同的小正方体组成。从正面能看到3个正方形，分两层，上层1个居左，下层2个；从上面能看到3个正方形，分两层，上层2个，下层居右1个；从右面能看到3个正方形，分两层，上层1个居右，下层2个。
【详解】分别画出下面立体图形从正面、上面、右面看到的形状（下图）：
25．见详解
【分析】观察几何体，从正面看到的形状是上下两层，下层2个小正方形，上层1个小正方形靠左对齐；从上面看到的形状也是上下两层，上层2个小正方形，下层1个小正方形靠左对齐；据此画出图形即可。
【详解】
26．见详解
【分析】观察图形可知，从正面看，看到的是2层，第1层是3个正方形，第2层是1个正方形，且居中；从上面看，看到的是2行，第1行（前面1行）是3个正方形，第2行（后面1行）是1个正方形，且靠右；从右面看，看到的是2层，第1层是2个正方形，第2层是1个正方形，且靠左。
【详解】
27．见详解
【分析】观察立体图形，从正面看到的形状是上下两层，下层2个小正方形，上层1个小正方形靠右对齐；从上面看到的形状也是上下两层，上层2个小正方形，下层1个小正方形靠左对齐；从左面看到的形状也是上下两层，下层2个小正方形，上层1个小正方形靠左对齐；据此画出三视图。
【详解】
28．见详解
【分析】从正面看，第一行右上角1个正方形，第二行有2个正方形；从左面看，第一行右上角1个正方形，第二行有2个正方形；从上面看，第一行有2个正方形，第二行右下角1个正方形，据此画图；
【详解】
29．见详解
【分析】从正面看，第一行左上角一个正方形，第二行有三个正方形；从上面看，三个正方形排成一行；从左面看，共两行，每行一个正方形。据此画图。
【详解】
30．图见详解
【分析】根据物体三视图的认识和画法，该物体从正面看是横着的两个小正方形；从上面看第一排靠左有一个小正方形，第二排有两个小正方形且第一个和第一排的在同一列，第三排靠右有一个小正方形；从右面看是横着的三个小正方形，据此作图即可。
【详解】
如图：
