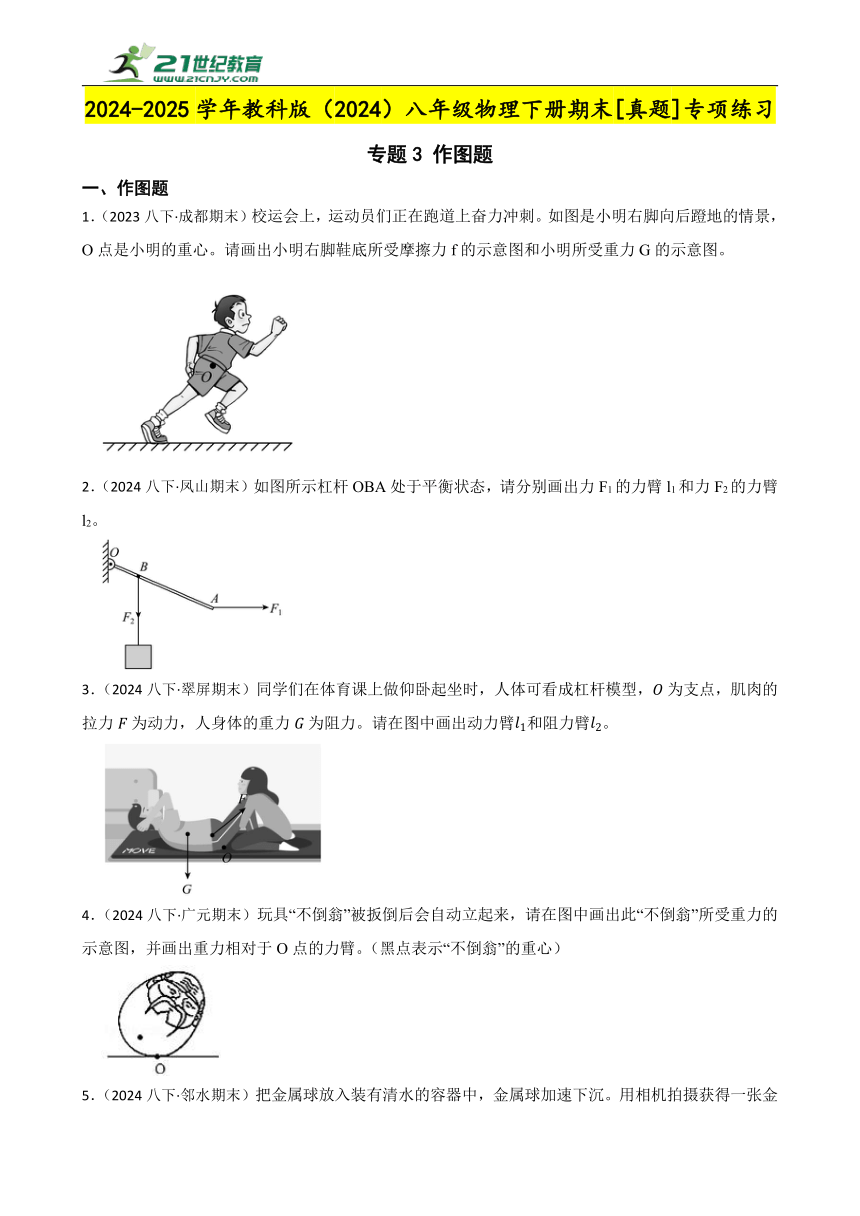

2024-2025学年教科版（2024）八年级物理下册期末[真题]专项练习
专题3 作图题
一、作图题
1．（2023八下·成都期末）校运会上，运动员们正在跑道上奋力冲刺。如图是小明右脚向后蹬地的情景，O点是小明的重心。请画出小明右脚鞋底所受摩擦力f的示意图和小明所受重力G的示意图。
2．（2024八下·凤山期末）如图所示杠杆OBA处于平衡状态，请分别画出力F1的力臂l1和力F2的力臂l2。
3．（2024八下·翠屏期末）同学们在体育课上做仰卧起坐时，人体可看成杠杆模型，为支点，肌肉的拉力为动力，人身体的重力为阻力。请在图中画出动力臂和阻力臂。
4．（2024八下·广元期末）玩具“不倒翁”被扳倒后会自动立起来，请在图中画出此“不倒翁”所受重力的示意图，并画出重力相对于O点的力臂。（黑点表示“不倒翁”的重心）

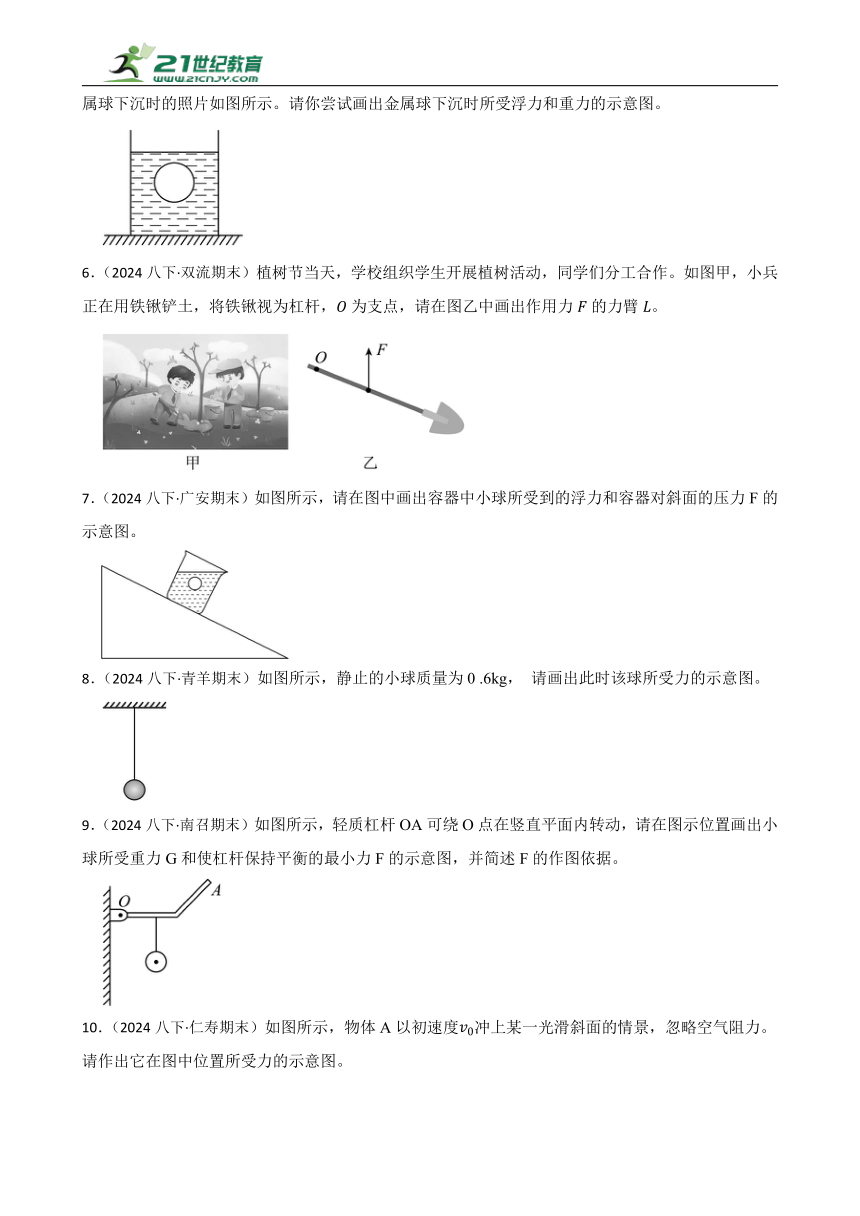

5．（2024八下·邻水期末）把金属球放入装有清水的容器中，金属球加速下沉。用相机拍摄获得一张金属球下沉时的照片如图所示。请你尝试画出金属球下沉时所受浮力和重力的示意图。
6．（2024八下·双流期末）植树节当天，学校组织学生开展植树活动，同学们分工合作。如图甲，小兵正在用铁锹铲土，将铁锹视为杠杆，为支点，请在图乙中画出作用力的力臂。
7．（2024八下·广安期末）如图所示，请在图中画出容器中小球所受到的浮力和容器对斜面的压力F的示意图。
8．（2024八下·青羊期末）如图所示，静止的小球质量为0 .6kg， 请画出此时该球所受力的示意图。
9．（2024八下·南召期末）如图所示，轻质杠杆OA可绕O点在竖直平面内转动，请在图示位置画出小球所受重力G和使杠杆保持平衡的最小力F的示意图，并简述F的作图依据。
10．（2024八下·仁寿期末）如图所示，物体A以初速度冲上某一光滑斜面的情景，忽略空气阻力。请作出它在图中位置所受力的示意图。
11．（2024八下·市中区期末）如图所示，一乒乓球漂浮在水面上，请画出乒乓球所受力的示意图。
12．（2024八上·蒙阴期末）如图， 一物体静止在斜面上，作出其所受重力G 和摩擦力f 的示意图，O是物体的重心。
13．（2023八下·巴中期末）木块A放在斜面上，如图中画出木块所受重力G和斜面对它支持力F的示意图．
　 　
14．（2023八下·青羊期末）“哑铃弯举”是一项很棒的健身运动（如图甲所示），双手握住哑铃，拳心朝前，大臂贴紧身体，并保持固定，发力以肘关节为主弯曲前臂拍起哑铃。若用图乙中的线段AB代表人的前臂，F1为肌肉对骨骼的拉力，F2为哑铃对手的压力，请在线段上的合适位置标出支点O，并画出阻力F2的力臂L。

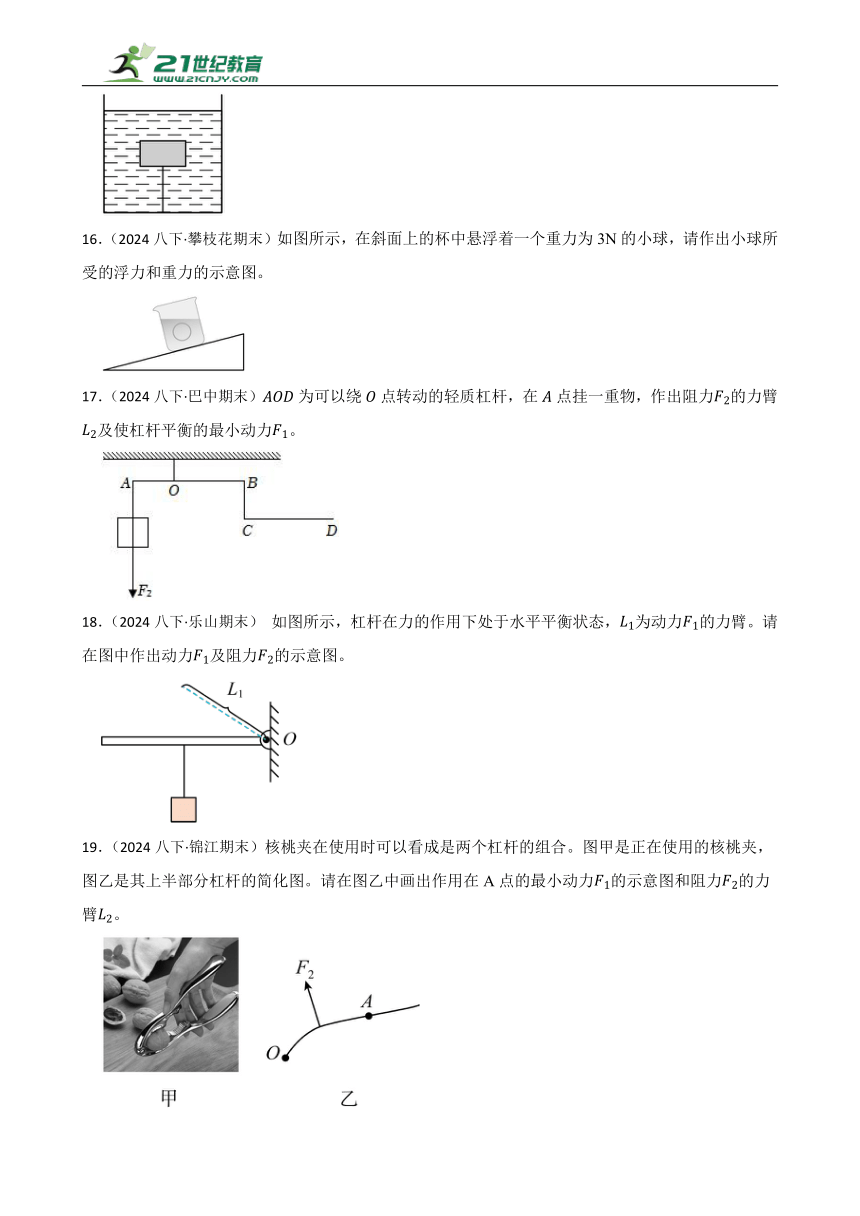

15．（2024八下·开江期末）如图所示，密度比水小的实心物体被绳子拉着静止在水中，请在图中画出物体受到的重力、浮力、绳的拉力的示意图（所有力的作用点都画在物体中心）。
16．（2024八下·攀枝花期末）如图所示，在斜面上的杯中悬浮着一个重力为3N的小球，请作出小球所受的浮力和重力的示意图。
17．（2024八下·巴中期末）为可以绕点转动的轻质杠杆，在点挂一重物，作出阻力的力臂及使杠杆平衡的最小动力。
18．（2024八下·乐山期末） 如图所示，杠杆在力的作用下处于水平平衡状态，为动力的力臂。请在图中作出动力及阻力的示意图。
19．（2024八下·锦江期末）核桃夹在使用时可以看成是两个杠杆的组合。图甲是正在使用的核桃夹，图乙是其上半部分杠杆的简化图。请在图乙中画出作用在A点的最小动力的示意图和阻力的力臂。
20．（2024八下·锦江期末）如图所示，装有水的烧杯置于斜面上保持静止，一个物体漂浮在水面上。请在图中画出物体受到的浮力F浮和烧杯受到斜面的摩擦力f的示意图。
21．（2024八下·凉山期末）如图所示，小球在水中漂浮，请画出以下受力示意图。
（1）小球受到的浮力；
（2）烧杯受到的摩擦力（作用点在接触面上）；
（3）斜面受到的压力。
22．（2024八下·凉山期末）如图所示，站在地面上的小明利用滑轮组将放在水平地面上的重物G提起，请画出最省力的绳子绕法。
23．（2024八下·凉山期末）2023年8月，凉山籍运动员马衣姑荣膺成都大运会武术散打男子60公斤级比赛冠军，图甲是他比赛图片，其中一个动作可简化为图乙，请确定其重心的大致位置，并画出他所受的重力和地面的支持力。
24．（2024八下·眉山期末）青神竹编，第二批国家级非物质文化遗产代表性项目，是流传于四川省眉山市青神县的一种古老民间工艺。如图甲所示，竹蜻蜓放在支架O点处于静止。请在图乙中画出竹蜻蜓受力的示意图。
25．（2024八下·镇江期末）如图所示，一物体正沿斜面下滑，请画出物体所受摩擦力和物体对斜面的压力的示意图。
26．（2024八下·翠屏期末）小英同学正在沿滑梯下滑，请在图中画出此时她的受力示意图（是小英的重心）。
27．（2024八下·广元期末）如图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图。
28．（2024八下·双流期末）如图甲，小明星期天在家里拖地时，拖把头沿图中所示方向运动，请在简化图乙中画出：①拖把头受到摩擦力的示意图；②拖把头对地面压力的示意图。
29．（2024八下·合江期末）如图所示，为静止在水平桌面上质量为200g的茶杯，请在图中画出桌面对茶杯支持力的示意图，并标注出它的大小。（取g＝10N/kg）
30．（2024八下·雁江期末）如图，一木箱在粗糙的斜面上保持静止，请画出：木箱受到的重力G、摩擦力f和弹力N的示意图以及木箱对斜面的压力F的示意图。
31．（2024八下·雁江期末）商场中的推销员用平板小车推着一箱商品在水平地面上匀速前进，请在图中作出箱子的受力示意图。
32．（2024八下·通川期末）如图所示，甲图是正在使用的核桃夹，使用时上、下两部分都可以看做杠杆，乙图是上半部分杠杆的示意图。若想更轻松压开核桃，请你在A点画出以O为支点的最小动力F的示意图及其力臂L。
33．（2024八下·通川期末）如图，一个小球静止于烧杯中的水面上，请作出小球所受的力及烧杯对斜面压力的示意图。
34．（2024八下·成都期末）如图是人抬起行李箱时的简化示意图，此时行李箱相当于一个省力杠杆，以滚轮圆心为支点O。请画出行李箱受重力的力臂l及在端点A施加的最小的力F。
35．（2023八下·巴中期末）AOD 为可以绕 O 点转动的轻质杠杆，在 A 点挂一重物，作出阻力 F2和使杠杆平衡的最小动力 F1。
36．（2023八下·青羊期末）大运会期间，排球项目小组预赛将在位于青羊区的西南财大体育馆举行。如图所示是排球比赛中扣球时的场景，请在图中画出排球所受重力的示意图。
37．（2024八下·广安期末）画出空中飞行的篮球受到力的示意图（不考虑空气阻力）
　 　
38．（2024八下·开江期末）如图所示，轻质杠杆OMN上挂一重物，O为支点，在N点用一个最小的力作用在杠杆上，使杠杆在图中位置平衡。请画出：
（1）重物对杠杆的拉力即阻力的力臂；
（2）最小的动力的示意图，并标出动力臂。
39．（2024八下·永定期末）如图所示，用细线将一个小球悬挂（此时细线是张紧的）静止在水中某一位置（O为其重心），请画出此时小球所受浮力和重力G的示意图。
40．（2024八下·南充期末）中药房里的医生常用如图所示的铡刀切药材。请在图中画出切药材时作用在A点的最小动力和动力臂。
41．（2024八下·南充期末）在一列水平向右匀速行驶的火车车厢桌面上，有一杯水和一个小球，水杯中的水突然发生了如图所示的现象，画出此时小球受到摩擦力的示意图。
42．（2024八下·渠县期末）请在图中画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图及其力臂
43．（2024八下·渠县期末）一个实心铁球静止在装有水的杯底图，请画出小球所受重力和浮力的示意图。
　 　
44．（2024八下·成华期末）如图甲所示是一款压蒜神器，简化的示意图如图乙。图中O点为支点，为杠杆所受阻力。请在图乙图中画出压蒜时，作用在A点的最小动力和阻力臂。
45．（2024八下·成华期末）如图甲所示，高速公路上的避险车道，被称为“救命道”，请你在图乙中画出失控车辆冲入避险车道减速滑行时所受的摩擦力与对车道的压力示意图。（O点表示车辆的重心）。
答案解析部分
1．
人受到的重力，方向竖直向下，过重心O标上符号G，即为重力的示意图；人走路时后脚蹬地面，脚有向后运动的趋势，受到的摩擦力向前，作用点在脚掌与地面的接触面上，如图所示：
重力：由于地球的吸引而使物体受到的力，大小为自身重力、方向竖直向下，作用点位于物体重心。
摩擦力和物体的相对运动方向和相对运动趋势相反。
2．
从O向F1的作用线做垂线段就是F1的力臂，从O向F2的作用线做垂线段就是F2的力臂，如图所示：
根据力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点。
②确定力的作用点和力的方向，画出力的作用线。③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。
3．
过支点O作动力F的作用线的垂线，为动力臂，加上垂直符号和大括号，标上L1；过支点O作阻力即人的重力G的作用线的垂线，为阻力臂，加上垂直符号和大括号，标上L2。
.
本题考查力臂的画法。力臂是从支点到力的作用线的距离。具体做法是从支点向力的作用线做垂线，垂足和支点之间的距离即为力臂，记得加上垂直符号和大括号。
4．
5．
加速下沉，则浮力小于重力，过重心沿竖直向下方向作带箭头的线段，记为G；过金属球重心沿竖直向上方向作带箭头的线段，记为F浮，如图：
金属球加速下沉，则在该金属球在水中受到的浮力小于其自身重力，金属球受到的重力和浮力的作用点在重心，方向分别是竖直向下和竖直向上。
6．
7．
小球所受浮力的方向是竖直向上的，小球悬浮于水中，作用点在小球的重心上；过小球的重心沿竖直向上的方向画一条带箭头的线段，用符号F浮表示；容器对斜面压力F的方向垂直于斜面向下，由于斜面压力是斜面受到的，则作用点在斜面上。故小球所受的浮力和容器对斜面的压力的示意图如图所示：
根据小球受到的浮力的作用点在重心，方向是竖直向上。
容器对斜面的压力，作用在斜面上，作用点就画在斜面上，方向是垂直斜面向下的。
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
过0向F2作垂线，垂线段的长度即为力臂。由杠杆平衡条件F1L1= F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。图中支点在0点，因此OD作为动力臂最长，重物对杠杆的拉力使杠杆沿逆时针转动，则动力F1应使杠杆沿顺时针转动，过D点垂直于OB向下做出最小动力F1，由图可以看出支点到动力作用线的距离大于支点到阻力作用线的距离，因此动力小于阻力，如图所示：
过O向F2作垂线，垂线段的长度即为力臂。根据杠杆平衡条件画出使杠杆保持静止的最小动力F1的示意图：动力x动力臂=阻力x阻力臂(F1L1= F2L2)，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小。
18．
由图可知，O为支点，物体对杠杆的拉力是阻力F2，由O向力F2的作用线引垂线；
作力臂L1的垂线即力F1的作用线，与杠杆的交点就是作用点，F1使杠杆的转动方向与力F2的相反；如下图所示：
根据力臂是支点到力的作用线的垂直距离可作出F2的力臂L2，根据力的作用线与力臂垂直，可作出力的作用线，与杠杆的交点就是力的作用点，根据动力和阻力的关系可确定力的方向。
19．
20．
21．（1）；（2）；（3）
（1）小球受到的浮力：浮力的施力物体是水，方向为竖直向上。在小球的重心处，画一条竖直向上的箭头，表示浮力的方向和作用点。故作图如下：
（2）烧杯受到的摩擦力：摩擦力的施力物体是桌面，方向与烧杯相对桌面的运动趋势方向相反。在烧杯与桌面接触的面上，画一条与接触面平行的箭头，表示摩擦力的方向和作用点。故作图如下：
（3）斜面受到的压力：压力的施力物体是物体，方向垂直于斜面。在物体与斜面接触的面上，画一条垂直于斜面的箭头，表示压力的方向和作用点，故作图如下：
本题主要考察了物体受力分析和力的示意图的画法。对于漂浮在水中的小球，它受到的浮力等于其重力，方向竖直向上。烧杯受到的摩擦力是由于烧杯与桌面之间的相对运动趋势产生的，方向与相对运动趋势方向相反。斜面受到的压力是由于物体放在斜面上产生的，方向垂直于斜面。
22．
用滑轮组提出重物时，具体省力情况要根据绕在动滑轮的绳子股数要确定。股数越多，越省力。从图中可以看出，人要提起重物，需要向下拉绳子，所以我们从人开始向定滑轮画一条线，再连动滑轮，再连定滑轮，最后把绳子连在动滑轮的钩子上。如图所示：
本题考查根据要求画出滑轮上的绳子。一般遵循几条原则：一动一动，动定交替；绳子不交叉；奇动偶定等。
23．
首先，我们来确定马衣姑的重心位置。根据图乙，马衣姑的右腿弯曲，左腿伸直，身体重心偏向左腿。因此，我们可以将重心大致定位在左腿与身体连接处的上方。
接下来，我们来画出马衣姑所受的重力和地面的支持力。重力的方向是竖直向下的，作用点在重心处。地面的支持力方向是竖直向上的，作用点在左脚与地面接触处。由于马衣姑处于平衡状态，所以重力和支持力大小相等，方向相反。如下图所示：
本题考查了对重心位置的确定以及力的表示方法。重心是物体各部分所受重力的等效作用点，对于人体来说，重心位置会随着身体姿势的变化而变化。在本题中，我们需要根据马衣姑的动作来确定其重心的大致位置，并画出他所受的重力和地面的支持力。
24．
25．
26．
小英受重力、支持力和摩擦力的作用，重力的方向竖直向下，支持力的方向垂直与接触面即垂直于斜面向上，摩擦力的方向与相对运动方向相反即沿滑道向上，力的作用点在小英的重心O，如图所示：
本题考查对物体进行受力分析，并且要画出力的受力示意图。重力的方向始终竖直向下；支持力的方向垂直与接触面；摩擦力的方向与相对运动方向相反，作用电都画在物体的重心，依次画出即可
27．
28．
29．
30．
31．
32．
33．
34．
35．
36．
37．
由于篮球是形状规则的物体，其重心在其几何中心（球心）上；过球心做竖直向下的力，即重力；如图所示：
根据重力是物体由于地球的吸引而受到的力，其方向永远竖直向下，据此按力的示意图的要求画图。
38．（1）；（2）
39．
40．
在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，故找到最长的动力臂OA。动力的方向应该向下，则过点A作出垂直于OA向下的最小动力F1，如图所示：
(1)药材对刀的阻力作用在刀上；
(2)由杠杆的平衡条件可知，当动力臂最大时，动力最小，即最省力。连接支点和力的作用点A即是最大动力臂，当作用力与之垂直时，作用力最小。
41．
由水杯中的水突然发生了如图所示的现象可知，小车向右加速，小球由于惯性会继续保持向左运动的状态，因此根据摩擦力的定义及产生条件可判断出，摩擦力的方向水平向右。如下图所示：
(1)首先根据水杯中的水突然发生了如图所示的现象，判断出火车的运动情况；
(2)火车突然加速时，由于惯性，小球会向左运动，所以水平方向上还会受到摩擦力的作用。
42．
43．
44．
45．
