人教版2025年下学期八年级物理期末复习专项训练
作图题（附答案）
学校:___________姓名：___________班级：___________

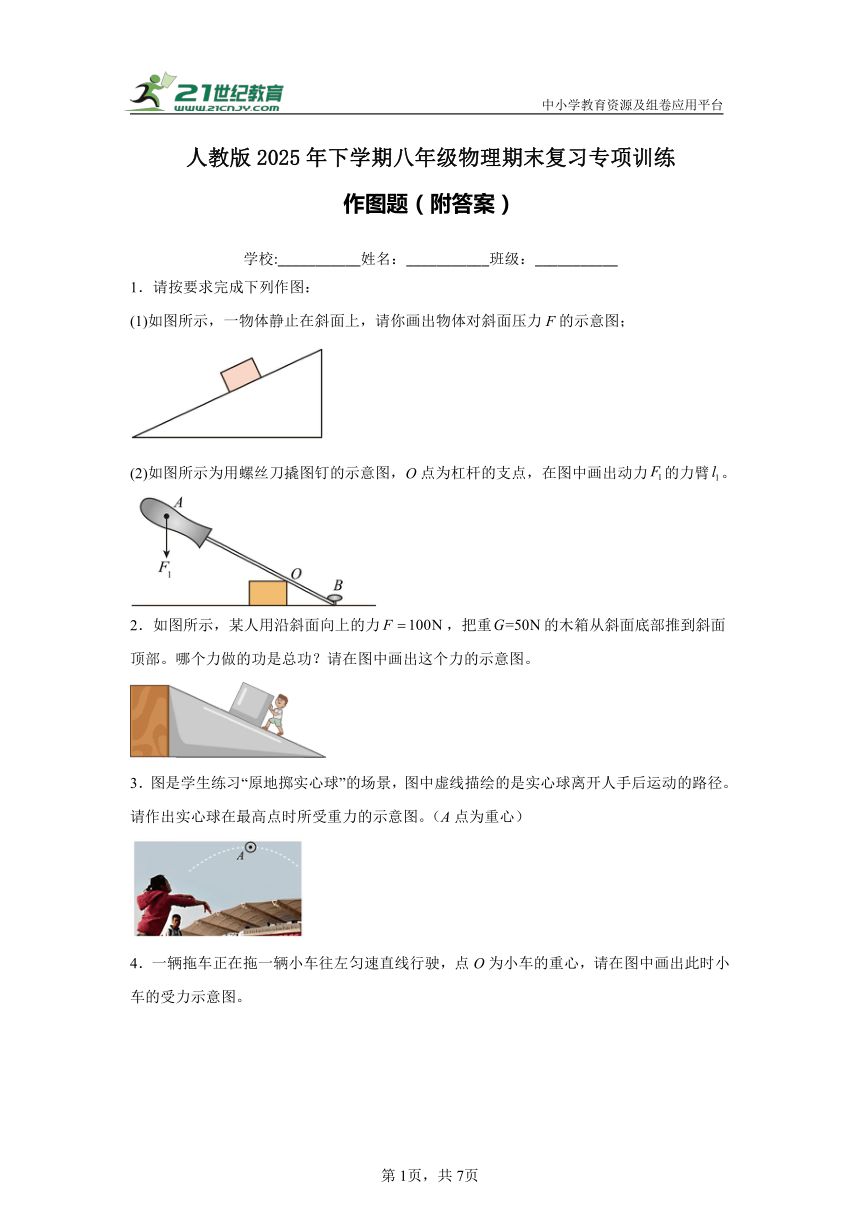

1．请按要求完成下列作图：
(1)如图所示，一物体静止在斜面上，请你画出物体对斜面压力F的示意图；
(2)如图所示为用螺丝刀撬图钉的示意图，O点为杠杆的支点，在图中画出动力的力臂。
2．如图所示，某人用沿斜面向上的力，把重的木箱从斜面底部推到斜面顶部。哪个力做的功是总功？请在图中画出这个力的示意图。
3．图是学生练习“原地掷实心球”的场景，图中虚线描绘的是实心球离开人手后运动的路径。请作出实心球在最高点时所受重力的示意图。（A点为重心）
4．一辆拖车正在拖一辆小车往左匀速直线行驶，点O为小车的重心，请在图中画出此时小车的受力示意图。

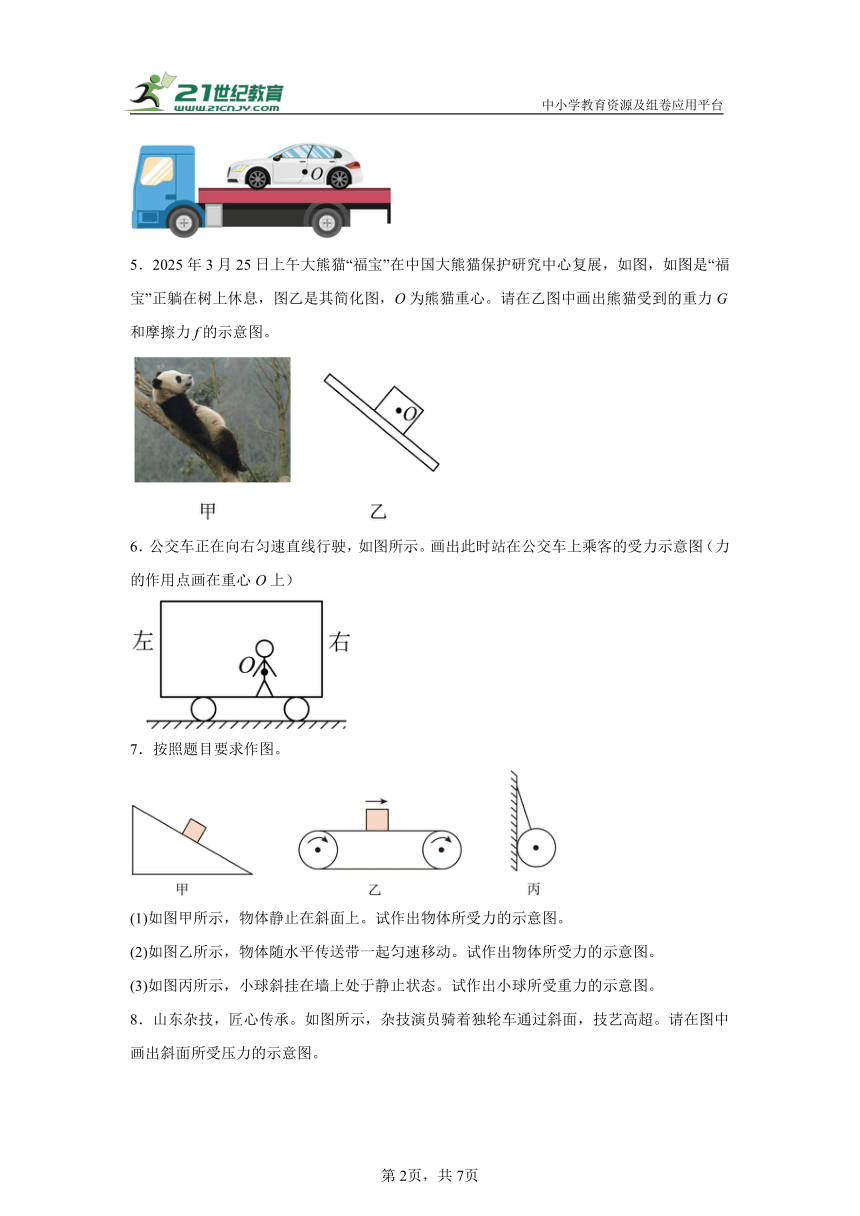

5．2025年3月25日上午大熊猫“福宝”在中国大熊猫保护研究中心复展，如图，如图是“福宝”正躺在树上休息，图乙是其简化图，O为熊猫重心。请在乙图中画出熊猫受到的重力G和摩擦力f的示意图。
6．公交车正在向右匀速直线行驶，如图所示。画出此时站在公交车上乘客的受力示意图（力的作用点画在重心O上）
7．按照题目要求作图。
(1)如图甲所示，物体静止在斜面上。试作出物体所受力的示意图。
(2)如图乙所示，物体随水平传送带一起匀速移动。试作出物体所受力的示意图。
(3)如图丙所示，小球斜挂在墙上处于静止状态。试作出小球所受重力的示意图。

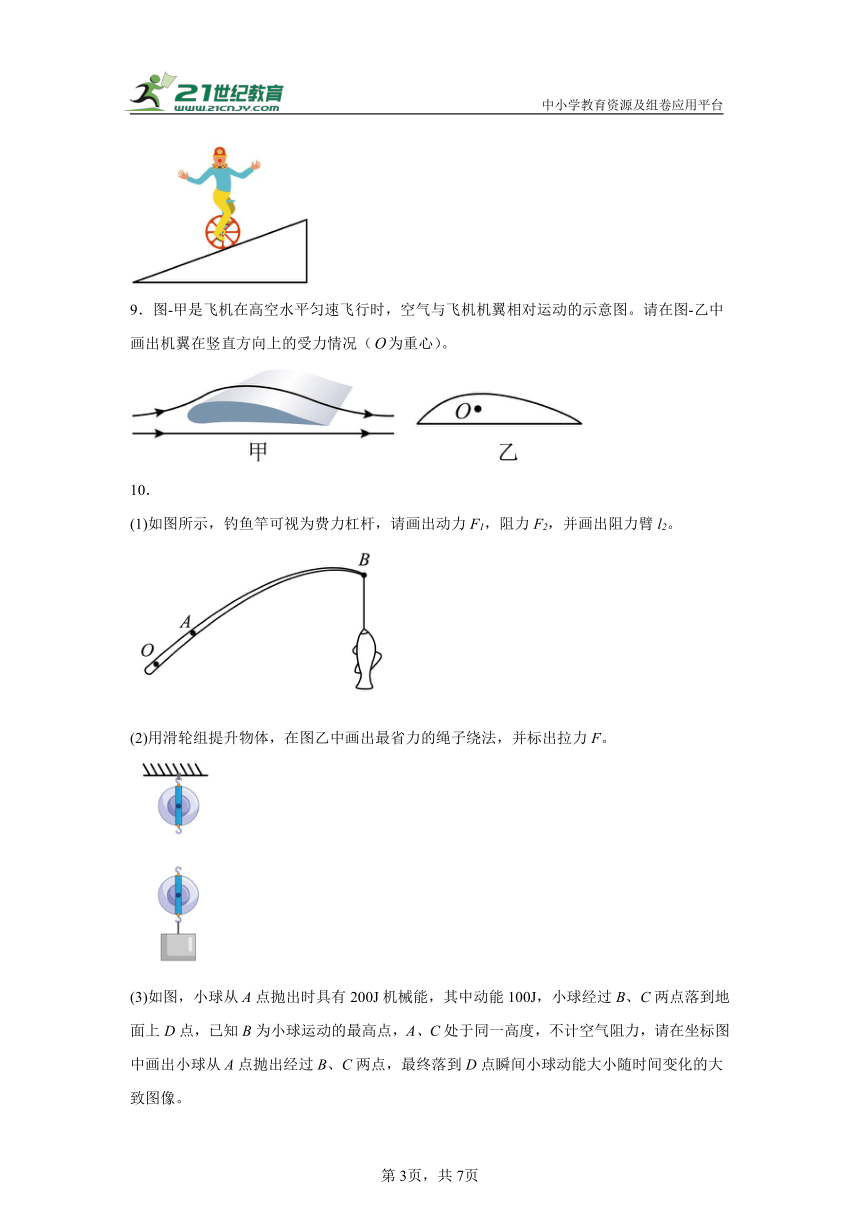

8．山东杂技，匠心传承。如图所示，杂技演员骑着独轮车通过斜面，技艺高超。请在图中画出斜面所受压力的示意图。
9．图-甲是飞机在高空水平匀速飞行时，空气与飞机机翼相对运动的示意图。请在图-乙中画出机翼在竖直方向上的受力情况（为重心）。
10．
(1)如图所示，钓鱼竿可视为费力杠杆，请画出动力F1，阻力F2，并画出阻力臂l2。
(2)用滑轮组提升物体，在图乙中画出最省力的绳子绕法，并标出拉力F。
(3)如图，小球从A点抛出时具有200J机械能，其中动能100J，小球经过B、C两点落到地面上D点，已知B为小球运动的最高点，A、C处于同一高度，不计空气阻力，请在坐标图中画出小球从A点抛出经过B、C两点，最终落到D点瞬间小球动能大小随时间变化的大致图像。

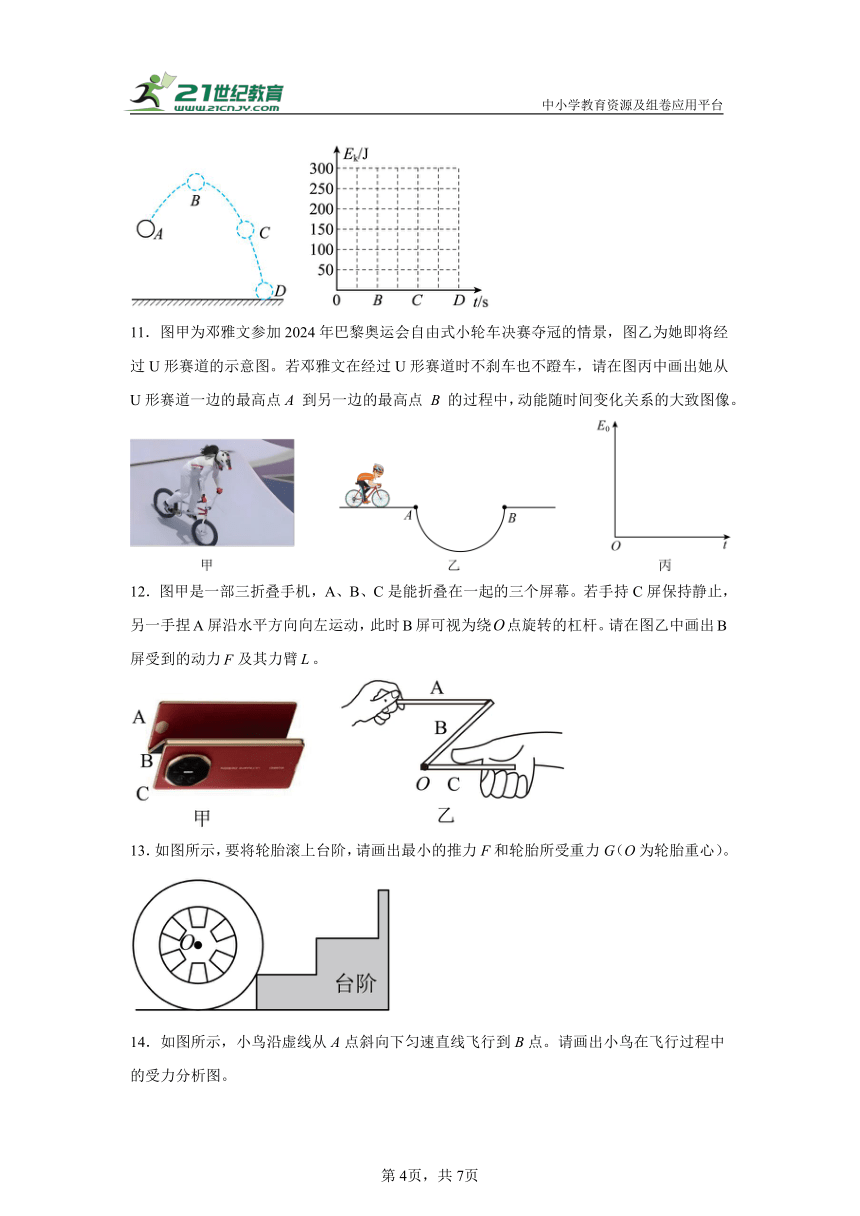

11．图甲为邓雅文参加2024年巴黎奥运会自由式小轮车决赛夺冠的情景，图乙为她即将经过U形赛道的示意图。若邓雅文在经过U形赛道时不刹车也不蹬车，请在图丙中画出她从U形赛道一边的最高点A 到另一边的最高点 B 的过程中，动能随时间变化关系的大致图像。
12．图甲是一部三折叠手机，A、B、C是能折叠在一起的三个屏幕。若手持C屏保持静止，另一手捏屏沿水平方向向左运动，此时屏可视为绕点旋转的杠杆。请在图乙中画出屏受到的动力及其力臂。
13．如图所示，要将轮胎滚上台阶，请画出最小的推力F和轮胎所受重力G（O为轮胎重心）。
14．如图所示，小鸟沿虚线从A点斜向下匀速直线飞行到B点。请画出小鸟在飞行过程中的受力分析图。
15．在儿童乐园平衡车场地，海波用手机拍下这样一个瞬间，一个小朋友骑着平衡车正从斜坡滑下，请画出平衡车此时所受的力。
16．按要求完成作图
(1)图甲是皮带打孔器，其AOB部分可视为一个杠杆，图乙是其简化示意图，图中O为支点，F2是打孔时A点受到的阻力。请在图乙中画出作用在B点的最小动力F1及其力臂L1；
(2)如图所示，图甲是《天工开物》记载的踏碓，图乙是其结构示意图。O点为转轴所在处，B点为碓身和碓头整体的重心位置。请在图中画出G的力臂L2、施加在A点的最小动力F的示意图；
(3)通过如图所示的滑轮组，用向下的300N的拉力将重为900N的物体匀速提升到高处（绳重及摩擦不计），请画出滑轮组上绳子的绕法。
17．共享单车为低碳出行提供了新的方案，自行车的脚踏可以看作支点在转轴A点的杠杆，踩踏作用点可认为在B点，请在图2中画出自行车沿如图方向前进时最省力的示意图，并画出此时的力臂；
18．
(1)如图甲所示，用瓶起子打开瓶盖，在图乙中，支点O、阻力F2已画出，请画出作用在A点的能打开瓶盖的最小力F1的示意图，并画出其力臂l1。
(2)人民海军阔步星辰大海，航空母舰逐梦万里海天。如图所示是我国第一艘航空母舰“辽宁舰”在海洋上静止时的场景，忽略空气阻力，请画出该航母所受力的示意图。（O点为航空母舰的重心）
19．如图，杠杆可绕点自由转动，端悬挂一物体，。不计杠杆自重，请画出物体受到的重力和使杠杆在如图所示位置平衡的最小动力的示意图。
20．如图所示，一个质量为100g的小球悬浮于水中，请在图中作出此时小球的受力示意图。
