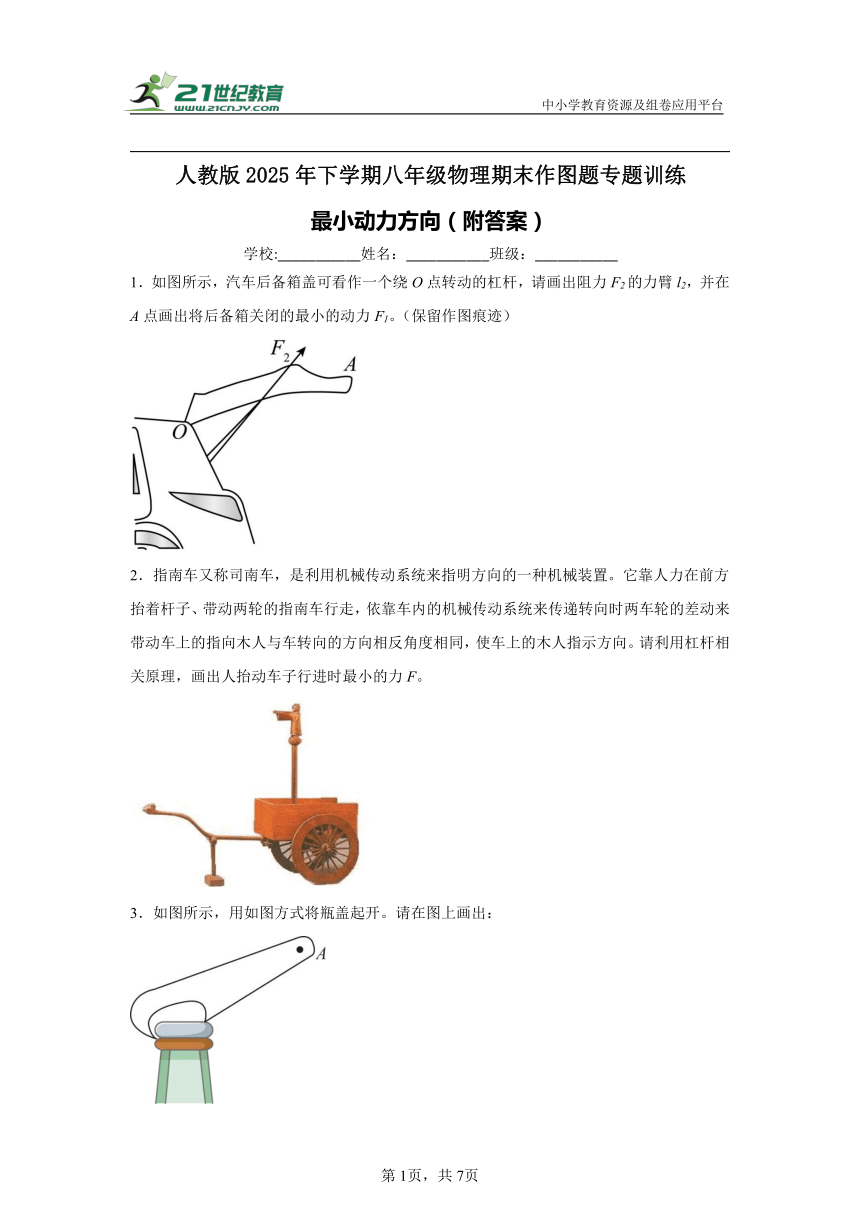

人教版2025年下学期八年级物理期末作图题专题训练
最小动力方向（附答案）
学校:___________姓名：___________班级：___________
1．如图所示，汽车后备箱盖可看作一个绕O点转动的杠杆，请画出阻力F2的力臂l2，并在A点画出将后备箱关闭的最小的动力F1。（保留作图痕迹）
2．指南车又称司南车，是利用机械传动系统来指明方向的一种机械装置。它靠人力在前方抬着杆子、带动两轮的指南车行走，依靠车内的机械传动系统来传递转向时两车轮的差动来带动车上的指向木人与车转向的方向相反角度相同，使车上的木人指示方向。请利用杠杆相关原理，画出人抬动车子行进时最小的力F。
3．如图所示，用如图方式将瓶盖起开。请在图上画出：
（1）支点O；
（2）作用在A点的最小动力。

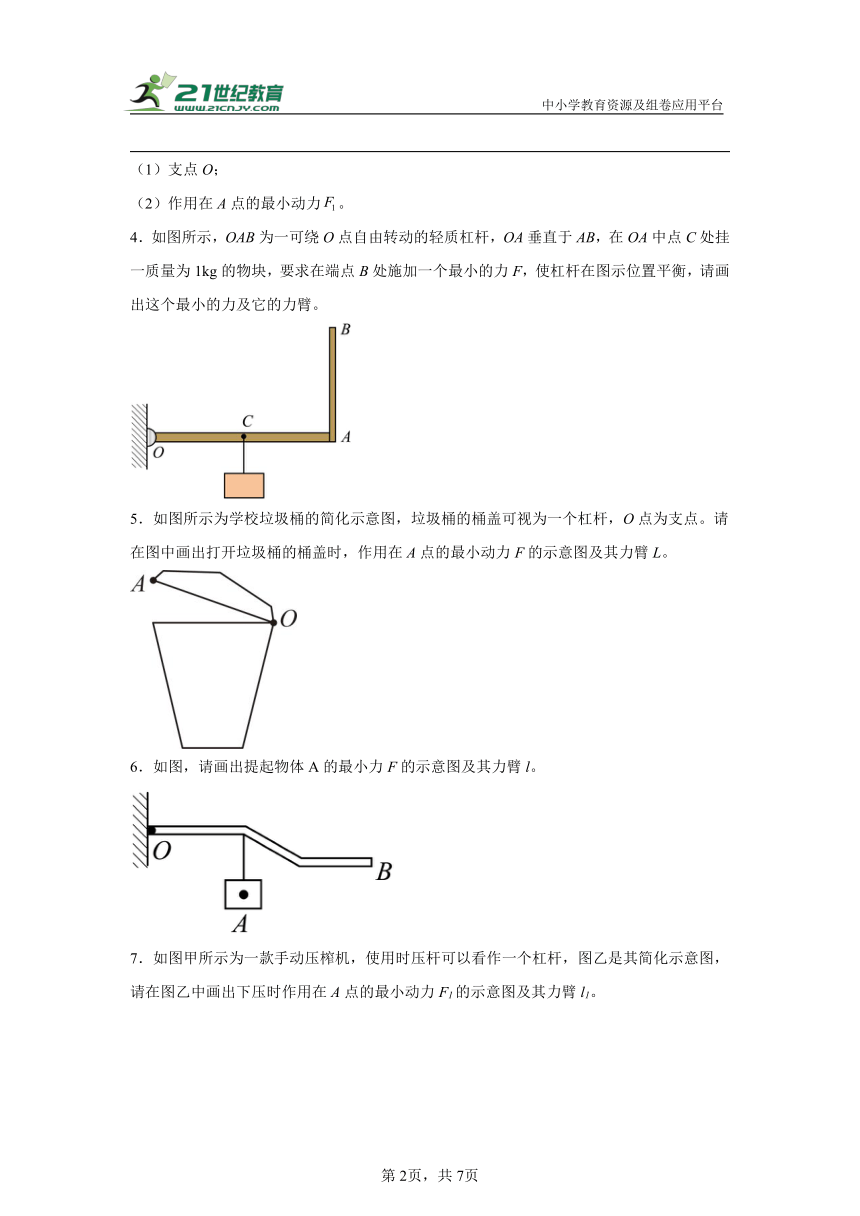

4．如图所示，OAB为一可绕O点自由转动的轻质杠杆，OA垂直于AB，在OA中点C处挂一质量为1kg的物块，要求在端点B处施加一个最小的力F，使杠杆在图示位置平衡，请画出这个最小的力及它的力臂。
5．如图所示为学校垃圾桶的简化示意图，垃圾桶的桶盖可视为一个杠杆，O点为支点。请在图中画出打开垃圾桶的桶盖时，作用在A点的最小动力F的示意图及其力臂L。
6．如图，请画出提起物体A的最小力F的示意图及其力臂l。
7．如图甲所示为一款手动压榨机，使用时压杆可以看作一个杠杆，图乙是其简化示意图，请在图乙中画出下压时作用在A点的最小动力F1的示意图及其力臂l1。

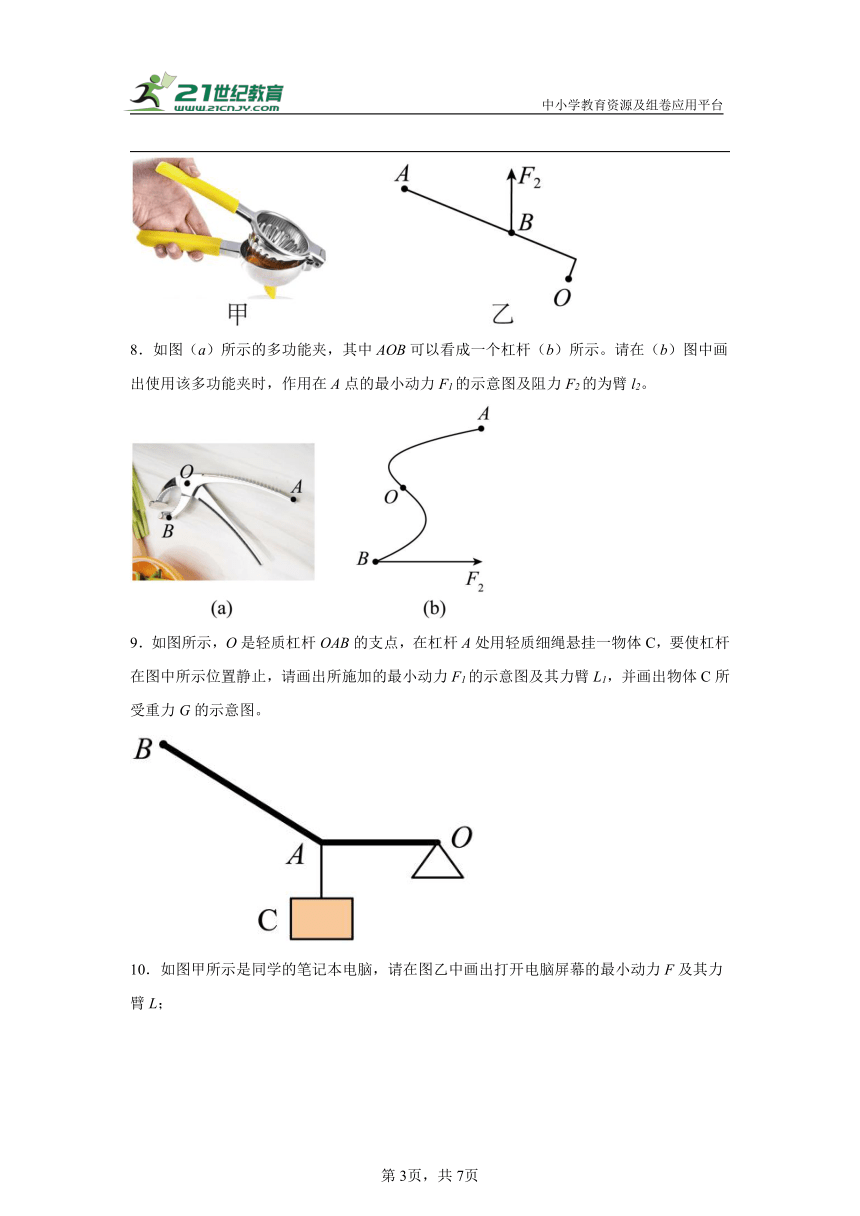

8．如图（a）所示的多功能夹，其中AOB可以看成一个杠杆（b）所示。请在（b）图中画出使用该多功能夹时，作用在A点的最小动力F1的示意图及阻力F2的为臂l2。
9．如图所示，O是轻质杠杆OAB的支点，在杠杆A处用轻质细绳悬挂一物体C，要使杠杆在图中所示位置静止，请画出所施加的最小动力F1的示意图及其力臂L1，并画出物体C所受重力G的示意图。

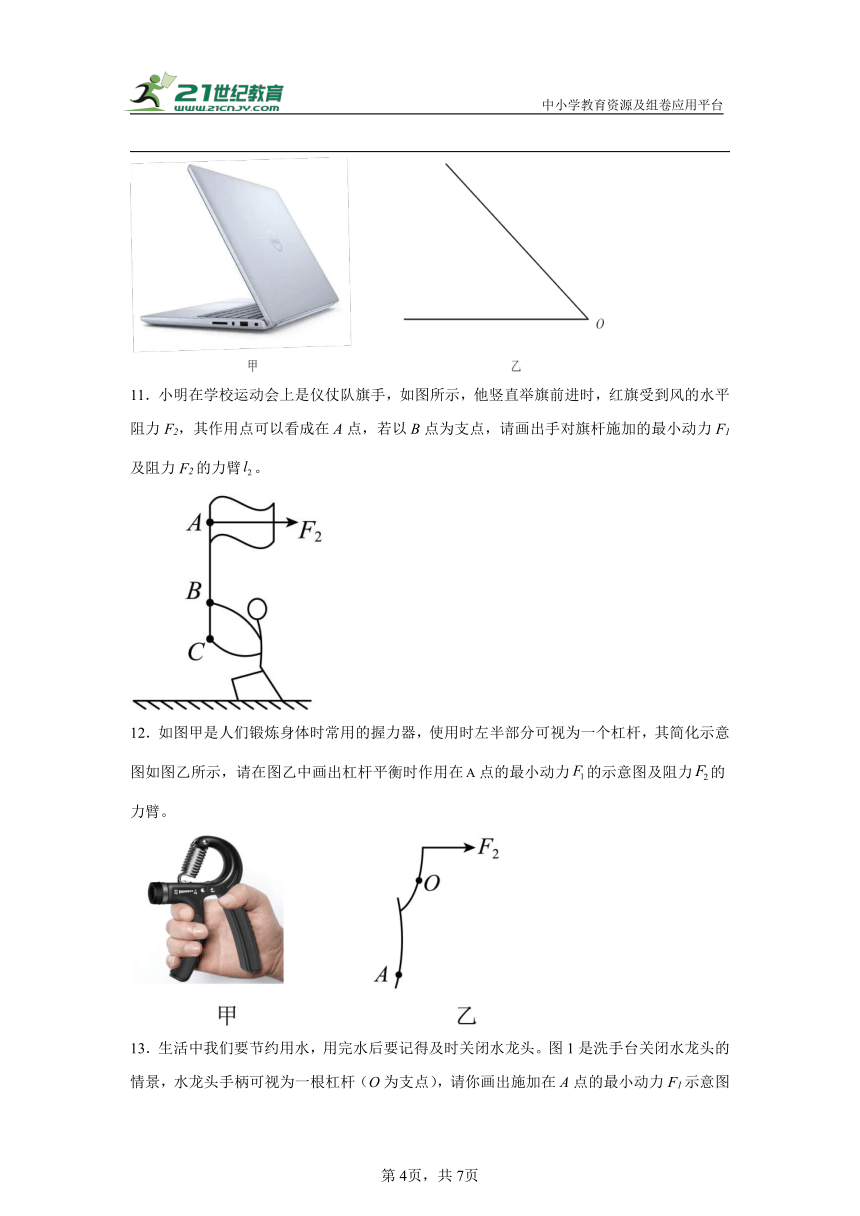

10．如图甲所示是同学的笔记本电脑，请在图乙中画出打开电脑屏幕的最小动力F及其力臂L；
11．小明在学校运动会上是仪仗队旗手，如图所示，他竖直举旗前进时，红旗受到风的水平阻力F2，其作用点可以看成在A点，若以B点为支点，请画出手对旗杆施加的最小动力F1及阻力F2的力臂。
12．如图甲是人们锻炼身体时常用的握力器，使用时左半部分可视为一个杠杆，其简化示意图如图乙所示，请在图乙中画出杠杆平衡时作用在点的最小动力的示意图及阻力的力臂。
13．生活中我们要节约用水，用完水后要记得及时关闭水龙头。图1是洗手台关闭水龙头的情景，水龙头手柄可视为一根杠杆（O为支点），请你画出施加在A点的最小动力F1示意图及其动力力臂l1。
14．图甲是皮带打孔器，其AOB部分可视为一个杠杆，图乙是其简化示意图，图中O为支点，是打孔时A点受到的阻力。请在图乙中画出作用在B点的最小动力及其力臂。
15．如图所示，图甲是《天工开物》记载的踏碓（duì），图乙是其结构示意图。O点为转轴所在处，B点为碓身和碓头整体的重心位置。请在图中画出G的力臂l2、施加在A点的最小动力F的示意图。
16．图甲是压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是简化示意图，图中为支点，为压饺子皮时作用在点的阻力。请在图乙中画出压饺子皮时作用在A点的最小动力及阻力的力臂。
17．如图，为了更轻松地用螺丝刀撬图钉，画出在A点所加最小力F1的示意图和阻力F2及阻力臂l2。
18．如图所示的轻质杠杆OAB下悬挂一重物G，O为支点，现对轻质杠杆施加一拉力F使杠杆处于静止状态。请画出最小的拉力F以及阻力臂。
19．如图，建筑工地上工人师傅正在用撬棒撬石头，其中右图是简化图。请你利用学过的杠杆知识，在右图中，以O为支点，画出阻力的力臂，并在图中A点画出撬起石头的最小力。
20．如图所示，要将轮胎滚上台阶，请画出最小的推力F和轮胎所受重力G（O为轮胎重心）。
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
第1页，共3页
第1页，共3页
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
19．
20．
