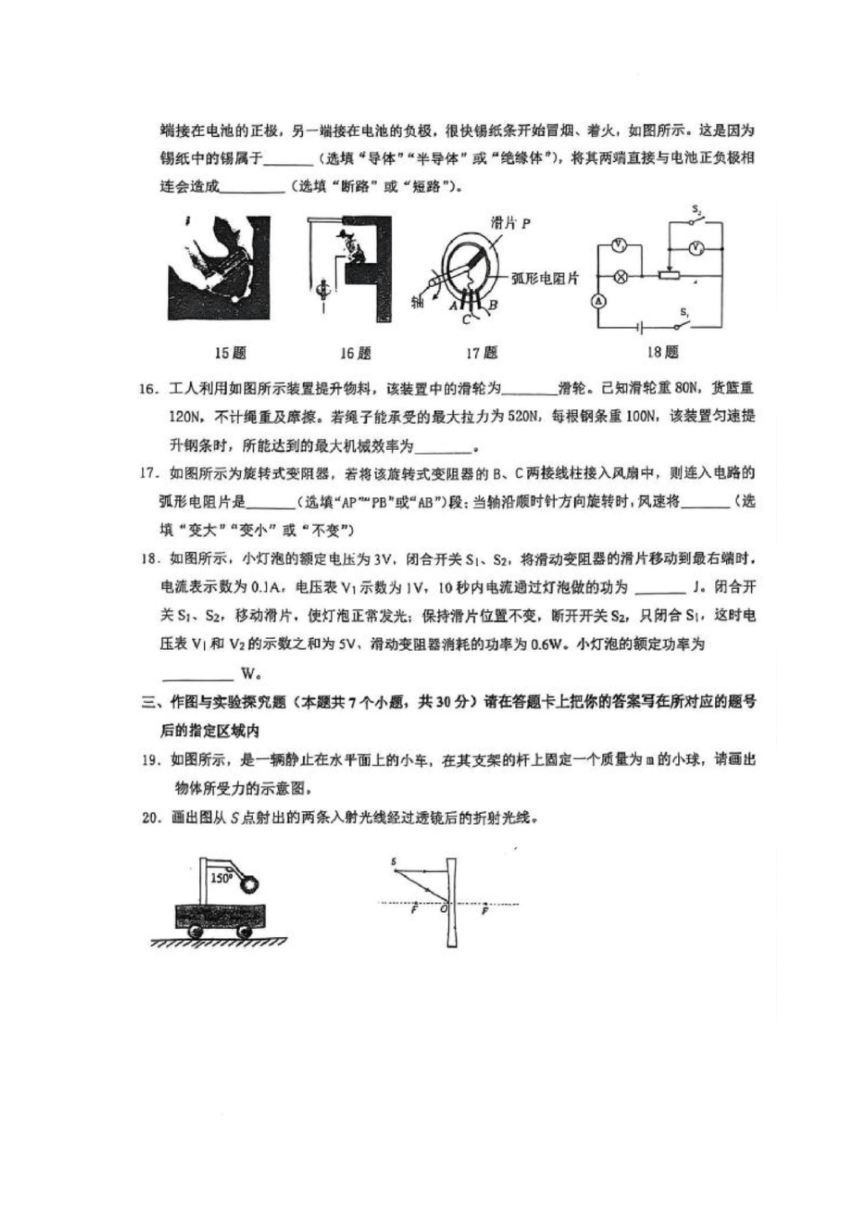

端接在电池的正极，另一端接在电池的负极，很快锡纸条开始冒烟、着火，如图所示。这是因为
锡纸中的锡属于
(选填“导体”“半导体”或“绝缘体)，将其两端直接与电池正负极相
连会造成
(选填“断路”或“短路”).
滑片P
弧形电阻片
15题
16题
17题
18题
16。工人利用如图所示装置提升物料，该装置中的滑轮为
滑轮。已知滑轮重80N,货篮重
120N,不计绳重及靡擦。若绳子能承受的最大拉力为520N,每根钢条重100，该装置匀速提
升钢条时，所能达到的最大机械效率为
17.如图所示为旋转式变阴器，若将该旋转式变阻器的B、C两接线柱接入风扇中，则连入电路的
弧形电阻片是
(选填“AP PB"或“AB”)段：当轴沿顺时针方向旋转时，风速将
〈选
填“变大”“变小”或不变")
18.如图所示，小灯泡的额定电压为3V,闭合开关S、S2,将滑动变阻器的滑片移动到最右端时
电流表示数为0」A。电压表V1示数为1V,10秒内电流通过灯泡做的功为
J。闭合开
关S1、S2,移动滑片，使灯泡正带发光：保持滑片位置不变，断开开关S2,只闭合S,这时电
压表V1和V2的示数之和为5V、滑动变阻器消耗的功率为0.6W。小灯泡的额定功率为
W。
三、作图与实验探究题（本题共7个小题，共30分）请在答题卡上把你的答案写在所对应的题号
后的指定区城内
19.如图所示，是一辆静止在水平面上的小车，在其支架的杆上固定一个质量为四的小球，请画出
物体所受力的示意图。
20.画出图从S点射出的两条入射光线经过透镜后的折射光线，
21.如图在“探究光的反射规律”时，小李进行了如图甲所示的实验。
平面镜
平面锁
平面损
甲
乙
丙
(1)他将平面镜平放在水平桌面上，再把白色硬纸板放在平面镜上且与镜面
(2)他让一束光E0贴若纸板射到平面镜上，在纸板上会看到反射光线OF,然后将纸板绕ON向
后折，如图乙所示，此时在NOF面上
(选填“能”或“不能)看到反射光线，此时
反射光线
(选填“仍存在”或“不存在”)。
(3)为了进一步确定此时反射光线的位置，小李将纸板沿PQ剪开，将纸板的上半部分向后折，
如图丙所示，发现在纸板右侧的
一（选填“上部”或“下部”）会看到反射光线。说
明
22。小明和小丽测量鸦卵石的密度：
50
40
30
20g
20
8
mmosmo
10
012.345g
甲
图A
图B
(1)小明的测量方法如图A所示，其步骤：
①在测鹅卵石的质量时，将天平放在水平台面上，发现指针停在如图甲所示的位置。要使天平
平衡，应将平衡螺母向
(选填“左”或“右"”)调。调好天平后，进行正确的操作，鹅
卵石的质量如图乙所示，质量为
g.
②在量筒内注入30L的水，将系上细线的鹅卵石没入水中，水面位置如图丙所示
cm:
③则鹅卵石的密度为
kg/m.
(2)小丽的测量方法如图B所示，其步骤：a,在圆柱形玻璃简内加入适量的水，正方体塑料块漂
