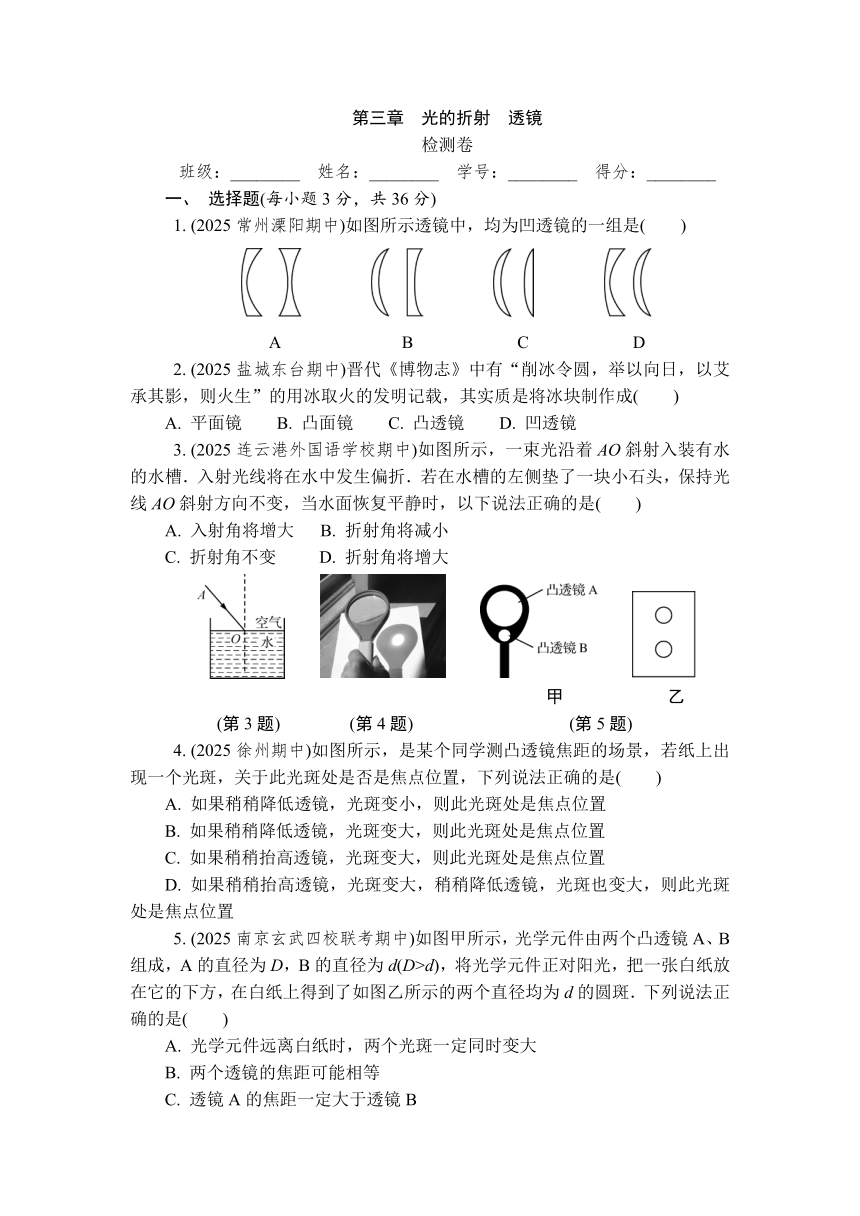

第三章　光的折射　透镜
检测卷
班级：________　姓名：________　学号：________　得分：________
一、 选择题(每小题3分，共36分)
1. (2025常州溧阳期中)如图所示透镜中，均为凹透镜的一组是(　　)
A B C D
2. (2025盐城东台期中)晋代《博物志》中有“削冰令圆，举以向日，以艾承其影，则火生”的用冰取火的发明记载，其实质是将冰块制作成(　　)
A. 平面镜 B. 凸面镜 C. 凸透镜 D. 凹透镜
3. (2025连云港外国语学校期中)如图所示，一束光沿着AO斜射入装有水的水槽．入射光线将在水中发生偏折．若在水槽的左侧垫了一块小石头，保持光线AO斜射方向不变，当水面恢复平静时，以下说法正确的是(　　)
A. 入射角将增大 B. 折射角将减小
C. 折射角不变 D. 折射角将增大
甲 乙
(第3题) (第4题) (第5题)
4. (2025徐州期中)如图所示，是某个同学测凸透镜焦距的场景，若纸上出现一个光斑，关于此光斑处是否是焦点位置，下列说法正确的是(　　)
A. 如果稍稍降低透镜，光斑变小，则此光斑处是焦点位置
B. 如果稍稍降低透镜，光斑变大，则此光斑处是焦点位置
C. 如果稍稍抬高透镜，光斑变大，则此光斑处是焦点位置
D. 如果稍稍抬高透镜，光斑变大，稍稍降低透镜，光斑也变大，则此光斑处是焦点位置
5. (2025南京玄武四校联考期中)如图甲所示，光学元件由两个凸透镜A、B组成，A的直径为D，B的直径为d(D>d)，将光学元件正对阳光，把一张白纸放在它的下方，在白纸上得到了如图乙所示的两个直径均为d的圆斑．下列说法正确的是(　　)
A. 光学元件远离白纸时，两个光斑一定同时变大
B. 两个透镜的焦距可能相等
C. 透镜A的焦距一定大于透镜B
D. 用光学元件观察同一物体，透镜B所成的像一定比A小

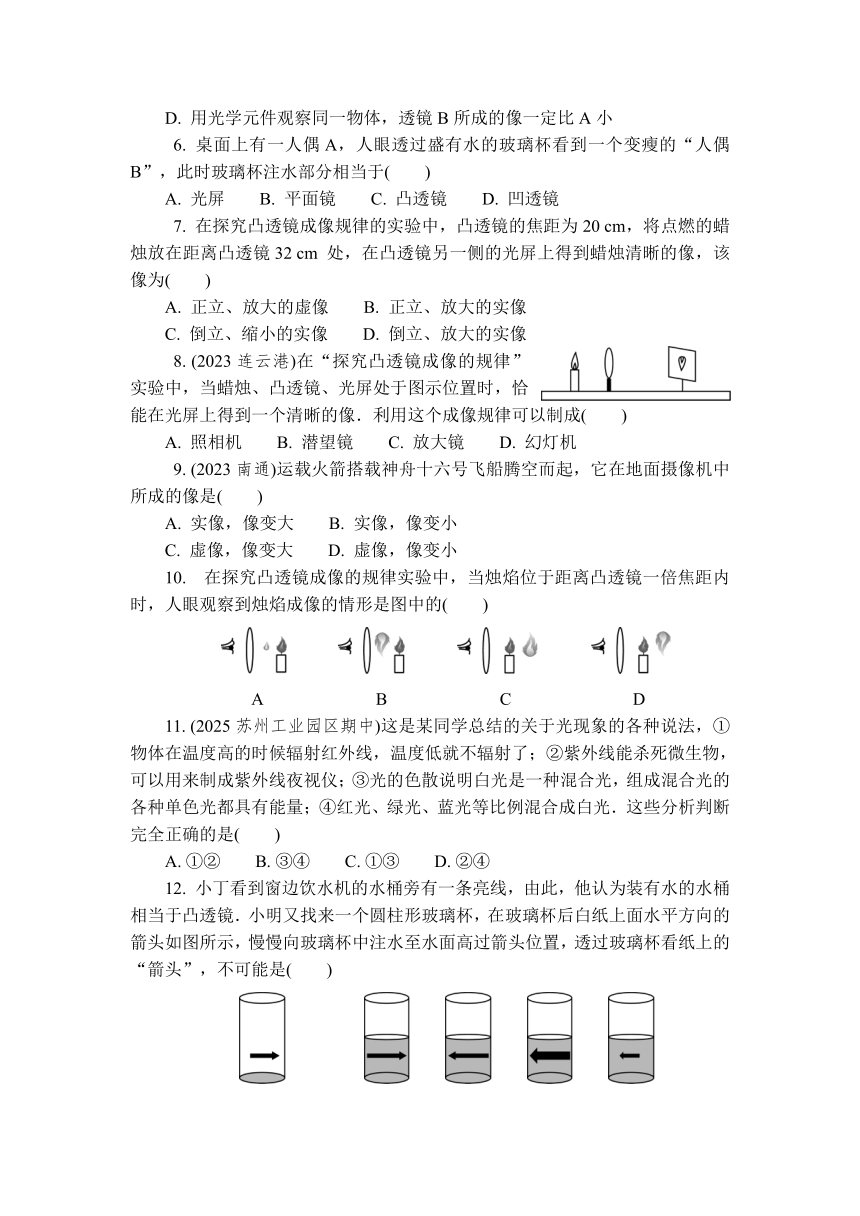

6. 桌面上有一人偶A，人眼透过盛有水的玻璃杯看到一个变瘦的“人偶B”，此时玻璃杯注水部分相当于(　　)
A. 光屏 B. 平面镜 C. 凸透镜 D. 凹透镜
7. 在探究凸透镜成像规律的实验中，凸透镜的焦距为20 cm，将点燃的蜡烛放在距离凸透镜32 cm 处，在凸透镜另一侧的光屏上得到蜡烛清晰的像，该像为(　　)
A. 正立、放大的虚像 B. 正立、放大的实像
C. 倒立、缩小的实像 D. 倒立、放大的实像
8. (2023连云港)在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏处于图示位置时，恰能在光屏上得到一个清晰的像．利用这个成像规律可以制成(　　)
A. 照相机 B. 潜望镜 C. 放大镜 D. 幻灯机
9. (2023南通)运载火箭搭载神舟十六号飞船腾空而起，它在地面摄像机中所成的像是(　　)
A. 实像，像变大 B. 实像，像变小
C. 虚像，像变大 D. 虚像，像变小
10. 在探究凸透镜成像的规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的(　　)
A B C D
11. (2025苏州工业园区期中)这是某同学总结的关于光现象的各种说法，①物体在温度高的时候辐射红外线，温度低就不辐射了；②紫外线能杀死微生物，可以用来制成紫外线夜视仪；③光的色散说明白光是一种混合光，组成混合光的各种单色光都具有能量；④红光、绿光、蓝光等比例混合成白光．这些分析判断完全正确的是(　　)
A. ①② B. ③④ C. ①③ D. ②④
12. 小丁看到窗边饮水机的水桶旁有一条亮线，由此，他认为装有水的水桶相当于凸透镜．小明又找来一个圆柱形玻璃杯，在玻璃杯后白纸上面水平方向的箭头如图所示，慢慢向玻璃杯中注水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，不可能是(　　)
　
A B C D

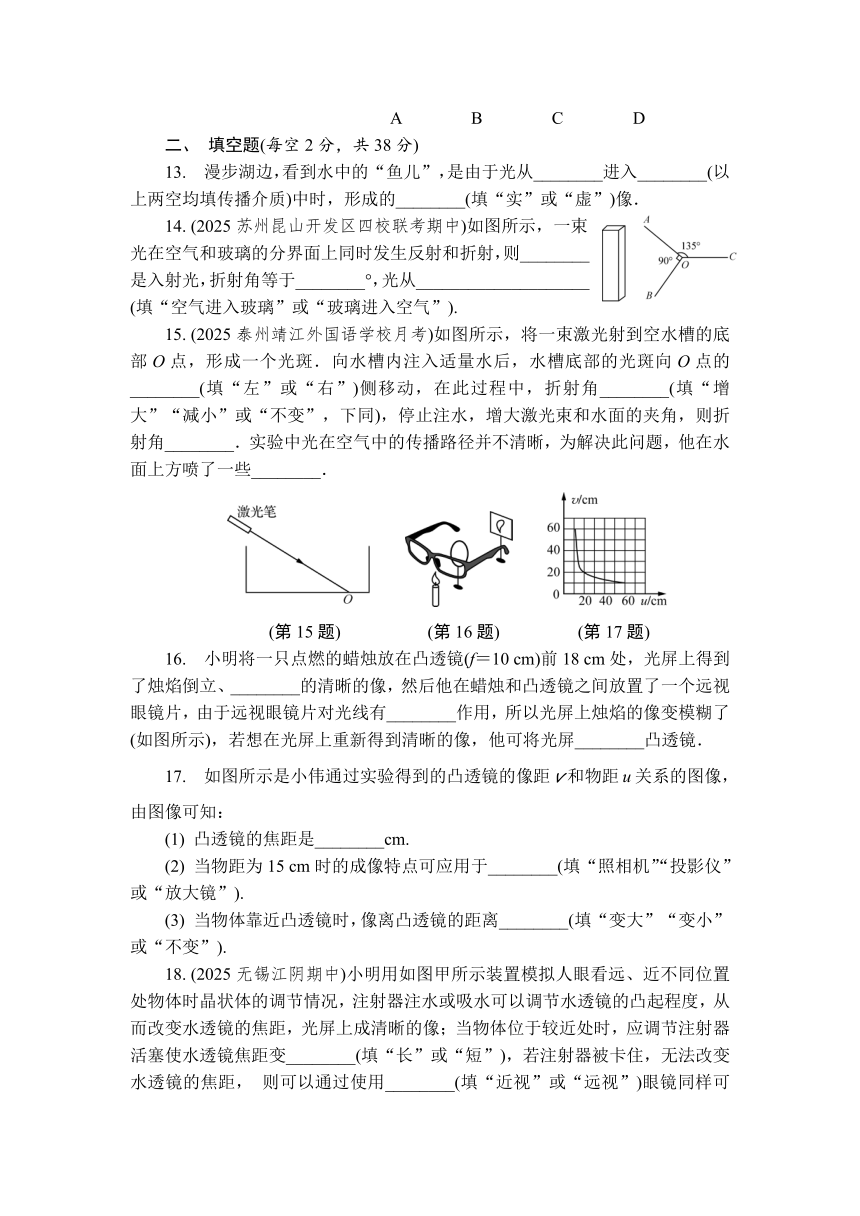

二、 填空题(每空2分，共38分)
13. 漫步湖边，看到水中的“鱼儿”，是由于光从________进入________(以上两空均填传播介质)中时，形成的________(填“实”或“虚”)像．
14. (2025苏州昆山开发区四校联考期中)如图所示，一束光在空气和玻璃的分界面上同时发生反射和折射，则________是入射光，折射角等于________°，光从____________________
(填“空气进入玻璃”或“玻璃进入空气”).
15. (2025泰州靖江外国语学校月考)如图所示，将一束激光射到空水槽的底部O点，形成一个光斑．向水槽内注入适量水后，水槽底部的光斑向O点的________(填“左”或“右”)侧移动，在此过程中，折射角________(填“增大”“减小”或“不变”，下同)，停止注水，增大激光束和水面的夹角，则折射角________．实验中光在空气中的传播路径并不清晰，为解决此问题，他在水面上方喷了一些________．
(第15题) (第16题) (第17题)
16. 小明将一只点燃的蜡烛放在凸透镜(f＝10 cm)前18 cm处，光屏上得到了烛焰倒立、________的清晰的像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有________作用，所以光屏上烛焰的像变模糊了(如图所示)，若想在光屏上重新得到清晰的像，他可将光屏________凸透镜．
17. 如图所示是小伟通过实验得到的凸透镜的像距v和物距u关系的图像，由图像可知：
(1) 凸透镜的焦距是________cm.
(2) 当物距为15 cm时的成像特点可应用于________(填“照相机”“投影仪”或“放大镜”).
(3) 当物体靠近凸透镜时，像离凸透镜的距离________(填“变大”“变小”或“不变”).
18. (2025无锡江阴期中)小明用如图甲所示装置模拟人眼看远、近不同位置处物体时晶状体的调节情况，注射器注水或吸水可以调节水透镜的凸起程度，从而改变水透镜的焦距，光屏上成清晰的像；当物体位于较近处时，应调节注射器活塞使水透镜焦距变________(填“长”或“短”)，若注射器被卡住，无法改变水透镜的焦距， 则可以通过使用________(填“近视”或“远视”)眼镜同样可以在光屏上得到清晰的像，该眼镜可以矫正图乙中图________(填“a”或“b”)所示的视力缺陷．
甲 乙
三、 解答题(26分)
19. (6分)按要求作图．
(1) (2025徐州邳州期中)如图甲所示，激光束AO由空气斜射向水面，请画出对应的反射光线和折射光线．
(2) (2024大庆)如图乙所示，光源S发出的两条光线射向凹透镜，其中光线①平行于主光轴，光线②经过光心，画出它们经过凹透镜的折射光线．(须保留必要的作图痕迹)
(3) (2025徐州邳州期中)根据图丙中的入射光线和折射光线，画出相应的折射光线和入射光线．
甲 乙　　　　　　　　　　丙
20. (12分)在“初识光的折射现象”和“探究光的折射特点”实验中：
(1) 如图甲所示，小明将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，水槽底部光斑的位置将________(填“向左移动”“向右移动”或“不动”)，这说明光从空气斜射入水中时，传播方向________(填“会”或“不会”)发生偏折．实验中光在空气中的传播路径并不清晰，为解决此问题，他在水面上方喷了一些________．
甲 乙 丙
(2) 如图乙所示，小明继续探究“光从空气射入水中时的折射特点”，他使用可折转的光屏，是为了研究折射光线、入射光线和法线是否____________．如图丙所示，他将光沿着AO方向射向水面上的O点，光在水中沿着OB方向射出，调整激光笔使入射光逐步偏向法线，折射光也逐步偏向法线，说明光从空气斜射入水中时，入射角减小，折射角随之________(填“增大”“减小”或“不变”).当光沿着NO方向射入时会沿ON′方向射出，此时折射角为________．
21. (8分)(2024徐州模拟)小华在“探究凸透镜的成像规律”实验活动中进行了以下的操作：
甲 乙 丙
(1) 课间，小华到室外利用太阳光来测量凸透镜的焦距，她将该凸透镜正对着太阳光(如图甲所示).此时纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L.此时再将这个凸透镜与纸之间距离稍微增大，发现光斑变大了，则凸透镜的焦距f______(填“>”“<”或“＝”)L；调整以后正确地测得该透镜的焦距为10 cm.
(2) 如图乙所示，小华将蜡烛远离凸透镜，发现光屏上的像变模糊．若要再次在光屏上得到清晰的像，可在蜡烛和凸透镜之间再放上一个焦距合适的________(填“近”或“远”)视眼镜．
(3) 小华记录了每次成实像时的物距u，像距v，物像之间的距离L(即u＋v)，绘出图线丙(以f为长度单位)，由图丙可知，要想成实像，蜡烛与光屏的间距应满足L≥________(用f表示).
(4) 同组的小明将点燃的蜡烛放在距离凸透镜6 cm的位置，在透镜另一侧的光屏上______(填“能”或“不能”)看到一个光斑．
第三章检测卷
1. A　2. C　3. C　4. D　5. C　6. C　7. D　8. D
9. B　10. C　11. B　12. C　13. 水　空气　虚
14. CO　22.5　空气进入玻璃　15. 左　不变　减小　烟雾　16. 放大　会聚　靠近　17. (1) 10　(2) 投影仪　(3) 变大　18. 短　远视　a
19. (1) 　(2) (3)
20. (1) 向左移动　会　烟雾　(2) 在同一平面内　减小　0°
21. (1) <　(2) 近　(3) 4f　(4) 能
