(共40张PPT)
细胞是生命活动的基本单位
第一章
是生物体结构和功能的基本单位
除病毒外，生物都是由 构成
细胞
细胞
资料分析
细胞的大小通常以微米来表示。
细菌细胞大约为1-2微米，动植物细胞大约为20-30微米。而人的肉眼分分辨率只有200微米。
由此可见，绝大多数细胞是非常 的，必须借助 进行观察。
1
2
显微镜
小

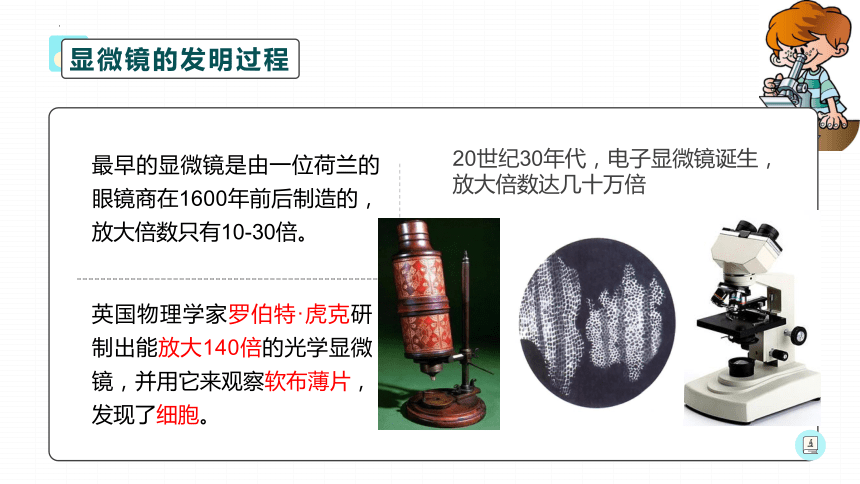

显微镜的发明过程
最早的显微镜是由一位荷兰的眼镜商在1600年前后制造的，放大倍数只有10-30倍。
英国物理学家罗伯特·虎克研制出能放大140倍的光学显微镜，并用它来观察软布薄片，发现了细胞。
20世纪30年代，电子显微镜诞生，放大倍数达几十万倍

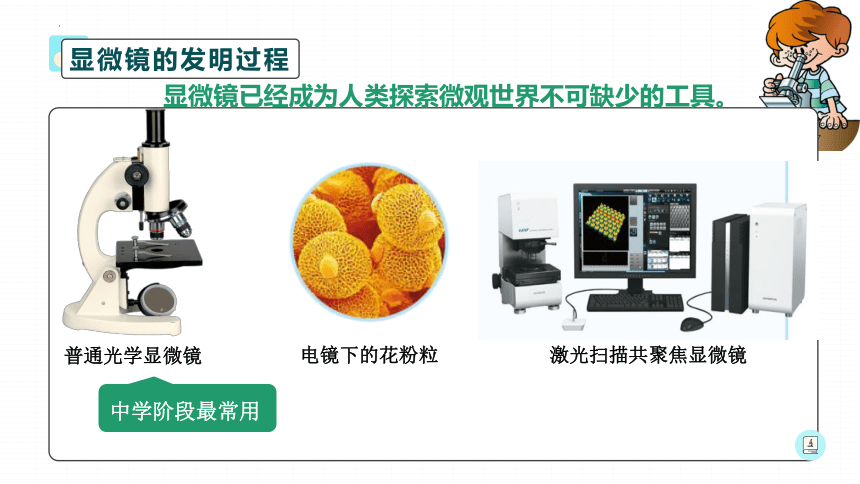

显微镜的发明过程
显微镜已经成为人类探索微观世界不可缺少的工具。
普通光学显微镜
电镜下的花粉粒
激光扫描共聚焦显微镜
中学阶段最常用
《练习使用显微镜》

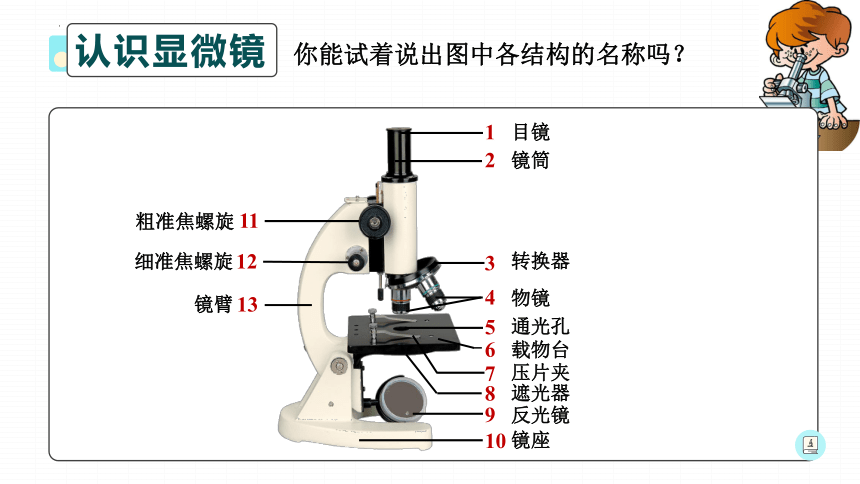

认识显微镜
目镜
镜筒
转换器
物镜
通光孔
遮光器
压片夹
反光镜
镜座
粗准焦螺旋
细准焦螺旋
镜臂
载物台
你能试着说出图中各结构的名称吗？
13
12
11
1
10
9
8
7
6
2
5
4
3

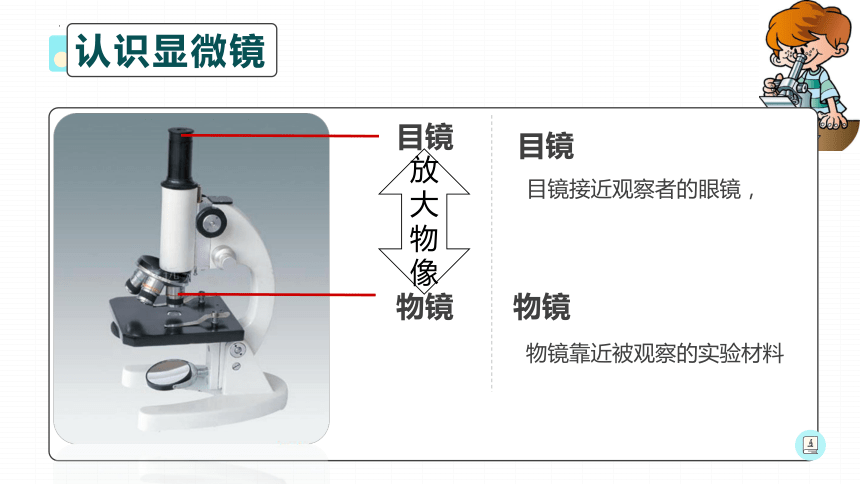

认识显微镜
目镜
物镜
目镜
目镜接近观察者的眼镜，
物镜
物镜靠近被观察的实验材料
放大物像

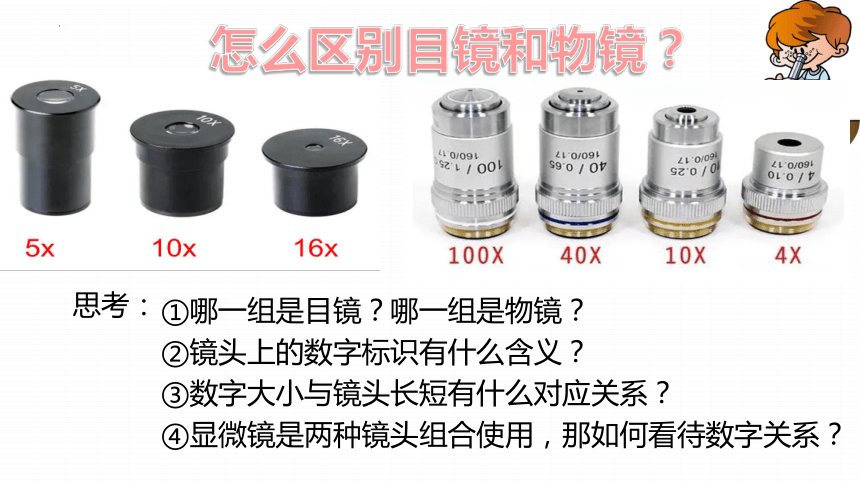

怎么区别目镜和物镜？
思考：
哪一组是目镜？哪一组是物镜？
镜头上的数字标识有什么含义？
数字大小与镜头长短有什么对应关系？
显微镜是两种镜头组合使用，那如何看待数字关系？
怎么区别目镜和物镜？
螺纹的有无 长度与放大倍数的关系
目镜
物镜
无
有
目镜越长，放大倍数越小
物镜越长，放大倍数越大
显微镜的放大倍数=目镜的倍数 X物镜的倍数

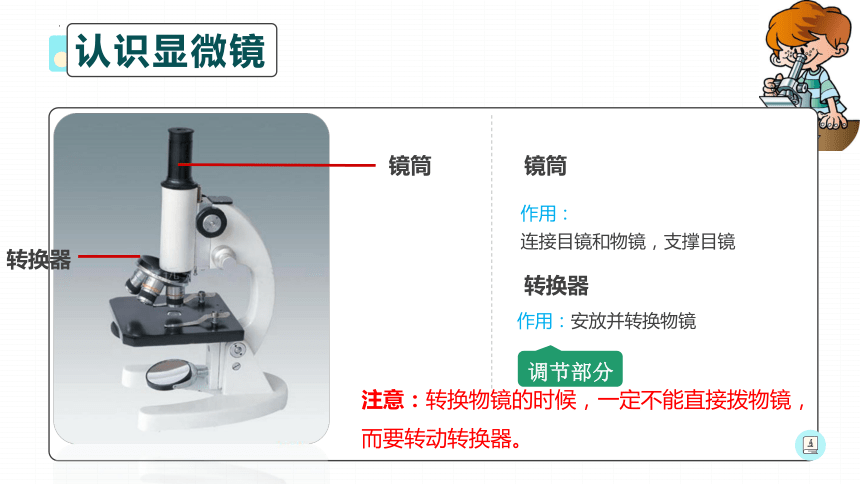

认识显微镜
作用：
连接目镜和物镜，支撑目镜
镜筒
镜筒
转换器
转换器
作用：安放并转换物镜
调节部分
注意：转换物镜的时候，一定不能直接拨物镜，而要转动转换器。

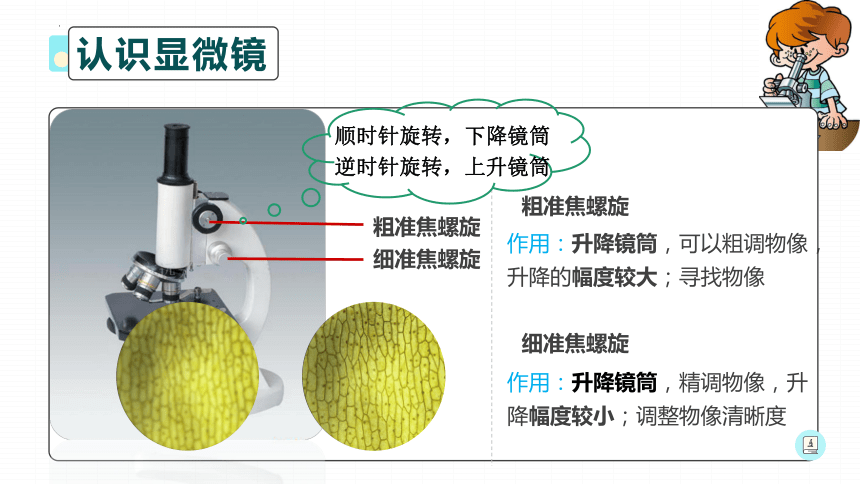

认识显微镜
作用：升降镜筒，可以粗调物像，升降的幅度较大；寻找物像
粗准焦螺旋
作用：升降镜筒，精调物像，升降幅度较小；调整物像清晰度
细准焦螺旋
粗准焦螺旋
细准焦螺旋
顺时针旋转，下降镜筒
逆时针旋转，上升镜筒

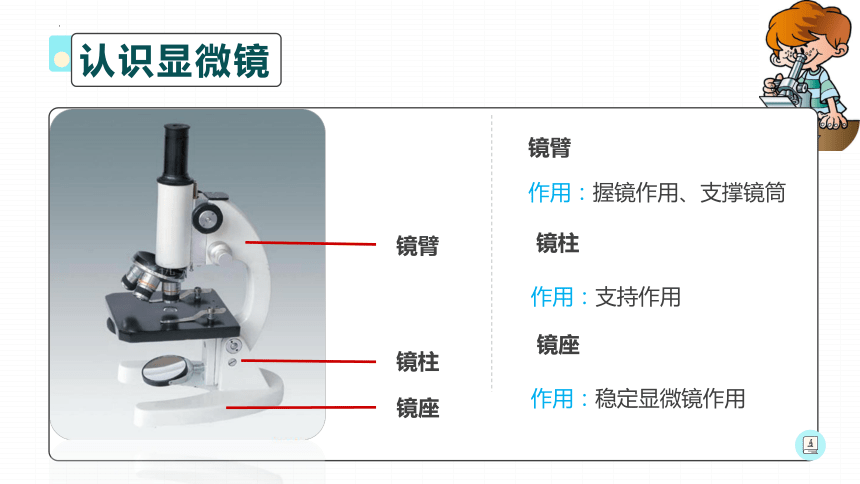

认识显微镜
作用：握镜作用、支撑镜筒
镜臂
镜柱
镜臂
镜座
镜柱
作用：支持作用
镜座
作用：稳定显微镜作用
认识显微镜
压片夹
压片夹
作用：固定玻片标本
载物台
载物台
作用：安放玻片标本
作用：使光线通过，进入物镜和镜筒
通光孔
通光孔
作用：调节光线强弱
特点：圆板上的孔称为光圈，光圈有大有小，可调节进光量。
遮光器
大光圈（光线较弱时使用）小光圈（光线较强时使用）
调节部分
认识显微镜
通光孔
反光镜
反光镜
作用：反射光线
凹面镜反光镜特点:反光和聚光,
平面镜反光镜特点:只反光
物镜
镜筒
目镜
（光圈）遮光器
玻片标本
视野过亮
视野过暗
大光圈
凹面镜
小光圈
平面镜
支持部分
放大物像
连接目镜和物镜
调换物镜
放大物像
光线通过
放置玻片
固定玻片
调节光线强弱
反射光线
稳定镜身
提握镜身
调焦距
转换器
目镜
镜筒
物镜
通光孔
遮光器
压片夹
反光镜
镜座
粗准焦螺旋
细准焦螺旋
镜臂
载物台
13
12
11
1
10
9
8
7
6
2
5
4
3
方法步骤
将显微镜从镜箱中取出时， 一手握住 ,一手托住 。
将显微镜放在实验台距 处，略偏左。安装好 。
镜臂
镜座
边缘大约7厘米
物镜和目镜
1、转动 ，使 物镜对准 。
2、转动 ，使大光圈对准 。在观察时应左眼注视目镜内，右眼睁开。
3、转动 ，使光线到达 。
4、目镜中看到明亮的圆形视野。
低倍
转换器
遮光器
通光孔
反光镜
光线暗，凹面镜向上；光线强，平面镜向上。
目镜
通光孔
1、放置标本——把所要观察的玻片标本正面朝上放在载物台上，用 压住。玻片标本要正对 的中心。
2、下降镜筒——转动 ，使镜筒缓缓下降，直到 接近玻片标本为止（此时，眼睛一定要看从侧面看着物镜，防止压坏玻片标本，损伤镜头）。
压片夹
粗准焦螺旋
物镜
通光孔
（一放二降三升四调）
3、调准焦距—— 一只眼向目镜内看，同时 逆时针方向转动 ，使镜筒上升直到看清楚物像为止。
4、再略微转动 ，使看到的物象更加清晰。
5、观察和绘画：左看右画
细准焦螺旋
粗准焦螺旋
先低倍后高倍、先粗准焦后细准焦、镜筒先下后上
1、实验结束，先提升镜筒，取下玻片标本；
2、用 把显微镜擦干净,用 将镜头擦拭干净；
3、转动 ，把两个物镜偏到两旁，把镜筒下降到最低处，将显微镜放入镜箱中。
4、将显微镜放回原处。
擦镜纸
转换器
纱布
一取二放三安装，四转低倍五对光。
六上玻片七下降，八升镜筒细观赏。
看完低倍转高倍，九退整理后归箱。
写有“上”字的玻片标本
从目镜内看到的物像是倒像，是上下左右都相反的
在显微镜视野中的物像
确定方法：平面内旋转180度
上
显微镜下的物与像的关系：互为倒像
思考：显微镜是怎样成像的？
学以致用
2、透明胶片上有一个字母“F”，在显微镜下看到的应是（ ）
A、 B、 C、 D、
物像
实际
由于所见物象是倒像
所以物象移动的方向和玻片标本
的方向正好相反。
物像偏哪边就往哪边移动装片。
学以致用
3. 观察临时装片时，要将图中的细胞移到视野正中央，请问应将玻片标本向哪个方向移动。（ ）
C
50倍下显微镜细胞图
400倍下显微镜细胞图
细胞数目 细胞大小 视野亮度 视野范围
放大倍数越小
放大倍数越大
多
少
小
大
亮
暗
大
小
当显微镜的目镜为10×，物镜为10×时，在视野直径范围内看到一行相连的8个细胞。若目镜不变，物镜换成40×时，则在视野中可以看到这行细胞中的（ ）
A．2个 B．4个
C．16个 D．32个
解析 放大倍数越大,视野中所观查的细胞数越少之前放大100倍看到细胞数有8个,那么放大400倍所看到细胞数就只有原来的1/4,也就是只有8×1/4=2个
A
当显微镜的目镜为10×，物镜为10×时，在整个视野范围内看到32个细胞。若目镜不变，物镜换成40×时，则在视野中可看到的细胞数为（ ）
A．2个 B．8个
C．32个 D．64个
解析 显微镜的放大倍数的计算是目镜的放大倍数乘以物镜的放大倍数。当显微镜的目镜为10×、物镜为10×时，显微镜的放大倍数是100×，在视野直径范围内看到32个细胞。若目镜不变，物镜换成40×时，显微镜的放大倍数是400×，是长和宽都是原来的4倍，则面积放大是原来的16倍，看到的细胞数量为32×1/16＝2。
A
用显微镜进行观察时，视野中出现了的污点，污点的位置只有三种可能∶目镜、物镜、玻片标本
判断的方法是 移动法
转动目镜。若污点动就在目镜，不动就不在目镜。
移动载玻片。污点移动就在载玻片 ，不动就不在载玻片。
如果不在目镜和载坡片，那就一定在物镜上。
显微镜的成像
取镜和安放
对光
观察
收镜和整理
显微镜的放大倍数＝目镜的放大倍数×物镜的放大倍数
目镜内看到的物像是倒像
物像移动的方向与移动玻片标本的方向相反
显微镜的使用
显微镜的构造和功能
1. 如图为光学显微镜的相关结构示意图，下列组合中，观察到的细胞数目最多的是（ ）
甲
乙
利用显微镜观察细胞得到甲、乙两个视野，如何把视野中的物像从图甲转为图乙？
向左上方移动玻片
转动转换器
（由低倍物镜换为高倍物镜）
　　调节光圈
　　　　（或转换反光镜）
转动细准焦螺旋
1、在视野中，标本物像偏向视野左上方，欲将其移到视野中央，应将装片移动的方向是（ ）A、左上方 B、左下方 C、右上方 D、右下方
A
2、几个同学看一台显微镜时，视野有时会变暗，这是为什么？
周围同学遮挡了进入反光镜的光线
3.当显微镜视野很暗，影响观察时，应调节光亮程度，此时应采取的措施是( )
A.缩小光圈 B.换高倍物镜
C.选用凹面镜反光 D.调节准焦螺旋
4.在载玻片上写下一个小小的字母“d”，用显微镜观察时，会看到放大的图像形状是( )
A.b B. d C. q D. p
C
D
5.显微镜放大倍数的计算方法是( )
A.以目镜倍数为准 B.以物镜倍数为准
C.目镜与物镜倍数的乘积 D.目镜与物镜倍数之和
C
6.用同一台显微镜观察同一标本，通过更换目镜、物镜和调节细准焦螺旋后，在视野中分别看到了下列图像，其中视野最暗的是 （ ）
A B C D
C
OfficePLUS
下课
