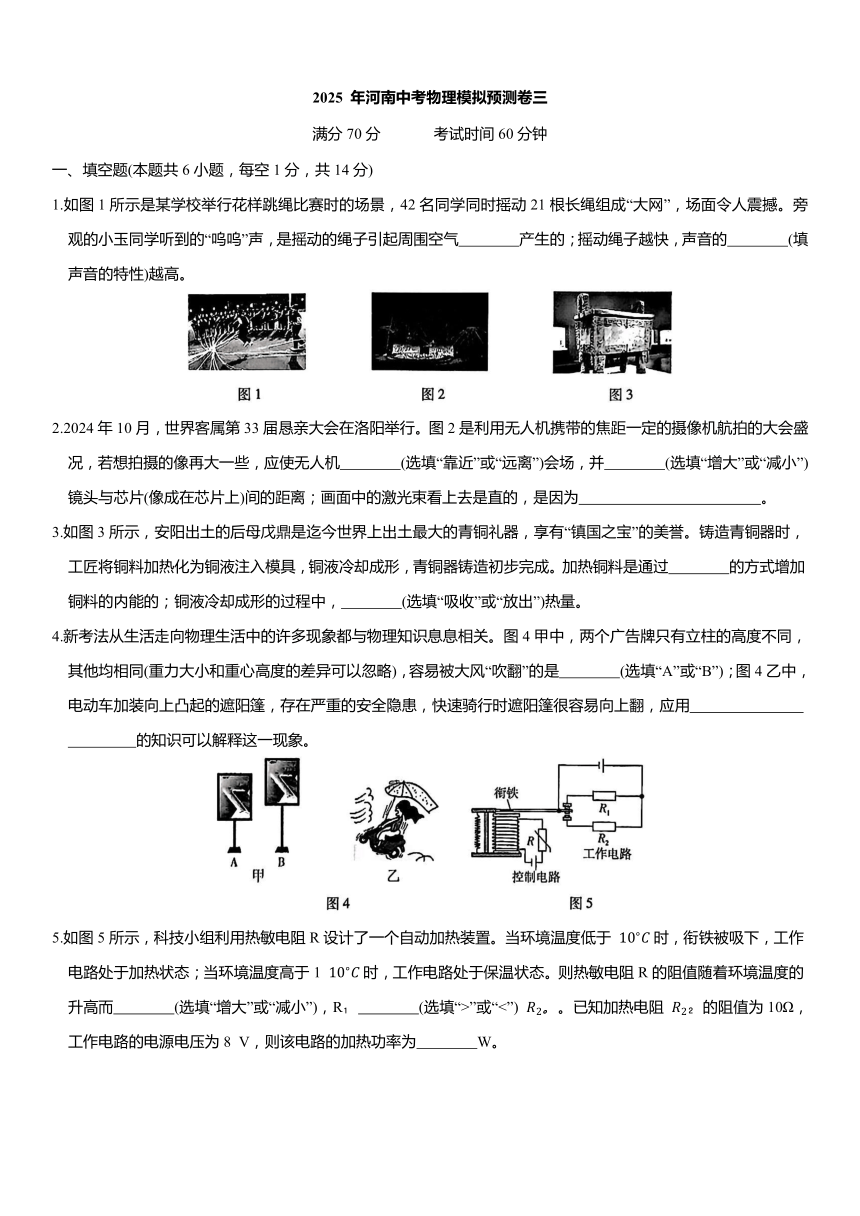

2025 年河南中考物理模拟预测卷三
满分70分 考试时间60分钟
一、填空题(本题共6小题，每空1分，共14分)
1.如图1所示是某学校举行花样跳绳比赛时的场景，42名同学同时摇动21根长绳组成“大网”，场面令人震撼。旁观的小玉同学听到的“呜呜”声，是摇动的绳子引起周围空气 产生的；摇动绳子越快，声音的 (填声音的特性)越高。
2.2024年10月，世界客属第33届恳亲大会在洛阳举行。图2是利用无人机携带的焦距一定的摄像机航拍的大会盛况，若想拍摄的像再大一些，应使无人机 (选填“靠近”或“远离”)会场，并 (选填“增大”或“减小”)镜头与芯片(像成在芯片上)间的距离；画面中的激光束看上去是直的，是因为 。
3.如图3所示，安阳出土的后母戊鼎是迄今世界上出土最大的青铜礼器，享有“镇国之宝”的美誉。铸造青铜器时，工匠将铜料加热化为铜液注入模具，铜液冷却成形，青铜器铸造初步完成。加热铜料是通过 的方式增加铜料的内能的；铜液冷却成形的过程中， (选填“吸收”或“放出”)热量。
4.新考法从生活走向物理生活中的许多现象都与物理知识息息相关。图4甲中，两个广告牌只有立柱的高度不同，其他均相同(重力大小和重心高度的差异可以忽略)，容易被大风“吹翻”的是 (选填“A”或“B”)；图4乙中，电动车加装向上凸起的遮阳篷，存在严重的安全隐患，快速骑行时遮阳篷很容易向上翻，应用 的知识可以解释这一现象。
5.如图5所示，科技小组利用热敏电阻R设计了一个自动加热装置。当环境温度低于 时，衔铁被吸下，工作电路处于加热状态；当环境温度高于1 时，工作电路处于保温状态。则热敏电阻R的阻值随着环境温度的升高而 (选填“增大”或“减小”)，R (选填“>”或“<”) 。已知加热电阻 的阻值为10Ω，工作电路的电源电压为8 V，则该电路的加热功率为 W。
6.小红的妈妈从菜市场买回来一块质量分布均匀的方方正正的豆腐，小红想用家里的电子秤复称一下豆腐的质量。复称豆腐时，小红估测豆腐对水平秤盘的压强为p；小红的妈妈指出，若用刀切去一半豆腐后，剩余的半块豆腐对秤盘的压强为p'。关于p和p'的大小关系，小红和爸爸妈妈分别做了如下判断：小红认为 ；妈妈认为 爸爸则认为p'可能等于p，也可能等于 你认为 的判断是正确的，理由是： 。
二、选择题(本题共8小题，每小题2分，共16分。第7~12题每小题只有一个选项符合题目要求；第13~14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分)
7.下列说法不正确的是 ( )
A.鹊桥二号中继星是利用超声波进行地月信号传输的
B.微波炉是利用微波的能量特性来加热食物的
C.光纤通信是利用光的反射传输信息的
D.红外线测距仪是利用红外线的反射测量目标距离的
8.新素材 高压输电塔上的避雷线如图6，高压输电铁塔最上面的两条导线是避雷线。带正电的云层靠近铁塔时，会发生剧烈的放电现象从而形成雷电，雷电产生的电流经避雷线通过铁塔流入大地，可使高压输电线路免遭雷击。下列说法正确的是 ( )
A.云层带正电是由于摩擦创造了正电荷
B.云层带正电是由于摩擦使云层得到了正电荷
C.放电时电荷从云层向避雷线方向移动
D.雷电电流的方向是从云层流向避雷线
9.如图7，用锤子快速地不断敲击插入苹果的筷子顶端，苹果会顺着筷子“向上爬”。下列实例与苹果“向上爬”的原因相同的是 ( )
A.熟透了的苹果会自动从树上掉落到地面上
B.水洗苹果后用力甩几下，苹果上的水滴被甩掉
C.用手推放在桌子上的苹果，苹果开始运动
D.苹果从桌子上掉落到地面后裂开
10.社区请专业的电工师傅排查居民的家庭用电安全情况，下列情况不需要整改的是 ( )
A.在电暖器上烘烤衣物
B.多个大功率用电器使用同一个插排
C.进户线安装了空气开关和漏电保护器
D.电冰箱使用两脚插头和两孔插座

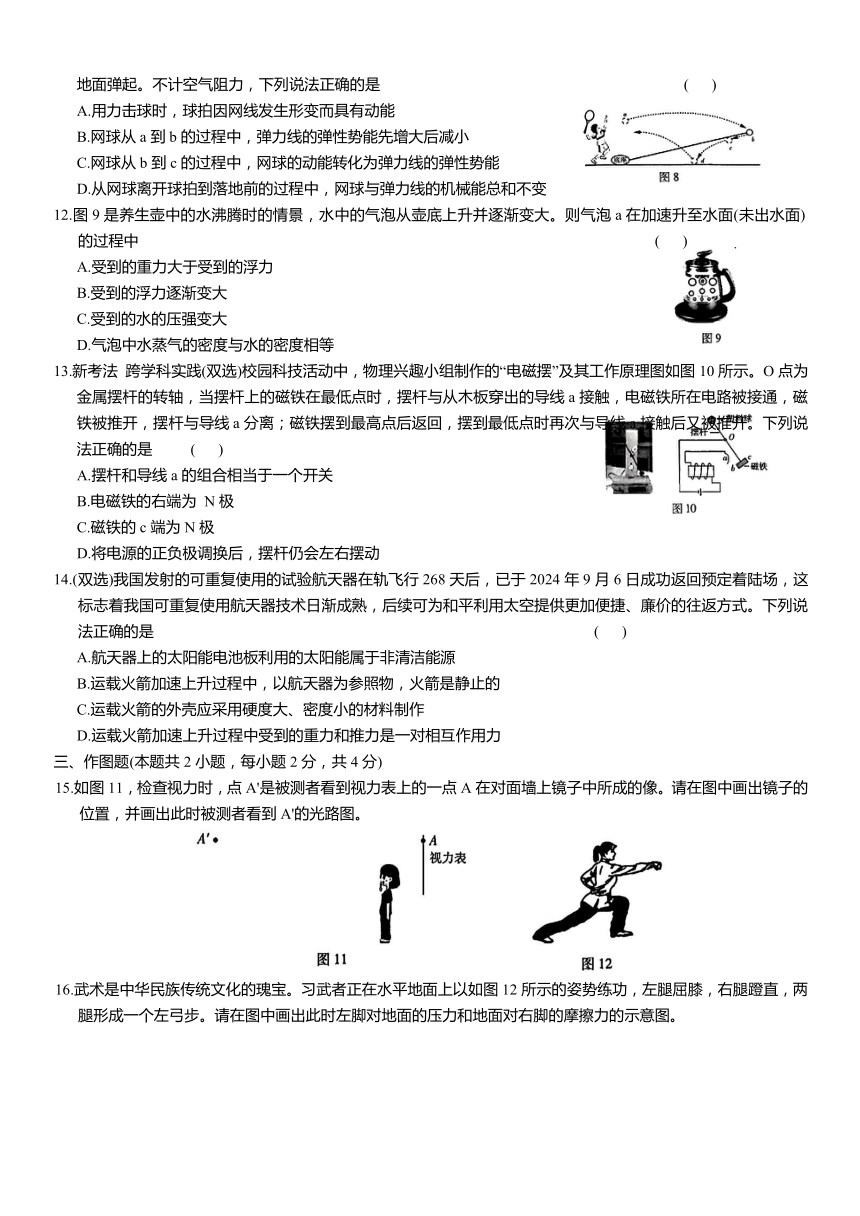

11.带线网球不受场地限制，运动量可大可小，是一项老少皆宜的运动。如图8，球拍将网球从a点斜向上击出，网球到达b点时可伸长的弹力线达到最大长度，到达c点时弹力线恰好恢复原长，到达d点时被
地面弹起。不计空气阻力，下列说法正确的是 ( )
A.用力击球时，球拍因网线发生形变而具有动能
B.网球从a到b的过程中，弹力线的弹性势能先增大后减小
C.网球从b到c的过程中，网球的动能转化为弹力线的弹性势能
D.从网球离开球拍到落地前的过程中，网球与弹力线的机械能总和不变
12.图9是养生壶中的水沸腾时的情景，水中的气泡从壶底上升并逐渐变大。则气泡a在加速升至水面(未出水面)的过程中 ( )
A.受到的重力大于受到的浮力
B.受到的浮力逐渐变大
C.受到的水的压强变大
D.气泡中水蒸气的密度与水的密度相等
13.新考法 跨学科实践(双选)校园科技活动中，物理兴趣小组制作的“电磁摆”及其工作原理图如图10所示。O点为金属摆杆的转轴，当摆杆上的磁铁在最低点时，摆杆与从木板穿出的导线a接触，电磁铁所在电路被接通，磁铁被推开，摆杆与导线a分离；磁铁摆到最高点后返回，摆到最低点时再次与导线a接触后又被推开。下列说法正确的是 ( )
A.摆杆和导线a的组合相当于一个开关
B.电磁铁的右端为 N极
C.磁铁的c端为N极
D.将电源的正负极调换后，摆杆仍会左右摆动
14.(双选)我国发射的可重复使用的试验航天器在轨飞行268天后，已于2024年9月6日成功返回预定着陆场，这标志着我国可重复使用航天器技术日渐成熟，后续可为和平利用太空提供更加便捷、廉价的往返方式。下列说法正确的是 ( )
A.航天器上的太阳能电池板利用的太阳能属于非清洁能源
B.运载火箭加速上升过程中，以航天器为参照物，火箭是静止的
C.运载火箭的外壳应采用硬度大、密度小的材料制作
D.运载火箭加速上升过程中受到的重力和推力是一对相互作用力
三、作图题(本题共2小题，每小题2分，共4分)
15.如图11，检查视力时，点A'是被测者看到视力表上的一点A在对面墙上镜子中所成的像。请在图中画出镜子的位置，并画出此时被测者看到A'的光路图。
16.武术是中华民族传统文化的瑰宝。习武者正在水平地面上以如图12所示的姿势练功，左腿屈膝，右腿蹬直，两腿形成一个左弓步。请在图中画出此时左脚对地面的压力和地面对右脚的摩擦力的示意图。

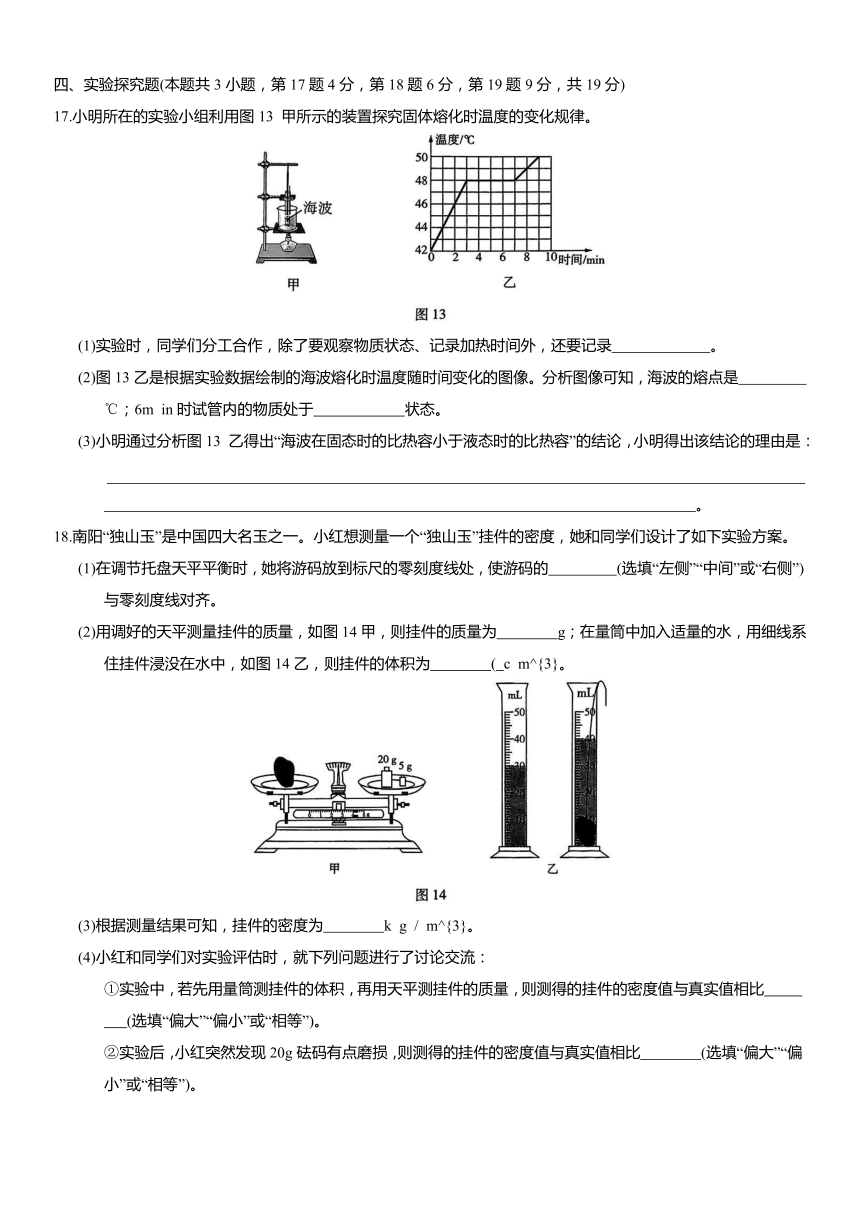

四、实验探究题(本题共3小题，第17题4分，第18题6分，第19题9分，共19分)
17.小明所在的实验小组利用图13 甲所示的装置探究固体熔化时温度的变化规律。
(1)实验时，同学们分工合作，除了要观察物质状态、记录加热时间外，还要记录 。
(2)图13乙是根据实验数据绘制的海波熔化时温度随时间变化的图像。分析图像可知，海波的熔点是 ℃；6m in时试管内的物质处于 状态。
(3)小明通过分析图13 乙得出“海波在固态时的比热容小于液态时的比热容”的结论，小明得出该结论的理由是： 。
18.南阳“独山玉”是中国四大名玉之一。小红想测量一个“独山玉”挂件的密度，她和同学们设计了如下实验方案。
(1)在调节托盘天平平衡时，她将游码放到标尺的零刻度线处，使游码的 (选填“左侧”“中间”或“右侧”)与零刻度线对齐。
(2)用调好的天平测量挂件的质量，如图14甲，则挂件的质量为 g；在量筒中加入适量的水，用细线系住挂件浸没在水中，如图14乙，则挂件的体积为 ( c m^{3}。
(3)根据测量结果可知，挂件的密度为 k g / m^{3}。
(4)小红和同学们对实验评估时，就下列问题进行了讨论交流：
①实验中，若先用量筒测挂件的体积，再用天平测挂件的质量，则测得的挂件的密度值与真实值相比 (选填“偏大”“偏小”或“相等”)。
②实验后，小红突然发现20g砝码有点磨损，则测得的挂件的密度值与真实值相比 (选填“偏大”“偏小”或“相等”)。

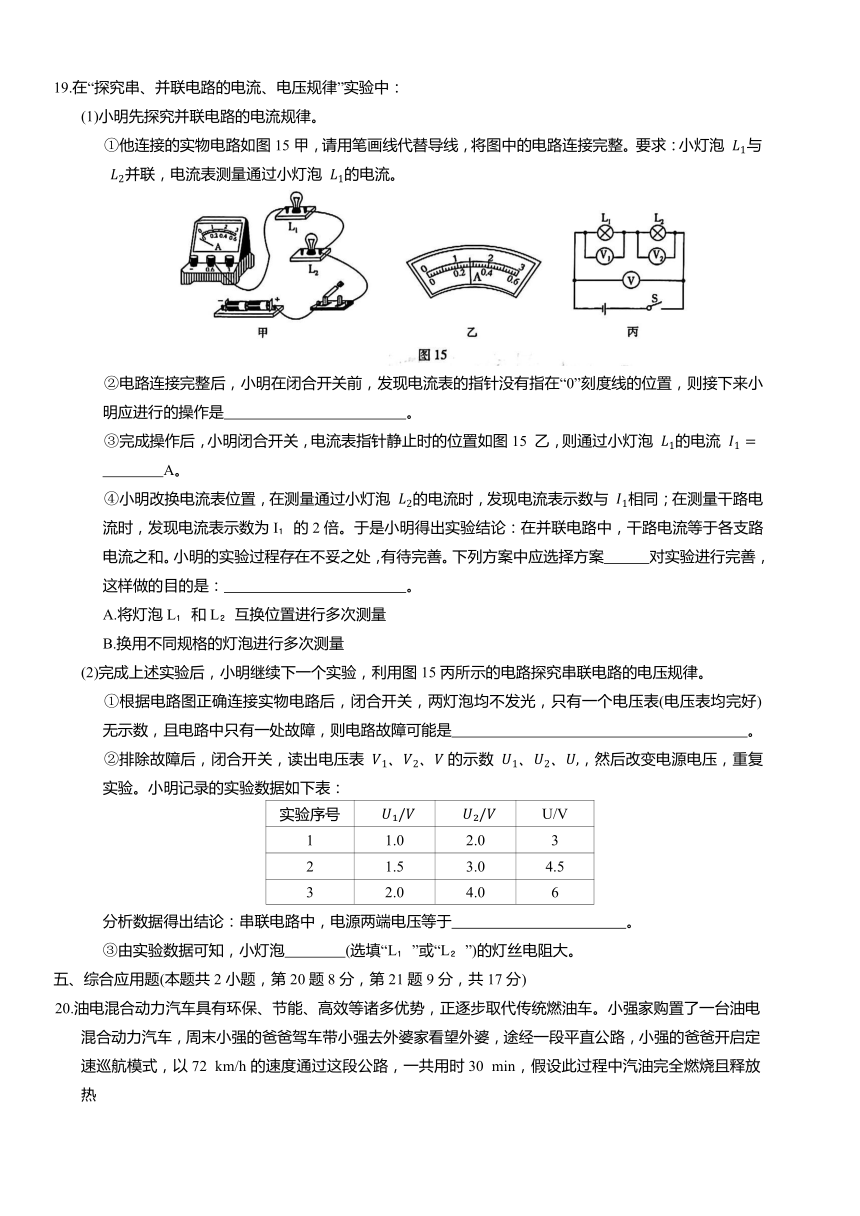

19.在“探究串、并联电路的电流、电压规律”实验中：
(1)小明先探究并联电路的电流规律。
①他连接的实物电路如图15甲，请用笔画线代替导线，将图中的电路连接完整。要求：小灯泡 与 并联，电流表测量通过小灯泡 的电流。
②电路连接完整后，小明在闭合开关前，发现电流表的指针没有指在“0”刻度线的位置，则接下来小明应进行的操作是 。
③完成操作后，小明闭合开关，电流表指针静止时的位置如图15 乙，则通过小灯泡 的电流 A。
④小明改换电流表位置，在测量通过小灯泡 的电流时，发现电流表示数与 相同；在测量干路电流时，发现电流表示数为I 的2倍。于是小明得出实验结论：在并联电路中，干路电流等于各支路电流之和。小明的实验过程存在不妥之处，有待完善。下列方案中应选择方案 对实验进行完善，这样做的目的是： 。
A.将灯泡L 和L 互换位置进行多次测量
B.换用不同规格的灯泡进行多次测量
(2)完成上述实验后，小明继续下一个实验，利用图15丙所示的电路探究串联电路的电压规律。
①根据电路图正确连接实物电路后，闭合开关，两灯泡均不发光，只有一个电压表(电压表均完好)无示数，且电路中只有一处故障，则电路故障可能是 。
②排除故障后，闭合开关，读出电压表 的示数 ，然后改变电源电压，重复实验。小明记录的实验数据如下表：
实验序号 U/V
1 1.0 2.0 3
2 1.5 3.0 4.5
3 2.0 4.0 6
分析数据得出结论：串联电路中，电源两端电压等于 。
③由实验数据可知，小灯泡 (选填“L ”或“L ”)的灯丝电阻大。
五、综合应用题(本题共2小题，第20题8分，第21题9分，共17分)
20.油电混合动力汽车具有环保、节能、高效等诸多优势，正逐步取代传统燃油车。小强家购置了一台油电混合动力汽车，周末小强的爸爸驾车带小强去外婆家看望外婆，途经一段平直公路，小强的爸爸开启定速巡航模式，以72 km/h的速度通过这段公路，一共用时30 min，假设此过程中汽油完全燃烧且释放热
量的30%用于驱动汽车匀速行驶，汽车行驶过程中所受阻力恒为1000 N。请回答下列问题：(汽油的热值取
(1)在出发之前，小强跟随爸爸去加油站为汽车加油，刚进入加油站，小强便闻到一股浓烈的汽油味，这是因为 。
(2)通过这段平直公路，牵引力对汽车做多少焦耳的功 消耗的汽油质量为多少千克
(3)油电混合动力汽车具有动能回收装置，请从能量转化的角度分析，油电混合动力汽车是如何实现节能的。
21.如图16甲所示的碎纸机是学校、机关、医院等单位常用的办公设备，图16乙、丙分别是其简化电路及铭牌。碎纸机工作时，闭合开关，将需要销毁的资料从进纸口送入碎纸机中，驱动电机带动碎纸刀片将废纸切碎；碎纸机外壳所用的材料是阻燃ABS 塑料。
(1)驱动电机的工作原理是 ；碎纸机外壳所用的材料的导电性能 (选填“强”或“弱”)。
(2)碎纸机正常工作时，电路中的电流是多大 (结果保留两位小数)
(3)碎纸机一次正常工作消耗的电能最多是多少
(4)如果给碎纸机送入过多的废纸，纸张可能会被卡住，此时刀片不能正常碎纸，但驱动电机仍在不停地工作，卡纸时间稍长会引起驱动电机过热而被烧坏。请分析卡纸时驱动电机过热的原因。
1 振动 音调
【解题思路】一切声音都是由物体的振动产生的(解题依据)，听到的“呜呜”声，是摇动的绳子引起周围空气振动产生的。摇动绳子的速度越快，空气振动的频率越高(解题依据)，发出声音的音调越高。
2 靠近 增大 光在同种均匀介质中沿直线传播
【解题思路】摄像机的镜头相当于一个凸透镜(隐含信息)，当物距大于2 倍焦距时，物体经凸透镜成倒立、缩小的实像(成像原理)；根据凸透镜成实像时的规律“物近像远像变大”(解题依据)可知，应使无人机靠近会场，减小镜头到会场的距离，即减小物距，同时增大镜头与芯片的距离，即增大像距，才能拍摄到变大的清晰的画面。光在同种均匀介质中都是沿直线传播的(解题依据)，激光的传播方向高度集中，故看上去是直的。
3 热传递 放出
【解题思路】加热(有效信息)铜料，铜料的内能是通过热传递的方式增大的。铜液冷却变成青铜器(有效信息)，此过程物质由液态变为固态，是凝固过程(解题关键)，凝固放热。
4 B 流体流速大的位置压强小(意思对即可)
【解题思路】广告牌可看作一个杠杆(解题关键)，支点在支架的底部，广告牌的重力为阻力，根据杠杆的平衡条件(解题依据)可知，当两个广告牌受到同样大小的风力作用时(隐含信息)，由于 B 的立柱比A 的高，B受到的风力(动力)的力臂大，即动力与力臂的乘积大，阻力和阻力臂相同，故B 更容易被大风吹翻。快速骑行时，电动车遮阳篷的上表面附近比下表面附近的空气流速大(隐含信息)，根据流体压强与流速的关系(解题依据)，上表面比下表面受到的空气压强小，上、下表面存在向上的压强差，从而产生向上的压力差(解题关键)，故遮阳篷很容易向上翻。
5 增大 > 6.4
【解题思路】第一空：当环境温度低于10℃时，衔铁被吸下，工作电路处于加热状态(题眼)，说明随着环境温度的降低，电磁铁的磁性逐渐增强，即控制电路中的电流逐渐增大，根据欧姆定律可知，热敏电阻的阻值减小，即热敏电阻的阻值随着环境温度的降低而减小，随着环境温度的升高而增大。
第二空：分析电路图可知，当衔铁被吸下时，R 被接入电路，工作电路处于加热状态；当衔铁被释放时，R 被接入电路，工作电路处于保温状态。根据 可知，在电压一定的情况下，电阻越大，电功率越小，由于 所以
第三空：工作电路的加热功率
6 爸爸 切法不同，结果不同。若沿竖直方向切去一半，则压强不变；若沿水平方向切去一半，则压强将变为原来的一半
【解题思路】整块豆腐对水平秤盘的压强 若沿竖直方向将整块豆腐切去一半，豆腐的质量减小一半，对秤盘的压力减小一半，受力面积减小一半，根据压强公式 可知 ；若沿水平方向将整块豆腐切去一半，豆腐对秤盘的压力减小一半，受力面积不变，根据压强公式 可知
7 A A(×)超声波不能在真空中传播，月球上和太空中是真空环境，故地月之间不能用超声波传输信号，只能用电磁波传输信号。
B( )微波炉是利用微波传递能量的性质加热食物的，微波将能量传递给食物中的分子，引起食物中的分子剧烈运动，使得食物的内能增加，温度升高。
C( )光纤通信是利用光在光导纤维内壁上多次反射传输信息的。
D( )红外线测距仪对准某一目标发射一束红外线，经目标反射后被测距仪接收，根据红外线往返时间算出测距仪与目标的距离，故其利用了红外线(电磁波)的反射。
声波与电磁波的异同点
不同点：超声波、次声波均为声波，声波传播需要介质，不能在真空中传播；无线电波、微波、红外线、可见光、紫外线、X射线、γ射线均为电磁波，电磁波传播不需要介质，可在真空中传播。
相同点：声波和电磁波均属于波，都有波速、波长、频率，都能传递信息和能量。
8 D A(×)B(×)云层带正电是由于摩擦使云层失去了带负电的电子，摩擦起电的本质是电荷的转移，并非创造了电荷。
C(×)D( )发生雷电时，负电荷从大地经铁塔、避雷线定向移动到带正电的云层形成电流，由于电流方向与负电荷定向移动的方向相反，故雷电电流的方向是从云层流向避雷线。
名师碎碎念为了防止发生触电事故，雷雨天不要靠近高压铁塔、电线杆、避雷针的接地线等。
9 B 用锤子敲击筷子前，苹果与插入的筷子均处于静止状态，敲击时筷子受力向下运动，而苹果由于惯性，要保持原来的静止状态，苹果相对于筷子“向上爬”，故苹果“向上爬”利用了惯性。
A(×)苹果从树上自动掉落到地面上，是因为苹果受到竖直向下的重力的作用。
B( )用力甩几下，苹果上的水滴被甩掉，这是由于甩动时苹果与水滴处于运动状态，停止甩动，苹果由运动状态变为静止状态，而水滴由于惯性要保持原来的运动状态而与苹果分离，故而被甩掉，与苹果“向上爬”的原因相同。
C(×)用手推苹果，苹果受到推力的作用由静止变为运动，是因为力可以改变物体的运动状态。
D(×)苹果从桌子上掉落到地面后裂开，是因为苹果受到地面的作用力，这说明力可以使物体发生形变。
10 C A(×)在电暖器上烘烤衣物容易引发短路或火灾，需要整改。
B(×)多个大功率用电器使用同一个插排会导致通过插排的电流过大，容易引发火灾，需要整改。
D(×)电冰箱有金属外壳，应使用三脚插头和三孔插座，需要整改。
11 D A(×)用力击球时，球拍网线因受力而发生弹性形变，网线由于发生弹性形变而具有的能是弹性势能；动能是物体由于运动而具有的能。
B(×)网球从a到b的过程中，弹力线绷直前没有发生形变，也没有弹性势能；绷直后直到达到最大长度的过程中，弹力线的弹性形变越来越大，弹性势能也越来越大。
C(×)网球到达b点时弹力线达到最大长度，弹力线的弹性势能最大；到达c点时弹力线恰好恢复原长，弹性势能为0。从b到c的过程中，弹力线的弹性势能转化为网球的动能。
D( )不计空气阻力(解题关键)，在落地前，网球的动能和重力势能与弹力线的弹性势能之间相互转化，但它们的机械能总量不变。
12 B A(×)浸没在水中的物体处于加速上升的状态时，所受浮力大于自身重力。
B( )气泡a在水中上升的过程中体积逐渐变大，根据阿基米德原理 可知，水的密度一定，V排变大，气泡a受到的浮力变大。
C(×)气泡a在水中上升的过程中，所处的深度变小，根据液体压强公式p=ρ液 gh可知，水的密度一定，h变小，气泡a所受的水的压强变小。
D(×)气泡a在水中加速上浮，根据物体的浮沉条件，水的密度大于气泡内水蒸气的密度。
13 AB A( )摆杆与导线a接触，电磁铁所在电路被接通；摆杆与导线a分离，电磁铁所在电路断开。由此可知摆杆和导线a的组合相当于一个控制电磁铁电路通断的开关。B( )根据安培定则可知，电磁铁的右端为 N极，左端为S极。
C(×)由于电磁铁的右端为N 极，根据磁极间相互作用的规律可知，磁铁的b端为N极，c端为S极。
D(×)将电源的正负极调换后，电路中的电流方向发生改变，电磁铁磁极的极性随之改变，根据安培定则可知，此时电磁铁的右端为S极，与磁铁b端的N极为异名磁极，异名磁极相互吸引，故摆杆不会左右摆动。
14 BC A(×)太阳能属于清洁能源。
B( )航天器随运载火箭升空时，运载火箭相对于航天器的位置没有发生变化，故升空的运载火箭相对于航天器是静止的。
C( )火箭外壳要坚硬且轻巧，因此运载火箭的外壳应采用硬度大、密度小的材料制作。
D(×)运载火箭加速上升的过程中，受到的重力和推力作用在同一物体上，这两个力不是一对相互作用力。
15 如图所示。
【解题思路】第一步：画出镜子的位置。
镜子是平面镜，平面镜所成的像与物体到平面镜的距离相等、像和物的连线与镜面垂直，连接AA'(虚线)，再作连线的垂直平分线，镜子的位置就在该垂直平分线上，画出镜子(注意镜子朝向)。
第二步：画光路。
进入眼睛的光线是经平面镜反射后的光线，反射光线的反向延长线经过像点，连接A'点与眼睛，连线与镜子的交点O为反射点；反射点 O 与眼睛之间的连线为反射光线(实线+箭头)；反射点O 也是入射点，A点与入射点O 之间的连线为入射光线(实线+箭头)。
光学作图注意事项
1.作图时必须借助直尺，用铅笔进行绘制。
2.线的虚实：实际光线用实线，虚像、法线、光线的反向延长线以及辅助线都用虚线表示。
3.光线要标箭头，且光路中间不能断开。
16 如图所示。
【解题思路】第一步：画压力的示意图。
左脚对地面的压力竖直向下，作用点在地面上，沿垂直于地面向下的方向画一条带箭头的线段，并在线段末端标注字母“F”，表示压力。
第二步：画摩擦力的示意图。
右脚蹬地，右脚相对于地面有向后运动的趋势，故地面对右脚的摩擦力的方向水平向前，作用点在右脚与地面的接触处；沿摩擦力方向画一条带箭头的线段，并在箭头附近标注字母“f”，表示摩擦力。
17(每空1分)(1)温度计示数 (2)48 固液共存 (3)质量相同的海波，在吸收相同热量的情况下，处于固态时升高的温度大于处于液态时升高的温度，根据Q =cm△t可知，海波在固态时的比热容小于液态时的比热容(意思对即可)
【解题思路】(1)熔化是物质由固态变成液态的过程，探究固体熔化时温度的变化规律(解题关键)，既需要观察、记录物质的状态(是固态、液态，还是固液共存状态)随时间的变化情况，还需要及时记录物质温度的变化情况，由于温度的变化情况是通过温度计的示数来反映的，所以要及时记录温度计的示数。
(2)由题图乙可知，3~7min为海波熔化过程，这段时间内海波吸收热量但温度保持48 ℃不变，故海波的熔点是48℃。海波在熔化之前处于固态，熔化过程中处于固液共存状态，之后处于液态，因此6m in时，海波处于固液共存状态。
(3)在本实验中，海波的质量保持不变，用相同的加热装置加热相同的时间，海波吸收的热量相等(隐含条件)。分析题图乙可知，海波处于固态时，加热1m in，温度升高2℃；海波处于液态时，加热 1m in，温度升高1 ℃。根据 可知，海波在固态时的比热容小于液态时的比热容。
18(每空1分)(1)左侧 (2)29 10 (3)2.9x1n (4)①偏大 ②偏大
【解题思路】(1)调节天平平衡时，先将游码移至标尺的零刻度线处，使游码的左侧与零刻度线处对齐(测量时游码示数是游码左侧在标尺上所对的刻度值)。
(2)根据天平的读数方法，挂件的质量=砝码总质量+游码的示数,故 m=20g+5g+4g=29 g;挂件的体积V=40 mL-30 mL=10mL=10cm 。
(3)挂件的密度
(4)①若先用量筒测挂件的体积，再用天平测挂件的质量，由于从量筒中取出的挂件上沾有少量的水，使得测出的挂件的质量偏大，体积测量值准确，根据 可知，导致测得的密度值偏大；②砝码有点磨损，砝码的质量减小，使得测出的挂件的质量偏大，体积测量值准确，导致测得的密度值偏大。
19(除标注外，每空1分)(1)①如图所示。(2分) ②对电流表进行校零 ③0.28 ④B 使实验结论具有普遍性(2)①小灯泡L (或L )断路 ②各用电器两端电压之和③L
【解题思路】(1)①根据电路连接要求，小灯泡 L 与L 并联，电流表测量通过小灯泡L 的电流，即电流表与L 串联，故应将L 的左接线柱与电流表标有“-”的接线柱连接，电源的“-”接线柱与电流表标有“-”的接线柱连接。
②闭合开关前，若电流表指针没有指在“0”刻度线处，则应对电流表进行校零。
③由题图甲可知，电流表的量程为0~0.6A，分度值为0.02 A;由题图乙可知,电流 表示数为 0.28 A,故
④分析测量结果可知，该实验存在的不妥之处有二：一是两支路的电流相等，说明两灯的规格相同；二是仅由一次实验得出的结论具有偶然性。为使实验结论具有普遍性，应使用不同规格的小灯泡，进行多次实验，多测几组实验数据。
(2)①两灯泡均不发光，说明电路断路；电压表均完好，说明可能是两灯泡中的一个断路。若L 断路，电压表V 的两个接线柱到电源正、负极之间是连通的，则V 有示数，电压表V与电源并联，也有示数，而V 测 L 两端电压，此时电路中无电流，则V 无示数；同理，若L 断路，则V、V 有示数，而V 无示数。
②由电路图可知，小灯泡L 与L 串联，电压表 V 测 L 两端电压，V 测L 两端电压，V测串联电路的总电压，等于电源两端电压。分析表中数据可知，每次实验所测得的电压之间的关系均为( ，故可得出结论：串联电路中，电源两端电压(串联电路的总电压)等于各用电器两端电压之和。
③由实验数据可知，每次实验中小灯泡L 两端电压都大于L 两端电压，即 ；根据串联电路的分压规律可知，电压大的电阻大，故小灯泡L 的灯丝电阻大。
20【参考答案及评分标准】
(1)汽油分子在不停地做无规则运动 (1分)
(2)这段平直公路的路程s=72 km/h×0.5 h=36 km=
汽车沿直线匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力
故汽车受到的牵引力F=f=1000 N
牵引力做的功
(3分)
汽油完全燃烧释放的热量 消耗汽油的质量 (2分)
(3)在减速时消耗动能给汽车的蓄电池充电，将动能转化为电能储存起来，必要时再利用这部分电能驱动汽车行驶，从而达到节约能源的目的。 (2分)
21【参考答案及评分标准】
(1)通电导体在磁场中受力运动 弱 (每空1分)
(2)由铭牌信息可知，碎纸机的额定电压为220 V、额定功率为180 W
则碎纸机正常工作时，电路中的电流
(2分)
(3)由铭牌信息可知，碎纸机一次工作的最长时间为10 min则碎纸机一次正常工作消耗的最大电能 W=Pt=180 W× (3分)
(4)卡纸时，刀片不能碎纸，驱动电机仍在工作，由于电流的热效应，此时驱动电机将电能全部转化为内能，驱动电机的温度不断升高，导致过热。 (2分)
