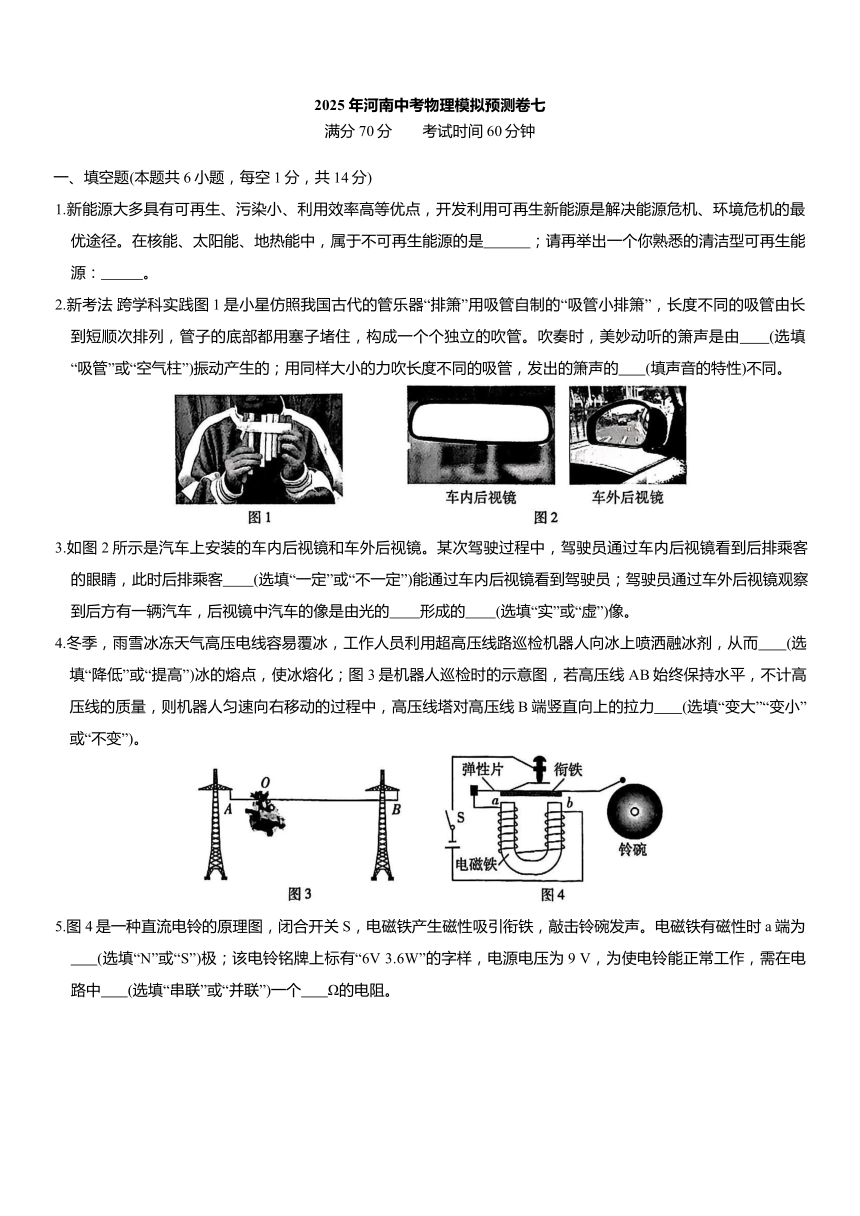

2025 年河南中考物理模拟预测卷七
满分70分 考试时间60分钟
一、填空题(本题共6小题，每空1分，共14分)
1.新能源大多具有可再生、污染小、利用效率高等优点，开发利用可再生新能源是解决能源危机、环境危机的最优途径。在核能、太阳能、地热能中，属于不可再生能源的是 ；请再举出一个你熟悉的清洁型可再生能源： 。
2.新考法 跨学科实践图1是小星仿照我国古代的管乐器“排箫”用吸管自制的“吸管小排箫”，长度不同的吸管由长到短顺次排列，管子的底部都用塞子堵住，构成一个个独立的吹管。吹奏时，美妙动听的箫声是由 (选填“吸管”或“空气柱”)振动产生的；用同样大小的力吹长度不同的吸管，发出的箫声的 (填声音的特性)不同。
3.如图2所示是汽车上安装的车内后视镜和车外后视镜。某次驾驶过程中，驾驶员通过车内后视镜看到后排乘客的眼睛，此时后排乘客 (选填“一定”或“不一定”)能通过车内后视镜看到驾驶员；驾驶员通过车外后视镜观察到后方有一辆汽车，后视镜中汽车的像是由光的 形成的 (选填“实”或“虚”)像。
4.冬季，雨雪冰冻天气高压电线容易覆冰，工作人员利用超高压线路巡检机器人向冰上喷洒融冰剂，从而 (选填“降低”或“提高”)冰的熔点，使冰熔化；图3是机器人巡检时的示意图，若高压线AB始终保持水平，不计高压线的质量，则机器人匀速向右移动的过程中，高压线塔对高压线B端竖直向上的拉力 (选填“变大”“变小”或“不变”)。
5.图4是一种直流电铃的原理图，闭合开关S，电磁铁产生磁性吸引衔铁，敲击铃碗发声。电磁铁有磁性时a端为 (选填“N”或“S”)极；该电铃铭牌上标有“6V 3.6W”的字样，电源电压为9 V，为使电铃能正常工作，需在电路中 (选填“串联”或“并联”)一个 Ω的电阻。

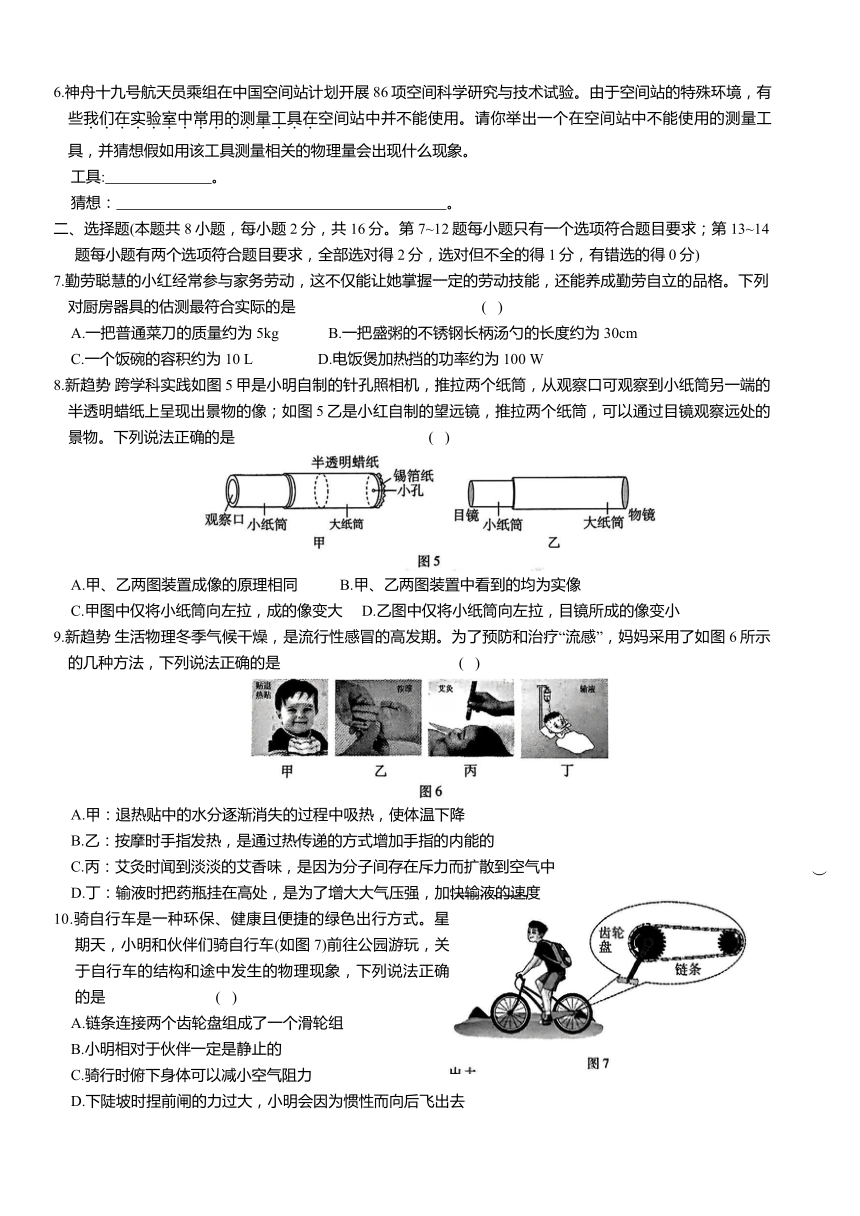

6.神舟十九号航天员乘组在中国空间站计划开展86项空间科学研究与技术试验。由于空间站的特殊环境，有些我们在实验室中常用的测量工具在空间站中并不能使用。请你举出一个在空间站中不能使用的测量工具，并猜想假如用该工具测量相关的物理量会出现什么现象。
工具: 。
猜想： 。
二、选择题(本题共8小题，每小题2分，共16分。第7~12题每小题只有一个选项符合题目要求；第13~14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分)
7.勤劳聪慧的小红经常参与家务劳动，这不仅能让她掌握一定的劳动技能，还能养成勤劳自立的品格。下列对厨房器具的估测最符合实际的是 ( )
A.一把普通菜刀的质量约为5kg B.一把盛粥的不锈钢长柄汤勺的长度约为30cm
C.一个饭碗的容积约为10 L D.电饭煲加热挡的功率约为100 W
8.新趋势 跨学科实践如图5甲是小明自制的针孔照相机，推拉两个纸筒，从观察口可观察到小纸筒另一端的半透明蜡纸上呈现出景物的像；如图5乙是小红自制的望远镜，推拉两个纸筒，可以通过目镜观察远处的景物。下列说法正确的是 ( )
A.甲、乙两图装置成像的原理相同 B.甲、乙两图装置中看到的均为实像
C.甲图中仅将小纸筒向左拉，成的像变大 D.乙图中仅将小纸筒向左拉，目镜所成的像变小
9.新趋势 生活物理冬季气候干燥，是流行性感冒的高发期。为了预防和治疗“流感”，妈妈采用了如图6所示的几种方法，下列说法正确的是 ( )
A.甲：退热贴中的水分逐渐消失的过程中吸热，使体温下降
B.乙：按摩时手指发热，是通过热传递的方式增加手指的内能的
C.丙：艾灸时闻到淡淡的艾香味，是因为分子间存在斥力而扩散到空气中
D.丁：输液时把药瓶挂在高处，是为了增大大气压强，加快输液的速度
10.骑自行车是一种环保、健康且便捷的绿色出行方式。星期天，小明和伙伴们骑自行车(如图7)前往公园游玩，关于自行车的结构和途中发生的物理现象，下列说法正确的是 ( )
A.链条连接两个齿轮盘组成了一个滑轮组
B.小明相对于伙伴一定是静止的
C.骑行时俯下身体可以减小空气阻力
D.下陡坡时捏前闸的力过大，小明会因为惯性而向后飞出去

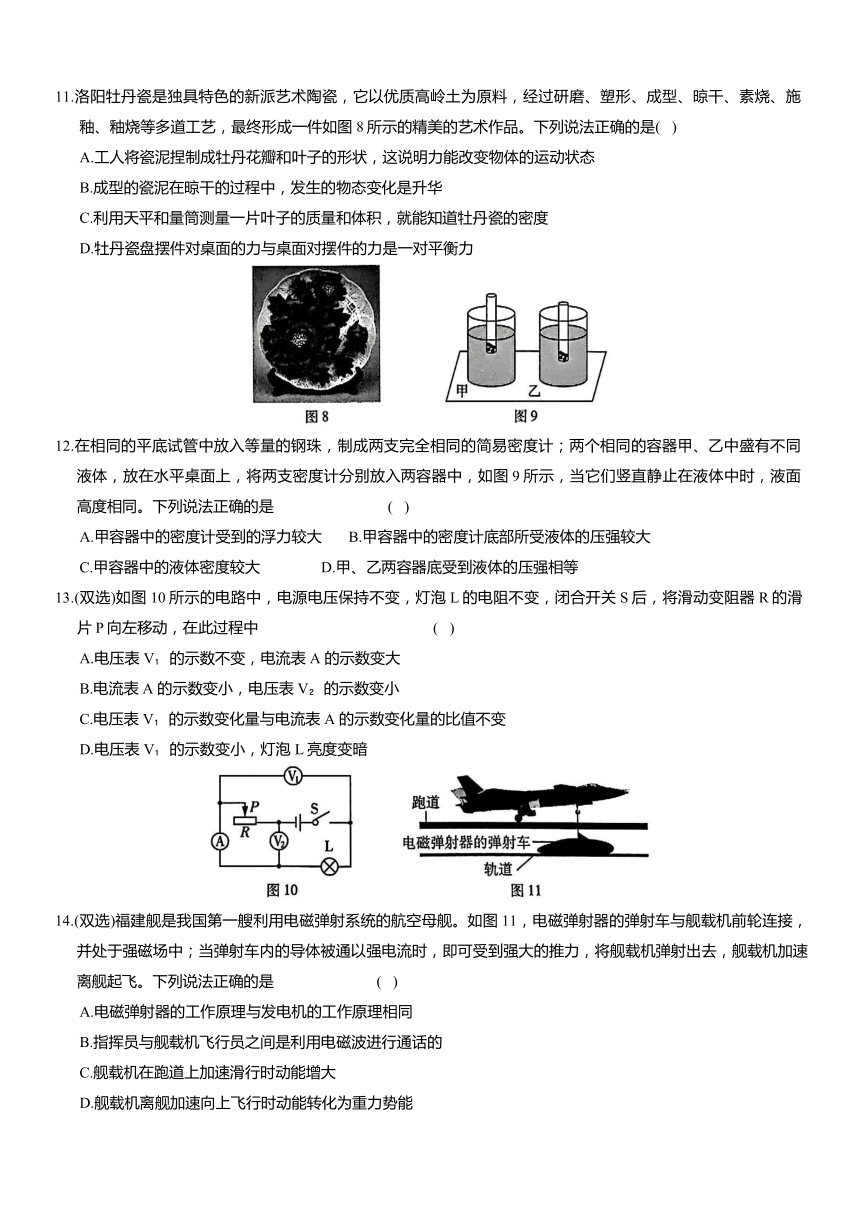

11.洛阳牡丹瓷是独具特色的新派艺术陶瓷，它以优质高岭土为原料，经过研磨、塑形、成型、晾干、素烧、施釉、釉烧等多道工艺，最终形成一件如图8所示的精美的艺术作品。下列说法正确的是( )
A.工人将瓷泥捏制成牡丹花瓣和叶子的形状，这说明力能改变物体的运动状态
B.成型的瓷泥在晾干的过程中，发生的物态变化是升华
C.利用天平和量筒测量一片叶子的质量和体积，就能知道牡丹瓷的密度
D.牡丹瓷盘摆件对桌面的力与桌面对摆件的力是一对平衡力
12.在相同的平底试管中放入等量的钢珠，制成两支完全相同的简易密度计；两个相同的容器甲、乙中盛有不同液体，放在水平桌面上，将两支密度计分别放入两容器中，如图9所示，当它们竖直静止在液体中时，液面高度相同。下列说法正确的是 ( )
A.甲容器中的密度计受到的浮力较大 B.甲容器中的密度计底部所受液体的压强较大
C.甲容器中的液体密度较大 D.甲、乙两容器底受到液体的压强相等
13.(双选)如图10所示的电路中，电源电压保持不变，灯泡L的电阻不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中 ( )
A.电压表V 的示数不变，电流表A 的示数变大
B.电流表A 的示数变小，电压表V 的示数变小
C.电压表 V 的示数变化量与电流表A 的示数变化量的比值不变
D.电压表V 的示数变小，灯泡L亮度变暗
14.(双选)福建舰是我国第一艘利用电磁弹射系统的航空母舰。如图11，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中；当弹射车内的导体被通以强电流时，即可受到强大的推力，将舰载机弹射出去，舰载机加速离舰起飞。下列说法正确的是 ( )
A.电磁弹射器的工作原理与发电机的工作原理相同
B.指挥员与舰载机飞行员之间是利用电磁波进行通话的
C.舰载机在跑道上加速滑行时动能增大
D.舰载机离舰加速向上飞行时动能转化为重力势能
三、作图题(本题共2小题，每小题2分，共4分)
15.如图12所示，投出的篮球沿水平方向撞击篮板后被篮板水平弹回，落入篮筐。请在图中画出篮球撞击篮板瞬间篮球的受力示意图。
16.如图13 甲所示是一款带有USB 接口的五孔插线板，闭合开关后，既可以单独使用插孔或USB 接口，也可以同时使用插孔和USB接口。图13乙是插线板内部的未画完整的电路示意图，请按照安全用电的原则，用笔画线代替导线将该插线板的电路图补画完整。
四、实验探究题(本题共3小题，第17题4分，第18题6分，第19题9分，共19分)
17.如图14 所示是小明探究“导体在磁场中运动时产生感应电流的条件”的实验装置，小明将实验中观察到的现象记录在下表中。
实验序号 开关 导体棒 ab运动方向 电流表指针偏转情况 实验序号 开关 导体棒 ab运动方向 电流表指针偏转情况
1 闭合 向上运动 不偏转 5 断开 向上运动 不偏转
2 向下运动 不偏转 6 向下运动 不偏转
3 向左运动 向右偏转 7 向左运动 不偏转
4 向右运动 向左偏转 8 向右运动 不偏转
(1)分析实验现象可知，导体中产生感应电流的条件： 电路的一部分导体在磁场中做 运动。
(2)比较第3、4次实验中的现象可知，感应电流的方向与 有关。
(3)小明进一步猜想，感应电流的方向可能与磁场的方向有关。为了探究这一猜想，他应进行的操作是: 。
18.在“探究滑动摩擦力大小与哪些因素有关”实验中，将木块放在水平木板上，用弹簧测力计沿水平方向拉动木块使其做匀速直线运动。
(1)本实验测量滑动摩擦力的原理是 ；图15甲中，木块受到的滑动摩擦力为 N。
(2)实验中，通过在木块上加放砝码的方法改变木板所受的压力，测量不同压力下滑动摩擦力的大小，并根据测量数据作出如图15 乙所示的图像。分析图像可得出结论：当 一定时，滑动摩擦力大小与压力的大小成 。
(3)接下来，实验小组不在木块上放任何砝码，但是在木板上分别铺上棉布和毛巾进行实验。本次实验中，他们探究的是滑动摩擦力大小与 的关系。
(4)在交流环节，同学们都有同感：实验过程中弹簧测力计的示数忽大忽小，不太稳定，很难读数。这一现象的原因，可能是实验中 (写出一条即可)。
19.在“测量小灯泡的额定功率”实验中，所用小灯泡上标有“2.5V”字样，滑动变阻器的规格为“20Ω1.5A”，电源为电压可调的学生电源。
(1)小华连接的实物电路如图16甲所示，其中有一根导线的连接是不恰当的，请在该导线上打“×”，并用笔画线代替导线，画出正确的连线。
(2)改正电路后，闭合开关，小华发现两电表均有示数，但小灯泡不亮。经检查电路连接无误，各元件完好。为使小灯泡正常发光，下一步应进行的操作是 。
(3)当小灯泡正常发光时，电流表示数如图16乙所示，其示数为 A；小灯泡的额定功率为 W。
(4)新考法 判断可调电源电压图16丙是电源电压调节的挡位图(每个挡位递增1.5V)，当旋钮转至某一挡位时，电源电压即为该挡位所标示的电压。本实验的电源电压可选用的最大挡位是 V挡。
(5)小华发现实验室还有一个仅能看清“0.3A”字样的小灯泡，他利用电流表和一个已知阻值为R 的定值电阻，设计了如图17所示的电路，测出了该小灯泡的额定功率。请将实验步骤补充完整：
①闭合开关S、S ，断开开关S ，移动滑动变阻器的滑片，使电流表示数为 ;
②滑动变阻器的滑片 ，再闭合开关S、S ，断开开关 ，读出此时电流表示数为I；
③该小灯泡的额定功率 (用已知量和测量量表示)
五、综合应用题(本题共2小题，第20题8分，第21题9分，共17分)
20.新素材 地方特色图18是“中国三轮摩托车之都”———洛阳偃师生产的三轮摩托车，该车空载时质量为350kg，可载货物的最大质量为400 kg，车轮与地面的总接触面积为(
(1)三轮摩托车的动力是由四冲程汽油机的 冲程提供的。
(2)该三轮摩托车满载静止在水平路面上时，对路面的压强是多少
(3)三轮摩托在平直公路上以36km/h的速度匀速行驶，发动机的功率恒为9kW，则三轮摩托车所受的牵引力是多少
(4)有关资料显示，汽油机的效率为20%~30%，请分析造成汽油机效率低的原因。(写出一条即可)
21.如图19甲，某款微电脑控制的茶吧机具有自动抽水、煮水、显示水温、控温等功能。使用时，接通电源，先点击“取水”按钮，水泵将桶中的纯净水注入加热壶中，取水完成后水龙头自动关闭；再点击“加热”按钮，电热管发热，水烧开后停止加热；然后将开水倒入保温壶，点击“保温”按钮，壶中的水处于保温状态。茶吧机的额定电压为220 V，加热壶的容量为1 L。
(1)茶吧机中的电热管工作时利用的是电流的 效应。
(2)茶吧机正常工作时，若不计热量损失，将加热壶中的20℃的满壶水刚好烧开需要消耗的电能是多少 当地大气压为1标准大气压]
(3)关闭其他用电器，茶吧机处于保温状态正常工作5min，如图19 乙所示的电能表的转盘转了10转，则保温状态下通过茶吧机的电流是多少 (结果保留两位小数)
(4)用电高峰时段，该茶吧机烧开满壶水的时间要比其正常工作时的加热时间长，请分析这种现象的原因。
1 核能 风能(或水能，合理即可)
【解题思路】在核能、太阳能、地热能中，核能不能在短期内从自然界得到补充，属于不可再生能源。
知识积累
常见能源的分类
可再生能源：风能、水能、太阳能、潮汐能等。
不可再生能源：煤、石油、天然气、核能等。
一次能源：化石能源、风能、水能、太阳能、地热能、核能等。
二次能源：电能、汽油、柴油等。
2 空气柱 音调
【解题思路】吸管小排箫是由一系列长短不一的吸管构成的管乐器。吹奏时，用嘴对准管口吹气，使管内空气柱发生振动(解题关键)，从而发出声音；用同样大小的力吹长度不同的吸管(有效信息)，空气柱的振幅相同(解题关键)，发出声音的响度相同；吸管长度不同(有效信息)，空气柱振动的频率不同(解题关键)，发出声音的音调不同。
3 一定 反射 虚
【解题思路】驾驶员通过车内后视镜看到后排乘客的眼睛属于平面镜成像现象，利用的光学原理是光的反射，在光的反射现象中，光路是可逆的(解题关键)，因此后排的乘客也一定能通过车内后视镜看到驾驶员；车外后视镜实质是一个凸面镜，使用凸面镜可以扩大视野，凸面镜成像时，利用的光学原理也是光的反射，成的是虚像。
4 降低 变大
【解题思路】喷洒融冰剂，更易于冰的熔化(隐含信息)，说明融冰剂降低了冰的熔点。由题图可知，机器人和高压线可简化为杠杆模型(关键信息)，要判断高压线塔对高压线B端的拉力的大小变化，可以以A为支点，机器人对高压线的力(大小等于机器人的重力 G，方向竖直向下)是阻力，高压线塔对高压线B端的竖直向上的拉力F 是动力，因高压线始终水平，则AO 是阻力臂、AB 是动力臂；根据杠杆平衡条件(解题依据),可知G×AO=F×AB,则 G，机器人匀速向右移动的过程中，OA 变大，而G、AB不变，故拉力 F变大。
5 N 串联 5
【解题思路】由题图可知，闭合开关S，电磁铁通电产生磁性，根据安培定则可判定a端为N极，b端为S极。因电源电压大于电铃的额定电压，为使电铃正常工作，根据串联电路电压特点可知，应在电路中串联一个分压电阻；电铃正常工作时的电流 串联的电阻两端的电压 故串联的电阻的阻值R=
6 工具：托盘天平
猜想：在天平的左盘中放入待称量的物体后…使不在小红中放砝码，天平的横梁也保持水平平衡
工具：量筒
猜想：无法将液体倒入量筒中
(对应且合理即可)
【解题思路】在空间站，一切物体均处于失重状态。凡是其工作原理与重力有关的测量工具均无法正常使用。实验室中常用的测量工具在空间站中的使用情况如下：
测量工具 测量的物理量 能否正常使用
刻度尺 长度 能。用刻度尺测物体的长度与物体的重力无关
温度计 温度 能。温度计是根据液体热胀冷缩的性质测温的，与重力无关
托盘天平 质量 不能。在空间站内，由于物体处于失重状态，待测物体和砝码对托盘没有压力，天平无法测量
量筒 液体体积 不能。在空间站内，物体处于失重状态，液体不能像在地球上那样在重力的作用下被倒入量筒中
停表 时间 能。停表的工作并不依赖重力
续表
测量工具 测量的物理量 能否正常使用
弹簧测力计 力 能。弹簧测力计的工作原理是在弹性限度内，弹簧受到的拉力与其伸长量成正比。只要有拉力的作用，即可通过示数显示拉力的大小(但不能测重力，因空间站中的物体处于失重状态)
电流表 电流 能。电流表的工作原理是通电导体在磁场中受到力的作用，与重力无关
电压表 电压 能。电压表的工作原理是通电导体在磁场中受到力的作用，与重力无关
7 B A(×)普通菜刀的质量不可能为5kg,一般为300g,即0.3kg。
B( )盛粥的不锈钢长柄汤勺的长度一般为25~35 cm。
C(×)饭碗的容积不可能为10 L,一般为100~300 mL。
D(×)电饭煲加热挡的功率约为1000 W。
估测题可利用“排除法”做出正确选择。根据生活经验，A中质量太大，家庭中很难使用这样的菜刀；C中容积太大，家庭中没有这样大的碗；D中电饭煲加热挡的功率太小，不能用于煮饭。
8 C A(×)针孔照相机的成像原理是小孔成像，其本质是光的直线传播，望远镜中的目镜和物镜均是凸透镜，成像原理是光的折射，两者成像原理不同。
B(×)小孔成像成的是倒立的实像；望远镜的目镜相当于放大镜，成的是虚像。
C( )甲图中仅将小纸筒向左拉，像距增大，根据光沿直线传播可知半透明蜡纸上成的像变大。
D(×)乙图中仅将小纸筒向左拉，目镜远离物镜所成的像，即增大了物距，根据凸透镜成虚像时“物远像远像变大”的规律，可知目镜成的像会变大。
模型分析
望远镜的成像原理
望远镜的物镜和目镜都是凸透镜，用望远镜观察远处的景物时，景物到物镜的距离远大于物镜的二倍焦距，因此通过物镜成的像是一个倒立、缩小的实像，且像距稍大于物镜的焦距，这个实像就是目镜中的成像物体，它位于目镜的焦距以内，因此通过目镜成正立、放大的虚像。
整体来看，远处的景物通过两个凸透镜成的是倒立、缩小的虚像，但是由于视角变大，因此人能够更好地分辨细节，就像景物被拉近了。
9 A A( )退热贴中的水分消失，由液态变成气态，发生的物态变化是汽化，汽化吸热，使体温下降。
B(×)按摩时手指发热，机械能转化为内能，是通过做功的方式增加手指的内能的。
C(×)艾灸时闻到淡淡的艾香味，是因为分子在不停地做无规则运动。
D(×)由于液体压强随深度的增加而增大，输液时把药瓶挂在高处，增大了液体的深度，故增大了液体压强，从而加快了输液的速度。
10 C A(×)滑轮组是定滑轮和动滑轮的组合。链条连接两个齿轮盘，脚踏板和大齿轮盘组成一个轮轴，小齿轮盘和后轮组成一个轮轴，它们之间通过链条传动，故链条连接两个齿轮盘组成的不是一个滑轮组。
B(×)骑行过程中，小明相对于伙伴的位置可能发生变化，也可能不发生变化，相对位置的变化情况是不一定的，故小明相对于伙伴不一定是静止的。
C( )骑行时俯下身体，可以减小身体与气流的接触面积，从而减小空气阻力。
D(×)下陡坡时捏前闸的力过大，小明由于惯性要保持原来的向前的运动速度，故而会向前飞出去。
11 C A(×)瓷泥被捏制成牡丹花瓣和叶子的形状，瓷泥受力发生形变，说明力可以改变物体的形状。
B(×)成型的瓷泥在晾干的过程中，液态的水变成气态的水蒸气，发生的物态变化是汽化(蒸发)。
C( )用天平测出一片叶子的质量，再用量筒利用“排水法”测出一片叶子的体积，根据密度公式 可知一片叶子的密度，由于花瓣、叶子是由同种材料制成的，故由一片叶子的密度就能知道牡丹瓷的密度。
D(×)牡丹瓷盘摆件对桌面的力与桌面对摆件的力作用在不同物体上，不是一对平衡力。
12 C A(×)两支相同的简易密度计均漂浮在液体中，它们受到的浮力均等于自身重力，即它们受到的浮力是相等的。
B(×)根据浮力产生的原因可知，密度计受到的浮力就等于密度计底部所受的液体的压力，因此两容器中的密度计底部受到的液体的压力相等，根据 可知，两容器中的密度计底部所受的液体的压强也相等。
C( )根据题图可知，甲容器中密度计排开液体的体积较小，根据 可知甲容器中液体的密度较大。
D(×)两容器中液体的深度相同，根据p=ρ液 gh可知,甲容器底受到液体的压强较大。
13 CD A(×)B(×)由题图可知,闭合开关S后,小灯泡和滑动变阻器R 串联，电流表测量电路中的电流，电压表 V 测量小灯泡两端的电压，电压表V 测量滑动变阻器R 两端的电压。当滑动变阻器的滑片 P 向左移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，由 可知，电路中的电流变小，即电流表A的示数变小；由U =IR 可知，小灯泡两端电压变小，即电压表V 的示数变小；由串联电路中电源电压等于各用电器两端的电压之和可知，滑动变阻器两端电压变大，即电压表 V 的示数变大。
C( )由U=IR 可知,电压表V 示数的变化量, 即 所以电压表V 示数的变化量与电流表A示数的变化量的比值不变。
D( )因为电路中的电流变小，所以小灯泡的亮度变暗。
14 BC A(×)由题意可知，弹射车内的通电导体在磁场中受到推力，将舰载机弹射出去，故电磁弹射器的工作原理是通电导体在磁场中受到力的作用，与电动机的工作原理相同；发电机的工作原理是电磁感应现象。
B( )指挥员与舰载机飞行员之间是利用电磁波进行通话的。
C( )舰载机在跑道上加速滑行时，质量不变，速度增大，动能增大。
D(×)舰载机离舰加速向上飞行时，质量不变，速度增大，动能增大，高度变大，重力势能变大，不存在动能与重力势能之间的转化。
15 如图所示。
【解题思路】第一步：分析受力。
篮球受到竖直向下的重力；篮球撞击篮板的瞬间，篮板发生弹性形变而产生弹力，篮球受到篮板的弹力，方向垂直于篮板水平向右；篮球沿水平方向撞击篮板后，被篮板水平弹回，说明篮球在撞击篮板的瞬间在竖直方向上没有运动，也没有相对运动的趋势，故篮球不受摩擦力的作用。
第二步：画力。
重力的作用点画在球心处；弹力的作用点在篮球与篮板的接触点处，也可画在篮球的重心处；以重心为起点，分别沿重力和弹力的方向画出带箭头的有向线段。
第三步：标字母。
在线段末端标出字母“G”“F”，分别表示重力和弹力。
16 如图所示。
【解题思路】第一步：弄清电路结构。
由“闭合开关后，既可以单独使用插孔或USB 接口，也可以同时使用插孔和USB 接口”可知，插孔与 USB 接口独立工作、互不影响，故插座与USB 接口并联；由于两孔插座与三孔插座均提供220 V的电压，所以两者是并联的。
第二步：明确元件安全接入规则。
根据安全用电原则，两孔插座遵循“左零右火”、三孔插座遵循“左零右火上接地”的接线原则，开关接在火线与用电器之间。
第三步：画线接入。
①画五孔插座内的连线：五孔插座是由两孔插座和三孔插座组成的，它们应共用零线和火线，故应将两孔插座与三孔插座的左孔与左孔相连，右孔与右孔相连。
②画火线的连线：三孔插座的上孔与地线相连；五孔插座、USB接口的左端已接入电路，则与左端相连的为零线，故最上面的导线为火线。先将五孔插座的右端与USB 接口的右端相连，使五孔插座与 USB 接口并联；再将并联后的右端连线通过开关与火线相连，使开关控制整个电路。
17 (每空1分)(1)闭合 切割磁感线 (2)导体切割磁感线的方向 (3)闭合开关，保持导体切割磁感线的方向不变，改变磁场方向，观察电流表指针的偏转方向是否变化
【解题思路】(2)比较第3、4次实验，磁场方向不变，导体切割磁感线的方向改变，电流表指针的偏转方向改变，说明感应电流的方向与导体切割磁感线的方向有关。
名师敲重点
知识积累
本实验常考知识点总结
1.产生感应电流的条件是闭合电路的一部分导体在磁场中做切割磁感线运动。
2.感应电流的有无、方向、大小是由电流表指针是否偏转、偏转方向和偏转角度大小来判断的。
3.感应电流的方向与磁场方向和导体切割磁感线的方向有关。
4.感应电流的大小与导体切割磁感线运动的速度大小、切割磁感线的线圈匝数和磁场强弱等有关。
18 (每空1分)(1)二力平衡 1.2 (2)接触面粗糙程度 正比 (3)接触面粗糙程度 (4)很难保证木块做匀速直线运动(或接触面的粗糙程度不均匀)
【解题思路】(1)木块沿水平木板做匀速直线运动时，木块在水平方向上受到拉力和滑动摩擦力的作用，根据二力平衡知识可知，拉力与滑动摩擦力是一对平衡力，大小相等，弹簧测力计的示数(等于拉力的大小)等于木块受到的滑动摩擦力的大小，故测量滑动摩擦力的原理是二力平衡。由题图甲可知，弹簧测力计的分度值为0.2N，其示数为1 N+0.2 N×1=1.2 N,故木块受到的滑动摩擦力为1.2 N。(2)在木块上加放砝码，改变了木板所受的压力，但木块与木板的接触面的粗糙程度不变；由题图乙可知，图像的横坐标表示压力 F压，纵坐标表示滑动摩擦力f，该图像是一条过原点的倾斜的直线，说明f与F压成正比。
(3)由题意可知，木块所受的压力相同，接触面的粗糙程度不同，探究的是滑动摩擦力与接触面粗糙程度的关系。
(4)从实验原理分析，只有木块做匀速直线运动时，弹簧测力计示数才等于滑动摩擦力f，由于实验中很难保证木块做匀速直线运动，所以弹簧测力计示数不稳定；从影响滑动摩擦力大小的因素分析，滑动摩擦力的大小与接触面的粗糙程度有关，若接触面的粗糙程度不均匀，也会导致弹簧测力计的示数不稳定。
19(除标注外,每空1分)(1)如图所示。(2分) (2)向左移动滑片,直至电压表示数为2.5 V (3)0.24 0.6
(4)6 (5)①0.3 A ②位置保持不变 ③(1–0.3 A)R ×0.3 A
【解题思路】(1)由题图可知，电压表使用的是0~15 V的量程，由于小灯泡的额定电压为2.5V，使用0~15 V量程太大，会因读数不准确而产生较大误差，故应使用0~3V的量程，将电压表的“3”接线柱与小灯泡的右接线柱相连。
(2)由“两电表均有示数”“电路连接无误，各元件完好”，可排除短路和断路故障；小灯泡不亮的原因是滑动变阻器接入电路中的阻值过大，导致电路中电流过小，小灯泡的实际功率过小，没有达到发光功率，故应调节滑片，使滑动变阻器接入电路中的阻值变小，以增大电路中的电流。当电压表示数为2.5V时，小灯泡正常发光，故要使小灯泡正常发光，下一步应进行的操作是：向左移动滑片，直至电压表示数为2.5 V。
(3)小灯泡正常发光时，电压表示数为2.5V；电流表使用0~0.6A的量程，分度值为0.02 A，由题图乙可知，电流表示数为0.2A+0.02 A×2=0.24 A;小灯泡的额定功率为2.5 V×0.24 A=0.6W。
(4)根据串联电路的分压特点可知，当滑动变阻器以最大阻值接入电路时，滑动变阻器分压最大，所以当小灯泡正常发光时，滑动变阻器可分得的最大电压 20Ω=4.8 V。因此在本实验中,电源的电压不能超过2.5 V+4.8V=7.3V。结合图丙可知，本实验中可选用的最大挡位是6 V挡。
(5)第一步：使小灯泡正常发光。
闭合开关S、S ，断开开关S ，小灯泡与R 并联后与滑动变阻器串联，电流表测量通过小灯泡的电流，移动滑片，使电流表示数等于小灯泡的额定电流0.3A 时，小灯泡正常发光。
第二步：间接测出小灯泡的额定电压UN。
电路中无电压表，需利用定值电阻R 间接测出 U 。闭合开关S、S ，断开开关S ，小灯泡和定值电阻R 仍并联后与滑动变阻器串联，电流表测量通过小灯泡和定值电阻R 的总电流；要使小灯泡仍正常发光，应保持滑片的位置不变；
电流表示数即为总电流I，根据并联电路的电流规律可知，通过定值电阻 R 的电流 两端电压 U = ；根据并联电路的电压规律可知，小灯泡正常发光时，其两端电压(
第三步：推导小灯泡的额定功率P的表达式。
小灯泡的额定功率
20【参考答案及评分标准】
(1)做功 (1分)
(2)三轮摩托车对水平路面的压力 m物)g=(350 kg+400 kg)×10 N/ kg=7500 N
三轮摩托车对水平路面的压强
(3分)
(3)三轮摩托车的速度v=36 km/h=10 m/s
根据 可得
三轮摩托车所受的牵引力
(3分)
(4)热量散失。(或燃料燃烧不充分、废气带走一部分能量、机械装置吸收一部分能量、克服汽油机部件间的摩擦消耗一部分能量等) (1分)
2 【参考答案及评分标准】
(1)热 (1分)
(2)水的体积
由 可得，水的质量
1标准大气压下水的沸点为100℃，水吸收的热量
不计热量损失，此过程茶吧机需要消耗的电能
(3分)
(3)此段时间内茶吧机消耗的电能
保温时间
茶吧机的保温功率
保温状态下通过茶吧机的电流
(3分)
(4)用电高峰时段，输电线中电流增大，分压增大，故茶吧机的实际电压降低，实际功率减小；因烧开满壶水过程中水需要吸收的热量不变，则加热壶消耗的电能不变，由W=Pt可知，加热时间变长。 (2分)
