(共35张PPT)
第三节　构造地貌的形成

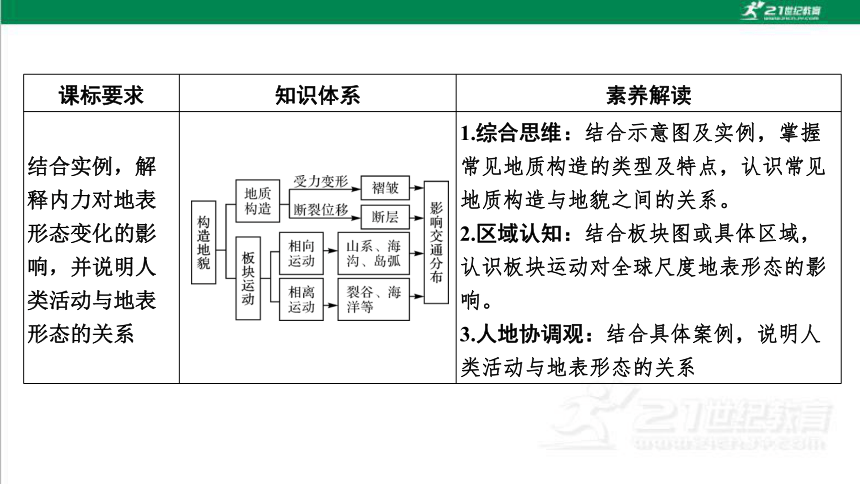

课标要求 知识体系 素养解读
结合实例，解释内力对地表形态变化的影响，并说明人类活动与地表形态的关系 1.综合思维：结合示意图及实例，掌握常见地质构造的类型及特点，认识常见地质构造与地貌之间的关系。
2.区域认知：结合板块图或具体区域，认识板块运动对全球尺度地表形态的影响。
3.人地协调观：结合具体案例，说明人类活动与地表形态的关系
课时1　地质构造与地貌 (重难课时，层层破)
第四节　海—气相互作用
第三节　构造地貌的形成
“必备知识”梳理

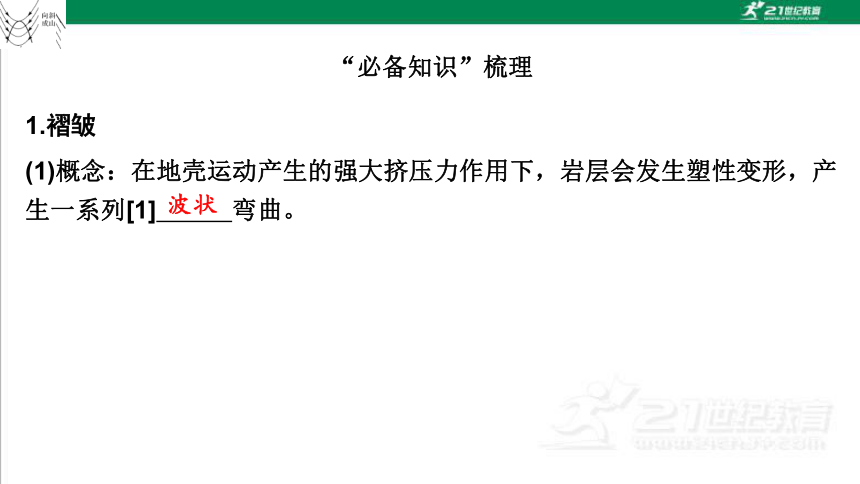

1.褶皱
(1)概念：在地壳运动产生的强大挤压力作用下，岩层会发生塑性变形，产生一系列[1]　　　弯曲。
波状

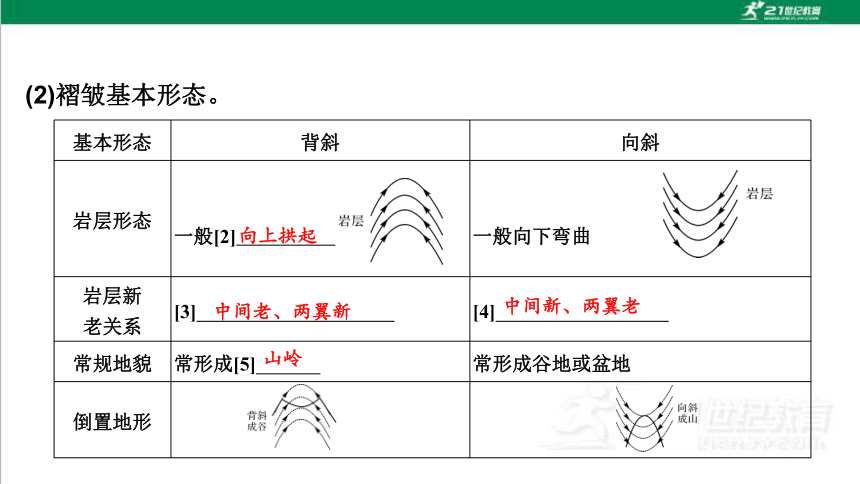

(2)褶皱基本形态。
基本形态 背斜 向斜
岩层形态
一般[2]　　　　　
一般向下弯曲
岩层新
老关系 [3]　　　　 　　 [4] 　　　　　 　 　
常规地貌 常形成[5]　　　 常形成谷地或盆地
倒置地形
向上拱起
中间老、两翼新
中间新、两翼老
山岭

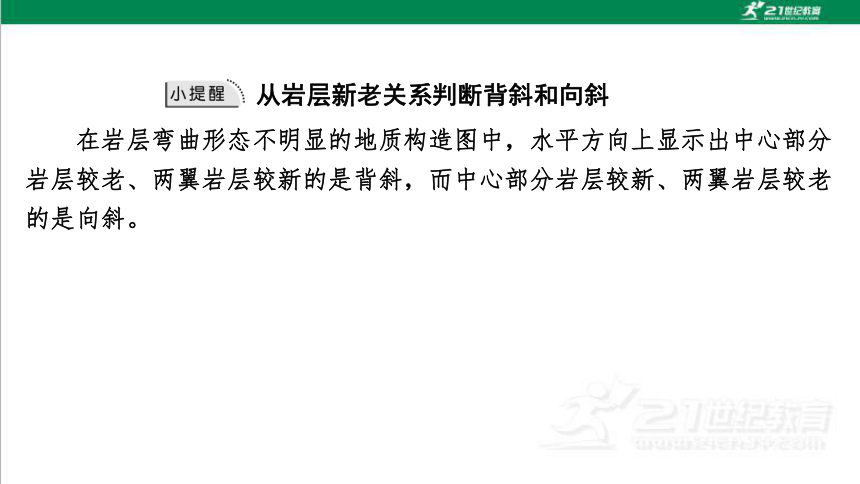

从岩层新老关系判断背斜和向斜
　　在岩层弯曲形态不明显的地质构造图中，水平方向上显示出中心部分岩层较老、两翼岩层较新的是背斜，而中心部分岩层较新、两翼岩层较老的是向斜。

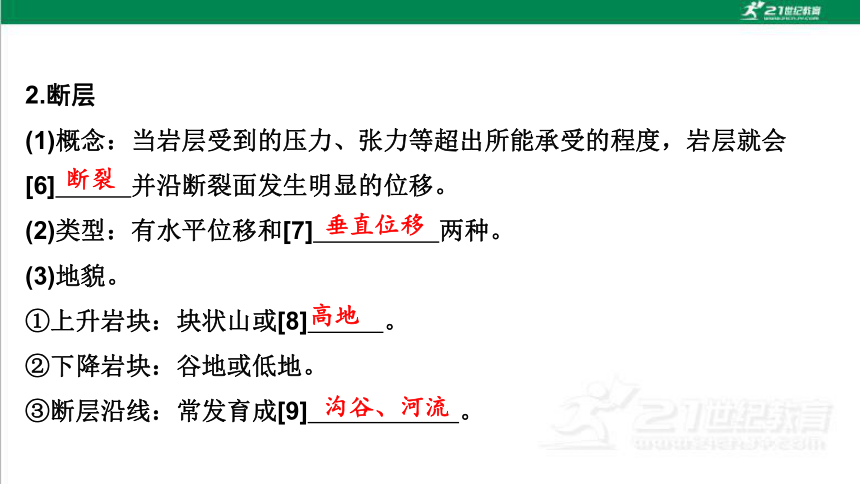

2.断层
(1)概念：当岩层受到的压力、张力等超出所能承受的程度，岩层就会
[6]　　　并沿断裂面发生明显的位移。
(2)类型：有水平位移和[7]　　　　　两种。
(3)地貌。
①上升岩块：块状山或[8]　　　。
②下降岩块：谷地或低地。
③断层沿线：常发育成[9]　　　　　　。
断裂
垂直位移
高地
沟谷、河流

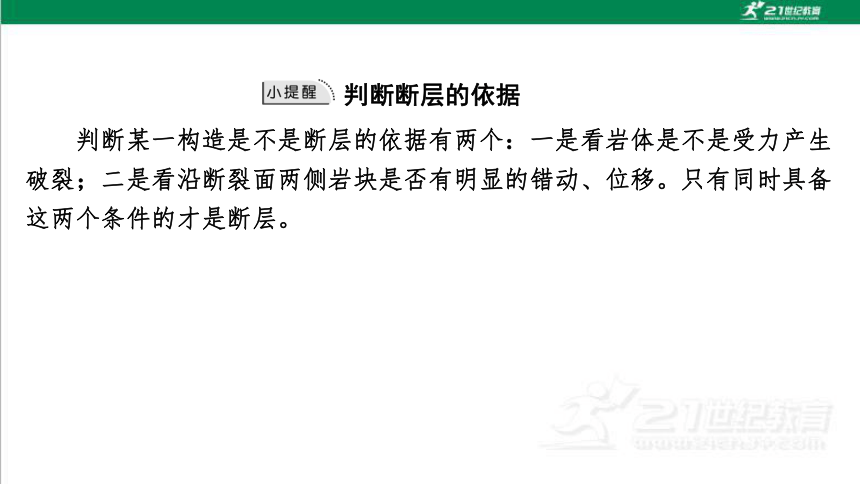

判断断层的依据
　　判断某一构造是不是断层的依据有两个：一是看岩体是不是受力产生破裂；二是看沿断裂面两侧岩块是否有明显的错动、位移。只有同时具备这两个条件的才是断层。
“关键能力”突破

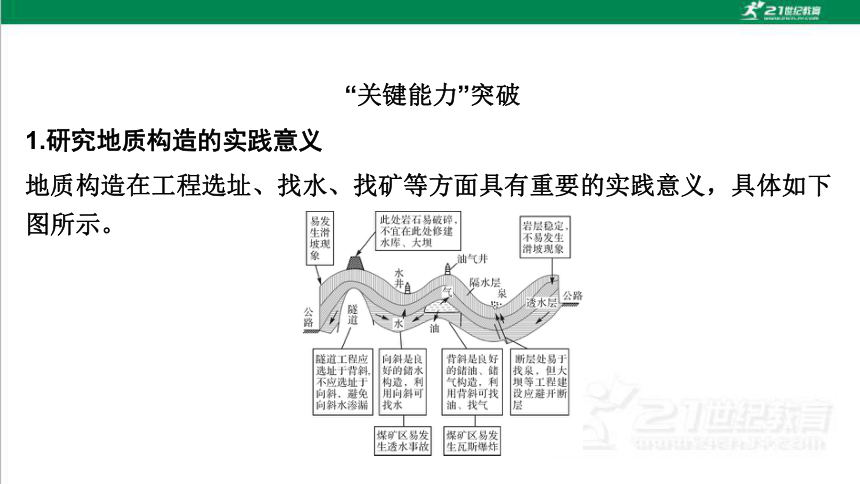

1.研究地质构造的实践意义
地质构造在工程选址、找水、找矿等方面具有重要的实践意义，具体如下图所示。

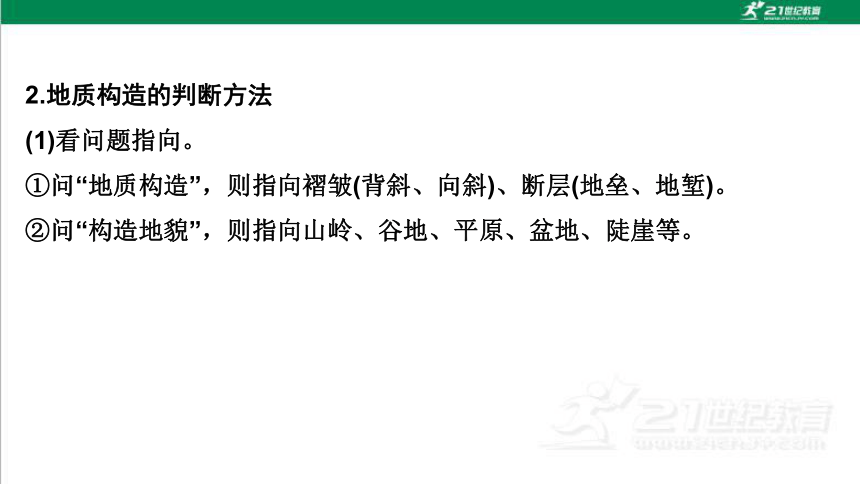

2.地质构造的判断方法
(1)看问题指向。
①问“地质构造”，则指向褶皱(背斜、向斜)、断层(地垒、地堑)。
②问“构造地貌”，则指向山岭、谷地、平原、盆地、陡崖等。

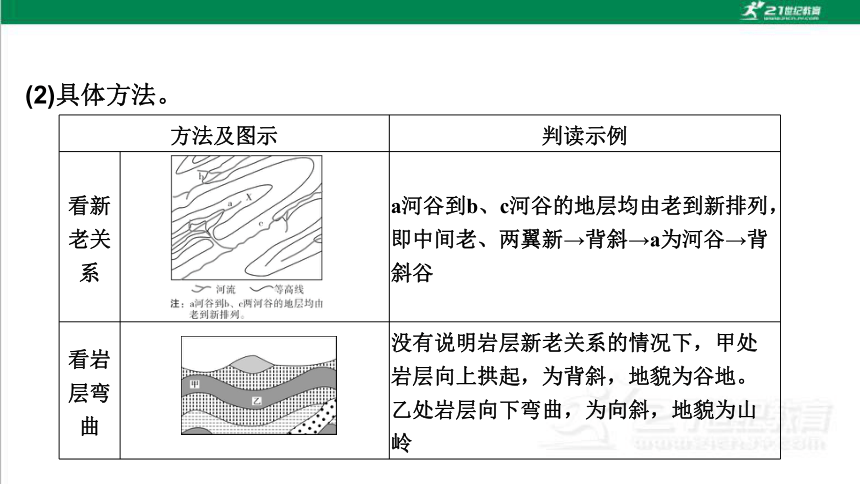

(2)具体方法。
方法及图示 判读示例
看新
老关
系 a河谷到b、c河谷的地层均由老到新排列，即中间老、两翼新→背斜→a为河谷→背斜谷
看岩
层弯
曲 没有说明岩层新老关系的情况下，甲处岩层向上拱起，为背斜，地貌为谷地。乙处岩层向下弯曲，为向斜，地貌为山岭

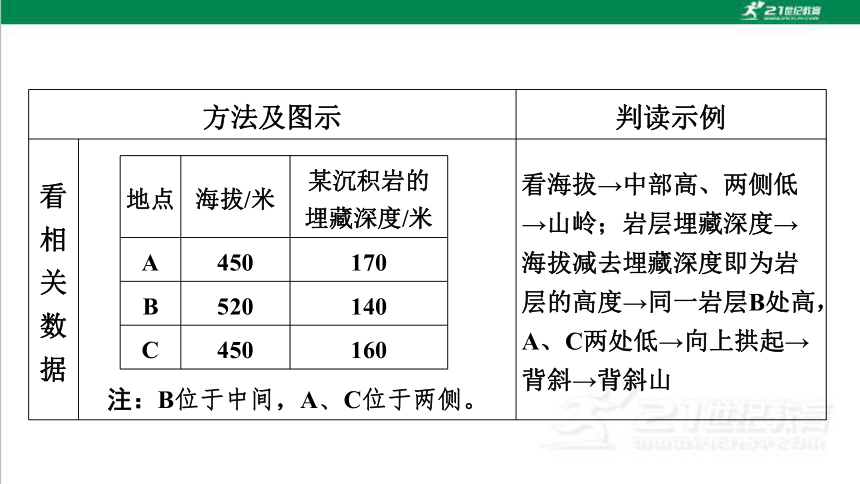

地点 海拔/米 某沉积岩的
埋藏深度/米
A 450 170
B 520 140
C 450 160
方法及图示 判读示例
看
相
关
数
据
注：B位于中间，A、C位于两侧。 看海拔→中部高、两侧低→山岭；岩层埋藏深度→海拔减去埋藏深度即为岩层的高度→同一岩层B处高，A、C两处低→向上拱起→背斜→背斜山
3.断层对地貌的影响
位移方向 对地貌的影响 举例
以水平
方向为主 岩层在水平方向上被错断。错断原有的地貌，或在断层附近派生出若干地貌 美国圣安地列斯断层
以垂直
方向为主 相对上升的岩块经风化侵蚀常成为块状山或高地 我国华山、庐山、泰山
相对下降的岩块常形成谷地或低地 我国渭河平原、汾河谷地
“学科素养”应用
［命题探究］
(2021年河北高考地理)下图为我国某盆地油藏地质剖面示意图，其中F1~F4为断层。在多次区域性水平挤压力作用下，大型燃料油藏受到构造甲、乙、丙的破坏，使石油组分大量散失。据此完成(1)~(2)题。
(1)形成构造甲、乙、丙的局部地质作用是(　　)
A.水平挤压 B.水平拉张
C.垂向挤压 D.垂向拉张
A
(2)构造甲、乙、丙会导致石油组分大量散失的根本原因是(　　)
A.F1~F4疏导性能好
B.F1~F4延伸到地表
C.石油埋藏层位较浅
D.F1~F4断至含油层
D
【思维过程】
断层
背斜
张力
相通
散失
［跟踪训练］
考向1　褶皱与地貌
　　(2024年浙江金华模拟)湖北宜昌市区附近的潮水河流域面积仅4.05平方千米，属岩溶槽谷地貌，出露的地层①~⑤(由新到老)形成于寒武纪，呈小角度单向倾斜分布。潮水洞属岩溶间歇泉，是流域内最主要的地下水排泄点，也是当地主要的饮用水源地。下图为潮水河流域出露地层及岩溶水系分布示意图。据此完成第1~2题。
1.最有可能是隔水岩层的地层序号为(　　)
A.② B.③ C.④ D.⑤
解析：1题，潮水河位于②③地层区域，且②③地层均有河流及地下暗河入口分布，说明②③地层为透水的可溶性岩层，A、B项错误；由岩层新老关系可知，④地层比③地层老，位于③地层下方，且潮水河与杨家溪分属不同流域，故④地层最可能是隔水岩层，C项正确；⑤地层比④地层老，位于④地层下方，是否为隔水层难以直接据图判断，D项错误。
C　
2.推测杨家溪流经区域的地质构造及图示判断依据是(　　)
A.向斜，河流流经地区地势较低
B.背斜，岩层张裂易受流水溶蚀
C.向斜，两侧对称分布有⑤地层
D.背斜，两侧对称分布有⑤地层
解析：第2题，以杨家溪为轴，其西北和东南对称分布有较老的⑤地层，西北部其他岩层未显示，但东南部是从轴线开始岩层渐新，即中心岩层老、两翼岩层新，故判断区域为背斜构造，D项正确。
D　
考向2　断层与地貌
　　(2024年浙江台州模拟)下图为太原盆地及周边地区地质构造与地貌示意图。据此完成第3~4题。
3.据图推测，太原盆地的地质构造是(　　)
A.向斜 B.地堑
C.地垒 D.背斜
B
解析：第3题，由图中信息可知，图中沿盆地边缘有断裂发育，盆地所在岩块相对下降，两侧岩块相对抬升，相对抬升的岩块为地垒，相对下降的岩块为地堑，所以图中盆地地质构造为地堑，B项正确。
4.下列对图示地貌类型及其主要成因的叙述，正确的有(　　)
①冲积平原—风力沉积　②黄土台地—流水沉积　③黄土丘陵—流水侵蚀　④基岩山地—地壳抬升
A.①② B.②③ C.②④ D.③④
解析：第4题，冲积平原是流水沉积作用形成的，①错误；黄土台地是风力沉积作用形成的，②错误；黄土丘陵是流水侵蚀作用形成的，③正确；基岩山地是地壳抬升作用形成的，④正确。
D
考向3　研究地质构造的实践意义
　　油气聚集是指油气在地层圈闭构造中积聚形成油气藏的过程。如图示意某油气藏附近地质构造剖面，其岩层中间新、两翼老，且①~⑥为生油岩(指富含有机质、大量生成油气与排出油气的岩石)，生油岩上覆砂岩和砾岩。据此完成第5~6题。
5.最可能形成油气藏的地点是(　　)
A.Ⅰ、Ⅱ B.Ⅱ、Ⅲ
C.Ⅲ、Ⅳ D.Ⅳ、Ⅴ
解析：第5题，由材料可知，油气聚集是指油气在地层圈闭构造中积聚形成油气藏的过程。图中Ⅳ、Ⅴ上面有辉绿岩，属于圈闭构造，可能形成油气藏，D项正确。
D
6.该地(　　)
A.阴影部分地层相对两侧左降右升
B.大致为背斜地质构造
C.甲处岩体可能是花岗岩
D.辉绿岩形成早于生油岩
解析：第6题，根据岩层分布可以看出，阴影部分地层相对于左侧岩体有所下降，相对于右侧岩体有所上升，A项正确。
A
“核心价值”提升
图表技能必“读”⑧
岩层剖面图的判读
　［常见图形］
　
［判读技巧］
1.岩层新老关系的判断方法
(1)看沉积岩：沉积岩岩层年龄越老，其位置越靠下；岩层年龄越新，其位置越靠上，即越接近地表。如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。
(2)看断层：断层形成时间晚于被断裂的岩层。
(3)看岩浆岩：岩浆岩(包括喷出岩和侵入岩)的形成晚于其切穿的岩层。如图1中Ⅳ岩层形成时间晚于其所切穿的岩层Ⅲ。
(4)看变质岩：变质岩是岩石在变质作用下形成的，因而变质岩的形成时间晚于其相邻的岩浆岩。
(5)看侵蚀面：若两个岩层之间有明显的侵蚀面存在，说明下部岩层形成后，该地地壳隆起后地层遭受外力侵蚀。若侵蚀面上覆有新的岩层，说明该地地壳下沉。
2.地质构造的判断方法
(1)看岩层是否连续：褶皱由连续的褶曲组成。如图3中的乙、丙为由连续的褶曲组成的褶皱。
(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常形成山岭(如图3中乙)；岩层向下弯曲一般为向斜，未侵蚀前常形成谷地或盆地(如图3中丁)。
(3)看岩层的新老关系：中间老、两翼新为背斜，中间新、两翼老为向斜，这是判断背斜与向斜最可靠的依据。
(4)看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对上升或下降运动。如图1中Ⅱ处、图3中甲处均为断层。
3.地壳运动性质的判断方法
(1)褶皱、断层的存在说明经历了地壳的水平(或垂直)运动。如图1中的断层，岩层未发生弯曲，说明经历了垂直运动；图2中的褶皱、图3中的褶皱和断层，都说明该地经历了水平挤压作用。
(2)有沉积岩层或沉积物说明经历了沉积作用且沉积时地势低洼，也可能伴随着下降运动。如图1中左侧岩层Ⅰ，图2、图3中的各岩层都说明经历了沉积作用。
(3)若某个年代的岩层缺失，说明该地区该年代地壳上升，没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，但后来该地地壳上升，形成的岩层又被侵蚀掉。
［应用体验］
　　(2024年四川乐山期中)下图为某区域地质剖面示意图。读图，完成第1~3题。
1.图中岩石形成最早的是(　　)
A.花岗岩 B.乙岩石
C.页岩 D.石灰岩
D
2.图中乙岩石最有可能是(　　)
A.板岩 B.片麻岩
C.大理岩 D.玄武岩
C
3.导致图中甲处岩层顶部缺失的原因是(　　)
A.背斜的底部岩性疏松，被侵蚀而成
B.向斜的顶部岩性疏松，被侵蚀而成
C.背斜的顶部岩性坚硬，被侵蚀而成
D.背斜的顶部岩性疏松，被侵蚀而成
D
【技法应用】
角度 思维过程
看岩石(岩层)的新老关系 看沉积岩→越往下越老→石灰岩早于页岩
看岩浆岩→晚于所切穿的岩层→花岗岩晚于石灰岩和页岩
看变质岩→晚于相邻的岩石→图中乙为变质岩→晚于花岗岩和石灰岩
判地质构造 甲处岩层向上拱起，为背斜
析岩层缺失 甲处岩层顶部为侵蚀面，岩层缺失主要是地壳抬升，背斜顶部岩层易断裂，岩层被外力侵蚀而成
