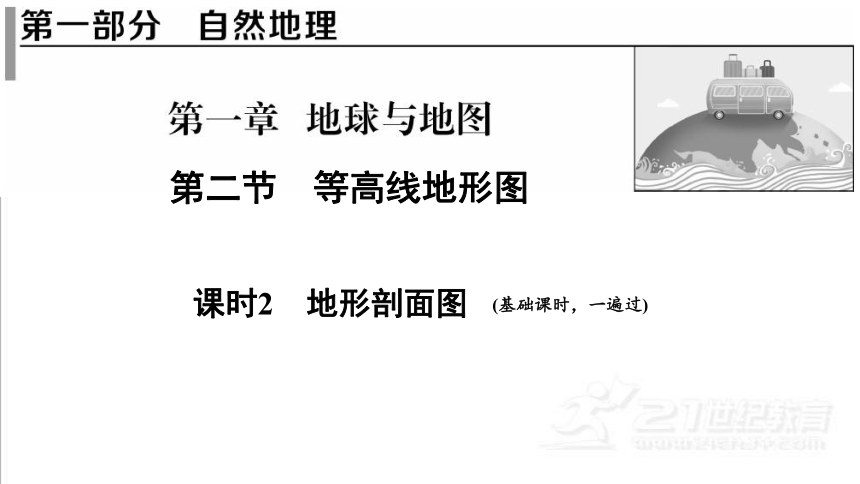

课时2　地形剖面图
第二节　等高线地形图
(基础课时，一遍过)
“必备知识”梳理

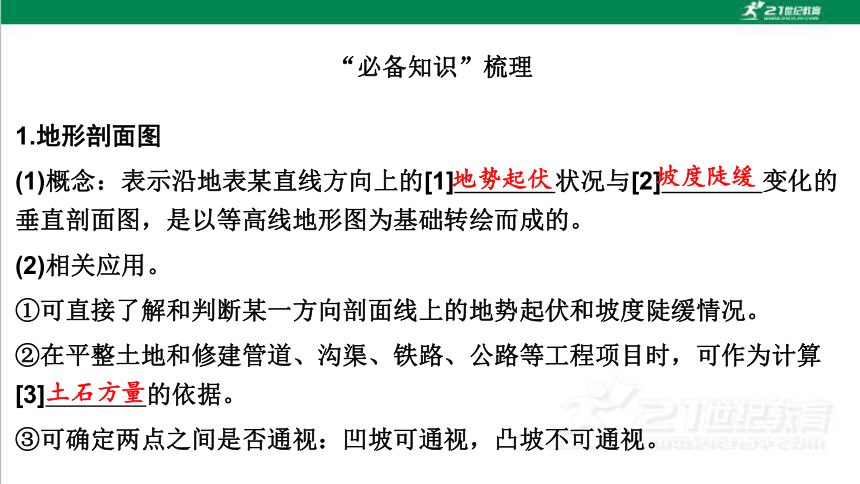

1.地形剖面图
(1)概念：表示沿地表某直线方向上的[1]　　　　状况与[2]　　　　变化的垂直剖面图，是以等高线地形图为基础转绘而成的。
(2)相关应用。
①可直接了解和判断某一方向剖面线上的地势起伏和坡度陡缓情况。
②在平整土地和修建管道、沟渠、铁路、公路等工程项目时，可作为计算[3]　　　　的依据。
③可确定两点之间是否通视：凹坡可通视，凸坡不可通视。
地势起伏
坡度陡缓
土石方量

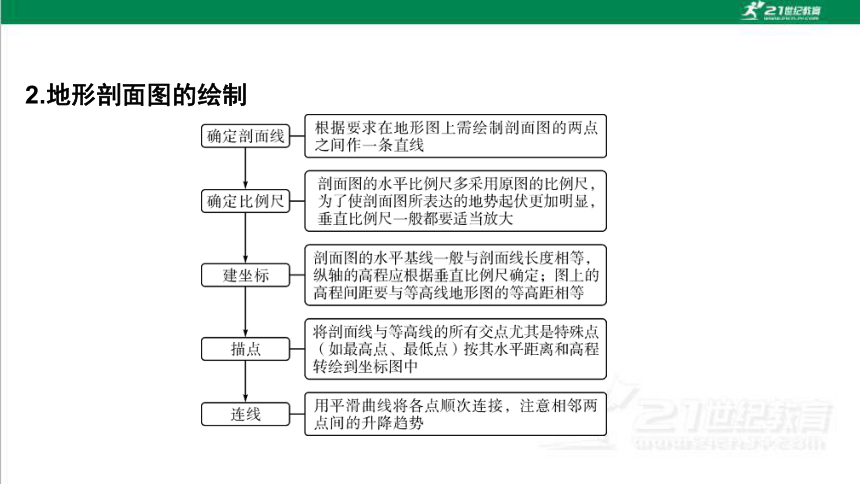

2.地形剖面图的绘制

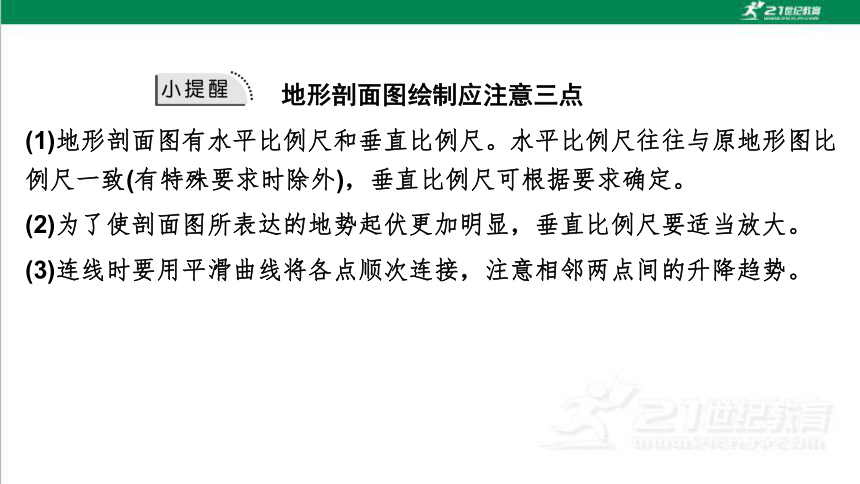

地形剖面图绘制应注意三点
(1)地形剖面图有水平比例尺和垂直比例尺。水平比例尺往往与原地形图比例尺一致(有特殊要求时除外)，垂直比例尺可根据要求确定。
(2)为了使剖面图所表达的地势起伏更加明显，垂直比例尺要适当放大。
(3)连线时要用平滑曲线将各点顺次连接，注意相邻两点间的升降趋势。
3.地形剖面图的判读
(1)判读步骤。
①看关键点——起点、终点、最高点、最低点等。

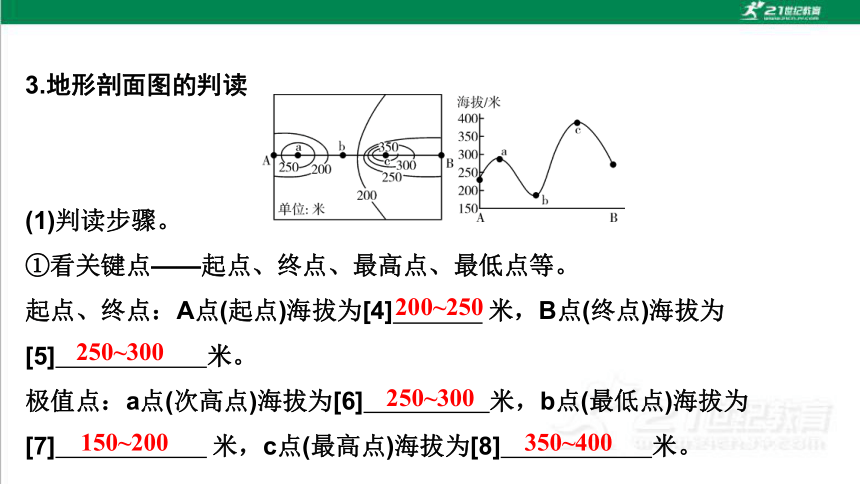

起点、终点：A点(起点)海拔为[4]　　 　 米，B点(终点)海拔为
[5]　　　　　　米。
极值点：a点(次高点)海拔为[6]　　　　　米，b点(最低点)海拔为
[7]　　　　　　 米，c点(最高点)海拔为[8]　　　　　　米。
200~250　
250~300　
250~300　
150~200　
350~400　

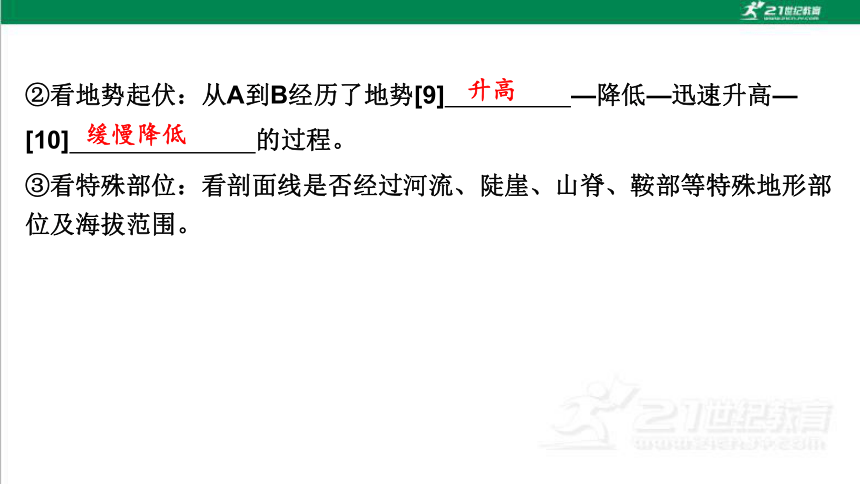

②看地势起伏：从A到B经历了地势[9]　　　　　—降低—迅速升高—
[10]　　　 的过程。
③看特殊部位：看剖面线是否经过河流、陡崖、山脊、鞍部等特殊地形部位及海拔范围。
升高
缓慢降低
(2)通视问题的判读。
①先整体——看两点间是否有山脊、山峰阻挡。

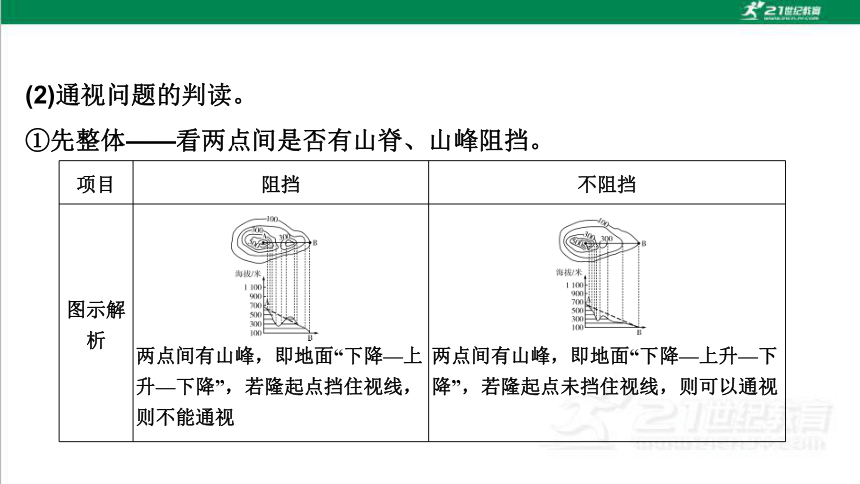

项目 阻挡 不阻挡
图示解析
两点间有山峰，即地面“下降—上升—下降”，若隆起点挡住视线，则不能通视
两点间有山峰，即地面“下降—上升—下降”，若隆起点未挡住视线，则可以通视

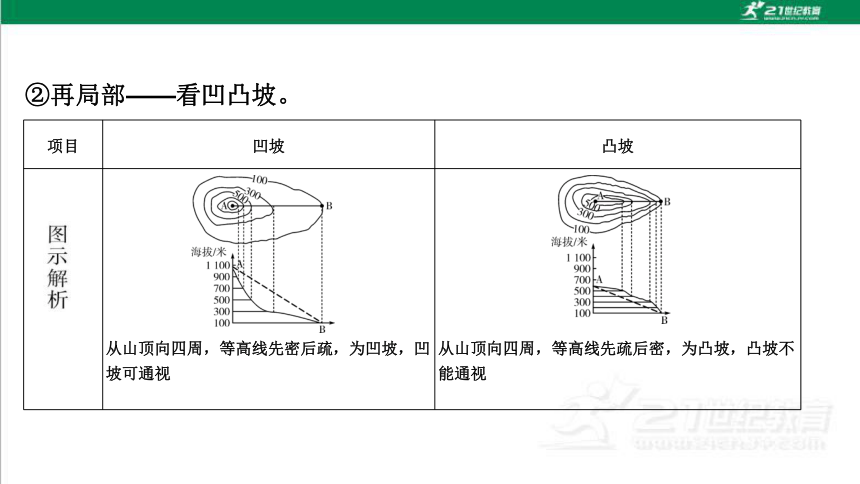

②再局部——看凹凸坡。
项目 凹坡 凸坡
从山顶向四周，等高线先密后疏，为凹坡，凹坡可通视
从山顶向四周，等高线先疏后密，为凸坡，凸坡不能通视
“学科素养”应用
考向1　地形剖面图的判读

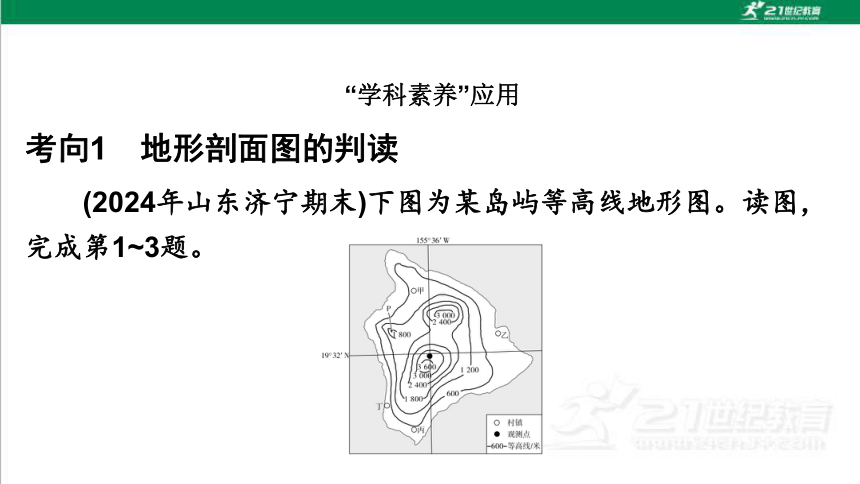

　　(2024年山东济宁期末)下图为某岛屿等高线地形图。读图，完成第1~3题。
　

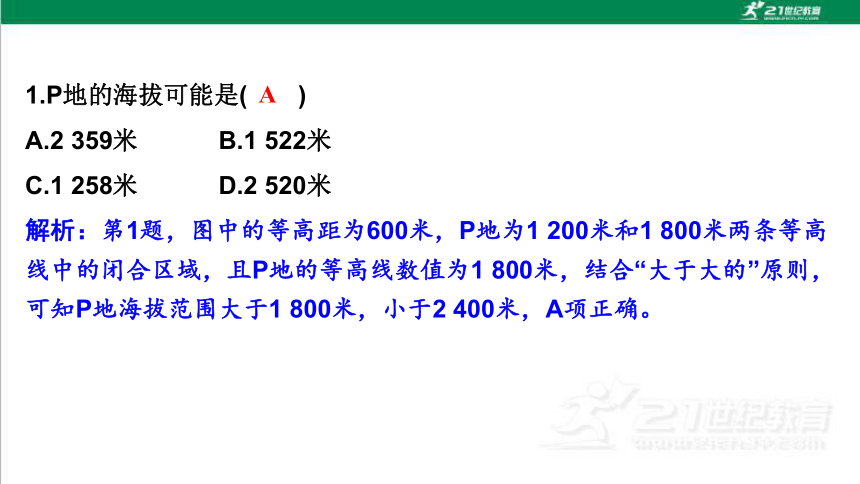

1.P地的海拔可能是(　　)
A.2 359米 B.1 522米
C.1 258米 D.2 520米
解析：第1题，图中的等高距为600米，P地为1 200米和1 800米两条等高线中的闭合区域，且P地的等高线数值为1 800米，结合“大于大的”原则，可知P地海拔范围大于1 800米，小于2 400米，A项正确。
A

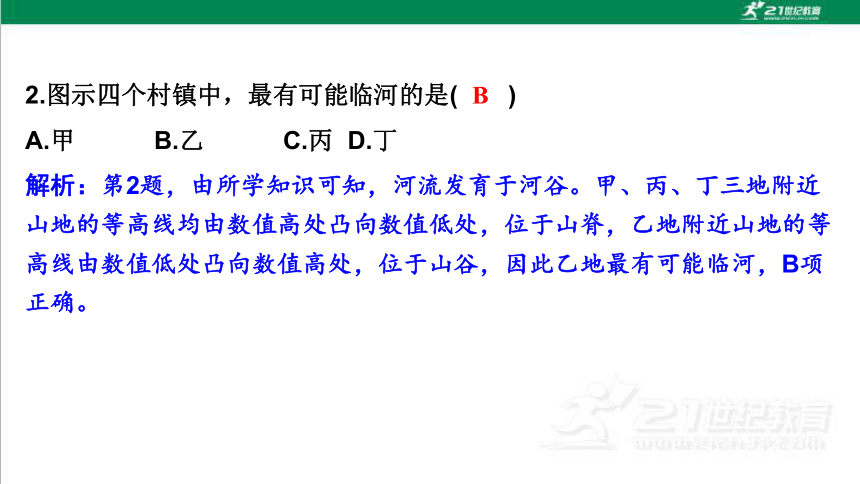

2.图示四个村镇中，最有可能临河的是(　　)
A.甲 B.乙 C.丙 D.丁
解析：第2题，由所学知识可知，河流发育于河谷。甲、丙、丁三地附近山地的等高线均由数值高处凸向数值低处，位于山脊，乙地附近山地的等高线由数值低处凸向数值高处，位于山谷，因此乙地最有可能临河，B项正确。
B

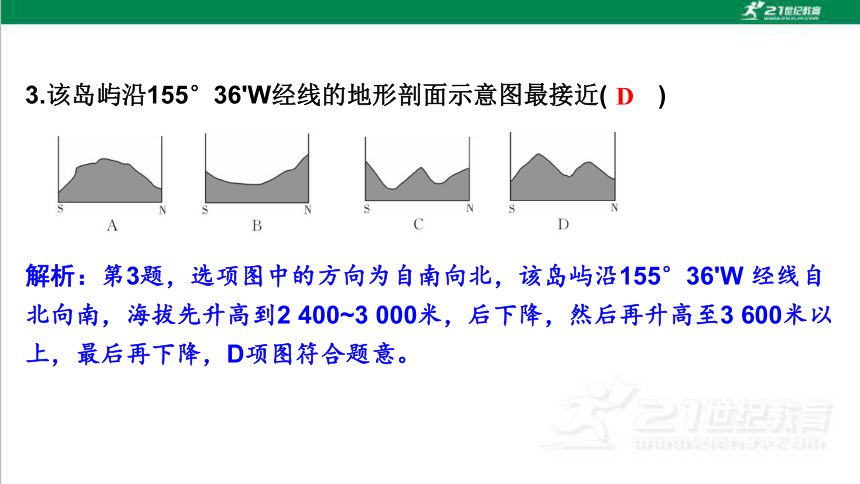

3.该岛屿沿155°36'W经线的地形剖面示意图最接近(　　)
解析：第3题，选项图中的方向为自南向北，该岛屿沿155°36'W 经线自北向南，海拔先升高到2 400~3 000米，后下降，然后再升高至3 600米以上，最后再下降，D项图符合题意。
D
考向2　通视问题
　　(2024年辽宁名校联盟联考)我国某自然保护区内保存着较为完整的热带山地雨林。下图示意该自然保护区内等高线分布，R地建有雨林防火瞭望塔。据此完成第4~6题。
4.图示区域最大高差可能为(　　)
A.120米 B.130米
C.140米 D.150米
解析：第4题，读图可知，图中等高距为10米，海拔最高点位于东北部，海拔为1 000~1 010米，海拔最低点位于西南部，海拔为860~870米，计算可得图示区域的高差为130~150 米，最大高差最有可能为140米，C项正确。
C
5.图中海拔最低点位于R地的(　　)
A.西北方 B.西南方
C.东北方 D.东南方
解析：第5题，据图分析可知，图中等高距为10米，海拔最低点位于西南部，海拔范围为860~870 米，结合图中指向标可知，图中海拔最低点位于R地的西南方，B项正确。
B
6.R地雨林防火瞭望塔不能及时发现火情的地点是(　　)
A.①② B.②③ C.①④ D.③④
解析：第6题，R地与①④两地之间有山脊或山峰阻挡，无法通视，因此R地雨林防火瞭望塔不能及时发现①④两地的火情，C项正确。
C
(本栏目对应学生用书P390~391)
一、选择题
　　(2024年四川成都模拟)下图为某区域等高线地形图，甲、乙两地建有养殖场。据此完成第1~3题。
1.从图中可知(　　)
A.山峰的海拔可能为1 044米
B.乙地海拔可能为1 035米
C.①处陡崖相对高度为10~20米
D.区域内最大高差接近60米
解析：第1题，读图可知，①处陡崖有3条等高线重叠，相对高度为10~20米，C项正确。
C
2.①③④⑤四地中，在②地一定可以看到的是(　　)
A.①③ B.①⑤ C.③④ D.④⑤
解析：第2题，由图中等高线的弯曲方向和疏密分布可知，①②之间为凹坡，可以通视；③地位于谷底附近，海拔低于②地，且②③之间为凸坡，不能通视；②④两地分别位于陡崖的上、下方，但②地不在陡崖边缘处，且据图无法判断②地的坡度数值，因此不能确定两地间能否通视；②⑤两地分别位于谷地的两端，可以通视，因此在②地一定可以看到的是①⑤两地，B项正确。
B
3.若图中建有一小型水库，甲养殖场濒临水库最高水位，则(　　)
A.水库最深为10~15米
B.水坝最低处可能为1 000米
C.库区水面大于1平方千米
D.甲、乙两养殖场将污染水库
解析：第3题，据图可知，水库应该建在图中山峰右侧、③地所在山谷以北的小盆地处。甲养殖场海拔最低处靠近1 020米等高线，将该等高线作为最高水位线，水库最低处海拔为1 005~1 010米，因此水库最深为10~15米，水坝最低处不可能为1 000米，A项正确。
A
　(2024年广东湛江期末)珂楼崮位于山东省邹城、泗水、平邑三地交界处，海拔569米。当地某高中户外活动小组在4月的一个周末前往郊外的珂楼崮开展穿越活动。下图示意珂楼崮周边地形。据此完成第4~5题。
4.图示穿越路线中，最大地势落差可能为(　　)
A.100米 B.199米
C.269米 D.349米
解析：第4题，图示穿越路线中，海拔最低点位于出发点附近，为200~250米；海拔最高点位于珂楼崮主峰东侧，为450~500米，故该穿越路线的地势落差为200~300米，C项正确。
C
5.本次穿越活动中，该小组成员可能观察到(　　)
A.平原上小麦长势正旺
B.太阳从东南方向升起
C.陡崖上瀑布飞流而下
D.梯田水稻插秧农事忙
解析：第5题，4月华北地区冬小麦长势正旺，A项正确。
A
　(2024年山东临沂模拟)某校地理小组的同学进行野外考察活动，下图为考察区域的等高线示意图。读图，完成第6~7题。
6.同学们在甲村测得气温为20 ℃，则此时乙村的气温约为(　　)
A.17 ℃ B.19 ℃ C.24 ℃ D.25 ℃
解析：第6题，读图可知，图中等高距为100米，甲村海拔高度的范围为0~100米，乙村海拔高度的范围为500~600米，乙村比甲村高约400~600米，根据气温垂直递减率可知，乙村比甲村气温低2.4~3.6 ℃，此时甲村的气温为20 ℃，则乙村的气温是16.4~17.6 ℃，A项正确。
A
7.图中既能看到甲村又能看到乙村的观察点是(　　)
A.① B.② C.③ D.④
解析：第7题，读图可知，②观察点与甲村之间主要为山谷地形，与乙村隔河谷相望，不受地形阻挡，因此从②观察点既能看到甲村又能看到乙村，B项正确。
B
　　(2024年山东青岛模拟)2024年暑假，山东省某校地理研学小组对山东省沂水县某区域进行考察。下图是该区域等高线地形图。据此完成第8~10题。
8.研学小组在图示区域最高点进行观察(　　)
A.能看到乙处有车辆在行驶
B.能看到丙处有人在漂流
C.能看到丁处有人在攀岩
D.能看到戊处有人在爬山
解析：第8题，最高点与丙处之间为先陡后缓的凹坡，可以通视，B项正确。
B
9.图中过境省道选线的主要理由是(　　)
A.海拔低，沿河谷伸展
B.起伏小，尽量为直线
C.不跨河，减少工程投入
D.避开断崖，减少地震
解析：第9题，读图可知，过境省道线路平直，没有沿等高线修建，主要是由于经过的地区海拔较低，地势起伏较小，修建难度小，B项正确。
B
10.图中下列地点露营安全性最高的是(　　)
A.甲 B.丙 C.丁 D.戊
解析：第10题，戊地位于山坡，地势较高，附近没有河流经过，不会受到山洪影响，安全性高，D项正确。
D
二、非选择题
11.(2023年四川绵阳模拟)阅读图文材料，回答下列问题。
材料　下图为我国南方某地区局部等高线(单位：米)地形图，M村落多明清古建筑，是著名的旅游景点。
(1)简述图示地区的地形特征。
(2)某游客想拍摄一张M村的全景，在①②③④四处位置中最合适的为
　　　处，并说明理由。
地形以平原、丘陵为主；地势起伏较小，整体由西、南、东向北降低(倾斜)。
④
理由：与M村距离适宜，海拔较高，前方视野开阔，视线通透，可以俯视全村。
(3)该村在甲处修坝建设山塘水库，试分析其合理性。
坝长较短，工程量较小，且坝址两端地势和缓，施工难度小，总投入较小；甲处附近为“肚大口小”的口袋形地形，口小处(甲处)为水库坝址的理想位置，修坝可以使水库库容(蓄水)量达到最大；在甲处修坝可以最大限度地调控河流，方便附近农田灌溉，同时也能减少洪涝灾害对M村的影响。
12.(2024年福建漳州模拟)阅读图文材料，回答下列问题。
材料　高山滑雪被誉为“冬奥会皇冠上的明珠”，是最具观赏性的冬奥项目之一。该项目要求赛道的坡度为15°~30°(sin 15°=0.258 9)，在长度3 000米范围内实现800米以上落差。下图示意2022年北京冬奥会北京延庆小海坨山国家高山滑雪雪道地区等高线分布，图中线路甲、乙、丙中，最终确定乙作为冬奥会高山滑雪赛道的一条主雪道，长度约为3 000米。
(1)画图示意乙雪道沿途高程的大致变化。
绘图略。绘图要求：纵坐标标注数值、要素(高程)；最高点海拔接近2 200米，最低点海拔1 300米；沿途高程变化。
(2)说明确定乙线路作为高山滑雪主雪道的理由。
滑雪雪道落差约900米，大于800米，长度约3 000米，符合该项目赛道的落差和长度的要求；滑雪雪道落差与长度的比值约为0.3，在0.258 9~0.5范围内，即坡度在15°~30°范围内，符合赛道的坡度要求；主要位于山脊上，有利于高山滑雪各个项目比赛进行和观众观看(位于山地南坡，阳光较充足，利于观众观看)。
