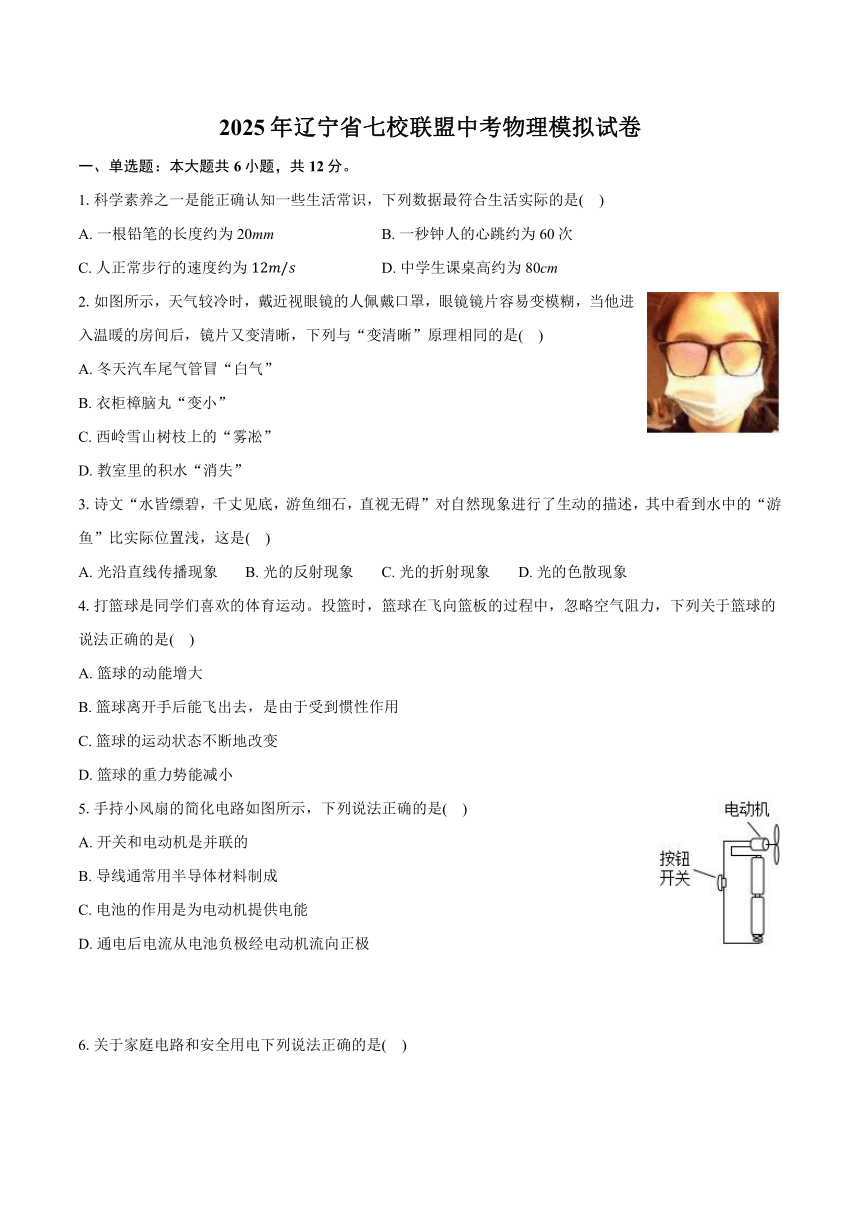

2025年辽宁省七校联盟中考物理模拟试卷
一、单选题：本大题共6小题，共12分。
1.科学素养之一是能正确认知一些生活常识，下列数据最符合生活实际的是( )
A. 一根铅笔的长度约为20mm B. 一秒钟人的心跳约为60次
C. 人正常步行的速度约为 D. 中学生课桌高约为80cm
2.如图所示，天气较冷时，戴近视眼镜的人佩戴口罩，眼镜镜片容易变模糊，当他进入温暖的房间后，镜片又变清晰，下列与“变清晰”原理相同的是( )
A. 冬天汽车尾气管冒“白气”
B. 衣柜樟脑丸“变小”
C. 西岭雪山树枝上的“雾凇”
D. 教室里的积水“消失”
3.诗文“水皆缥碧，千丈见底，游鱼细石，直视无碍”对自然现象进行了生动的描述，其中看到水中的“游鱼”比实际位置浅，这是( )
A. 光沿直线传播现象 B. 光的反射现象 C. 光的折射现象 D. 光的色散现象
4.打篮球是同学们喜欢的体育运动。投篮时，篮球在飞向篮板的过程中，忽略空气阻力，下列关于篮球的说法正确的是( )
A. 篮球的动能增大
B. 篮球离开手后能飞出去，是由于受到惯性作用
C. 篮球的运动状态不断地改变
D. 篮球的重力势能减小
5.手持小风扇的简化电路如图所示，下列说法正确的是( )
A. 开关和电动机是并联的
B. 导线通常用半导体材料制成
C. 电池的作用是为电动机提供电能
D. 通电后电流从电池负极经电动机流向正极
6.关于家庭电路和安全用电下列说法正确的是( )
A. 空气开关跳闸后立即手动复位
B. 电路中电流过大，漏电保护器会自动切断电路
C. 电能表可以直接测量用电器的功率
D. 金属外壳的家用电器一定要使用三脚插头
二、多选题：本大题共3小题，共6分。
7.在联合国峰会上我国提出了要提高非化石能源消费比重的计划，下列关于原子、能源和能量，说法正确的是( )
A. 电子、原子核、质子是按物体尺度由小到大的顺序排列的
B. 化石能源是不可再生能源
C. 能量在转化过程中一定遵守能量守恒定律
D. 在热传递过程中，热量能自发地从高温物体转移到低温物体
8.关于下列四幅图，说法正确的是( )
A. 图甲中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极
B. 图乙是发电机的原理图
C. 图丙通电导线周围存在着磁场，将小磁针移走，则该磁场消失
D. 图丁扬声器的工作原理与其相同
9.图甲是热敏电阻温度计电路图，其中是热敏电阻，阻值随温度t变化的规律如图乙所示。为定值电阻，阻值为，电源电压可调节变化。测量温度时，通过改变电源电压使通过的电流始终保持为2mA。将其中一个电压表表盘改成温度表盘即可测量温度( )
A. 应将电压表的表盘刻度改成相应的温度刻度
B. 在标准大气压下，将放入冰水混合物中时，通过的电流会减小
C. 在测温过程中两端的电压随温度升高而减小
D. 某次测温时，温度表盘上显示的温度是，此时电源电压为
三、填空题：本大题共6小题，共12分。

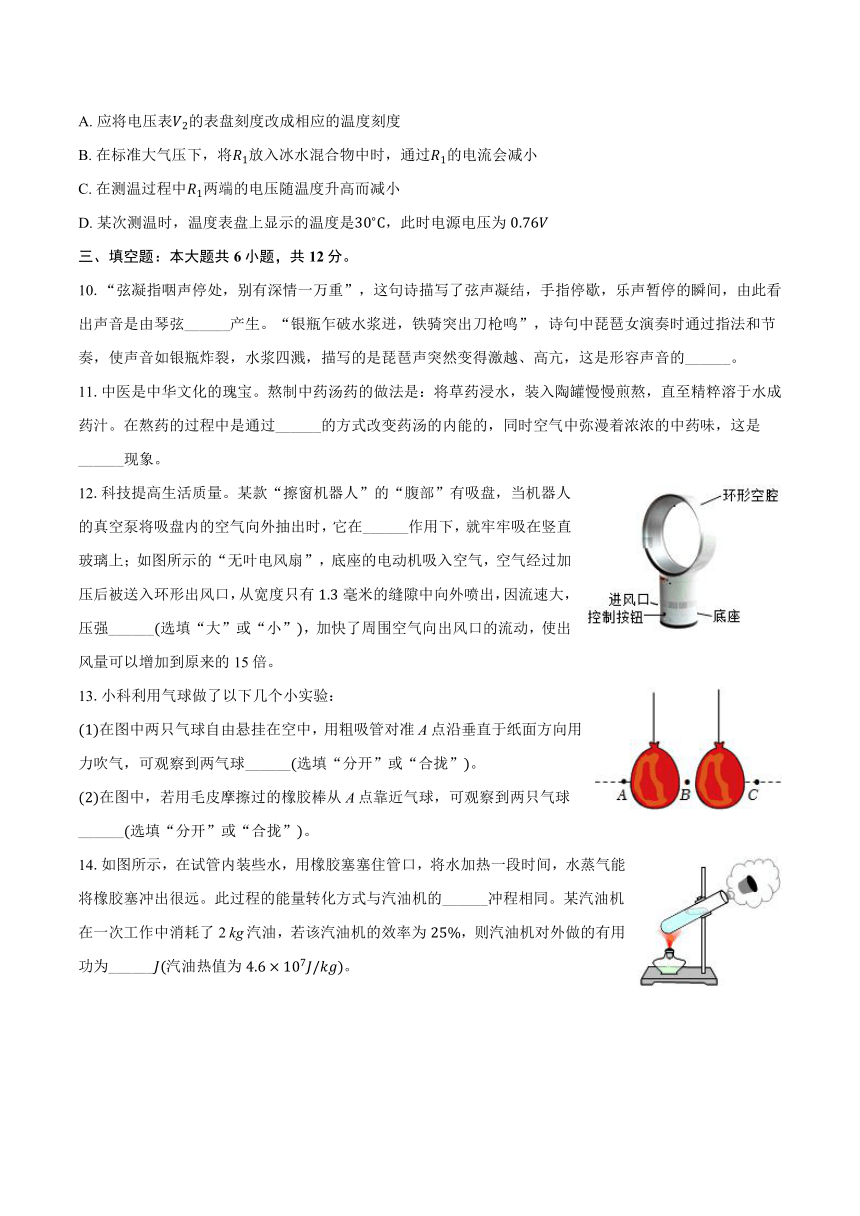

10.“弦凝指咽声停处，别有深情一万重”，这句诗描写了弦声凝结，手指停歇，乐声暂停的瞬间，由此看出声音是由琴弦______产生。“银瓶乍破水浆迸，铁骑突出刀枪鸣”，诗句中琵琶女演奏时通过指法和节奏，使声音如银瓶炸裂，水浆四溅，描写的是琵琶声突然变得激越、高亢，这是形容声音的______。
11.中医是中华文化的瑰宝。熬制中药汤药的做法是：将草药浸水，装入陶罐慢慢煎熬，直至精粹溶于水成药汁。在熬药的过程中是通过______的方式改变药汤的内能的，同时空气中弥漫着浓浓的中药味，这是______现象。
12.科技提高生活质量。某款“擦窗机器人”的“腹部”有吸盘，当机器人的真空泵将吸盘内的空气向外抽出时，它在______作用下，就牢牢吸在竖直玻璃上；如图所示的“无叶电风扇”，底座的电动机吸入空气，空气经过加压后被送入环形出风口，从宽度只有毫米的缝隙中向外喷出，因流速大，压强______选填“大”或“小”，加快了周围空气向出风口的流动，使出风量可以增加到原来的15倍。
13.小科利用气球做了以下几个小实验：
在图中两只气球自由悬挂在空中，用粗吸管对准A点沿垂直于纸面方向用力吹气，可观察到两气球______选填“分开”或“合拢”。
在图中，若用毛皮摩擦过的橡胶棒从A点靠近气球，可观察到两只气球______选填“分开”或“合拢”。
14.如图所示，在试管内装些水，用橡胶塞塞住管口，将水加热一段时间，水蒸气能将橡胶塞冲出很远。此过程的能量转化方式与汽油机的______冲程相同。某汽油机在一次工作中消耗了2 kg汽油，若该汽油机的效率为，则汽油机对外做的有用功为______汽油热值为。

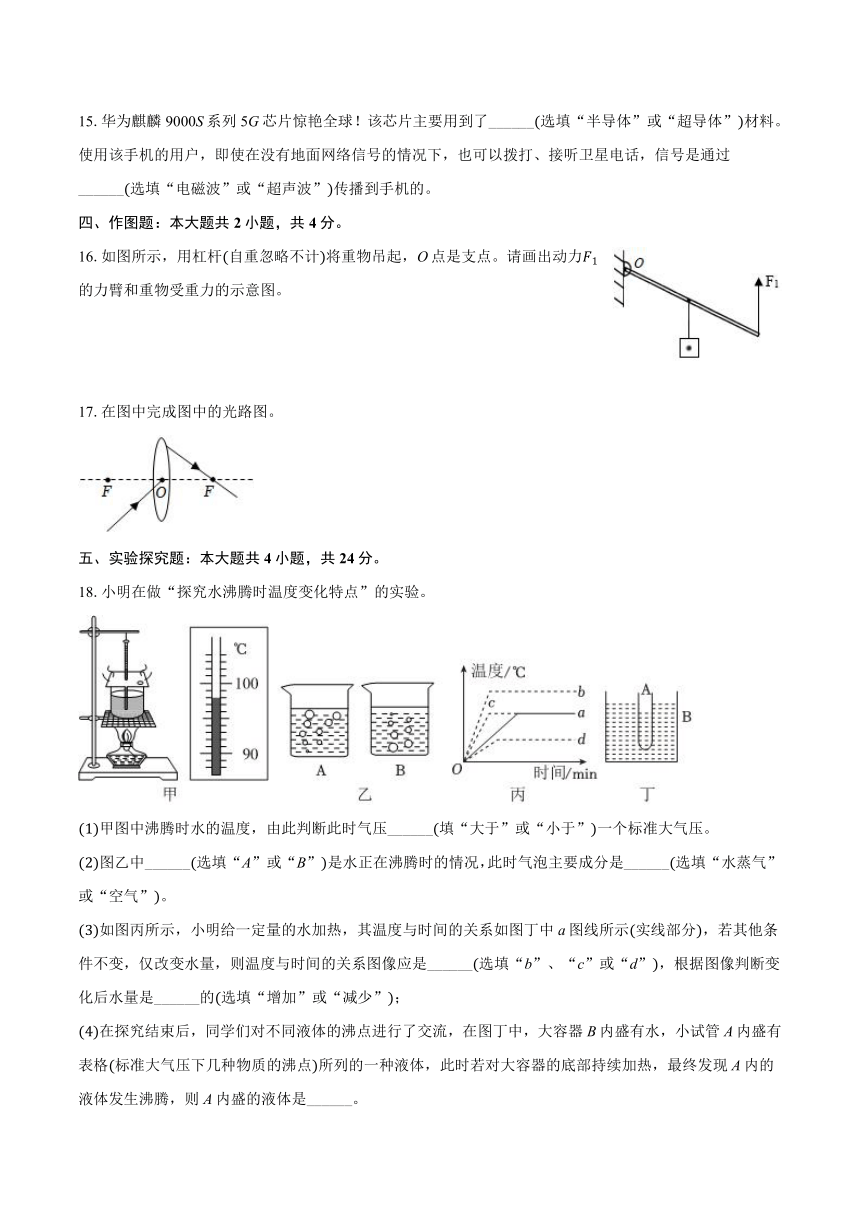

15.华为麒麟9000S系列5G芯片惊艳全球！该芯片主要用到了______选填“半导体”或“超导体”材料。使用该手机的用户，即使在没有地面网络信号的情况下，也可以拨打、接听卫星电话，信号是通过______选填“电磁波”或“超声波”传播到手机的。
四、作图题：本大题共2小题，共4分。
16.如图所示，用杠杆自重忽略不计将重物吊起，O点是支点。请画出动力的力臂和重物受重力的示意图。
17.在图中完成图中的光路图。
五、实验探究题：本大题共4小题，共24分。
18.小明在做“探究水沸腾时温度变化特点”的实验。
甲图中沸腾时水的温度，由此判断此时气压______填“大于”或“小于”一个标准大气压。
图乙中______选填“A”或“B”是水正在沸腾时的情况，此时气泡主要成分是______选填“水蒸气”或“空气”。
如图丙所示，小明给一定量的水加热，其温度与时间的关系如图丁中a图线所示实线部分，若其他条件不变，仅改变水量，则温度与时间的关系图像应是______选填“b”、“c”或“d”，根据图像判断变化后水量是______的选填“增加”或“减少”；
在探究结束后，同学们对不同液体的沸点进行了交流，在图丁中，大容器B内盛有水，小试管A内盛有表格标准大气压下几种物质的沸点所列的一种液体，此时若对大容器的底部持续加热，最终发现A内的液体发生沸腾，则A内盛的液体是______。
物质 沸点
酒精
水
煤油

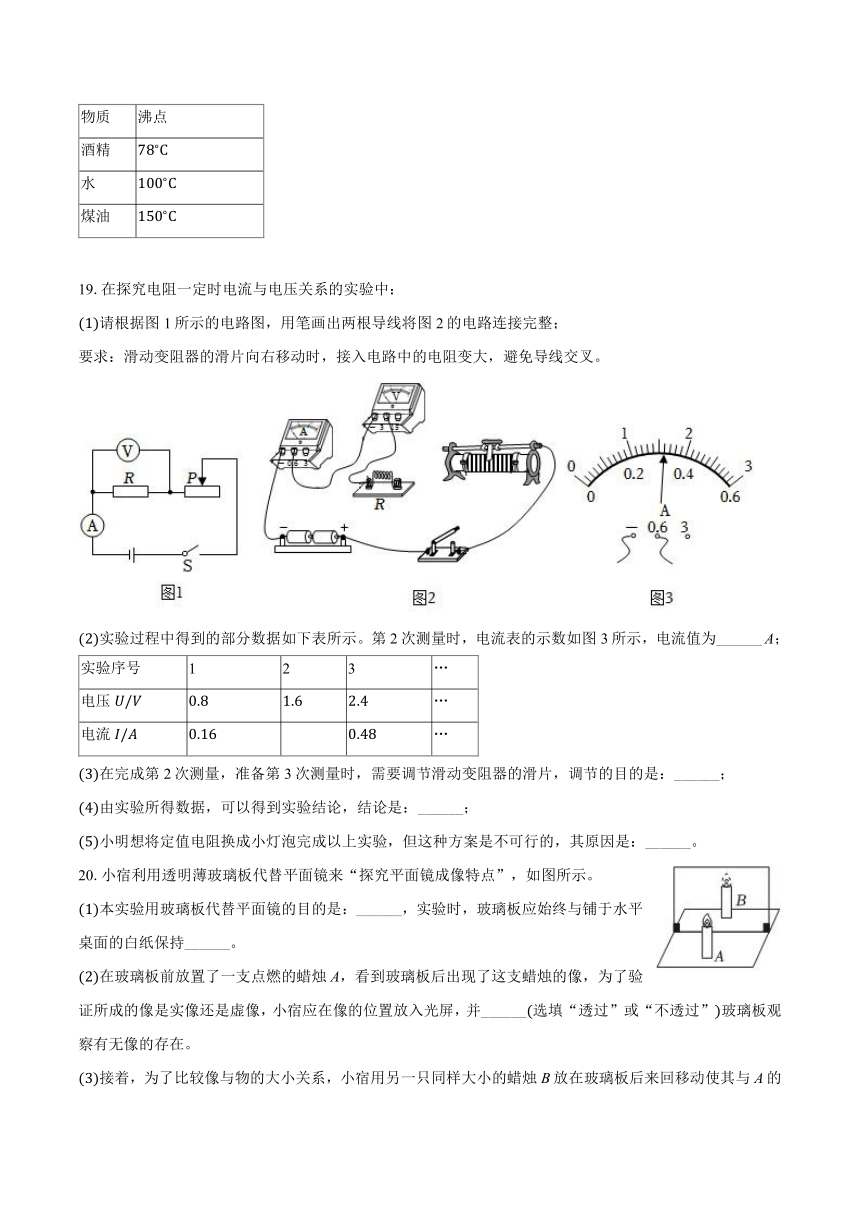

19.在探究电阻一定时电流与电压关系的实验中：
请根据图1所示的电路图，用笔画出两根导线将图2的电路连接完整；
要求：滑动变阻器的滑片向右移动时，接入电路中的电阻变大，避免导线交叉。
实验过程中得到的部分数据如下表所示。第2次测量时，电流表的示数如图3所示，电流值为______ A；
实验序号 1 2 3 …
电压 …
电流 …
在完成第2次测量，准备第3次测量时，需要调节滑动变阻器的滑片，调节的目的是：______；
由实验所得数据，可以得到实验结论，结论是：______；
小明想将定值电阻换成小灯泡完成以上实验，但这种方案是不可行的，其原因是：______。
20.小宿利用透明薄玻璃板代替平面镜来“探究平面镜成像特点”，如图所示。
本实验用玻璃板代替平面镜的目的是：______，实验时，玻璃板应始终与铺于水平桌面的白纸保持______。
在玻璃板前放置了一支点燃的蜡烛A，看到玻璃板后出现了这支蜡烛的像，为了验证所成的像是实像还是虚像，小宿应在像的位置放入光屏，并______选填“透过”或“不透过”玻璃板观察有无像的存在。
接着，为了比较像与物的大小关系，小宿用另一只同样大小的蜡烛B放在玻璃板后来回移动使其与A的像重合。由此，他得出结论：平面镜所成的像与物体______的结论，如果再将点燃的蜡烛 A远离玻璃板，则蜡烛A的像的大小______选填“变大”、“变小”或“不变”。
21.【实验名称】测量金属块的密度：
【实验器材】托盘天平、量筒、水、细线、烧杯、金属块、电子秤；
【实验原理】______；
【实验步骤】将天平放在水平台面上，将游码移至标尺零刻度线处，指针指示的位置如图甲所示，此时应将平衡螺母向______选填“左”或“右”端调节，使横梁水平平衡；
将金属块放在天平的______盘，用镊子向另一个盘中加减砝码并移动游码。当天平横梁再次水平平衡时，所加砝码和游码位置如图乙所示，则金属块的质量为______ g；
往量筒中倒入26mL的水，用细线拴住该金属块缓慢放入量筒中，量筒中水面位置如图丙所示，测出金属块的体积为______；
实验测得该金属块的密度为______；
【拓展】某同学利用电子秤、一根细绳、烧杯和水设计了另一种实验方案，如图丁所示；
①如图A，向烧杯中倒入适量水，电子秤的示数为；
②如图B，将金属块用细线系住，用手拉住细线，使金属块浸没于水中，电子秤的示数为；
③如图C，将金属块沉入杯底，松开细线，静止时电子秤的示数为；
④金属块的密度______用、、、表示。
六、计算题：本大题共2小题，共17分。
22.“柴油危机”对经济发展带来的风险，以及减少碳排放的迫切要求，让各国都在思考以新能源汽车替代传统燃油汽车，许多国家及企业将之列为重要规划。如图是某品牌纯电动汽车，该车的部分性能参数如表所示。取
空车质量 满载质量 电池容量 最大续航里程
2000 2400 62 550
该车空载静止时受到的重力为多大？
该车满载静止在水平地面上时，若它对地面的压强为。则轮胎与地面的总接触面积为多少平方米？
当车行驶100km时耗电，若汽车将电能转化为机械能的效率为，则汽车行驶时的牵引力为多大？牵引力做了多少功？
23.如图，甲、乙两个透明容器内均装有质量为100g、初温为的某种绝缘液体，甲、乙中都有一段电阻丝，，。闭合开关，电源电压18V。通电120s后，甲中温度计的示数为。求：
两端的电压；
的电功率；
电流通过产生的热量；
甲容器中产生的热量有被液体吸收，求液体的比热容。
七、综合题：本大题共1小题，共5分。
24.阅读短文，回答问题：
光电式传感器在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作能够处在正常状态或最佳状态。
光电式传感器可以根据所采用的原理分为外光电效应原理和内光电效应原理。在光线作用下，物体内的电子逸出物体表面向外发射的现象称为外光电效应；当光照射到物体上，使得物体的电阻阻值发生变化，或产生光生电动势的效应称为内光电效应。
图甲是某工厂的水平传送带上运输的正方体产品及电压表改成的计数器的示意图，S为激光光源，能连续发射粗细忽略不计的激光束；R为光电式传感器，当有激光照射时，其阻值较小，无激光照射时，其阻值较大，每当水平传送带上的产品和传送带一起匀速通过S与R之间时，射向光电式传感器的激光被产品挡住，通过电压表测出光电式传感器R两端电压随时间变化的规律如图乙所示，已知传送带运行速度为，计数器的电源电压为220V，保护电阻的阻值为。
该工厂使用的光电式传感器属于______选填“外光电效应”或“内光电效应”。
正方体产品的边长是______ m。
该传送带上每分钟有______个产品经过激光光源。
计数器电路中电流变化规律大致如下图的______。
计数器上的光电式传感器每分钟消耗的电能是______ J。
答案和解析
1.【答案】D
【解析】解：A、一根铅笔的长度约为，故A错误；
B、一分钟人的心跳约为70次，故B错误；
C、人正常步行的速度约为，故C错误；
D、中学生课桌高约为80cm，故D正确。
故选：D。
首先要对相关物理量有个初步的认识，不同物理量的估算，有的需要凭借生活经验，有的需要经过简单的计算，有的要进行单位换算，最后判断符合要求的是哪一个。
物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2.【答案】D
【解析】解：当他进入温暖的房间后，镜片又变清晰，是水的汽化现象；
A、冬天汽车尾气管冒“白气”，是水蒸气的液化现象，故A不符合题意；
B、衣柜樟脑丸“变小”，是升华现象，故B不符合题意；
C、西岭雪山树枝上的“雾凇”，是水蒸气的凝华现象，故C不符合题意；
D、教室里的积水“消失”，是水的汽化现象，故D符合题意。
故选：D。
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
3.【答案】C
【解析】解：看到水中的“游鱼”比实际位置浅，这是因为水中鱼反射出的光从水中进入空气中时发生折射，折射光线向远离法线的方向偏折。
故选：C。
鱼身上反射的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了。
本题考查光现象的识别，为基础题。
4.【答案】C
【解析】解：篮球在飞向篮板的过程中，质量不变，速度逐渐减小，动能减小，高度升高，重力势能增加，故AD错误；
B.物体保持运动状态不变的性质为惯性，惯性不是力，不能说受到惯性的作用，篮球离开手后能飞出去，是由于篮球具有惯性，故B错误；
C.篮球在飞向篮板的过程中，速度不断变小，运动状态不断改变，故C正确。
故选：C。
动能的大小与物体的质量和运动的速度有关：物体质量越大、速度越大，具有的动能越大。
物体保持运动状态不变的性质为惯性，惯性不是力，不能说受到惯性的作用。
运动状态改变是指速度大小的改变、运动方向的改变或者二者同时改变。
力势能的大小与物体的质量和高度有关；物体的质量越大，位置越高，它具有的重力势能就越大。
此题考查了动能、重力势能大小的影响因素及惯性现象的认识，属于基础知识。
5.【答案】C
【解析】解：开关要控制电动机的通断，所以开关和电动机是串联的，故A错误；
B.导线一般是用导体材料来制成的，故B错误；
C.电池是电源，电源的作用就是为电动机提供电能的装置，故C正确。
D.通电后，电流从电池的正极经电动机流向电池的负极，故D错误。
故选：C。
开关与控制的用电器串联。
容易导电的物体叫导体，不容易导电的物体叫绝缘体。
电源：提供电能的装置，保证电路两端有电压，工作时将其他形式的能转化为电能。
电流方向有规定，在电源外部，电流从电源正极流出，经用电器回到电源负极。
本题主要考查了开关的作用，电线的材料，电源的作用，电流方向的规定。
6.【答案】D
【解析】解：A、空气开关跳闸后，应检查电路，排除故障完后再合上开关，故A错误；
B、进户线中流入的电流和流出的电流，当和的差异达到一定值，漏电保护断路器便会迅速自动切断电路，故家庭电路电流过大时，熔断丝会熔断空气开关会断开，但漏电保护器不会切断，故B错误；
C.电能表是测量用电器消耗电能多少的仪表，不是测量电功率的仪器，故C错误；
D、将冰箱等有金属外壳的用电器的金属外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，有金属外壳的家用电器一定要使用三脚插头，故D正确。
故选：D。
空气开关跳闸后，应检查电路，排除故障后，检查完后再合上开关；
进户线中流入的电流和流出的电流，当和的差异达到一定值，漏电保护断路器便会迅速自动切断电路；
电能表是测量用电器消耗电能多少的仪表；
有金属外壳的用电器，外壳一定要接地。
本题考查的是日常生活中的一些安全用电常识，要求我们牢记安全用电常识，并在生活中加以运用，有一定的现实意义。
7.【答案】BCD
【解析】解：A、原子核是由质子和中子构成，原子核大于质子，电子小于质子，故A错误；
B、化石能源不可能在短期内从自然界得到补充，所以是不可再生能源，故B正确；
C、任何一种形式的能在转化为其它形式的能的过程中，消耗了多少某种形式的能量，就能得到多少其它形式的能量，而能的总量保持不变，即遵守能量守恒定律，故C正确；
D、温度不同的物体接触时，热量由高温物体传向低温物体，即在热传递过程中，热量能自发地从高温物体转移到低温物体，故D正确。
故选：BCD。
微观粒子中的尺度关系大致是：电子<质子<原子核<原子分子；
不可再生能源是指不可能在短期内从自然界得到补充的能源；
在转化和转移的过程中，能量的总量保持不变；
温度不同的两个物体，相互接触时，高温物体与低温物体会发生热传递，热量由高温物体传向低温物体。
知道常见能源的分类，理解热传递概念，可解答此题。
8.【答案】ABD
【解析】解：A、图甲中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极，因为地磁南极在地理北方附近，根据磁极间的相互作用规律可知指北方的A端是条形磁铁的北极，故A正确；
B、图乙是发电机的原理图，是利用电磁感应现象制成的，故B正确；
C、图丙通电导线周围存在着磁场，将小磁针移走，则该磁场不会消失，故C错误；
D、图丁扬声器的工作原理与其相同，是利用通电导体在磁场中受到力的作用，故D正确。
故选：ABD。
条形磁铁静止在自由面内时具有指示南北的性质。
闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这种现象叫电磁感应。发电机是利用该原理制成的。
通电导体的周围存在磁场。
通电导体在磁场中会受到力的作用，电动机和扬声器是利用该原理制成的。
本题考查的是电磁感应、电流的磁效应、通电导体在磁场中受到力的作用；知道发电机、电动机、扬声器等的原理。
9.【答案】CD
【解析】解：A、由题意知电流表的示数不变，根据知定值电阻两端的电压不变，由于电源电压变化，所以电压表的示数变化，所以应将电压表的表盘刻度改成相应的温度刻度，故A错误；
B、在标准大气压下，将放入冰水混合物中时，的温度不变，其阻值不变，通过的电流不变，故B错误；
C、从图乙可知，热敏电阻的电阻随温度升高而降低，由于通过的电流不变，由知，热敏电阻两端的电压随温度升高而减小，故C正确；
D、由图乙可知，温度表盘上显示的温度是时，的电阻值为，此时的电源电压为：，故D正确。
故选：CD。
根据电流表示数的变化和欧姆定律判断出电压表示数的变化，进而得出结论；
测温时，根据图乙可知热敏电阻的阻值随温度的变化，根据欧姆定律得出两端的电压与温度的关系；
测温时，由图乙得出当温度表盘上显示的温度是时的电阻值，由串联电路电阻的规律和欧姆定律算出此时的电源电压。
本题考查了串联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键，有一定的难度。
10.【答案】振动 音调
【解析】解：声音是由琴弦振动产生；诗句中琵琶女演奏时通过指法和节奏，使声音如银瓶炸裂，水浆四溅，描写的是琵琶声突然变得激越、高亢，这是形容声音的音调，因为音调与频率有关。
故答案为：振动；音调。
声音是由物体振动产生的；声音的传播需要介质，真空不能传声。
音调是声音的高低，由发声体的振动频率决定，频率越高，音调越高；频率越低，音调越低。
音色是发声体的声音品质，由发声体本身的特征决定，是区别声音的重要标志。
响度指声音的强弱或大小，与振幅和距离发声体的远近有关，振幅越大，响度越大，距离发声体越近，响度越大。
本题考查了声音的产生、传播、声音的三个特性，属于声学部分的常考知识。
11.【答案】热传递 扩散
【解析】解：在熬制中药过程中，通过热传递的方式改变药汤的内能；
空气中弥漫着浓浓的中药味道，这是扩散现象，说明分子在不停地做无规则运动。
故答案为：热传递；扩散。
改变物体内能的方式有两个：做功和热传递；
不同物体互相接触时分子彼此进入对方的现象叫扩散，扩散现象说明分子在不停地做无规则运动。
本题考查学生对改变内能的方法和扩散现象的理解和应用，属于基础知识。
12.【答案】大气压 小
【解析】解：当机器人的真空泵将吸盘内的空气向外抽出时，吸盘内的气压变小，小于外界大气压，吸盘在大气压的作用下，就牢牢吸在竖直玻璃上。
流体的流速与压强的关系：流速大的地方压强小，流速小的地方压强大。底座的电动机吸入空气，空气经过加压后被送入环形出风口，从宽度只有毫米的缝隙中向外喷出，空气流速变大，使出风口的压强变小，周围空气在大气压的作用下向出风口的流动。
故答案为：大气压；小。
吸盘主要是利用大气压来工作的；
流体流速越大的地方，压强越小；流体流速越小的地方，压强越大。
本题考查的是大气压强和流体压强与流速的关系，属于基础题。
13.【答案】分开； 分开
【解析】解：当用粗吸管对准A点沿垂直于纸面方向用力吹气时，A点的空气流速加快，压强变小，在左右压强差的作用下左边的气球会向左移动，即观察到两球分开；
用毛皮摩擦过的橡胶棒会带电，靠近左边的球后，会吸引该球，使它向左移动，即观察到两球分开。
故答案为：分开；分开。
流体压强与流速的关系：流体流速越大的地方，压强越小；流速越小的地方，压强越大；
带电体具有吸引轻小物体的性质。
此题主要考查了力的作用效果、流体压强与流速的关系、带电体的特点等，属于中等题。
14.【答案】做功
【解析】解：
水蒸气将橡胶塞喷出时，水蒸气对塞子做功，水蒸气的内能会转化为塞子的机械能；汽油机的做功冲程中，燃气的内能转化为活塞的机械能，即二者的能量转化方式相似。
汽油完全燃烧放出的热量：；
则汽油机对外做的有用功：。
故答案为：做功；。
改变物体内能的方式有两种：做功和热传递；做功改变物体内能的实质是能量的转化，热传递改变物体内能的实质是能量的转移；
汽油机有吸气、压缩、做功、排气四个冲程，压缩冲程将机械能转化为内能，做功冲程将内能转化为机械能。
知道汽油的质量和热值，利用燃料完全放热公式求汽油完全燃烧产生的热量总能量；知道汽油机的效率，利用效率公式求有用机械能。
此题考查了对做功改变物体的内能和内燃机4个冲程的了解，并考查热值和效率的计算，属于常见题目。
15.【答案】半导体 电磁波
【解析】解：该芯片主要用到了半导体材料。使用该手机的用户，即使在没有地面网络信号的情况下，也可以拨打、接听卫星电话，信号是通过电磁波传播到手机的。
故答案为：半导体；电磁波。
导电性能介于导体和绝缘体之间的材料称作半导体。
广播、电视、移动通信、卫星都是用电磁波传递信息的。
本题考查了半导体和电磁波的特点和应用，属于基础题。
16.【答案】解：延长力的作用线，从支点O向的作用线引垂线段，垂线段的长即为其力臂；
重力的方向是竖直向下的，从重物重心画一条带箭头的竖直向下的有向线段，用G表示，即为重物受重力的示意图，如图所示：

【解析】力臂是从支点到力的作用线的垂直距离，从支点向的作用线引垂线段，线段的长度即为其力臂；
要画重力的示意图首先要找力的作用点，即重心，从力的作用点起沿重力的方向画一条带箭头的线段，在线段的末尾标上力的符号。
此题考查力臂、重力示意图的画法，属于常规作图题，难度不大。
17.【答案】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变；如图所示：

【解析】在作凸透镜的光路图时，先确定所给光线的特点再根据透镜的光学特点三条特殊光线来作图。
凸透镜的三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点。
18.【答案】小于； A；水蒸气 c；减少； 酒精
【解析】根据图中温度计所示，分度值为，液面在向下两小格，为，由于标准大气压下水的沸点为，气压越低，沸点越低，因此此时大气压低于标准大气压；
水沸腾时，整个容器内水温相同，气泡在上升过程中，不断有水汽化为水蒸气进入气泡，气泡越来越大，由此可知A为水沸腾时的情况；
液体吸热的多少与液体种类、质量、温度的变化量有关，在液体的温度变化量不变时，减小液体的质量可以减少液体吸收的热量，因此能缩短加热时间；若减小水量，沸点不变，加热到沸腾所需时间减小，因此图像为c；
液体沸腾需要同时满足两个条件：达到沸点，继续吸热，由于酒精的沸点小于水，因此水沸腾时，试管中的酒精达到沸点后可以继续吸热，故为酒精。
故答案为：小于； ；水蒸气 ；减少； 酒精。
液体的沸点与气压有关，气压越大，沸点越高；
水沸腾前，水上层的温度低于下层温度，气泡在上升过程中，气泡内的水蒸气遇冷液化成小水珠，气泡越来越小，水沸腾时，整个容器内水温相同，气泡在上升过程中，不断有水汽化为水蒸气进入气泡，气泡越来越大；液体沸腾时持续吸热，温度不变，不变的温度叫做沸点；
液体吸热的多少与液体种类、质量、温度的变化量有关；
液体沸腾需要同时满足两个条件：达到沸点，继续吸热。
水的沸腾实验是初中热学中重要的实验，一般考查水沸腾前后气泡的变化、沸点、沸点和气压的关系、沸腾的条件、沸腾的特点、加热时间比较长的原因、器材、水沸腾的图象、温度计的正确使用和读数等等。
19.【答案】 改变电阻两端电压 当电阻一定时，通过导体的电流与导体两端的电压成正比 灯丝的电阻随温度的变化而变化
【解析】解：滑动变阻器的滑片向右移动时，接入电路中的电阻变大，故滑动变阻器选用左下接线柱与电阻R串联在电路中，如下图所示：
；
第2次测量时，电流表的示数如图3所示，电流表选用小量程，分度值，其示数为；
在完成第2次测量，准备第3次测量时，需改变电阻两端电压，因此调节滑动变阻器滑片的目的是改变电阻两端电压；
由表中数据可知，当电阻两端电压增大为原来的几倍，通过电阻的电流也增大为原来的几倍，故可得出结论：当电阻一定时，通过导体的电流与导体两端的电压成正比；
在探究电阻一定时电流与电压关系的实验中，需控制电阻阻值不变，而灯丝的电阻随温度的变化而变化，不是一定值，因此将定值电阻换成小灯泡不能完成以上实验。
故答案为：见解答图；；改变电阻两端电压；当电阻一定时，通过导体的电流与导体两端的电压成正比；灯丝的电阻随温度的变化而变化。
滑动变阻器的滑片向右移动时，接入电路中的电阻变大，据此确定滑动变阻器选用的下端接线柱；
根据电流表选用量程确定分度值读数；
探究电流与电压关系的实验中，需改变电阻两端电压，据此分析滑动变阻器的作用；
根据表中数据分析回答；
灯丝的电阻随温度的变化而变化。
本题探究电阻一定时电流与电压关系的实验，考查了电路连接、电流表读数、滑动变阻器的作用、数据分析和影响电阻大小因素等知识。
20.【答案】便于确定像的位置 垂直 不透过 大小相等 不变
【解析】解：玻璃板是透明的，透明的玻璃板既可以观察到像又便于使另一支蜡烛与像重合，即便于确定像的位置；实验时玻璃板应该与铺在水平桌面的白纸保持垂直放置，如果玻璃板与纸面不垂直，根据平面镜所成的像和物体关于平面镜对称可知，蜡烛的像与蜡烛不在同一水平面上，所以有可能找不到像；
虚像不能呈现在光屏上，实像能呈现在光屏上，所以小宿应不透过玻璃板观察有无像的存在；
根据平面镜成像特点可知，物像大小相等；小宿用另一只同样大小的蜡烛B 放在玻璃板后来回移动使其与A的像重合，他得出结论：平面镜所成的像与物体大小相等；由物像等大可知，将蜡烛不管是远离玻璃板还是靠近玻璃板时，蜡烛所成像的大小不变。
故答案为：便于确定像的位置；垂直；不透过；大小相等；不变。
玻璃板是透明的，便于确定像的位置；实验时玻璃板应该与铺在水平桌面的白纸保持垂直放置，如果玻璃板与纸面不垂直，蜡烛的像与蜡烛不在同一水平面上，所以有可能找不到像；
虚像不能呈现在光屏上，实像能呈现在光屏上；
根据平面镜成像特点可知，物像大小相等。
本题主要考查了平面镜成像特点的实验及其应用，这是光学中的一个重点，也是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用。
21.【答案】 左 左 10
【解析】解：测量物体的密度，需要测量质量和体积，由得到物体的密度，实验原理是。
指针指示的位置如图甲所示，指针右偏说明右盘质量偏大，则平衡螺母应向左调节；
将金属块放在天平的左盘，向右盘添加砝码。由图乙可知金属块的质量为；
由图丙可知，金属块和水的总体积为，金属块的体积为；
金属块的密度为
；
图B中，电子秤受到了烧杯和水的重力，并且增加的力为，则增加力的大小和浮力大小相等，由阿基米德原理可知，增加力的大小和排开液体的重力相等，所以增加的质量即为金属块排开水的质量，表达式为，因为物块浸没在水中，物块的体积
；
将金属块沉入杯底、松开细线，静止时电子秤的示数为，则金属块的质量为；金属块的密度
。
故答案为：；左；左；；；；。
测量物体的密度实验原理是；
天平使用前，将天平放在水平台面上，将游码拨到零刻度线处，若指针右偏，向左调平衡螺母，使指针指在分度盘的中线处；
物体放到天平的左盘，由图乙得到金属块的质量；
由图丙得到金属块和水的总体积，从而得到金属块的体积；
根据得到该金属块的密度；
金属块的体积和加入水的体积相等，知道加入水的质量和密度，求出加入水的体积，即金属块的体积，再利用密度公式得出金属块的密度。
本题考查了固体密度的测量、天平的使用与读数、量筒的读数、密度计算等，是一道综合题。
22.【答案】该车空载静止时受到的重力为20000N；
轮胎与地面的总接触面积为，
汽车行驶时的牵引力为324N，牵引力做了的功
【解析】该车空载静止时受到的重力：
；
该车满载静止在水平地面上时，它对地面的压力与重力相等，
即：，
由可得，轮胎与地面的总接触面积：；
当车行驶100km时耗电：，
由可得，牵引力做功：
，
则汽车行驶时的牵引力：。
答：该车空载静止时受到的重力为20000N；
轮胎与地面的总接触面积为，
汽车行驶时的牵引力为324N，牵引力做了的功。
已知空车质量，由可求得该车空载静止时受到的重力；
该车满载静止在水平地面上时，对地面的压力等于其重力，已知它对地面的压强，由公式变形可求得轮胎与地面的总接触面积；
由可求得牵引力做功，由可求得汽车行驶时的牵引力。
本题考查重力的计算、压强大小计算和功和效率的公式的应用，能够从表格中获得相关信息是关键。
23.【答案】解：由图可知，、串联，电流表测量电路中的电流；
根据串联电路的电阻特点可知，、的串联总电阻：，
电路中的电流：，
由欧姆定律可知，两端的电压：；
的电功率：；
电流通过产生的热量：；
根据题意可知，液体吸收的热量：，
则液体的比热容：。
答：两端的电压为12V；
的电功率为；
电流通过产生的热量为864J；
液体的比热容为。
【解析】由图可知，、串联，电流表测量电路中的电流；根据串联电路的电阻特点求出电路中的总电阻，根据欧姆定律求出电路中的电流，根据欧姆定律求出两端的电压；
根据求出的电功率；
根据求出电流通过产生的热量；
根据题意求出液体吸收的热量，根据求出液体的比热容。
本题考查串联电路的特点、欧姆定律、电功率公式、焦耳定律以及比热容公式的应用，是一道电热综合题，难度不大。
24.【答案】内光电效应 1 100 B 5600
【解析】解：根据题中信息知当光照射到物体上，使得物体的电阻阻值发生变化，所以该工厂使用的光电式传感器属于内光电效应。
由图甲可知，传感器R与定值电阻串联，电压表测传感器R两端的电压；由题知，当产品挡住射向传感器的激光时即无激光照射传感器，传感器的阻值较大，由串联分压的规律可知，传感器两端的电压会变大，即电压表示数变大，由此可知，电压表示数变大时，计数器会计数一次，所以，由图乙可知，一个产品经过激光的时间是，
由可得，正方体产品的边长为：
。
由图乙可知，一个工作循环是
则每分钟通过计数装置的产品数：个。
当传感器有激光照射时，其阻值较小，传感器分压较小，电压表示数较小，则定值电阻分压较大，根据知，电路中电流较大，由图乙知此时的时间为；
当传感器无激光照射时，其阻值较大，传感器分压较大，电压表示数较大，则定值电阻分压较小，根据知，电路中电流较小，由图乙知此时的时间为；
所以，当乙图中电压表示数较小时，电路中电流较大，且时间为；当电压表示数较大时，电路中电流较小，且时间为，所以B图符合题意；
由乙图和前面分析可知，有光照时，
因为串联电路中总电压等于各分电压之和，
所以，，
因为串联电路中各处的电流相等，
所以电路中的电流：
；
无光照时，，
此时，
所以电路中的电流：
；
计数器上的光电式传感器每分钟消耗的电能为：
。
故答案为：内光电效应；；；；。
光电式传感器可以根据所采用的原理分为外光电效应原理和内光电效应原理。在光线作用下，物体内的电子逸出物体表面向外发射的现象称为外光电效应；当光照射到物体上，使得物体的电阻阻值发生变化，或产生光生电动势的效应称为内光电效应；
由乙图可知，一个产品经过激光的时间，根据求出运动的距离为一个产品的边长，
根据一个工作循环是，可求得每分钟通过计数装置的产品数；
当光电式传感器有激光照射时，其阻值较小，分压较小，电压表示数小，根据知，电流较大，由图乙判断出此时的时间；
无激光照射时，其阻值较大，分压较多，电压表示数大，根据知，电流较小，由图乙判断出此时的时间，据此分析解答；
由乙图可知，有光照时，根据串联电路中电压的规律和欧姆定律算出两端的电压和此时电路的电流；
同理无光照时，根据串联电路中电压的规律和欧姆定律算出两端的电压和此时电路的电流；
根据算出计数器上的光电式传感器每分钟消耗的电能。
本题考查了串联电路的电流特点和欧姆定律的灵活应用，关键是根据欧姆定律结合光敏电阻随光照的变化从图象中得出有无光照对应的电阻和电压。

展开更多......

收起↑
