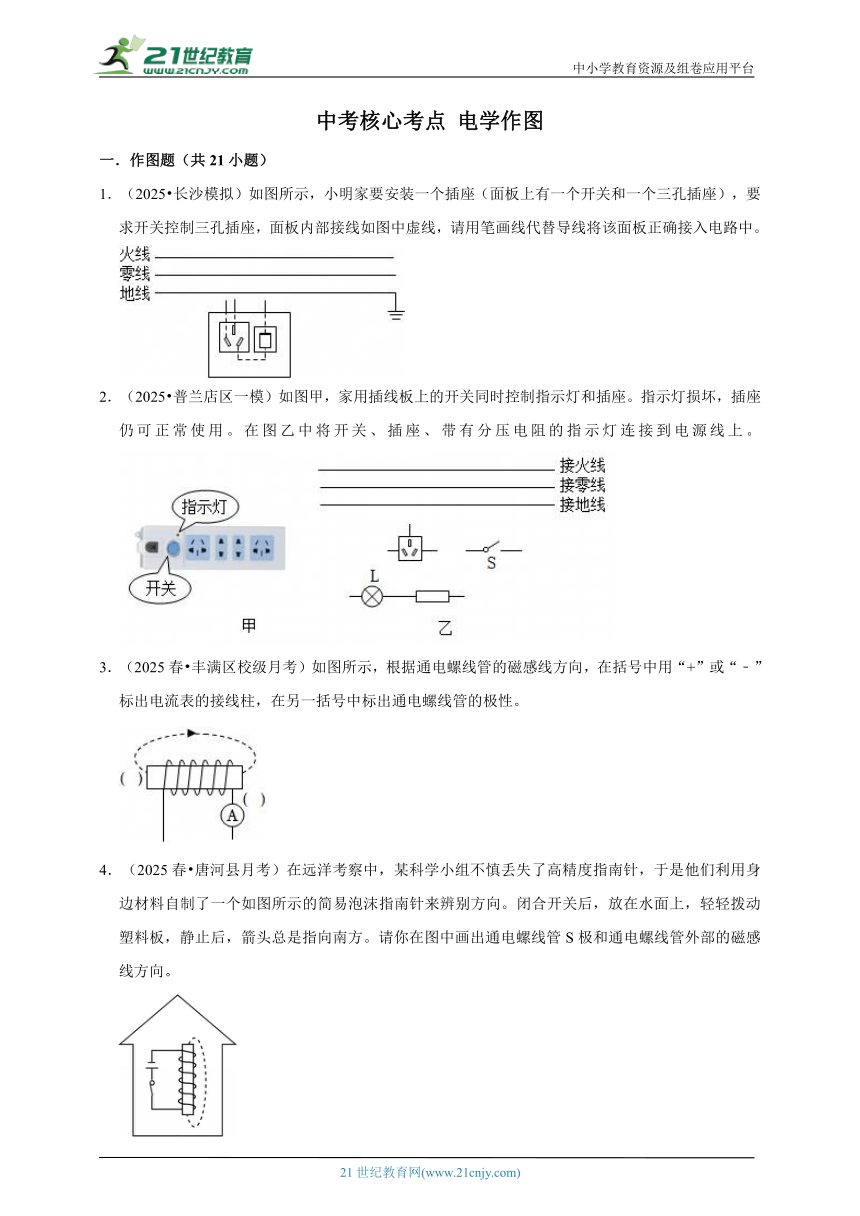

中考核心考点 电学作图
一．作图题（共21小题）
1．（2025 长沙模拟）如图所示，小明家要安装一个插座（面板上有一个开关和一个三孔插座），要求开关控制三孔插座，面板内部接线如图中虚线，请用笔画线代替导线将该面板正确接入电路中。
2．（2025 普兰店区一模）如图甲，家用插线板上的开关同时控制指示灯和插座。指示灯损坏，插座仍可正常使用。在图乙中将开关、插座、带有分压电阻的指示灯连接到电源线上。
3．（2025春 丰满区校级月考）如图所示，根据通电螺线管的磁感线方向，在括号中用“+”或“﹣”标出电流表的接线柱，在另一括号中标出通电螺线管的极性。
4．（2025春 唐河县月考）在远洋考察中，某科学小组不慎丢失了高精度指南针，于是他们利用身边材料自制了一个如图所示的简易泡沫指南针来辨别方向。闭合开关后，放在水面上，轻轻拨动塑料板，静止后，箭头总是指向南方。请你在图中画出通电螺线管S极和通电螺线管外部的磁感线方向。
5．（2025 苏州一模）如图是磁力玩具车的结构图，电磁铁通电后小车会被弹射出去，请在虚线框画出电源符号并在括号内标出电磁铁磁极。
6．（2025 济阳区二模）如图所示是一款带风扇的吊灯，风扇和灯都可以独立工作。S1闭合灯亮；S2闭合风扇转动，风扇可以调节风速。（风扇用电动机的符号表示，电源已给出）请在方框内画出对应电路图。
7．（2025春 海安市校级月考）请根据安全用电原则，把吊扇接入家庭电路，要求当调速开关滑片顺时针转动时，风速增大。
8．（2025春 杞县月考）如图所示，螺线管下侧的小磁针静止时N极（涂黑的部分为N极）指向如图所示。请你在通电螺线管上画出导线的绕向。
9．（2025 顺德区二模）闭合开关S后，小磁针静止时的指向如图所示。
①在螺线管左侧括号内标出螺线管的“N”或“S”极；
②标出图中磁感线的方向；
③在下方括号内标出电源“+”“﹣”极。

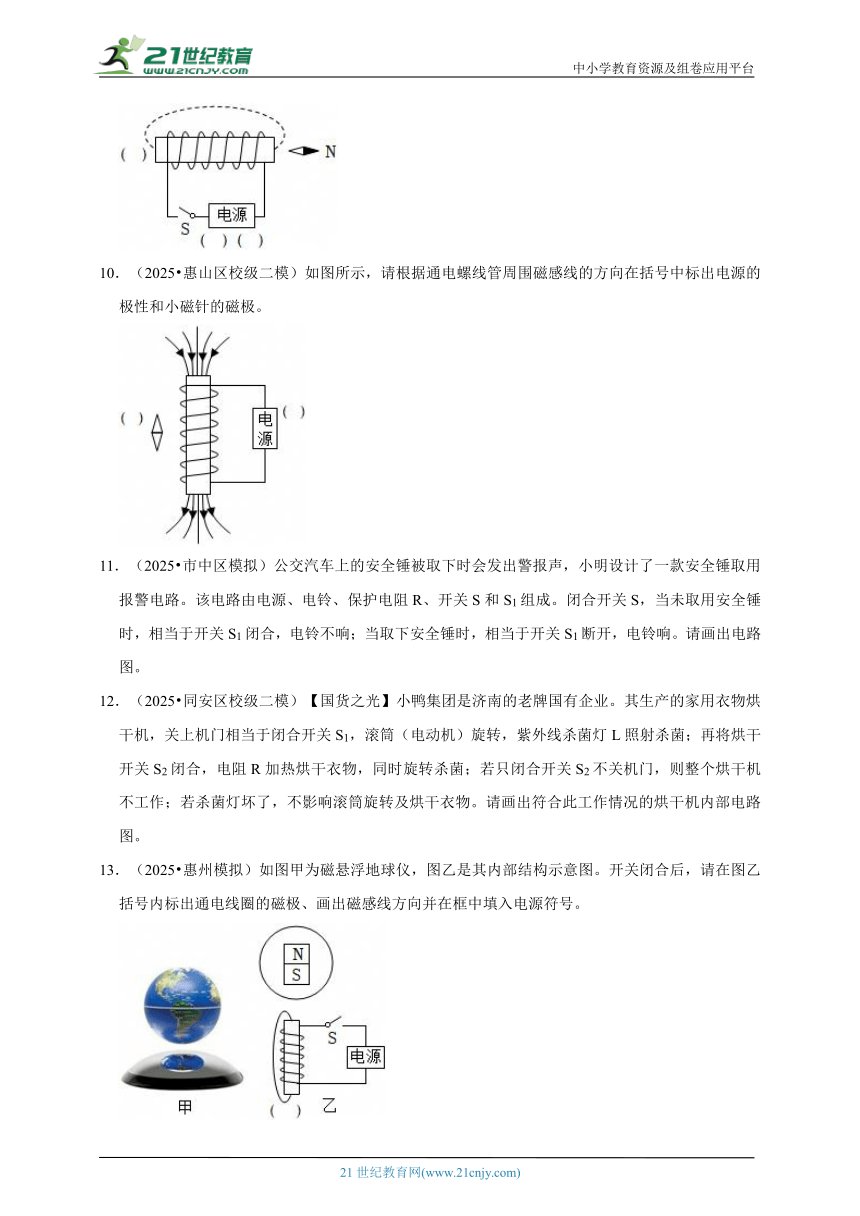

10．（2025 惠山区校级二模）如图所示，请根据通电螺线管周围磁感线的方向在括号中标出电源的极性和小磁针的磁极。
11．（2025 市中区模拟）公交汽车上的安全锤被取下时会发出警报声，小明设计了一款安全锤取用报警电路。该电路由电源、电铃、保护电阻R、开关S和S1组成。闭合开关S，当未取用安全锤时，相当于开关S1闭合，电铃不响；当取下安全锤时，相当于开关S1断开，电铃响。请画出电路图。
12．（2025 同安区校级二模）【国货之光】小鸭集团是济南的老牌国有企业。其生产的家用衣物烘干机，关上机门相当于闭合开关S1，滚筒（电动机）旋转，紫外线杀菌灯L照射杀菌；再将烘干开关S2闭合，电阻R加热烘干衣物，同时旋转杀菌；若只闭合开关S2不关机门，则整个烘干机不工作；若杀菌灯坏了，不影响滚筒旋转及烘干衣物。请画出符合此工作情况的烘干机内部电路图。
13．（2025 惠州模拟）如图甲为磁悬浮地球仪，图乙是其内部结构示意图。开关闭合后，请在图乙括号内标出通电线圈的磁极、画出磁感线方向并在框中填入电源符号。

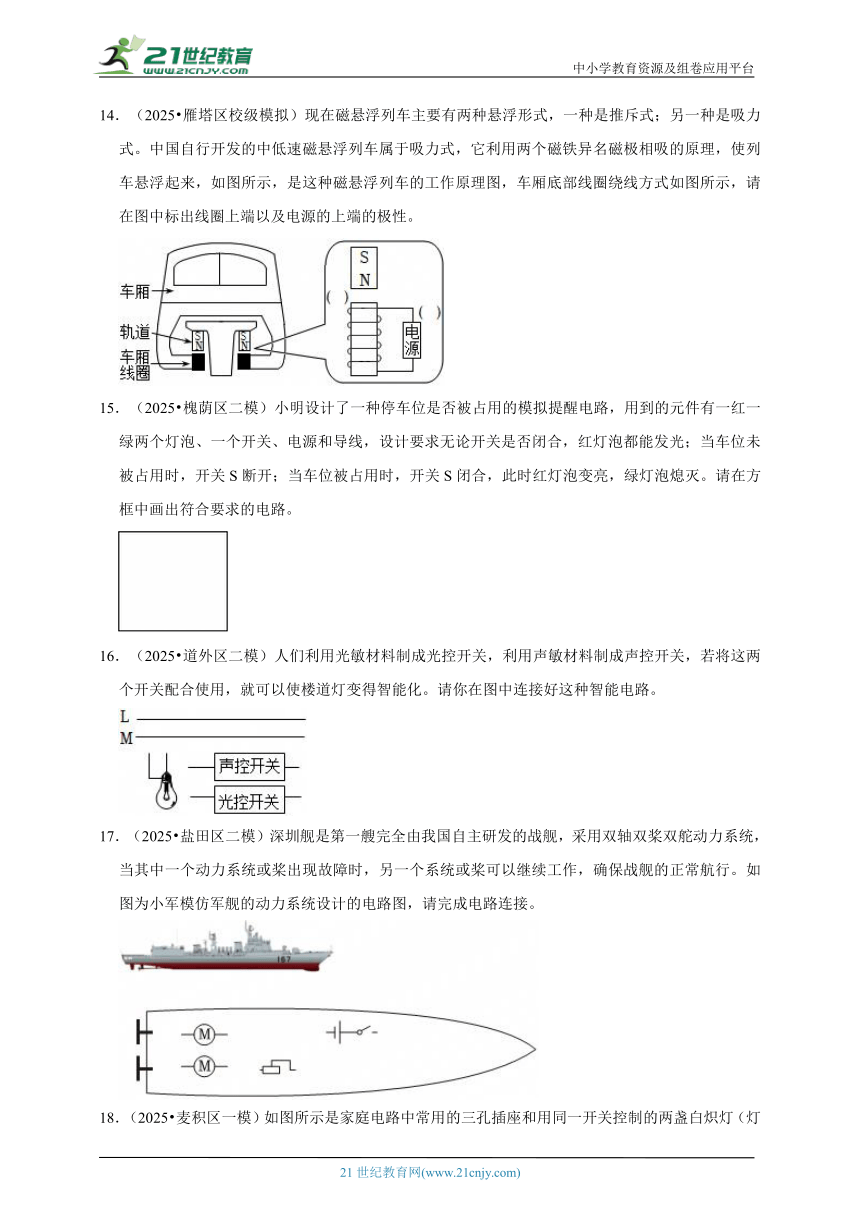

14．（2025 雁塔区校级模拟）现在磁悬浮列车主要有两种悬浮形式，一种是推斥式；另一种是吸力式。中国自行开发的中低速磁悬浮列车属于吸力式，它利用两个磁铁异名磁极相吸的原理，使列车悬浮起来，如图所示，是这种磁悬浮列车的工作原理图，车厢底部线圈绕线方式如图所示，请在图中标出线圈上端以及电源的上端的极性。
15．（2025 槐荫区二模）小明设计了一种停车位是否被占用的模拟提醒电路，用到的元件有一红一绿两个灯泡、一个开关、电源和导线，设计要求无论开关是否闭合，红灯泡都能发光；当车位未被占用时，开关S断开；当车位被占用时，开关S闭合，此时红灯泡变亮，绿灯泡熄灭。请在方框中画出符合要求的电路。
16．（2025 道外区二模）人们利用光敏材料制成光控开关，利用声敏材料制成声控开关，若将这两个开关配合使用，就可以使楼道灯变得智能化。请你在图中连接好这种智能电路。
17．（2025 盐田区二模）深圳舰是第一艘完全由我国自主研发的战舰，采用双轴双桨双舵动力系统，当其中一个动力系统或桨出现故障时，另一个系统或桨可以继续工作，确保战舰的正常航行。如图为小军模仿军舰的动力系统设计的电路图，请完成电路连接。

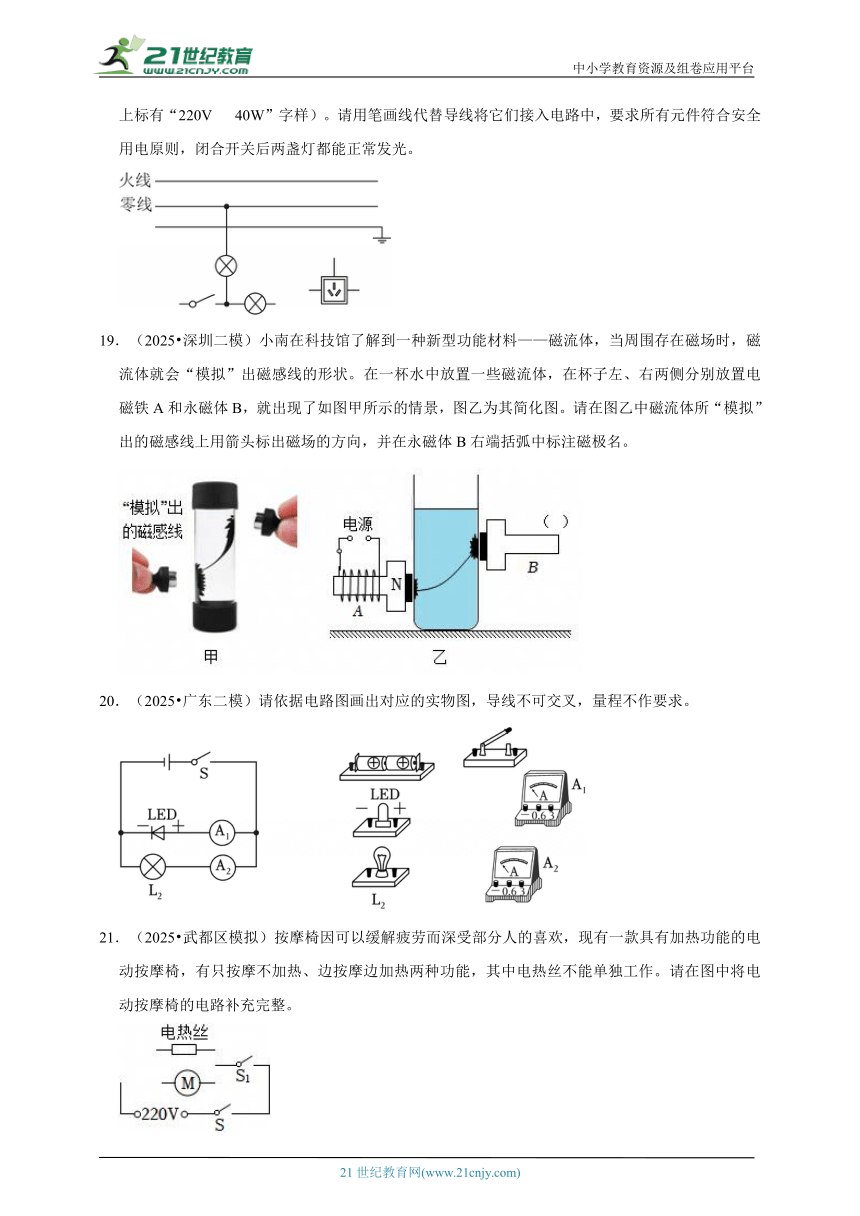

18．（2025 麦积区一模）如图所示是家庭电路中常用的三孔插座和用同一开关控制的两盏白炽灯（灯上标有“220V 40W”字样）。请用笔画线代替导线将它们接入电路中，要求所有元件符合安全用电原则，闭合开关后两盏灯都能正常发光。
19．（2025 深圳二模）小南在科技馆了解到一种新型功能材料——磁流体，当周围存在磁场时，磁流体就会“模拟”出磁感线的形状。在一杯水中放置一些磁流体，在杯子左、右两侧分别放置电磁铁A和永磁体B，就出现了如图甲所示的情景，图乙为其简化图。请在图乙中磁流体所“模拟”出的磁感线上用箭头标出磁场的方向，并在永磁体B右端括弧中标注磁极名。
20．（2025 广东二模）请依据电路图画出对应的实物图，导线不可交叉，量程不作要求。
21．（2025 武都区模拟）按摩椅因可以缓解疲劳而深受部分人的喜欢，现有一款具有加热功能的电动按摩椅，有只按摩不加热、边按摩边加热两种功能，其中电热丝不能单独工作。请在图中将电动按摩椅的电路补充完整。
中考核心考点 电学作图
参考答案与试题解析
一．作图题（共21小题）
1．（2025 长沙模拟）如图所示，小明家要安装一个插座（面板上有一个开关和一个三孔插座），要求开关控制三孔插座，面板内部接线如图中虚线，请用笔画线代替导线将该面板正确接入电路中。
【分析】三孔插座的正确接法是左零右火上接地；
开关要接在火线上。
【解答】解：开关接火线，三孔插座左零右火上地，如图所示：
。
【点评】本题考查的是家庭电路的组成，会正确连接电路图。
2．（2025 普兰店区一模）如图甲，家用插线板上的开关同时控制指示灯和插座。指示灯损坏，插座仍可正常使用。在图乙中将开关、插座、带有分压电阻的指示灯连接到电源线上。
【分析】根据家庭电路的组成和三孔插座的正确接法来连接电路图。
【解答】解：指示灯损坏，插孔仍可正常使用，带有分压电阻的灯泡和插孔是并联的；三孔插孔根据“左零右火，上接地”原则接入电路；
开关接在灯泡、插孔和火线之间控制火线使用更安全，连接电路如下图所示：
。
【点评】本题考查的是家庭电路的组成；知道并联电路的特点和三孔插座的正确接法。
3．（2025春 丰满区校级月考）如图所示，根据通电螺线管的磁感线方向，在括号中用“+”或“﹣”标出电流表的接线柱，在另一括号中标出通电螺线管的极性。
【分析】由磁感线的形状可知电磁铁的极性，则由安培定则可求得电流方向及电源的正、负极，结合电流表的使用规则，可以确定电流表的正、负接线柱。
【解答】解：因磁体外部磁感线方向由N极指向S极，故螺线管左侧为N极，右侧为S极；由安培定则可知，电流从左前方流入，右后方流出；
根据电流表的使用规则可知，电流从电流表的正接线柱流入，负接线柱流出。由此可以确定电流表的上接线柱为正接线柱，如图所示：
【点评】安培定则中共涉及三个方向：①线圈绕向；②电流方向；③磁场方向。在对于安培定则的考查中，一般是告诉其中两个方向，求第三个方向。
4．（2025春 唐河县月考）在远洋考察中，某科学小组不慎丢失了高精度指南针，于是他们利用身边材料自制了一个如图所示的简易泡沫指南针来辨别方向。闭合开关后，放在水面上，轻轻拨动塑料板，静止后，箭头总是指向南方。请你在图中画出通电螺线管S极和通电螺线管外部的磁感线方向。
【分析】根据安培定则确定磁极，在磁体的外部，磁感线从磁体的N极出来，回到S极。
【解答】解：电流从下方后侧流入电磁铁，根据安培定则知，下端为N极，根据在磁体的外部，磁感线从磁体的N极出来，回到S极，方向如图所示：
【点评】本题考查安培定则的应用与磁感线的方法，属于基础题。
5．（2025 苏州一模）如图是磁力玩具车的结构图，电磁铁通电后小车会被弹射出去，请在虚线框画出电源符号并在括号内标出电磁铁磁极。
【分析】（1）根据磁极间的相互作用规律确定电磁铁的磁极；
（2）根据安培定则确定电源的正负极位置。
【解答】解：（1）当电磁铁通电后，小车会被电磁铁“弹射”出去，由同名磁极相互排斥可知，电磁铁的左端为N极，右端为S极；
（2）由安培定则可知，电流从螺线管的左端流入，右端流出，所以电源的左侧为正极，右侧为负极，如图所示：
【点评】本题考查了磁极间的作用规律、安培定则，属于基础题。
6．（2025 济阳区二模）如图所示是一款带风扇的吊灯，风扇和灯都可以独立工作。S1闭合灯亮；S2闭合风扇转动，风扇可以调节风速。（风扇用电动机的符号表示，电源已给出）请在方框内画出对应电路图。
【分析】S1闭合灯亮；S2闭合风扇转动，说明灯泡和电动机能够独立工作，是并联；
风扇可以调节风速，所以电动机、滑动变阻器应串联在电路中，再根据S1、S2的状态和电路工作情况判断这两个开关所在的位置。
【解答】解：S1闭合灯亮；S2闭合风扇转动，说明灯泡和电动机能够独立工作，是并联，开关S1控制灯亮；开关S2控制风扇；
风扇可以调节风速，所以电动机、滑动变阻器应串联在电路中，如图所示：
。
【点评】本题考查电路的设计，解题的关键是判断电路的连接方式和明确开关作用。
7．（2025春 海安市校级月考）请根据安全用电原则，把吊扇接入家庭电路，要求当调速开关滑片顺时针转动时，风速增大。
【分析】调速器开关相当于滑动变阻器，调速器要接在火线与吊扇之间；为了安全，吊扇在连接时要注意金属外壳应接地；要求当调速开关滑片顺时针转动时，风速增大，则电路中电流变大、连入电阻变小，据此连接调速开关。
【解答】解：调速开关控制吊扇，开关与吊扇串联，为了安全，开关要接在火线与吊扇之间，金属外壳要接地；
要求当调速开关滑片顺时针转动时，风速增大，说明调速开关滑片顺时针转动时，电路中电流变大，电阻变小，因此吊扇左边接线柱要与开关左边接线柱相连，如图所示：
【点评】本题考查了吊扇调速开关的连接方法，注意：调速器开关要接在火线与吊扇之间。
8．（2025春 杞县月考）如图所示，螺线管下侧的小磁针静止时N极（涂黑的部分为N极）指向如图所示。请你在通电螺线管上画出导线的绕向。
【分析】根据磁极间的作用规律判断出通电螺线管的N、S极，再根据安培定则判断出通电螺线管上导线的绕向。
【解答】解：由图可知，小磁针的左端为N极，右端为S极，由磁极间的作用规律可知，通电螺线管的右端为N极，左端为S极，由安培定则可知，电流从螺线管的左端流入，右端流出，如图所示：
【点评】本题考查了安培定则、磁极间作用规律的应用，属于基础题目。
9．（2025 顺德区二模）闭合开关S后，小磁针静止时的指向如图所示。
①在螺线管左侧括号内标出螺线管的“N”或“S”极；
②标出图中磁感线的方向；
③在下方括号内标出电源“+”“﹣”极。
【分析】已知小磁针的磁极，根据磁极间的相互作用规律，可判断出通电螺线管的磁极，再根据安培定则判断出电流的方向从而找到电源的正负极。
在磁体的外部，磁感线从磁体的N极出发回到S极。
【解答】解：从图可知，小磁针的左端是S极，右端为N极；由同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的右端是N极，左端是S极；
根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流是从螺线管的右端流入，则电源的右端为正极，左端是负极；
通电螺线管周围的磁感线从它的N极出发、回到S极，据此画出图中磁感线的方向，如图所示：
【点评】本题考查了安培定则的应用、磁极间的相互作用规律以及磁感线的方向，属于常考题。
10．（2025 惠山区校级二模）如图所示，请根据通电螺线管周围磁感线的方向在括号中标出电源的极性和小磁针的磁极。
【分析】根据磁感线的方向判定电磁铁的极性；根据磁极间的相互作用规律分析出小磁针的极性；根据安培定则判定电源的正负极。
【解答】解：由图可知，在磁体外部，磁感线回到电磁铁的右端，所以电磁铁的上端为S极，下端为N极，根据磁极间的相互作用规律可知，小磁针的上端为N极；
根据安培定则可知，电源的上端为正极，下端为负极，如图所示：
【点评】本题考查了学生对磁感线、磁体间的相互作用规律、安培定则的理解和应用，是一道基础题。
11．（2025 市中区模拟）公交汽车上的安全锤被取下时会发出警报声，小明设计了一款安全锤取用报警电路。该电路由电源、电铃、保护电阻R、开关S和S1组成。闭合开关S，当未取用安全锤时，相当于开关S1闭合，电铃不响；当取下安全锤时，相当于开关S1断开，电铃响。请画出电路图。
【分析】根据题意分析两个开关的连接方式、电铃与保护电阻的连接方式，然后画出正确的电路图。
【解答】解：闭合开关S，当安全锤未取用时，相当于开关S1闭合，电铃不响，说明电铃被短路了；当取下安全锤时，相当于开关S1断开，电铃响，说明开关S是总开关，R串联在电路中，如下图所示：
。
【点评】本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻起到保护电路的作用，可使电源不被短路。
12．（2025 同安区校级二模）【国货之光】小鸭集团是济南的老牌国有企业。其生产的家用衣物烘干机，关上机门相当于闭合开关S1，滚筒（电动机）旋转，紫外线杀菌灯L照射杀菌；再将烘干开关S2闭合，电阻R加热烘干衣物，同时旋转杀菌；若只闭合开关S2不关机门，则整个烘干机不工作；若杀菌灯坏了，不影响滚筒旋转及烘干衣物。请画出符合此工作情况的烘干机内部电路图。
【分析】根据题分析用电器和开关的连接方式，根据选项得出正确答案。
【解答】解：根据题意可知，闭合开关S1，电动机和紫外线杀菌灯L同时工作，说明控制电动机和紫外线灯；
再闭合开关S2，开始烘干衣物并旋转杀菌，这说明开关S2控制发热电阻；
若杀菌灯坏了，不影响滚筒旋转及烘干衣物，说明说明三者是并联的；
只闭合开关S2不关门，则烘干机不工作，这说明开关S1在干路中控制整个电路，即：开关S1在干路中，开关S2与发热电阻串联在支路中，如下图所示：
【点评】本题考查了电路图的设计，明确用电器连接方式和开关的位置是关键。
13．（2025 惠州模拟）如图甲为磁悬浮地球仪，图乙是其内部结构示意图。开关闭合后，请在图乙括号内标出通电线圈的磁极、画出磁感线方向并在框中填入电源符号。
【分析】地球仪悬浮在底座上方，地球仪与底座相互排斥，根据同名磁极相互排斥确定螺线管上端的极性；根据安培定则确定电流的方向，进而确定电源的正负极。
【解答】解：地球仪悬浮在底座上方，地球仪与底座相互排斥，已知条形磁体上端为N极、下端为S极，根据同名磁极相互排斥，可知，电磁铁的上端为S极，下端为N极。
在磁体外部，磁感线是从N极出发回到S极；
根据安培定则，伸出右手使大拇指指向电磁铁的N极（电磁铁的下端），则四指弯曲所指的方向为电流的方向，电流从螺线管的下端流入，所以电源的下端为正极、上端为负极，如图所示：
【点评】磁极间的相互作用规律与安培定则相结合是电磁学方面的常见题型，明确磁悬浮地球仪的工作原理是解答此题的关键。
14．（2025 雁塔区校级模拟）现在磁悬浮列车主要有两种悬浮形式，一种是推斥式；另一种是吸力式。中国自行开发的中低速磁悬浮列车属于吸力式，它利用两个磁铁异名磁极相吸的原理，使列车悬浮起来，如图所示，是这种磁悬浮列车的工作原理图，车厢底部线圈绕线方式如图所示，请在图中标出线圈上端以及电源的上端的极性。
【分析】同名磁极相互排斥，异名磁极相互吸引，据此判定线圈的N极；根据安培定则确定电流方向，进而得出电源的正、负极。
【解答】解：中国自行开发的中低速磁悬浮列车属于吸力式，它利用两个磁铁异名磁极相吸的原理，故线圈的上端为S极，下端为N极；根据安培定则可知，电流从线圈的上侧流入、下侧流出，电源的上端为正极，如图：
【点评】本题考查了安培定则的应用、磁极间的相互作用规律，属于基础题。
15．（2025 槐荫区二模）小明设计了一种停车位是否被占用的模拟提醒电路，用到的元件有一红一绿两个灯泡、一个开关、电源和导线，设计要求无论开关是否闭合，红灯泡都能发光；当车位未被占用时，开关S断开；当车位被占用时，开关S闭合，此时红灯泡变亮，绿灯泡熄灭。请在方框中画出符合要求的电路。
【分析】车位被占用时，红灯发光较亮，说明通过红灯的电流大；未被占用时，红灯发光较暗，说明通过红灯的电流较小，据此设计电路。
【解答】解：由题意知，无论开关是否闭合，灯泡都能发光，当开关S闭合时，此时绿灯被短路，只有红灯接入电路，红灯两端的电压为电源电压，红灯发光较亮，开关S断开时，红灯和绿灯串联，总电阻较大，电流较小，红灯灯发光较暗。如图所示：
【点评】本题考查了电路图的设计，关键是根据题意得出开关闭合时灯泡的工作状态。
16．（2025 道外区二模）人们利用光敏材料制成光控开关，利用声敏材料制成声控开关，若将这两个开关配合使用，就可以使楼道灯变得智能化。请你在图中连接好这种智能电路。
【分析】根据串并联电路的特点和家庭电路的组成来完成电路图。
【解答】解：声光控开关要求白天是断开的，晚上有声音时灯泡发光，所以声控开关和光控开关是串联的；螺丝口灯泡的螺旋套要接在零线上，另一端和开关串联后接到火线上。如图所示：
。
【点评】本题考查的是家庭电路的组成；会安装安全用电的原则和题目的要求设计电路。
17．（2025 盐田区二模）深圳舰是第一艘完全由我国自主研发的战舰，采用双轴双桨双舵动力系统，当其中一个动力系统或桨出现故障时，另一个系统或桨可以继续工作，确保战舰的正常航行。如图为小军模仿军舰的动力系统设计的电路图，请完成电路连接。
【分析】根据题意分析两个电动机的连接方式，从而得出的电路图。
【解答】解：深圳舰采用双轴双桨双舵动力系统，当其中一个动力系统或桨出现故障时，另一个系统或桨可以继续工作，确保战舰的正常航行，说明两电动机能够独立工作，互不影响，是并联，所以两电动机并联后再与滑动变阻器串联，如下图所示：
。
【点评】本题考查根据要求设计电路，难度不大。
18．（2025 麦积区一模）如图所示是家庭电路中常用的三孔插座和用同一开关控制的两盏白炽灯（灯上标有“220V 40W”字样）。请用笔画线代替导线将它们接入电路中，要求所有元件符合安全用电原则，闭合开关后两盏灯都能正常发光。
【分析】两灯必须是并联在家庭电路中的，且开关控制灯泡时和灯泡是串联的，即处于干路中，火线过开关，零线直接入灯座；
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【解答】解：
两灯并联，火线首先进入开关，零线直接入灯座，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
19．（2025 深圳二模）小南在科技馆了解到一种新型功能材料——磁流体，当周围存在磁场时，磁流体就会“模拟”出磁感线的形状。在一杯水中放置一些磁流体，在杯子左、右两侧分别放置电磁铁A和永磁体B，就出现了如图甲所示的情景，图乙为其简化图。请在图乙中磁流体所“模拟”出的磁感线上用箭头标出磁场的方向，并在永磁体B右端括弧中标注磁极名。
【分析】磁感线是从磁体的N极出来回到磁体的S极的；根据安培定则判定电源的正负极，永磁体的两端极性相反。
【解答】解：螺线管的右侧为N极，根据安培定则可知，电流从螺线管的右端流入，左端流出，故电源右端为正极；磁感线是从磁体的N极出来回到磁体的S极的，故永磁体B的左端为S极，右端为N极。如图所示：。
故答案为：。
【点评】本题考查安培定则的使用，磁感线的方向，难度不大。
20．（2025 广东二模）请依据电路图画出对应的实物图，导线不可交叉，量程不作要求。
【分析】分析电路的连接及电流表测量的电流，注意电流从二极管正极流入，开关控制整个电路，根据电路图连接实物图。
【解答】解：发光二极管与灯并联，电流表A1与发光二极管串联（电流从二极管正极流入），电流表A2与灯串联（电流表都选用大量程与用电器串联），开关控制整个电路，根据电路图连接实物图，如下所示：
【点评】本题考查根据电路图连接实物图，注意二极管的连接。
21．（2025 武都区模拟）按摩椅因可以缓解疲劳而深受部分人的喜欢，现有一款具有加热功能的电动按摩椅，有只按摩不加热、边按摩边加热两种功能，其中电热丝不能单独工作。请在图中将电动按摩椅的电路补充完整。
【分析】电动按摩椅只具有按摩功能时，说明电路中只有电动机工作，边按摩边加热时电动机和电热丝都工作，说明电动机和电热丝能够独立工作，是并联，开关S1只控制电热丝，看过S控制整个电路，在干路上。
【解答】解：电动按摩椅只具有按摩功能时，说明电路中只有电动机工作，边按摩边加热时电动机和电热丝都工作，说明电动机和电热丝能够独立工作，是并联，开关S1只控制电热丝，看过S控制整个电路，在干路上，如下图所示：
。
【点评】本题考查了电路的连接方式，是一道简单题。
