中小学教育资源及组卷应用平台

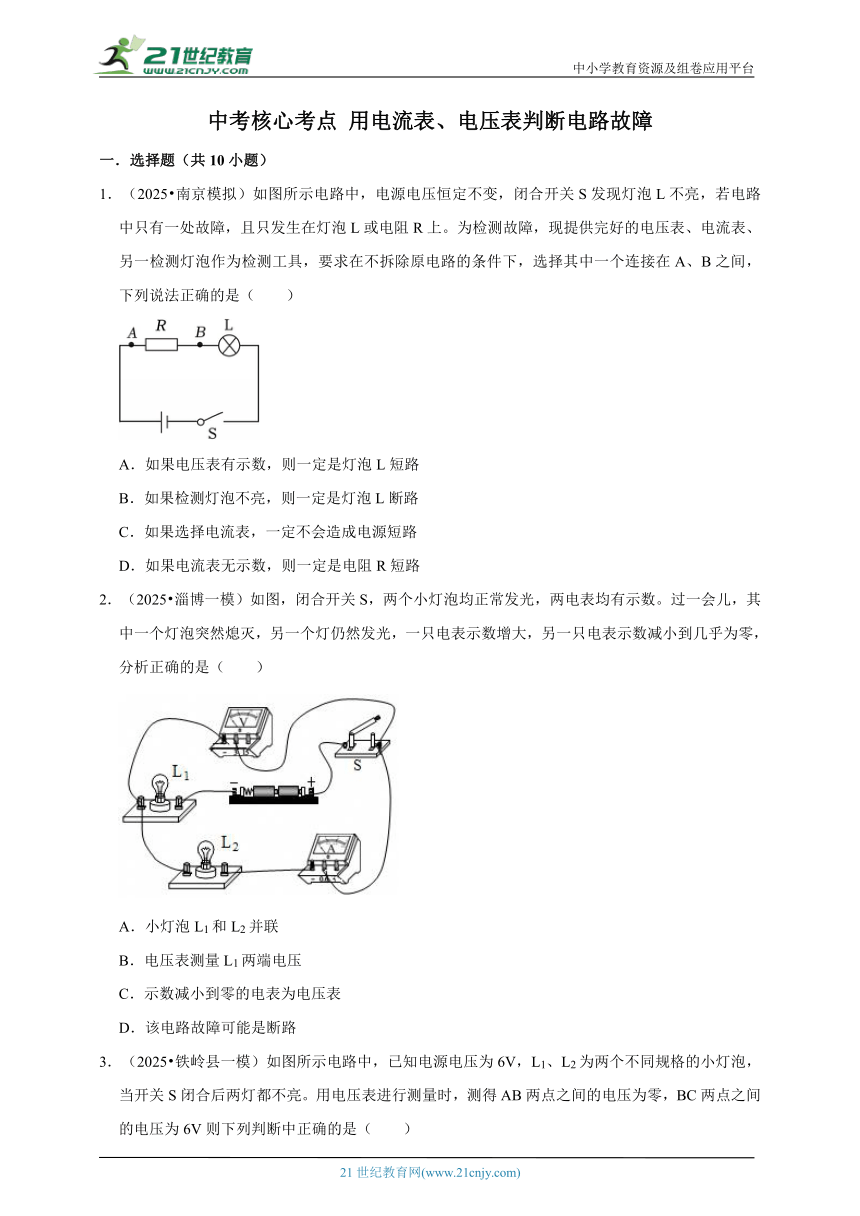

中考核心考点 用电流表、电压表判断电路故障
一．选择题（共10小题）
1．（2025 南京模拟）如图所示电路中，电源电压恒定不变，闭合开关S发现灯泡L不亮，若电路中只有一处故障，且只发生在灯泡L或电阻R上。为检测故障，现提供完好的电压表、电流表、另一检测灯泡作为检测工具，要求在不拆除原电路的条件下，选择其中一个连接在A、B之间，下列说法正确的是（　　）
A．如果电压表有示数，则一定是灯泡L短路
B．如果检测灯泡不亮，则一定是灯泡L断路
C．如果选择电流表，一定不会造成电源短路
D．如果电流表无示数，则一定是电阻R短路
2．（2025 淄博一模）如图，闭合开关S，两个小灯泡均正常发光，两电表均有示数。过一会儿，其中一个灯泡突然熄灭，另一个灯仍然发光，一只电表示数增大，另一只电表示数减小到几乎为零，分析正确的是（　　）
A．小灯泡L1和L2并联
B．电压表测量L1两端电压
C．示数减小到零的电表为电压表
D．该电路故障可能是断路
3．（2025 铁岭县一模）如图所示电路中，已知电源电压为6V，L1、L2为两个不同规格的小灯泡，当开关S闭合后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为6V则下列判断中正确的是（　　）
A．灯泡L1的灯丝断了 B．开关S接触不良
C．灯泡L2的灯丝断了 D．灯泡L2被短接

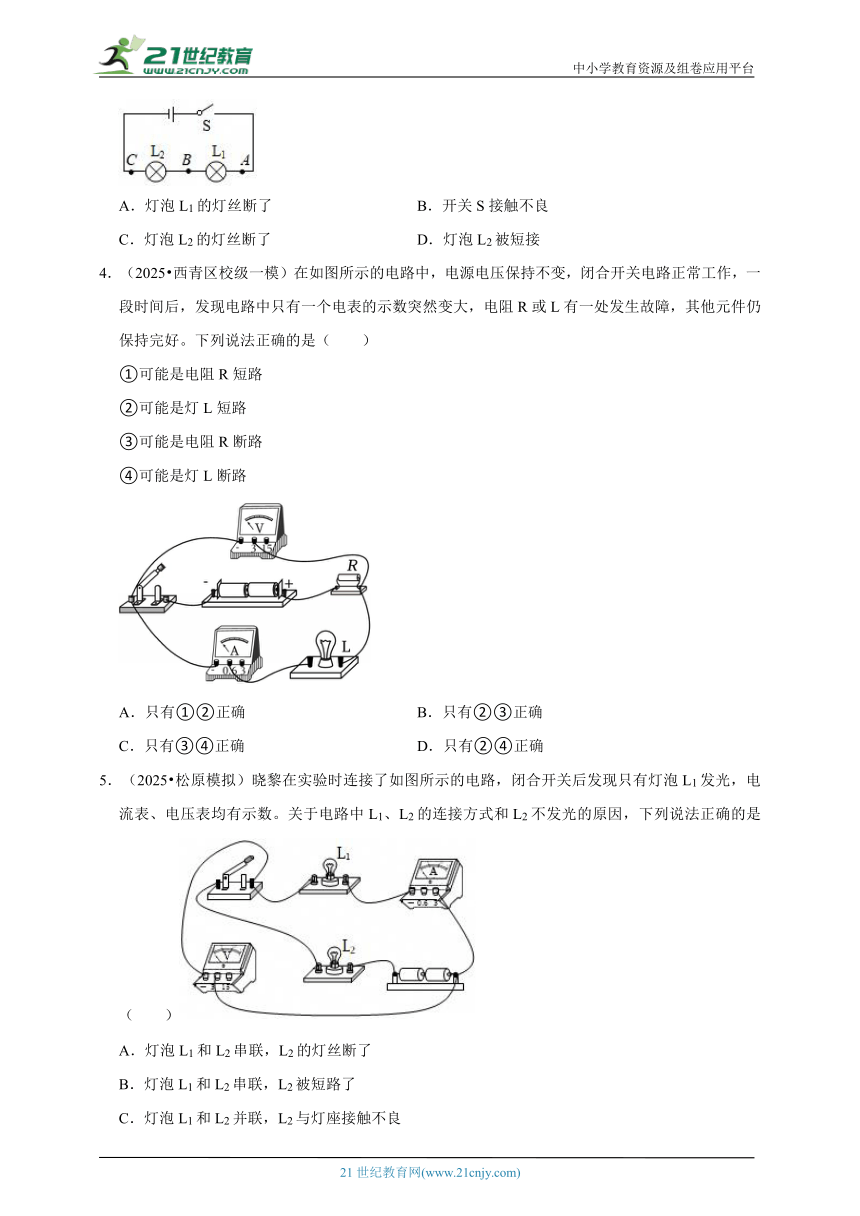

4．（2025 西青区校级一模）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中只有一个电表的示数突然变大，电阻R或L有一处发生故障，其他元件仍保持完好。下列说法正确的是（　　）
①可能是电阻R短路
②可能是灯L短路
③可能是电阻R断路
④可能是灯L断路
A．只有①②正确 B．只有②③正确
C．只有③④正确 D．只有②④正确
5．（2025 松原模拟）晓黎在实验时连接了如图所示的电路，闭合开关后发现只有灯泡L1发光，电流表、电压表均有示数。关于电路中L1、L2的连接方式和L2不发光的原因，下列说法正确的是（　　）
A．灯泡L1和L2串联，L2的灯丝断了
B．灯泡L1和L2串联，L2被短路了
C．灯泡L1和L2并联，L2与灯座接触不良
D．灯泡L1和L2并联，L2的实际功率太小

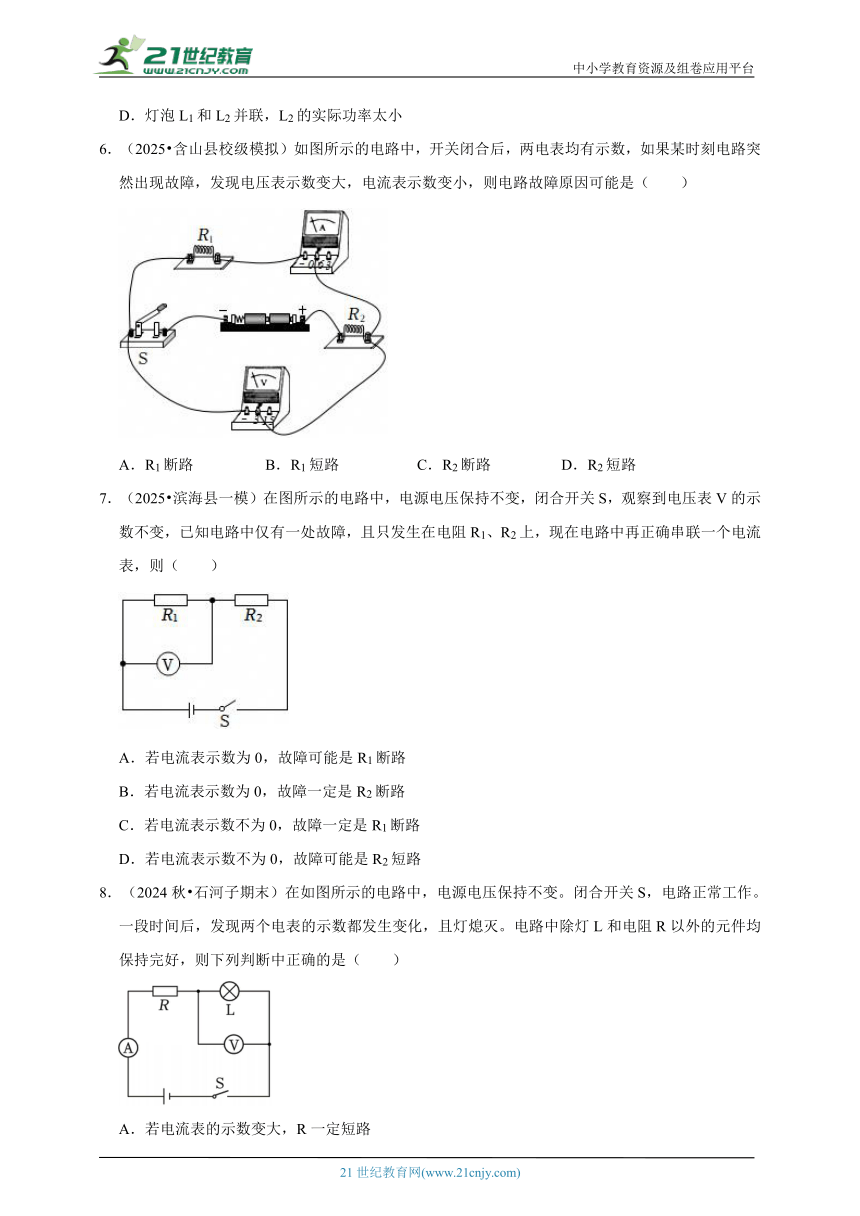

6．（2025 含山县校级模拟）如图所示的电路中，开关闭合后，两电表均有示数，如果某时刻电路突然出现故障，发现电压表示数变大，电流表示数变小，则电路故障原因可能是（　　）
A．R1断路 B．R1短路 C．R2断路 D．R2短路
7．（2025 滨海县一模）在图所示的电路中，电源电压保持不变，闭合开关S，观察到电压表V的示数不变，已知电路中仅有一处故障，且只发生在电阻R1、R2上，现在电路中再正确串联一个电流表，则（　　）
A．若电流表示数为0，故障可能是R1断路
B．若电流表示数为0，故障一定是R2断路
C．若电流表示数不为0，故障一定是R1断路
D．若电流表示数不为0，故障可能是R2短路
8．（2024秋 石河子期末）在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，发现两个电表的示数都发生变化，且灯熄灭。电路中除灯L和电阻R以外的元件均保持完好，则下列判断中正确的是（　　）
A．若电流表的示数变大，R一定短路
B．若电流表的示数变小，R可能短路
C．若电压表的示数变大，R一定断路
D．若电压表的示数变大，L可能断路

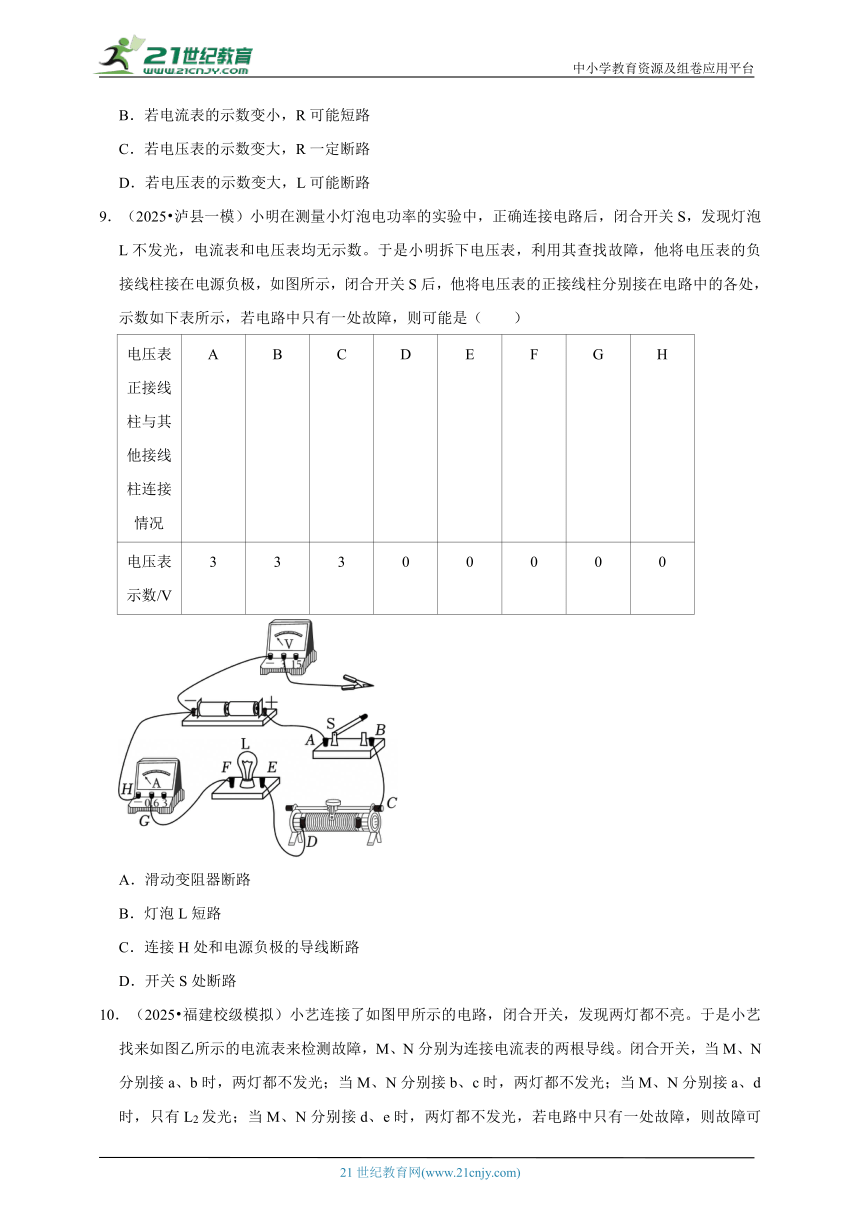

9．（2025 泸县一模）小明在测量小灯泡电功率的实验中，正确连接电路后，闭合开关S，发现灯泡L不发光，电流表和电压表均无示数。于是小明拆下电压表，利用其查找故障，他将电压表的负接线柱接在电源负极，如图所示，闭合开关S后，他将电压表的正接线柱分别接在电路中的各处，示数如下表所示，若电路中只有一处故障，则可能是（　　）
电压表正接线柱与其他接线柱连接情况 A B C D E F G H
电压表示数/V 3 3 3 0 0 0 0 0
A．滑动变阻器断路
B．灯泡L短路
C．连接H处和电源负极的导线断路
D．开关S处断路

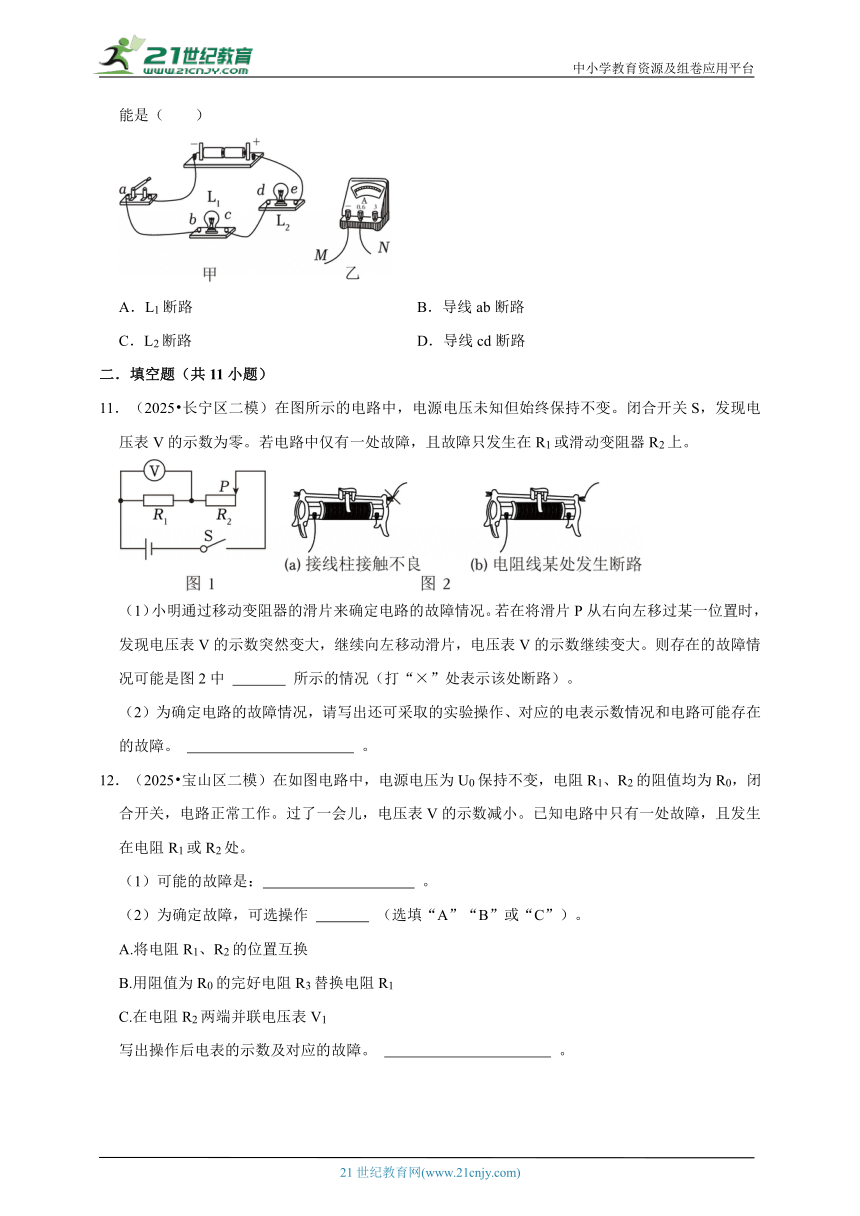

10．（2025 福建校级模拟）小艺连接了如图甲所示的电路，闭合开关，发现两灯都不亮。于是小艺找来如图乙所示的电流表来检测故障，M、N分别为连接电流表的两根导线。闭合开关，当M、N分别接a、b时，两灯都不发光；当M、N分别接b、c时，两灯都不发光；当M、N分别接a、d时，只有L2发光；当M、N分别接d、e时，两灯都不发光，若电路中只有一处故障，则故障可能是（　　）
A．L1断路 B．导线ab断路
C．L2断路 D．导线cd断路
二．填空题（共11小题）
11．（2025 长宁区二模）在图所示的电路中，电源电压未知但始终保持不变。闭合开关S，发现电压表V的示数为零。若电路中仅有一处故障，且故障只发生在R1或滑动变阻器R2上。
（1）小明通过移动变阻器的滑片来确定电路的故障情况。若在将滑片P从右向左移过某一位置时，发现电压表V的示数突然变大，继续向左移动滑片，电压表V的示数继续变大。则存在的故障情况可能是图2中 　 　 所示的情况（打“×”处表示该处断路）。
（2）为确定电路的故障情况，请写出还可采取的实验操作、对应的电表示数情况和电路可能存在的故障。 　 　 。
12．（2025 宝山区二模）在如图电路中，电源电压为U0保持不变，电阻R1、R2的阻值均为R0，闭合开关，电路正常工作。过了一会儿，电压表V的示数减小。已知电路中只有一处故障，且发生在电阻R1或R2处。
（1）可能的故障是：　 　 。
（2）为确定故障，可选操作 　 　 （选填“A”“B”或“C”）。
A.将电阻R1、R2的位置互换
B.用阻值为R0的完好电阻R3替换电阻R1
C.在电阻R2两端并联电压表V1
写出操作后电表的示数及对应的故障。 　 　 。
13．（2025 奉贤区二模）如图所示电路，电源电压保持不变，电阻R1的阻值为R0。闭合开关S后，电路正常工作，电压表示数为U0。一段时间后，电压表示数突然变为3U0。若电路中仅有一处故障，且只发生在电阻R1或R2上，则电源电压为 　 　 。现在M点正确串联入一个电流表来判断具体故障，请根据相关信息写出再次闭合开关S后电流表的示数及相应故障：　 　 。
14．（2025 温江区二模）如图是小欢探究电流与电压关系的实验电路，实验中要保持 　 　 不变，闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是 　 　 。
15．（2025 浦东新区二模）如图所示电路，电源电压为U0，已知电路中有一处故障，且只发生在R1或R2上。
（1）小明认为，闭合开关S后，无法通过电压表的示数来判断具体故障。你　 　 （选填“支持”或“不支持”）他的观点，请结合电压表的示数说明理由。　 　 。
（2）小明设想经过下列操作，通过观察电压表示数在操作前后的变化情况来判断具体故障。其中可行的有　 　 。
A.将R1与R2的位置互换
B.用一个完好的定值电阻R来替换R2
C.将一跟导线并联在R2两端
16．（2025 嘉定区二模）在如图所示的电路中，电源电压为U0不变。闭合开关S后，电路正常工作，一段时间后，观察到电压表示数为U0。若电路中仅有一处故障，且只发生在电阻R1或R2上。
（1）故障可能是　 　 ；
（2）为确定具体故障，小嘉提出三种方法：①闭合开关，移动滑动变阻器R2的滑片P；②用完好电阻R0替换R1，闭合开关；③将滑动变阻器R2与电压表位置互换，闭合开关。请选出可行的方法，写出观察到的电表示数（或示数变化情况）及对应的故障。　 　 。
17．（2025 杨浦区二模）如图所示电路，电源电压为U0不变，电阻R1的阻值为R0，电阻R2的阻值为3R0，闭合开关S后，两电表中只有一个电表示数增大。若电路中仅一处出现故障，且只发生在电阻R1、R2上。请写出开关闭合后两电表示数及其对应的故障：　 　 。
18．（2025春 郫都区校级期中）小明在“探究串联电路电压规律”实验中，闭合开关，两灯发光，一段时间后，L1突然熄灭，L2仍然发光，电压表无示数。原因可能是 　 　 ；电路正常后，小明想测灯泡L2的电压，将A接线柱改接到C点，B接线柱保持不动，他 　 　 （填“能”或“不能”）测出L2的电压。
19．（2025 崇明区二模）如图所示电路，电源电压大小始终为U0，固定电阻R1和滑动变阻器R2接入部分的电阻相同，若开关S闭合后电压表V1和V2的示数相同，电路中只有一处故障，且只发生在R1或R2上。
（1）则故障可能为　 　 （选填对应选项的符号）。
A.电阻R1断路
B.电阻R2断路
C.电阻R1短路
D.电阻R2短路
（2）为进一步确定故障情况，小明用一个完好的电阻R0替换R1，且电阻R0与R1的阻值大小相同，当小明　 　 （选填“向左”或“向右”）移动R2的滑片P时，请写出电压表V1和V2的示数情况（用所给符号来表示）及对应的故障　 　 。
20．（2025 青浦区二模）在图示的电路中，电源电压为U0，电阻R1的阻值为R0，R2的阻值为2R0，电路中可能在R1或R2上存在一处断路故障。
（1）为了正确快速判断出电路中是否存在故障，电流表串联在 　 　 （选填“R1支路”“R2支路”或“干路”）上最为合适。
（2）按上述电流表串联的位置，若存在故障，请写出开关S闭合前后，电流表的示数及对应的故障。 　 　 。
21．（2025 闵行区二模）某小组同学按图示的电路图连接电路，闭合开关，电流表、电压表示数均大于零。他们讨论后认为根据止述现象无法确定电路中是否存在故障。
（1）甲同学思考后认为用一个阻值与R2不同的完好电阻R替换R2，根据替换前后　 　 （选填“电压表”“电流表”或“任意一个电表”）的示数变化情况就能判断电路是否存在故障。请写出他的判断方法。　 　 。
（2）乙同学思考后认为用一个完好的电阻R替换R1，也可以判断电路是否存在故障，但电阻R的阻值需要满足一定条件。下列符合条件的选项有　 　 。
A.R＞R1
B.R＝R1
C.R＜R1
中考核心考点 用电流表、电压表判断电路故障
参考答案与试题解析
一．选择题（共10小题）
1．（2025 南京模拟）如图所示电路中，电源电压恒定不变，闭合开关S发现灯泡L不亮，若电路中只有一处故障，且只发生在灯泡L或电阻R上。为检测故障，现提供完好的电压表、电流表、另一检测灯泡作为检测工具，要求在不拆除原电路的条件下，选择其中一个连接在A、B之间，下列说法正确的是（　　）
A．如果电压表有示数，则一定是灯泡L短路
B．如果检测灯泡不亮，则一定是灯泡L断路
C．如果选择电流表，一定不会造成电源短路
D．如果电流表无示数，则一定是电阻R短路
【分析】1、电压表判断电路故障：电压表无示数，故障原因：电压表并联电路短路或并联部分之外的电路断路，电压表不能与电源连接。
2、检验灯并联判断电路故障：灯亮，检验灯与电源相连，并联部分断路；不亮，并联部分断路，或检验灯与电源不能连通，并联部分之外断路。
3、电流表自身电阻很小，在电路中的作用相当于导线。
【解答】解：闭合开关S发现灯泡L不亮，若电路中只有一处故障，且只发生在灯泡L或电阻R上，可能是灯泡断路或短路，也可能是电阻断路；选择其中一个连接在A、B之间，
A．如果电压表有示数，说明电压表与电源相通，则可能是灯泡L短路，也可能是电阻R断路，故A错误；
B．如果检测灯泡不亮，与电源不通，则一定是灯泡L断路，故B正确；
C．如果选择电流表，若灯泡短路，则会造成电源短路，故C错误；
D．如果电流表无示数，则一定是灯泡L断路，如果电阻R短路，原来灯泡是发光的，故D错误。
故选：B。
【点评】本题考查串联电路故障的分析，属于中档题。
2．（2025 淄博一模）如图，闭合开关S，两个小灯泡均正常发光，两电表均有示数。过一会儿，其中一个灯泡突然熄灭，另一个灯仍然发光，一只电表示数增大，另一只电表示数减小到几乎为零，分析正确的是（　　）
A．小灯泡L1和L2并联
B．电压表测量L1两端电压
C．示数减小到零的电表为电压表
D．该电路故障可能是断路
【分析】由电路图可知，L1、L2串联，电压表测L2两端的电压，电流表测电路中的电流；根据选项逐一分析找出符合要求的选项。
【解答】解：AB．如电路图所示，灯泡L1、L2串联，电压表测L2两端电压，电流表测通过的电流，故AB错误；
CD、如果灯泡L1开路，两个灯泡都熄灭，电压表和电流表都没有示数，不符合题意；
如果灯泡L2开路，两个灯泡都熄灭，电压表示数增大，电流表示数减小为零，不符合题意；
如果灯泡L1短路，L2正常，电压表和电流表示数都变大，不符合题意；
如果灯泡L2短路，L1正常，电流表示数变大，电压表被短路示数减小为零，故C符合题意，D不符合题意。
故选：C。
【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力。
3．（2025 铁岭县一模）如图所示电路中，已知电源电压为6V，L1、L2为两个不同规格的小灯泡，当开关S闭合后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为6V则下列判断中正确的是（　　）
A．灯泡L1的灯丝断了 B．开关S接触不良
C．灯泡L2的灯丝断了 D．灯泡L2被短接
【分析】已知两灯串联，闭合开关后，两灯都不亮，若一盏灯短路，则另一盏灯还能发光，所以不可能是一灯短路，只能是断路；根据电压表的示数分析具体的电路故障。
【解答】解：
已知两灯串联，闭合开关后，两灯都不亮，若一盏灯短路，则另一盏灯还能发光，所以不可能是一灯短路，只能是断路；
将电压表并联在L1两端时（AB两点间），测得的电压为0，说明AB之外的其他地方存在断路；将电压表并联到BC两点时（BC两点间），测得的电压为6V，且等于电源电压，说明电压表与电源正负极之间是接通的，所以故障是与电压表并联的灯泡L2的灯丝断了，故C正确。
故选：C。
【点评】使用电压表判断电路故障时，将电压表与某一用电器并联，闭合开关，若电压表显示较大示数（接近电源电压），故障为与电压表并联的用电器断路或串联的用电器短路；若电压表无示数，故障为与电压表并联的用电器短路或串联的用电器断路。
4．（2025 西青区校级一模）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中只有一个电表的示数突然变大，电阻R或L有一处发生故障，其他元件仍保持完好。下列说法正确的是（　　）
①可能是电阻R短路
②可能是灯L短路
③可能是电阻R断路
④可能是灯L断路
A．只有①②正确 B．只有②③正确
C．只有③④正确 D．只有②④正确
【分析】由图知，灯泡L与电阻R串联，电压表测灯泡L两端电压。
分析R短路、L短路、R断路、L断路时电流表、电压表的示数变化，找出电路中有一个电表的示数突然变大的原因，确定各个选项的正误。
【解答】解：结合实物图可知，开关闭合时，灯泡L与电阻R串联，电压表测灯泡L两端电压。
①电阻R短路将造成的结果，电压表和电流表示数均增大；
②灯L短路将造成电流表示数增大，但电压表被短路示数几乎减小到0；
③电阻R断路将造成断路，电流表和电压表示数均减小为0；
④灯L断路，电流表示数减小为0，电压表直接与电阻串联接在电源两端，相当于测电源电压，示数增大。
综上只有②④正确。
故选：D。
【点评】本题考查了电流表、电压表在判断电路故障中的应用，认真分析电路、得出某个电阻短路、断路时的两表示数变化是关键。
5．（2025 松原模拟）晓黎在实验时连接了如图所示的电路，闭合开关后发现只有灯泡L1发光，电流表、电压表均有示数。关于电路中L1、L2的连接方式和L2不发光的原因，下列说法正确的是（　　）
A．灯泡L1和L2串联，L2的灯丝断了
B．灯泡L1和L2串联，L2被短路了
C．灯泡L1和L2并联，L2与灯座接触不良
D．灯泡L1和L2并联，L2的实际功率太小
【分析】灯泡L1与L2顺次连接，电压表测灯L1的电压。要解答此题需掌握电压表在电路中的作用，会根据电压表的示数来判断电路故障。
【解答】解：
由图可知，闭合开关后灯泡L1与L2顺次连接，所以灯泡L1和L2串联，电压表测灯L1的电压；此时灯泡L1发光，电流表和电压表都有示数，说明电路是接通的；故ACD错误；
只有灯泡L1发光，L2不发光，说明L2被短路，或者是L2的实际功率太小，达不到发光的亮度，故B正确。
故选：B。
【点评】此题考查了电路故障的判断以及灯泡的实际功率决定灯泡的明暗程度，掌握当灯泡的实际功率远远小于灯泡的额定功率时，灯泡不会发光。
6．（2025 含山县校级模拟）如图所示的电路中，开关闭合后，两电表均有示数，如果某时刻电路突然出现故障，发现电压表示数变大，电流表示数变小，则电路故障原因可能是（　　）
A．R1断路 B．R1短路 C．R2断路 D．R2短路
【分析】根据电路图可知，两电阻串联，电压表测量R1两端电压，电流表测量电路中的电流；根据电流表、电压表的示数变化情况分析电路故障的原因。
【解答】解：由图可知，两电阻串联，电压表测量R1两端电压，电流表测量电路中的电流；
某时刻电路突然出现故障，发现电流表示数减小，说明电路出现了断路故障；电压表示数变大，说明电压表测量的是电源电压，所以故障是灯泡R1断路，故A，BCD错误。
故选：A。
【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时可以多试一试，多总结，提高分析能力。
7．（2025 滨海县一模）在图所示的电路中，电源电压保持不变，闭合开关S，观察到电压表V的示数不变，已知电路中仅有一处故障，且只发生在电阻R1、R2上，现在电路中再正确串联一个电流表，则（　　）
A．若电流表示数为0，故障可能是R1断路
B．若电流表示数为0，故障一定是R2断路
C．若电流表示数不为0，故障一定是R1断路
D．若电流表示数不为0，故障可能是R2短路
【分析】根据电路图可知，闭合开关，两电阻串联，电压表V测量电阻R1两端的电压，根据电流表和电压表的示数变化情况判断电路故障。
【解答】解：
根据电路图可知，闭合开关，两电阻串联，电压表V测量电阻R1两端的电压；
闭合开关S，观察到电压表V的示数不变，即电压表示数为0。
AB、若电流表示数为0，说明电路为断路，电压表示数为0，说明电压表的正负接线柱与电源两极没有相连，因此电路故障是R2断路，故B正确，A错误。
CD、若电流表示数不为0，说明电路为通路，电压表示数为0，说明电压表所测量的电阻R1短路，因此电路故障是R1短路，故CD错误；
故选：B。
【点评】此题考查电流表、电压表在电路故障中的作用判断，要结合电路图和电路的特点进行分析。
8．（2024秋 石河子期末）在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。一段时间后，发现两个电表的示数都发生变化，且灯熄灭。电路中除灯L和电阻R以外的元件均保持完好，则下列判断中正确的是（　　）
A．若电流表的示数变大，R一定短路
B．若电流表的示数变小，R可能短路
C．若电压表的示数变大，R一定断路
D．若电压表的示数变大，L可能断路
【分析】此题可依照可选项所述，逐一进行假设，根据电路特点及欧姆定律，判断其说法是否成立，最终找出符合要求的判断。
【解答】解：由图知，灯L和电阻R串联，电压表测灯泡的电压，电流表测电路中的电流；
由题知，原来电路正常工作，则两个电表都有示数；一段时间后，发现两个电表的示数都发生变化，且灯熄灭，电路中除灯L和电阻R以外的元件均保持完好，因灯泡熄灭，则可能发生的故障是灯泡断路，或电阻R断路，或灯泡L短路；
若灯泡断路，则电流表示数减小为零，而电压表串联在电路中测电源电压，电压表示数会增大，即两个电表的示数都发生变化，符合题意；
若电阻R断路，则整个电路断路，此时两个电表的示数都减小为零，即两个电表的示数都发生变化，符合题意；
若灯泡L短路，会导致电路中电流增大，电流表示数增大，此时电压表也被短路而无示数，即两个电表的示数都发生变化，符合题意；
A、若电流表示数变大，根据上述分析可知，灯泡一定短路，而电阻R可能完好，也可能短路，故A错误；
B、若电流表的示数变小，根据上述分析可知，可能是灯泡断路，或电阻R断路，故B错误；
C、若电压表的示数变大，根据上述分析可知，灯泡一定断路，不可能是电阻R断路，故C错误；
D、若电压表的示数变大，根据上述分析可知，可能是L断路，也可能是L断路同时R短路，故D正确。
故选：D。
【点评】本题主要考查电路故障的判断，要知道电路的两种故障，分析电路故障时，一般将每个选项依次代入题目，检查是否符合题意，用“排除法”确定正确选项。
9．（2025 泸县一模）小明在测量小灯泡电功率的实验中，正确连接电路后，闭合开关S，发现灯泡L不发光，电流表和电压表均无示数。于是小明拆下电压表，利用其查找故障，他将电压表的负接线柱接在电源负极，如图所示，闭合开关S后，他将电压表的正接线柱分别接在电路中的各处，示数如下表所示，若电路中只有一处故障，则可能是（　　）
电压表正接线柱与其他接线柱连接情况 A B C D E F G H
电压表示数/V 3 3 3 0 0 0 0 0
A．滑动变阻器断路
B．灯泡L短路
C．连接H处和电源负极的导线断路
D．开关S处断路
【分析】闭合开关S，发现灯泡L不发光，电流表和电压表均无示数，说明电路是断路，用电压表判断电路故障，电压表有示数，说明电路与电压表所接触位置与电源间是连通的，电压表无示数，说明与电压表并联部分以外的电路部分有断路。
【解答】解：如图是串联电路，闭合开关S，发现灯泡L不发光，电流表和电压表均无示数，说明电路是断路，将电压表的正接线柱接在电源正极，由表中数据知：将电压表的负接线柱分别接电路中的D、C、B、A各接线柱时，电压表示数为0，说明电源正极到A、B、C是好的，而D与电源正极不在相通，说明CD之间断路，即滑动变阻器断路，故A正确，BCD错误。
故选：A。
【点评】本题考查串联电路故障的分析，属于中档题。
10．（2025 福建校级模拟）小艺连接了如图甲所示的电路，闭合开关，发现两灯都不亮。于是小艺找来如图乙所示的电流表来检测故障，M、N分别为连接电流表的两根导线。闭合开关，当M、N分别接a、b时，两灯都不发光；当M、N分别接b、c时，两灯都不发光；当M、N分别接a、d时，只有L2发光；当M、N分别接d、e时，两灯都不发光，若电路中只有一处故障，则故障可能是（　　）
A．L1断路 B．导线ab断路
C．L2断路 D．导线cd断路
【分析】电流表串联在电路中，电流表的内阻较小，相当于导线。
【解答】解：①当M、N分别接a、b时，两灯都不发光，导线ab不可能断路，可能是ab以外的导线或用电器断路；
②当M、N分别接b、c时，两灯都不发光，由于此时电流表与L1并联，但两灯都不亮，排除了L1断路，可能是导线ac以外的导线或用电器断路；
③当M、N分别接a、d时，只有L2发光，这是一个关键信息，说明电流能够绕过cd直接通过L2回到正极，这排除了L2断路，但导线cd断路的可能性很大；
④当M、N分别接d、e时，两灯都不发光，进一步验证了导线cd断路的判断。
故ABC不符合题意，D符合题意。
故选：D。
【点评】本题考查了利用电流表判断电路故障，属于常考题。
二．填空题（共11小题）
11．（2025 长宁区二模）在图所示的电路中，电源电压未知但始终保持不变。闭合开关S，发现电压表V的示数为零。若电路中仅有一处故障，且故障只发生在R1或滑动变阻器R2上。
（1）小明通过移动变阻器的滑片来确定电路的故障情况。若在将滑片P从右向左移过某一位置时，发现电压表V的示数突然变大，继续向左移动滑片，电压表V的示数继续变大。则存在的故障情况可能是图2中 　b　 所示的情况（打“×”处表示该处断路）。
（2）为确定电路的故障情况，请写出还可采取的实验操作、对应的电表示数情况和电路可能存在的故障。 　在电路中串联电流表，当开始时电流表示数为0，移动到某处，突然有电流，电压表有示数，故某处是在断路附近，当继续移动时，电流表和电压表示数变大，说明滑片左侧和其他的电路是完好的　 。
【分析】（1）根据电压表的示数确定故障位置，结合移动过程的变化确定在电阻丝断路；
（2）添加电流表，观察电路是否有电流，确定故障。
【解答】解：（1）电压表的示数为零，说明电压表与电源不通，故电阻之外的电路有断路，当将滑片P从右向左移过某一位置时，发现电压表V的示数突然变大，说明此时电源与电压表形成通过，则越过了断路处，因断路在电阻丝部分，且继续向左移动滑片，电压表V的示数继续变大。故是b所示的情况；
（2）为确定电路的故障情况，可以在电路中串联电流表，根据电流表是否有示数判断是否断路。当开始时电流表示数为0，移动到某处，突然有电流，电压表有示数，故某处是断路附近，当继续移动时，电流表和电压表示数变大，说明滑片左侧的电路是完好的。
故答案为：（1）b； （2）在电路中串联电流表，当开始时电流表示数为0，移动到某处，突然有电流，电压表有示数，故某处是在断路附近，当继续移动时，电流表和电压表示数变大，说明滑片左侧和其他的电路是完好的。
【点评】本题考查串联电路的故障分析，属于基础题。
12．（2025 宝山区二模）在如图电路中，电源电压为U0保持不变，电阻R1、R2的阻值均为R0，闭合开关，电路正常工作。过了一会儿，电压表V的示数减小。已知电路中只有一处故障，且发生在电阻R1或R2处。
（1）可能的故障是：　电阻R2断路或电阻R1短路　 。
（2）为确定故障，可选操作 　B　 （选填“A”“B”或“C”）。
A.将电阻R1、R2的位置互换
B.用阻值为R0的完好电阻R3替换电阻R1
C.在电阻R2两端并联电压表V1
写出操作后电表的示数及对应的故障。 　用R3替换R1后，闭合开关，若电压表的示数等于，则说明R1短路，若电压表的示数为0，则R2断路　 。
【分析】电压表示数减小，原因是串联电阻增大、并联电阻减小或发生短路。
【解答】解：由图知两电阻串联，电压表测量电阻R1两端的电压，
（1）如果电阻R2短路，电阻R1两端的电压增大，电压表示数增大，不符合题意；
如果电阻R2断路，电压表与电源的两端不相连，电压表没有示数，电压表示数减小，符合题意；
如果R1断路时，电压表与电源的两端相连，测量电源电压，电压表有示数，且电压表示数增大，不符合题意；
如果电阻R1短路，与电压表并联的电阻为零，分得的电压为零，电压表的示数为零，即电压表示数减小，符合题意，
综合分析故障为：电阻R2断路或电阻R1短路；
（2）A、将电阻R1和R2的位置互换，如果R2断路，电压表与电源的两端相连，测量电源电压，电压表的示数为U0；如果R1短路，电压表测量R2两端电压即电源电压，电压表示数也为U0，不能区分电阻R2断路还是电阻R1短路，故A不符合题意。
B、用R3替换R1后，闭合开关，若电压表的示数等于，则说明R1短路，若电压表的示数为0，则R2断路，故B符合题意；
C.在电阻R2两端并联电压表V1，如果电阻R2断路，则V1示数为U0；如果电阻R1短路，则V1示数也为U0，故C不符合题意；
故选：B。
综合分析，电表的示数及对应的故障：用R3替换R1后，闭合开关，若电压表的示数等于，则说明R1短路，若电压表的示数为0，则R2断路
故答案为：（1）电阻R1断路或电阻R2短路；
（2）B；用R3替换R1后，闭合开关，若电压表的示数等于，则说明R1短路，若电压表的示数为0，则R2断路。
【点评】用电压表判断电路故障时，如果有示数，说明与电压表串联的元件是完好的；如果无示数，说明与电压表串联的元件有断路，或与电压表并联的元件短路。
13．（2025 奉贤区二模）如图所示电路，电源电压保持不变，电阻R1的阻值为R0。闭合开关S后，电路正常工作，电压表示数为U0。一段时间后，电压表示数突然变为3U0。若电路中仅有一处故障，且只发生在电阻R1或R2上，则电源电压为 　3U0　 。现在M点正确串联入一个电流表来判断具体故障，请根据相关信息写出再次闭合开关S后电流表的示数及相应故障：　如果电流表有电流，故障为R2短路，无电流，故障为R1断路　 。
【分析】根据串联分压，结合电压表示数变大分析故障，得出电源电压，
根据局部短路时电路中有电流分析。
【解答】解：电阻R1的阻值为R0。闭合开关S后，电路正常工作，电压表示数为U0。一段时间后，电压表示数突然变为3U0。电压表示数变大，此时应该接近电源电压，故电源电压为3U0；此时可能电阻R1断路，或R2短路，在电路中串联电流表，如果有电流，说明电路是通路，电流表示数是I，故障为R2短路，无电流，说明电路是断路，故障为R1断路。
故答案为：3U0；如果电流表有电流，示数为，故障为R2短路，无电流，故障为R1断路。
【点评】本题考查串联电路的故障分析，属于中档题。
14．（2025 温江区二模）如图是小欢探究电流与电压关系的实验电路，实验中要保持 　电阻　 不变，闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是 　与电压表并联的电阻断路　 。
【分析】（1）在串联电路中：
当电路断路时：电压表测断路处的电压等于电源电压；测没断路的用电器的电压为零；电流表在任何位置都是零；
当电路短路时：电压表测短路处的电压等于零；测没短路的用电器的电压比原来增大；电流表示数变大；
（2）在并联电路中：
某支路断路时：电压表测断路两端电压、没断路的支路两端电压都等于电源电压；电流表测断路所在支路示数为零；测没断路的支路仍为原来的示数。
【解答】解：在探究电流与电压关系的实验中，根据控制变量法，要保持电阻不变，改变电阻两端的电压，进而观察电流的变化情况。
闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因通常是与电压表并联的电阻断路。当电阻断路时，电路中电流无法通过，所以电流表无示数。此时电压表串联在电路中，由于电压表内阻很大，根据串联电路分压原理，它会分得几乎全部的电源电压，所以电压表示数接近电源电压。
故答案为：电阻；与电压表并联的电阻断路。
【点评】此题是一道故障分析题，解答时让学生根据实验现象来分析出故障的原因，从中培养了学生分析问题和解决问题的能力。
15．（2025 浦东新区二模）如图所示电路，电源电压为U0，已知电路中有一处故障，且只发生在R1或R2上。
（1）小明认为，闭合开关S后，无法通过电压表的示数来判断具体故障。你　支持　 （选填“支持”或“不支持”）他的观点，请结合电压表的示数说明理由。　无论电压表有无示数，都是两种可能，不能确定故障　 。
（2）小明设想经过下列操作，通过观察电压表示数在操作前后的变化情况来判断具体故障。其中可行的有　B　 。
A.将R1与R2的位置互换
B.用一个完好的定值电阻R来替换R2
C.将一跟导线并联在R2两端
【分析】（1）由电路图可知，R1与R2串联，电压表测量R1的电压，发现电压表的有示数，可能是R1断路或R2短路。若电压表无示数，可能R2断路或R1短路，据此分析；
（2）根据方案分析故障。
【解答】解：（1）由电路图可知，R1与R2串联，电压表测量R1的电压，发现电压表的有示数，可能是R1断路或R2短路。若电压表无示数，可能R2断路或R1短路，每种情况都有两种可能，故无法进行判断；故支持原观点。
（2）A.将R1与R2的位置互换，无论哪种情况，电压表示数情况都会互换，因而不能确定故障；
B.用一个完好的定值电阻R来替换R2，如果原来电压表无示数，可能R2断路或R1短路，替换后有示数说明不是短路，则肯定是R2断路，如果原理有示数，可能是R1断路或R2短路，如果替换后电压表示数减小，则R2短路，示数不变是R1断路，故可以确定故障；
C.将一跟导线并联在R2两端，如果R1短路会造成电源短路，故此方法不可行。故选：B。
故答案为：（1）支持，无论电压表有无示数，都是两种可能，不能确定故障；
（2）B。
【点评】本题考查电路故障分析，属于难题。
16．（2025 嘉定区二模）在如图所示的电路中，电源电压为U0不变。闭合开关S后，电路正常工作，一段时间后，观察到电压表示数为U0。若电路中仅有一处故障，且只发生在电阻R1或R2上。
（1）故障可能是　R1短路或滑动变阻器R2断路　 ；
（2）为确定具体故障，小嘉提出三种方法：①闭合开关，移动滑动变阻器R2的滑片P；②用完好电阻R0替换R1，闭合开关；③将滑动变阻器R2与电压表位置互换，闭合开关。请选出可行的方法，写出观察到的电表示数（或示数变化情况）及对应的故障。　②　 。
【分析】（1）电路中电阻R1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电路工作一段时间后，电压表的示数为电源电压，电阻R1短路，滑动变阻器正常，或者电阻R1正常，滑动变阻器断路；
（2）①闭合开关，移动滑动变阻器R2的滑片P，不管是R1短路还是动滑动变阻器断路，电压表示数仍为U0；
②用完好电阻R0替换R1，闭合开关，若是R1短路引起，则用电阻R0替换R1，动电压表示数不再为U0，电压表示数要小于U0，若滑动变阻器断路故障，则电压表示数仍为U0；
③将滑动变阻器R2与电压表位置互换，闭合开关，电路连接方式和原电路等效，没有任何变化。
【解答】解：（1）电路中电阻R1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电路工作一段时间后，电压表的示数为电源电压，故障可能是电阻R1短路，滑动变阻器正常，或者电阻R1正常，滑动变阻器R2断路；
（2）①闭合开关，移动滑动变阻器R2的滑片P，不管是R1短路还是滑动变阻器断路，电压表示数仍为U0，故不能找出故障具体原因；
②用完好电阻R0替换R1，闭合开关，若是R1短路引起，则用电阻R0替换R1，电压表示数不再为U0，电压表示数要小于U0，若滑动变阻器断路故障，则电压表示数仍为U0，故可以判断具体的故障原因；
③将滑动变阻器R2与电压表位置互换，闭合开关，电路连接方式和原电路等效，没有任何变化，故不能判断具体的故障原因。
故 选②
故答案为：（1）R1短路或者滑动变阻器断路；
（2）②；判断方法和电压表的变化情况见解答。
【点评】本题考查了电路故障分析及判断方法。
17．（2025 杨浦区二模）如图所示电路，电源电压为U0不变，电阻R1的阻值为R0，电阻R2的阻值为3R0，闭合开关S后，两电表中只有一个电表示数增大。若电路中仅一处出现故障，且只发生在电阻R1、R2上。请写出开关闭合后两电表示数及其对应的故障：　电流表示数增大，电压表示数为零，则R1短路；电流表示数为零，电压表示数为U0，则R1断路。　 。
【分析】当开关S闭合时，该电路为串联电路，电流表测量电路中的电流，电压表测量R1两端的电压；开关S断开时，电压表测量电源电压；列举出每个电阻的故障，然后得出答案。
【解答】解：由图可知，电阻R1和电阻R2串联，电流表测通过电路的电流，电压表测电阻R1两端的电压，闭合开关后，两电表中只有一个电表示数增大，由题意可知，
若电路中仅一处出现故障，且只发生在电阻R1、R2上，那么若电阻R1短路，电流表示数增大，并联在R1两端的电压表示数为零，故符合题意；
若电阻R2短路，电流表示数增大，并联在R1两端的电压表示数为电源电压U0，故不符合题意；
若电阻R1断路，电流表示数为零，并联在R1两端的电压表示数为电源电压U0，故符合题意；
若电阻R2断路，电流表示数为零，并联在R1两端的电压表示数为零，故不符合题意；
故答案为：电流表示数增大，电压表示数为零，则R1短路；电流表示数为零，电压表示数为U0，则R1断路。
【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和断路两种情况，平时做实验时试一试，多总结、提高分析能力。
18．（2025春 郫都区校级期中）小明在“探究串联电路电压规律”实验中，闭合开关，两灯发光，一段时间后，L1突然熄灭，L2仍然发光，电压表无示数。原因可能是 　L1发生短路　 ；电路正常后，小明想测灯泡L2的电压，将A接线柱改接到C点，B接线柱保持不动，他 　不能　 （填“能”或“不能”）测出L2的电压。
【分析】根据闭合开关，发现电压表示数为零，可从灯泡发生短路或断路分析。电压表接入电路中，正负接线柱要连接正确。
【解答】解：因为闭合开关，发现电压表示数为零，可能是电压表的正负接线柱没有与电源正负极相连，或电压表短路，由于L2仍然发光，故不可能是断路，则可能是L1发生短路；
在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压。
故答案为：L1发生短路；不能。
【点评】本题探究串联电路电压规律，考查电压表的使用、电路故障分析，属于中档题。
19．（2025 崇明区二模）如图所示电路，电源电压大小始终为U0，固定电阻R1和滑动变阻器R2接入部分的电阻相同，若开关S闭合后电压表V1和V2的示数相同，电路中只有一处故障，且只发生在R1或R2上。
（1）则故障可能为　AD　 （选填对应选项的符号）。
A.电阻R1断路
B.电阻R2断路
C.电阻R1短路
D.电阻R2短路
（2）为进一步确定故障情况，小明用一个完好的电阻R0替换R1，且电阻R0与R1的阻值大小相同，当小明　向左或向右　 （选填“向左”或“向右”）移动R2的滑片P时，请写出电压表V1和V2的示数情况（用所给符号来表示）及对应的故障　如果电压表V1示数不等于V2的示数，说明原来的电阻R1断路，如果仍相等，故R2短路。　 。
【分析】（1）根据电压表V1和V2的示数相同，都等于电源电压分析故障；
（2）根据串联分压规律分析解答。
【解答】.解：（1）根据电压表V1和V2的示数相同，则都等于电源电压，故可能是R1断路或R2短路，故选：AD；
（2）用一个完好的电阻R0替换R1，向左移动滑片或向右移动滑片，如果电压表V1示数不等于V2的示数，说明原来的电阻断路，如果仍相等，故R2短路。
故答案为：（1）AD；（2）向左移动滑片或向右移动滑片，如果电压表V1示数不等于V2的示数，说明原来的电阻R1断路，如果仍相等，故R2短路。
【点评】本题考查电路故障的分析，属于中档题。
20．（2025 青浦区二模）在图示的电路中，电源电压为U0，电阻R1的阻值为R0，R2的阻值为2R0，电路中可能在R1或R2上存在一处断路故障。
（1）为了正确快速判断出电路中是否存在故障，电流表串联在 　干路　 （选填“R1支路”“R2支路”或“干路”）上最为合适。
（2）按上述电流表串联的位置，若存在故障，请写出开关S闭合前后，电流表的示数及对应的故障。 　若电流表示数不变，为，则R1断路；断开开关，若电流表没有示数，再闭合开关，电流有示数为，则R2断路　 。
【分析】将电流表接在干路上，通过开关的转换，电流可测支路的电流，也可测干路的电流，根据并联电路各支路可独立工作、互不影响及并联电路干路电流等于各支路电流之和分析回答。
【解答】解：（1）两电阻并联，为了正确快速判断出电路中是否存在故障，电流表串联在干路上最为合适。
（2）①断开开关，若电流表有示数（为），则R2正常；②若没有示数，则R2断路（R1正常）；
再闭合开关，对①，若电流表示数变大（电流表测干路的电流，由并联电路电流的规律及欧姆定律可知，干路的电流为I1.5），则R1正常，两电阻都不存在断路，若电流表示数不变，为，则R1断路；对②若电流表没有示数，再闭合开关，电流有示数为，则R2断路。
故答案为：（1）干路；（2）若电流表示数不变，为，则R1断路；断开开关，若电流表没有示数，再闭合开关，电流有示数为，则R2断路。
【点评】本题考查确定电路中是否存在故障的方法，主要涉及并联电路的特点和规律。
21．（2025 闵行区二模）某小组同学按图示的电路图连接电路，闭合开关，电流表、电压表示数均大于零。他们讨论后认为根据止述现象无法确定电路中是否存在故障。
（1）甲同学思考后认为用一个阻值与R2不同的完好电阻R替换R2，根据替换前后　电压表　 （选填“电压表”“电流表”或“任意一个电表”）的示数变化情况就能判断电路是否存在故障。请写出他的判断方法。　电压表示数不变，则R1短路，电压表示数改变，则没有故障　 。
（2）乙同学思考后认为用一个完好的电阻R替换R1，也可以判断电路是否存在故障，但电阻R的阻值需要满足一定条件。下列符合条件的选项有　BC　 。
A.R＞R1
B.R＝R1
C.R＜R1
【分析】根据闭合开关，电流表、电压表示数均大于零分析故障，结合替换的电阻与欧姆定律分析解答；
【解答】解：根据闭合开关，电流表、电压表示数均大于零，说明电路是通路，如果有故障只能是局部短路，即R1短路，
（1）若用一个阻值与R2不同的完好电阻R替换R2，电路中的电阻发生改变，无论是否短路，则电流改变，如果短路，则电压表示数不变，不短路则电压表示数改变，故只能观察电压表示数。
（2）用一个完好的电阻R替换R1，如果没有短路，用相同电阻替换，都不变，如果短路了，相同电阻替换，则电流表和电压表不变，短路了都会减小，现象不同可以区分，如果用较大的电阻替换，电流表示数无论是短路还是正常，都是变小，电压表示数变小，不好区分，如果用较小的电阻替换，短路时，电流变大，电压表示数减小；如果正常，替换后电流增大，电压表示数变大，现象不同，可以区分，故选：BC。
故答案为：（1）电压表；电压表示数不变，则R1短路，电压表示数改变，则没有故障；
（2）BC。
【点评】本题考查串联电路故障的分析，属于中档题。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
