第十六章电压 电阻 单元检测卷
一、选择题(每题3分，共30分)
题序 1 2 3 4 5 6 7 8 9 10
答案
1.如图所示的为某手机的电池铭牌，充电器给该手机充电时提供的电压为(　　)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
A．5 V B．100 V
C．220 V D．240 V
2．下列电路中电压表测量R2两端电压，且电路连接正确的是(　　)
3．如图所示，若电源电压是3 V，闭合开关S后，电压表的示数是1.8 V，则L1两端的电压是(　　)
A．4.8 V B．1.8 V C．3 V D．1.2 V
(第3题) 　　　　　　 (第4题)
4．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较它们的电阻和通过的电流的大小，则(　　)
A．AB段电阻大，电流小
B．BC段电阻大，电流大
C．AB段电阻大，电流与BC段相等
D．BC段电阻大，电流与AB段相等

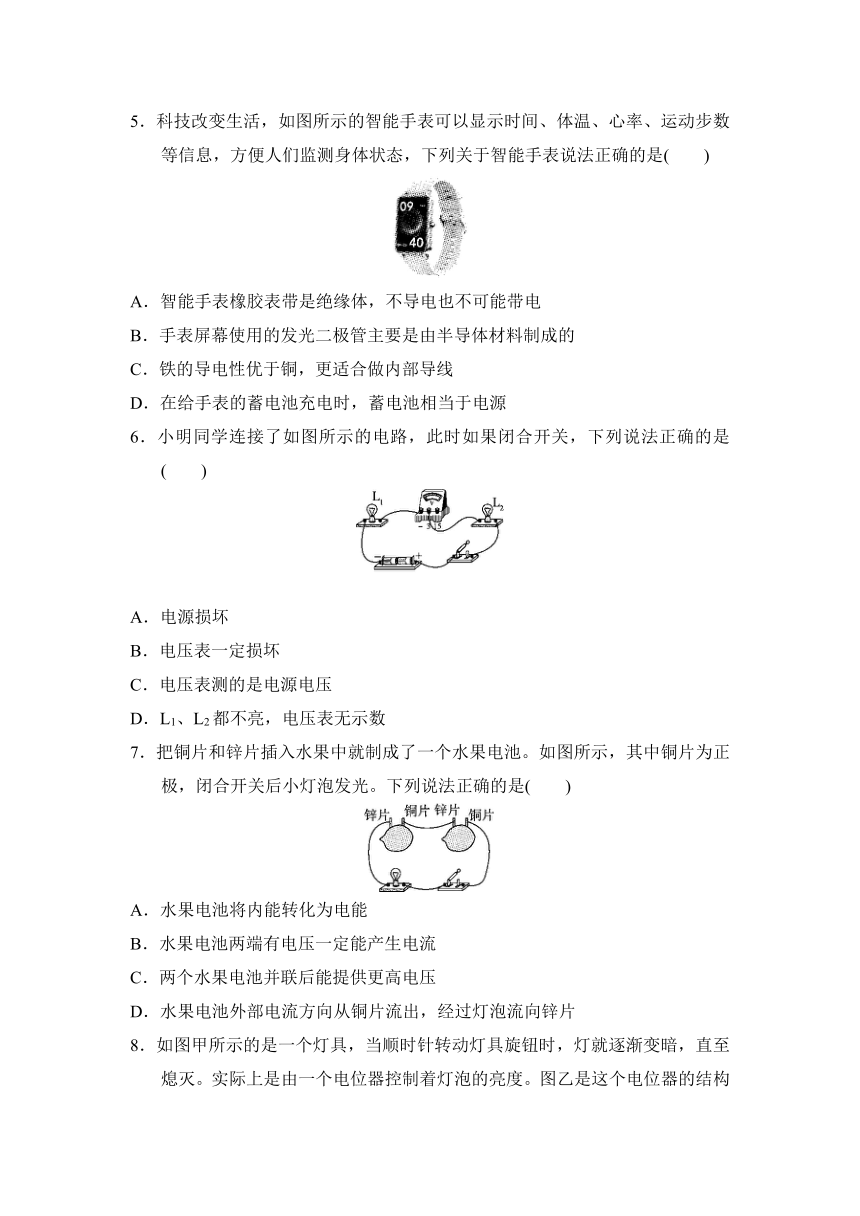

5．科技改变生活，如图所示的智能手表可以显示时间、体温、心率、运动步数等信息，方便人们监测身体状态，下列关于智能手表说法正确的是(　　)
A．智能手表橡胶表带是绝缘体，不导电也不可能带电
B．手表屏幕使用的发光二极管主要是由半导体材料制成的
C．铁的导电性优于铜，更适合做内部导线
D．在给手表的蓄电池充电时，蓄电池相当于电源
6．小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是(　　)
A．电源损坏
B．电压表一定损坏
C．电压表测的是电源电压
D．L1、L2都不亮，电压表无示数
7．把铜片和锌片插入水果中就制成了一个水果电池。如图所示，其中铜片为正极，闭合开关后小灯泡发光。下列说法正确的是(　　)
A．水果电池将内能转化为电能
B．水果电池两端有电压一定能产生电流
C．两个水果电池并联后能提供更高电压
D．水果电池外部电流方向从铜片流出，经过灯泡流向锌片

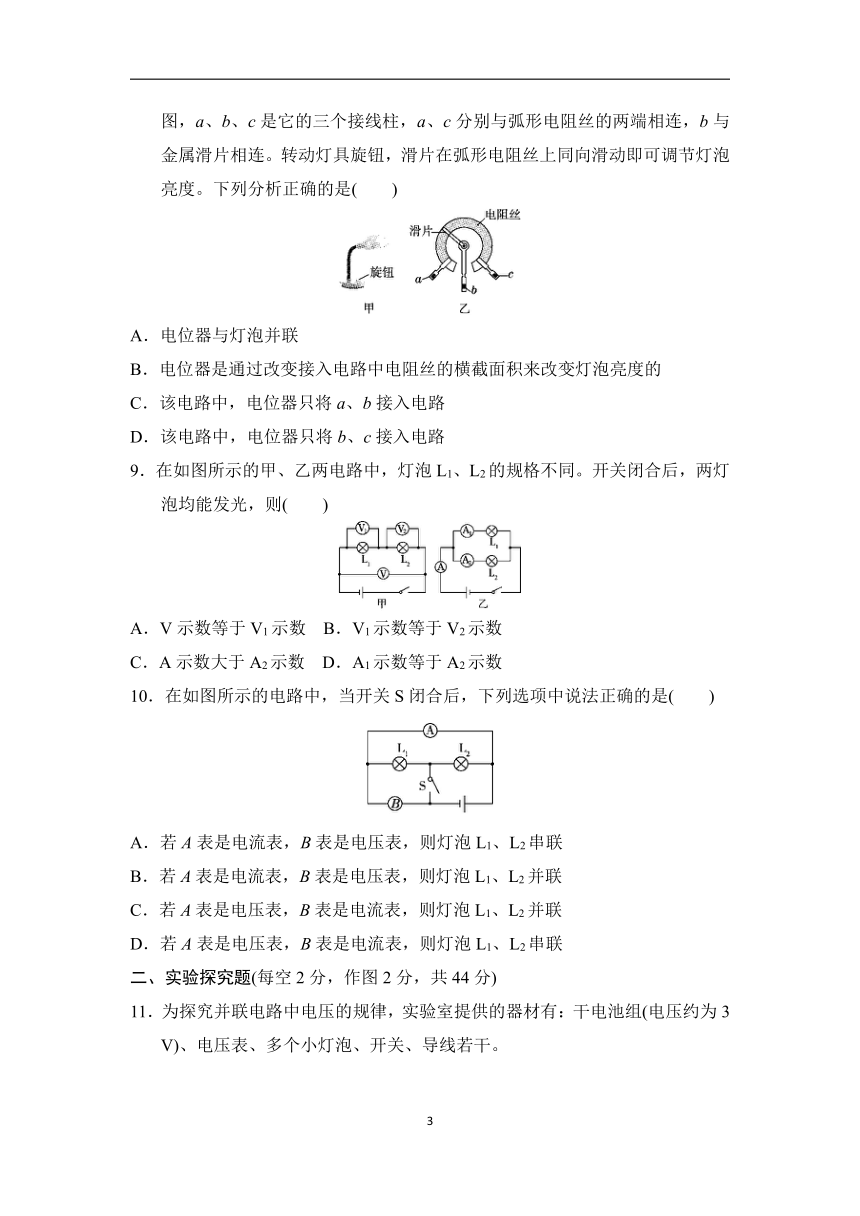

8．如图甲所示的是一个灯具，当顺时针转动灯具旋钮时，灯就逐渐变暗，直至熄灭。实际上是由一个电位器控制着灯泡的亮度。图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动灯具旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列分析正确的是(　　)
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的
C．该电路中，电位器只将a、b接入电路
D．该电路中，电位器只将b、c接入电路
9．在如图所示的甲、乙两电路中，灯泡L1、L2的规格不同。开关闭合后，两灯泡均能发光，则(　　)
A．V示数等于V1示数 B．V1示数等于V2示数
C．A示数大于A2示数 D．A1示数等于A2示数
10．在如图所示的电路中，当开关S闭合后，下列选项中说法正确的是(　　)
A．若A表是电流表，B表是电压表，则灯泡L1、L2串联
B．若A表是电流表，B表是电压表，则灯泡L1、L2并联
C．若A表是电压表，B表是电流表，则灯泡L1、L2并联
D．若A表是电压表，B表是电流表，则灯泡L1、L2串联
二、实验探究题(每空2分，作图2分，共44分)
11．为探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压约为3 V)、电压表、多个小灯泡、开关、导线若干。
,甲)　　　,乙)
(1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
(2)实验中，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表的示数都相同，如图乙所示，其示数为________V。根据这组数据，该小组得出并联电路中电压的规律为：并联电路总电压与各支路两端的电压________。
(3)同学们在实验的过程中电压表出现了下列几种现象，请填写其可能的原因：闭合开关，指针不动，可能是________；指针反偏，可能是________。(均填字母)
A．电压表的正、负接线柱接反了
B．电路中有断路
C．电压表的量程选大了
D．电压表的量程选小了
12．小芳和小明分别做“探究串联电路中电压的规律”实验，他们设计的实验电路如图甲所示，实验数据如下表所示。(小芳和小明实验时电路连接及记录的数据都没有错误)
小芳的实验数据如表一所示，小明的实验数据如表二所示。
表一　　　　
U1/V U2/V U/V
1.6 ________ ________
表二　
实验序号 U1/V U2/V U/V
1 0.7 0.7 1.4
2 1.4 1.4 2.8
3 2.1 2.1 4.2
(1)图乙是小芳做实验时电压表V2和V的示数，请把测量数据填在表一中。
(2)从他们的实验数据可以看出，串联电路两端的总电压U与电压U1、U2之间的关系式是________________。
(3)小明根据自己的实验数据断定“在串联电路中各用电器两端的电压一定相等”，这一结论是__________(填“正确”或“错误”)的，他之所以得出这样的结论，是因为______________________________。
(4)小芳的实验需要改进之处是________________________________________________________________________________________________________________________________________________。
13．某学习小组在“探究影响导体电阻大小的因素”实验时，设计了如图甲所示的实验装置，实验中分别将A、B、C、D四根导体接入电路，四根导体的材料规格如表所示。
导体 代号 长度/m 横截面 积/mm2 材料
A 1.0 0.4 锰铜
B 0.5 0.4 锰铜
C 1.0 0.6 锰铜
D 1.0 0.4 镍铬合金
(1)实验中，通过观察____________________可以判断导体的电阻大小。
(2)为探究导体电阻的大小与长度的关系，可选择代号为________的两根导体进行实验。
(3)分别将A和C两根导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大，说明导体的电阻与导体的____________有关。
(4)小组同学又找到一个如图乙所示的合金金属块接入电路，你认为沿________(填“ab”“cd”或“ef”)方向接入图甲电路时，电流表的示数最大。
14．小明在“探究影响导体电阻大小的因素”实验后，想到盐水也能导电，他想研究盐水导电能力的强弱与哪些因素有关，于是设计了以下实验：他连接了如图所示的电路，用两块表面平整、大小相同的金属板正对着平行地插入盐水中，并将金属板连入电路。请完成下列探究过程。
(1)小明在实验探究前提出了多种猜想，通过与同学们的交流和筛选，最终提出影响盐水导电能力强弱的因素可能有：
a．两金属板间距离；b.盐水的浓度。
请你也提出一个猜想：_________________________________________________。
(2)该实验通过比较____________来判断盐水导电能力的强弱。
(3)下表是小明实验时记录的表格，他是为了验证猜想____(填“a”或“b”)，由表格的数据能得到的结论是___________________________________________。
实验序号 两金属板间的距离/cm 盐水的浓度/% 电流表示数/A
1 2 10 0.06
2 4 10 0.03
3 6 10 0.02
15.家庭电路中的保险丝常常使用电阻较大的铅锑合金丝，当其熔断后小明想用家中的铜丝替代，但爸爸说不可以，二者的导电性能不同。现有两根长度、横截面积都相同的铅锑合金丝和铜丝，请添加合适器材设计一个实验方案，帮小明探究铅锑合金丝和铜丝导电性能的强弱。
(1)实验器材：__________________________________________________。
(2)实验步骤：_______________________________________________________________________________________________________________________。
(3)实验结论：________________________________________________________________________。
三、综合应用题(第16～18题每空1分，第19题4分，第20题6分，第21题7分，共26分)
16．滑动变阻器是通过改变______________________来改变电阻的。如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，则可以将滑动变阻器的C接线柱与________接线柱分别接在电路的M、N两端。闭合开关前，滑片P应位于________(填“A”或“B”)端。
　
17．通过A、B两个电路元件的电流与其两端电压的关系如图所示。将A、B串联后接入电路，当通过的电流为0.2 A时，A和B两端的总电压是________V。将A、B并联后接入电路，当通过B的电流为0.2 A时，A两端的电压是________V。
18．阅读短文，回答问题。
电热膜
电热膜是一种新型的电热器件，如图1所示的是一种常见的电热膜。电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图2所示。
电热膜通电工作时没有发红、炽热现象产生，电热膜本身温度并不太高，不易氧化，使用寿命长。在制造电热膜时，会出现不同区域导电墨线厚度不均匀的现象。导电墨线电阻随温度变化的关系如图3所示，其优点是它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度均匀。
(1)电热膜取暖器工作时，室内空气温度升高是通过____________方式增加空气内能的。
(2)如图2所示的是电热膜电路，多条导电墨线之间的连接方式是________联。
(3)电热膜本身不易氧化，使用寿命长，原因是________________________________________________________________________。
(4)某根导电墨线的局部导电材料脱落，如图4所示，这根导电墨线的电阻将会________(填“变大”“变小”或“不变”)。
19．小明设计的电路图如图甲所示，小灯泡L1、L2的额定电压(正常发光时灯泡两端电压)分别为2.5 V、1.5 V。根据电路图，用笔画线表示导线，把图乙中的实物连接起来。
20．在如图所示的电路中，闭合开关S1，开关S接到a时，电压表示数为6 V，开关S接到b时，电压表示数为4 V，问：
(1)此时灯L1两端的电压为多少？
(2)如果开关S接到a，灯L1、L2在电路中是怎么连接的？
(3)当开关S接到a时，通过灯L2的电流是0.6 A，通过灯L1的电流是多少？
21．牛顿小组的同学在做“探究串联电路电压特点”的实验时的电路图如图a所示。V1和V2是两只相同的电压表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均如图b所示，请你计算：
(1)灯泡L1和L2两端的电压；
(2)若将灯泡L1和L2改接为如图c所示的电路，电源电压保持不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为1.5 A，电流表A2的示数为1.2 A，则通过灯泡L2的电流和L2两端的电压。
答案
一、1.A　2.D　3.B　4.C　5.B
6．C　7.D　8.C　9.C　10.B
二、11.解：(1)如图所示。
(2)2.6；相等　(3)B；A
12．(1)2.4；4　(2)U＝U1＋U2
(3)错误；每次实验所用的灯泡规格相同
(4)只测量了一组数据，应更换不同规格的灯泡，再测几组数据，根据多组数据分析得出的结论更具有普遍性
13．(1)电流表的示数　
(2)A、B　
(3)横截面积　(4)cd
14．(1)两金属板浸入盐水的面积大小　
(2)电流表示数
(3)a；盐水浓度相同时，金属板间的距离越小，盐水导电能力越强
15．(1)电源、开关、定值电阻、电流表各一个，导线若干，两根长度、横截面积都相同的铅锑合金丝和铜丝
(2)①将电源、开关、定值电阻和电流表用导线连成串联电路；②将铅锑合金丝、铜丝分别以串联方式接入电路，闭合开关并记录电流表的示数；③比较两次电流表的示数大小，得出结论
(3)铜丝接入时电流表的示数较大，说明铜丝的导电性能比铅锑合金丝强
三、16.接入电路中电阻丝的长度；A；B　17.3；2
18．(1)热传递　(2)并　
(3)电热膜本身温度并不太高，同时没有发红、炽热现象产生
(4)变大
19．解：如图所示。
20．解：(1)由题图知，闭合开关S1，两灯串联，当开关S接到a时，电压表测电源电压，则电源电压U＝6 V；
当开关S接到b时，电压表测灯L2两端的电压，灯L2两端的电压U2＝4 V，串联电路的总电压等于各部分电路两端的电压之和，所以灯L1两端的电压
U1＝U－U2＝6 V－4 V＝2 V。
(2)当开关S接到a时，灯L1、L2串联。
(3)当开关S接到a时，因为串联电路中电流处处相等，所以通过灯L1的电流I1＝I2＝0.6 A。
21．解：(1)由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压等于各部分电路两端的电压之和，两电压表指针位置相同，则电压表V1的量程为0～15 V，分度值为0.5 V，示数为6 V，电压表V2的量程为0～3 V，分度值为0.1 V，示数为1.2 V。则灯L1两端电压为1.2 V，灯L2两端电压
U2＝U－U1＝6 V－1.2 V＝4.8 V；
(2)由图c所示电路可知，两灯泡并联，电流表A2测L1支路电流，电流表A1测干路电流，通过L2的电流
I2＝I－I1＝1.5 A－1.2 A＝0.3 A；灯L2并联在电源两端，电源电压为6 V，则L2两端电压为6 V。
