资源简介

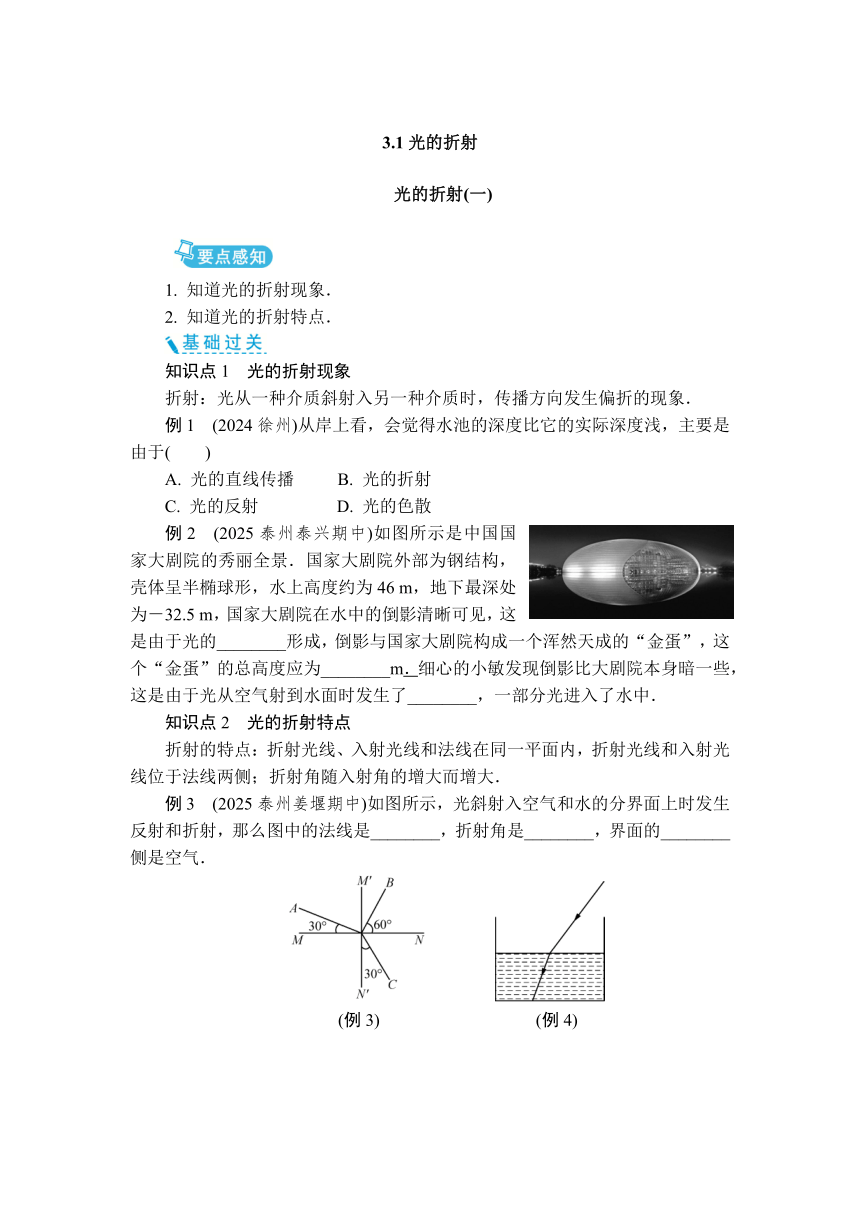

3.1光的折射
　光的折射(一)
1. 知道光的折射现象．
2. 知道光的折射特点．
知识点1　光的折射现象
折射：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象．
例1　(2024徐州)从岸上看，会觉得水池的深度比它的实际深度浅，主要是由于(　　)
A. 光的直线传播 B. 光的折射
C. 光的反射　　　　 D. 光的色散
例2　(2025泰州泰兴期中)如图所示是中国国家大剧院的秀丽全景．国家大剧院外部为钢结构，壳体呈半椭球形，水上高度约为46 m，地下最深处为－32.5 m，国家大剧院在水中的倒影清晰可见，这是由于光的________形成，倒影与国家大剧院构成一个浑然天成的“金蛋”，这个“金蛋”的总高度应为________m．细心的小敏发现倒影比大剧院本身暗一些，这是由于光从空气射到水面时发生了________，一部分光进入了水中．
知识点2　光的折射特点
折射的特点：折射光线、入射光线和法线在同一平面内，折射光线和入射光线位于法线两侧；折射角随入射角的增大而增大．
例3　(2025泰州姜堰期中)如图所示，光斜射入空气和水的分界面上时发生反射和折射，那么图中的法线是________，折射角是________，界面的________侧是空气．
(例3) (例4)
例4　(2025盐城射阳期中)如图所示，有束光线射入杯底形成光斑，逐渐往杯中加水，光斑将(　　)
A. 向右移动 B. 向左移动 C. 不动 D. 无法确定
1 如图所示，一支固定好的激光笔向空水槽底部固定点O打出一束激光．向水槽内加水使水面上升至A点，此时光斑在O点________侧，这是因为发生了________现象．打开水槽底部水龙头缓慢放水，同时观察到水槽底部光斑向________移动．
(第1题) (第2题) (第3题) (第5题)
2 (2025泰州泰兴期中)如图所示，将一枚硬币放在空碗底部，然后退到眼睛恰好看不到硬币的位置，保持眼睛、碗和硬币的位置不变，缓缓向碗里倒水，随着水面升高，又看到了“硬币”．这是由于光发生了________，其实看到的硬币是变浅的________(填“实像”或“虚像”).硬币上有A、B两点，先看到硬币上的________点，先后看到这两点时入射角的大小变化情况是________．
3 (2025泰州靖江外国语学校月考)如图所示，是一条鱼跃出水面，咬食荷花的画面，鱼在水中看到荷花，此时光从________中斜射入________中时发生折射现象，光速________(填“变小”“变大”或“不变”)，鱼要准确地咬到荷花，应该跃向看到的荷花所在的________(填“下方”“上方”或“本身”)位置．
4 早晨一束阳光从空气中斜射入某液体中，在液面上发生反射和折射，入射光线与液面成30°角时反射光线恰好与折射光线垂直，则折射角为________．随着时间的推移，从早晨到中午，折射角将________(填“增大”“不变”或“减小”).
5 (2025徐州邳州期中)如图所示，装有水的长方体水槽水平放置，固定在左壁上的激光笔发出的一束红光射到水面上的O点，红光与水面夹角是45°，反射光射到右壁上的A点，折射光射到右壁上的B点，则A点到水面的距离________(填“大于”“小于”或“等于”)B点到水面的距离；往水槽内注水，水面上升2 cm，此时反射光线射到右壁上的C点，折射光线射到右壁的D点，则D在B的________(填“上方”或“下方”)，A、C之间的距离是________cm.(点A、B、C、D未在图中标出)
6 “鱼戏莲叶东，鱼戏莲叶西，鱼戏莲叶南，鱼戏莲叶北……”我们能看见水中的鱼，是因为(　　)
A. 光的直线传播 B. 光的反射　 C. 平面镜成像　 D. 光的折射

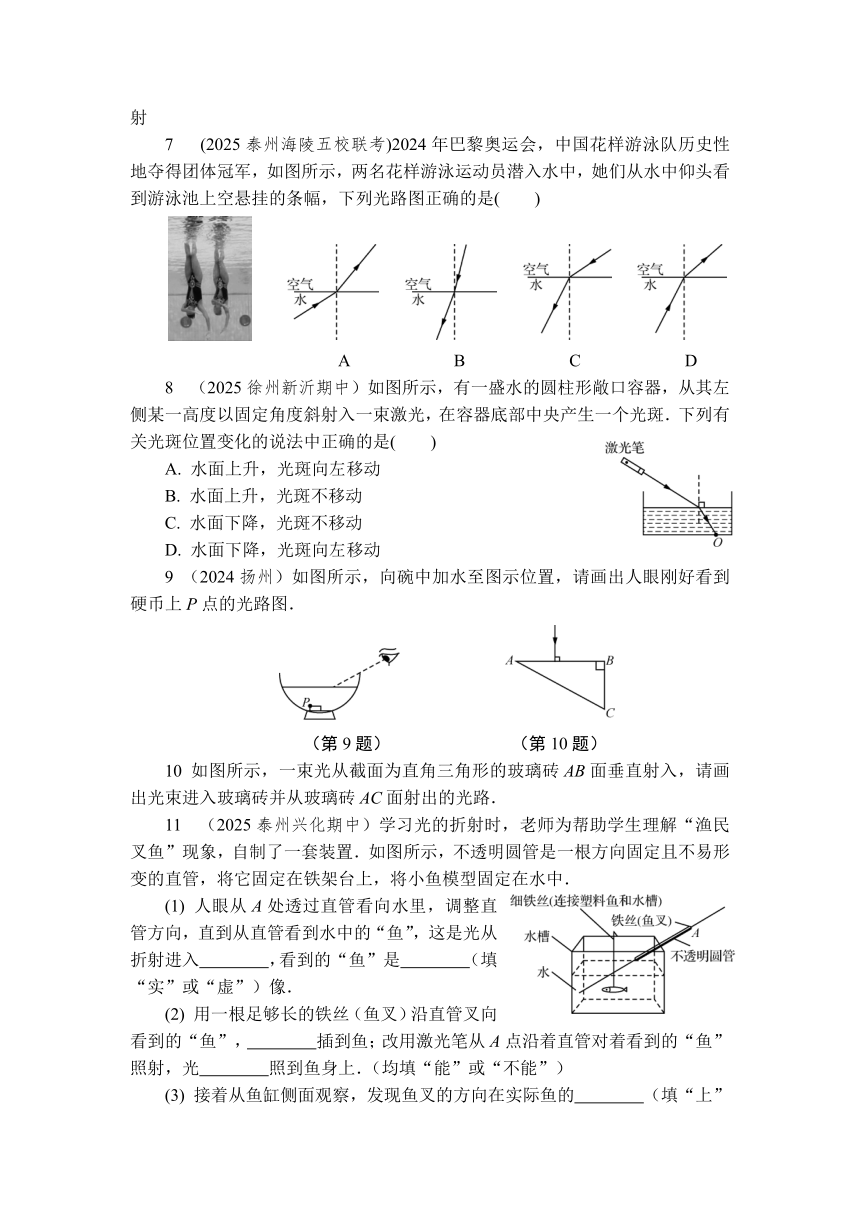

7 (2025泰州海陵五校联考)2024年巴黎奥运会，中国花样游泳队历史性地夺得团体冠军，如图所示，两名花样游泳运动员潜入水中，她们从水中仰头看到游泳池上空悬挂的条幅，下列光路图正确的是(　　)
A B C D
8 （2025徐州新沂期中）如图所示，有一盛水的圆柱形敞口容器，从其左侧某一高度以固定角度斜射入一束激光，在容器底部中央产生一个光斑．下列有关光斑位置变化的说法中正确的是(　　)
A. 水面上升，光斑向左移动
B. 水面上升，光斑不移动
C. 水面下降，光斑不移动
D. 水面下降，光斑向左移动
9 （2024扬州）如图所示，向碗中加水至图示位置，请画出人眼刚好看到硬币上P点的光路图．
（第9题） （第10题）
10 如图所示，一束光从截面为直角三角形的玻璃砖AB面垂直射入，请画出光束进入玻璃砖并从玻璃砖AC面射出的光路．
11 （2025泰州兴化期中）学习光的折射时，老师为帮助学生理解“渔民叉鱼”现象，自制了一套装置．如图所示，不透明圆管是一根方向固定且不易形变的直管，将它固定在铁架台上，将小鱼模型固定在水中．
(1) 人眼从A处透过直管看向水里，调整直管方向，直到从直管看到水中的“鱼”，这是光从　　　　折射进入　　　　，看到的“鱼”是　　　　（填“实”或“虚”）像．
(2) 用一根足够长的铁丝（鱼叉）沿直管叉向看到的“鱼”，　　　　插到鱼；改用激光笔从A点沿着直管对着看到的“鱼”照射，光　　　　照到鱼身上．（均填“能”或“不能”）
(3) 接着从鱼缸侧面观察，发现鱼叉的方向在实际鱼的　　　　（填“上”或“下”）方．

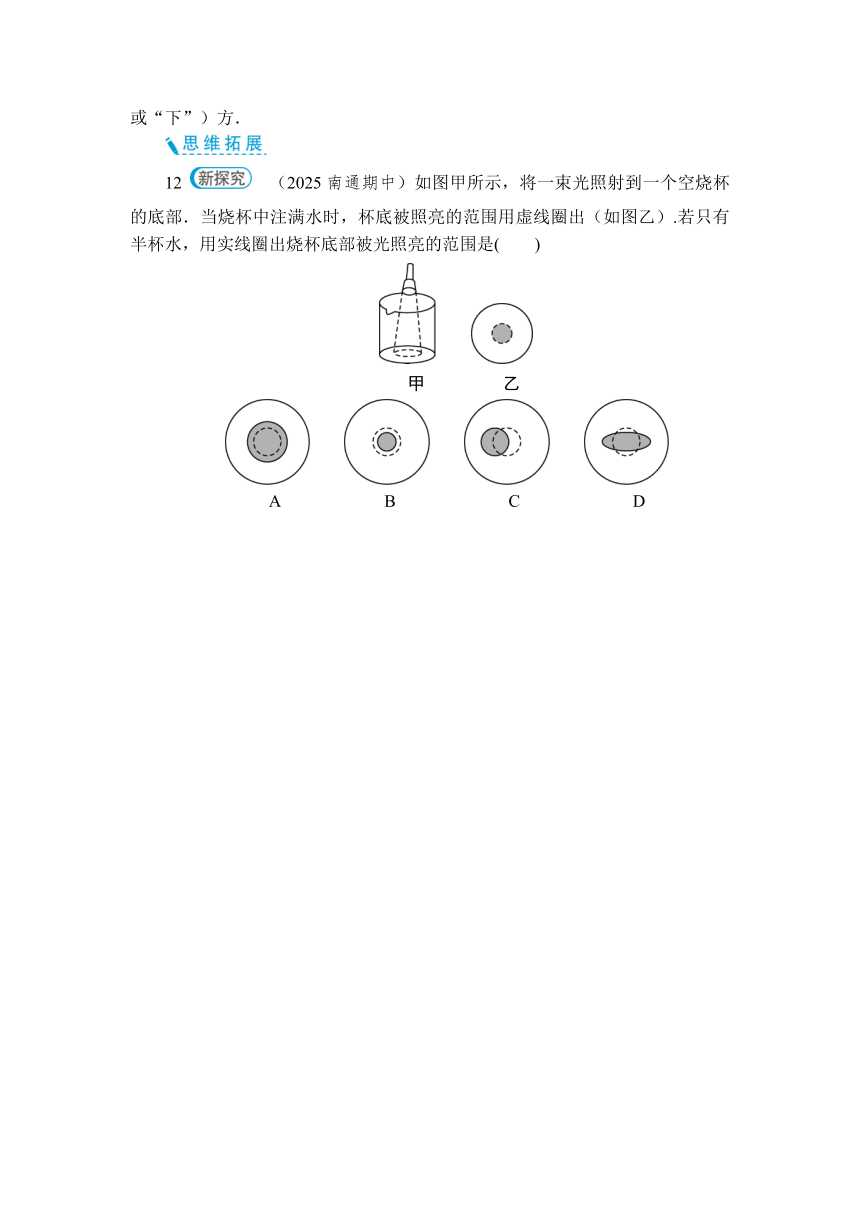

12 （2025南通期中）如图甲所示，将一束光照射到一个空烧杯的底部．当烧杯中注满水时，杯底被照亮的范围用虚线圈出（如图乙）.若只有半杯水，用实线圈出烧杯底部被光照亮的范围是(　　)
甲 乙
A B C D
　光的折射（二）
会用光的折射特点解释简单的自然现象．
知识点1　利用光的折射特点分辨传播介质
分辨传播介质：光在空气和其他介质间发生折射时，空气中的角较大．
例1　（2025南京金陵中学河西分校期中）如图所示，一束光在两种介质的界面处同时发生了反射和折射，∠COE＝90°，则折射角大小为　　　　；若入射角变为20°，则反射光线和折射光线的夹角　　　　（填“大于”“等于”或“小于”）100°.
（例1） （例2）
例2　（2024天长模拟）现代医学中常用超声波击碎人体内的结石，超声波从空气中斜射入人体后也类似光从玻璃斜射入空气一样要发生折射，如图所示，超声波进入人体击碎结石时，入射点应在O点的　　　　（填“左侧”或“右侧”）.
知识点2　光的折射成像
折射成像：从岸上看到河水变浅、海市蜃楼等现象都与光的折射成像有关．
例3　（2025常州新北期中）用鱼叉刺向水里的鱼往往刺不中，下列光路图能正确解释人眼看到鱼，却不容易刺到鱼的是(　　)
A B C D
例4　 （2025泰州靖江校联考）诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷．其实诗人观察到的落日并非太阳的实际位置，而是太阳光经过不均匀的大气层发生了　　　　所成的像，太阳实际在图中　　　　（填“甲”或“乙”）的位置，若大气层消失，则白天的时间会　　　　（填“变长”“变短”或“不变”）.
例5　（2025徐州新沂期中）下列成语所反映的情景中，属于光的折射现象的是(　　)
A. 镜花水月 B. 一叶障目 C. 立竿见影 D. 海市蜃楼
1 （2025苏州高新区实验初中月考）如图所示，小熙同学在A处看到水中有一条小鱼，S和P点是鱼和虚像的位置，看到鱼的虚像是由于光从　　　　中到　　　　中发生折射，若想用激光枪击中这条鱼，在A处，枪口应朝向　　　　（填“S”或“P”）处瞄准．
（第1题） （第2题） （第4题）
2 如图所示是海市蜃楼形成原因的示意图，远处物体射来的光，穿过不均匀的空气时发生了　　　　现象，人眼睛看到的景物实际是　　　　　　　，它的位置比实际位置偏高．
3 （2025苏州姑苏期中）摄影爱好者看到水底有一块鹅卵石，看到的是　　　　（填“变浅”或“变深”）的像．他若想发射激光照到鹅卵石上，则激光应射向　　　　　　　　　（填“看到的鹅卵石”“看到的鹅卵石上方”或“看到的鹅卵石下方”）.
4 （2023西安模拟）在天宫课堂上课时王亚平将空气注入水球，形成的气泡球与水球的球心都在O点．一束光线从空气射入水球的光路如图所示，其中球心O与入射点O1的连线为法线．则进入气泡球的折射光线可能为　　　　（填“①”“②”“③”或“④”）.
5 （2023恩施）从岸边看池水不深，在没有安全保障情况下切记不要下水．池水看起来变浅，是因为(　　)
A. 光的折射 B. 光的反射 C. 光的直线传播 D. 都有可能
6 （2025南京联合体期中）把玻璃杯放在有字的卡片上，往杯内注水近满，如图所示，由上向下观察，比较你看到的杯外和杯内的文字．下列选项图能正确解释此现象的是(　　)
A B C D
7 如图所示，MN为水面，PQ为法线，水面下A处有潜水员，水面上方B、C处分别有小明和小红．他们分别通过水面观察对方的像，以下说法正确的是(　　)
A. 小明看到小红的像是由于光的折射形成的
B. 潜水员看到小明的像是由于光的反射形成的
C. 小明观察小红的像对应的光路中，CO是入射光线，入射角为37°
D. 潜水员观察小明的像对应的光路中，OA是折射光线，折射角为37°
8 如图所示，小明站在池塘边看见水中A点有一条鱼，下列相关叙述中不正确的是(　　)
A. 小明看到的是鱼的虚像　 B. 鱼的实际位置可能在B点
C. 用激光笔瞄准A点可能照射到鱼　 D. 用激光笔瞄准B点可能照射到鱼
（第8题） （第9题）
9 （2025南京外国语学校期中）如图所示，一束光在空气和玻璃的分界面上发生反射和折射现象，形成了OA、OB和OC三条光线（箭头未画出）.以下说法正确的是(　　)
A. PQ的下边是玻璃 B. MN的右边是玻璃
C. 折射角为38° D. 入射角为30°
10 如图甲所示将平面镜斜放入水中，让太阳光照射在水下的平面镜上，并反射到白纸上就能形成色散．图乙中P点为某一束光入射到水面的点，O点为光折射后在镜面上的入射点，Q点代表白纸．请在图中画出光到达Q点的光路图．
甲 乙
11 在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大，不能贸然下水游泳．如图所示为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像．请你在图中作出过O点的入射光线和折射光线．
12 在探究光的折射规律时，小聪发现从水面上方看水中物体变浅了．为了确定水中物体所成像的位置，小聪利用两个完全相同的小灯泡a和b、刻度尺设计了两种方案．方案一：将小灯泡a放在水中某处，再将小灯泡b放在水面上方，如图所示，调整b的位置，使它的像与灯泡a的像重合，用刻度尺测出灯泡b到水面的距离；方案二：将刻度尺竖直插入水中，当看到零刻度线与灯泡a的像重合时，读出刻度尺在水面处的示数．以上两种方案正确的是(　　)
A. 仅有方案一
B. 仅有方案二
C. 方案一、方案二都正确
D. 方案一、方案二都不正确
光的折射(一)
【基础过关】
例1　B　例2　反射　92　折射　例3　MN　30°　右　例4　A
【能力提优】
1. 左　光的折射　右　2. 折射　虚像　A　不变
3. 空气　水　变小　下方　4. 30°　减小　5. 小于　下方　4　6. D　7. C　8. A
9. 　10.
11. (1) 水　空气　虚　(2) 不能　能　(3) 上
【思维拓展】
12. A
光的折射(二)
【基础过关】
例1　60°　大于　例2　左侧　例3　D　例4　折射　乙　变短　例5　D
【能力提优】
1. 水　空气　P　2. 折射　景物的虚像　3. 变浅　看到的鹅卵石　4. ①　5. A　6. B　7. D　8. D　9. C
10. 　11.
【思维拓展】
12. A
