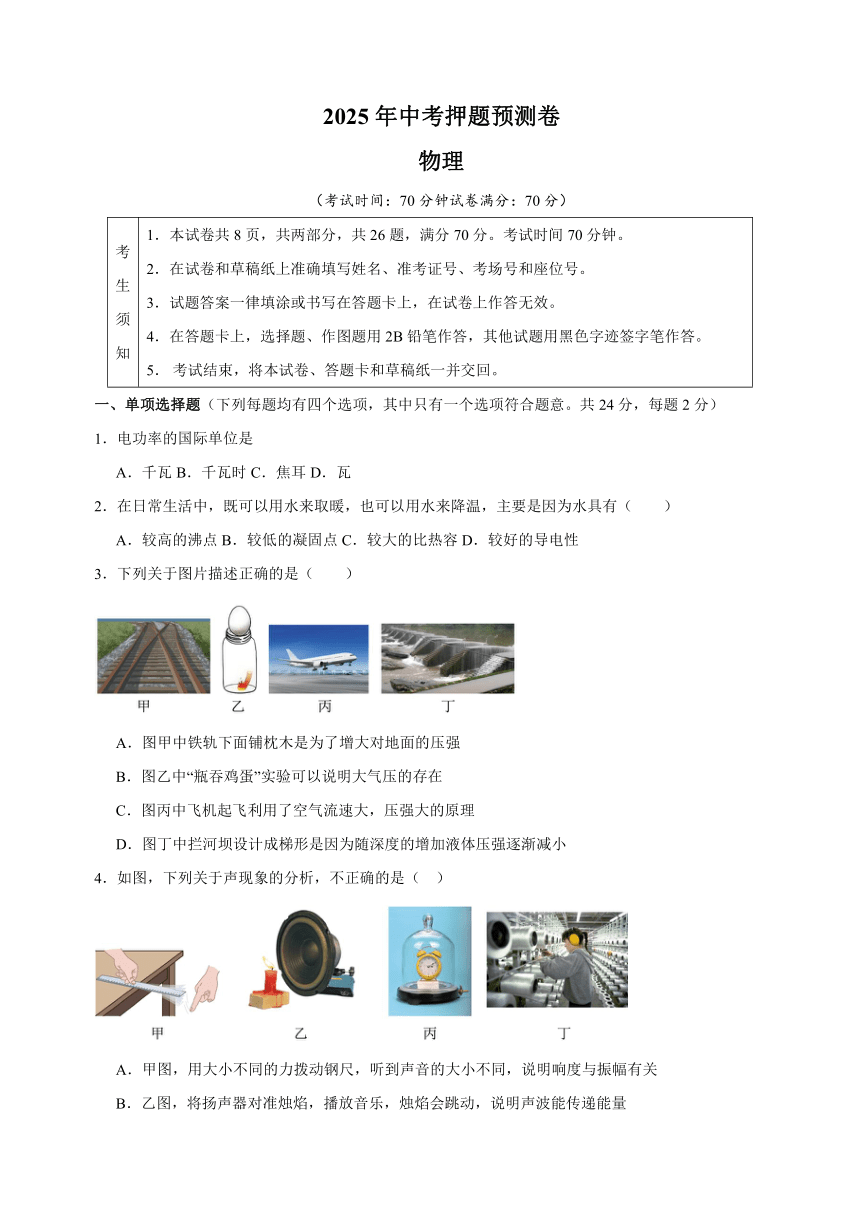

2025年中考押题预测卷
物理
（考试时间：70分钟试卷满分：70分）
考 生 须 知 1．本试卷共8页，共两部分，共26题，满分70分。考试时间70分钟。 2．在试卷和草稿纸上准确填写姓名、准考证号、考场号和座位号。 3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。 4．在答题卡上，选择题、作图题用2B铅笔作答，其他试题用黑色字迹签字笔作答。 考试结束，将本试卷、答题卡和草稿纸一并交回。
一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。共24分，每题2分）
1．电功率的国际单位是
A．千瓦B．千瓦时C．焦耳D．瓦
2．在日常生活中，既可以用水来取暖，也可以用水来降温，主要是因为水具有（　　）
A．较高的沸点B．较低的凝固点C．较大的比热容D．较好的导电性
3．下列关于图片描述正确的是（　　）
A．图甲中铁轨下面铺枕木是为了增大对地面的压强
B．图乙中“瓶吞鸡蛋”实验可以说明大气压的存在
C．图丙中飞机起飞利用了空气流速大，压强大的原理
D．图丁中拦河坝设计成梯形是因为随深度的增加液体压强逐渐减小
4．如图，下列关于声现象的分析，不正确的是（ ）
A．甲图，用大小不同的力拨动钢尺，听到声音的大小不同，说明响度与振幅有关
B．乙图，将扬声器对准烛焰，播放音乐，烛焰会跳动，说明声波能传递能量
C．丙图，逐渐抽出玻璃罩内的空气，听到的声音变小，说明声音的传播需要介质
D．丁图，车间的工人佩戴耳罩，是为了阻断噪声的传播

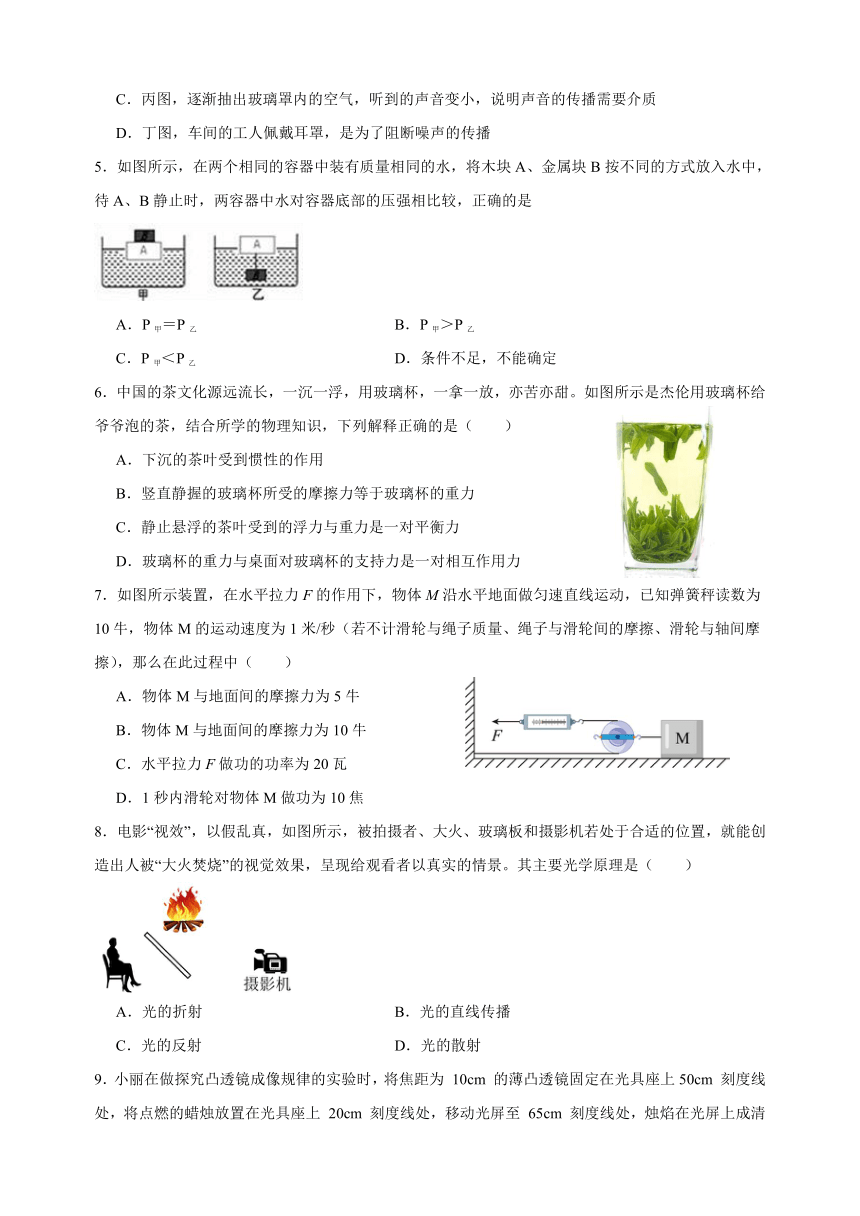

5．如图所示，在两个相同的容器中装有质量相同的水，将木块A、金属块B按不同的方式放入水中，待A、B静止时，两容器中水对容器底部的压强相比较，正确的是
A．P甲＝P乙 B．P甲＞P乙
C．P甲＜P乙 D．条件不足，不能确定
6．中国的茶文化源远流长，一沉一浮，用玻璃杯，一拿一放，亦苦亦甜。如图所示是杰伦用玻璃杯给爷爷泡的茶，结合所学的物理知识，下列解释正确的是（　　）
A．下沉的茶叶受到惯性的作用
B．竖直静握的玻璃杯所受的摩擦力等于玻璃杯的重力
C．静止悬浮的茶叶受到的浮力与重力是一对平衡力
D．玻璃杯的重力与桌面对玻璃杯的支持力是一对相互作用力
7．如图所示装置，在水平拉力F的作用下，物体M沿水平地面做匀速直线运动，已知弹簧秤读数为10牛，物体M的运动速度为1米/秒（若不计滑轮与绳子质量、绳子与滑轮间的摩擦、滑轮与轴间摩擦），那么在此过程中（　　）
A．物体M与地面间的摩擦力为5牛
B．物体M与地面间的摩擦力为10牛
C．水平拉力F做功的功率为20瓦
D．1秒内滑轮对物体M做功为10焦
8．电影“视效”，以假乱真，如图所示，被拍摄者、大火、玻璃板和摄影机若处于合适的位置，就能创造出人被“大火焚烧”的视觉效果，呈现给观看者以真实的情景。其主要光学原理是（　　）

A．光的折射 B．光的直线传播
C．光的反射 D．光的散射

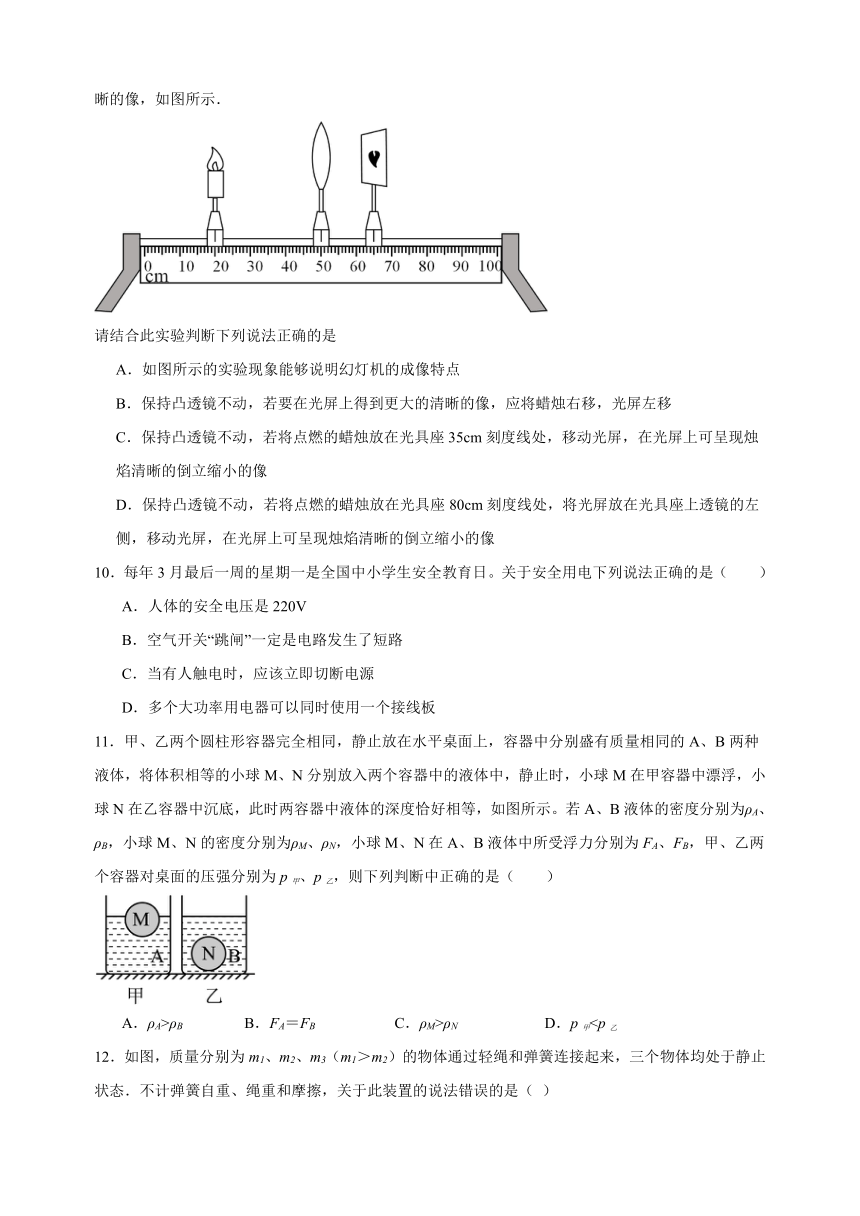

9．小丽在做探究凸透镜成像规律的实验时，将焦距为 10cm 的薄凸透镜固定在光具座上50cm 刻度线处，将点燃的蜡烛放置在光具座上 20cm 刻度线处，移动光屏至 65cm 刻度线处，烛焰在光屏上成清晰的像，如图所示．
请结合此实验判断下列说法正确的是
A．如图所示的实验现象能够说明幻灯机的成像特点
B．保持凸透镜不动，若要在光屏上得到更大的清晰的像，应将蜡烛右移，光屏左移
C．保持凸透镜不动，若将点燃的蜡烛放在光具座35cm刻度线处，移动光屏，在光屏上可呈现烛焰清晰的倒立缩小的像
D．保持凸透镜不动，若将点燃的蜡烛放在光具座80cm刻度线处，将光屏放在光具座上透镜的左侧，移动光屏，在光屏上可呈现烛焰清晰的倒立缩小的像
10．每年3月最后一周的星期一是全国中小学生安全教育日。关于安全用电下列说法正确的是（　　）
A．人体的安全电压是220V
B．空气开关“跳闸”一定是电路发生了短路
C．当有人触电时，应该立即切断电源
D．多个大功率用电器可以同时使用一个接线板
11．甲、乙两个圆柱形容器完全相同，静止放在水平桌面上，容器中分别盛有质量相同的A、B两种液体，将体积相等的小球M、N分别放入两个容器中的液体中，静止时，小球M在甲容器中漂浮，小球N在乙容器中沉底，此时两容器中液体的深度恰好相等，如图所示。若A、B液体的密度分别为ρA、ρB，小球M、N的密度分别为ρM、ρN，小球M、N在A、B液体中所受浮力分别为FA、FB，甲、乙两个容器对桌面的压强分别为p甲、p乙，则下列判断中正确的是（　　）

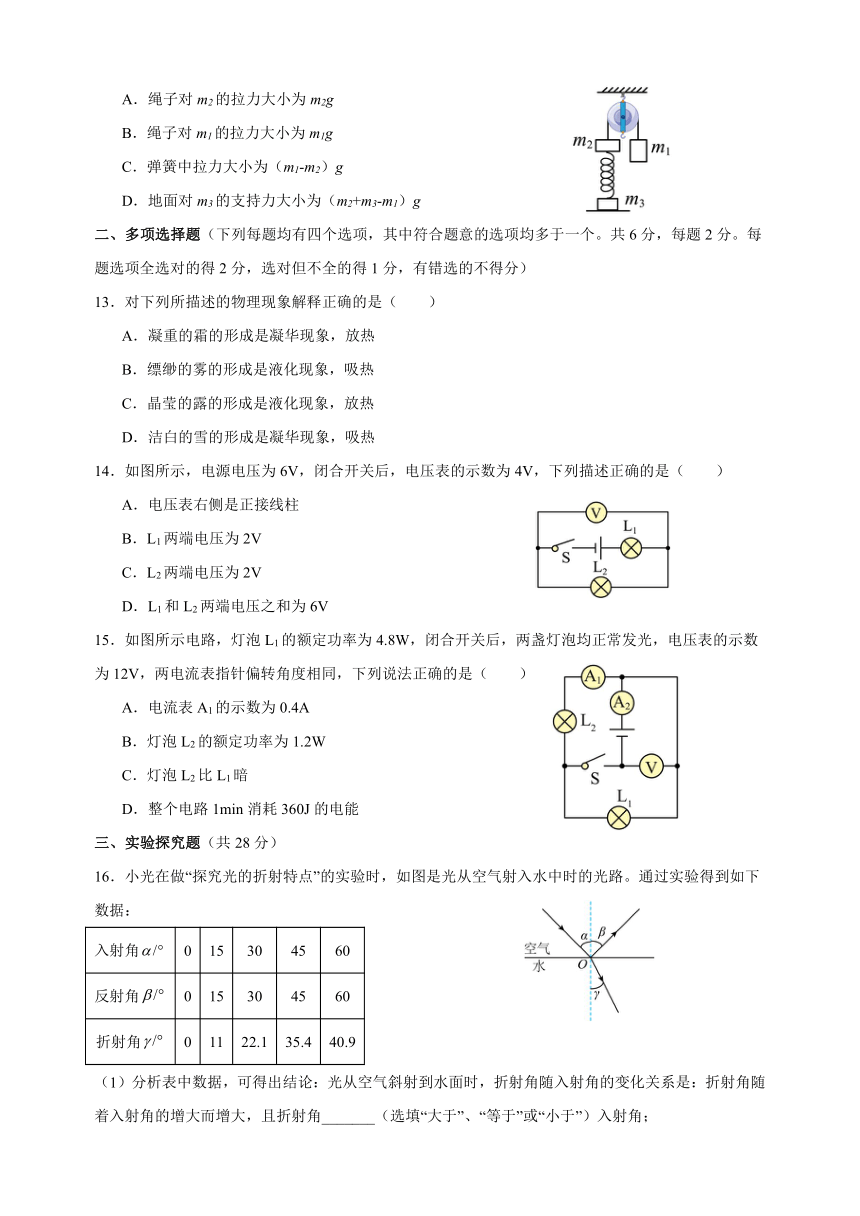

A．ρA>ρB B．FA＝FB C．ρM>ρN D．p甲12．如图，质量分别为m1、m2、m3（m1＞m2）的物体通过轻绳和弹簧连接起来，三个物体均处于静止状态．不计弹簧自重、绳重和摩擦，关于此装置的说法错误的是（ ）
A．绳子对m2的拉力大小为m2g
B．绳子对m1的拉力大小为m1g
C．弹簧中拉力大小为（m1-m2）g
D．地面对m3的支持力大小为（m2+m3-m1）g
二、多项选择题（下列每题均有四个选项，其中符合题意的选项均多于一个。共6分，每题2分。每题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13．对下列所描述的物理现象解释正确的是（　　）
A．凝重的霜的形成是凝华现象，放热
B．缥缈的雾的形成是液化现象，吸热
C．晶莹的露的形成是液化现象，放热
D．洁白的雪的形成是凝华现象，吸热
14．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述正确的是（　　）
A．电压表右侧是正接线柱
B．L1两端电压为2V
C．L2两端电压为2V
D．L1和L2两端电压之和为6V
15．如图所示电路，灯泡L1的额定功率为4.8W，闭合开关后，两盏灯泡均正常发光，电压表的示数为12V，两电流表指针偏转角度相同，下列说法正确的是（　　）
A．电流表A1的示数为0.4A
B．灯泡L2的额定功率为1.2W
C．灯泡L2比L1暗
D．整个电路1min消耗360J的电能
三、实验探究题（共28分）
16．小光在做“探究光的折射特点”的实验时，如图是光从空气射入水中时的光路。通过实验得到如下数据：
入射角 0 15 30 45 60
反射角 0 15 30 45 60
折射角 0 11 22.1 35.4 40.9
（1）分析表中数据，可得出结论：光从空气斜射到水面时，折射角随入射角的变化关系是：折射角随着入射角的增大而增大，且折射角_______（选填“大于”、“等于”或“小于”）入射角；
（2）拓展应用：小光去游泳，观察到深水区并不深，原因是他看到的池底是由光的折射形成的_______（选填“实像”或“虚像”）。

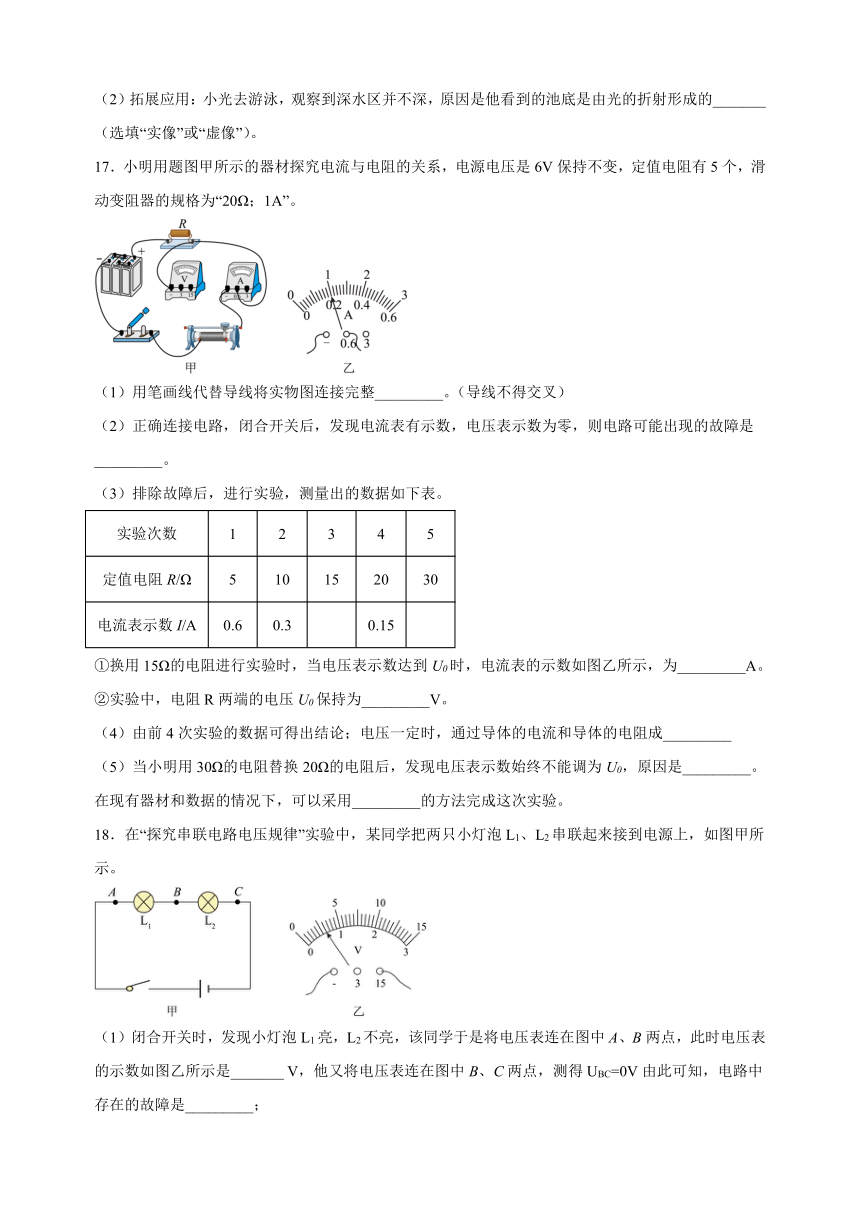

17．小明用题图甲所示的器材探究电流与电阻的关系，电源电压是6V保持不变，定值电阻有5个，滑动变阻器的规格为“20Ω；1A”。
（1）用笔画线代替导线将实物图连接完整_________。（导线不得交叉）
（2）正确连接电路，闭合开关后，发现电流表有示数，电压表示数为零，则电路可能出现的故障是_________。
（3）排除故障后，进行实验，测量出的数据如下表。
实验次数 1 2 3 4 5
定值电阻R/Ω 5 10 15 20 30
电流表示数I/A 0.6 0.3 0.15
①换用15Ω的电阻进行实验时，当电压表示数达到U0时，电流表的示数如图乙所示，为_________A。
②实验中，电阻R两端的电压U0保持为_________V。
（4）由前4次实验的数据可得出结论；电压一定时，通过导体的电流和导体的电阻成_________
（5）当小明用30Ω的电阻替换20Ω的电阻后，发现电压表示数始终不能调为U0，原因是_________。在现有器材和数据的情况下，可以采用_________的方法完成这次实验。
18．在“探究串联电路电压规律”实验中，某同学把两只小灯泡L1、L2串联起来接到电源上，如图甲所示。

（1）闭合开关时，发现小灯泡L1亮，L2不亮，该同学于是将电压表连在图中A、B两点，此时电压表的示数如图乙所示是_______ V，他又将电压表连在图中B、C两点，测得UBC=0V由此可知，电路中存在的故障是_________；
（2）排除故障后，闭合开关，两只小灯泡均能发光，重新测量的结果为：UAB=1.5V，UBC=1.5V，UAC=3V，根据以上测量结果可知：该同学选用的两只小灯泡的规格是_________（选填“相同”或“不相同”）的，由此_________（选填“能”或“不能”）得到普遍规律；
（3）通过正确的实验操作，可以得到串联电路中用电器两端的电压与电源两端的电压的关系式为_________（用图中所给的符号表示）；
（4）小明在研究并联电路的电流规律时，所用实验器材如图1所示，请完成下列任务：

（5）下表记录了实验过程中得到的部分数据，电流表A3的示数如图3所示，请将该数据填入表格中。_________
A1的示数I1/A A2的示数I2/A A3的示数I3/A
0.2 0.3
（6）在误差允许范围内，分析表中的数据可初步得到的结论是_________，同学们指出实验次数太少，需要更换不同规格的灯泡进行多次实验，这样做的目的是为了_________。
19．小明在探究浮力的实验中，测量浸在水中的物体所受浮力大小过程如图1所示。
（1）由甲图可知，物体的重力为_______N；
（2）由甲图和丁图可知，物体完全浸没在水中时，所受的浮力为_______N，物体的密度为_______kg/m3（水的密度是1.0×103kg/m3，g＝10N/kg）；
（3）根据图中弹簧测力计示数的变化可知，物体排开水的体积越大，所受的浮力越_______；
（4）在上述实验的基础上，小明若想探究浮力大小与液体密度的关系，则应该换用一杯_______（选填“质量”或“密度”）不同的液体，将金属圆柱体浸没在液体中，观察弹簧测力计的示数，与_______图比较得出结论（选填“乙”、“丙”或“丁”）；
（5）如图2所示，图线_______（选填“a”或“b”）能用来表示物体所受浮力大小随浸入液体深度的变化情况。
20．小颖带着拉杆箱坐公交车，在平直道路匀速行驶的公交车突然加速时，车内的拉杆箱会向后运动（如图所示），这是为什么？

四、科普阅读题（共4分）
21．请阅读《超声波测速》并回答问题。
超声波测速
能引起人的听觉的声音频率在20Hz～20000Hz范围内，超声波是振动频率高于20000Hz的声波，它具有指向性好、反射能力强、能量集中等特点，可用于测距、测速等。
测距是测速的基础，如图1所示，超声波测速仪向静止的汽车发射超声波信号（简称信号），同时开始计时，信号传播过程中遇到汽车会被反射，测速仪接收到返回的信号停止计时，根据记录的时间及其与路程、速度的关系，可计算出汽车与测速仪之间的距离。图2甲是信号传播过程的s-t图像，s表示信号与测速仪之间的距离，t表示信号传播的时间。
测速仪测量汽车速度的原理是：测速仪向运动的汽车先后发射两次信号，根据汽车在两次遇到信号之间所通过的路程及所用的时间，由速度公式可得出汽车的速度。测速仪在公路上对运动的汽车进行测速时，向匀速驶来的汽车发射两次信号，两次发射信号的时间间隔是1.0s，第一次发射信号到接收用时0.6s，第二次发射信号到接收用时0.3s，两次信号传播过程的s-t图像如图2乙所示（t从第一次发射信号开始计时）。超声波速度取340m/s。
请根据上述材料，回答下列问题：
（1）人耳_______（选填“能”或“不能”）听到超声波；
（2）如图2甲所示，若t=0.4s，则静止的汽车与测速仪之间的距离为_______m；
（3）匀速运动的汽车在两次遇到信号之间通过的路程为_______m；
（4）匀速运动汽车的速度大小为_______m/s。
五、计算题（共8分。每题4分）
22．如图所示，将质量为140 g，底面积为100 cm2，高为20 cm的薄壁柱形容器置于水平地面上，逐渐倒入3 cm深的水．现用手将一系有细绳的圆柱体A缓慢向下浸入水中，圆柱体A的质量为360 g，底面积为40 cm2，高为10 cm，最终当圆柱体A静止后松开手．整个过程中圆柱体不吸水，细绳质量不计．求：
（1）圆柱体A的密度；
（2）圆柱体A最终静止时容器对地面的压强；
（3）圆柱体A最终静止时水对容器底的压力．
23．图甲所示的空气炸锅能快速烹饪食物，图乙是其加热部分的简化电路图，电源电压为220V，、均为电热丝，的阻值为110Ω，的阻值为55Ω。开关S接2、3时处于慢热挡；开关S接3、4时处于速热挡。求：
（1）空气炸锅慢热时的电流I；
（2）空气炸锅慢热15min电热丝产生的热量Q；
（3）空气炸锅速热时的总功率P。
参考答案
一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。共24分，每题2分）
1．D
【详解】A、千瓦（kW）是电功率的常用单位，但不是国际单位；故A错误；
B、千瓦时（kWh）是电能的常用单位；故B错误；
C、焦耳（J）是功或能量的单位；故C错误；
D、瓦（W）是电功率的国际单位；故D正确；
故选D；
2．C
【详解】在日常生活中，既可以用水来取暖，也可以用水来降温，主要是因为水具有较大的比热容，相同质量的水和其他物质，吸收或放出相同的热量时，温度变化较小，所以常用水来冷却或取暖。
故选C。
3．B
【详解】A．图甲中铁轨下面铺枕木是为了增大受力面积从而减小对地面的压强，故A错误；
B．“瓶吞鸡蛋”实验，是集气瓶内的气压小于外界大气压，大气压将鸡蛋压入瓶内，故证实了大气压的存在，故B正确；
C．飞机的机翼上方凸起，下方平整，上方空气流速大，压强小，下方空气流速小，压强大，从而产生向上的压强差，形成向上的升力，靠升力升空，故C错误；
D．拦河坝设计成梯形是因为随深度的增加液体压强逐渐增大，底部宽大可以承受更大的压强，故D错误。
故选B。
4．D
【详解】A．用大小不同的力拨动钢尺，振动的幅度不同，听到声音的大小不同，说明响度与振幅有关，振幅越大，响度越大，故A正确，不符合题意；
B．声音不但能传递信息，还能够传递能量；将扬声器对准烛焰播放音乐，烛焰会随之跳动，说明声波能够传递能量，故B正确，不符合题意；
C．逐渐抽出玻璃罩内的空气，闹钟音量减弱，推理，如果玻璃罩内没有空气，将听不到声音，说明声音的传播需要介质，真空不能传声，故C正确，不符合题意；
D．车间的工人佩戴耳罩，是为了阻止声音进入耳朵，是在人耳处减弱噪声，故D错误，符合题意。
故选D。
5．A
【详解】将AB作为一个整体考虑，AB在两容器中都没有沉底，为漂浮状态，所以浮力等于两物体的重，则浮力相等，根据阿基米德原理可知，排开水的体积相等，即水面升高的高度相等，根据可知，两容器中水对容器底部的压强相等，故A正确，BCD错误．
选A．
6．C
【详解】A．因为惯性是物体的基本属性，所以描述惯性时通常用具有惯性，而不能说受到惯性的作用，所以下沉的茶叶具有惯性，故A错误；
B．竖直静握的玻璃杯所受的摩擦力大小等于玻璃杯重力的大小，故B错误；
C．静止悬浮的茶叶，处于平衡状态，此时受到的重力和浮力是一对平衡力，故C正确；
D．玻璃杯的重力与桌面对玻璃杯的支持力大小不相等，所以不是一对相互作用力，故D错误。
故选C。
7．C
【详解】AB．该滑轮为动滑轮，且；由于物体做匀速运动，摩擦力等于牵引力
故A、B项均错误；
CD．1s内物体移动的距离
力F移动的距离
拉力F做功
拉力F做功的功率为
故C项正确，D项错误。
故选C。
8．C
【详解】由图示知，当大火通过玻璃板所成的像与人重合时，通过摄影机的拍摄到的效果是人被大火焚烧的视觉，而玻璃板相当于平面镜，是光的反射现象，故ABD不符合题意，C符合题意。
故选C。
9．D
【详解】A. 此时物距大于像距，即说明光屏上成倒立、缩小的实像，照相机就是利用该原理制成的，故A错误；B. 保持透镜在不动，若想在光屏上得到更大更清晰像，即增大像距，同时减小物距，所以应该将凸透镜向右移动，光屏右移，故B错误；C. 保持凸透镜不动，若将点燃的蜡烛放在光具座35cm刻度线处，此时的物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，故C错误；D. 保持凸透镜不动，若将点燃的蜡烛放在光具座80cm刻度线处，此时物距大于二倍焦距，成倒立、缩小的实像，故D正确．故选D.
【点睛】（1）光屏上能承接到的像是实像．凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像．（2）凸透镜成实像时，物距减小，像距增大，像变大．（3）物体处于一倍焦距和二倍焦距之间，成倒立、放大的实像；（4）若物体处于2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立、缩小的实像．
10．C
【详解】A．人体的安全电压是不高于36V，故A错误；
B．空气开关“跳闸”的原因是电路中电流过大，可能是电路发生了短路，也可能是电路中总功率过大，故B错误；
C．当有人触电时，应该立即切断电源，再实施救援，故C正确；
D．多个大功率用电器同时使用一个接线板，则电路中总功率过大，通过接线板的电流过大，容易引发火灾，故D错误。
故选C。
11．D
【详解】AC．小球M在甲容器中漂浮，小球N在乙容器中沉底，由物体的浮沉条件可知
，
由于两个小球体积相等，将球放在溶液中后，两容器中液体的深度恰好相等，说明液体的体积大小关系为，两种液体质量相同，根据可知
所以
故AC错误；
B．小球M在甲容器中漂浮，所受浮力等于重力，即
小球N在乙容器中沉底，排开液体的体积就是小球N的体积，则小球N所受浮力为
所以，故B错误；
D．容器对桌面的压力为容器、液体、小球对桌面的压力之和，而小球对桌面的压力与液体对小球的浮力相等，所以甲容器对桌面的压力为
乙容器对桌面的压力为
由于容器完全相同，液体质量相等，，所以。容器完全相同，说明两容器底面积相等，由可得，故D正确。
故选D。
12．A
【详解】分析：分别对质量为m1、m2、m3的物体进行受力分析，然后对照各选项逐一进行判断即可．
解答：如图所示：

A、根据定滑轮工作特点可知，绳子对甲物体的拉力等于物体乙对绳子的拉力，等于乙物体的重力，所以，绳子对甲物体的拉力大小为m1g，故A错误；
B、对乙物体进行受力分析可知，此时乙物体的重力与绳子对乙物体的拉力是一对平衡力，所以，绳子对乙物体的拉力大小为m1g．故B正确；
C、弹簧中拉力为乙物体与甲物体的重力之差，即（m1-m2）g，故C正确；
D、对丙物体进行受力分析可知，物体丙受到地面的支持力、甲物体的压力（等于重力）、乙物体的拉力（等于重力）三个力的作用，地面对丙物体的支持力大小为（m2+m3-m1）g．故D正确．
故选A．
【点睛】此题考查定滑轮及其工作特点、力与运动的关系，关键是对各个物体进行正确的受力分析，有一定难度！
二、多项选择题（下列每题均有四个选项，其中符合题意的选项均多于一个。共6分，每题2分。每题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13．AC
【详解】A．凝重的霜是水蒸气冷放出热量变成固态冰晶而形成的，是凝华现象，要放出热量，故A正确；
B．缥缈的雾是由空气中的水蒸气遇冷放出热量变成液态的小水珠形成的，是液化现象，要放热，故B错误；
C．晶莹的露是空气中的水蒸气遇冷放热变成小水珠形成的，是液化现象，液化时要放热，故C正确；
D．洁白的雪是水蒸气遇冷放出热量，直接变成固态而形成的，是凝华现象，要放出热量，故D错误。
故选AC。
14．ABD
【详解】A．由图可知，闭合开关后，L1、L2串联，电压表测L2两端的电压，电流从电压表正接线柱流入，从负接线柱流出，故电压表右侧是正接线柱，故A正确；
BCD．已知电压表的示数为4V，即L2两端的电压为4V，电源电压为6V，由串联电路的电压特点可知，L1和L2两端电压之和为6V，则L1的电压
U1＝U﹣U2＝6V﹣4V＝2V
故C错误，BD正确。
故选ABD。
15．BCD
【详解】A．由题意可得，电路闭合后，两盏灯泡并联，且均正常发光，电流表A1测量的是L2的电流，电流表A2测量的是干路的电流，电压表测的是L1，因为是并联电路，所以两盏灯泡的电压与电源电压均为12V，则通过L1的电流为
因为两电流表指针偏转角度相同，电流表A2示数是电流表A1的5倍，所以
即
解得I1=0.1A，I2=0.5A。故A错误；
BCD．两盏灯泡均正常发光，灯泡L2的电流为I1=0.1A，灯泡的额定功率为
灯泡L2的功率比L1的小，所以灯泡比暗。整个电路消耗的电能为
故BCD正确。
故选BCD。
三、实验探究题（共28分）
16．小于虚
【详解】（1）[1]由表中数据可知，光从空气斜射到水面时，当入射角不断增大时，折射角也随之增大，所以，折射角随入射角的变化关系是：折射角随入射角的增大而增大，且折射角小于入射角。
（2）[2]池底反射的光线由水中斜射到空气中时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了，所以，小光看到的池底是由光的折射形成的虚像。
17．
电阻短路 0.2 3 反比见解析见解析
【详解】（1）[1]探究电流与电阻的关系时，要控制电阻两端电压一定，由表中数据可知，电阻两端电压
U=IR=0.6A×5Ω=3V
所以电压表选择小量程，电路连接如图所示：
（2）[2]闭合开关后，发现电流表有示数，说明电路中有电流通过，电压表示数为零，则可能的故障是与电压表并联的部分短路，即电阻短路。
（3）[3]由图乙可知，电流表选择小量程，电流表的分度值是0.02A，此时电流表的示数是0.2A。
[4]根据表中数据可知
IR=0.6A×5Ω=0.3A×10Ω=0.2A×15Ω=0.15A×20Ω=3V
所以实验中，电阻R两端的电压U0保持为3V。
（4）[5]每次电流与电阻的乘积3V不变，故可以得出的结论是当电压一定时，通过导体的电流与导体的电阻成反比。
（5）[6][7]电阻两端的电压始终保持U0=3V，由串联电路电压的规律，变阻器分得的电压
U滑=U-U0=6V-3V=3V，
滑动变阻器两端的电压和定值电阻两端的电压相等，根据分压原理，当接入30Ω电阻时，变阻器连入电路中的电阻为30Ω，滑动变阻器的最大阻值是20Ω，所以电压表示数始终不能调为U0，可在电路中串联一个10Ω的电阻。
18．3 L2短路相同不能 UAC=UAB+UBC 0.52 见解析使实验结论更具有普遍性
【详解】（1）[1]由图可知，电压表是0~15V的量程，分度值是0.5V，故此时的示数是3V。
[2]据题意可知，闭合开关时，发现小灯泡L1亮，L2不亮，说明电路是通路，将电压表连在图中A、B两点，此时电压表有示数，当电压表接到B、C两点，电压表示数为零，既说明L2短路。
（2）[3][4]重新测量的结果为：UAB=1.5V，UBC=1.5V，UAC=3V，说明两个灯泡的规格相同，这样进行的实验结论是不具有普遍性的，既不能得到普遍性的规律。
（3）[5]通过正确的实验操作，可以得到串联电路中，电源电压等于各个用电器的电压，关系式为
UAC=UAB+UBC
（5）[6]根据电路图可知，两灯并联，A1测量L1的电流，A2测量L2的电流，A3测量干路电流，开关S控制整个电路；因电路由2节干电池供电，则通过每盏灯的电流较小（不超过0.6A），所以电流表A1、A2都选用小量程，由图3可知电流表A3应选用小量程，电路连接如图所示：

（6）[7]电流表A3的量程为0~0.6A，分度值为0.02A，此时示数为0.52A。
（7）[8][9]由表中数据知
0.20A+0.30A=0.50A
故在误差允许范围内可以得出：并联电路中干路电流等于各支路电流的和，即
I=I1+I2
更换不同规格的灯泡进行多次实验，为了使实验结论更具有普遍性。
19．4.0 2 2×103大密度丁b
【详解】（1）[1]由甲图可知，测力计分度值为0.2N，物体的重力为4N。
（2）[2]由甲图和丁图可知，物体完全浸没在水中时，所受的浮力为
F浮＝G﹣F示＝4N﹣2N＝2N
[3]根据阿基米德原理可知，小石块的体积为
小石块的密度是
（3）[4]由乙丙丁知，弹簧测力计示数的逐渐变小，根据
F浮＝G﹣F示
可知，物体排开水的体积越大，所受的浮力越大。
（4）[5][6]在上述实验的基础上，小明若想探究浮力大小与液体密度的关系，要控制排开液体的体积相同，只改变排开液体的密度，则应该换用一杯密度不同的液体，将金属圆柱体浸没在液体中，观察弹簧测力计的示数，与丁图比较得出结论。
（5）[7]根据阿基米德原理F浮＝ρ液gV排，在浸没前，物体受到的浮力随排开液体体积的增大而增大，浸没后，排开液体的体积不变，受到的浮力不变，故图线b能用来表示物体所受浮力大小随浸入液体深度的变化情况。
20．见解析
【详解】原来拉杆箱随公交车一起做匀速直线运动，当公交车突然加速时，拉杆箱由于惯性，仍要保持原来的运动状态，所以向后运动。
四、科普阅读题（共4分）
21．不能 68 51 60
【详解】（1）[1] 人的听觉的声音频率在20Hz～20000Hz范围内，超声波是振动频率高于20000Hz的声波，所以人耳不能听到超声波。
（2）[2] 如图2甲所示，t=0.4s，超声波遇到汽车并返回的路程为
s=vt=340m/s×0.4s=136m
则静止的汽车与测速仪之间的距离为
（3）[3] 第一次发射信号汽车与测速仪之间的距离为
s1=vt1=340m/s×0.3s=102m
第二次发射信号汽车与测速仪之间的距离为
s2=vt2=340m/s×0.15s=51m
匀速运动的汽车在两次遇到信号之间通过的路程为
s车=102m-51m=51m
（4）[4] 匀速运动的汽车在两次遇到信号之间行驶所用的时间
t车=0.3s+0.4s+0.15s=0.85s
匀速运动汽车的速度大小为
五、计算题（共8分。每题4分）
22．⑴ 0.9g/cm3 ⑵ 800Pa ⑶ 5N
【详解】（1）．圆柱体A的密度
ρA==0.9g/cm3；
（2）．容器的重力
G容=m容g=0.14kg×10N/kg=1.4N，
水的重力
G水=m水g=ρAVAg=1×103kg/m3×100×3×10-6m3=3N，
A的重力
GA=mAg=0.36kg×10N/kg=3.6N，
容器对地面的压强
p==800Pa；
（3）．设A漂浮，FA浮=GA=3.6N，
hA排==0.09m=9cm，
实际A移动hA移=3cm，
水的变化量
Δh水==2cm，
则实际hA排′=Δh水+h水=2cm+3cm=5cm＜9cm，
故A沉底，水对容器底的压力F底=ρ水g hA排′S=1×103kg/m3×10N/kg×5×100×10-4m2=5N．
答：（1）．圆柱体A的密度是0.9g/cm3；；
（2）．圆柱体A最终静止时容器对地面的压强是800Pa；
（3）．圆柱体A最终静止时水对容器底的压力是5N．
23．（1）2A；（2）；（3）1320W
【详解】解：（1）S接2、3时，电路中只有工作，为慢热挡，此时电路中电流为
（2）空气炸锅慢热15min电热丝产生的热量
（3）S接3、4时，与并联，处于速热档，由欧姆定律得，R2的电流为
干路电流为
此时电路总功率为
答：（1）空气炸锅慢热时的电流I为2A；；
（2）空气炸锅慢热15min电热丝产生的热量Q为；
（3）空气炸锅速热时的总功率P为1320W。
