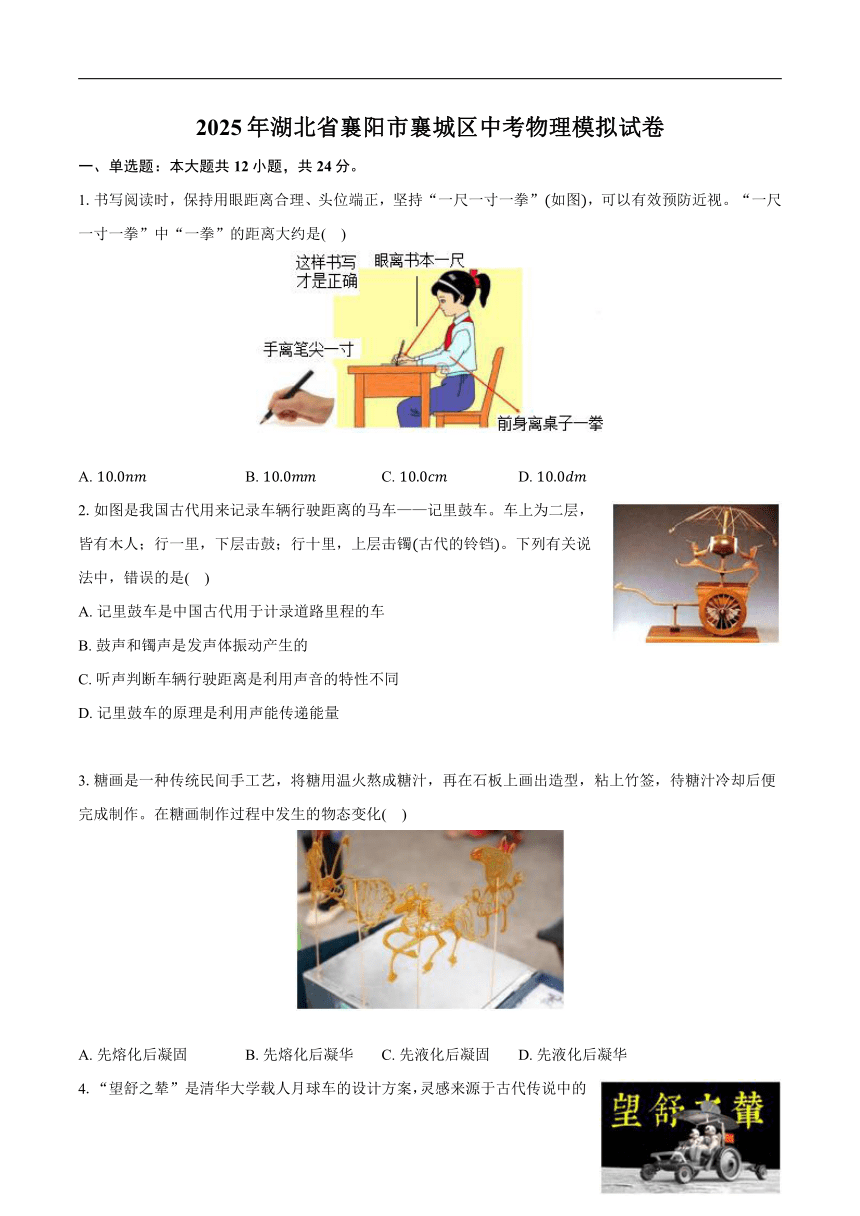

2025年湖北省襄阳市襄城区中考物理模拟试卷
一、单选题：本大题共12小题，共24分。
1.书写阅读时，保持用眼距离合理、头位端正，坚持“一尺一寸一拳”如图，可以有效预防近视。“一尺一寸一拳”中“一拳”的距离大约是( )
A. B. C. D.
2.如图是我国古代用来记录车辆行驶距离的马车——记里鼓车。车上为二层，皆有木人；行一里，下层击鼓；行十里，上层击镯古代的铃铛。下列有关说法中，错误的是( )
A. 记里鼓车是中国古代用于计录道路里程的车
B. 鼓声和镯声是发声体振动产生的
C. 听声判断车辆行驶距离是利用声音的特性不同
D. 记里鼓车的原理是利用声能传递能量
3.糖画是一种传统民间手工艺，将糖用温火熬成糖汁，再在石板上画出造型，粘上竹签，待糖汁冷却后便完成制作。在糖画制作过程中发生的物态变化( )
A. 先熔化后凝固 B. 先熔化后凝华 C. 先液化后凝固 D. 先液化后凝华

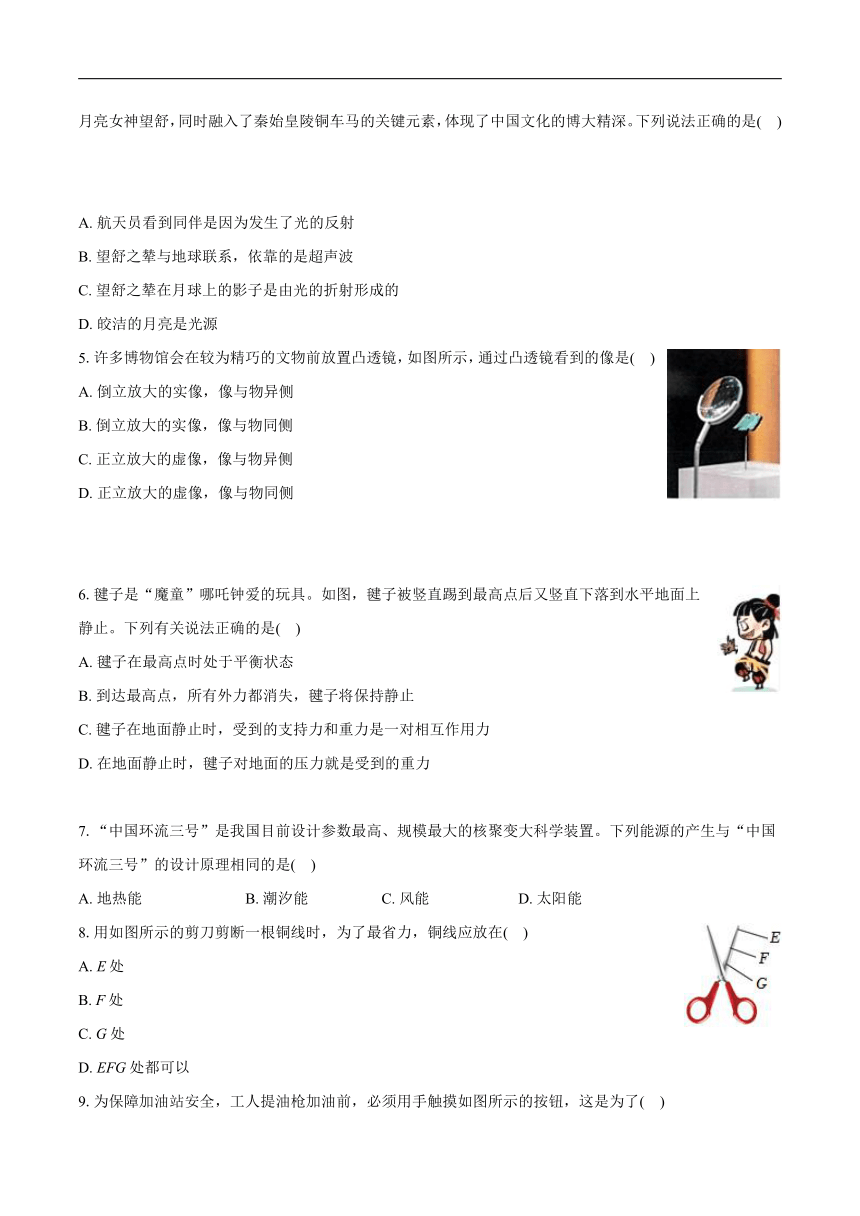

4.“望舒之辇”是清华大学载人月球车的设计方案，灵感来源于古代传说中的月亮女神望舒，同时融入了秦始皇陵铜车马的关键元素，体现了中国文化的博大精深。下列说法正确的是( )
A. 航天员看到同伴是因为发生了光的反射
B. 望舒之辇与地球联系，依靠的是超声波
C. 望舒之辇在月球上的影子是由光的折射形成的
D. 皎洁的月亮是光源
5.许多博物馆会在较为精巧的文物前放置凸透镜，如图所示，通过凸透镜看到的像是( )
A. 倒立放大的实像，像与物异侧
B. 倒立放大的实像，像与物同侧
C. 正立放大的虚像，像与物异侧
D. 正立放大的虚像，像与物同侧
6.毽子是“魔童”哪吒钟爱的玩具。如图，毽子被竖直踢到最高点后又竖直下落到水平地面上静止。下列有关说法正确的是( )
A. 毽子在最高点时处于平衡状态
B. 到达最高点，所有外力都消失，毽子将保持静止
C. 毽子在地面静止时，受到的支持力和重力是一对相互作用力
D. 在地面静止时，毽子对地面的压力就是受到的重力
7.“中国环流三号”是我国目前设计参数最高、规模最大的核聚变大科学装置。下列能源的产生与“中国环流三号”的设计原理相同的是( )
A. 地热能 B. 潮汐能 C. 风能 D. 太阳能
8.用如图所示的剪刀剪断一根铜线时，为了最省力，铜线应放在( )
A. E处
B. F处
C. G处
D. EFG处都可以

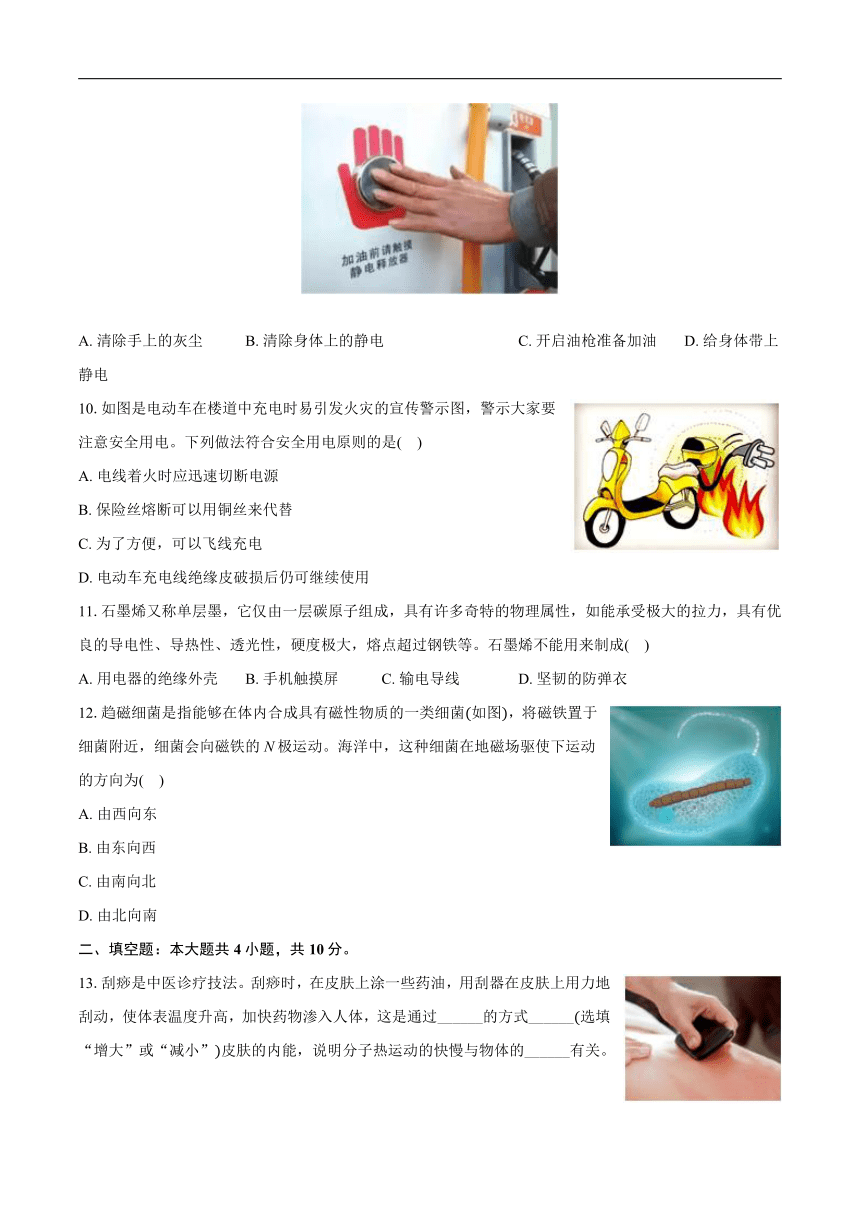

9.为保障加油站安全，工人提油枪加油前，必须用手触摸如图所示的按钮，这是为了( )
A. 清除手上的灰尘 B. 清除身体上的静电 C. 开启油枪准备加油 D. 给身体带上静电
10.如图是电动车在楼道中充电时易引发火灾的宣传警示图，警示大家要注意安全用电。下列做法符合安全用电原则的是( )
A. 电线着火时应迅速切断电源
B. 保险丝熔断可以用铜丝来代替
C. 为了方便，可以飞线充电
D. 电动车充电线绝缘皮破损后仍可继续使用
11.石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的物理属性，如能承受极大的拉力，具有优良的导电性、导热性、透光性，硬度极大，熔点超过钢铁等。石墨烯不能用来制成( )
A. 用电器的绝缘外壳 B. 手机触摸屏 C. 输电导线 D. 坚韧的防弹衣
12.趋磁细菌是指能够在体内合成具有磁性物质的一类细菌如图，将磁铁置于细菌附近，细菌会向磁铁的N极运动。海洋中，这种细菌在地磁场驱使下运动的方向为( )
A. 由西向东
B. 由东向西
C. 由南向北
D. 由北向南
二、填空题：本大题共4小题，共10分。
13.刮痧是中医诊疗技法。刮痧时，在皮肤上涂一些药油，用刮器在皮肤上用力地刮动，使体表温度升高，加快药物渗入人体，这是通过______的方式______选填“增大”或“减小”皮肤的内能，说明分子热运动的快慢与物体的______有关。

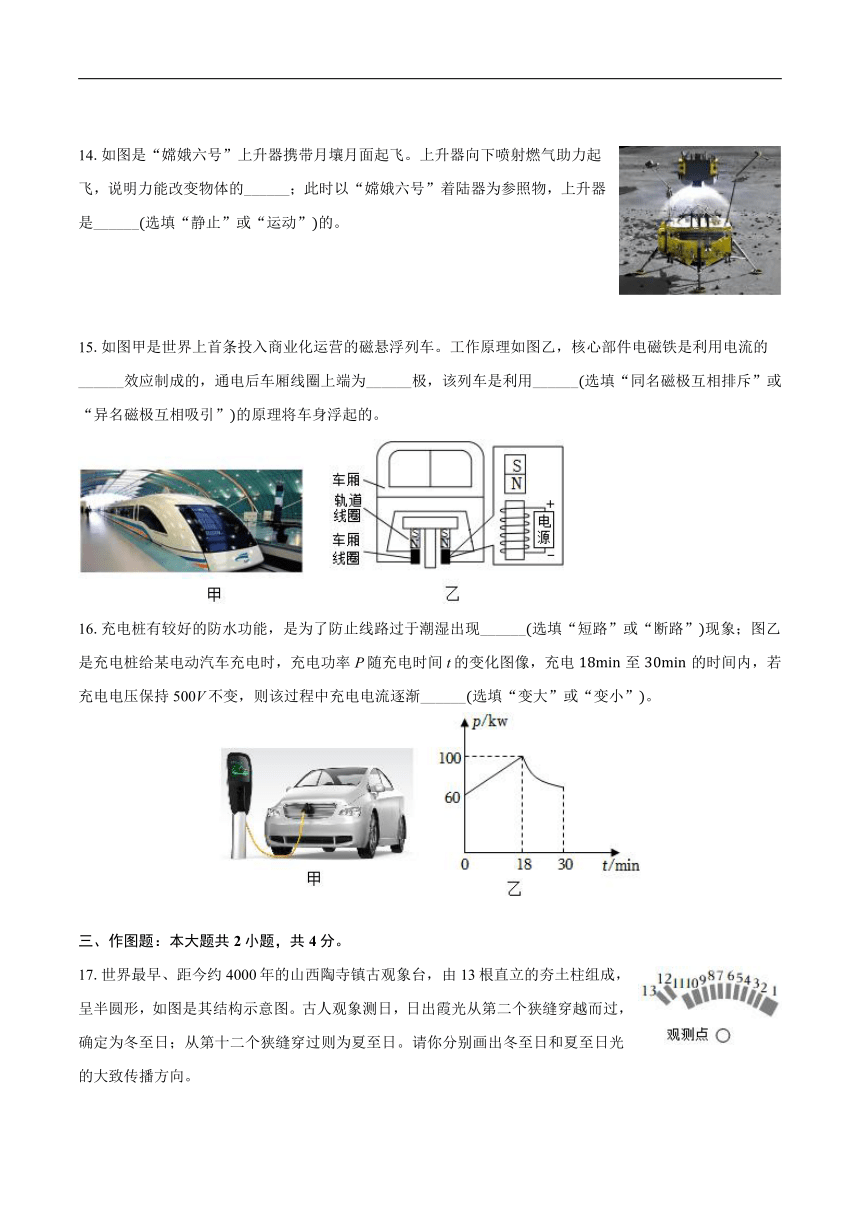

14.如图是“嫦娥六号”上升器携带月壤月面起飞。上升器向下喷射燃气助力起飞，说明力能改变物体的______；此时以“嫦娥六号”着陆器为参照物，上升器是______选填“静止”或“运动”的。
15.如图甲是世界上首条投入商业化运营的磁悬浮列车。工作原理如图乙，核心部件电磁铁是利用电流的______效应制成的，通电后车厢线圈上端为______极，该列车是利用______选填“同名磁极互相排斥”或“异名磁极互相吸引”的原理将车身浮起的。
16.充电桩有较好的防水功能，是为了防止线路过于潮湿出现______选填“短路”或“断路”现象；图乙是充电桩给某电动汽车充电时，充电功率P随充电时间t的变化图像，充电至的时间内，若充电电压保持500V不变，则该过程中充电电流逐渐______选填“变大”或“变小”。
三、作图题：本大题共2小题，共4分。
17.世界最早、距今约4000年的山西陶寺镇古观象台，由13根直立的夯土柱组成，呈半圆形，如图是其结构示意图。古人观象测日，日出霞光从第二个狭缝穿越而过，确定为冬至日；从第十二个狭缝穿过则为夏至日。请你分别画出冬至日和夏至日光的大致传播方向。

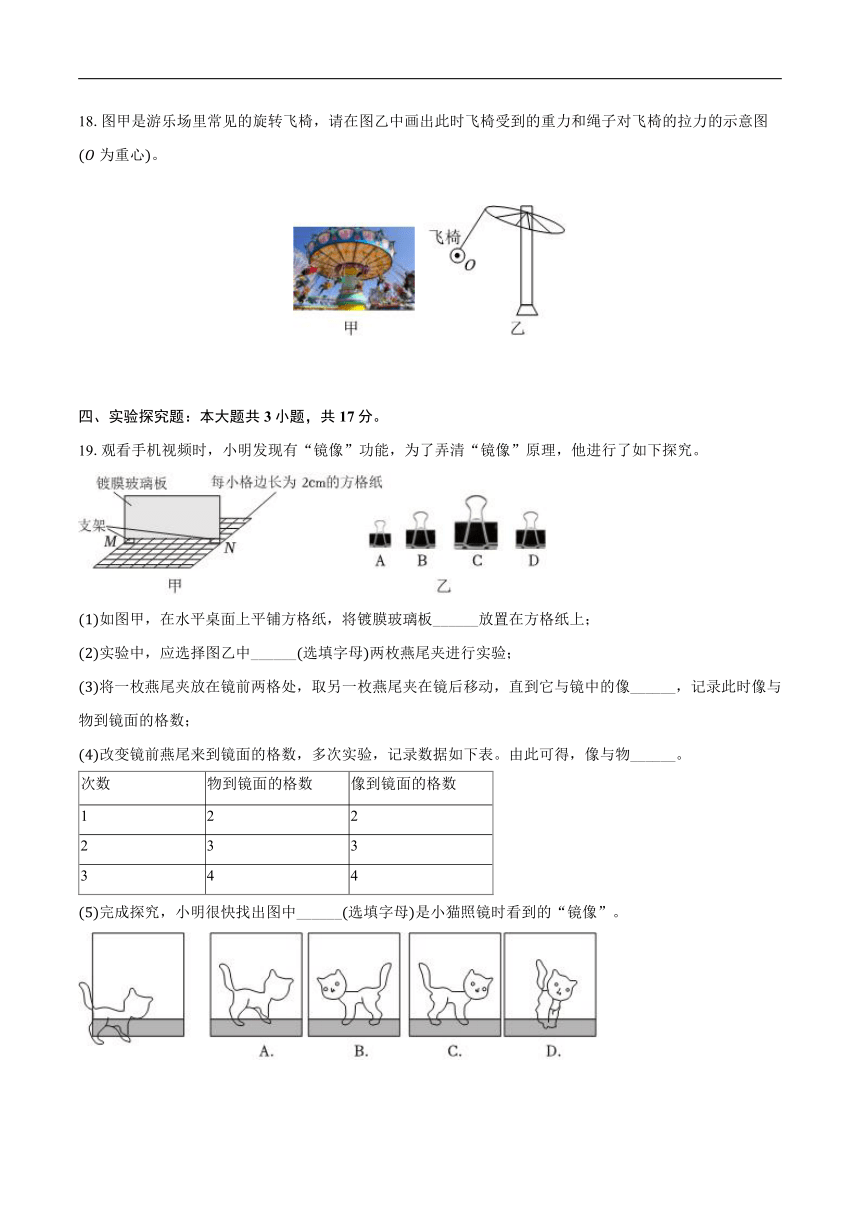

18.图甲是游乐场里常见的旋转飞椅，请在图乙中画出此时飞椅受到的重力和绳子对飞椅的拉力的示意图为重心。
四、实验探究题：本大题共3小题，共17分。
19.观看手机视频时，小明发现有“镜像”功能，为了弄清“镜像”原理，他进行了如下探究。
如图甲，在水平桌面上平铺方格纸，将镀膜玻璃板______放置在方格纸上；
实验中，应选择图乙中______选填字母两枚燕尾夹进行实验；
将一枚燕尾夹放在镜前两格处，取另一枚燕尾夹在镜后移动，直到它与镜中的像______，记录此时像与物到镜面的格数；
改变镜前燕尾来到镜面的格数，多次实验，记录数据如下表。由此可得，像与物______。
次数 物到镜面的格数 像到镜面的格数
1 2 2
2 3 3
3 4 4
完成探究，小明很快找出图中______选填字母是小猫照镜时看到的“镜像”。
20.鞋底的防滑性能直接影响鞋子的舒适性和安全性。为此，小军用如图甲实验探究两款运动鞋的防滑性能。
实验前，应将弹簧测力计在______选填“水平”或“竖直”方向调零；
小明用弹簧测力计拉着运动鞋沿水平桌面做______运动，此时运动鞋受到的滑动摩擦力为______N；
用图甲的装置探究时，发现操作不便。小军改用图乙所示的方案：让弹簧测力计和鞋保持静止，拉动鞋下的橡胶垫依次进行探究。实验数据如下表：
次数 款式 鞋与填充物的总重 弹簧测力计的示数
1 A款 4
2 A款 5
3 B款 4
4 B款 5
实验中，鞋内加入填充物的目的是控制______相同；
分析实验数据可知：______选填“A”或“B”款运动鞋的防滑性能更好。
21.毛毛测量电阻，电路如图甲所示，电源电压不变，待测电阻R、额定电压为的小灯泡。
闭合开关前，滑动变阻器的滑片应置于______选填“A”或“B”端；
正确连接电路，闭合开关，移动滑片，电流表有示数且发生变化，电压表示数为零，故障可能是待测电阻______；
排除故障，进行实验，当电压表示数为时，电流表示数如图乙是______A，待测电阻R的阻值为______。
在测量小灯泡正常发光的电阻时，毛毛除了将定值电阻R换成小灯泡外，还应该______；
小灯泡的图像如图丙所示，由图像可知：小灯泡两端电压为3V时的电阻______选填“大于”、“小于”或“等于”时的电阻；
小灯泡正常发光时，电流表的示数为，与小灯泡上标有“”的字样不符。其原因不可能是______选填序号。
A.测量有误差
B.灯丝比标准灯丝稍长一些
C.灯丝比标准灯丝稍粗一些
五、综合题：本大题共2小题，共15分。
22.如图是我国某科技企业发明的一款水陆两栖排涝机器人，能到涵洞、地下室等抢险人员不便到达的地方；当水深达到一定程度时，还可以漂浮在水面上进行排水作业。该机器人作业时的总质量为770kg，静止在水平地面上时，车轮与地面的总接触面积为。取
下水作业时，随着进入水中的深度增加，机器人底部受到水的压强______选填“变大”、“变小”或“不变”；
机器人静止在水平地面上时，对地面的压强是多少？
机器人漂浮在水面上进行排水作业时，排开水的体积是多少？
某次排涝中，将1300kg的水抽高5m用时10s。若抽水的工作效率为，则该机器人抽水时的功率是多少？
23.一种电热水龙头和它的电路简图如图甲、乙所示。旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水、温水或热水。已知、是电热丝，，温水挡的电功率是。
请说明当开关在什么位置时，流出的水为温水；
当流出的水为温水时，求接入电阻的阻值；
热水挡的电功率是多少；
该水龙头能流出约1kg的温水，水温度可以升高多少？不考虑热量损失，保留一位小数
答案和解析
1.【答案】C
【解析】解：根据生活经验，一拳的距离约为，故C正确。
故选：C。
根据生活经验和对长度单位的认识进行分析。
本题考查长度的估测，要认真观察生活，注意收集生活中常见的长度数据。
2.【答案】D
【解析】解：A、记里鼓车是中国古代用于计录道路里程的车，故A正确；
B、听到的鼓声主要是通过空气传播的，鼓声和镯声是发声体振动产生的，故B正确；
C、音色是取决于物体本身的一种特性，可以用于区分发声体，所以辨别鼓声和镯声是根据音色不同，故C正确；
D、记里鼓车的原理是利用声能传递信息，故D错误。
故选：D。
记里鼓车是中国古代用于计录道路里程的车；
声音是由振动产生的；
音色是取决于物体本身的一种特性，可以用于区分发声体；
声音可以传递信息和能量。
本题考查了声音的产生与音色与音调和响度的不同、声的利用等知识，属于基础知识的考查。
3.【答案】A
【解析】解：让白糖变成糖浆，即由固态变为液态，故是熔化；在石板上蘸上糖浆，等糖浆放出热量凝固成固态，这样就做好了糖画。
故选：A。
物质由固态变为液态的过程称为熔化，该过程是吸热的；物质由液态变为固态的过程称为凝固，该过程是放热的。
本题结合生活实际，考查了“糖画”制作过程中的熔化和凝固现象，属热学的基础知识。
4.【答案】A
【解析】解：光射到同伴身上，发生光的反射，反射的光进入航天员的眼中，所以宇航员看到同伴，故A正确；
B.“望舒之辇”与地球联系，依靠的是电磁波，超声波不能在真空中传播，故B错误。
C.“望舒之辇”在月球地面上的影子是由光的直线传播形成的，故C错误；
D.月亮本身不会发光，所以不是光源，故D错误；
故选：A。
光射到物体表面会发生反射现象；本身能够发光的物体叫光源；光在同种均匀介质中是沿直线传播的；电磁波可以传递信息。
本题考查的是光的反射与直线传播；知道光源和电磁波的应用。
5.【答案】D
【解析】解：博物馆会在较为精巧的文物前放置凸透镜，主要起放大镜作用，看到的是正立放大的虚像，文物放在焦点之内，此时像与物体在放大镜的同一侧，故D正确。
故选：D。
根据凸透镜成像的规律之一进行解答，即：当物距小于焦距时，物体通过凸透镜成正立、放大的虚像。凸透镜成虚像时，物距变小，像变小。
本题考查了凸透镜成像规律的应用，关键是熟记和理解成像规律，并搞清成像特点与物距之间的关系。
6.【答案】B
【解析】解：A、毽子在最高点时只受重力作用，受力不平衡，处于非平衡状态，故A错误；
B、毽子到达最高点时瞬间静止，此时所有外力都消失，毽子将保持静止，故B正确；
C、毽子在地面静止时，受到的支持力和重力，同一个受力物体，两个力的大小相等、方向相反、作用在同一直线上，是一对平衡力，故C错误；
D、毽子在地面静止时，对地面的压力与毽子受到的重力作用在不同的物体上，二者不是同一个力，压力的施力物体是毽子，重力的施力物体是地球，故D错误。
故选：B。
物体在受平衡力时处于平衡状态；
根据牛顿第一定律可判断物体的运动状态；
二力平衡的条件：同一个受力物体，两个力的大小相等、方向相反、作用在同一直线上；
压力是垂直作用在物体表面上的力；由于地球的吸引而使物体受到的力叫重力。
本题主要考查了对平衡状态的认识，对牛顿第一定律的应用，对压力与重力的区别的理解与应用等，属基础题。
7.【答案】D
【解析】解：太阳是通过核聚变，释放巨大的核能，因此我国自主设计的“中国环流三号”实验装置，其设计原理与太阳能相同，故D正确，ABC错误。
故选：D。
获得核能的两种途径：核裂变和核聚变。
本题考查了核能、能源的分类等，属基础知识的考查。
8.【答案】C
【解析】解：剪刀可看作杠杆，杠杆平衡条件为动力动力臂=阻力阻力臂 。使用剪刀剪铜线时，动力臂和阻力大小基本一定，根据杠杆平衡条件，阻力臂越小，动力越小，也就越省力。铜线放在G处时，相对于E处和F处，阻力臂最短，所以最省力，应将铜线放在G处，故C符合题意，ABD不符合题意。
故选：C。
剪刀可看作杠杆，杠杆平衡条件为动力动力臂=阻力阻力臂 。使用剪刀剪铜线时，动力臂和阻力大小基本一定，根据杠杆平衡条件，阻力臂越小，动力越小，也就越省力。
本题考查杠杆在生活中的应用。
9.【答案】B
【解析】解：为保障加油站安全，工人提油枪加油前，必须用手触摸图所示的按钮，是为了消除人身上所带的电荷，避免在加油的过程中因放电而产生火花，造成火灾，故ACD错误，不符合题意，B正确，符合题意。
故选：B。
解决此题要知道静电可以吸附灰尘，橡胶在摩擦中会产生静电，导电橡胶能将静电导入大地防止产生电火花发生事故。
解决此类问题关键是能利用静电现象进行分析生活现象。
10.【答案】A
【解析】解：A、电线着火时，应立即切断电源，再灭火，防止发生触电事故，故A符合安全用电原则；
B、当用细铜丝代替后，细铜丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用，故B不符合安全用电原则；
C、飞线充电因为绝缘皮破损容易导致短路或者导线太细引发火灾，故C不符合安全用电原则；
D、电源线的绝缘皮破损时应及时更换，继续使用，容易发生触电事故或短路，故D不符合安全用电原则。
故选：A。
发生触电事故、发生火灾要先切断电源，实际上切断火线，防止再次发生危害；
保险丝的作用就是在电流异常升高到一定的强度的时候，自身熔断切断电流，从而起到保护电路安全的作用；
飞线充电因为绝缘皮破损容易导致短路引发火灾；
电线的绝缘皮破损时容易造成触电事故或发生短路。
本题考查的是日常生活中的一些安全用电常识，要求我们牢记安全用电常识，并在生活中加以运用，有一定的现实意义。
11.【答案】A
【解析】解：A、用电器的绝缘外壳，要求物体是绝缘体，而石墨烯具有优良的导电性，不适合做绝缘材料，故A符合题意；
B、石墨材料透光性好，可以做手机显示屏，故B不符合题意；
C、输电导线利用了它的导电性好的特点，故C不符合题意；
D、石墨具有较高的硬度，可以作为防弹衣材料，故D不符合题意。
故选：A。
石墨烯的物理属性，能承受极大的拉力，具有优良的导电性、导热性、透光性，硬度极大，熔点超过钢铁等，这种新材料有可能代替硅成为新的半导体材料，根据它的这些特性我们就能知道它的用途。
本题是一道信息给予题，给出物理课外知识的材料，要认真阅读材料，结合物理知识用材料内容回答问题，在中考中出现在频率较高。
12.【答案】D
【解析】解：因为地球是一个大磁体，地球周围存在的磁场叫地磁场，且地磁场的N极在地理南极附近，细菌会向地磁场的N极运动，所以地磁场将驱使这种细菌运动的方向是由北向南。故ABC不符合题意，D符合题意。
故选：D。
地球是一个大磁体，地球周围存在的磁场叫地磁场。
本题考查了地磁场和指南针指示南北的原因，属于基础性题目。
13.【答案】做功 增大 温度
【解析】解：如图为我国古老的医疗技法——刮痧。刮痧时要在皮肤上涂一些药油，为了加快药物渗入人体，应该用木刮器在皮肤上用力地刮动，使体表温度升高，这是通过做功的方式增大皮肤的内能，说明分子的热运动与物体的温度有关。
故答案为：做功；增大；温度。
知道改变物体内能的方式有两种：做功和热传递。
分子运动的速度和温度有关。
本题考查改变内能的方法以及分子动理论的有关知识，属于基础题。
14.【答案】运动状态 运动
【解析】解：上升器向下喷射燃气，燃气对上升器产生向上的反作用力，使上升器由静止变为运动，速度大小发生变化，根据力的作用效果可知，力能改变物体的运动状态。以“嫦娥六号”着陆器为参照物，上升器携带月壤起飞后，与着陆器之间的位置不断增大，所以上升器是运动的。
故答案为：运动状态；运动。
力不仅可以改变物体的形状，还能改变物体的运动状态。
物体相对于参照物的位置变化了，物体就是运动的；物体相对于参照物的位置不变，物体就是静止的。
本题考查力的作用效果及运动与静止的相对性。
15.【答案】磁 S 异名磁极互相吸引
【解析】解：世界上首条投入商业化运营的磁悬浮列车是上海磁浮列车线。磁悬浮列车核心部件电磁铁是利用电流的磁效应制成的。通电后车厢线圈上端为S极，该列车是利用异名磁极互相吸引的原理将车身浮起的。
上海磁悬浮列车属于“常导磁吸型”磁悬浮列车，是利用“异性相吸”原理设计的吸力悬浮系统。列车底部及两侧转向架的顶部安装电磁铁，轨道上线圈上端为S极，下端为N极，根据异名磁极相互吸引，车厢线圈上端为S极，依靠电磁铁和轨道上磁铁产生的吸力使车辆浮起来。
故答案为：磁；S；异名磁极互相吸引。
电磁铁是利用电流的磁效应原理来工作的。接通电路产生磁性，断开电路磁性消失。
根据电源的正负极判定螺线管中电流的方向，根据安培定则判定螺线管的极性。
磁极间的相互作用规律：同名磁极相排斥，异名磁极相吸引。
本题考查了电磁铁的工作原理，安培定则，以及磁极间的相互作用。
16.【答案】短路 变小
【解析】解：充电桩提供电能相当于电源，充电桩有较好的防水保护功能，是为了防止线路过于潮湿出现短路现象，消除安全隐患。
由图可知，充电至的时间内，充电功率逐渐减小，充电电压保持500V不变，由可知，该过程中充电电流逐渐变小。
故答案为：短路；变小。
根据充电桩提供电能分析；生活用水是导体；
根据分析电流变化。
本题考查电功率的计算，属于中档题。
17.【答案】解：在不同的季节，日出时的方位不同，在观测点观测日出时的土柱狭缝位置不同。这是因为光在同一种均匀介质空气中是沿直线传播的。
冬至日和夏至日光的大致传播方向如图所示：
。
故答案为：。
【解析】光在均匀的空气中沿直线传播，在不同的季节，日出时的方位不同，在观测点观测日出时的土柱狭缝位置不同。
本题考查光的直线传播的应用，体现中国古代劳动人民的智慧，是基础题。
18.【答案】解：飞椅受竖直向下的重力、沿绳子向上的拉力，作用点都在重心O，如图所示：

【解析】先分析飞椅受到的重力、拉力的方向、作用点，根据力的示意图的画法作图。
画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。
19.【答案】垂直； B、D； 重合； 像与物到镜面的距离相等； C
【解析】实验时，为了确定便于像的位置，玻璃板作为平面镜应垂直放在方格纸上；
实验时，应该选取两个相同的物体做实验，将一枚燕尾夹放在镜前两格处，取另一枚燕尾夹在镜后移动，直到它与镜中的像重合，可知，镜后的物体的位置好为镜前物体的像，故选B、D，记录此时像与物到镜面的格数；
改变物到镜面的格数，进行多次实验；根据像与物到镜面的格数关系可以判断像与物到镜面的距离大小相等；
根据“像与物关于镜面对称”的特点，小猫照镜时看到的“镜像”是C。
故答案为：垂直；、D；重合；像与物到镜面的距离相等；。
玻璃板要与水平桌面要垂直放置，否则成的像偏高或偏低，不易确定像的位置；
选取两支完全相同的燕尾夹，当镜后的燕尾夹与镜前的燕尾夹的像重合时，确定了像的位置；
分析数据得出结论；
平面镜成的像与物关于镜面对称。
本题探究平面镜成像特点，考查对器材的要求、操作过程的理解和成像规律的运用。
20.【答案】水平； 匀速直线；； 压力大小； B
【解析】在测量摩擦力前，应将弹簧测力计在水平方向调零。
将运动鞋放在长木板上，用弹簧测力计拉着运动鞋沿水平方向做匀速直线运动，运动鞋在水平方向上受到平衡力的作用，根据二力平衡的条件，弹簧测力计的示数等于摩擦力的大小。弹簧测力计的示数如图甲所示，测力计分度值为，示数为，则运动鞋受到的滑动摩擦力的大小等于。
在比较两款运动鞋防滑性的实验中，往鞋内加入填充物的目的是控制压力大小相同。
由表格数据可知，在压力相同时，B款运动鞋受到的摩擦力较大，防滑性较好。
故答案为：水平；匀速直线；；压力大小；。
测力计使用前应在测力的方向上调零；
根据二力平衡的条件分析；由测力计分度值读数；
影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，据此分析回答。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用和对实验方案的改进，体现了对过程和方法的考查。
21.【答案】A； 短路； ；10； 调节滑动变阻器，使电压表示数为； 大于； B
【解析】闭合开关前，滑动变阻器的滑片应置于阻值最大处，目的是保护电路。下面接的是右下接线柱，滑片应置于最左端端。
正确连接电路后，电流表有示数且变化，说明电路是通路，而电压表示数为零，故障可能是待测电阻短路。因为电阻短路时，电阻两端电压为0，电流可从其他路径通过，所以电流表有示数。
电流表若选用量程，其分度值为，根据图乙读出电流表示数为。已知电压，电流，则待测电阻R的阻值为。
测量小灯泡正常发光的电阻时，需要使小灯泡两端电压达到额定电压。因为电源电压为，所以除了将定值电阻 R 换成小灯泡外，还应该调节滑动变阻器，使电压表示数为。
根据，在图像中，某点与原点连线的斜率的倒数表示电阻。由图像可知，小灯泡两端电压为3V 时，图像上对应点与原点连线斜率小于2V 时对应点与原点连线斜率，所以电压为3V 时的电阻大于2V 时的电阻。
、测量过程中存在误差是很常见的，可能导致实际测量的电流与标注值不符；
B、根据电阻大小的决定因素可知，灯丝比标准灯丝稍长一些，电阻会偏大，根据，在电压一定时，电流会偏小，而实际电流大于标注的，所以该选项不可能；
C、灯丝比标准灯丝稍粗一些，电阻会偏小，根据，在电压一定时，电流会偏大，可能导致实际电流为。
故选：B。
故答案为：；短路；；10；调节滑动变阻器，使电压表示数为；大于；。
为了保护电路，电路连接正确后，闭合开关前，滑动变阻器的滑片应该滑到阻值最大处。
常见的电路故障现象有：断路与短路，根据电路故障现象分析电路故障原因。
根据电流表选用量程确定分度值读数；根据算出待测电阻的电阻。
测量小灯泡正常发光的电阻时，需要使小灯泡两端电压达到额定电压。因为电源电压为，所以除了将定值电阻 R 换成小灯泡外，还应该调节滑动变阻器，使电压表示数为。
根据，在图像中，某点与原点连线的斜率的倒数表示电阻。由图像可知，小灯泡两端电压为3V 时，图像上对应点与原点连线斜率小于2V 时对应点与原点连线斜率，所以电压为3V 时的电阻大于2V 时的电阻。
、测量过程中存在误差是很常见的，可能导致实际测量的电流与标注值不符；
B、根据电阻大小的决定因素可知，灯丝比标准灯丝稍长一些，电阻会偏大，根据，在电压一定时，电流会偏小，而实际电流大于标注的，所以该选项不可能；
C、灯丝比标准灯丝稍粗一些，电阻会偏小，根据，在电压一定时，电流会偏大，可能导致实际电流为。
本题“伏安法”测电阻的实验，考查了注意事项、电路故障、电流表读数以及电阻的计算等知识。
22.【答案】变大； 机器人静止在水平地面上时，对地面的压强是； 机器人漂浮在水面上进行排水作业时，排开水的体积是； 该机器人抽水时的功率是10000W
【解析】根据液体压强公式，机器人进入水中深度h增加，所以机器人底部受到水的压强变大。
机器人静止在水平地面上时，对地面的压力。车轮与地面的总接触面积，机器人对地面的压强。
机器人漂浮在水面上时，根据漂浮条件，。排开水的体积。
先计算有用功。已知抽水效率，，机器人抽水时的功率 。
故答案为：变大；机器人静止在水平地面上时，对地面的压强是；机器人漂浮在水面上进行排水作业时，排开水的体积是；该机器人抽水时的功率是10000W。
根据液体压强公式，机器人进入水中深度h增加，所以机器人底部受到水的压强变大。
机器人静止在水平地面上时，对地面的压力。车轮与地面的总接触面积，机器人对地面的压强。
机器人漂浮在水面上时，根据漂浮条件，液gV排。排开水的体积。
先计算有用功。已知抽水效率，，机器人抽水时的功率。
本题考查液体压强与深度的关系及压强公式的计算，阿基米德原理的计算及功率的计算。
23.【答案】开关接触2、1 触点时流出温水； ； 3300 W； C
【解析】开关位置与温水的关系：当开关处于接触2、1 触点的位置时，只有电阻R1接入电路。根据可知，在电源电压一定的情况下，电路中电阻最大时，功率最小，此时放出的是温水。
温水档接入电阻的阻值：已知温水挡的电功率是，家庭电路电压，接入电阻的阻值。
热水挡的电功率：当开关处于热水档，即接触3、4触点时，电阻R1和R2并联接入电路。则热水档的电功率P热水。
水温升高的度数：不考虑热量损失，电热水龙头消耗的电能全部转化为水吸收的热量。由 132000J，根据Q吸，，解得。
答：开关接触2、1 触点时流出温水；；； C。
当开关处于接触2、1 触点的位置时，只有电阻R1接入电路。根据
可知，在电源电压一定的情况下，电路中电阻最大时，功率最小，此时放出的是温水。
温水档接入电阻的阻值：已知温水挡的电功率是，家庭电路电压，接入电阻的阻值。
热水挡的电功率：当开关处于热水档，即接触3、4触点时，电阻和并联接入电路。则热水档的电功率。
水温升高的度数：不考虑热量损失，电热水龙头消耗的电能全部转化为水吸收的热量。
本题是加热挡位的基本题型，考查电路分析、利用比热容计算热量和电功率的综合计算。
