模拟预测试题 2025年中考物理复习备考
一、单选题
1．下列与中学生有关的数据，符合实际的是（　　）
A．中学生课桌的高度约为1.5m B．中学生的体重约为500N
C．中学生百米跑的速度约为15m/s D．中学生的正常体温约为39℃
2．如图所示，“八音盒”是一种机械音乐盒。上紧发条后圆筒转动，圆筒上按一定规律分布着一些凸点，它们拨动簧片就会奏出乐曲。八音盒发声时，下列说法正确的是（　　）
A．发出的声音是由空气柱振动产生的 B．发出的声音是超声波
C．长度不同的簧片发出声音的音调不同 D．发出的声音一定不会是噪声
3．关于安全用电，下列做法正确的是（　　）
A．更换灯泡前断开电源 B．使用正在充电的手机接打电话
C．在高压线附近放风筝 D．使用试电笔时手接触笔尖金属体
4．端午节是我国的传统节日，有吃粽子的习俗。小明学习煮粽子时发现其中涉及许多物理知识，下列说法不正确的是（　　）
A．粽子温度升高是通过热传递的方式改变内能的
B．粽子散发香味，说明分子在不停地做无规则运动
C．水沸腾后会出现大量“白雾”是汽化形成的
D．水沸腾后继续加热，水的温度保持不变
5．关于图所示的实验或装置，下列说法正确的是（　　）
A．图甲：船闸利用了大气压原理
B．图乙：活塞压缩空气做功，把机械能转化为内能
C．图丙：梳子与头发摩擦后能吸引纸屑，梳子与纸屑一定带异种电荷
D．图丁：将自制气压计从一楼拿到二十楼，玻璃管中的水柱会下降

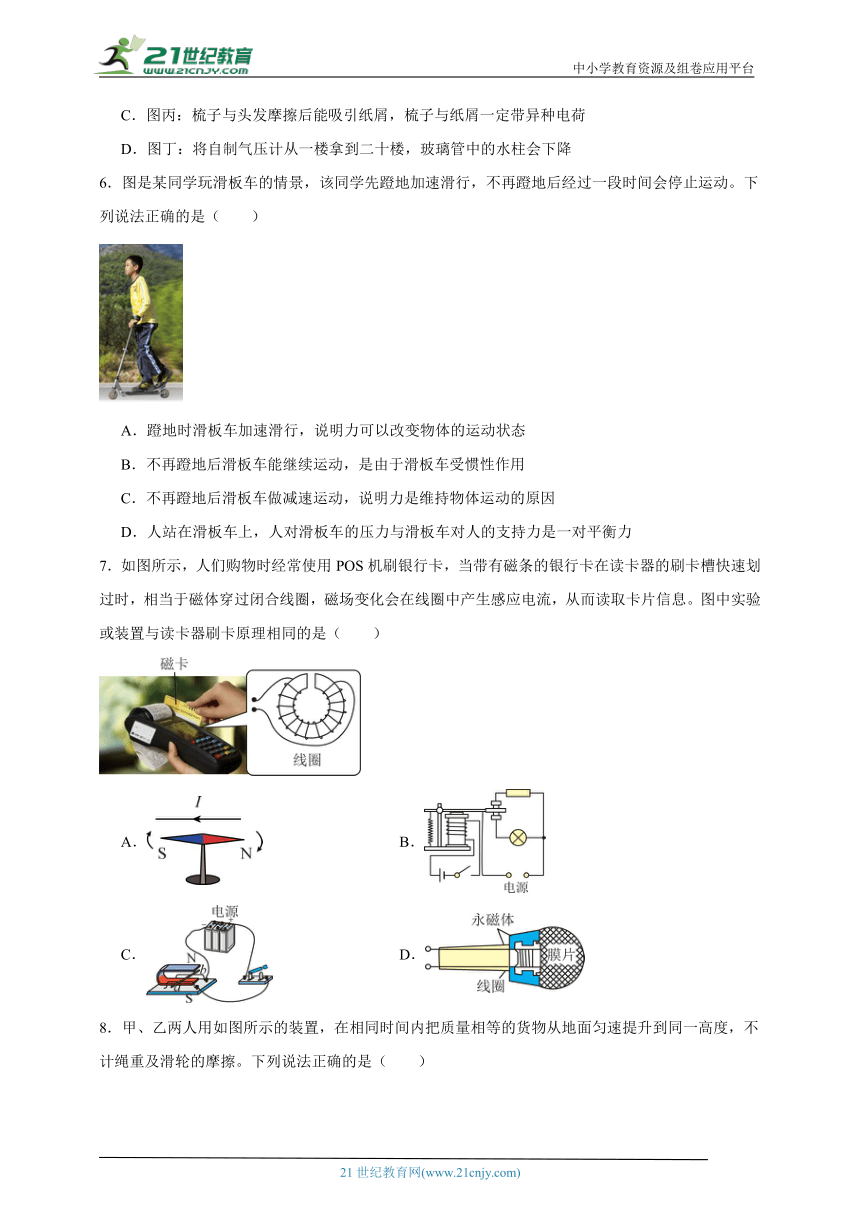

6．图是某同学玩滑板车的情景，该同学先蹬地加速滑行，不再蹬地后经过一段时间会停止运动。下列说法正确的是（　　）
A．蹬地时滑板车加速滑行，说明力可以改变物体的运动状态
B．不再蹬地后滑板车能继续运动，是由于滑板车受惯性作用
C．不再蹬地后滑板车做减速运动，说明力是维持物体运动的原因
D．人站在滑板车上，人对滑板车的压力与滑板车对人的支持力是一对平衡力
7．如图所示，人们购物时经常使用POS机刷银行卡，当带有磁条的银行卡在读卡器的刷卡槽快速划过时，相当于磁体穿过闭合线圈，磁场变化会在线圈中产生感应电流，从而读取卡片信息。图中实验或装置与读卡器刷卡原理相同的是（　　）
A． B．
C． D．

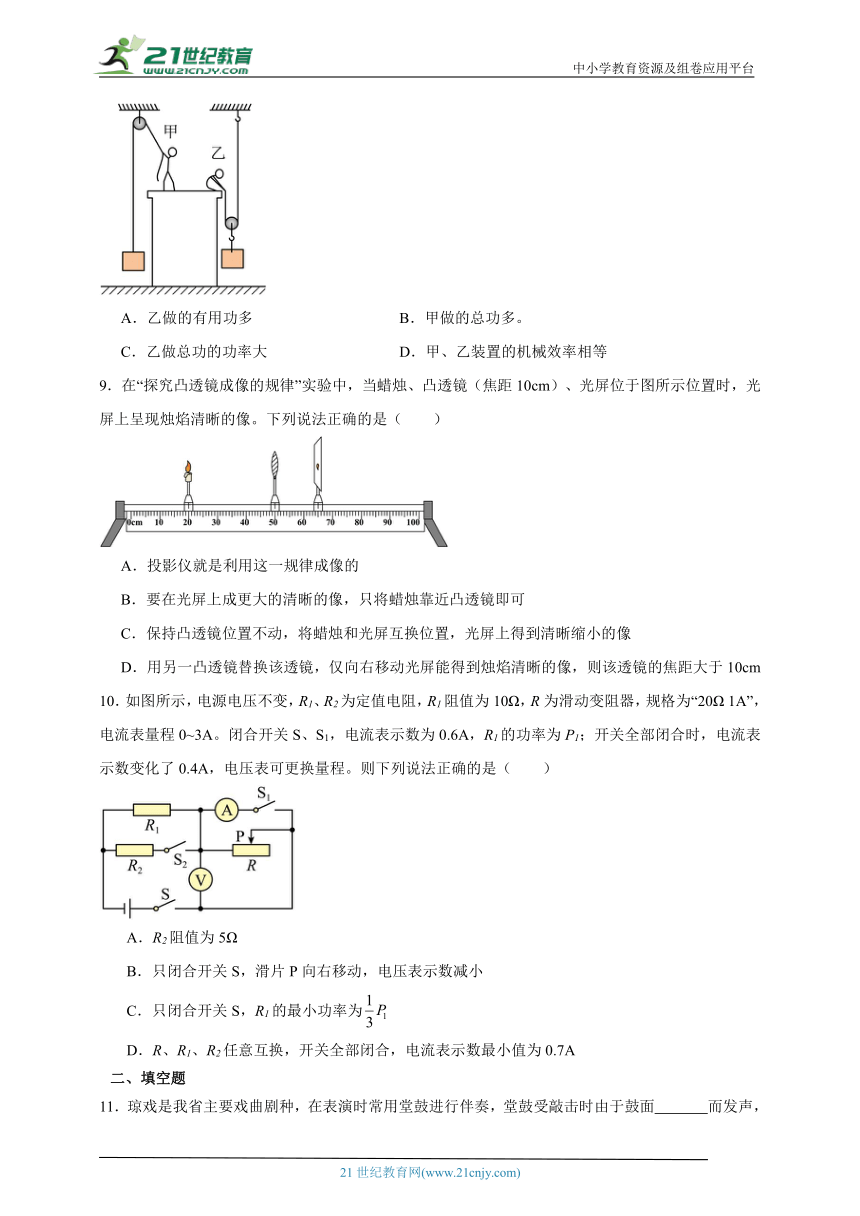

8．甲、乙两人用如图所示的装置，在相同时间内把质量相等的货物从地面匀速提升到同一高度，不计绳重及滑轮的摩擦。下列说法正确的是（　　）
A．乙做的有用功多 B．甲做的总功多。
C．乙做总功的功率大 D．甲、乙装置的机械效率相等
9．在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜（焦距10cm）、光屏位于图所示位置时，光屏上呈现烛焰清晰的像。下列说法正确的是（　　）
A．投影仪就是利用这一规律成像的
B．要在光屏上成更大的清晰的像，只将蜡烛靠近凸透镜即可
C．保持凸透镜位置不动，将蜡烛和光屏互换位置，光屏上得到清晰缩小的像
D．用另一凸透镜替换该透镜，仅向右移动光屏能得到烛焰清晰的像，则该透镜的焦距大于10cm
10．如图所示，电源电压不变，R1、R2为定值电阻，R1阻值为10Ω，R为滑动变阻器，规格为“20Ω 1A”， 电流表量程0~3A。闭合开关S、S1，电流表示数为0.6A，R1的功率为P1；开关全部闭合时，电流表示数变化了0.4A，电压表可更换量程。则下列说法正确的是（　　）
A．R2阻值为5Ω
B．只闭合开关S，滑片P向右移动，电压表示数减小
C．只闭合开关S，R1的最小功率为
D．R、R1、R2任意互换，开关全部闭合，电流表示数最小值为0.7A
二、填空题
11．琼戏是我省主要戏曲剧种，在表演时常用堂鼓进行伴奏，堂鼓受敲击时由于鼓面 而发声，听众分辨演员的声音是根据声音的 不同。（选填“音调”“响度”或“音色”）

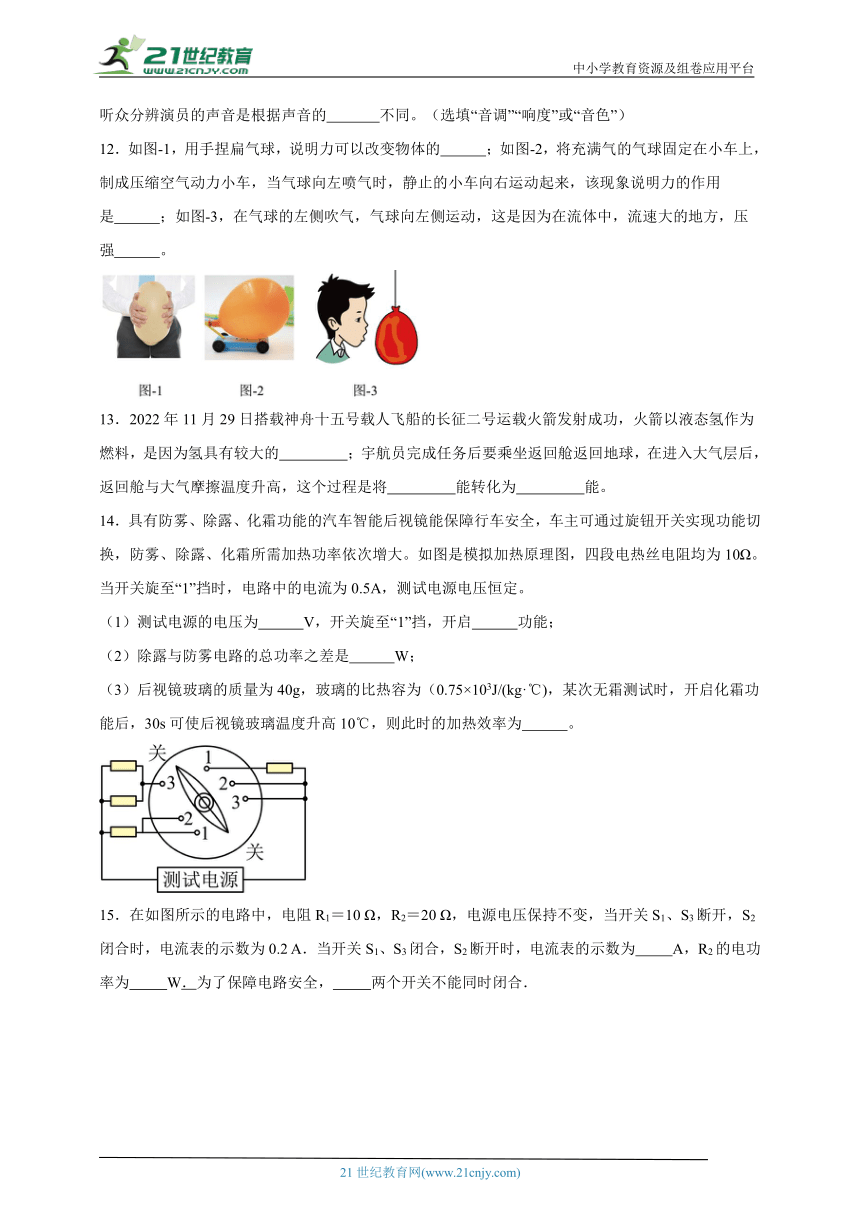

12．如图-1，用手捏扁气球，说明力可以改变物体的 ；如图-2，将充满气的气球固定在小车上，制成压缩空气动力小车，当气球向左喷气时，静止的小车向右运动起来，该现象说明力的作用是 ；如图-3，在气球的左侧吹气，气球向左侧运动，这是因为在流体中，流速大的地方，压强 。
13．2022年11月29日搭载神舟十五号载人飞船的长征二号运载火箭发射成功，火箭以液态氢作为燃料，是因为氢具有较大的 ；宇航员完成任务后要乘坐返回舱返回地球，在进入大气层后，返回舱与大气摩擦温度升高，这个过程是将 能转化为 能。
14．具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换，防雾、除露、化霜所需加热功率依次增大。如图是模拟加热原理图，四段电热丝电阻均为10Ω。当开关旋至“1”挡时，电路中的电流为0.5A，测试电源电压恒定。
（1）测试电源的电压为 V，开关旋至“1”挡，开启 功能；
（2）除露与防雾电路的总功率之差是 W；
（3）后视镜玻璃的质量为40g，玻璃的比热容为（0.75×103J/(kg·℃)，某次无霜测试时，开启化霜功能后，30s可使后视镜玻璃温度升高10℃，则此时的加热效率为 。

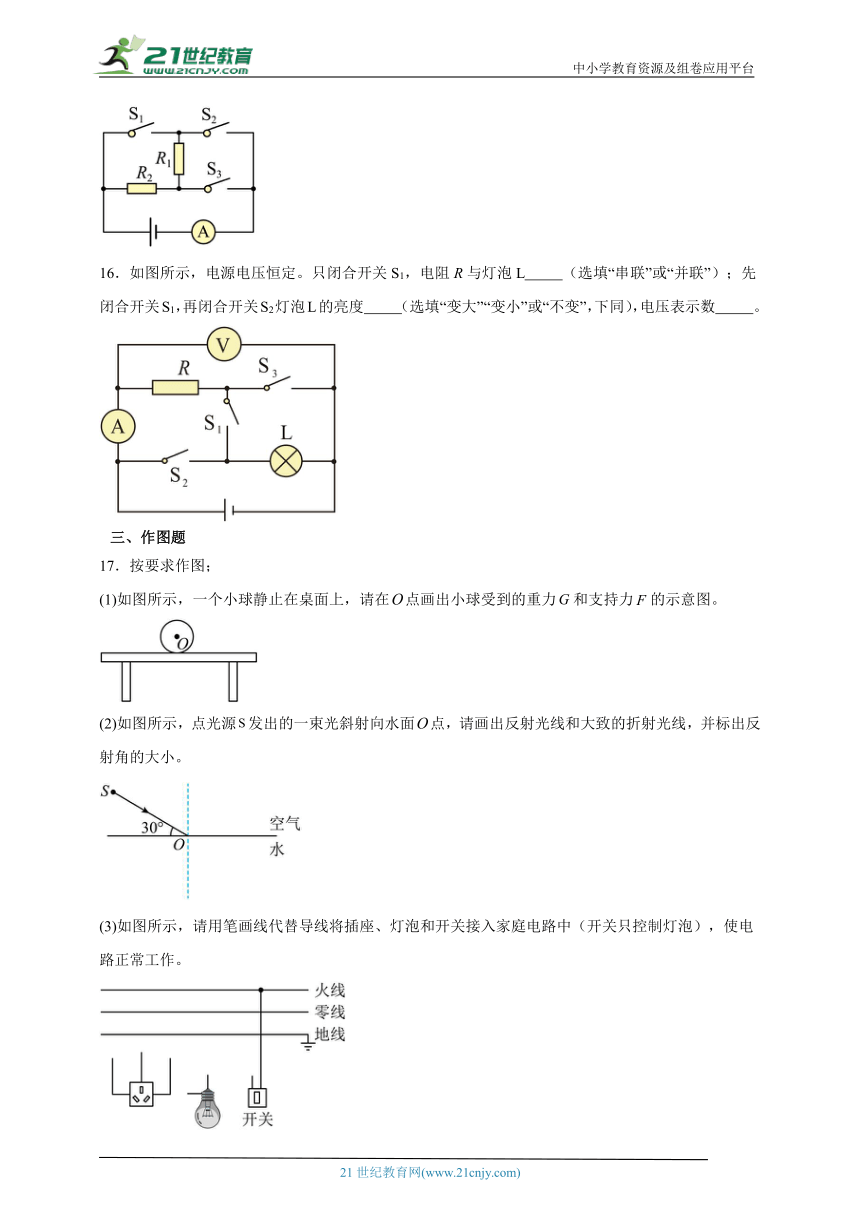

15．在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A．当开关S1、S3闭合，S2断开时，电流表的示数为 A，R2的电功率为 W．为了保障电路安全， 两个开关不能同时闭合．

16．如图所示，电源电压恒定。只闭合开关S1，电阻R与灯泡L （选填“串联”或“并联”）；先闭合开关S1，再闭合开关S2灯泡L的亮度 （选填“变大”“变小”或“不变”，下同），电压表示数 。
三、作图题
17．按要求作图；
(1)如图所示，一个小球静止在桌面上，请在点画出小球受到的重力和支持力的示意图。
(2)如图所示，点光源发出的一束光斜射向水面点，请画出反射光线和大致的折射光线，并标出反射角的大小。
(3)如图所示，请用笔画线代替导线将插座、灯泡和开关接入家庭电路中（开关只控制灯泡），使电路正常工作。
四、实验题
18．(1)小鲁用甲的装置探究“水沸腾的特点”：水沸腾时，温度计的示数如图乙，水的沸点为 ℃，则当地的大气压 （选填“高于”、“等于”或“低于”）一个标准大气压；图丙：烧瓶中停止沸腾的水，浇上凉水后会重新沸腾，说明 ；
(2)小刚探究某固体物质的熔化规律根据实验数据绘制了“温度-时间”图像如图丁所示：请你判断该固体是 （选填“晶体”或“非晶体”），理由是： 。
19．小明和小红测量酱油的密度：
（1）将托盘天平放在水平桌面上，游码归零，指针静止时如图甲所示，此时应将平衡螺母向 调节使天平横梁水平平衡。
（2）小明调节天平水平平衡后，进行以下操作：
①用天平测得烧杯的质量为87.4g；
②将待测酱油倒入烧杯中，向右盘中加减砝码，并调节游码在标尺上的位置，横梁恢复水平平衡时砝码和游码的位置如图乙所示；
③将烧杯中的酱油全部倒入量筒，量筒中液面达到的位置如图丙所示。
为减小实验误差，正确的操作顺序为： （填数字序号），待测酱油的密度是 。
（3）小红在实验过程中不小心将量筒打碎，在原有器材的基础上增加一个小烧杯也测出了酱油的密度。实验过程如下：
①将小烧杯放到天平上，测出空小烧杯的质量为；
②如图甲，向大烧杯中倒入适量的水，使小烧杯漂浮在水面上。用记号笔记下水面在小烧杯上对应的位置A：
③倒出大烧杯中的水并擦干净，向大烧杯中倒入适量的待测酱油；擦干小烧杯外面的水，使小烧杯漂浮在酱油面上（如图乙）。向小烧杯中倒水，直到酱油液面与 相平；
④取出小烧杯并擦干小烧杯外壁上的酱油，用天平测出小烧杯及水的总质量为；
⑤酱油密度的表达式为 （用已知物理量符号表示，水的密度为）；
⑥若在步骤④中，小烧杯外面的酱油未擦干净，会导致酱油密度的测量值 （选填“偏大”或“偏小”）。
五、计算题
20．如图甲所示，有一体积、质量忽略不计的弹簧，其两端分别固定在容器底部和正方体形状的物体上。已知物体的边长为10cm。弹簧没有发生形变时的长度为10cm，弹簧受到拉力作用后，伸长的长度与拉力F的关系如图乙所示。向容器中加水，直到物体上表面与液面相平，此时水深24cm。（g取10N/kg）求：
(1)物体底部受到水压强；
(2)物体的密度；
(3)打开出水口，当弹簧长度为10cm时，关闭出水口，求此时物体排开水的体积。
21．小明观察到高速公路进出口处设有测量货车重力的检测装置，他利用学过的物理知识设计了一套测量货车重力的模拟装置，其原理如图甲所示。OAB为水平杠杆，OB长1m，O为支点，OA：AB=1∶4，平板上物体所受重力大小通过电流表读数显示。已知定值电阻R0的阻值为10Ω，压力传感器R固定放置，R的阻值随所受压力F变化的关系如图乙所示。平板、压杆和杠杆的质量均忽略不计。
(1)当电池组电压U0=12V，平板上物体所受重力是80N时，闭合开关S，求电流表的读数；
(2)电池组用久后电压变小为U1，这时平板上物体重为100N时，电流表读数为0.3A，求U1的大小；
(3)在第（2）问情况中，电池组电压大小为U1；要求平板上重为100N的物体对应的电流表读数和电池组电压U0=12V的情况下相同，小明采取了如下解决办法：其它条件不变，只水平调节杠杆上触点的位置，判断并计算触点A应向哪个方向移动？移动多少cm？
六、综合题
22．汕尾市风车岛是红海湾与碣石湾交接处突伸入海的一个半岛，号称“粤东麒麟角”，自然景光十分迷人，岛上风车群（如图所示）是广东省内为数不多的风力发电群，雪白的风车构成了整个优美的画面.风力发电机组主要由风机叶片和发动机组成。
(1)风力发电利用的是风能，风能是清洁的 （选填“可再生”或“不可再生”）能源。
(2)风机叶片具有质量轻、强度高、耐磨损等性能，通常用密度 （选填“大”或“小”）、硬度大的复合材料制成，叶片形状像飞机的机翼，如图所示，当风吹向静止叶片时，从正面看，叶片会 （选填“顺时针”或“逆时针”）转动。
(3)叶片转动产生的动力通过传动系统传递给发电机，这个过程是将叶片的 能转化为 能。
(4)如表是一台某型号风车在不同风速下获得的能量情况，当风速为时，这台风机工作产生的电能可供1只“”电灯正常工作，则该风机发电的效率是 。
平均风速/（） 5 10 15 20
内获得的能量/（） 1 8 27 64
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A C B A D C D D
1．B
【详解】A．中学生课桌的高度约为学生身高的一半，即75cm=0.75m，故A不符合题意；
B．中学生的质量约50kg，中学生的重力G=mg=50kg×10N/kg=500N
故B符合题意；
C．中学生百米跑的成绩一般最快在12s左右，速度约为，故C不符合题意；
D．中学生的正常体温较稳定，一般约为37℃，故D不符合题意。
故选B。
2．C
【详解】A．发出的声音是由簧片振动产生的，故A错误；
B．发出的声音能被人耳听到，不是超声波，故B错误；
C．长度不同的簧片振动时，振动的快慢不同，即振动的频率不同，则产生声音的音调就不同，故C正确；
D．发出的声音如果干扰到人们的正常休息、工作和学习，也会是噪声，故D错误。
故选C。
3．A
【详解】A．为防止触电，更换灯泡前应该断开电源，防止发生触电，故A正确；
B．正在充电的手机因为连接电路，可能发生漏电现象，不能接打电话，故B错误；
C．高压线下面放风筝，存在由于风筝飞的过高，接触高压线导致触电，不符合用电安全，故C错误；
D．使用试电笔时，手必须接触笔尾金属体，用笔尖接触被检测导线，构成回路，才能辨别火线和零线，手接触笔尖金属体会发生触电，故D错误。
故选A。
4．C
【详解】A．煮粽子时，粽子吸收热量，温度升高，内能增大，是通过热传递的方式使内能增加的，故A正确，不符合题意；
B．“粽香四溢”说明分子在不停地做无规则运动，属于扩散现象，故B正确，不符合题意；
C．煮粽子时，锅内温度水蒸气温度较高，锅周边“白气”的形成是由于锅内温度高的水蒸气上升，遇到锅外温度较低的空气液化形成的小水滴，故C错误，符合题意；
D．根据液体沸腾的特点可知，水沸腾后继续吸收热量，温度保持不变，故D正确，不符合题意。
故选C。
5．B
【详解】A．图甲：船闸的两端开口，底部相连通，利用了连通器的原理，故A错误；
B．图乙：活塞压缩空气做功，活塞对气体做功，把机械能转化为内能，故B正确；
C．异种电荷相吸引，带电体吸引不带电的物体。图丙：梳子与头发摩擦后能吸引纸屑，梳子与纸屑可能带异种电荷，也可能带电的梳子吸引不带电的纸屑，故C错误；
D．海拔高度越高，大气压越小。图丁：将自制气压计从一楼拿到二十楼，玻璃瓶外气压减小，玻璃瓶内气压不变，在内外气压差的作用下，玻璃管中的水柱会上升，故D错误。
故选B。
6．A
【详解】A．蹬地给滑板施加力，滑板加速滑行，速度大小发生变化，即运动状态发生变化，说明力可以改变物体的运动状态，故A正确；
B．滑板车继续运动，是因为具有惯性，惯性是物体的一种属性，只能说“具有”或者“由于”惯性，不能说受到惯性的作用，故B错误；
C．不再蹬地后滑板车减速滑行是因为受到阻力，改变了物体的运动状态，力不是维持物体运动状态的原因而是改变物体运动状态的原因，故C错误；
D．力的作用是相互的，人对滑板车有压力的同时滑板车对人有支持力，且大小相等，方向相反，作用在不同物体，所以是一对相互作用力，故D错误。
故选A。
7．D
【详解】“带有磁条的银行卡在读卡器的刷卡槽快速划过时，相当于磁体穿过闭合线圈，磁场变化会在线圈中产生感应电流，从而读取卡片信息”这一现象是电磁感应现象，
A．A选项中是奥斯特实验，是电流的磁效应，故A不符合题意；
B．B选项是电磁继电器的使用，利用电流的磁效应，故B不符合题意；
C．C选项是通电导体在磁场中受到力的作用，故C不符合题意；
D．D选项是振动的膜片产生变化的电流，是电磁感应现象，故D符合题意。
故选D。
8．C
【详解】A．甲、乙两人分别用装置把质量相等的货物从地面匀速提升到同一高度，根据可判断，甲、乙两人做的有用功一样多，故A错误；
B．因为不计绳重及滑轮的摩擦，所以甲使用定滑轮提升货物时不做额外功，即，而乙使用动滑轮提升货物时要对动滑轮做额外功，即，所以可判断甲做的总功小于乙做的总功，故B错误；
C．已推理出甲做的总功小于乙做的总功，又因为两人做功时间相同，根据功率定义公式可知，乙做总功的功率大，故C正确；
D．因为不计绳重及滑轮的摩擦，甲装置的机械效率为100%，乙装置因对动滑轮要做额外功，机械效率必定小于100%，两装置的机械效率不相等，故D错误。
故选C。
9．D
【详解】A．如图，物距大于像距，此时成倒立、缩小的实像，照相机就是利用这一规律成像的，故A错误；
B．根据凸透镜成实像规律“物近像远，像变大”可知，要在光屏上成更大的清晰的像，需将蜡烛靠近凸透镜，光屏远离凸透镜，故B错误；
C．保持凸透镜位置不动，根据凸透镜成像规律以及光路可逆可知，将蜡烛和光屏互换位置，此时物距小于像距，光屏上成倒立、放大的实像，故C错误；
D．用另一凸透镜替换该透镜，仅向右移动光屏能得到烛焰清晰的像，说明此时像推迟会聚，凸透镜会聚能力减弱，该透镜的焦距大于10cm，故D正确。
故选D。
10．D
【详解】A．闭合开关S、S1，电路为定值电阻R1的简单电路，电流表示数为0.6A，由欧姆定律得，电源电压为
开关全部闭合时， R1、R2并联，电流表测量干路电流，此时电路电阻变小，由欧姆定律得，电路总电流变大，电流表示数变化了0.4A，则电流表示数最大0.4A，由并联电路电流特点得，R2的电流为0.4A，由欧姆定律得，R2阻值为
故A错误；
B．只闭合开关S，定值电阻R1与变阻器R串联，电压表测量变阻器R的电压，电流表测量电路电流；滑片P向右移动，变阻器R接入电路中电阻变大，由串联电路电阻越大，分到的电压越大得电压表示数增大，故B错误；
C．只闭合开关S，当变阻器接入电路中电阻最大为20Ω时，电路电阻最大，电路电流最小，此时R1的功率最小为
而
则R1的最小功率为
故C错误；
D．R、R1、R2任意互换，开关全部闭合，与开关并联的用电器短路，当R的最大电阻与R2并联时，电路电阻最大，电路电流最小，电流表测量干路电流，则此时电流表示数最小，为
故D正确。
故选D。
11． 振动 音色
【详解】[1]表演时常用堂鼓进行伴奏，由于一切声音都是由声源振动产生的，所以堂鼓受敲击时振动，堂鼓振动发出声音。
[2]音色由发声体的材料结构决定，不同发声体的音色一般不同，现场听众是依据听到声音特性中的音色来分辨演员的声音。
12． 形状 相互的 小
【详解】[1]用手捏扁气球，气球的形状发生改变，说明力可以改变物体的形状。
[2]当气球向左喷气时，对空气有一个向左的力，由于物体间力的作用是相互的，空气也给气球有一个向右的力，所以静止的小车向右运动起来，该现象说明力的作用是相互的。
[3]向气球的左侧吹气，球左侧的空气流速变大，压强变小，右侧压强较大，由于气球受到压强差，向左侧运动。
13． 热值 机械 内
【详解】[1]燃料的热值是燃料本身的一种特性，液态氢的热值比较大，在相同条件下，与其他燃料相比，完全燃烧液态氢放出的热量较多。
[2][3]飞船返回舱进入大气层时，与空气剧烈摩擦，通过做功的方式，把机械能转化为内能，使内能增加、温度升高。
14． 10 防雾 5 50%
【详解】（1）[1][2]由题知，防雾、除露、化霜所需加热功率依次增大，即P防雾可知，电源电压一定时，开关旋至“l”挡时电路的总功率最小，开启防雾功能，同理可知，开关旋至“3”挡时开启化霜功能，开关旋至“2”挡时开启除露功能；由串联电路的电阻待点和欧姆定律可知，电源电压为
U=IR防雾=0.5A×(10Ω+10Ω)=10V
（2）[3]由（1）可知，防雾时，两段电阻丝串联，则防雾时电路的总功率为
除露时，电路为一段电阻丝的简单电路，则除露时电路的总功率
则化霜与防雾电路的总功率之差
ΔP=P化霜-P防雾=10W-5W=5W
（3）[4][5]由可知，化霜消耗的电能为
W=P化霜t=20W×30s=600J
玻璃吸收的热量
加热效率为
15． 0.9 1.8 S1、S2
【详解】分析：（1）当开关S1、S3断开，S2闭合时，两电阻串联，电流表测电路中电流，由串联电路特点和欧姆定律计算电源电压；当开关S1、S3闭合，S2断开时，两电阻并联，电流表测干路电流，由并联电路特点和欧姆定律计算干路电流．然后算出R2的电功率；
（2）为了保障电路安全，不能出现短路，分析闭合哪几个开关时，会出现短路，就得出答案；
解答：（1）由电路图可知，当开关S1、S3断开，S2闭合时，两电阻串联，电流表测电路中电流，由串联电路特点和可得电源电压：
；当开关S1、S3闭合，S2断开时，两电阻并联，电流表测干路电流，由并联电路特点和可得电流表示数：；R2的电功率；
（2）为了保障电路安全，S1、S2两个开关不能同时闭合，会出现短路，烧坏电源和导线．
故答案为(1). 0.9 (2). 1.8 (3). S1、S2
【点睛】本题考查了串联电路和并联电路特点和欧姆定律的应用，关键是正确判断开关在不同状态下电路的连接方式．
16． 串联 变大 不变
【详解】[1]只闭合开关S1，等效电路图如图所示，此时电路中R与灯泡L串联。
[2]先闭合开关S1，此时R与灯泡L串联，再闭合开关S2，则电阻R被短路，电路中只有灯泡L，总阻值将减小，则电流增大，因此小灯泡的实际功率变大，故小灯泡变亮。
[3]先闭合开关S1，电压表测量电源电压；再闭合开关S2，电压表仍然测量电源电压，故电压表示数不变。
17．(1)
(2)
(3)
【详解】（1）过重心作竖直向下的重力，在箭头的末端用G表示。小球静止受力平衡，则支持力与重力大小相等、方向相反，作用在同一条直线上，都画在重心上，如图所示：
（2）已知入射光线与水面的夹角为30°，则入射角等于90°-30°=60°
反射角等于入射角，则反射角也为60°；图中法线已经画出，根据反射角等于入射角，在空气中法线的右侧画出反射光线；再根据折射角小于入射角，在法线的右侧的水中画出折射光线，如图所示：
（3）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：
18．(1) 98 低于 气压减小，沸点降低
(2) 晶体 晶体熔化过程中不断吸热但温度保持不变
【详解】（1）[1]由乙图可知，温度计的分度值为1℃，此时的温度是98℃。
[2]气压高，沸点高；气压低，沸点低，现在水的沸点低于100℃，故现在的大气压低于一个标准大气压
[3]浇水后瓶内的气压会降低，水的沸点会降低，故瓶内的水会重新沸腾
（2）[1][2]由丁图知，该固体熔化时有熔点，且熔化过程中持续吸热，温度不变，故该固体是晶体。
19． 右 ②③① ③位置A 偏大
【详解】（1）[1]静止时指针指向分度盘中央刻度线左侧，左偏右调，将平衡螺母向右调节使天平横梁平衡。
（2）[2]若先测量空烧杯的质量，将烧杯中的酱油倒入量筒时，因烧杯内壁有酱油残留，会导致所测酱油的体积偏小，因此为减小误差，正确的操作顺序为②③①。
[3]将待测酱油倒入烧杯中，根据图乙可知烧杯和酱油的总质量为132.4g，然后将烧杯中的酱油全部倒入量筒，根据图丙可知酱油的体积，再用天平测得此时烧杯的质量为87.4g。则待测酱油的质量为
体积，待测酱油的密度为
（3）[4][5]小烧杯在水中漂浮时，浮力等于重力
小烧杯在酱油中漂浮时
向小烧杯中倒水，直到酱油液面与A相平，两次液面均到达小烧杯同一位置A，则，联立可得酱油密度表达式为。
[6]⑥若在步骤④中，小烧杯外面的酱油未擦干净，会导致测得的偏大，由酱油密度表达式可知会导致酱油密度的测量值偏大。
20．(1)1000Pa
(2)0.6×103kg/m3
(3)6×10-4m3
【详解】（1）物体下表面受到的液体压强为
（2）物体在上表面与液面相平时受到的浮力为
向容器中加水，直到物体上表面与液面相平，此时水深24cm，则弹簧的伸长量为
由图乙知道，物体受到的弹力大小为4N；物体在弹力、重力、浮力作用下处于平衡状态，利用平衡条件知道，物体受到的重力为
由知道，物体的密度为
（3）打开出水口，当弹簧长度为10cm时，没有发生形变，弹力为0，故浮力等于重力，即
根据阿基米德原理知道，此时物体排开水的体积
21．(1)0.3A
(2)9V
(3)左，3cm
【详解】（1）物体对平板的压力
根据杠杆平衡条件可得，平板B端受到的压力
由图像可知，当压力传感器受到的压力为16N时，电阻为30Ω，则电路的总电阻
电流表的读数
（2）当平板上物体重为100N时，物体对平板的压力
根据杠杆平衡条件可得，平板B端受到的压力
由图像可知，当压力传感器受到的压力为16N时，电阻为20Ω，则电路的总电阻
电源电压
（3）当电池组电压U0=12V时，平板上重为100N的物体对应的电流表读数为
电池组电压大小为U1，电流为0.4A时，电路的总电阻
压敏电阻的阻值
由图像可知，当压力传感器的电阻为12.5Ω时，受到的压力为23N，由杠杆平衡条件
解得
A点移动前，OA的长度
触点A应向左移动，移动的距离
22．(1)可再生
(2) 小 逆时针
(3) 机械 电
(4)15%
【详解】（1）风能是因空气流动产生的能量，空气会不断流动补充，取之不尽用之不竭，所以风能是清洁的可再生能源。
（2）[1]风机叶片要求质量轻，所以通常用密度小的复合材料制成。
[2]从正面看，叶片形状像飞机机翼，上表面凸起，空气流速大，根据流体压强与流速的关系，流速大的地方压强小，下表面空气流速小压强大，会产生向上的压力差，从而使叶片A 逆时针转动。
（3）[1][2]叶片在风力作用下转动，具有机械能（动能） ，通过传动系统传递给发电机，发电机将机械能转化为电能。
（4）当风速为10m/s时，由表格可知1s其获得的能量是，而电灯正常工作2min所消耗的电能是，故发电的效率
