欧姆定律重点考点单选题 押题练
2025年中考物理三轮复习备考

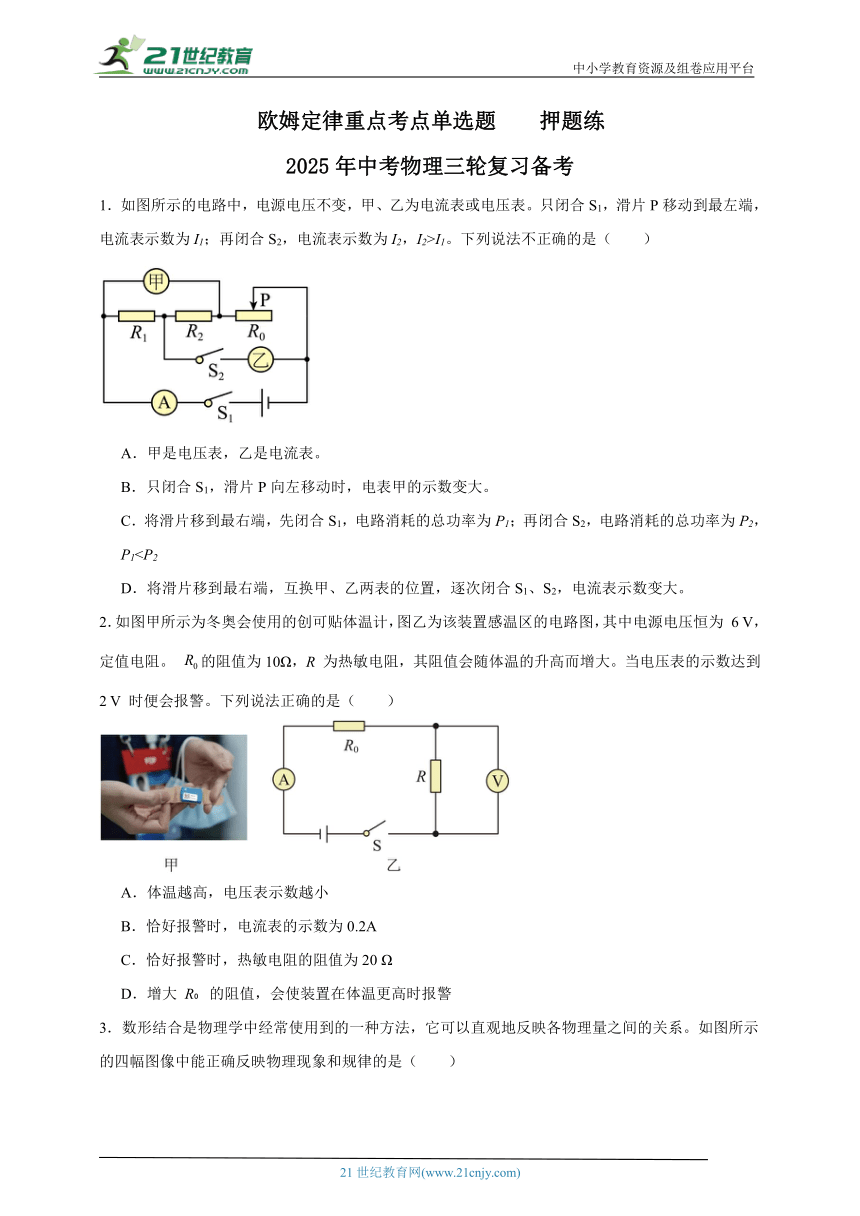

1．如图所示的电路中，电源电压不变，甲、乙为电流表或电压表。只闭合S1，滑片P移动到最左端，电流表示数为I1；再闭合S2，电流表示数为I2，I2>I1。下列说法不正确的是（　　）
A．甲是电压表，乙是电流表。
B．只闭合S1，滑片P向左移动时，电表甲的示数变大。
C．将滑片移到最右端，先闭合S1，电路消耗的总功率为P1；再闭合S2，电路消耗的总功率为P2，P1D．将滑片移到最右端，互换甲、乙两表的位置，逐次闭合S1、S2，电流表示数变大。
2．如图甲所示为冬奥会使用的创可贴体温计，图乙为该装置感温区的电路图，其中电源电压恒为 6 V，定值电阻。 的阻值为10Ω，R 为热敏电阻，其阻值会随体温的升高而增大。当电压表的示数达到 2 V 时便会报警。下列说法正确的是（　　）
A．体温越高，电压表示数越小
B．恰好报警时，电流表的示数为0.2A
C．恰好报警时，热敏电阻的阻值为20 Ω
D．增大 R 的阻值，会使装置在体温更高时报警

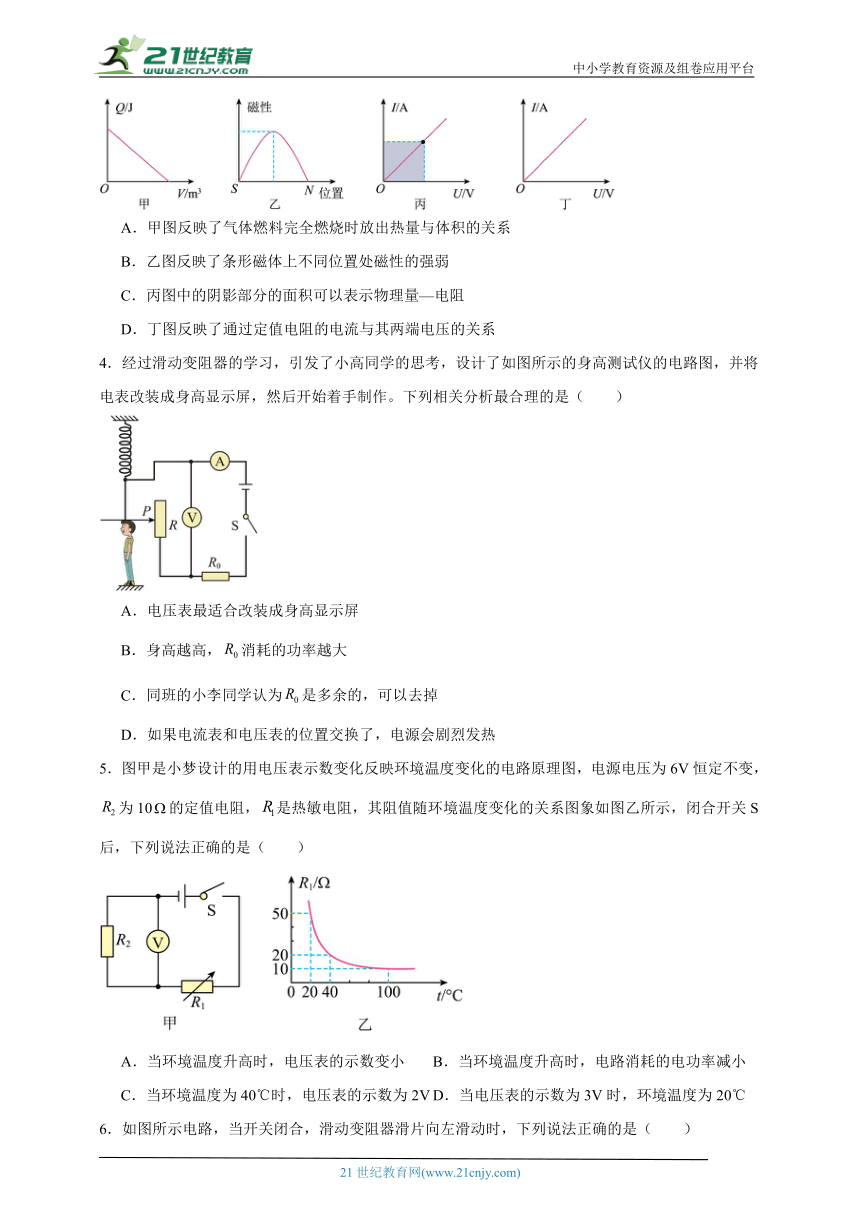

3．数形结合是物理学中经常使用到的一种方法，它可以直观地反映各物理量之间的关系。如图所示的四幅图像中能正确反映物理现象和规律的是（　　）
A．甲图反映了气体燃料完全燃烧时放出热量与体积的关系
B．乙图反映了条形磁体上不同位置处磁性的强弱
C．丙图中的阴影部分的面积可以表示物理量—电阻
D．丁图反映了通过定值电阻的电流与其两端电压的关系
4．经过滑动变阻器的学习，引发了小高同学的思考，设计了如图所示的身高测试仪的电路图，并将电表改装成身高显示屏，然后开始着手制作。下列相关分析最合理的是（　　）
A．电压表最适合改装成身高显示屏
B．身高越高，消耗的功率越大
C．同班的小李同学认为是多余的，可以去掉
D．如果电流表和电压表的位置交换了，电源会剧烈发热
5．图甲是小梦设计的用电压表示数变化反映环境温度变化的电路原理图，电源电压为6V恒定不变，为10的定值电阻，是热敏电阻，其阻值随环境温度变化的关系图象如图乙所示，闭合开关S后，下列说法正确的是（　　）
A．当环境温度升高时，电压表的示数变小 B．当环境温度升高时，电路消耗的电功率减小
C．当环境温度为40℃时，电压表的示数为2V D．当电压表的示数为3V时，环境温度为20℃

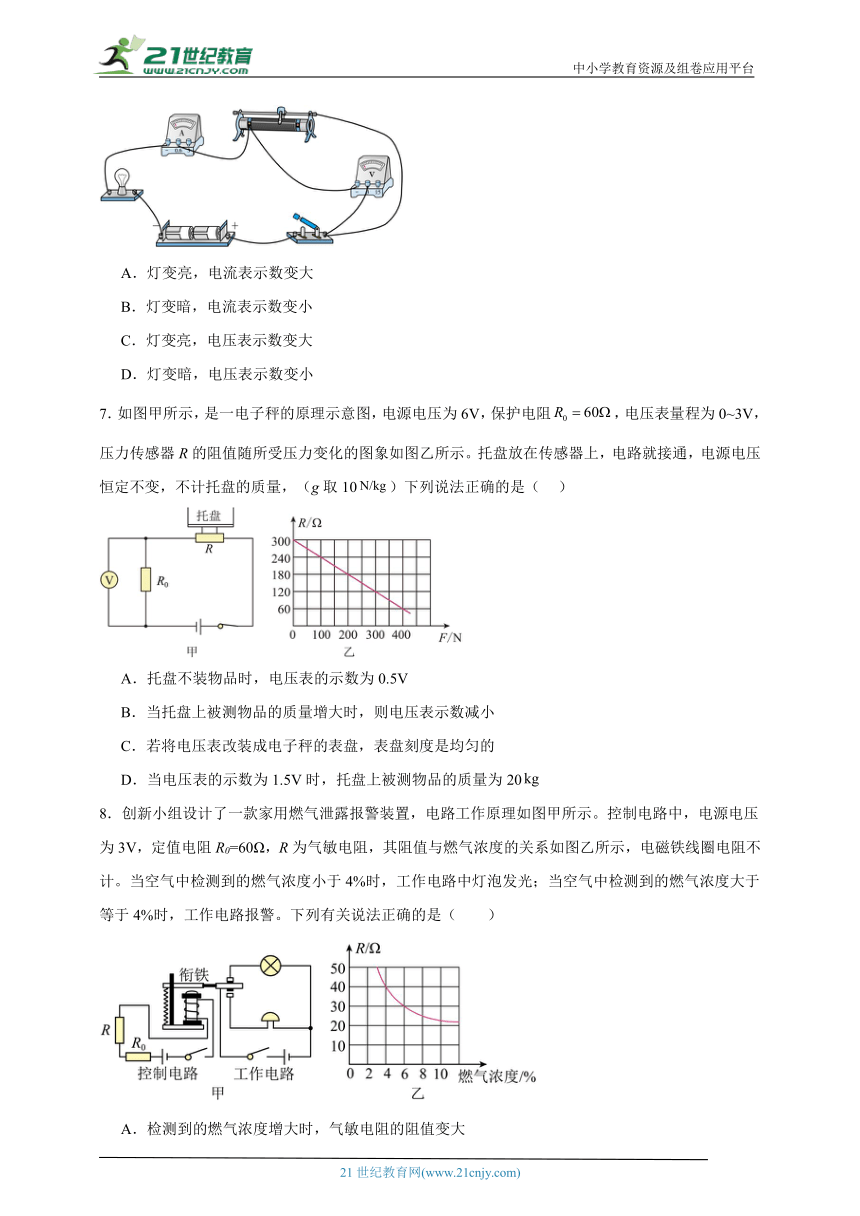

6．如图所示电路，当开关闭合，滑动变阻器滑片向左滑动时，下列说法正确的是（　　）
A．灯变亮，电流表示数变大
B．灯变暗，电流表示数变小
C．灯变亮，电压表示数变大
D．灯变暗，电压表示数变小
7．如图甲所示，是一电子秤的原理示意图，电源电压为6V，保护电阻，电压表量程为0~3V，压力传感器R的阻值随所受压力变化的图象如图乙所示。托盘放在传感器上，电路就接通，电源电压恒定不变，不计托盘的质量，（g取10）下列说法正确的是（ ）
A．托盘不装物品时，电压表的示数为0.5V
B．当托盘上被测物品的质量增大时，则电压表示数减小
C．若将电压表改装成电子秤的表盘，表盘刻度是均匀的
D．当电压表的示数为1.5V时，托盘上被测物品的质量为20
8．创新小组设计了一款家用燃气泄露报警装置，电路工作原理如图甲所示。控制电路中，电源电压为3V，定值电阻R0=60Ω，R为气敏电阻，其阻值与燃气浓度的关系如图乙所示，电磁铁线圈电阻不计。当空气中检测到的燃气浓度小于4%时，工作电路中灯泡发光；当空气中检测到的燃气浓度大于等于4%时，工作电路报警。下列有关说法正确的是（　　）
A．检测到的燃气浓度增大时，气敏电阻的阻值变大
B．检测到的燃气浓度增大时，控制电路消耗的总功率变小
C．检测到的燃气浓度为4%时，控制电路中电流为0.03A
D．若用另一定值电阻R1替换R0（R1>R0），则报警时燃气浓度小于4%

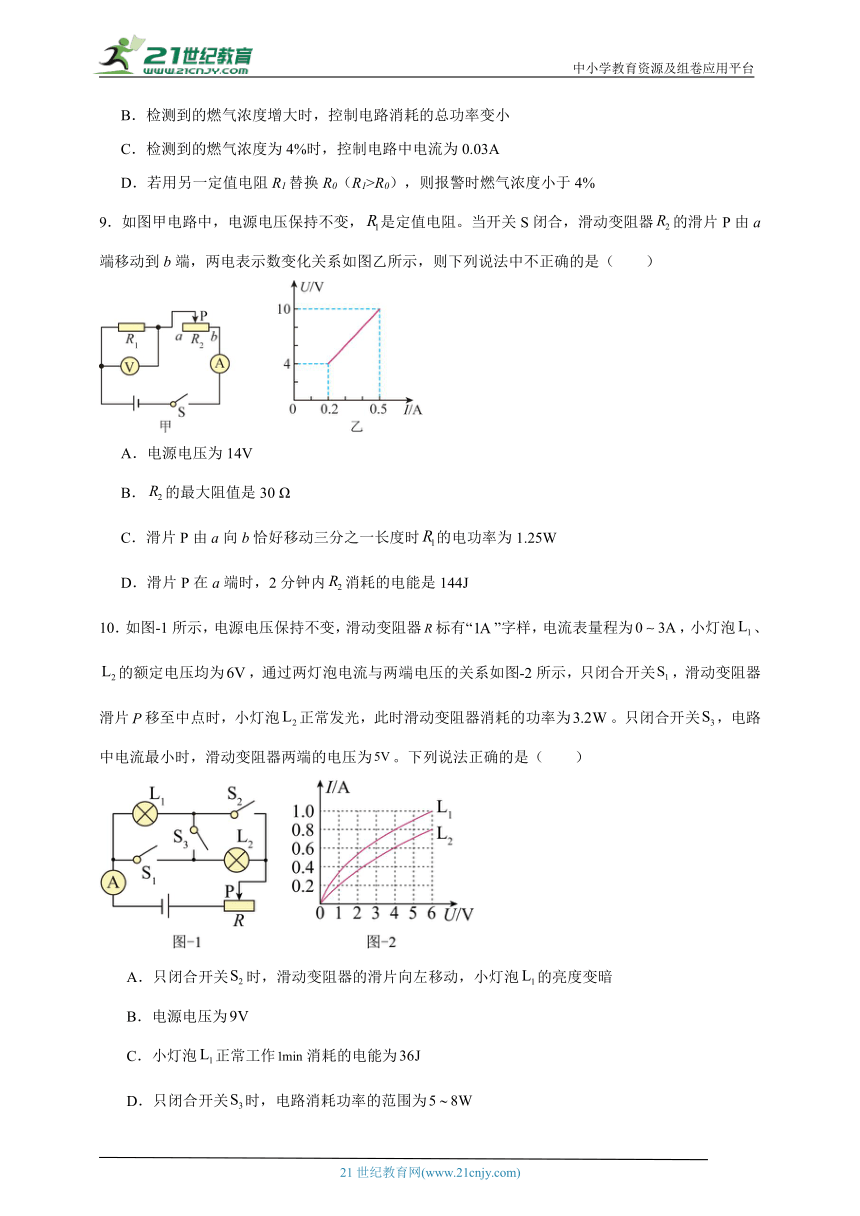

9．如图甲电路中，电源电压保持不变，是定值电阻。当开关S闭合，滑动变阻器的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，则下列说法中不正确的是（　　）
A．电源电压为14V
B．的最大阻值是30 Ω
C．滑片P由a向b恰好移动三分之一长度时的电功率为1.25W
D．滑片P在a端时，2分钟内消耗的电能是144J
10．如图-1所示，电源电压保持不变，滑动变阻器标有“”字样，电流表量程为，小灯泡、的额定电压均为，通过两灯泡电流与两端电压的关系如图-2所示，只闭合开关，滑动变阻器滑片移至中点时，小灯泡正常发光，此时滑动变阻器消耗的功率为。只闭合开关，电路中电流最小时，滑动变阻器两端的电压为。下列说法正确的是（　　）
A．只闭合开关时，滑动变阻器的滑片向左移动，小灯泡的亮度变暗
B．电源电压为
C．小灯泡正常工作消耗的电能为
D．只闭合开关时，电路消耗功率的范围为

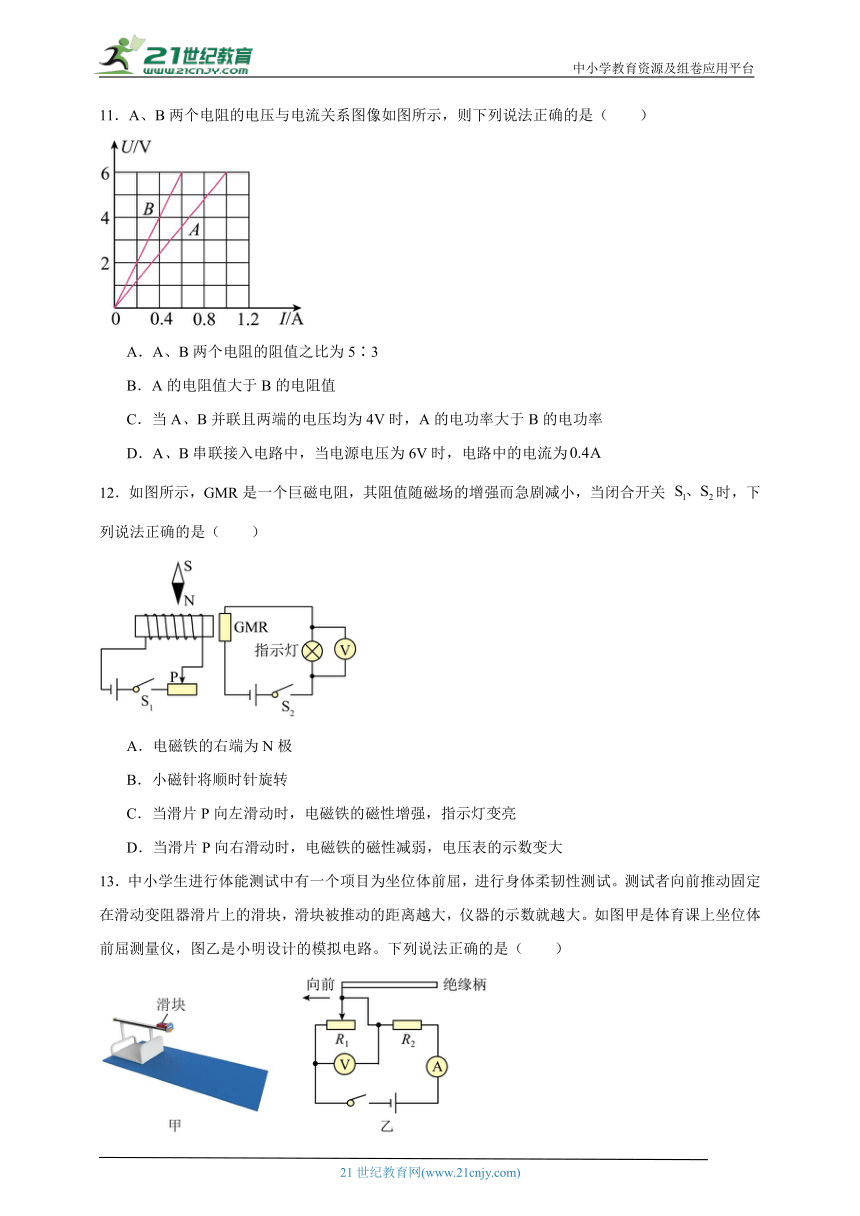

11．A、B两个电阻的电压与电流关系图像如图所示，则下列说法正确的是（　　）
A．A、B两个电阻的阻值之比为5∶3
B．A的电阻值大于B的电阻值
C．当A、B并联且两端的电压均为4V时，A的电功率大于B的电功率
D．A、B串联接入电路中，当电源电压为6V时，电路中的电流为
12．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关 时，下列说法正确的是（　　）
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当滑片P向左滑动时，电磁铁的磁性增强，指示灯变亮
D．当滑片P向右滑动时，电磁铁的磁性减弱，电压表的示数变大
13．中小学生进行体能测试中有一个项目为坐位体前屈，进行身体柔韧性测试。测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，仪器的示数就越大。如图甲是体育课上坐位体前屈测量仪，图乙是小明设计的模拟电路。下列说法正确的是（　　）
A．向前推的距离越大，电压表示数越大
B．向前推的距离越小，电路的总功率越大
C．闭合开关不推动时，电路中的电流为零
D．此电路设计中，用电流表示数反映测量成绩
14．如图所示是灯泡L与电阻R的电流与电压关系图像，下列说法错误的是（　　）
A．电阻R的电阻是10Ω
B．灯泡L的阻值随温度的增大而增大
C．若L与R并联接在电源上通过干路的电流是0.6A，则此时电源电压为2V
D．若L与R串联在5V的电源上使用时，则电路中的电流为0.4A
15．如图所示是小明设计的学校楼道防踩踏报警电路，当压力高于某一设定值时，电铃发声报警，图中压敏电阻R1的阻值随压力的增大而减小，下列说法正确的是（　　）
A．电铃应接在B和D之间
B．闭合开关后，电磁铁的上端为S极
C．减少电磁铁的线圈匝数，可以提高报警器的灵敏度
D．为使该报警电路在压力更小时报警，可将R2的滑片向下移
16．如图-1所示是科技小组的同学设计的尾气排放检测电路，尾气浓度大小显示表由电压表改装而成，尾气浓度越大，显示表的示数越大。电源电压保持不变，ab、cd之间分别接入定值电阻或气敏电阻。气敏电阻的阻值与尾气浓度的关系如图-2所示。下列说法正确的是（　　）
A．气敏电阻的阻值随尾气浓度升高而增大
B．间接定值电阻，间接气敏电阻
C．尾气浓度升高时，电路的总功率变小
D．长时间使用后电源电压降低，显示器显示的尾气浓度的值会偏大
17．“干簧管”为磁敏开关，当磁体靠近时簧片磁化相吸接通电路。如图所示，闭合开关S，电路稳定后移去磁体，则（　　）
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电阻R1功率变小，电路总功率变小
D．电阻R2功率变大，电路总功率变大
18．如图-1是科技小组设计的“智能温控小屋”简化电路，受控电路功率随时间的变化关系如图-2所示。当室温上升至28℃时冷却系统开始工作，当室温降至23℃时停止工作。R1为热敏电阻，其阻值随温度的升高而减小，当控制电路中的电流为0.15A时，衔铁刚好被吸下，控制电路电源电压恒为3V。定值电阻R0阻值为100Ω，线圈电阻忽略不计。下列说法正确的是（　　）
A．控制电路通电，电磁铁的上端为N极
B．受控电路工作时，通过电阻R0的电流为0.12A
C．热敏电阻R1的变化范围是10~25Ω
D．受控电路30min内消耗的电能为1.44×106J
参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 D D D A C A D C A D
题号 11 12 13 14 15 16 17 18
答案 C C D C A B C D
1．D
【详解】A．只闭合S1，滑片P移动到左端，电流表示数为I1；若甲为电流表，则此时电源会被短路，故甲为电压表；由于电压表接入电路中时相当于是断路，若乙为电压表，闭合开关S2，整个电路的总电阻不变，电流表示数不变，不符合题意，所以乙是电流表，故A正确，不符合题意；
B．只闭合S1，该电路为串联电路，电压表甲测量的是R1、R2两端的电压，滑片P向左移动时，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，根据U=IR可知，R1、R2两端的电压变大，电压表示数变大，故B正确，不符合题意；
C．将滑片移到右端，先闭合S1，三个电阻串联接入电路中；再闭合S2，R0、R2被短路，根据串联电路的电阻关系可知，此时电路的总电阻变小，根据公式可知，电路消耗的功率会变大，即P1D．将滑片移到右端，互换甲、乙两表的位置，此时甲为电流表，乙为电压表，闭合S1，此时R1、R2被短路，滑动变阻器接入电路中，再闭合S2，由于电压表相当于断路，则电路的总电阻不变，根据欧姆定律可知，电路中的电流不变，电流表示数不变，故D错误，符合题意。
故选D。
2．D
【详解】A．根据串联电路中的电流处处相等 ，得出串联分压关系，电阻越大，分压越多，热敏电阻R的阻值随体温升高而增大时，R两端电压（电压表示数）也增大，故A错误；
B．报警时电压表示数为2V，R0两端电压为U0=U总-UR=6V-2V=4V
电流
故B错误；
C．报警时热敏电阻阻值
故C错误；
D．增大R0阻值会使总电流减小，需要更高的R阻值才能达到2V报警电压，即需要在体温更高时才会报警，故D正确。
故选D。
3．D
【详解】A．根据公式Q=qV，气体燃料完全燃烧时，热值q不变，放出热量Q与体积V应成正比，图像应为过原点的直线。但甲图中Q随V增大而减小，故A错误；
B．条形磁体两端（磁极）磁性最强，中间磁性最弱。而乙图显示中间磁性最强，与实际规律不符，故B错误；
C．丙图是I U图像，横坐标为电压U、纵坐标为电流I，阴影面积是U与I乘积。根据P=UI，阴影面积表示电功率，而非电阻，故C错误；
D．根据欧姆定律，当R不变时，电流I与电压U成正比，图像为过原点的直线，丁图符合这一规律，故D正确。
故选D。
4．A
【详解】A．由图可知，定值电阻与滑动变阻器串联，电压表与滑动变阻器并联，测的是滑动变阻器两端电压，当人越高时，滑片将向上移动，接入的有效阻值变大，据串联分压可知，电压表示数变大，所以当人身高越高时，显示屏示数应该越大，故A符合题意；
B．当人越高时，滑动变阻器接入电路中的阻值变大，电路中的总电阻变大，则电路中的电流会变小，根据串联电路电流的特点和公式可知，R0消耗的功率越小，故B不符合题意；
C．定值电阻在当滑动变阻器接入电路中的阻值过小时，起到保护电路的作用，所以不可以去掉，故C不符合题意；
D．如果电流表和电压表的位置交换了，此时电压表串联在电路中，电压表本身电阻过大，相当于电路断路，电路中没有电流，所以电源不会发热，故D不符合题意。
故选A。
5．C
【详解】A．当环境温度升高时，热敏电阻阻值减小，热敏电阻分得的电压减小，定值电阻两端电压变大，电压表的示数变大，故A错误；
B．些环境温度升高时，热敏电阻阻值减小，电路总电阻变小，电路中电流变大，由可知，电路消耗的电功率变大，故B错误；
C．由图乙可知，当环境温度为40℃时，R1的阻值为20Ω，此时电路总电阻
此时电流
此时电压表的示数
故C正确；
D．电压表示数U2′=3V，则电流
R1 两端电压U1′=6V 3V=3V
则
由图乙，R1=10Ω时温度不是20℃，故D错误。
故选C。
6．A
【详解】由实物图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，当开关S闭合，滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，则电流表的示数变大；根据串联分压可知，滑动变阻器两端电压减小，因此电压表示变小；根据，灯泡的实际功率变大，灯泡变亮，故A正确，BCD错误。
故选A。
7．D
【详解】A．托盘不装物品时，压力传感器阻值等于300Ω，此时电路中的电流
则电压表示数，故A错误；
B．当托盘上物品的质量增大时，压力增大，压力传感器阻值减小，电流增大，根据可知保护电阻两端电压变大，故B错误；
C．由图乙可知，R与F关系为一次函数图像，即R随F的变化是均匀的，电压表示数
电压表示数与R0不成正比，变化不均匀，即电压表示数与压力不成正比，故表盘刻度不均匀，故C错误；
D．当电压表示数为1.5V时，电路中电流
电路总电阻
则由图乙可知此时托盘所受压力为200N，即被测物体质量为，故D正确。
故选D。
8．C
【详解】A．由图乙可知，气敏电阻R的阻值随燃气浓度升高而减小，与图像的描述相反，故A错误；
B．燃气浓度增大时R阻值减小，控制电路总电阻减小，根据可知，总功率增大，故B错误；
C．如图，当燃气浓度4%时，R=40Ω，电路总电阻R总=60Ω+40Ω=100Ω
电流，故C正确；
D．若用更大阻值的R1替换R0，要保持相同触发电流（0.03A），总电阻不变，那么需要R阻值需要更小，即需要更高燃气浓度才会报警，故D错误。
故选C。
9．A
【详解】A．由电路图知道，R1与R2串联，电压表测R1两端的电压，电流表测串联电路中的电流。当滑片在b端时，滑动变阻器接入电路中的电阻为0Ω，电路为R1的简单电路，电压表测量的是电源电压，此时电路中的电阻最小，电流最大，则I=0.5A，由图象乙知道，电源的电压是U=10V。故A错误，符合题意；
B．当滑片位于a端时，滑动变阻器接入电路中的电阻最大，串联电路的总电阻最大，电路中的电流最小，电压表V的示数最小，由图象知道，此时U1 '=4V，电路中电流I'=0.2A，所以此时R2的电压是U2=U U1′=10V-4V=6V
由欧姆定律可知，R2的最大阻值是
故B正确，不符合题意；
C．当P由a向b恰好移动三分之一长度时，则R2的接入电路中，此时电路中电流是
所以R1的电功率是P1 =(I″)2R1 =(0.25A) 2 ×20Ω=1.25W
故C正确，不符合题意；
D．当P在a端时，电路中电流是I'=0.2A， U'1=4V，所以2分钟内R2消耗的电能是W2 =U2I't=6V×0.2A×120s=144J
故D正确，不符合题意。
故选A。
10．D
【详解】A．据图-1可知，只闭合开关时，电路为灯泡L1和变阻器串联，电流表测电路中的电流，滑动变阻器的滑片向左移动，变阻器接入电路中的阻值变小，电流变大，灯泡的亮度变亮，故A错误；
B．只闭合开关，电路为灯泡L2和变阻器串联，滑动变阻器滑片移至中点时，小灯泡正常发光，则灯泡L2两端电压为6V，据图-2可知，电路中的电流为0.8A，此时滑动变阻器消耗的功率为，则变阻器两端电压为
则电源电压为
故B错误；
C．据图-2可知，小灯泡正常工作时，电路中的电流为1A，则小灯泡正常工作消耗的电能为
故C错误；
D．只闭合开关时，电路为两灯泡与变阻器串联，由两灯泡正常发光时的电流、变阻器的规格可知，电路中允许通过的最大电流为0.8A，电路消耗的最大电功率为
由B选项可知，滑动变阻器滑片移至中点时，电路中的电流为0.8A，变阻器两端电压为4V，变阻器一半的阻值为
则变阻器的最大阻值为10Ω，根据题意，只闭合开关，电路中电流最小时，滑动变阻器两端的电压为，可得电路中的最小电流为
电路消耗的最小电功率为
电路消耗功率的范围为5 8W，故D正确。
故选D。
11．C
【详解】A．由图像知，当时，，，由得A、B的电阻分别为，，则A、B两个电阻的阻值之比为，故A错误；
B．由于，则A的电阻值小于B的电阻值，故B错误；
C．A和B并联在电压为4V的电源两端时，因并联电路中各支路两端的电压相等，都为4V，由图可知，通过A的电流大于通过B的电流，根据知，A的电功率大于B的电功率，故C正确；
D．A、B串联接入电路中，当电源电压为6V时，电路中的电流为，故D错误。
故选C。
12．C
【详解】AB．由图可知，电流从电磁铁右端流入，从电磁铁左端流出，根据安培定则可知，电磁铁的左端为N极，右端为S极，根据磁极间的相互作用可知，上方的小磁针将会逆时针旋转，故AB错误；
C．闭合开关S1、S2 时，当P向左滑动，滑动变阻器连入电路的电阻变小，控制电路中电流变大，电磁铁磁性增强，巨磁电阻的阻值减小，工作电路中电流变大，所以指示灯变亮，故C正确；
D．闭合开关S1、S2 时，当P向右滑动时，滑动变阻器连入电路的电阻变大，控制电路中电流变小，电磁铁磁性减弱，巨磁电阻的阻值增大，工作电路中电流变小，根据串联分压原理，电压表的示数减小，故D错误。
故选C。
13．D
【详解】由电路图可知，滑动变阻器R1与R2串联，电压表测R1的两端电压，电流表测电路的电流。
A．向前推的距离越大，变阻器R1连入电路的电阻越小，根据串联电阻的规律可知电路的总电阻越小，根据欧姆定律可知，电源电压不变时，电阻越小，电流越大，即电流表示数越大，根据可知R2的两端电压越大，由串联电路电压的规律可知，变阻器R1的两端电压越小，即电压表示数越小，故A错误；
B．向前推的距离越小，变阻器R1连入电路的电阻越大，根据串联电阻的规律可知电路的总电阻越大，根据欧姆定律可知，电源电压不变时，电阻越大，电流越小，根据可知电路中总功率越小，故B错误；
C．闭合开关后，电路是一个通路，电路中有电流，故C错误；
D．由A选项可知，向前推的距离越大，电流表示数越大，电压表示数越小，根据题目要求，滑块被推动的距离越大，仪器的示数就越大，故仪器要选择电流表，电流表示数反映测量成绩，故D正确。
故选D。
14．C
【详解】A．根据欧姆定律可知电阻R的电阻是
故A正确，不符合题意；
B．由图可知，当灯泡两端的电压分别为1V、2V时，通过灯泡的电流分别为0.4A、0.6A，根据欧姆定律可知灯泡电阻分别为，
灯泡L的阻值随电压的增大而增大，故B正确，不符合题意；
C．L与R并联在2V的电源上使用时，根据并联电路规律可知L与R两端的电压均为2V，由图可知通过R的电流0.2A，通过L的电流0.6A，由并联电路电流规律可得干路的电流
故C错误，符合题意；
D．由图可知，L与R串联时，电路中的电流为0.4A时，灯泡两端的电压为1V，电阻R两端的电压为4V，根据串联电路规律可得串联电路的总电压
所以L与R串联在5V的电源上使用时，通过L的电流是0.4A，故D正确，不符合题意。
故选C。
15．A
【详解】A．压敏电阻R1的阻值随压力的增大而减小。当压力增大时，压敏电阻的阻值减小，根据欧姆定律可知，控制电路的电流增大，电磁铁的磁性增强，衔铁带动动触点向下运动，电铃响报警，所以电铃应该接在B、D之间，故A正确；
B．闭合开关，电流从电磁铁的下端流入，根据安培定则可知，电磁铁的上端为N极，故B错误；
C．减少电磁铁的线圈匝数，在电流一定的情况下，电磁铁的磁性变弱，但是电磁铁的吸合电流一定，所以当衔铁被吸下时，电路中的电流会变大，电路的总电阻变小，根据串联电路的电阻关系可知，压敏电阻的阻值变小，压力变大，降低了报警器的灵敏度，故C错误；
D．根据欧姆定律可知，为了确保启动电流不变，检测电路在压力更小时报警，此时压敏电阻阻值增大，只有减小滑动变阻器的阻值，即将R2向上调节，故D错误。
故选A。
16．B
【详解】A．由图2知，尾气浓度增加时，气敏电阻的阻值减小，所以气敏电阻的阻值随尾气浓度升高而减小，故A错误；
B．由题意知，尾气浓度大小显示表由电压表改装而成，尾气浓度越大，显示表的示数越大，即电压表示数越大。图1中，定值电阻R和气敏电阻R1串联接入电路，电压表测ab两端的电压，据串联电路的分压特点知，ab间的电压增大，ab间接入电路的阻值也增大，或ab间的电阻不变，cd间的电阻减小，而气敏电阻的阻值随着尾气浓度增大而减小，所以ab间接的是定值电阻，cd间接的是气敏电阻，故B正确；
C．尾气浓度升高时，气敏电阻接入电路的阻值减小，电路的总阻值减小，电路的电流增大，据P=UI知，电路的总功率增大，故C错误；
D．当气敏电阻的阻值与电源电压降低前相同时，电路的总阻值相同，据欧姆定律知，电路的电流减小，则ab间的电压减小，所以显示器显示的尾气浓度值会偏小，故D错误。
故选B。
17．C
【详解】由电路图知：闭合开关S，“干簧管”为磁敏开关，当磁体靠近时簧片磁化相吸接通电路，定值电阻R2和电流表被短路，只有定值电阻R1接入电路中，电压表测量电源电压；
AB．电路稳定后移去磁体，“干簧管”磁敏开关断开，定值电阻R2和电流表没有被短路，正常工作，电流表测量电路中的电流，此时电路R1与R2串联，电流表示数相对于被短路时变大，由于电源电压不变，所以电压表示数不变，故AB不符合题意；
CD．根据串联电路的电阻特点可知，电路中的总电阻变大，根据欧姆定律可知，电路中的电流变小，由P=UI可知，电路总功率变小；由串联电路电流处处相等的特点，通过电阻R1的电流变小，由P=I2R1可知，电阻R1功率变小，故C符合题意，D不符合题意。
故选C。
18．D
【详解】A．根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。观察控制电路，电流从电磁铁下端流入，上端流出，所以电磁铁的下端为N极，上端为S极，故A错误；
B．受控电路工作时，控制电路的电流为0.15A，此时R0和R1并联，通过R0的电流
故B错误；
C．控制电路电流为0.15A时，冷却系统开始工作，此时室温升值28℃，根据题意可知，此时热敏电阻阻值最小，则热敏电阻最小阻值
由题意可知，冷却系统工作后，热敏电阻和定值电阻并联，在降温过程中热敏电阻阻值会增大，电流会减小，但此过程中衔铁一直被吸下，说明此过程中控制电路的总电流为0.15A，当室温降至23℃时，热敏电阻的阻值最大，控制电路的电流仍为0.15A，则此时通过热敏电阻的电流为
所以热敏电阻最大阻值
由此可知热敏电阻的变化范围是20~25Ω，故C错误；
D．由图可知受控电路冷却系统30min内工作亮20min，则其消耗的电能
故D正确。
故选D。
