中小学教育资源及组卷应用平台

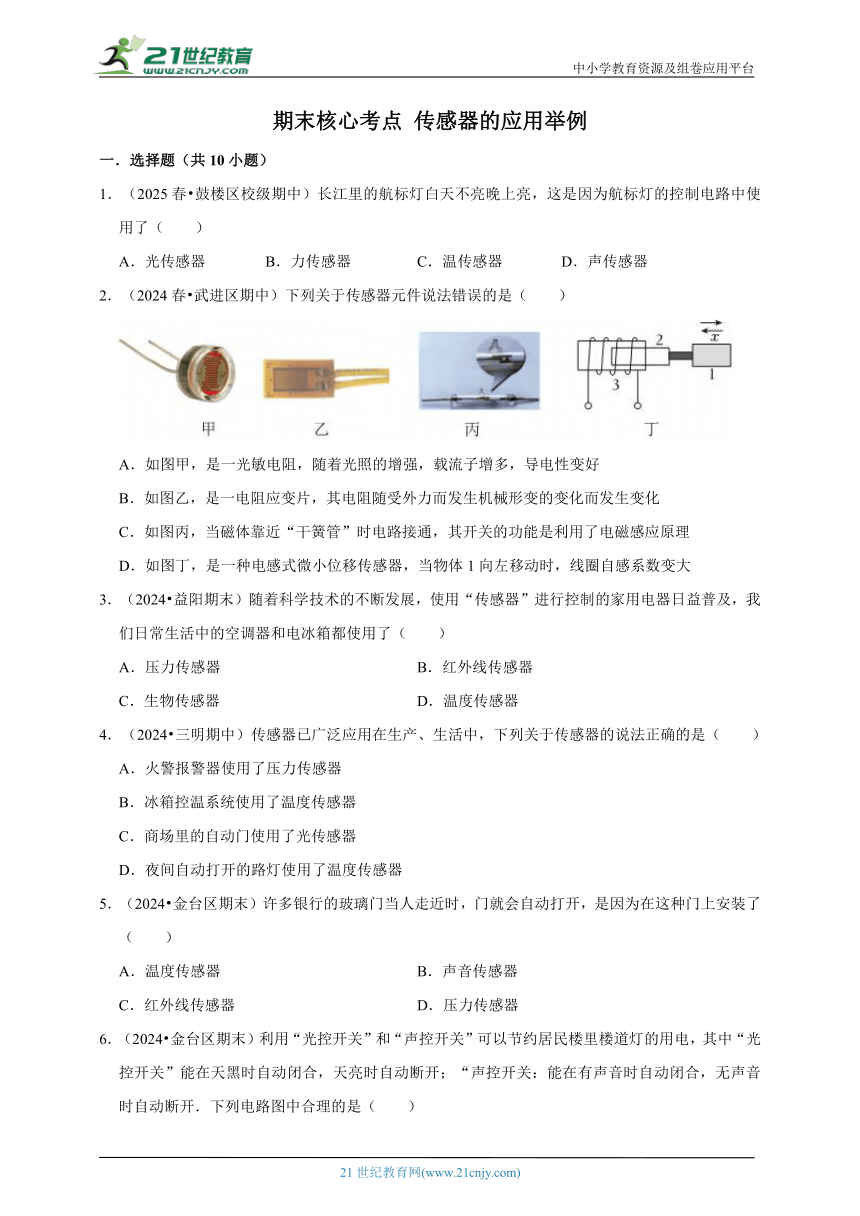

期末核心考点 传感器的应用举例
一.选择题(共10小题)
1.(2025春 鼓楼区校级期中)长江里的航标灯白天不亮晚上亮,这是因为航标灯的控制电路中使用了(  )
A.光传感器 B.力传感器 C.温传感器 D.声传感器
2.(2024春 武进区期中)下列关于传感器元件说法错误的是(  )
A.如图甲,是一光敏电阻,随着光照的增强,载流子增多,导电性变好
B.如图乙,是一电阻应变片,其电阻随受外力而发生机械形变的变化而发生变化
C.如图丙,当磁体靠近“干簧管”时电路接通,其开关的功能是利用了电磁感应原理
D.如图丁,是一种电感式微小位移传感器,当物体1向左移动时,线圈自感系数变大
3.(2024 益阳期末)随着科学技术的不断发展,使用“传感器”进行控制的家用电器日益普及,我们日常生活中的空调器和电冰箱都使用了(  )
A.压力传感器 B.红外线传感器
C.生物传感器 D.温度传感器
4.(2024 三明期中)传感器已广泛应用在生产、生活中,下列关于传感器的说法正确的是(  )
A.火警报警器使用了压力传感器
B.冰箱控温系统使用了温度传感器
C.商场里的自动门使用了光传感器
D.夜间自动打开的路灯使用了温度传感器
5.(2024 金台区期末)许多银行的玻璃门当人走近时,门就会自动打开,是因为在这种门上安装了(  )
A.温度传感器 B.声音传感器
C.红外线传感器 D.压力传感器

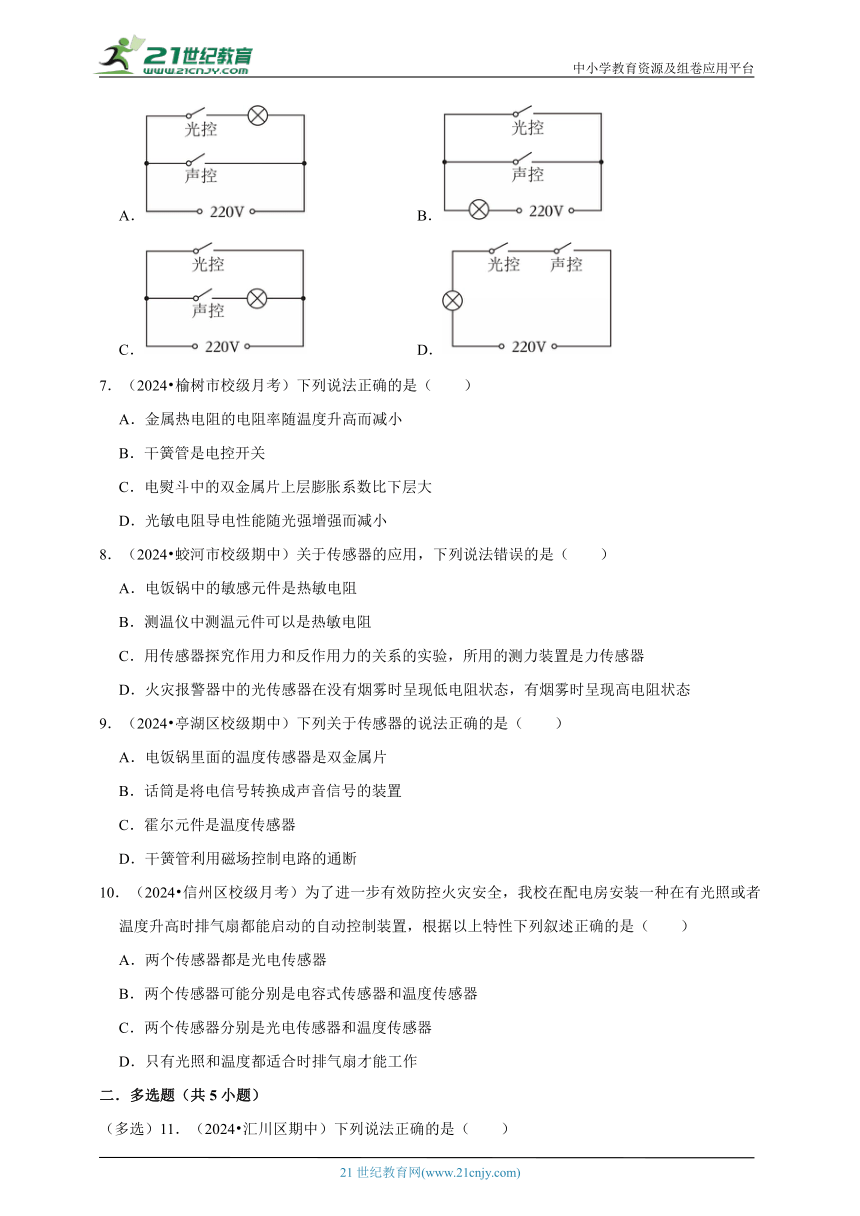

6.(2024 金台区期末)利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电,其中“光控开关”能在天黑时自动闭合,天亮时自动断开;“声控开关:能在有声音时自动闭合,无声音时自动断开.下列电路图中合理的是(  )
A. B.
C. D.
7.(2024 榆树市校级月考)下列说法正确的是(  )
A.金属热电阻的电阻率随温度升高而减小
B.干簧管是电控开关
C.电熨斗中的双金属片上层膨胀系数比下层大
D.光敏电阻导电性能随光强增强而减小
8.(2024 蛟河市校级期中)关于传感器的应用,下列说法错误的是(  )
A.电饭锅中的敏感元件是热敏电阻
B.测温仪中测温元件可以是热敏电阻
C.用传感器探究作用力和反作用力的关系的实验,所用的测力装置是力传感器
D.火灾报警器中的光传感器在没有烟雾时呈现低电阻状态,有烟雾时呈现高电阻状态
9.(2024 亭湖区校级期中)下列关于传感器的说法正确的是(  )
A.电饭锅里面的温度传感器是双金属片
B.话筒是将电信号转换成声音信号的装置
C.霍尔元件是温度传感器
D.干簧管利用磁场控制电路的通断
10.(2024 信州区校级月考)为了进一步有效防控火灾安全,我校在配电房安装一种在有光照或者温度升高时排气扇都能启动的自动控制装置,根据以上特性下列叙述正确的是(  )
A.两个传感器都是光电传感器
B.两个传感器可能分别是电容式传感器和温度传感器
C.两个传感器分别是光电传感器和温度传感器
D.只有光照和温度都适合时排气扇才能工作
二.多选题(共5小题)

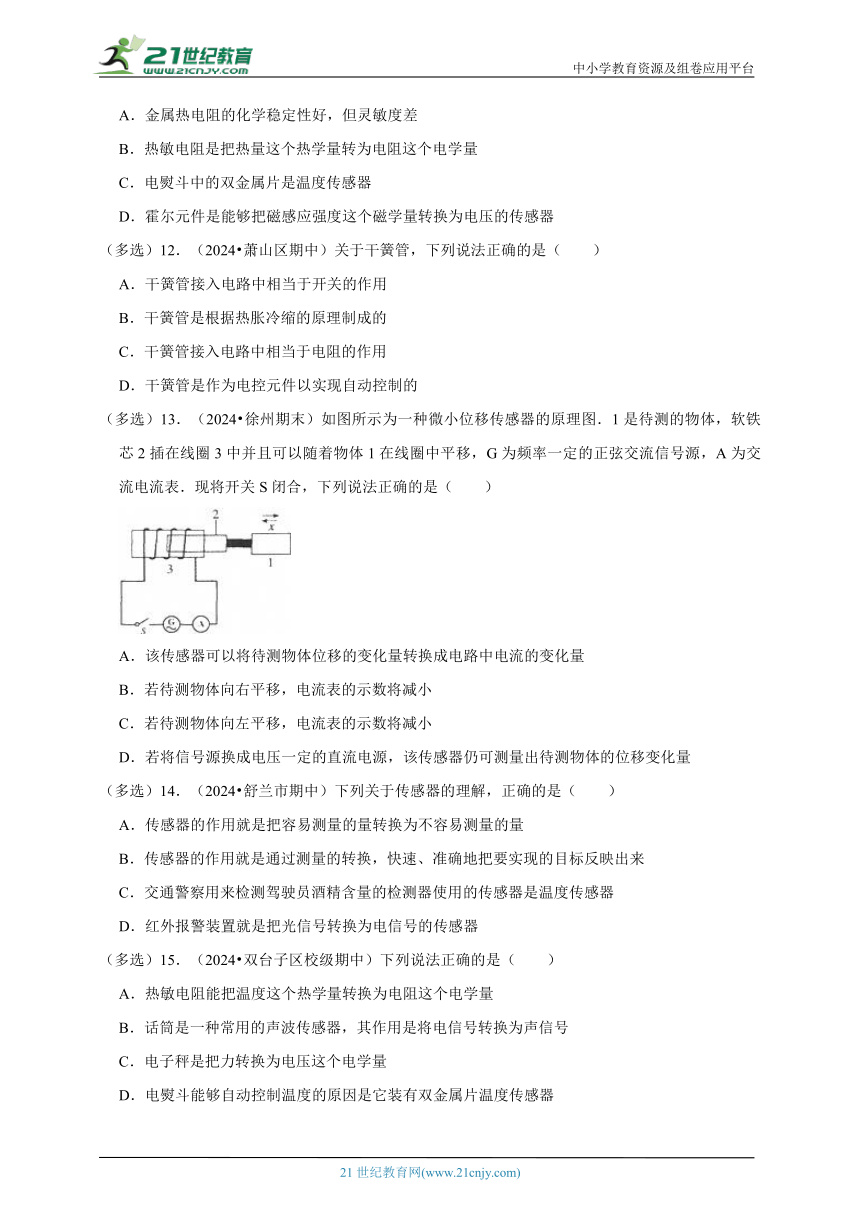

(多选)11.(2024 汇川区期中)下列说法正确的是(  )
A.金属热电阻的化学稳定性好,但灵敏度差
B.热敏电阻是把热量这个热学量转为电阻这个电学量
C.电熨斗中的双金属片是温度传感器
D.霍尔元件是能够把磁感应强度这个磁学量转换为电压的传感器
(多选)12.(2024 萧山区期中)关于干簧管,下列说法正确的是(  )
A.干簧管接入电路中相当于开关的作用
B.干簧管是根据热胀冷缩的原理制成的
C.干簧管接入电路中相当于电阻的作用
D.干簧管是作为电控元件以实现自动控制的
(多选)13.(2024 徐州期末)如图所示为一种微小位移传感器的原理图.1是待测的物体,软铁芯2插在线圈3中并且可以随着物体1在线圈中平移,G为频率一定的正弦交流信号源,A为交流电流表.现将开关S闭合,下列说法正确的是(  )
A.该传感器可以将待测物体位移的变化量转换成电路中电流的变化量
B.若待测物体向右平移,电流表的示数将减小
C.若待测物体向左平移,电流表的示数将减小
D.若将信号源换成电压一定的直流电源,该传感器仍可测量出待测物体的位移变化量
(多选)14.(2024 舒兰市期中)下列关于传感器的理解,正确的是(  )
A.传感器的作用就是把容易测量的量转换为不容易测量的量
B.传感器的作用就是通过测量的转换,快速、准确地把要实现的目标反映出来
C.交通警察用来检测驾驶员酒精含量的检测器使用的传感器是温度传感器
D.红外报警装置就是把光信号转换为电信号的传感器
(多选)15.(2024 双台子区校级期中)下列说法正确的是(  )
A.热敏电阻能把温度这个热学量转换为电阻这个电学量
B.话筒是一种常用的声波传感器,其作用是将电信号转换为声信号
C.电子秤是把力转换为电压这个电学量
D.电熨斗能够自动控制温度的原因是它装有双金属片温度传感器

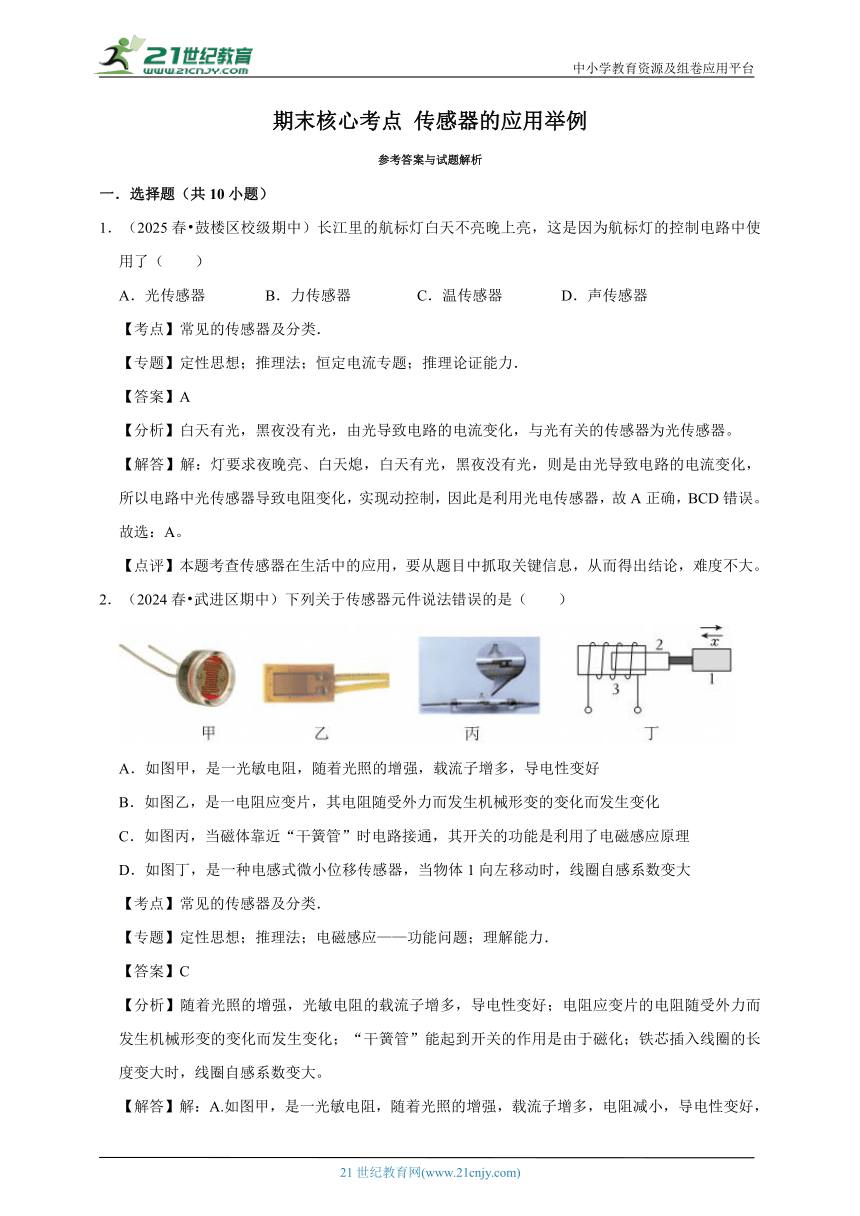

期末核心考点 传感器的应用举例
参考答案与试题解析
一.选择题(共10小题)
1.(2025春 鼓楼区校级期中)长江里的航标灯白天不亮晚上亮,这是因为航标灯的控制电路中使用了(  )
A.光传感器 B.力传感器 C.温传感器 D.声传感器
【考点】常见的传感器及分类.
【专题】定性思想;推理法;恒定电流专题;推理论证能力.
【答案】A
【分析】白天有光,黑夜没有光,由光导致电路的电流变化,与光有关的传感器为光传感器。
【解答】解:灯要求夜晚亮、白天熄,白天有光,黑夜没有光,则是由光导致电路的电流变化,所以电路中光传感器导致电阻变化,实现动控制,因此是利用光电传感器,故A正确,BCD错误。
故选:A。
【点评】本题考查传感器在生活中的应用,要从题目中抓取关键信息,从而得出结论,难度不大。
2.(2024春 武进区期中)下列关于传感器元件说法错误的是(  )
A.如图甲,是一光敏电阻,随着光照的增强,载流子增多,导电性变好
B.如图乙,是一电阻应变片,其电阻随受外力而发生机械形变的变化而发生变化
C.如图丙,当磁体靠近“干簧管”时电路接通,其开关的功能是利用了电磁感应原理
D.如图丁,是一种电感式微小位移传感器,当物体1向左移动时,线圈自感系数变大
【考点】常见的传感器及分类.
【专题】定性思想;推理法;电磁感应——功能问题;理解能力.
【答案】C
【分析】随着光照的增强,光敏电阻的载流子增多,导电性变好;电阻应变片的电阻随受外力而发生机械形变的变化而发生变化;“干簧管”能起到开关的作用是由于磁化;铁芯插入线圈的长度变大时,线圈自感系数变大。

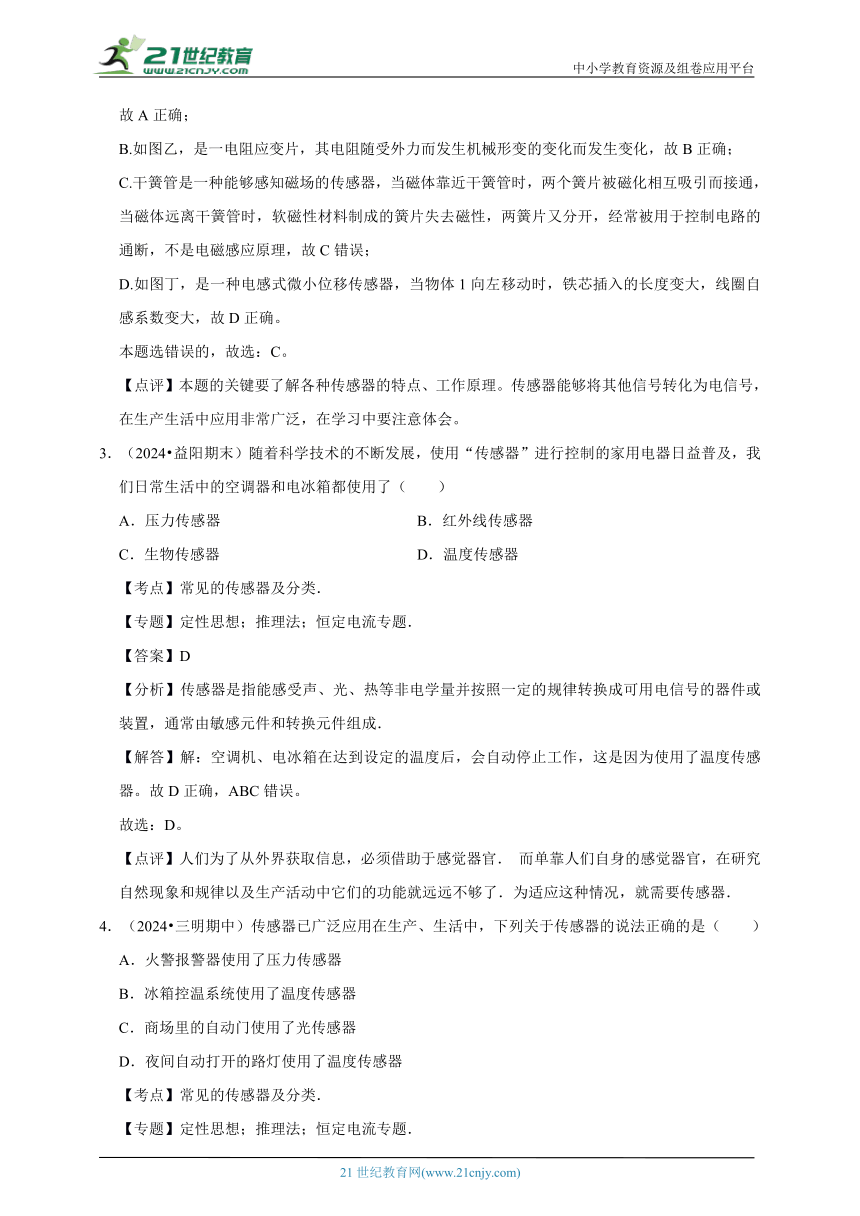

【解答】解:A.如图甲,是一光敏电阻,随着光照的增强,载流子增多,电阻减小,导电性变好,故A正确;
B.如图乙,是一电阻应变片,其电阻随受外力而发生机械形变的变化而发生变化,故B正确;
C.干簧管是一种能够感知磁场的传感器,当磁体靠近干簧管时,两个簧片被磁化相互吸引而接通,当磁体远离干簧管时,软磁性材料制成的簧片失去磁性,两簧片又分开,经常被用于控制电路的通断,不是电磁感应原理,故C错误;
D.如图丁,是一种电感式微小位移传感器,当物体1向左移动时,铁芯插入的长度变大,线圈自感系数变大,故D正确。
本题选错误的,故选:C。
【点评】本题的关键要了解各种传感器的特点、工作原理。传感器能够将其他信号转化为电信号,在生产生活中应用非常广泛,在学习中要注意体会。
3.(2024 益阳期末)随着科学技术的不断发展,使用“传感器”进行控制的家用电器日益普及,我们日常生活中的空调器和电冰箱都使用了(  )
A.压力传感器 B.红外线传感器
C.生物传感器 D.温度传感器
【考点】常见的传感器及分类.
【专题】定性思想;推理法;恒定电流专题.
【答案】D
【分析】传感器是指能感受声、光、热等非电学量并按照一定的规律转换成可用电信号的器件或装置,通常由敏感元件和转换元件组成.
【解答】解:空调机、电冰箱在达到设定的温度后,会自动停止工作,这是因为使用了温度传感器。故D正确,ABC错误。
故选:D。
【点评】人们为了从外界获取信息,必须借助于感觉器官. 而单靠人们自身的感觉器官,在研究自然现象和规律以及生产活动中它们的功能就远远不够了.为适应这种情况,就需要传感器.
4.(2024 三明期中)传感器已广泛应用在生产、生活中,下列关于传感器的说法正确的是(  )
A.火警报警器使用了压力传感器
B.冰箱控温系统使用了温度传感器
C.商场里的自动门使用了光传感器
D.夜间自动打开的路灯使用了温度传感器
【考点】常见的传感器及分类.
【专题】定性思想;推理法;恒定电流专题.
【答案】B
【分析】了解各种传感器的特点、工作原理,和它们在仪器设备中的应用原理,据此即可正确解答.
【解答】解:A、火警报警器使用了温度传感器,故A错误;
B、冰箱控温系统使用了温度传感器,故B正确。
C、一般人体都有恒定的体温,一般在37度,所以会发出特定波长10UM左右的红外线,被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。人走向门口时,门会自动打开,是因为安装了红外线传感器。从而能感知红外线,导致门被打开,故C错误;
D、灯要求夜晚亮、白天熄。则白天有光,黑夜没有光,则是由光导致电路的电流变化,所以电路中光传感器导致电阻变化,实现动控制,因此是利用半导体的光敏性,即为光电传感器,故D错误;
故选:B。
【点评】本题考查各种传感器的特点、工作原理,以及在仪器设备中的应用,属于对基础知识点的考查,多加积累即可.
5.(2024 金台区期末)许多银行的玻璃门当人走近时,门就会自动打开,是因为在这种门上安装了(  )
A.温度传感器 B.声音传感器
C.红外线传感器 D.压力传感器
【考点】常见的传感器及分类.
【答案】C
【分析】一般人体都有恒定的体温,一般在37度,所以会发出特定波长10μm左右的红外线,红外探头就是靠探测人体发射的10μm左右的红外线而进行工作的.
【解答】解:人走向门口时,门会自动打开,是因为安装了红外线传感器。从而能感知红外线,导致门被打开。
故选:C。
【点评】一切物体都能发出红外线,随着温度越高发出红外线越强.利用这个特性,往往安装红外探头.
6.(2024 金台区期末)利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电,其中“光控开关”能在天黑时自动闭合,天亮时自动断开;“声控开关:能在有声音时自动闭合,无声音时自动断开.下列电路图中合理的是(  )
A. B.
C. D.
【考点】常见的传感器及分类;闭合电路欧姆定律的内容和表达式.
【答案】D
【分析】电路中开关控制用电器时,开关和用电器是串联的.光控开关和声控开关同时控制一盏灯,同时符合光暗到一定程度,而且有一定的声音时电灯才发光,两个开关和灯泡应该是串联的.
【解答】解:A、当声控开关闭合时,电灯被短路,电灯不亮。不符合题意。
B、光控开关和声控开关是并联的,光暗到一定程度或有声音时都能使电灯发光。不符合题意。
C、当光控开关闭合时,电灯被短路,电灯不亮。不符合题意。
D、光控开关、声控开关和电灯是串联的,光控开关、声控开关同时闭合时电路形成通路,电灯发光。符合题意。
故选:D。
【点评】(1)开关控制用电器时开关和用电器是串联的,用电器和用电器之间是并联的.
(2)根据实际需要学会设计串联电路和并联电路.
7.(2024 榆树市校级月考)下列说法正确的是(  )
A.金属热电阻的电阻率随温度升高而减小
B.干簧管是电控开关
C.电熨斗中的双金属片上层膨胀系数比下层大
D.光敏电阻导电性能随光强增强而减小
【考点】常见的传感器及分类;电阻定律的内容及表达式.
【专题】定性思想;推理法;电磁感应与电路结合;理解能力.
【答案】C
【分析】传感器作为一种将其它形式的信号与电信号之间的转换装置,在我们的日常生活中得到了广泛应用,不同传感器所转换的信号对象不同,我们应就它的具体原理进行分析。
【解答】解:A、金属热电阻的阻值率随温度的升高而增大,故A错误;
B、干簧管是磁控开关,故B错误;
C、当温度升高时,双金属片向膨胀系数小的一边发生弯曲,触点断开,则双金属片上层金属的膨胀系数大于下层金属片,故C正确;
D、光敏电阻随光强增强阻值减小,导电性能增强,故D错误。
故选:C。
【点评】传感器能够将其他信号转化为电信号,它们在生产生活中应用非常广泛,在学习中要注意体会;明确半导体材料的应用。
8.(2024 蛟河市校级期中)关于传感器的应用,下列说法错误的是(  )
A.电饭锅中的敏感元件是热敏电阻
B.测温仪中测温元件可以是热敏电阻
C.用传感器探究作用力和反作用力的关系的实验,所用的测力装置是力传感器
D.火灾报警器中的光传感器在没有烟雾时呈现低电阻状态,有烟雾时呈现高电阻状态
【考点】常见的传感器及分类.
【专题】定性思想;推理法;恒定电流专题;理解能力.
【答案】D
【分析】传感器是将温度、力、光等非电学量转化为电学量。结合传感器的特点解答即可。
【解答】解:A、跟温度有关的传感器一般都是利用热敏电阻做成的,电饭锅做饭跟温度有关,所以敏感元件是热敏电阻。故A正确;
B、测温仪中的测温元件跟温度有关,所以为热敏电阻。故B正确;
C、力传感器跟力有关。故C正确;
D、火灾报警器中的光传感器在没有烟雾时呈现高电阻状态,有烟雾时呈现低电阻状态。故D错误;
本题选错误的,故选:D。
【点评】本题考查了传感器在生产、生活中的应用。这种题型属于基础题,只要善于积累,难度不大。
9.(2024 亭湖区校级期中)下列关于传感器的说法正确的是(  )
A.电饭锅里面的温度传感器是双金属片
B.话筒是将电信号转换成声音信号的装置
C.霍尔元件是温度传感器
D.干簧管利用磁场控制电路的通断
【考点】常见的传感器及分类.
【专题】定性思想;推理法;电磁场理论和电磁波;理解能力.
【答案】D
【分析】电饭锅里面的温度传感器是感温磁钢;话筒是将声音信号转换成电信号的装置;霍尔元件是能够把磁学量磁感应强度转换为电压的传感元件,不是温度传感器;干簧管利用磁场控制电路的通断。
【解答】解:A、电饭锅控温基本原理不是双金属片温控,双金属片温控利用金属的热胀冷缩原理,电饭锅用的是感温磁钢,温度升高到居里温度,磁性消失,从而实现控温。故A错误;
B、话筒是将声音信号转换成电信号的装置。故B错误;
C、霍尔元件是能够把磁学量磁感应强度转换为电压的传感元件,不是温度传感器。故C错误;
D、干簧管利用磁场控制电路的通断。故D正确;
故选:D。
【点评】本题考查了传感器,是物理知识在生活中的实际应用,属于基础知识,要记住。
10.(2024 信州区校级月考)为了进一步有效防控火灾安全,我校在配电房安装一种在有光照或者温度升高时排气扇都能启动的自动控制装置,根据以上特性下列叙述正确的是(  )
A.两个传感器都是光电传感器
B.两个传感器可能分别是电容式传感器和温度传感器
C.两个传感器分别是光电传感器和温度传感器
D.只有光照和温度都适合时排气扇才能工作
【考点】常见的传感器及分类.
【专题】定性思想;推理法;恒定电流专题;理解能力.
【答案】C
【分析】传感器是将温度、力、光等非电学量转化为电学量。结合转换的特点解答即可。
【解答】解:由题意可知,有光照或温度升高时排气风扇都能起动,这个过程是利用了传感器,将光信号转换为电信号的是光传感器,将温度信号转化为电信号的是温度传感器。故两个传感器分别是光电传感器和温度传感器;故C正确,ABD错误。
故选:C。
【点评】本题考查了自动控制原理,对此类题目要知道其工作原理。注意分析题意是解题的关键。
二.多选题(共5小题)
(多选)11.(2024 汇川区期中)下列说法正确的是(  )
A.金属热电阻的化学稳定性好,但灵敏度差
B.热敏电阻是把热量这个热学量转为电阻这个电学量
C.电熨斗中的双金属片是温度传感器
D.霍尔元件是能够把磁感应强度这个磁学量转换为电压的传感器
【考点】常见的传感器及分类.
【答案】ACD
【分析】明确各种传感器的工作原理,结合生活中的实际应用进行分析.
【解答】解:A、金属热电阻化学稳定性好,但是其灵敏较差,不符合做温度传感器,故A正确;
B、热敏电阻是将温度转化为电阻这个电学量;故B错误;
C、电熨斗中的双金属片是利用了温度传感器;故C正确;
D、霍尔元件是通过电荷的移动,能够把磁感应强度这个磁学量转换为电压这个电学量;故D正确;
故选:ACD。
【点评】本题考查了各种传感器的运用,要知道它们的原理,并能与实际生活相联系.
(多选)12.(2024 萧山区期中)关于干簧管,下列说法正确的是(  )
A.干簧管接入电路中相当于开关的作用
B.干簧管是根据热胀冷缩的原理制成的
C.干簧管接入电路中相当于电阻的作用
D.干簧管是作为电控元件以实现自动控制的
【考点】常见的传感器及分类.
【答案】AD
【分析】将一对磁性材料制成的弹性舌簧片密封于玻璃管中,舌簧端面互叠,但留有空隙,就制成了一种磁控元件﹣干簧管,当干簧管处在磁场中,弹性舌簧闭合,电路接通,以实现自动控制.
【解答】解:A、C、当干簧管处在磁场中,弹性舌簧闭合,电路接通,以实现自动控制。所以干簧管接入电路中相当于开关的作用,故A正确、C错误。
B、将一对磁性材料制成的弹性舌簧片密封于玻璃管中,舌簧端面互叠,但留有空隙,当干簧管处在磁场中,舌簧由于磁化而吸引,利用磁化及磁极间的相互作用,故B错误。
D、干簧管能将磁场的变化转化为电路的通断,实现自动控制,故D正确。
故选:AD。
【点评】传感器的作用是将温度、力、光、声音等非电学量转换为电学量,干簧管就是将磁场的变化转化成电路的通断的电控元件.
(多选)13.(2024 徐州期末)如图所示为一种微小位移传感器的原理图.1是待测的物体,软铁芯2插在线圈3中并且可以随着物体1在线圈中平移,G为频率一定的正弦交流信号源,A为交流电流表.现将开关S闭合,下列说法正确的是(  )
A.该传感器可以将待测物体位移的变化量转换成电路中电流的变化量
B.若待测物体向右平移,电流表的示数将减小
C.若待测物体向左平移,电流表的示数将减小
D.若将信号源换成电压一定的直流电源,该传感器仍可测量出待测物体的位移变化量
【考点】常见的传感器及分类.
【答案】AC
【分析】根据自感现象的原理,结合软铁芯2插在线圈3中长度,可得自感系数的变化,再依据法拉第电磁感应定律,分析即可.
【解答】解:线圈3中通入正弦变化的交流电,电路的电流不断变化,则线圈3内的磁场在不断变化,当软铁芯2插在线圈3中,导致磁场增强,从而通过电流的变化量来确定插入线圈的位移大小,当待测物体向左平移,因自感系数的增加,导致增加的磁场会阻碍线圈3的电流变化,则电流表的示数将减小。故AC正确,BD错误;
故选:AC。
【点评】本题考查了学生对楞次定律与法拉第电磁感应定律的掌握和运用,本题关键是认识到软铁芯滑动的作用是改变自感系数.
(多选)14.(2024 舒兰市期中)下列关于传感器的理解,正确的是(  )
A.传感器的作用就是把容易测量的量转换为不容易测量的量
B.传感器的作用就是通过测量的转换,快速、准确地把要实现的目标反映出来
C.交通警察用来检测驾驶员酒精含量的检测器使用的传感器是温度传感器
D.红外报警装置就是把光信号转换为电信号的传感器
【考点】常见的传感器及分类.
【答案】BD
【分析】传感器是把非电学物理量(如位移、速度、压力、角度等)转换成电学物理量(如电压、电流、电量等)或者电路的通断的一种元件.
【解答】解:A、B、传感器是能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置,通常由敏感元件和转换元件组成。传感器能满足信息的传输、处理、存储、显示、记录和控制等要求,它是实现自动检测和自动控制的首要环节。传感器的作用就是把不容易测量的量转换为容易测量的量。传感器的作用就是通过测量的转换,快速、准确地把要实现的目标反映出来。故A错误、B正确。
C、交通警察用来检测驾驶员酒精含量的检测器使用的传感器是酒精气体传感器,故C错误。
D、红外报警装置、红外线探测仪是将红外线光信号转变成电信号,故D正确。
故选:BD。
【点评】本题考查了常见的传感器的工作特点,注意是将非电学量转化为电学量,基础题.
(多选)15.(2024 双台子区校级期中)下列说法正确的是(  )
A.热敏电阻能把温度这个热学量转换为电阻这个电学量
B.话筒是一种常用的声波传感器,其作用是将电信号转换为声信号
C.电子秤是把力转换为电压这个电学量
D.电熨斗能够自动控制温度的原因是它装有双金属片温度传感器
【考点】常见的传感器及分类.
【答案】ACD
【分析】传感器是把非电学量转化为电学量的元件,根据常见的传感器的特点与应用分析答题.
【解答】解:A、半导体热敏电阻对温度的变化比较敏感,故A正确;
B、话筒是一种常用的声波传感器,其作用是声信号转换为电信号。故B错误;
C、电子秤的主要部件是压力传感器,电子秤是把力转换为电压这个电学量,故C正确;
D、热双金属片传感器和干簧管在电路中相当于开关,可以控制电路的通断,故D正确;
故选:ACD。
【点评】该题考查常见的传感器的特点与应用,属于对基础知识点的考查,多加积累即可做好这一类的题目.
