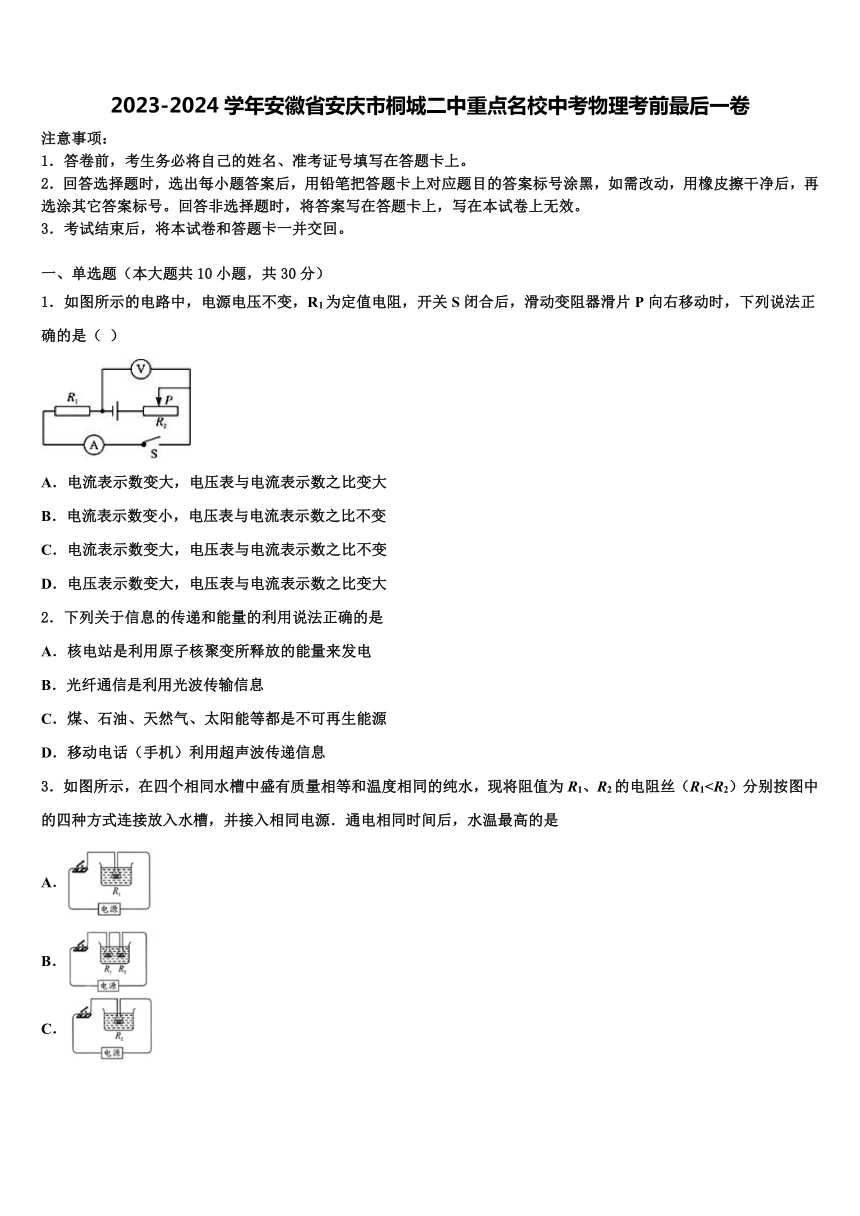

2023-2024学年安徽省安庆市桐城二中重点名校中考物理考前最后一卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（ ）
A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电流表示数变大，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
2．下列关于信息的传递和能量的利用说法正确的是
A．核电站是利用原子核聚变所释放的能量来发电
B．光纤通信是利用光波传输信息
C．煤、石油、天然气、太阳能等都是不可再生能源
D．移动电话（手机）利用超声波传递信息
3．如图所示，在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝（R1A．
B．
C．
D．

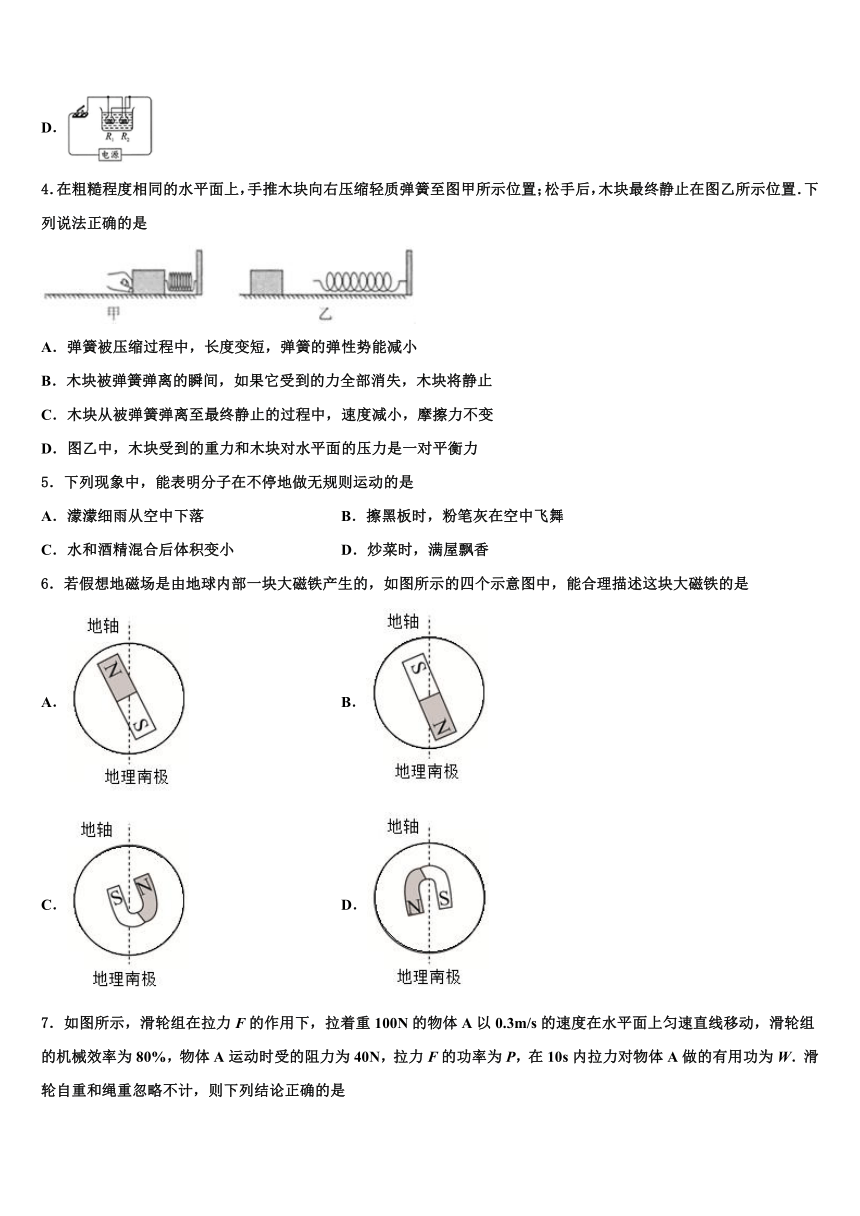

4．在粗糙程度相同的水平面上，手推木块向右压缩轻质弹簧至图甲所示位置；松手后，木块最终静止在图乙所示位置．下列说法正确的是
A．弹簧被压缩过程中，长度变短，弹簧的弹性势能减小
B．木块被弹簧弹离的瞬间，如果它受到的力全部消失，木块将静止
C．木块从被弹簧弹离至最终静止的过程中，速度减小，摩擦力不变
D．图乙中，木块受到的重力和木块对水平面的压力是一对平衡力
5．下列现象中，能表明分子在不停地做无规则运动的是
A．濛濛细雨从空中下落 B．擦黑板时，粉笔灰在空中飞舞
C．水和酒精混合后体积变小 D．炒菜时，满屋飘香
6．若假想地磁场是由地球内部一块大磁铁产生的，如图所示的四个示意图中，能合理描述这块大磁铁的是
A． B．
C． D．

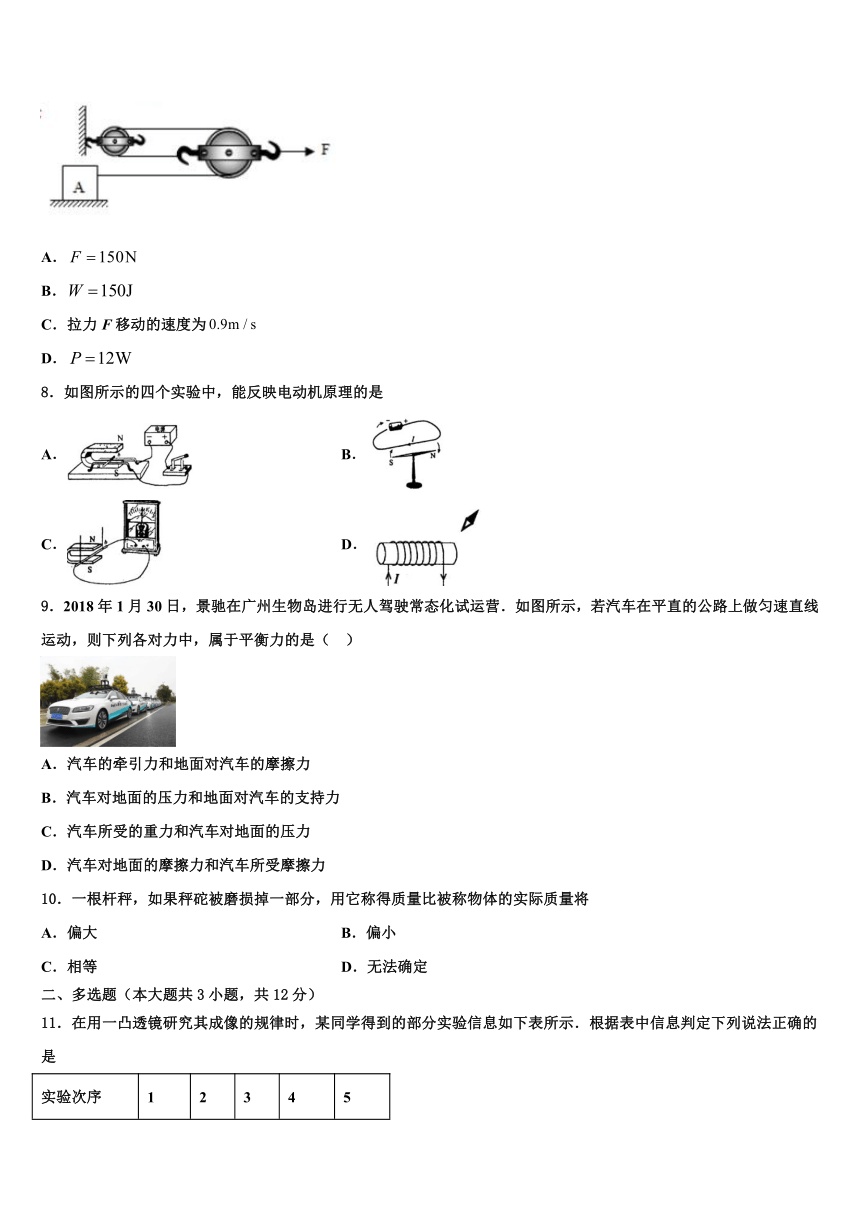

7．如图所示，滑轮组在拉力F的作用下，拉着重100N的物体A以0.3m/s的速度在水平面上匀速直线移动，滑轮组的机械效率为80%，物体A运动时受的阻力为40N，拉力F的功率为P，在10s内拉力对物体A做的有用功为W．滑轮自重和绳重忽略不计，则下列结论正确的是
A．
B．
C．拉力F移动的速度为
D．
8．如图所示的四个实验中，能反映电动机原理的是
A． B．
C． D．
9．2018年1月30日，景驰在广州生物岛进行无人驾驶常态化试运营．如图所示，若汽车在平直的公路上做匀速直线运动，则下列各对力中，属于平衡力的是（ ）
A．汽车的牵引力和地面对汽车的摩擦力
B．汽车对地面的压力和地面对汽车的支持力
C．汽车所受的重力和汽车对地面的压力
D．汽车对地面的摩擦力和汽车所受摩擦力
10．一根杆秤，如果秤砣被磨损掉一部分，用它称得质量比被称物体的实际质量将
A．偏大 B．偏小
C．相等 D．无法确定
二、多选题（本大题共3小题，共12分）

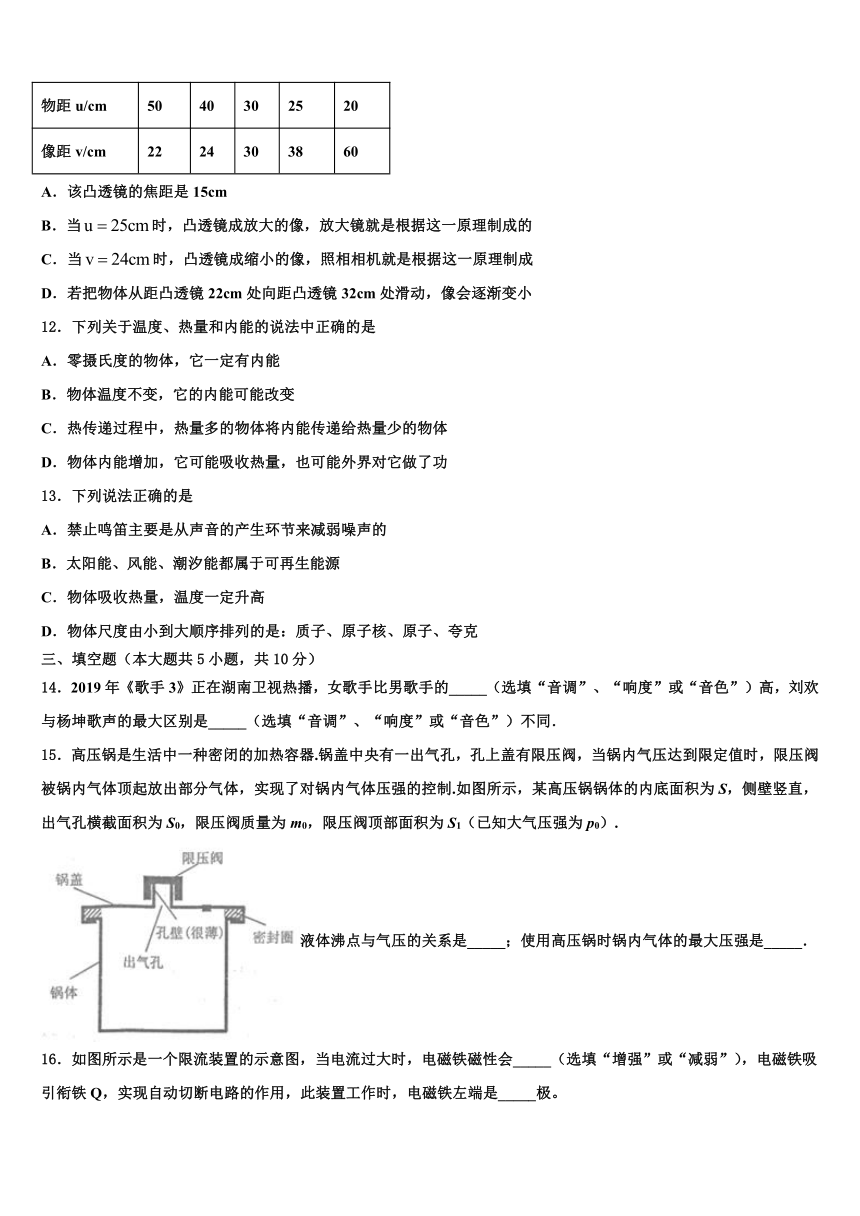

11．在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息如下表所示．根据表中信息判定下列说法正确的是
实验次序 1 2 3 4 5
物距u/cm 50 40 30 25 20
像距v/cm 22 24 30 38 60
A．该凸透镜的焦距是15cm
B．当时，凸透镜成放大的像，放大镜就是根据这一原理制成的
C．当时，凸透镜成缩小的像，照相相机就是根据这一原理制成
D．若把物体从距凸透镜22cm处向距凸透镜32cm处滑动，像会逐渐变小
12．下列关于温度、热量和内能的说法中正确的是
A．零摄氏度的物体，它一定有内能
B．物体温度不变，它的内能可能改变
C．热传递过程中，热量多的物体将内能传递给热量少的物体
D．物体内能增加，它可能吸收热量，也可能外界对它做了功
13．下列说法正确的是
A．禁止鸣笛主要是从声音的产生环节来减弱噪声的
B．太阳能、风能、潮汐能都属于可再生能源
C．物体吸收热量，温度一定升高
D．物体尺度由小到大顺序排列的是：质子、原子核、原子、夸克
三、填空题（本大题共5小题，共10分）
14．2019年《歌手3》正在湖南卫视热播，女歌手比男歌手的_____（选填“音调”、“响度”或“音色”）高，刘欢与杨坤歌声的最大区别是_____（选填“音调”、“响度”或“音色”）不同．
15．高压锅是生活中一种密闭的加热容器.锅盖中央有一出气孔，孔上盖有限压阀，当锅内气压达到限定值时，限压阀被锅内气体顶起放出部分气体，实现了对锅内气体压强的控制.如图所示，某高压锅锅体的内底面积为S，侧壁竖直，出气孔横截面积为S0，限压阀质量为m0，限压阀顶部面积为S1（已知大气压强为p0）.
液体沸点与气压的关系是_____；使用高压锅时锅内气体的最大压强是_____．
16．如图所示是一个限流装置的示意图，当电流过大时，电磁铁磁性会_____（选填“增强”或“减弱”），电磁铁吸引衔铁Q，实现自动切断电路的作用，此装置工作时，电磁铁左端是_____极。
17．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器______（填“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为______mA．
18．纯水的密度为_____kg/cm1．已知人体的密度与水相近，若将人体近似看作为一个圆柱体，由此可估算出身高为1.7m的人直立时对水平地面的压强约为_____Pa．（g取10N/kg）
四、计算题（本大题共3小题，共29分）
19．图甲是某品牌的电压力锅，图乙是它的电路图．R0为484Ω，R1为“110V，800W”的电阻，R1为“110V，300W”的电阻．煮饭分为升压煮饭和保压煮饭二个阶段，通过如图丙所示的“锅内压强与时间关系”图象可了解其工作过程：接通电源，S自动接到a，同时S1自动闭合，电压力锅进入升压煮饭状态；当锅内压强达180kPa时，S1自动断开，进入保压煮饭状态，当锅内压强降至160kPa时，S1又会自动闭合；当保压煮饭状态结束，饭就熟了，S自动接到b，进入保温状态．已知大气压为1.0×105Pa，压力锅盖横截面积为300cm1．求：
（1）电压力锅处于保温时功率为多少．
（1）当升压刚结束时，电压力锅内气体对锅盖的压力为多少？
（3）这次饭煮熟，电压力锅共消耗的电能是多少？
20．电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
额定电压 220V
频率 50Hz
额定功率 加热 880W
保温 44W
（1）电饭锅正常工作时，在加热状态下的总电流是多少？电阻R2的阻值是多少？一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10（20）A；3000r/kW h”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少？
21．如图甲所示的电路中，电源电压为15V保持不变，滑动变阻器上标有“30Ω 2A”字样，小灯泡额定电压为6V，它的U-I图像如图乙所示．
求：（1）小灯泡的额定功率．
（2）为保证电路安全，滑动变阻器接入电路的最小阻值．
（3）用一阻值为24Ω的定值电阻R0替换小灯泡接入电路中，移动滑片使电流表和电压表分别能在某个量程下满偏，滑动变阻器连入电路的阻值范围．
五、作图题（本大题共2小题，共4分）
22．如图所示，小磁针静止在通电螺线管左侧，请标出磁感线方向及小磁针的N极．
23．如图所示，平面镜的上方有一个物块，请用图示回答：要使人跟在点看不到镜中的像，至少应把平面镜的哪部分遮住？（遮住部分用线段表示）
六、实验探究题（本大题共3小题，共15分）
24．小亮为了测量酱油的密度,他找来了天平(配有 100g、50g、20g、10g、5g 砝码各一个)和量筒进行以下实验:
(1)如图甲,将待测酱油倒入烧杯中,用已调好的天平测量烧杯和油的总质量________ g；
(2)将烧杯中的酱油倒入一部分到量筒中,如图乙,量筒中酱油的体积是________ cm1；
(1)用已调好的天平测量剩余酱油和烧杯的总质量,如图丙,则倒出酱油的质量为________ g, 由此可知酱油的密度是________kg/m1；
(4)若该天平的 20g 砝码生锈了,则小亮测得酱油的密度将________ (选填“偏大”、“偏小”、 “不变”)；
(5)小明还想利用可乐瓶、小口径量筒、金属块(密度为ρ)、以及常见生活材料,来测量酱油的密度；
步骤:如图：
a、把可乐瓶放置在水平台上,再把吸管一端水平插入可乐瓶侧壁,另一端开口朝下，往可乐瓶 中缓慢倒入酱油，直至水面升到习惯水平端口，将空的量筒正放在吸管下端开口处，
b、把一泡沫块轻轻放入可乐瓶中，使之漂浮在液面上,量筒中酱油的体积为 V1；
c、用细线拴住金属块轻轻放入可乐瓶中,直至金属块下沉至杯底, 量筒中酱油的体积为 V2；
d、取出金属块并轻轻放置在泡沫块上方,泡沫块和金属块漂浮在液面上, 量筒中酱油的体积为 V1．
根据上述实验过程,请完成下列问题：
①步骤 c 中可乐瓶对水平面的压力______（选填“大于”“小于”或“等于”)步骤 d 中可乐 瓶对水平面的压力；
②测出酱油的密度为_______________(用题目给出的字母表示)；
③在步骤 d 中，将金属块从酱油中取出,放在泡沫上方时,若该金属块沾上了一些酱油，则会导致测得的酱油密度_______（选填“偏大”“偏小”或“不变”)．
25．如图所示，在“探究凸透镜成像规律”实验中：
为了使烛焰的像完整地成在光屏中央，只需要调整高度一个元件是_____．若不调整，会使烛焰的像成在光屏的_____（选填“上”或“下”）方．若实验中使用的凸透镜焦距为10cm，调整高度后，不改变图中蜡烛、凸透镜和光屏的位置，发现光屏上无像，此时应该向_____（选填“左”或“右”）移动光屏，将会在光屏上呈现一个倒立、_____的实像．
26．小明用天平、烧杯、油性笔及足量的水测量一块鹅卵石的密度，实验步骤如下：
（1） 将天平放在水平桌面上，把游码拨至标尺零刻度处，横梁稳定时指针位置如图甲所示，要使横梁在水平位置平衡，应将平衡螺母往__________（左/右）调．
（2） 用调好的天平分别测出鹅卵石的质量m1=11.2g和空烧杯的质量m0=80 g．
（1） 如图乙所示，把鹅卵石轻轻放入烧杯中，往烧杯倒入适量的水，用笔在烧杯壁上标出水面位置为M，然后放在天平左盘，当天平平衡时，如图丙所示，则杯、水和鹅卵石的总质量为m1=__________g．
（4）将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M位置，用天平测出杯和水的总质量为m4=142.2 g，则往烧杯中添加水的质量△m=__________g．
（5）根据所测数据计算出鹅卵石的密度为ρ石=_____g/cm1．
（6）若因为在将鹅卵石从烧杯中取出时带出了一些水，这将导致所测密度偏______（大/小）．
参考答案
一、单选题（本大题共10小题，共30分）
1、B
【解析】
滑片向右移动，滑动变阻器变大，串联电路总电阻等于各用电器电阻之和，所以电流变小，电压表测定值电阻电压，，电阻不变，电流变小，电压表读数变小．但对定值电阻来说,由于电阻不变，所以电压和电流的比值不变．对照答案，B对．
2、B
【解析】
试题分析：核电站是利用原子核裂变所释放的能量来发电，故A错误；光纤通信主要是利用激光在光导纤维中传输信息的通信方式，激光是一种光波，故B正确；煤、石油、天然气使用之后在短时间内无法在自然界中再次产生所以是不可再生能源，太阳能属于可再生资源，故C错误；移动电话、无线电广播电视、卫星通信、光纤通信都是利用电磁波传递信息的，故D错误．
考点：核裂变；移动通信；光纤通信；能源的分类
3、D
【解析】
由串并联电路特点可知，串联电路电阻越串越大，并联电路电阻越并越小；由电路图及已知R1＜R2可知，图D中电路总电阻最小，四个电路电压相等，通电时间相等，Q=t可知，D产生的热量最多，水吸收的热量越多，水的温度最高，故选D。
【点评】
电路产生的热量越多，水吸收的热量越多，水的温度越高，由串并联电路的特点判断各电路的阻值大小、熟练应用电功公式是正确解题的关键．
4、C
【解析】
A、弹簧被压缩过程中，长度变短，形变变大，所以弹簧的弹性势能增大，故A错误；
B、木块被弹簧弹离的瞬间具有一定的速度，如果它受到的力全部消失，由牛顿第一定律可知，木块将做匀速直线运动；故B错误；
C、木块从被弹簧弹弹离至最终静止的过程中，在水平方向上受到摩擦阻力和空气阻力的作用，导致其速度减小，但木块对水平地面的压力和接触面的粗糙程度没有变，所以摩擦力的大小是不变的，故C正确；
D、图乙中，木块受到的重力和木块对水平面的压力方向相同，且作用在不同物体上，所以不是一对平衡力，故D错误．
5、D
【解析】
【详解】
AB．雨和粉笔灰都不是分子，它们的运动属于机械运动，故AB错；
C．水和酒精混合体积变小，说明分子间有空隙，不能表明分的运动，故C错；
D．能闻到菜的香味，是由于分子的不停地夫规则运动引起的，故D正确；
应选D．
6、B
【解析】
地球是一个大磁体，地磁场的形状与条形磁铁相似，地磁场的南北极与地理南北极相反，即地磁的北极在地理的南极附近，故B正确．
7、A
【解析】
滑轮自重和绳重忽略不计，滑轮组在拉力F作用下时，由η= 可得，，故A正确；
拉力F的功率为P，P==F v拉=F vA=150N××0.3m/s=15W，故D错误，
在10s内拉力对物体A做的有用功为：
W有用=f sA=f vA t=40N×0.3m/s×10s=120J，故B错误；
拉力F移动的速度：v拉=vA=×0.3m/s=0.1m/s，故C错误；
8、A
【解析】
A. A图是电动机原理实验图，即通电线圈在磁场中受力的作用，故A正确；
B. B装置将通电导线放在小磁针之上，是用来研究通电导体周围是否存在磁场的实验，即奥斯特的电流磁效应实验，故C错误；
C. C图是电磁感应实验装置，即是发电机的制作原理实验，故C错误；
D. D图是电流周围有磁场的实验装置，故D错误．
9、A
【解析】
A. 汽车的牵引力和地面对汽车的摩擦力符合作用在同一物体上、作用在一条直线上、大小相等、方向相反四个条件，是一对平衡力，符合题意；C. 汽车所受的重力和汽车对地面的压力方向相同不符合平衡力的条件；B. 汽车所受的重力和地面对汽车的支持力，两个力不作用在同一物体上，因此不是一对平衡力，不合题意；D. 汽车对地面的摩擦力和汽车所受摩擦力，两个力不作用在同一物体上，因此不是一对平衡力，不合题意．故选A．
点睛：平衡力必须符合四个条件，即作用在同一物体上、作用在一条直线上、大小相等、方向相反．对照选项中的描述，看是否同时符合以上四个条件，即可做出判断．
10、A
【解析】
杆秤相当于一杠杆，若物体对杆秤的作用力为动力，则秤砣对杆秤的作用力为阻力．根据杠杆平衡条件可知，力和力臂成反比，秤砣被磨损掉一部分，秤砣的质量减小，则对应的力臂将变大，杆秤的读数就是根据力臂的长短来判断的，力臂越长，读数越大．
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
A.由表中的数据可知，实验3中，u=v=30cm，此时u=2f，f=15cm，故A正确；
B.当u=25cm时，物距大于一倍焦距小于二倍焦距，凸透镜成倒立、放大的像，投影仪就是根据这一原理制成的，故B错误；
C.当u=24cm时，像距大于一倍焦距小于二倍焦距，则物距大于二倍焦距，凸透镜成缩小的像，照相相机就是根据这一原理工作，故C正确；
D.若把物体从距凸透镜22cm处向距凸透镜32cm处移动，物距变大，像距变小，像变小，故D正确．
故选ACD．
12、ABD
【解析】
试题分析：温度是表示物体的冷热程度，热量是在热传递的过程中传递内能的多少，内能是指物体内部所有分子的动能和势能的总和．物体在任何温度下都有内能，所以零摄氏度的物体，它一定有内能，选项A说法正确；内能跟温度有关，但是晶体在熔化和凝固过程中，吸收或放出了热量，内能发生了变化，温度是不变的，选项B说法正确；热传递的条件是有温度差，热量是一个过程量，在热传递的过程中体现的是内能的改变，选项C说法错误；做功和热传递都可以改变物体的内能，物体内能增加，它可能吸收热量，也可能外界对它做了功，选项D说法正确．故选ABD．
考点：温度、热量和内能
13、AB
【解析】
A、禁止鸣笛是在声源处防止噪声产生。故A正确；
B、太阳能、风能、潮汐能都能够源源不断地从自然界直接获得，所以都是可再生能源，故B正确；
C、物体吸收热量，温度不一定升高，比如：晶体在熔化过程，吸热，内能增加但温度不变，故C错误；
D、夸克可组成质子，质子可组成原子核，原子核可组成原子，故物体尺度由小到大顺序排列的是：夸克、质子、原子核、原子，故D错误。
三、填空题（本大题共5小题，共10分）
14、音调 音色
【解析】
男歌手和女歌手的歌声都有各自的特点，女歌手的歌比较尖细，说明女歌手的音调高，相对来说男歌手的音调低；刘欢与杨坤的声带结构不同，故刘欢与杨坤歌声的最大区别是音色不同．
15、液体表面气压越大，液体的沸点越高
【解析】
根据题中高压锅结构示意图以及高压锅工作原理，可知本题考查大气压的综合应用，压强大小及其计算等知识。根据液体沸点与大气压的关系判断沸点的变化；根据限压阀质量求出其重力，此时重力即为压力，利用限压阀出气口横截面积求出此时压强，再加上大气压的值即为锅内气体能达到的最大压强。锅内最大气压等于外界大气压与限压阀产生的压强之和。
【详解】
液体的沸点与大气压的关系：液体的沸点随着表面气压的增大而升高，随气压减小而降低。高压锅是利用气压越高，液体的沸点越高的原理制成的；
已知大气压强p0，出气孔横截面积为S0，限压阀质量为m0，
则限压阀重力G＝m0g，
当限压阀刚要被顶起时，受力平衡，锅内气体最大压强。
16、增强 N
【解析】
电磁铁磁性的大小与电流大小、磁场的强弱有关，当电流过大时，电磁铁磁性会增强；螺线管中电流的方向是向上的，根据安培定则可知，电磁铁左端是N极。
17、A、B 会 22
【解析】
判断漏电保护器会不会切断电路，就是分析A. B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路；家庭电路的电压U=220V,人体电阻R=10kΩ=104Ω，因此通过人体的电流I===0.022A=22mA.
18、1.0×1011.7×104
【解析】
水的密度是1×101kg/m1．ρ人＝ρ水＝1.0×101kg/m1，h＝1.7m，
人直立时对地面的压强约为
p＝ρgh＝1.0×101kg/m1×10N/kg×1.7m＝1.7×104Pa；
四、计算题（本大题共3小题，共29分）
19、（1）100W（1）5400N（3）0.15kW h
【解析】
(1)S自动接到b时，电路为只有R0工作的基本电路，电压力锅处于保温状态，则保温功率:P保温==100W;
(1)由图丙可知，当升压结束，锅内气压达到p＝180kPa＝1.8×105Pa ，由此可得，锅内气体对锅盖的压力:F＝pS＝1.8×105Pa×300×10－4m1＝5400N
(3)由題意和图乙、丙可知，这次饭煮熟，R1的工作时间为t1＝6mint3niln+3nmin＝11min＝0.1h，R1的工作时间t1=18min＝0.3h,由此可得，这次饭意熟，电压力锅共消耗的电能:W=P1t1+P1t1=0.8kW×0.1h+0.3kW×0.3h=0.15kW·h
20、（1）4A（2）1100Ω（3）800W
【解析】
（1）知道电饭锅正常工作时在加热状态下功率，利用P＝UI求电路总电流；（2）分析S、S0闭合和S闭合、S0断开时的电路组成、电阻大小关系，据P＝可知，什么情况为保温档，再利用P＝求R2的阻值；（3）3000r/kW h表示电饭锅每消耗1kW h的电能，电能表的转盘转3000r，据此求电能表转盘转200r消耗的电能，再利用P＝求电饭锅此时的实际加热功率。
【详解】
（1）由题知，电饭锅正常工作时，在加热状态下功率P＝880W，由P＝UI可得总电流：I＝＝4A；（2）当S、S0闭合时，R1和R2并联，当S闭合、S0断开时，电路中只有R2，因并联电路总电阻小于支路电阻，因此当S闭合、S0断开时，电路总电阻较大；由P＝可知，此时电功率较小，为保温档；P保温＝44W，由P＝可得：R2＝＝1100Ω；（3）3000r/kW h表示电饭锅每消耗1kW h的电能，电能表的转盘转3000r，则电能表转盘转200r消耗的电能：W＝kW h＝kW h，电饭锅此时的实际加热功率：P实＝＝0.8kW＝800W。
21、（1）3.6W（2）15Ω（3）1Ω—6Ω
【解析】
(1)由图乙可知, 灯泡两端的电压为6V时，通过它的电流为0.6A，
灯泡消耗的额定功率P额=U额I=6V×0.6A=3.6W；
(2) 灯泡与R2串联， 由串联电路的电压规律可得, 滑动变阻器两端的电压U2=U U1=15V 6V=9V，此时滑动变阻器接入电路的阻值最小：R滑===15Ω;
(3)题中要求电压表能达的最大值,若选0 15V量程,因电压表并联在R2两端，总电压为15V，则无论选择哪一电阻都不能使电压值达到15V，故电压表量程只能为0 3V；
因R0=24Ω,电路中的电流I′最大== =0.625A；
即电路中能达到的最大值只能为0.6A，故电流表量程只能选0 0.6A；
当电流表的最大电流为I最大=0.6A，则由欧姆定律可得：
电路中的最小电阻R最小= ==25Ω；
则滑动变阻器接入电阻为R2=25Ω 24Ω=1Ω；
电压表最大电压为U最大=3V,则此时电阻两端电压为U最小=U U最大=15V 3V=12V，
则此时电路中电流I2== =0.5A；
滑动变阻器接入电阻R′2===6Ω；
故滑动变阻器的接入范围为1Ω 6Ω；
五、作图题（本大题共2小题，共4分）
22、
【解析】
由安培定则可知，图中通电螺线管的右端为N极，左端为S极，根据同名磁极相互排斥，异名磁极相互吸引，可判定小磁针的右端为N极、左端为S极．根据磁感线都是从磁体的N极出发，回到S极，可以标出磁感线的方向，如上图所示。
23、
【解析】
1、这是有关平面镜成像问题，解决问题的关键是掌握平面镜的成像规律；
2、平面镜成正立等大虚像，像和物的连线垂直于平面镜，像到平面镜的距离等于物到平面镜的距离，像和物关于平面镜对称，镜像不能用光屏承接，像的大小相等，但是左右相反；
3、根据平面镜成像左右对称，求得遮挡的部分.
【详解】
由A点和B点向平面镜作垂线并延长，根据物像到平面镜距离相等，作出物体AB的像A'B'．连接EA'交平面镜于C点，连接EB'交平面镜于D点．
遮住平面镜CD部分，眼睛就看不到物体的像了．

六、实验探究题（本大题共3小题，共15分）
24、72.2 40 45 1.125×101 偏小 大于 ρ酱油= 偏小
【解析】
(1)[1]由甲图知道砝码质量为50g+20g，游码标尺分度值为0.2g，则游码读数为2.2g，所以，烧杯和油的总质量是：
m总=50g+20g+2.2g=72.2g；
(2)[2]由乙图知道，量筒的分度值为2mL，所以，量筒中酱油的体积是：
V= 40mL=40cm1；
(1)[1]由丙图知道，砝码质量为20g+5g，游码读数为2.2g，所以，剩余酱油和烧杯的总质量是：
m剩=20g+5g+2.2g=27.2g，
即倒出的酱油的质量是：
m= m总-m剩=72.2g-27.2g=45g，
所以，酱油的密度是：
；
(4)[4]若砝码生锈了，则砝码的实际质量超过了标注的质量，所以可少加砝码便能与左侧平衡，而读数时却仍按标注值读取，即测得得质量会偏小，根据知道，则计算出的密度将偏小；
(5)①[6]由于步骤 d 是在c步骤的基础上，再排出更多的酱油，而瓶、泡沫、金属块的质量是一样的，所以，d步骤中可乐瓶内所有物体的重力小于c步骤中可乐瓶内所有物体的重力，即c步骤中可乐瓶对水平面的压力大于d步骤中可乐瓶对水平面的压力；
②[7]由图②知道，泡沫漂浮在酱油中，其受到的浮力等于其重力，而浮力又等于其排开酱油的重力，则
G泡沫=F浮泡沫=G排泡沫=m排泡沫g=ρ酱油V1g；
由图③知道，金属块的体积是：
V金属=V2-V1，
则金属块的重力是：
G金属=m金属g=ρV金属g=ρ(V2-V1)g；
图④中，将泡沫和金属块看为一个整体，其漂浮在酱油中，所以其受到的总浮力等于其总重力，而浮力又等于其排开酱油的重力，所以，
G泡沫+ G金属=F浮总=G排总=m排总g=ρ酱油V1g，
将G泡沫和G金属代入ρ酱油V1g+ρ(V2-V1)g=ρ酱油V1g，解得
ρ酱油=；
③[8]在步骤d中，若该金属块沾上了一些酱油，则会导致G金属增大，从而G泡沫+ G金属也增大，最终使得排开酱油的总体积V1增大．由ρ酱油=知道，V1增大会导致测得的酱油密度偏小。
25、凸透镜 上方 右 放大
【解析】
（1）为了使烛焰的像完整地成在光屏中央，实验时应将烛焰、凸透镜、光屏三者的中心调整到同一高度，如图中只需要调整高度一个元件是凸透镜；成像时，物体、凸透镜、像是在一条直线上的，所以若不调整，会使烛焰的像成在光屏的上方．
（2）若实验中使用的凸透镜焦距为10 cm，调整高度后，不改变图中蜡烛、凸透镜和光屏的位置，如图物距为12cm，在一倍到二倍焦距之间，像距应大于二倍焦距，成倒立放大的实像所以，发现光屏上无像，此时像距小于二倍焦距，所以应该向右移动光屏，将会在光屏上呈现一个倒立、放大的实像．
26、右 161.4 12 2.6 小
【解析】
(1)把天平放在水平台上，先要把游码拨到标尺左端的零刻度线处，通过调节平衡螺母使天平平衡；图甲中指针偏向分度盘的左侧，要使横粱在水平位置平衡，应将平衡螺母往右调。
(1)由图知，杯、水和鹅卵石的总质量：m1=100g+50g+10g+1.4g=161.4g；此时烧杯中水质量m水′=161.4g 11.2g-80g=50.2g；
(4)将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，用天平测出杯和水的总质量为m4=142.2g，此时烧杯中水的质量m水= 142.2g 80g =62.2g，所以添加水的质量△m=m水- m水′=12g；
(5)由题意知，鹅卵石的体积等于加入水的体积，则；
鹅卵石的密度：。
(6)若小明在取出鹅卵石时从烧杯中带出一些水，则测量水的质量偏大，对应鹅卵石的体积偏大，根据知密度测量的偏小。
