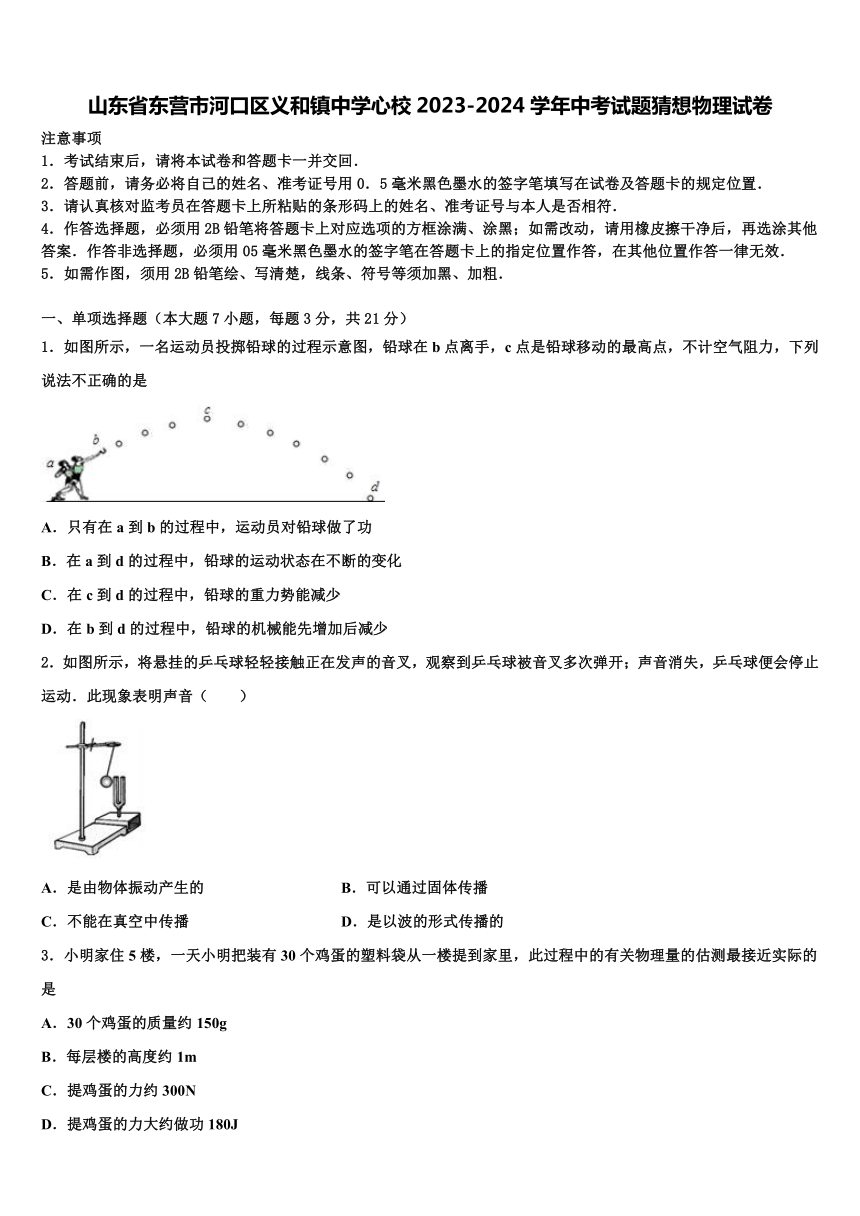

山东省东营市河口区义和镇中学心校2023-2024学年中考试题猜想物理试卷
注意事项
1.考试结束后,请将本试卷和答题卡一并交回.
2.答题前,请务必将自己的姓名、准考证号用0.5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置.
3.请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符.
4.作答选择题,必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑;如需改动,请用橡皮擦干净后,再选涂其他答案.作答非选择题,必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答,在其他位置作答一律无效.
5.如需作图,须用2B铅笔绘、写清楚,线条、符号等须加黑、加粗.
一、单项选择题(本大题7小题,每题3分,共21分)
1.如图所示,一名运动员投掷铅球的过程示意图,铅球在b点离手,c点是铅球移动的最高点,不计空气阻力,下列说法不正确的是
A.只有在a到b的过程中,运动员对铅球做了功
B.在a到d的过程中,铅球的运动状态在不断的变化
C.在c到d的过程中,铅球的重力势能减少
D.在b到d的过程中,铅球的机械能先增加后减少
2.如图所示,将悬挂的乒乓球轻轻接触正在发声的音叉,观察到乒乓球被音叉多次弹开;声音消失,乒乓球便会停止运动.此现象表明声音( )
A.是由物体振动产生的 B.可以通过固体传播
C.不能在真空中传播 D.是以波的形式传播的
3.小明家住5楼,一天小明把装有30个鸡蛋的塑料袋从一楼提到家里,此过程中的有关物理量的估测最接近实际的是
A.30个鸡蛋的质量约150g
B.每层楼的高度约1m
C.提鸡蛋的力约300N
D.提鸡蛋的力大约做功180J

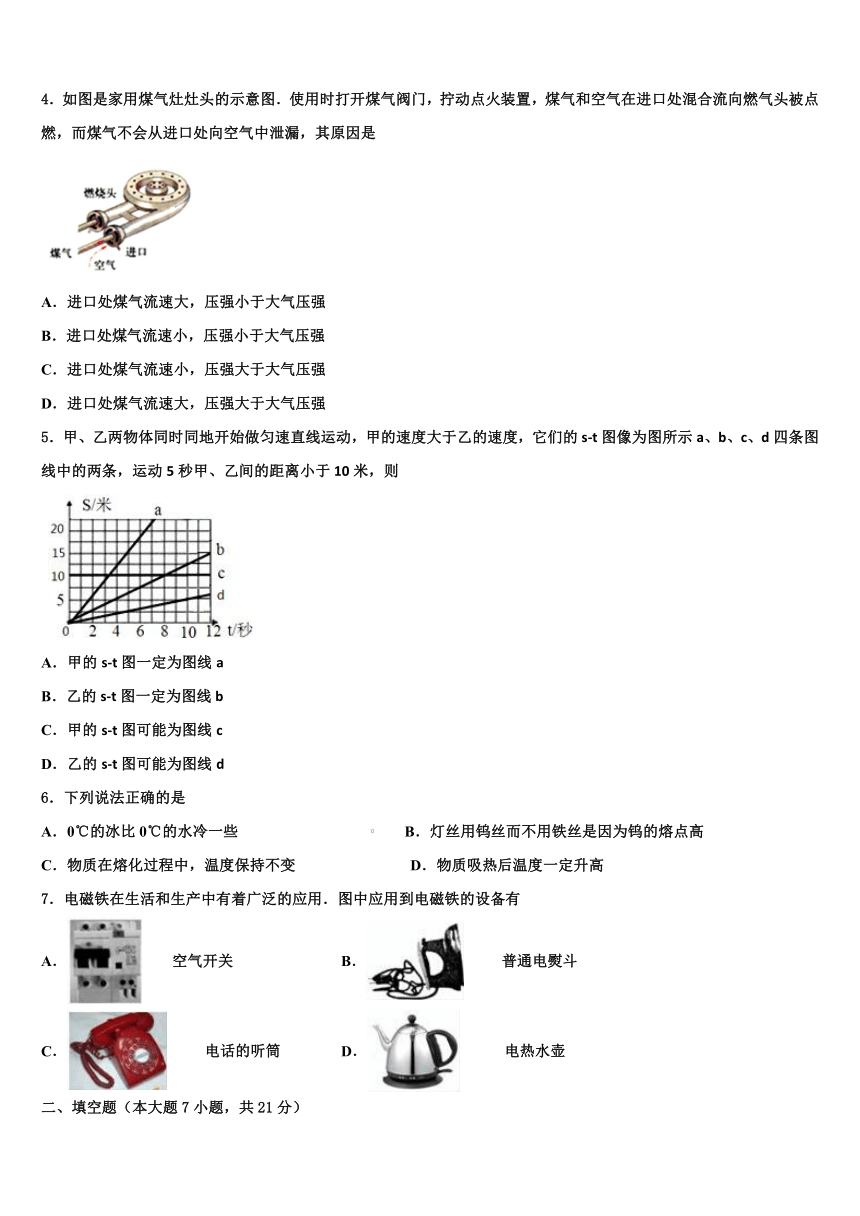

4.如图是家用煤气灶灶头的示意图.使用时打开煤气阀门,拧动点火装置,煤气和空气在进口处混合流向燃气头被点燃,而煤气不会从进口处向空气中泄漏,其原因是
A.进口处煤气流速大,压强小于大气压强
B.进口处煤气流速小,压强小于大气压强
C.进口处煤气流速小,压强大于大气压强
D.进口处煤气流速大,压强大于大气压强
5.甲、乙两物体同时同地开始做匀速直线运动,甲的速度大于乙的速度,它们的s-t图像为图所示a、b、c、d四条图线中的两条,运动5秒甲、乙间的距离小于10米,则
A.甲的s-t图一定为图线a
B.乙的s-t图一定为图线b
C.甲的s-t图可能为图线c
D.乙的s-t图可能为图线d
6.下列说法正确的是
A.0℃的冰比0℃的水冷一些 B.灯丝用钨丝而不用铁丝是因为钨的熔点高
C.物质在熔化过程中,温度保持不变 D.物质吸热后温度一定升高
7.电磁铁在生活和生产中有着广泛的应用.图中应用到电磁铁的设备有
A. 空气开关 B. 普通电熨斗
C. 电话的听筒 D. 电热水壶
二、填空题(本大题7小题,共21分)

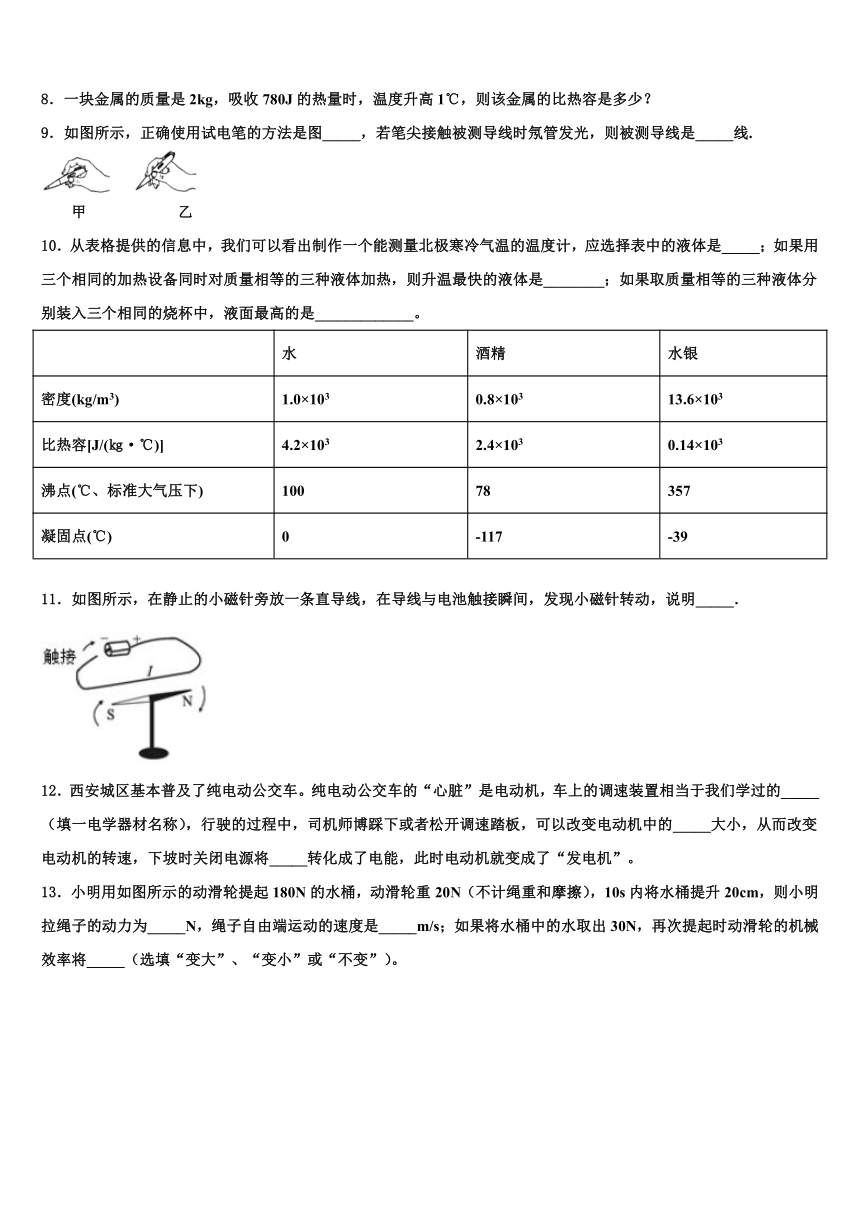

8.一块金属的质量是2kg,吸收780J的热量时,温度升高1℃,则该金属的比热容是多少?
9.如图所示,正确使用试电笔的方法是图_____,若笔尖接触被测导线时氖管发光,则被测导线是_____线.
甲 乙
10.从表格提供的信息中,我们可以看出制作一个能测量北极寒冷气温的温度计,应选择表中的液体是_____;如果用三个相同的加热设备同时对质量相等的三种液体加热,则升温最快的液体是________;如果取质量相等的三种液体分别装入三个相同的烧杯中,液面最高的是_____________。
水 酒精 水银
密度(kg/m3) 1.0×103 0.8×103 13.6×103
比热容[J/(㎏·℃)] 4.2×103 2.4×103 0.14×103
沸点(℃、标准大气压下) 100 78 357
凝固点(℃) 0 -117 -39
11.如图所示,在静止的小磁针旁放一条直导线,在导线与电池触接瞬间,发现小磁针转动,说明_____.
12.西安城区基本普及了纯电动公交车。纯电动公交车的“心脏”是电动机,车上的调速装置相当于我们学过的_____(填一电学器材名称),行驶的过程中,司机师博踩下或者松开调速踏板,可以改变电动机中的_____大小,从而改变电动机的转速,下坡时关闭电源将_____转化成了电能,此时电动机就变成了“发电机”。

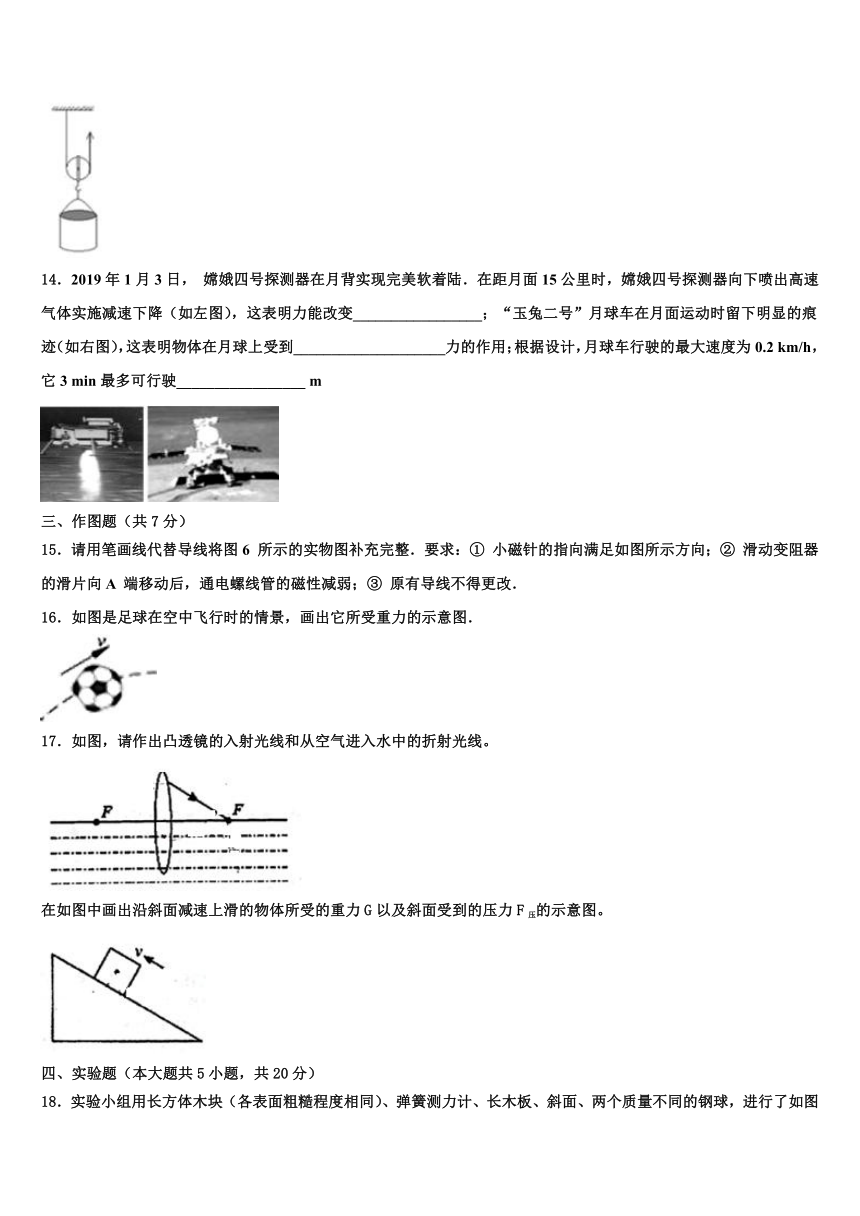

13.小明用如图所示的动滑轮提起180N的水桶,动滑轮重20N(不计绳重和摩擦),10s内将水桶提升20cm,则小明拉绳子的动力为_____N,绳子自由端运动的速度是_____m/s;如果将水桶中的水取出30N,再次提起时动滑轮的机械效率将_____(选填“变大”、“变小”或“不变”)。
14.2019年1月3日, 嫦娥四号探测器在月背实现完美软着陆.在距月面15公里时,嫦娥四号探测器向下喷出高速气体实施减速下降(如左图),这表明力能改变_________________;“玉兔二号”月球车在月面运动时留下明显的痕迹(如右图),这表明物体在月球上受到____________________力的作用;根据设计,月球车行驶的最大速度为0.2 km/h,它3 min最多可行驶_________________ m
三、作图题(共7分)
15.请用笔画线代替导线将图6 所示的实物图补充完整.要求:① 小磁针的指向满足如图所示方向;② 滑动变阻器的滑片向A 端移动后,通电螺线管的磁性减弱;③ 原有导线不得更改.
16.如图是足球在空中飞行时的情景,画出它所受重力的示意图.
17.如图,请作出凸透镜的入射光线和从空气进入水中的折射光线。
在如图中画出沿斜面减速上滑的物体所受的重力G以及斜面受到的压力F压的示意图。
四、实验题(本大题共5小题,共20分)

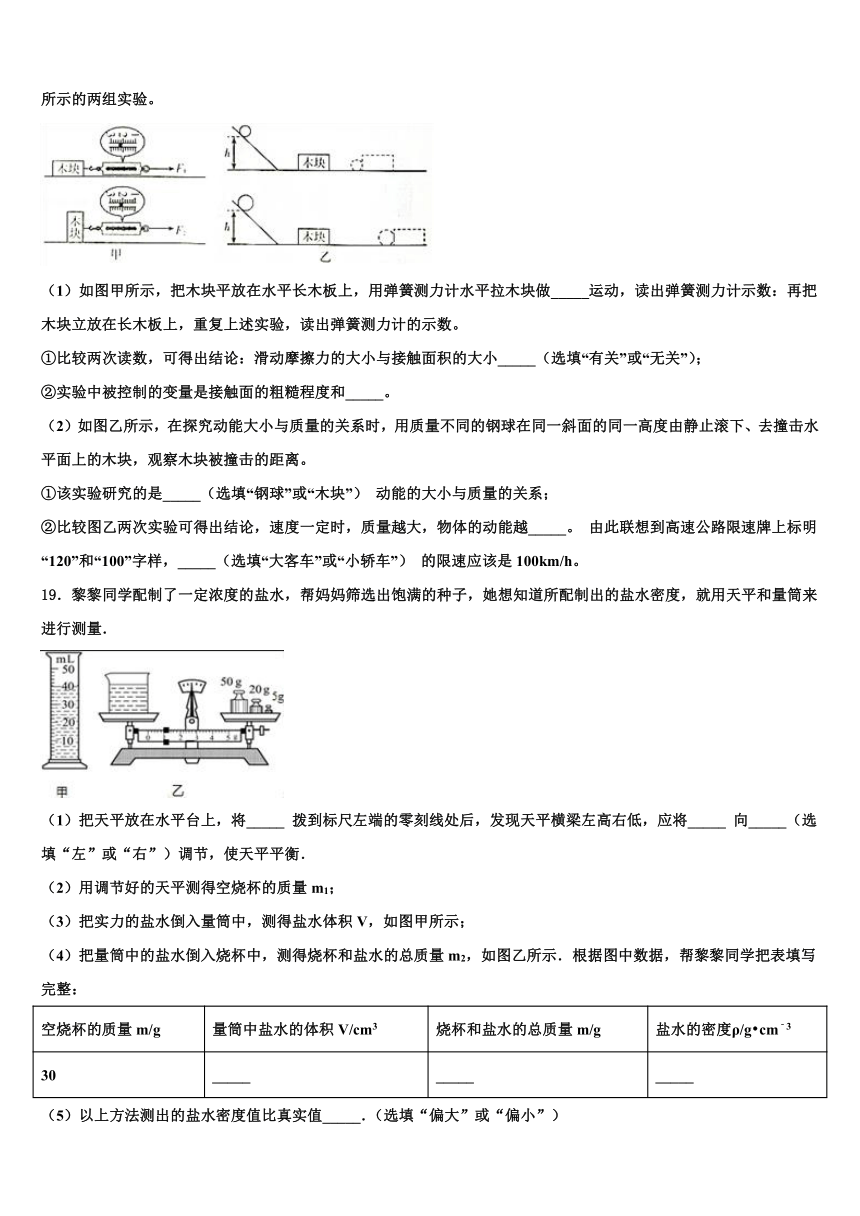

18.实验小组用长方体木块(各表面粗糙程度相同)、弹簧测力计、长木板、斜面、两个质量不同的钢球,进行了如图所示的两组实验。
(1)如图甲所示,把木块平放在水平长木板上,用弹簧测力计水平拉木块做_____运动,读出弹簧测力计示数:再把木块立放在长木板上,重复上述实验,读出弹簧测力计的示数。
①比较两次读数,可得出结论:滑动摩擦力的大小与接触面积的大小_____(选填“有关”或“无关”);
②实验中被控制的变量是接触面的粗糙程度和_____。
(2)如图乙所示,在探究动能大小与质量的关系时,用质量不同的钢球在同一斜面的同一高度由静止滚下、去撞击水平面上的木块,观察木块被撞击的距离。
①该实验研究的是_____(选填“钢球”或“木块”) 动能的大小与质量的关系;
②比较图乙两次实验可得出结论,速度一定时,质量越大,物体的动能越_____。 由此联想到高速公路限速牌上标明“120”和“100”字样,_____(选填“大客车”或“小轿车”) 的限速应该是100km/h。
19.黎黎同学配制了一定浓度的盐水,帮妈妈筛选出饱满的种子,她想知道所配制出的盐水密度,就用天平和量筒来进行测量.
(1)把天平放在水平台上,将_____ 拨到标尺左端的零刻线处后,发现天平横梁左高右低,应将_____ 向_____(选填“左”或“右”)调节,使天平平衡.
(2)用调节好的天平测得空烧杯的质量m1;
(3)把实力的盐水倒入量筒中,测得盐水体积V,如图甲所示;
(4)把量筒中的盐水倒入烧杯中,测得烧杯和盐水的总质量m2,如图乙所示.根据图中数据,帮黎黎同学把表填写完整:
空烧杯的质量m/g 量筒中盐水的体积V/cm3 烧杯和盐水的总质量m/g 盐水的密度ρ/g cm﹣3
30 _____ _____ _____
(5)以上方法测出的盐水密度值比真实值_____.(选填“偏大”或“偏小”)
20.用图甲所示的装置对冰进行加热,并且每隔相同的事件记录一次温度计的示数,同时观察物质的状态,图乙和图丙中有一幅是根据实验记录的数据绘制而成的,回答下列问题:
冰属于____(选填“晶体”或“非晶体”).在图像中AB阶段物质处于_____状态(选填“固体”、“液化”或“固液共存”),熔化时间经历_____min.图乙和图两中CD段正确的是______,若CD与AB对应的物质的比热容分别是c1和c2,则正确的图中cl:c2=______
21.为了比较水和食用油的吸热能力,小明用两个相同的装置做了如上图甲所示的实验.
①在两个相同的烧杯中应加入初温相同、__________相同的水和煤油.实验中选用相同电加热器的目的是:使水和煤油在相同时间内________________________.
②水和煤油温度随时间变化如上图乙所示,根据图甲可判断出b物质是________.根据图乙可判断出a吸热能力较_______(选填“强”或“弱”).如上图丙所示,小明比较水和食用油的吸热能力后,为比较酒精和碎纸片的热值,用两同规格的烧杯装相等质量的水,取质量_________(选填“相等”或“不相等”)的酒精和碎纸片,分别放入两个燃烧皿中,点燃分别给烧杯加热,直到酒精和碎纸片完全燃烧完,通过比较________(选填“加热时间”或“液体升高的温度”)来确定酒精和碎纸片热值的大小.
22.小明利用如图甲所示的电路探究电流跟电阻的关系.已知电源电压为6 V且保持不变,实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω.
实验中多次改变R的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到如图乙所示的电流I随电阻R变化的图象,由图象可以得出结论:电压一定时,___________.上述实验中,小明用5 Ω的电阻做完实验后,接下来的操作是________,然后将10 Ω的电阻接入电路,闭合开关,移动滑片,使电压表示数为_____V时,读出电流表的示数.为完成整个实验,应该选取最大阻值不小于_____Ω的滑动变阻器.
五、计算题(本大题共2小题,共13分)
23.如图所示,用一根细绳竖直向上拉着一个重为G的物体,该物体没有离开水平地面且保持静止状态.
(1)如甲图所示,已知细绳对物体的拉力的大小为,如果,请推导并证明物体对地面的压力;
(2)如图乙所示,将细绳竖直系在质量不计的杠杆A端,O为杠杆的支点,已知,如果物体重量为50N,要使地面对物体的支持力为10N,则应在杠杆B端竖直向下施加多大的拉力才能使杠杆保持水平平衡?
24.如图所示,体积为V=200cm3的木块在绳子拉力F=0.8N的作用下完全浸没在水中(g=10N/kg,ρ水=1.0×103kg/m3,绳子重力不计).求:
木块此时受到浮力.木块的重力.
六、综合能力题(本大题共3小题,共18分)
25.小明利用l8cm长的吸管、细铜丝、石蜡等材料自制密度计.制作密度计的过程中,需要一个盛放液体的容器,现有250mL的量筒和400mL的烧杯供选择.则小明应选择__________.小明将自制的密度计放入水中,发现密度计不能直立漂浮,其原因可能__________.改进后小明将密度计放入水中,用刻度尺测出吸管露出水面的长度是10.8cm,则吸管浸入水中的深度h水=__________cm.小明将该密度计放人某液体中,吸管浸入液体的深度为9cm.则此液体的密度是多少?(ρ水=1.0×103kg/m3)小明的同学也用吸管制作了密度计,他发现密度计相邻两刻度线之间的距离太小,导致用此密度计测量液体密度时误差较大,为此同学们提出了如下改进方案,其中可行的是
A.换大的容器做实验
B.换细的吸管制作密度计
C.换稍长的吸管制作密度计
D.适当减小密度计的配重
26.有两个电加热器的电阻分别为R1和R2,现将它们并联起来接在一个电压不变的电源上,它们的功率分别为P1和P2,如果将它们串联起来仍接在该电源上。请你推导电路此时消耗的总功率: 当一个电加热器消耗的功率是800W,另一个电加热器消耗的功率是1200W时,整个电路消耗的功率是多少?
27.如图所示是汽车的一种自动测量油箱内油量的简易装置,R是阻值均匀的变阻器,它的滑片连在杠杆的一端,当油箱内油面发生变化时,浮标通过杠杆使滑片P在电阻R上滑动,引起油量表的指针偏转.油量表实际上是一个量程为“0~0.6A”的电流表,电源电压恒为12V,R0=10Ω.当油箱中有55升汽油时,油量表的指针满偏;当油箱中的汽油还有5升时,滑片P刚好在R的中点,油量表的示数为0.1A,此时报警电路(图中未画出)开始自动报警,提醒司机尽快加油.问:
油箱装满汽油时R0消耗的电功率是多少?变阻器R的总电阻是多少?油箱中汽油的体积V和变阻器接入电路的电阻R的关系为V=60﹣0.5R(式中V的单位为升,R的单位为欧姆).当油量表示数为0.4A时,油箱里还有多少升汽油?若要报警时的油量比5升多一些,请说出两种改进方法.
参考答案
一、单项选择题(本大题7小题,每题3分,共21分)
1、D
【解析】
试题分析:A、在a到b的过程中,运动员对铅球有一个推力的作用且铅球在推力作用下移动了一段距离,所以在这个阶段,运动员对铅球做了功;铅球离开手,由于惯性继续运动,所以手就不做功了,故A正确;
B、在a到d的过程中,铅球的运动方向和运动快慢都发生了改变,所以运动状态是在不断变化的,故B正确;
C、在c到d的过程中,铅球的质量不变,高度减小,故重力势能减小,故C正确;
D、在b到d的过程中,由于不计空气阻力,所以铅球的机械能不变,故D错误.
故选D.
2、A
【解析】
声音是由物体的振动产生的;振动停止,发声停止.“将悬挂的乒乓球轻轻接触正在发声的音叉,观察到乒乓球被音叉多次弹开;声音消失,乒乓球便会停止运动”是通过乒乓球的摆动把音叉的振动放大.此现象表明声音是由物体振动产生的.
3、D
【解析】
根据教材知识可知,手托2只鸡蛋的力大约为1N,则两只鸡蛋的质量约,一只鸡蛋的质量约为50g.
A.30个鸡蛋的质量约30×50g=1500g,故A不符合实际.
B.每层楼的高度约3m,故B不符合实际.
C.手托2只鸡蛋的力大约为1N,则提30个鸡蛋的力大约为F=15N,故C不符合实际.
D.住宅楼的楼层高大约3米,家住5楼,小明实际爬楼高度h=3m×4=12m,故小明提鸡蛋的力做功约为:W=Fs=15N×12m=180J,接近200J.故D符合实际.
4、A
【解析】
因为流速越快,流体的压强越小,所以进口处煤气流速大,压强小于大气压,煤气和空气在大气压的作用下流向燃烧头,而煤气不会向空气中泄露,所以只有A符合题意.
5、C
【解析】
由图象知:c的路程始终不变,故为静止状态;故甲、乙一定不是c;
对应同一时间t(如t=5s)a、b、d的路程关系为15m、7.5m、2.5m;由速度公v=
可知,va>vb>vd;
由s-t图象知,t=5s时,Sa-Sb=7.5m<10m,Sa-Sd=12.5m>10m,Sb-Sd=4.5m<10m;
因此甲的图象可能是图线a、b;乙图象可能是图线b,也可能是图线d.
故D正确.ABC错误.
6、B
【解析】
A、0℃的任何物质的温度都一样,冷热程度一样,故A错误。
B、灯丝用钨丝就是因为它的熔点高,不容易烧断,故B正确。
C、晶体的熔化过程中,温度不变,但非晶体的熔化过程中,温度升高,故C错误。
D、晶体的熔化过程,虽然吸热,但温度不变,所以物质吸热后温度不一定升高,故D错误。
故选B。
牢记晶体熔化时吸热,温度不变的特征,是考试中非常容易考试到的知识之一,一定要能利用此特点解决实际问题。
7、A
【解析】
当电路中电流过大或者短路,空气开关中的电磁铁起作用,使开关断开,切断电路,起到保护电路的作用,所以空气开关中应用到电磁铁,A符合题意为答案.
电熨斗是把电能转化为内能,是利用电流的热效应工作的,故B不符合题意.
电话话筒的作用是把声音信号变化成电信号,是电磁感应现象,故C不符合题意.
电热水壶是利用电流的热效应工作的,把电能转化为内能,故D不符合题意.
二、填空题(本大题7小题,共21分)
8、0.39×103J/(kg ℃)
【解析】
由Q吸=cm△t可得金属的比热容:c= = =0.39×103J/(kg ℃).
点睛:已知金属块的质量、升高的温度值、吸收的热量,利用Q吸=cm△t求金属的比热容.
9、甲 火
【解析】
正确使用测电笔的方法是用手指与金属笔卡或金属帽接触,正确的图是甲;若笔尖接触被测导线时氛管发光,则被测导线是火线.
10、酒精 水银 酒精
【解析】
由于北极寒冷时气温非常低,所以应选择凝固点最低的酒精作为温度计内的液体;若用三个相同的加热设备,同时对质量相同的三种液体加热,则相同时间三种液体吸收的热量相同,由于水银的比热容最小,所以水银温度升高的最快;若质量相同的三种液体,分别装入三个相同的烧杯中,则由于酒精的密度最小而体积最大,液面最高。
11、通电导体周围存在磁场
【解析】
由图知,这是奥斯特实验,在平行直导线下方平行地放置着小磁针,当导线中有电流通过时,小磁针发生偏转,说明小磁针受到磁力的作用,该现象表明通电导体周围存在磁场.
12、滑动变阻器 电流 机械能
【解析】
纯电动公交车的“心脏”是电动机,是利用通电线圈在磁场中受力能够转动的原理来工作的;车上的调速装置相当于我们学过的滑动变阻器,它是利用改变电阻的大小来改变电路中电流大小的;司机师博踩下或者松开调速踏板,可以改变电动机中电流;下坡时关闭电源,外力带动电动机转动,线圈做切割磁感线运动,将机械能转化为电能,此时电动机就变成了发电机。
13、100 0.04 变小
【解析】
由图可知,该滑轮为动滑轮,有两段绳子拉着动滑轮,
不计绳重和摩擦,则拉绳子的动力:F=(G+G动)=(180N+20N)=100N;
水桶上升的速度:v===0.02m/s,
绳子自由端运动的速度:v′=2v=2×0.02m/s=0.04m/s;
使用同一动滑轮,在提升高度相同时,所做的额外功不变,减少水的重力,减少了有用功,有用功在总功中所占的比例变小,机械效率会变小。
14、物体的运动状态 重力(或月球的吸引力) 10
【解析】
根据题意知道,嫦娥四号探测器向下喷出高速气体实施减速下降,由于速度大小的变化,由此说明力可以改变物体的运动状态;由图知道,“玉兔二号”月球车在月面运动时留下明显的痕迹,说明月球车对地面有压力,即说明物体在月球上受到月球的吸引力的作用;由于月球车行驶的最大速度为0.2 km/h,所以,它3 min最多可行驶的距离是:.
三、作图题(共7分)
15、
【解析】
试题分析:(1)根据磁极间的作用判断螺线管的磁极;根据安培定则判断电流方向.
(2)通电螺线管的磁性强弱跟电流大小和匝数有关.在匝数一定时,电流越小,磁性越弱.在电流一定时,匝数越少,磁性越弱.
(3)滑动变阻器有四个接线柱,选择一上一下接入电路,滑动变阻器接入电路的电阻越大,电流越小.
①如图,根据同名磁极相互排斥,异名磁极相互吸引,所以螺线管的右端是S极,左端是N极;根据安培定则判断电流从螺线管的右端进入,从左端流出.
②在匝数一定时,电流越小,磁性越弱.滑片向右端移动后,通电螺线管的磁性减弱,螺线管的电流减小,滑动变阻器接入电路的电阻增大,所以滑动变阻器一定接入左端下面接线柱.如图.
考点:探究影响电磁铁磁性强弱的因素的实验;通电螺线管的极性和电流方向的判断;实物的电路连接.
点评:本题把磁极间的作用、滑动变阻器的使用、欧姆定律、螺线管磁性强弱的影响因素有机的结合起来.综合性很强,是一个好题
16、略
【解析】
足球受到的重力作用点在重心上,方向竖直向下,从足球的重心开始竖直向下作一条有向线段,并标出G,即是重力的示意图,如下:
17、见解析 见解析
【解析】
(1)平行于主光轴的入射光线经过凸透镜折射后,折射光线过焦点,由此可以确定该条折射光线对应的入射光线;过入射点垂直界面作出法线,根据折射角小于入射角,在水中法线的另一侧作出折射光线,如图所示:
(2)过物体重心沿竖直向下的方向画出物体所受重力示意图;物体对斜面的压力F的作用点在物体与斜面接触面的中点处,过此点与斜面垂直向下的力,即为压力,如图所示:
四、实验题(本大题共5小题,共20分)
18、 匀速直线 无关 压力大小 钢球 越大 大客车
【解析】解:(1)只有沿水平方向拉着物体做匀速直线运动,物体在水平方向上受到平衡力的作用,拉力大小才等于摩擦力的大小,故用弹簧测力计水平拉木块做匀速直线运动,读出弹簧测力计示数:再把木块立放在长木板上,重复上述实验,读出弹簧测力计的示数;
①比较两次读数,可知测力计示数大小相同,即摩擦力大小相同,可得出结论:滑动摩擦力的大小与接触面积的大小无关;
②根据控制变量法,实验中被控制的变量是接触面的粗糙程度和压力大小;
(2)①由题意,用质量不同的钢球在同一斜面的同一高度由静止滚下、去撞击水平面上的木块,观察木块被撞击的距离,故该实验研究的是钢球动能的大小与质量的关系;
②比较图乙两次实验可得出结论,因从同一高度由静止滚下,下滑到水平面时速度一定,质量越大,推动木块运动的距离越长,物体的动能越大;
因速度相同时,质量越大,动能越大,克服摩擦力做功的越多,越不容易刹车,因大客车的质量更大,故限制的速度要越小,大客车的限速应该是100km/h。
19、游码 平衡螺母 左 偏小
【解析】
(1)把天平放在水平台上,将平衡螺母拨到标尺左端的零刻度处后,发现天平横梁左高右低,应该将螺母向左调节;(4)实验中测出空烧杯的质量后,再把量筒中的盐水倒入烧杯中,测出烧杯和盐水的总质量;烧杯液体总质量m2=50g+20g+5g+1g=76g;
量筒中盐水的体积为40ml;
盐水的密度ρ==1.15g/cm3
填表如下:
空烧杯的质量m1/g 量筒中盐水的体积 V/cm3 烧杯和盐水的总质量 m2/g 盐水的密度 ρ/g cm 3
30 40 76 1.15
(5)此方法中量筒上还会沾有一定质量的液体,使的测量的盐水的质量变小,故盐水密度值比真实值偏小.
点睛:天平的正确使用方法:将托盘天平放置在水平桌面上,将游码拨至标尺左端零刻度线上;调节横梁左右两端的平衡螺母,使横梁平衡,此时指针恰好指在分度盘的中央或左右摆幅度相等;左高右低,向左调节平衡螺母;天平的分度值是0.2g,读数为砝码质量加游码对应的刻度值;量筒分度值为2ml,平视液面最低处读出体积,利用密度公式求得其密度.量筒内的液体不能够全部倒出,测量出的质量变小,利用密度公式分析.
20、晶体 固体 10 乙 2:1
【解析】
(1)由图像可知,冰有一定的熔点,属于晶体;(2)在图象中AB阶段冰还未开始熔化,处于固体状态;由图像可知,熔化时间经历10min;(3)观察图象可知,AB段是冰的升温过程,CD段是水的升温过程,AB段升高的温度与CD段升高的温度都是10℃,根据吸热公式Q吸=cm△t,水的比热容大于冰的比热容,质量一定的冰和水升高相同的温度时,水吸收的热量大于冰吸收的热量,加热时间应更长,所以图丙的CD数据有问题,图乙是正确的.由乙图知,质量相同的冰和水升高相同温度时,水的加热时间是冰的2倍,即吸收的热量是冰的2倍,由Q=cmt的变形公式c=可知,水的比热容是冰的2倍,即C1:C2=2:1.
点睛:掌握晶体在熔化过程中的特点:吸热但温度保持不变;知道晶体在熔化前为固态;熔化过程为固液共存态;熔化完后为液态;根据吸热公式Q吸=cm△t,水的比热容大于冰的比热容,在质量一定时,升高相同的温度,水吸收的热量大于冰吸收的热量,加热时间应更长一些.
21、质量 吸收相等的热量 食用油 强 相等 液体升高温度
【解析】
(1)①为了比较两种物质的吸热能力,在两个相同的烧杯中应加入初温相同、质量相同的水和煤油.实验中选用相同电加热器的目的是:使水和煤油在相同时间内吸收相等的热量.
②甲图中,两种液体质量相同,b液体体积较大,由可知,b液体密度小,所以b物质是煤油.由乙图可知:在质量和升高温度相同时,由知,a物质比热容较大,吸热能力较强.
(2)为比较酒精和碎纸片的热值,用两同规格的烧杯装相等质量的水,取质量相等的酒精和碎纸片,分别放入两个燃烧皿中,点燃分别给烧杯加热,直到酒精和碎纸片完全燃烧完,因燃料的热值不能直接测量,但燃料燃烧放出的热量可以被水吸收,从而使水温发生变化,所以可以通过水升高的温度来确定酒精和碎纸片热值的大小.
22、电流与电阻成反比 断开开关,将滑片移至最大阻值处 2.5 35
【解析】
(1)由图象知,电压一定时,电流和电阻成反比;
(2)在换接电阻时,应将开关断开,并将滑片移至最大阻值处;由图象知,当R=5Ω时,电流表的示数为0.5A,所以电阻两端的电压U=IR=0.5A×5Ω=2.5V,在整个过程中,R两端的电压保持2.5V不变;将5Ω的电阻换为10Ω后,应改变滑动变阻器的阻值,保持电压表的示数为2.5V,并读出电流表的示数;
(3)根据串联分压的知识,当电阻R=25Ω时,滑动变阻器的阻值最大,由图象知,此时电路中的电流为0.1A;由I=得,R总===60Ω;所以R滑=R总﹣R=60Ω﹣25Ω=35Ω.
五、计算题(本大题共2小题,共13分)
23、(1)详见解析;(2)80N
【解析】
(1)甲图中,物体受到三个力的作用:竖直向上的支持力F支和拉力F,竖直向下的重力G,因物体保持静止,故有:F+F支=G,故有:F支=G-F,根据力的作用的相互性得到物体对地面的压力:F压=F支=G-F;
(2)当支持力F支=10N时,绳的拉力F=G- F支=50N-10N=40N,
根据杠杆的平衡条件:F×LOA=F'×LOB,应在B端竖直向下施加的力:.
24、(1)2N(2)1.2N
【解析】
(1)木块的体积:,
木块完全浸没在水中,则,
木块此时受到浮力: .
(2)木块在绳子拉力的作用下静止在水中,受到竖直向下的重力和拉力、竖直向上的浮力作用;所以,则木块的重力: .
答:(1)木块此时受到浮力为2N.
(2)木块的重力为1.2N.
六、综合能力题(本大题共3小题,共18分)
25、(1)250mL 的量筒; (2)重心偏上;7.8;0.8×103kg/m3; (3)B
【解析】
试题分析:(1)根据需要可知,要选用的容器的深度应大于吸管的长度才行,量筒的长度较大,而烧杯的深度太小,所以应选用250mL 的量筒;(2)吸管的外形和密度都不均匀,由于重心靠上,使的密度计不能直立在液体中,而是有点斜;吸管浸入水中的深度为l8cm-10.8cm=7.8cm,吸管作为密度计来说,在液体中都是漂浮的,浮力都相等,所以有ρ液gh液=ρ水gh水,代入数据可求出液体的密度为0.8×103kg/m3;(3)同一个密度计在不同的液体中所排开的液质量相等,密度计越粗,进入液体中的深度越小,刻越分不清,所以可以选用较细的吸管来做,这样可使刻度之间的距离变大.
【考点定位】密度计的制法和用法
26、(1)见解析(2)480W
【解析】
(1)证明:两电阻并联时,因并联电路支路的电压相等,由可得:,;当两电阻串联时,根据电阻的串联,总电阻:﹣﹣﹣①;此时电路的总功率:﹣﹣﹣②,将 ①代入②得:﹣﹣﹣③,③式两边同时取倒数,化简可得:﹣﹣﹣③;
(2)当一个电加热器消耗的功率是800W,另一个电加热器消耗的功率是1200W时,将已知量代入得整个电路消耗的功率:。
27、(1)3.6W;(2)220Ω;(3)50L;(4)方法一:换R0,增大R0的阻值;方法二:换电源,减小电源电压.
【解析】
(1)由题意可知,油箱装满汽油时,油量表的指针满偏,其示数为I0=0.6A,
此时R0消耗的电功率: P0=I02R0=(0.6A)2×10Ω=3.6W;
(2)当滑片P刚好在R的中点时,油量表的示数为0.1A,由I=可得,电路的总电阻: R总===120Ω,因串联电路中总电阻等于各分电阻之和,所以,滑动变阻器接入电路的阻值: R=R总 ﹣R0=120Ω﹣10Ω=110Ω,则变阻器R的总电阻:R=220Ω;
(3)当油量表示数为0.4A时,电路的总电阻: R总′===30Ω,此时变阻器接入电路的电阻:
R′=R总′﹣R0=30Ω﹣10Ω=20Ω,将R′=20Ω代入V=60﹣0.5R得:V=50L;
(4)当油箱中的汽油还有5升时,滑片P刚好在R的中点,油量表的示数为0.1A,此时报警电路开始自动报警,若要报警时的油量比5升多一些,由V=60﹣0.5R可知,此时滑动变阻器接入电路中的电阻较小,小于R,电路中电流较大,即大于0.1A;要使电路中的电流减小到0.1A(即达到该电流值时报警),由I=可知,应增大R0的阻值或减小电源的电压,即方法一:换R0,增大R0的阻值;方法二:换电源,减小电源电压.
