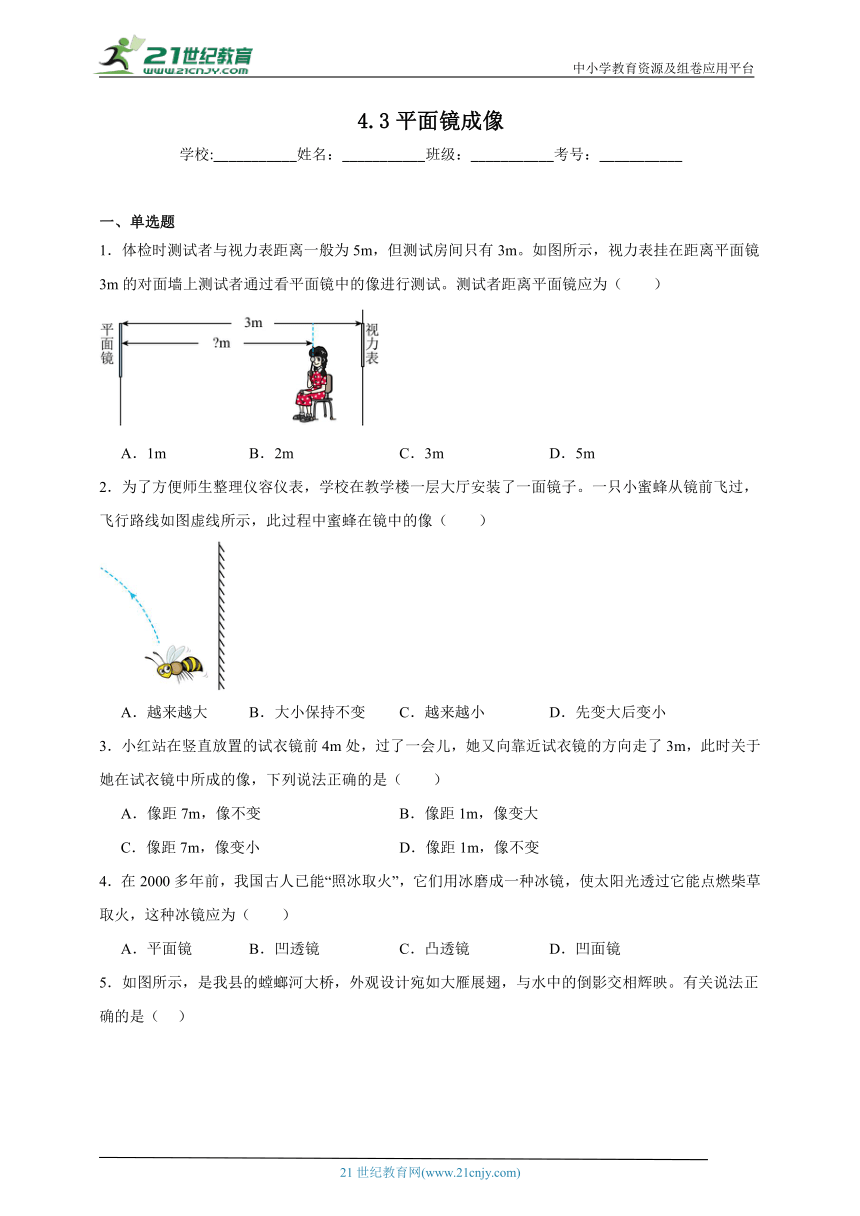

4.3平面镜成像
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．体检时测试者与视力表距离一般为5m，但测试房间只有3m。如图所示，视力表挂在距离平面镜3m的对面墙上测试者通过看平面镜中的像进行测试。测试者距离平面镜应为（　　）
A．1m B．2m C．3m D．5m
2．为了方便师生整理仪容仪表，学校在教学楼一层大厅安装了一面镜子。一只小蜜蜂从镜前飞过，飞行路线如图虚线所示，此过程中蜜蜂在镜中的像（　　）
A．越来越大 B．大小保持不变 C．越来越小 D．先变大后变小
3．小红站在竖直放置的试衣镜前4m处，过了一会儿，她又向靠近试衣镜的方向走了3m，此时关于她在试衣镜中所成的像，下列说法正确的是（　　）
A．像距7m，像不变 B．像距1m，像变大
C．像距7m，像变小 D．像距1m，像不变
4．在2000多年前，我国古人已能“照冰取火”，它们用冰磨成一种冰镜，使太阳光透过它能点燃柴草取火，这种冰镜应为（　　）
A．平面镜 B．凹透镜 C．凸透镜 D．凹面镜

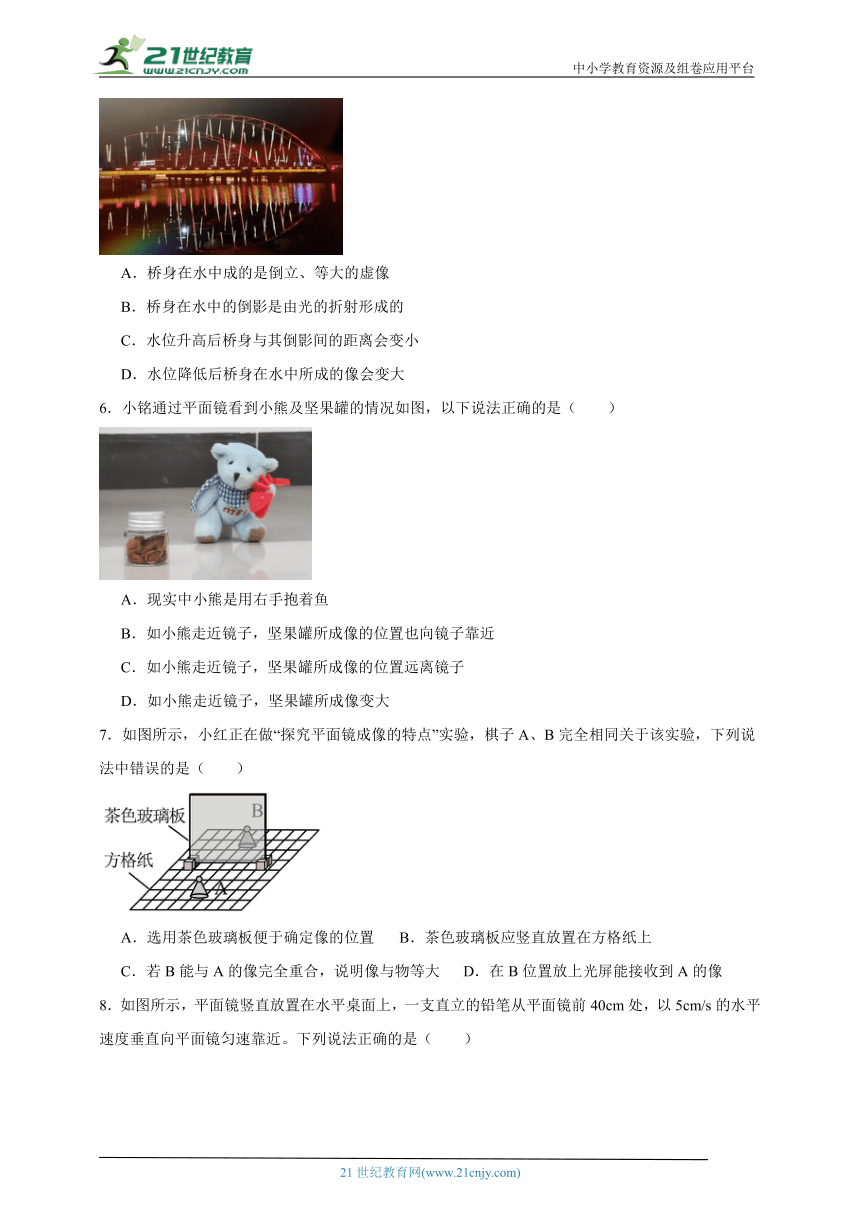

5．如图所示，是我县的螳螂河大桥，外观设计宛如大雁展翅，与水中的倒影交相辉映。有关说法正确的是（ ）
A．桥身在水中成的是倒立、等大的虚像
B．桥身在水中的倒影是由光的折射形成的
C．水位升高后桥身与其倒影间的距离会变小
D．水位降低后桥身在水中所成的像会变大
6．小铭通过平面镜看到小熊及坚果罐的情况如图，以下说法正确的是（　　）
A．现实中小熊是用右手抱着鱼
B．如小熊走近镜子，坚果罐所成像的位置也向镜子靠近
C．如小熊走近镜子，坚果罐所成像的位置远离镜子
D．如小熊走近镜子，坚果罐所成像变大
7．如图所示，小红正在做“探究平面镜成像的特点”实验，棋子A、B完全相同关于该实验，下列说法中错误的是（　　）
A．选用茶色玻璃板便于确定像的位置 B．茶色玻璃板应竖直放置在方格纸上
C．若B能与A的像完全重合，说明像与物等大 D．在B位置放上光屏能接收到A的像

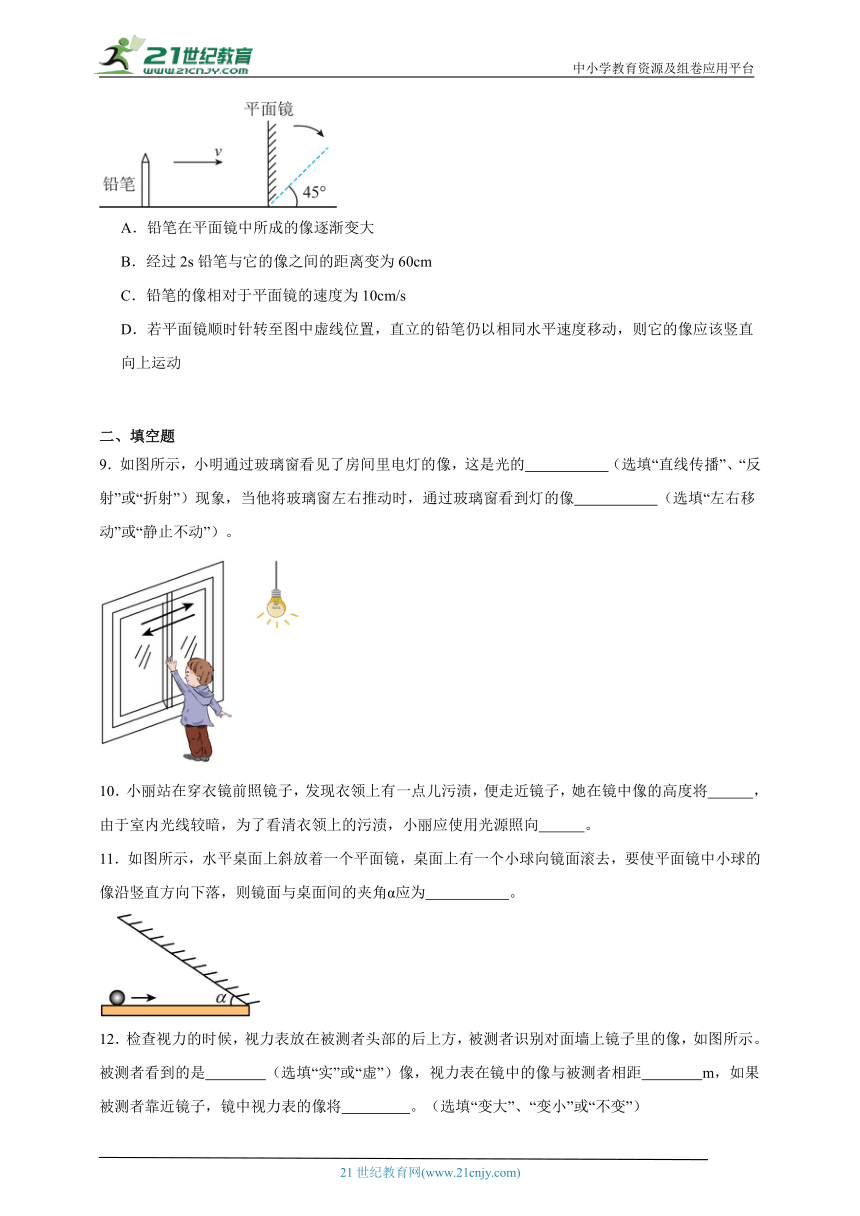

8．如图所示，平面镜竖直放置在水平桌面上，一支直立的铅笔从平面镜前40cm处，以5cm/s的水平速度垂直向平面镜匀速靠近。下列说法正确的是（　　）
A．铅笔在平面镜中所成的像逐渐变大
B．经过2s铅笔与它的像之间的距离变为60cm
C．铅笔的像相对于平面镜的速度为10cm/s
D．若平面镜顺时针转至图中虚线位置，直立的铅笔仍以相同水平速度移动，则它的像应该竖直向上运动
二、填空题
9．如图所示，小明通过玻璃窗看见了房间里电灯的像，这是光的 （选填“直线传播”、“反射”或“折射”）现象，当他将玻璃窗左右推动时，通过玻璃窗看到灯的像 （选填“左右移动”或“静止不动”）。
10．小丽站在穿衣镜前照镜子，发现衣领上有一点儿污渍，便走近镜子，她在镜中像的高度将 ，由于室内光线较暗，为了看清衣领上的污渍，小丽应使用光源照向 。
11．如图所示，水平桌面上斜放着一个平面镜，桌面上有一个小球向镜面滚去，要使平面镜中小球的像沿竖直方向下落，则镜面与桌面间的夹角α应为 。

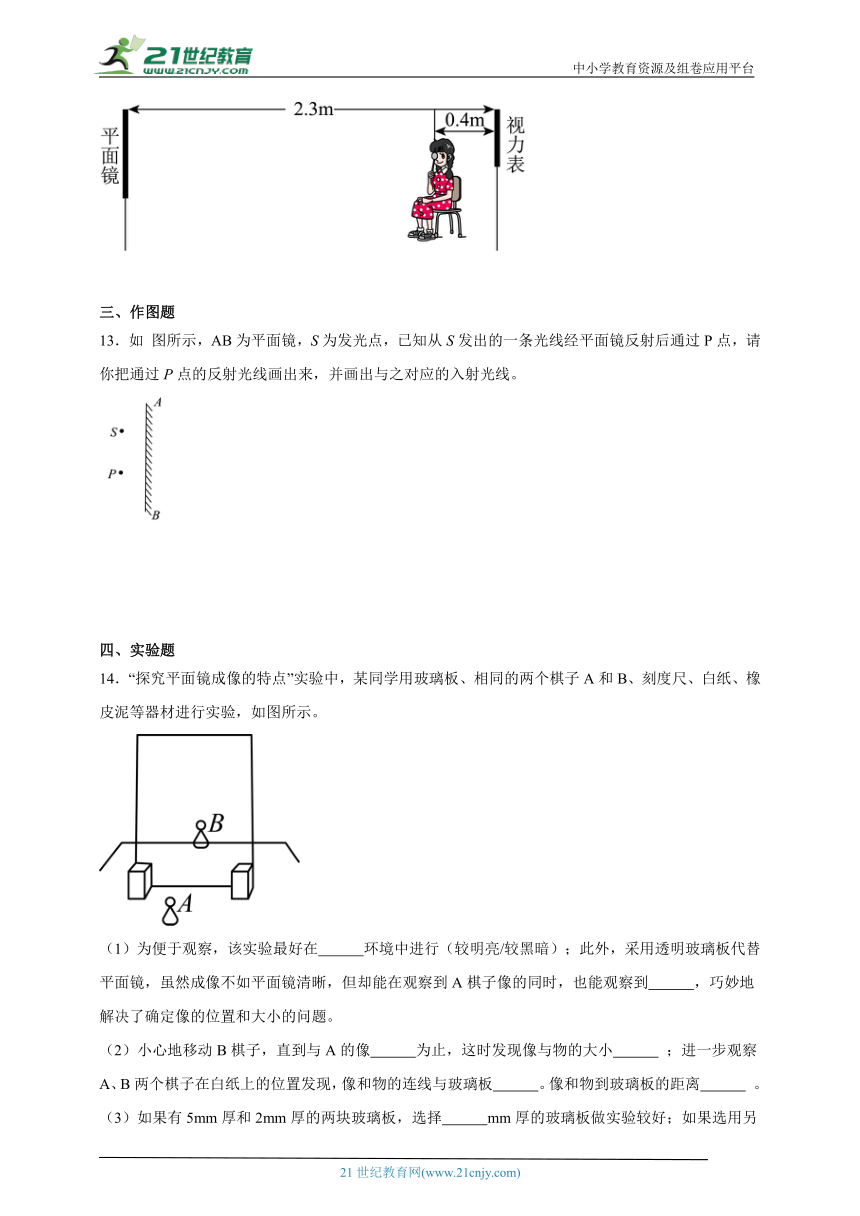

12．检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像，如图所示。被测者看到的是 （选填“实”或“虚”）像，视力表在镜中的像与被测者相距 m，如果被测者靠近镜子，镜中视力表的像将 。（选填“变大”、“变小”或“不变”）

三、作图题
13．如 图所示，AB为平面镜，S为发光点，已知从S发出的一条光线经平面镜反射后通过P点，请你把通过P点的反射光线画出来，并画出与之对应的入射光线。
四、实验题
14．“探究平面镜成像的特点”实验中，某同学用玻璃板、相同的两个棋子A和B、刻度尺、白纸、橡皮泥等器材进行实验，如图所示。
（1）为便于观察，该实验最好在 环境中进行（较明亮/较黑暗）；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A棋子像的同时，也能观察到 ，巧妙地解决了确定像的位置和大小的问题。
（2）小心地移动B棋子，直到与A的像 为止，这时发现像与物的大小 ；进一步观察A、B两个棋子在白纸上的位置发现，像和物的连线与玻璃板 。像和物到玻璃板的距离 。
（3）如果有5mm厚和2mm厚的两块玻璃板，选择 mm厚的玻璃板做实验较好；如果选用另外一块，会因为： 的现象而难于确定像的位置。

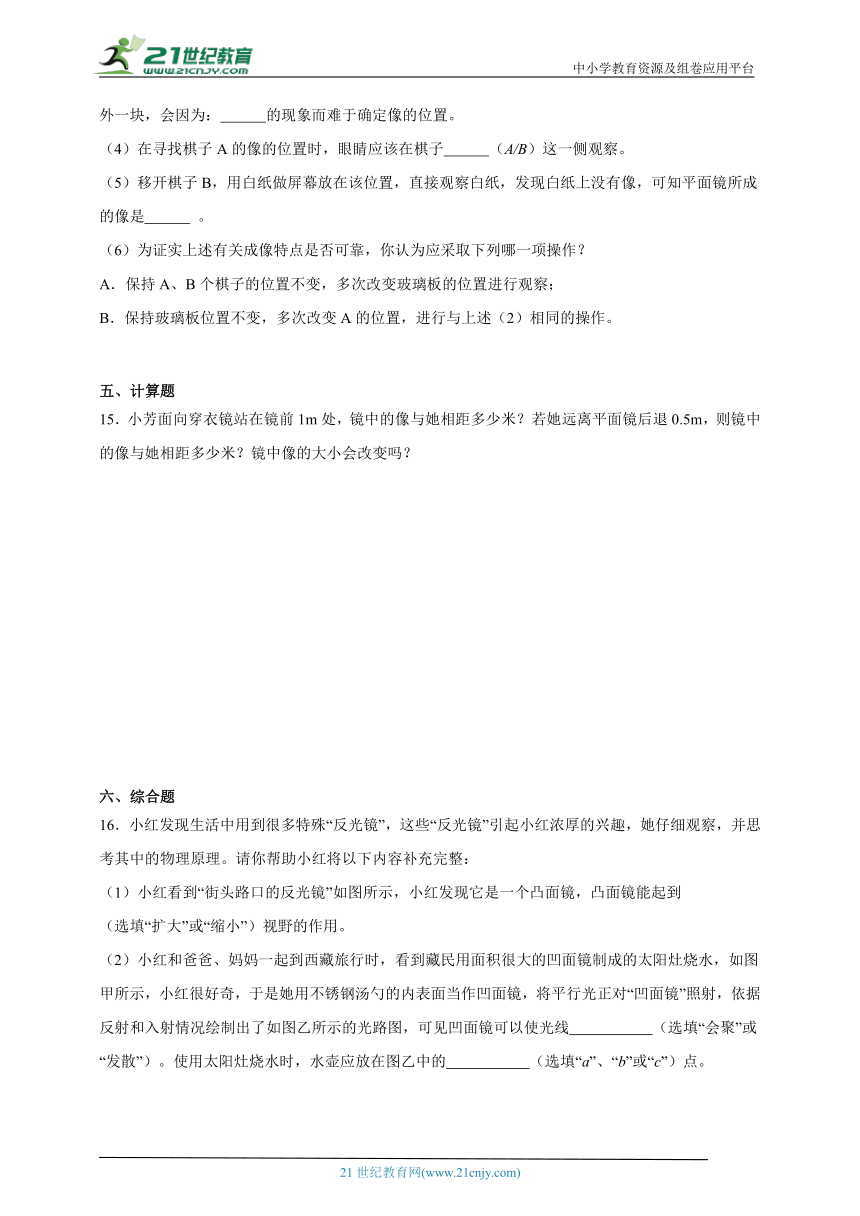

（4）在寻找棋子A的像的位置时，眼睛应该在棋子 （A/B）这一侧观察。
（5）移开棋子B，用白纸做屏幕放在该位置，直接观察白纸，发现白纸上没有像，可知平面镜所成的像是 。
（6）为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作？
A．保持A、B个棋子的位置不变，多次改变玻璃板的位置进行观察；
B．保持玻璃板位置不变，多次改变A的位置，进行与上述（2）相同的操作。
五、计算题
15．小芳面向穿衣镜站在镜前1m处，镜中的像与她相距多少米？若她远离平面镜后退0.5m，则镜中的像与她相距多少米？镜中像的大小会改变吗？
六、综合题
16．小红发现生活中用到很多特殊“反光镜”，这些“反光镜”引起小红浓厚的兴趣，她仔细观察，并思考其中的物理原理。请你帮助小红将以下内容补充完整：
（1）小红看到“街头路口的反光镜”如图所示，小红发现它是一个凸面镜，凸面镜能起到 （选填“扩大”或“缩小”）视野的作用。
（2）小红和爸爸、妈妈一起到西藏旅行时，看到藏民用面积很大的凹面镜制成的太阳灶烧水，如图甲所示，小红很好奇，于是她用不锈钢汤勺的内表面当作凹面镜，将平行光正对“凹面镜”照射，依据反射和入射情况绘制出了如图乙所示的光路图，可见凹面镜可以使光线 （选填“会聚”或“发散”）。使用太阳灶烧水时，水壶应放在图乙中的 （选填“a”、“b”或“c”）点。
（3）小红骑自行车放学时，发现自行车尾灯的“反光镜”利用了相互垂直的镜面组合。它本身不发光，但在夜晚，当有汽车灯光照射到自行车尾灯上时，可以引起汽车司机的注意。尾灯的结构如图丙、丁所示。
请完成图戊中的光路图。
自行车尾灯采用相互垂直的镜面组合，从光学角度分析，这样做的突出优点是 。
《4.3平面镜成像》参考答案
题号 1 2 3 4 5 6 7 8
答案 B B D C C A D B
1．B
【详解】视力表距离平面镜3m，根据平面镜成像特点，视力表的像到平面镜的距离是3m，视力表和视力表的像之间的距离是6m，检查视力时眼睛离视力表的像距离是5m，所以人站在平面镜和视力表之间，那么人到镜子的距离应为2m，故B符合题意，ACD不符合题意。
故选B。
2．B
【详解】小蜜蜂以图中虚线所示路线是逐渐远离镜面，物距变大，像距也变大，根据平面镜成像特点是：像与物大小相等，像距等于物距，像与物的连线与镜面垂直，所成的像是虚像，所以，蜜蜂在镜中的像大小不变，故ACD不符合题意，B符合题意。
故选B。
3．D
【详解】小红站在竖直放置的试衣镜前4m处，过了一会儿，她又向靠近试衣镜的方向走了3m，此时物距等于1m，根据平面镜成像的特点是像距等于物距，像的大小等于物的大小，此时像距1m，像不变，故D正确，ABC错误。
故选D。
4．C
【详解】AD．透明冰块磨制成一个光学器件，光线可以透过，故AD不符合题意；
C．可以取火是因为这个光学透镜可以使光线会聚，凸透镜又叫会聚透镜可以使光线会聚，故C符合题意；
B．凹透镜是发散透镜，故B不符合题意。
故选C。
5．C
【详解】A．桥身在水中倒影属于平面镜成像，成正立等大的虚像，故A错误；
B．桥身在水中的倒影属于平面镜成像，是由光的反射形成的，故B错误；
C．水位升高后，桥身和水面的距离变小，平面镜成的像和物体到平面镜的距离相等，所以倒影到水面的距离变小，水位降低后桥身与其倒影之间的距离变小，故C正确；
D．平面镜成的像和物体大小相等，水位升高后桥身在水中所成的像不变，故D错误。
故选C。
6．A
【详解】A．平面镜成的像与物左右颠倒，现实中小熊是用右手抱着鱼，故A正确；
BC．平面镜成的像与物到镜面的距离相等，小熊走近镜子，而坚果罐相对镜子是静止的，坚果罐所成像的位置与镜子的位置不变，故BC错误；
D．平面镜成的像与物大小相等，如小熊走近镜子，坚果罐所成像的大小不变，故D错误。
故选A。
7．D
【详解】A．因为玻璃板是透明的，所以能在观察到A像的同时，还可以透过玻璃清楚的看到放在后面B，便于确定像的位置，故A正确，不符合题意；
B．茶色玻璃板应竖直放置在方格纸上，因为玻璃板如果不垂直桌面，则像和物体不在同一水平面上，找像的位置时，像与棋子不能重合，故B正确，不符合题意；
C．两个完全相同棋子，大小相同，后面的棋子又和前面棋子的像完全重合，这样就证明了像与物大小相同，故C正确，不符合题意；
D．验证像的虚实时，将光屏放在像的位置上，眼睛从B处直接观察光屏，通过看到光屏上没有像的现象，可知平面镜所成的像是虚像，故D错误，符合题意。
故选D。
8．B
【详解】A．平面镜所成的像与物体等大，铅笔向平面镜靠近时，铅笔在平面镜中所成的像的大小不变，故A错误；
B．经过2s铅笔与平面镜间的距离为30cm，平面镜所成的像与物体关于平面镜对称，所以像与平面镜间的距离也为30cm，所以经过2s铅笔与它的像之间的距离变为60cm，故B正确；
C．平面镜所成的像与物体关于平面镜对称，铅笔以5cm/s向平面镜移动，则像也以5cm/s向平面镜移动，即铅笔的像相对于平面镜的速度为5cm/s，故C错误；
D．若平面镜顺时针转至图中虚线位置，直立的铅笔与平面镜间的夹角为45°，平面镜所成的像与物体关于平面镜对称，所以像与平面镜间的夹角也为45°，所以物与像相垂直，若铅笔仍以相同水平速度向右移动，则它的像应该竖直向上运动，若水平向左运动，像竖直向下运动，故D错误。
故选B。
9． 反射 静止不动
【详解】[1]平面镜成像原理是光的反射，因此小明在客厅的窗户玻璃上看到了客厅里灯的像，这是光的反射现象。
[2]由于灯在平面镜中成像时，像与灯关于平面镜对称，水平左右推动玻璃窗，灯不动，因此看到的像是静止不动的。
10． 不变 衣领
【详解】[1]根据平面镜成像规律可知，像与物等大，所以小丽走近镜子，她在镜中像的高度将不变。
[2]平面镜成像的本质是光的反射，光射向平面镜会发生镜面反射，由于室内光线较暗，为了看清衣领上的污渍，小丽应将光源照向衣领。
11．45°
【详解】根据题意，小球水平向右运动，小球的像竖直向下运动，所以小球到达A点时，像也到达A点，所以平面镜应过水平方向和竖直方向的交点A；根据题意，当小球在图示中的B点时，像点在竖直方向的C点，平面镜过BC连线的中点D；平面镜一定在AD连线上。

∵BD=CD，AD⊥BC
∴AD是∠BAC的角平分线，
又∵∠BAC=90°
∴∠BAD=45°
如图所示，所以题干中的夹角α=45°。
12． 虚 4.2 不变
【详解】[1]由于平面镜所成的像是反射光线的反向延长线的交点所成的像，不是实际光线到达而成的，因此被测者看到的是平面镜成的虚像。
[2]视力表到平面镜的距离是2.3m，视力表的像到平面镜的距离是2.3m，该同学到平面镜的距离是
l1=2.3m-0.4m=1.9m
镜中视力表的像到该同学的距离为
l2=2.3m+1.9m =4.2m
[3]如果被测者离镜子近一些，由平面镜成像特点可知，像与物大小相等，则镜中视力表的像的大小将不变。
13．
【详解】根据平面镜成像的特点：像物关于平面镜对称，作出S点的像点S′，连接S′P，与平面镜的交点O为反射点，连接SO为入射光线，OP为反射光线，如图：
14． 较黑暗 棋子B 完全重合 相等 垂直 相等 2 厚玻璃板的两个面都可以当作反射面，会出现两个像 A 虚像 B
【详解】（1）[1]为了使实验效果明显，该实验最好在较黑暗环境中进行。
[2]采用透明玻璃板代替平面镜，能在观察到A棋子像的同时，也能观察到棋子B，便于确定像的位置和大小。
（2）[3][4][5] [6]实验中，小心地移动B棋子，直到与A的像完全重合为止，可发现像与物的大小相等；像和物的连线与玻璃板垂直；像和物到玻璃板的距离相等。
（3）[7][8]因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的。
（4）[9]由于平面镜成的是虚像，所以在寻找棋子A的像的位置时，人眼应在棋子A这一侧观察。
（5）[10]此实验中的白纸相当于光屏，光屏只能承接实像，不能承接虚像，因为平明镜成的像是虚像，所以棋子的像不会出现在白纸上。
（6）[11]一次实验不具备代表性，应采取同样的实验方案多做几次，避免实验现象的偶然性，才能保证结论的正确，所以应采取B操作。
15．2m；3m；不变
【详解】解：由题意可知，小芳距离镜面1m，根据平面镜成像特点可知，镜中的像距离镜面也为1m，所以镜中的像与她的距离为
s1=1m+1m=2m
若她远离平面镜后退0.5m，此时小芳距离镜面1.5m，根据平面镜成像特点可知，镜中的像距离镜面也为1.5m，所以此时镜中的像与她的距离为
s2=1.5m+1.5m=3m
根据平面镜成像特点可知，平面镜成的像始终与物体等大，所以镜中像的大小不变。
答：镜中的像与她相距2米。若她远离平面镜后退0.5m，则镜中的像与她相距3米。镜中像的大小不变。
16． 扩大 会聚 光可按原来方向返回到汽车司机眼睛
【详解】（1）[1]街头路口的反光镜，从中可以看到更广的地方，说明凸面镜对光具有发散的作用，凸面镜成正立、缩小的虚像，能增大司机的观察范围，减少了交通事故的发生。
（2）[2][3]由图可知，凹面镜对光线有会聚作用，所以在使用太阳灶烧水时，水壶应放在焦点位置，即应放在图乙中的点。
（3）①[4]先画出垂直于镜面的法线，再根据反射角等于入射角画出反射光线，同理，再画出经过第二块镜面时的反射光线，如图所示：
②[5]由图可知，自行车尾灯采用相互垂直的镜面组合能够把车后任何方向射来的光都朝着相反方向反射回去，从而引起司机的注意，防止交通事故的发生。
