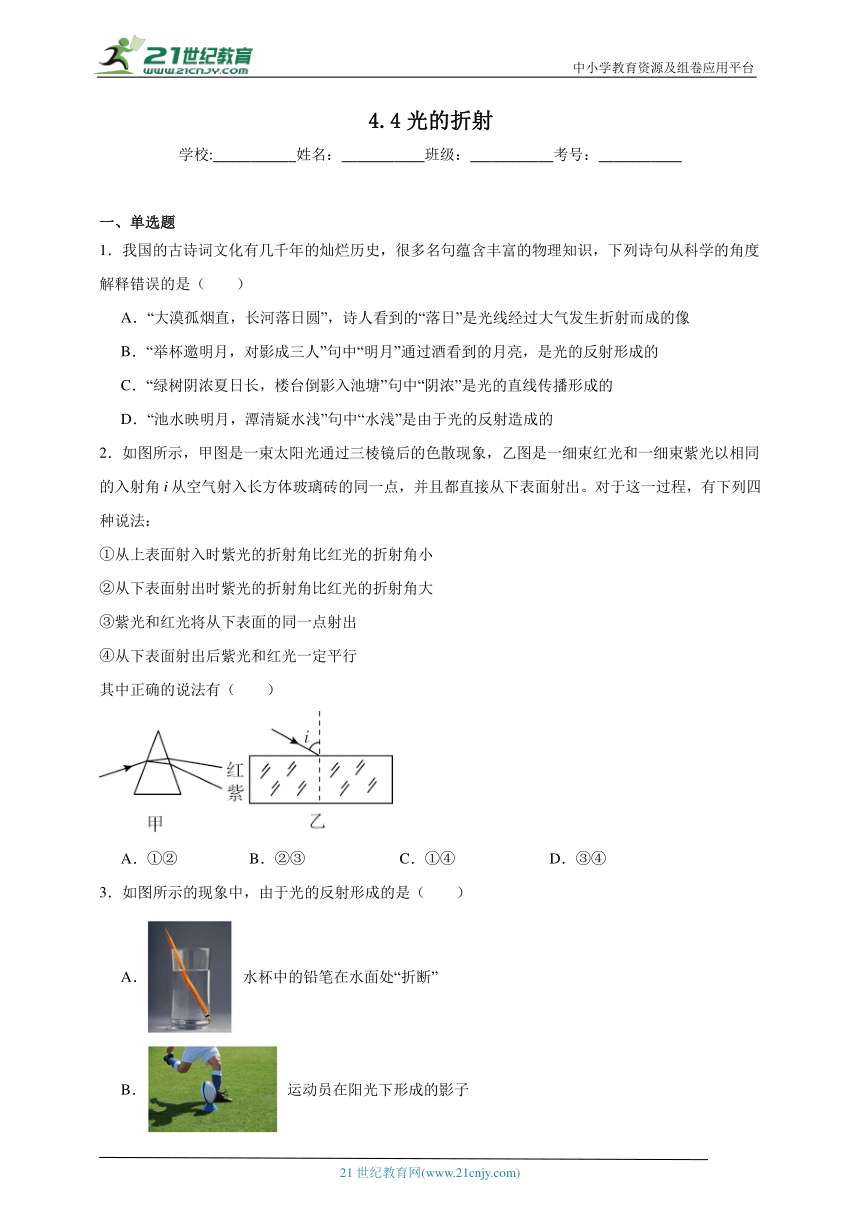

4.4光的折射
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．我国的古诗词文化有几千年的灿烂历史，很多名句蕴含丰富的物理知识，下列诗句从科学的角度解释错误的是（　　）
A．“大漠孤烟直，长河落日圆”，诗人看到的“落日”是光线经过大气发生折射而成的像
B．“举杯邀明月，对影成三人”句中“明月”通过酒看到的月亮，是光的反射形成的
C．“绿树阴浓夏日长，楼台倒影入池塘”句中“阴浓”是光的直线传播形成的
D．“池水映明月，潭清疑水浅”句中“水浅”是由于光的反射造成的
2．如图所示，甲图是一束太阳光通过三棱镜后的色散现象，乙图是一细束红光和一细束紫光以相同的入射角i从空气射入长方体玻璃砖的同一点，并且都直接从下表面射出。对于这一过程，有下列四种说法：
①从上表面射入时紫光的折射角比红光的折射角小
②从下表面射出时紫光的折射角比红光的折射角大
③紫光和红光将从下表面的同一点射出
④从下表面射出后紫光和红光一定平行
其中正确的说法有（　　）
A．①② B．②③ C．①④ D．③④
3．如图所示的现象中，由于光的反射形成的是（　　）
A． 水杯中的铅笔在水面处“折断”
B． 运动员在阳光下形成的影子

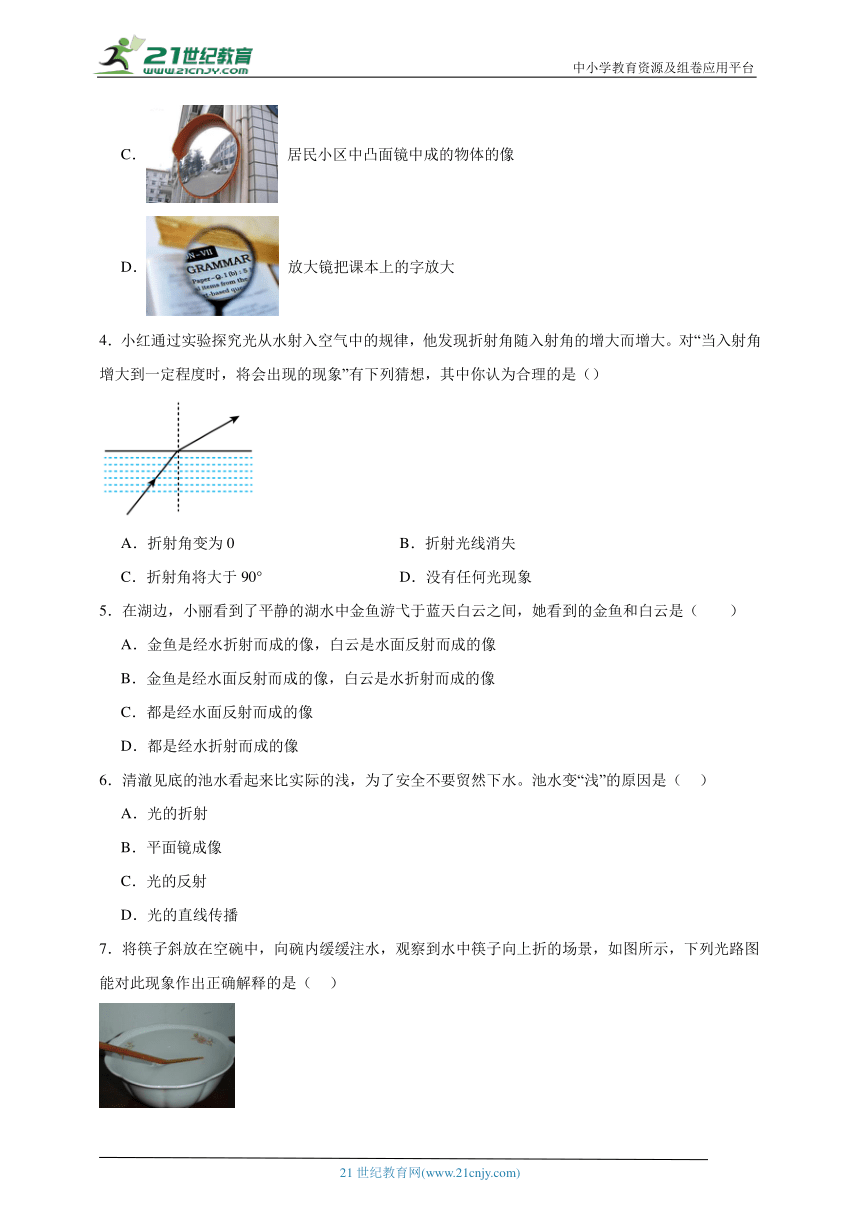

C． 居民小区中凸面镜中成的物体的像
D． 放大镜把课本上的字放大
4．小红通过实验探究光从水射入空气中的规律，他发现折射角随入射角的增大而增大。对“当入射角增大到一定程度时，将会出现的现象”有下列猜想，其中你认为合理的是（）
A．折射角变为0 B．折射光线消失
C．折射角将大于90° D．没有任何光现象
5．在湖边，小丽看到了平静的湖水中金鱼游弋于蓝天白云之间，她看到的金鱼和白云是（　　）
A．金鱼是经水折射而成的像，白云是水面反射而成的像
B．金鱼是经水面反射而成的像，白云是水折射而成的像
C．都是经水面反射而成的像
D．都是经水折射而成的像
6．清澈见底的池水看起来比实际的浅，为了安全不要贸然下水。池水变“浅”的原因是（ ）
A．光的折射
B．平面镜成像
C．光的反射
D．光的直线传播

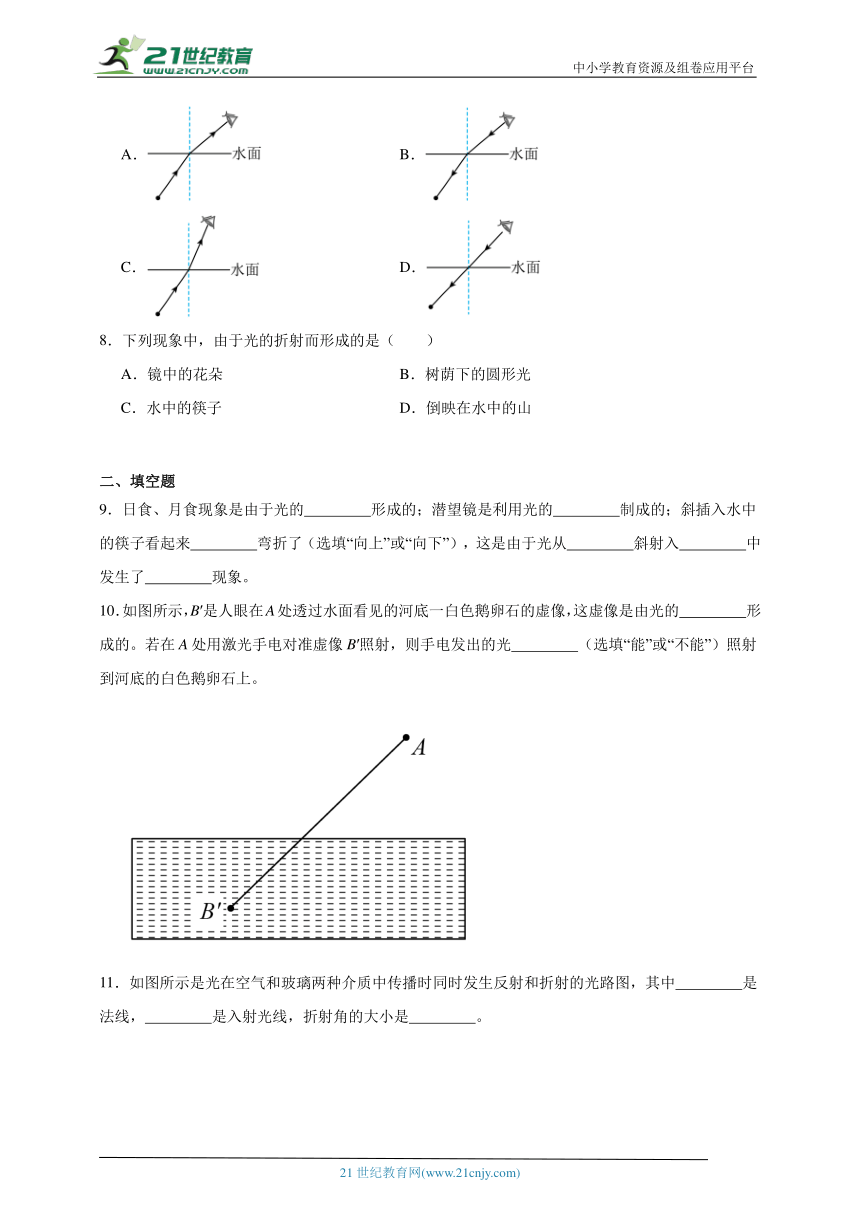

7．将筷子斜放在空碗中，向碗内缓缓注水，观察到水中筷子向上折的场景，如图所示，下列光路图能对此现象作出正确解释的是（ ）
A． B．
C． D．
8．下列现象中，由于光的折射而形成的是（　　）
A．镜中的花朵 B．树荫下的圆形光
C．水中的筷子 D．倒映在水中的山
二、填空题
9．日食、月食现象是由于光的 形成的；潜望镜是利用光的 制成的；斜插入水中的筷子看起来 弯折了（选填“向上”或“向下”），这是由于光从 斜射入 中发生了 现象。
10．如图所示，B′是人眼在A处透过水面看见的河底一白色鹅卵石的虚像，这虚像是由光的 形成的。若在A处用激光手电对准虚像B′照射，则手电发出的光 （选填“能”或“不能”）照射到河底的白色鹅卵石上。

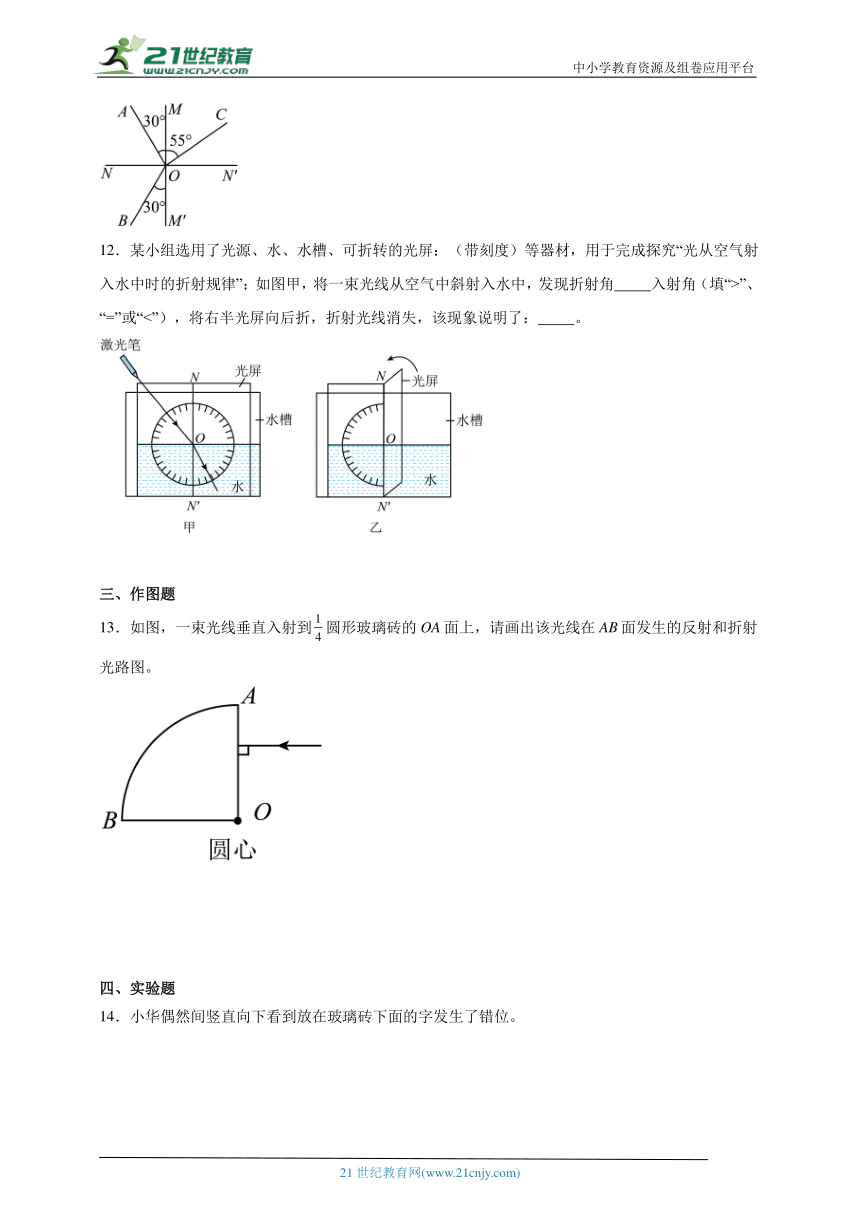

11．如图所示是光在空气和玻璃两种介质中传播时同时发生反射和折射的光路图，其中 是法线， 是入射光线，折射角的大小是 。

12．某小组选用了光源、水、水槽、可折转的光屏：（带刻度）等器材，用于完成探究“光从空气射入水中时的折射规律”；如图甲，将一束光线从空气中斜射入水中，发现折射角 入射角（填“>”、“=”或“<”），将右半光屏向后折，折射光线消失，该现象说明了： 。
三、作图题
13．如图，一束光线垂直入射到圆形玻璃砖的OA面上，请画出该光线在AB面发生的反射和折射光路图。
四、实验题

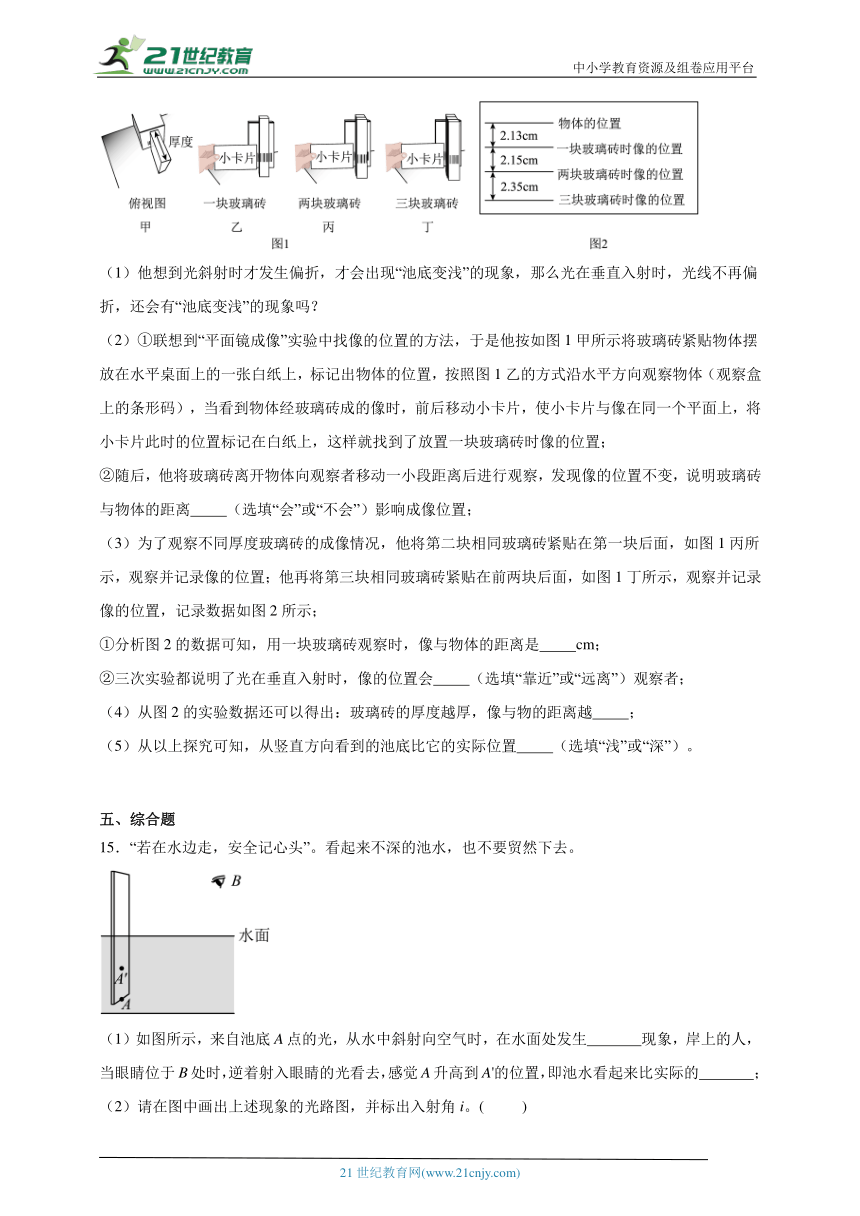

14．小华偶然间竖直向下看到放在玻璃砖下面的字发生了错位。
（1）他想到光斜射时才发生偏折，才会出现“池底变浅”的现象，那么光在垂直入射时，光线不再偏折，还会有“池底变浅”的现象吗？
（2）①联想到“平面镜成像”实验中找像的位置的方法，于是他按如图1甲所示将玻璃砖紧贴物体摆放在水平桌面上的一张白纸上，标记出物体的位置，按照图1乙的方式沿水平方向观察物体（观察盒上的条形码），当看到物体经玻璃砖成的像时，前后移动小卡片，使小卡片与像在同一个平面上，将小卡片此时的位置标记在白纸上，这样就找到了放置一块玻璃砖时像的位置；
②随后，他将玻璃砖离开物体向观察者移动一小段距离后进行观察，发现像的位置不变，说明玻璃砖与物体的距离 （选填“会”或“不会”）影响成像位置；
（3）为了观察不同厚度玻璃砖的成像情况，他将第二块相同玻璃砖紧贴在第一块后面，如图1丙所示，观察并记录像的位置；他再将第三块相同玻璃砖紧贴在前两块后面，如图1丁所示，观察并记录像的位置，记录数据如图2所示；
①分析图2的数据可知，用一块玻璃砖观察时，像与物体的距离是 cm；
②三次实验都说明了光在垂直入射时，像的位置会 （选填“靠近”或“远离”）观察者；
（4）从图2的实验数据还可以得出：玻璃砖的厚度越厚，像与物的距离越 ；
（5）从以上探究可知，从竖直方向看到的池底比它的实际位置 （选填“浅”或“深”）。
五、综合题
15．“若在水边走，安全记心头”。看起来不深的池水，也不要贸然下去。

（1）如图所示，来自池底A点的光，从水中斜射向空气时，在水面处发生 现象，岸上的人，当眼睛位于B处时，逆着射入眼睛的光看去，感觉A升高到A'的位置，即池水看起来比实际的 ；
（2）请在图中画出上述现象的光路图，并标出入射角i。( )
《4.4光的折射》参考答案
题号 1 2 3 4 5 6 7 8
答案 D C C B A A A C
1．D
【详解】A．“大漠孤烟直，长河落日圆”中，“落日”是由于大气分布不均匀，下部空气密度大，上部空气密度小，落日发出的光在不均匀的空气中传播时发生折射，折射光线不断向下偏折，我们逆着折射光线看去所看到的落日位置比实际位置高，我们看到的“落日”是由于光的折射而形成的太阳的虚像，故A正确，A不符合题意；
B．“举杯邀明月，对影成三人”句中通过酒看到月亮，是平面镜成像现象，是由光的反射形成的，故B正确，B不符合题意；
C．“绿树阴浓夏日长，楼台倒影入池塘”中“阴浓”是树木的影子，由于光的直线传播，光射到不透明物体上，在不透明物体后面形成影子，故C正确，C不符合题意；
D．“池水映明月，潭清疑水浅”中“水浅”是水底看起来比较浅，这是由于光的折射形成的，看水底是逆着光的传播方向看的，即逆着折射光线看，由于错觉，我们始终认为光是沿直线传播的，所以看到的位置比实际位置浅，故D错误，D符合题意。
故选D。
2．C
【详解】①由图可知，玻璃对紫光的偏折程度大于玻璃对红光的偏折程度，入射角i相同，紫光的折射角比红光的折射角小，故①正确；
②光在上表面的折射角和在下表面的入射角相等，根据光的折射定律可知，两光在下表面的折射角相等，故②错误；
③④根据光路的可逆性原理可知，第二次折射时折射光线与第一次折射入射光线平行，由于折射率不同，紫光的偏折较大，红光的偏折较小，所以，紫光和红光将从玻璃砖下表面的不同点射出，故④正确，③错误。
故ABD错误，C正确。
故选C。
3．C
【详解】A．水杯中的铅笔看起来“折断”是由于光从水中通过空气进入人的眼睛时，光线的传播方向发生改变而形成的虚像，故属于光的折射现象，故A不符合题意；
B．运动员在阳光下形成的影子由光的直线传播形成的，故B不符合题意；
C．居民小区中凸面镜中成的物体的像，属于凸面镜成像，是由于光的反射形成的，故C符合题意；
D．放大镜把课本上的字放大属于凸透镜成像，凸透镜成像属于光的折射现象，故D不符合题意。
故选C。
4．B
【详解】光从水斜射入空气的折射规律是折射角大于入射角，折射角随入射角的增大而增大，由此猜想，入射角增大到一定程度时，会出现的现象是只发生反射，不发生折射。因为当入射角增大到一定程度时，折射角就会达到90°，所以折射光线在空气中就没有了。
故选B。
5．A
【详解】因为鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，我们看到水中的鱼，看到的是鱼的虚像，是由光的折射形成的； “白云”是在水中形成的像，即平面镜成像，故看到水中的白云是由光的反射形成的虚像，综上可知，BCD不符合题意，A符合题意。
故选A。
6．A
【解析】略
7．A
【详解】筷子反射的光从水中斜射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线远离法线，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，像的位置比实际位置偏高，看起来筷子向上弯折，图BD光的传播方向错误，而C折射角小于入射角，故BCD错误，A正确。
故选A。
8．C
【详解】A．镜中的花朵属平面镜成像现象，是光的反射形成的，故A不符合题意；
B．树荫下的圆形光斑，是光的直线传播形成的，故B不符合题意；
C．水中的筷子看起来向上弯折，是筷子反射的光线在由水面进入空气时发生偏着形成的，属光的折射现象，故C符合题意；
D．山水中形成“倒影”，属平面镜成像现象，是光的反射形成的，故D不符合题意。
故选C。
9． 直线传播 反射 向上 水 空气 折射
【详解】[1]日食、月食现象形成的原因是，月球或者地球挡住了太阳传播过来的光，其原理是光沿直线传播。
[2]潜望镜是利用两块平行的平面镜，让光经过两次反射进入人眼。因此是利用光的反射制成的。
[3][4][5][6]插入水中的筷子，由于筷子反射的光线从水中斜射入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以看到筷子在水中的部分是向上弯折，此时看到的像是筷子的虚像。
10． 折射 能
【详解】[1]根据折射定律可得，看到水中的鹅卵石是光的折射现象。
[2]根据光路的可逆性，A处的手电发出的光能射到河底的鹅卵石上。
11． NN' BO 35°
【详解】[1][2]根据光的反射定律，入射光线和反射光线分居法线两侧，反射角等于入射角；根据光的折射规律，折射光线和入射光线分居法线两侧，因此NN'是法线，BO的入射光线。
[3]折射角是折射光线与法线的夹角，因此折射角∠CON为
90°-55°=35°
12． < 入射光线、折射光线、法线在同一平面内
【详解】[1]光在水中的速度小于空气中的速度，如图甲，将一束光线从空气中斜射入水中，发现折射角小于入射角。
[2]将光屏的右半部分向后翻折，就不会看到折射光线，只有当整个光屏为一平面时，才能够看到折射光线，说明入射光线、折射光线、法线在同一平面内。
13．
【详解】光从空气垂直入射到玻璃界面上，传播方向不变，O点为入射点，过O点作玻璃砖圆弧的法线，根据光的反射定律作出反射光线；当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线，如图所示：
14． 不会 2.13 靠近 远 浅
【详解】（2）②[1]移动玻璃砖，像的位置不变，说明玻璃砖与物体的距离不会影响成像位置。
（3）①[2]由图中数据可知，用一块玻璃砖观察时，像与物体的距离是2.13cm。
②[3]由三次实验数据可知，无论几块玻璃砖，像到观察者的距离比物体到观察者的距离都小，说明像更靠近观察者。
（4）[4]分析数据发现
2.13cm<4.28cm<6.6.3cm
从图示的实验数据可以得出：随着玻璃砖的厚度增加，像距增加的更多，像与物的距离越远。
（5）[5]三次实验都从水平方向观察到条形码的像比条形码到观察者的距离小，所以竖直观察池底，看到的池底比实际池底要浅。
15． 折射 浅
【详解】（1）[1][2]根据光从水中斜射入空气中的规律，光在经过界面时会发生偏折，叫做折射现象，此时折射角大于入射角，岸上的人，当眼睛位于B处时，逆着射入眼睛的光看去，视线会来到A'的位置，即池水看起来比实际的浅一些。
（2）[3]根据光从水中斜射入空气中的规律，光在经过界面时会发生偏折，此时折射角大于入射角，而人的眼睛的视线与A'点共线，入射角是入射光线与法线的夹角，如图所示
